Подгузник одноразового использования

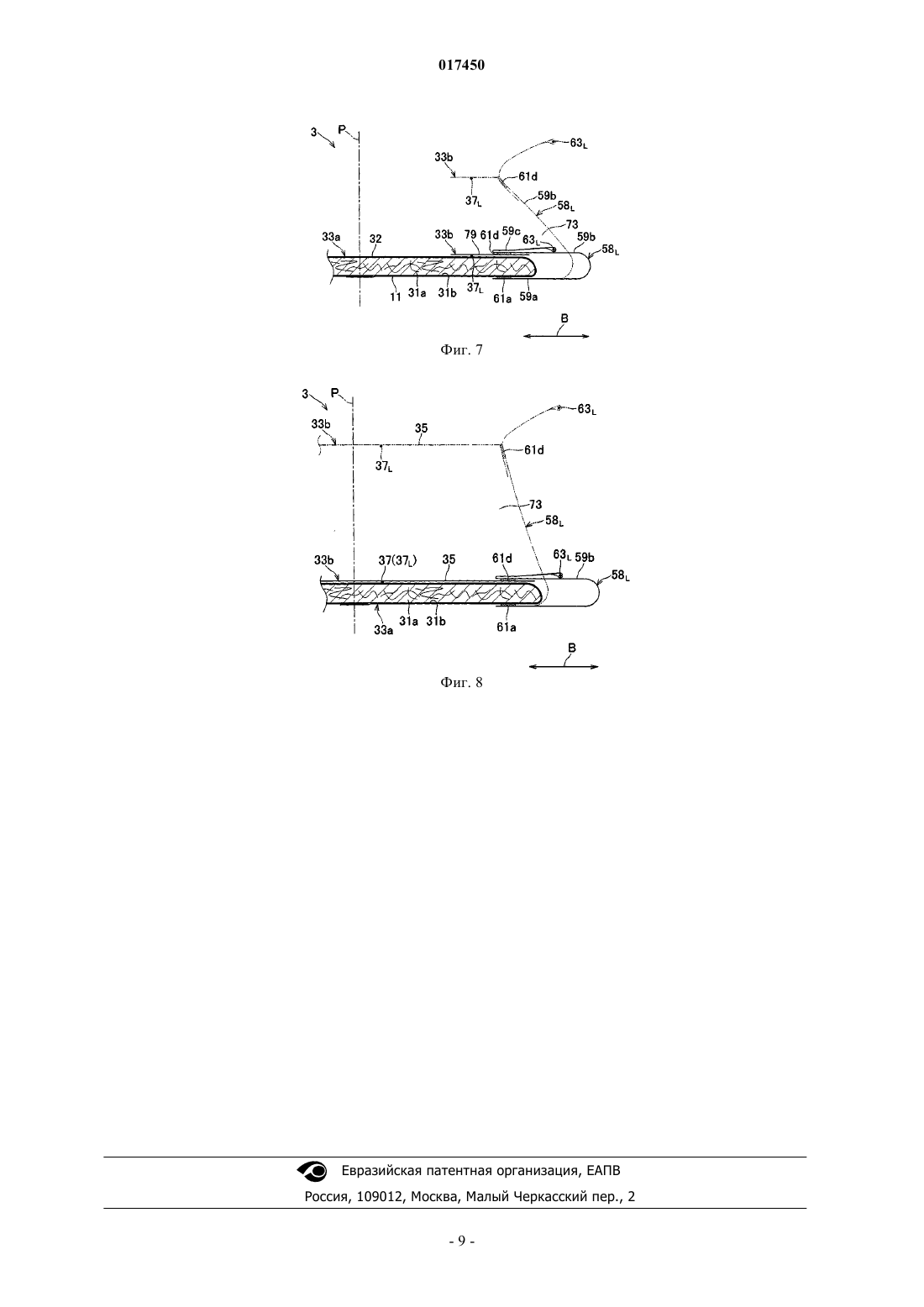

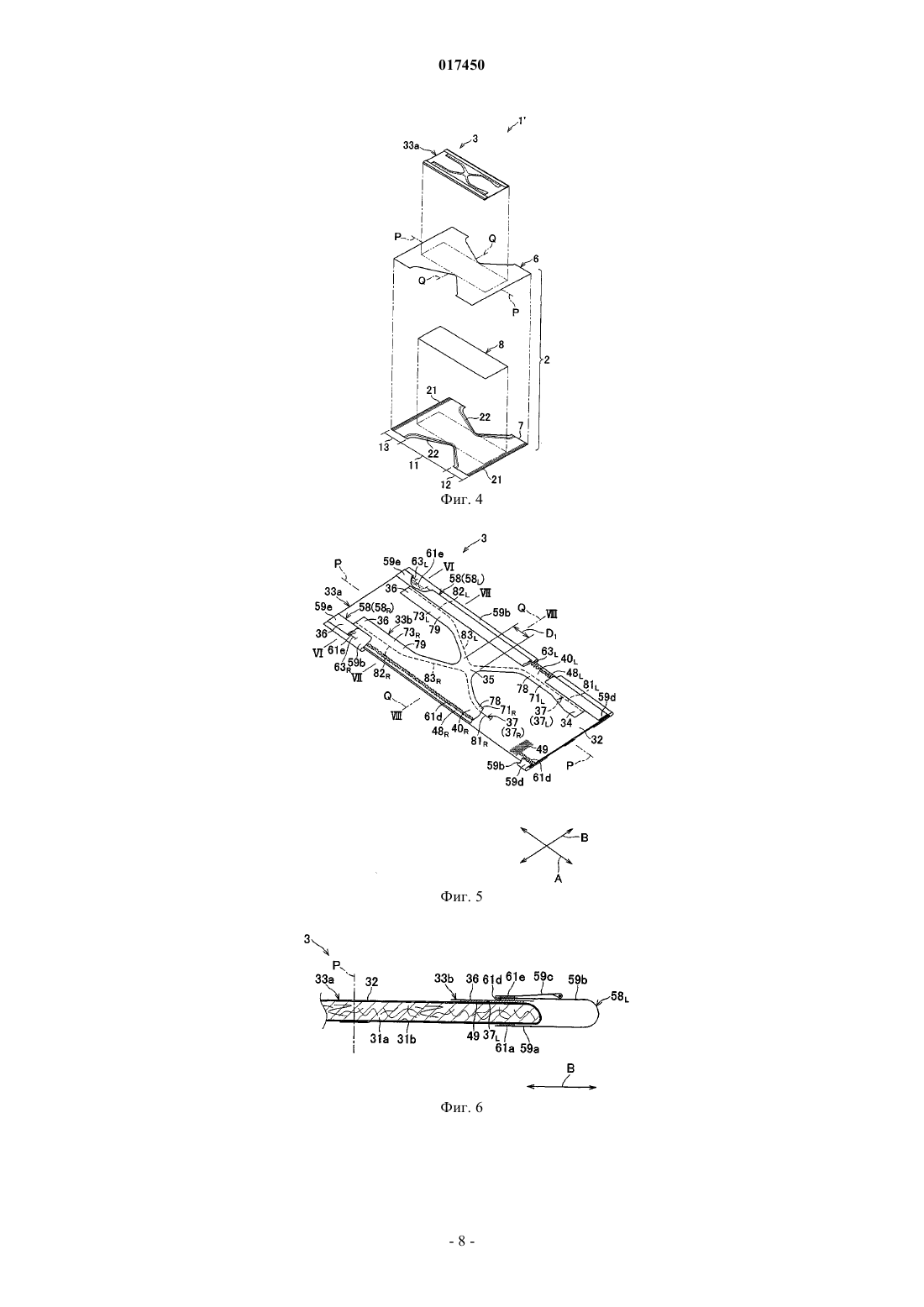

Подгузник 1 одноразового использования предусмотрен с листовой деталью 33b над влагопроницаемым верхним листом 32. Листовая деталь 33b выполнена с U-образными выемками 38, 39, проходящими в продольном направлении, через которые экссудаты тела направляются к верхнему листу 32, а обе боковые зоны 40 листовой детали 33b на обеих сторонах этих выемок предусмотрены с упругими элементами 37, присоединенными под натяжением. Вне листовой детали 33b предусмотрены барьеры 58 просачиванию, а боковые зоны 40 листовой детали 33b соединены с барьерами 58 просачиванию вдоль областей, ограниченных между закрепленными краями и верхними краями соответствующих барьеров 58 просачиванию. 017450 Область техники, к которой относится настоящее изобретение Настоящее изобретение относится в общем к подгузнику одноразового использования. Предшествующий уровень техники В подгузниках одноразового использования уже предложены и известны, например, из патентного документа 1 и патентного документа 2 различные конструкции, предназначенные для защиты кожи пользователя подгузника от возможности загрязнения экссудатами тела. Подгузник, описанный в патентном документе 1, является подгузником типа трусов и имеет поддающийся контактному взаимодействию с кожей пользователя подгузника лист над влагопроницаемым верхним листом, покрывающим поглощающую структуру. Этот поддающийся контактному взаимодействию с кожей пользователя лист имеет противоположные в продольном направлении концы, соединенные с верхним листом или задним листом, и образован в зоне, находящейся непосредственно над промежностной областью подгузника, с отверстием для направления через него экскрементов к промежностной области. Окружающий отверстие упругий элемент соединен под натяжением с поддающимся контактному взаимодействию с кожей пользователя листом так, чтобы поддающийся контактному взаимодействию с кожей пользователя лист отстоял вверх от верхнего листа и приходил в контактное взаимодействие с кожей пользователя при надевании подгузника на тело пользователя. Подгузник, описанный в патентном документе 2, является подгузником открытого типа и имеет гибкие клапаны, проходящие на обеих сторонах от продольной оси симметрии в продольном направлении. Каждый из этих клапанов соединяется вдоль одного из его продольных краев с внутренним листом оболочки, а его зона, проходящая в боковом направлении к продольной оси симметрии, соединяется с другим клапаном в промежностной области подгузника, за исключением окрестности заднего прохода, в которой эти клапаны отстоят друг от друга на 6 см или менее. Патентный документ 1: JP 2002-11044 А. Патентный документ 2: JP 9-510385 Т. Описание настоящего изобретения Проблема, решаемая посредством настоящего изобретения Хотя для подгузника, описанного в патентном документе 1, представляется возможным предотвращение вхождения экссудатов тела, например экскрементов, в контактное взаимодействие с кожей пользователя подгузника, этот подгузник не содержит позитивного средства для предотвращения просачивания экссудатов тела, прошедших через отверстие и движущихся в сторону на верхнем листе, за отверстия для ног. Следовательно, кожа ног пользователя подгузника должна пачкаться экссудатами тела. В случае подгузника, описанного в патентном документе 2, каждый из гибких клапанов, предусмотренных на обеих сторонах от продольной оси симметрии, соединяется вдоль одной из его боковых краев с внутренним влагопроницаемым листом оболочки так, чтобы препятствовать просачиванию экссудатов тела, движущихся в боковом направлении на этом влагопроницаемом листе оболочки, за отверстия для ног. Однако другой боковой край клапана соединяется с соответствующим боковым краем другого клапана в промежностной области и соответственно этот клапан должен скорее стягиваться (складываться) на влагопроницаемом листе оболочки так, чтобы образовывать зазоры между клапаном и ногой пользователя, чем подниматься от влагопроницаемого листа и сохранять тесное контактное взаимодействие с ногой пользователя. Это может вызвать просачивание экссудатов тела через зазоры вокруг ноги пользователя и вхождение в контактное взаимодействие с кожей ноги пользователя. Ввиду проблем, описанных выше, объектом настоящего изобретения является обеспечение получение подгузника одноразового использования, дающего возможность эффективного решения проблем,связанных с использованием стандартных подгузников. В соответствии с настоящим изобретением обеспечивается получение подгузника одноразового использования, содержащего переднюю поясную область (12); заднюю поясную область (13); промежностную область (11); внутренний слой (31), поглощающий жидкие экссудаты тела и расположенный под влагопроницаемым листом (32) и над влагонепроницаемым листом (8) в промежностной области; и листовую деталь (33b), проходящую в продольном направлении над влагопроницаемым листом, выполненную в ее передней части с передней областью для прохождения экссудатов тела и в ее задней части с задней областью для прохождения экссудатов тела и имеющую противоположные концевые зоны, соединенные с влагопроницаемым листом в передней поясной области и задней поясной области, соответственно, при этом указанная листовая деталь содержит краевую зону, ограниченную передней областью и задней областью и приспособленную подниматься вверх от влагопроницаемого листа в промежностной области таким образом, чтобы препятствовать вхождению влагопроницаемого листа в контактное взаимодействие с кожей пользователя в краевой зоне. Настоящее изобретение отличается тем, что листовая деталь содержит пару боковых зон (40L, 40R),проходящих в продольном направлении вдоль обоих краев указанных областей, выполненных в виде Uобразных выемок, причем каждая из указанных боковых зон снабжена по меньшей мере одним упругим элементом (37), проходящим вдоль внешнего края передней и задней U-образных выемок в продольном направлении и соединенным под натяжением с листовой деталью; промежностная область и передняя и задняя поясные области дополнительно предусмотрены вне листовой детали с барьерами просачиванию,-1 017450 проходящими в продольном направлении, причем каждый из барьеров просачиванию содержит закрепленный нижний край (59 а), проходящий в продольном направлении; поддающийся деформированию свободный край (59 с), проходящий параллельно закрепленному нижнему краю и соединенный с упругим элементом, проходящим в продольном направлении и присоединенным под натяжением к нему; и передний и задний закрепленные концы (59d, 59e), противоположные в продольном направлении; а каждая из боковых зон листовой детали соединена с соответствующим барьером просачиванию в области, ограниченной нижним краем и верхним краем. В соответствии с другим предпочтительным вариантом осуществления настоящего изобретения листовая деталь соединена по всей длине боковой зоны с барьером просачиванию. Эффект настоящего изобретения В случае подгузника одноразового использования, соответствующего настоящему изобретению,листовая деталь приводится в действие так, чтобы отстоять от влагопроницаемого листа в промежностной области вследствие сокращения упругих элементов, присоединенных к боковым зонам, когда подгузник надет на тело пользователя. В этом состоянии листовая деталь, имеющая соответствующие боковые зоны, соединенные с соответствующими барьерами просачиванию, содействует подъему барьеров просачиванию. С поднятыми таким образом барьерами просачиванию их свободные края просто приходят в контактное взаимодействие с ногами пользователя, это усиливает превентивный эффект против просачивания экссудатов тела за отверстия для ног. В соответствии с вариантом осуществления, в котором листовая деталь предусмотрена с парой отверстий, отстоящих друг от друга в продольном направлении, внешние гениталии и задний проход пользователя будут позиционированы так, чтобы соответствовать соответствующим отверстиям. В соответствии с вариантом осуществления, в котором вся длина боковой зоны листовой детали соединена с барьером просачиванию, если смотреть в продольном направлении, может способствовать подъему барьера в его широком диапазоне, если смотреть в продольном направлении. Краткое описание сопроводительных чертежей Фиг. 1 - изометрическое изображение, сделанное с частичным вырывом, подгузника одноразового использования. Фиг. 2 - сечение, сделанное по линии II-II, показанной на фиг. 1. Фиг. 3 - вид сверху, иллюстрирующий подгузник, показанный на фиг. 1, развернутый и уплощенный. Фиг. 4 - изометрическое изображение с пространственным разделением деталей, иллюстрирующий способ сборки подгузника, иллюстрируемого на фиг. 3. Фиг. 5 - увеличенное изометрическое изображение, сделанное с частичным вырывом, иллюстрирующее структуру, поглощающую экссудаты тела. Фиг. 6 - сечение, сделанное по линии VI-VI, показанной на фиг. 5. Фиг. 7 - сечение, сделанное по линии VII-VII, показанной на фиг. 5. Фиг. 8 - сечение, сделанное по линии VIII-VIII, показанной на фиг. 5. Идентификация ссылочных номеров, используемых в ссылочных чертежах 1 - подгузник одноразового использования; 8 - влагонепроницаемый лист (лист барьера просачиванию); 11 - промежностная область; 12 - передняя поясная область; 13 - задняя поясная область; 31 - внутренний слой, поглощающий жидкие экссудаты тела; 32 - влагопроницаемый лист (верхний лист); 33b - поддающаяся контактному взаимодействию с кожей пользователя подгузника листовая деталь(лист, поддающийся контактному взаимодействию с кожей пользователя); 37, 37L, 37R - упругий элемент; 38 - переднее отверстие; 39 - заднее отверстие; 40, 40L, 40R - боковая зона; 58, 58L, 58R - барьер просачиванию; 59 а - закрепленный нижний край (нижняя сторона); 59 с - свободный край (верхняя сторона); 59d - передний закрепленный конец; 59 е - задний закрепленный конец; 63, 63L, 63R - упругий элемент; А - продольное направление; В - поперечное направление.-2 017450 Подробное описание предпочтительных вариантов осуществления настоящего изобретения Детали подгузника одноразового использования, соответствующего настоящему изобретению, станут вполне очевидными из описания, приведенного ниже со ссылкой на сопроводительные чертежи. На фиг. 1 приведено изометрическое изображение, сделанное с частичным вырывом, подгузника 1,а на фиг. 2 - сечение, сделанное по линии II-II, показанной на этом изометрическом изображении. На фиг. 1 иллюстрируется подгузник 1, предполагаемый надетым на теле пользователя, и ссылочными символами А, В и С соответственно показано продольное, поперечное и вертикальное направления. Подгузник 1 содержит основание 2 типа трусов и структуру 3, поглощающую экссудаты тела, предусмотренную на внутренней стороне основания 2. Основание 2 содержит внутренний покрывающий лист 6, внешний покрывающий лист 7 и влагонепроницаемый лист 8 барьера просачиванию, размещенный между этими двумя листами 6 и 7 соответственно так, чтобы ограничивать промежностную область 11, переднюю поясную область 12, проходящую вперед от промежностной области 11, и заднюю поясную область 13,проходящую назад от промежностной области 11. Передняя и задняя поясные области 12, 13 сложены плоскими вместе вдоль соответствующих противоположных боковых краев 15, 16 и соединены вместе во множестве точек 17, расположенных вдоль этих боковых краев 15, 16 прерывисто в вертикальном направлении С так, чтобы образовывать поясное отверстие 18. Эти передняя и задняя поясные области 12,13 одновременно взаимодействуют с промежностной областью 11 для образования пары отверстий 19 для ног. Вдоль соответствующих периферий поясного отверстия 18 и отверстий 19 для ног поясные упругие элементы 21 и ножные упругие элементы 22 уложены между внутренним покрывающим листом 6 и внешним покрывающим листом 7 и соединены под натяжением по меньшей мере с одним из этих листов 6, 7. Структура 3, поглощающая жидкие экссудаты тела, предусмотрена в промежностной области 11 для прохождения в продольном направлении А и содержит влагопоглощающую панель 33 а и поддающийся контактному взаимодействию с кожей пользователя подгузника лист 33b. Влагопоглощающая панель 33 а содержит, в свою очередь, внутренний слой 31, поглощающий жидкие экссудаты тела, образованный влагопоглощающим материалом 31 а, обернутым тонкой папиросной бумагой 31b, и влагопроницаемый верхний лист 32, адаптированный для покрывания по меньшей мере части поверхности внутреннего слоя 31, обращенной к коже пользователя. Поддающийся контактному взаимодействию с кожей пользователя лист 33b предусмотрен над верхним листом 32, находясь, таким образом, дополнительно ближе к коже пользователя, чем верхний лист 32. Если смотреть в продольном направлении А на фиг. 2,то лист 33b имеет переднюю концевую зону 34 и заднюю концевую зону 36, постоянно соединенные с верхним листом 32 в передней и задней поясных областях 12, 13 соответственно, и промежуточную зону 35, отстоящую вверх от верхнего листа 32 в промежностной области 11. Как следует из фиг. 2, внутренний слой 31 находится ниже верхнего листа 32 и выше листа 8 барьера просачиванию, так что внутренний слой покрыт листом 8 барьера просачиванию от извне подгузника 1 и жидкие экссудаты тела, поглощенные внутренним слоем 31, надежно защищены. На фиг. 3 приведен вид сверху подгузника 1', соответствующего подгузнику 1, иллюстрируемого на фиг. 1, имеющего переднюю и заднюю поясные области 12, 13, отсоединенные друг от друга вдоль соответствующих массивов точек 17 соединения и развернутые в продольном направлении А, а также в поперечном направлении. Как показано на фиг. 3, подгузник 1' предусмотрен с передними и задними поясными упругими элементами 21F и 21R, на которых делается в общем ссылка, как на поясной упругий элемент 21, и с левыми и правыми ножными упругими элементами 22L и 22K, на которые делается в общем ссылка, как на ножные упругие элементы 22, и с левыми и правыми упругими элементами 37L и 37R промежностной области, на которые делается в общем ссылка, как на упругий элемент 37 промежностной области, уложенный на лист 33b. Эти упругие элементы 21, 22 и 37 соединены под натяжением с подгузником 1' и указаны пунктирными линиями. Выражение "левый и правый", используемое в этом изобретении, должно пониматься относительного пользователя подгузника 1. Подгузник 1' имеет продольную среднюю линию Р-Р, делящую пополам размер в поперечном направлении В, и поперечную среднюю линию Q-Q в продольном направлении А. Подгузник 1' является симметричным относительно продольной средней линии Р-Р. Как следует из фиг. 3, основание 2 имеет вогнутую форму, изогнутую внутрь, и структура 3, поглощающая экссудаты тела, является прямоугольной. Лист 33b как один компонент структуры 3, поглощающей жидкие экссудаты тела, образован из листовой заготовки, полученной предпочтительно из влагонепроницаемого нетканого материала или полимерной пленки, и содержит левую и правую боковые зоны 40L, 40R, проходящие в продольном направлении А вдоль противоположных в поперечном направлении боковых краев 33L, 33R влагопоглощающей панели 33 а. Эти левая и правая боковые зоны 40L, 40R соединены между собой благодаря посредничеству промежуточной зоны 35. Боковые зоны 40L, 40R взаимодействуют с промежуточной зоной 35 для ограничения U-образного переднего отверстия 38, проходящего из промежностной области 11 к передней поясной области 12, и U-образного заднего отверстия 39, проходящего из промежностной области 11 к задней поясной области 13. Переднее отверстие 38 имеет левый и правый боковые края 71L, 71R, на которые делается в общем ссылка, как на боковые края 71, и нижний край 72, благодаря посредничеству которого боковые края 71L, 71R соединены между собой. Подобным образом, заднее отверстие 39 имеет левый и правый боковые края 73L, 73R,на которые делается в общем ссылка, как на боковые края 73, и нижний край 74, благодаря посредниче-3 017450 ству которого боковые края 73L, 73R соединены между собой. Каждый из упругих элементов 37L, 37R промежностной области, связанный с поддающимся контактному взаимодействию с кожей тела того, на кого надет подгузник, листом 33b, предпочтительно содержит одну резиновую нить и эти соответствующие резиновые нити проходят в продольном направлении А вдоль непосредственно внешних сторон переднего отверстия 38 и заднего отверстия 39. С промежностной областью 11 подгузника 1, изогнутой в продольном направлении А, как следует из фиг. 1 и 2, эти упругие элементы 37L, 37R сокращаются в продольном направлении А, приводя в результате к тому, что размер поддающегося контактному взаимодействию с кожей пользователя листа 33b в продольном направлении А уменьшается, а промежуточная зона 35 отстоит в направлении вверх от верхнего листа 32 (см. фиг. 2). Структура 3, поглощающая жидкие экссудаты тела, дополнительно включает в себя пару барьеров 58L, 58R просачиванию, на которые в общем делается ссылка, как на барьер 58 просачиванию, размещенные на боковых краях 40L, 40R для прохождения в продольном направлении А. На фиг. 4 приведено изометрическое изображение с пространственным разделением деталей, иллюстрирующее способ сборки различных компонентов подгузника 1'. Внешний покрывающий лист 7 получен из нетканого материала или полимерной пленки и предусмотрен на его внутренней поверхности (т.е. верхней поверхности, если смотреть на фиг. 4) с поясным упругим элементом 21 и ножным упругим элементом 22, присоединенными под натяжением к ней посредством термоплавкого адгезива (не показанного). Помимо этих упругих элементов 21, 22 лист 8 барьера просачиванию, полученный из влагонепроницаемой полимерной пленки, соединен с внутренней поверхностью (т.е. с верхней поверхностью,если смотреть на фиг. 4) посредством использования технологии склеивания или сварки. К внутренней поверхности этих внешнего покрывающего листа 7 и листа 8 барьера просачиванию, соединенных между собой таким образом, присоединен внутренний покрывающий лист 6, полученный из нетканого материала или полимерной пленки и являющийся подобным внешнему покрывающему листу 7 по форме, а также по размеру, путем использования технологии склеивания или сварки. С внутренней поверхностью(т.е. верхней поверхностью, если смотреть на фиг. 4) внутреннего покрывающего листа 6, в свою очередь, соединена внешняя поверхность (т.е. нижняя поверхность, если смотреть на фиг. 4) влагопоглощающей панели 33 а как один компонент структуры 3, поглощающей жидкие экссудаты тела, поверх, по существу, всей площади влагопоглощающей панели 33 а посредством термоплавкого адгезива (не показанного). При использовании подгузника 1, надетого на тело пользователя, требуется гарантировать правильное положение, в котором внешние гениталии пользователя должны находиться в переднем отверстии 38, задний проход пользователя должен находиться в заднем отверстии 39, а промежуточная зона 35 должна быть в контактном взаимодействии с кожей пользователя подгузника между внешними гениталиями и задним проходом пользователя. Для гарантии такой позиционной взаимосвязи предпочтительно,чтобы нижний край 72 переднего отверстия 38 размещался впереди поперечной средней линии Q-Q, а задний край 74 заднего отверстия 39 находился совмещенным с поперечной средней линией Q-Q или в окрестности поперечной средней линии Q-Q. Размеры соответствующих компонентов, составляющих подгузник одноразового использования,соответствующий настоящему изобретению, не только зависят от возрастов его пользователя, т.е. является ли подгузник предназначенным для детей или взрослых, но также зависят от типа подгузника, т.е. является ли подгузник 1 подгузником типа трусов, как иллюстрируется, или подгузником открытого типа. Однако в общем размер Dt (см. фиг. 3) промежуточной зоны 35, являющийся совмещаемым с продольной средней линией Р-Р, измеряемый в продольном направлении А, предпочтительно находится в диапазоне, составляющем 20-70 мм. Соответствующие максимальные размеры D3, D4 (см. фиг. 3) переднего отверстия 38 и заднего отверстия, измеряемые в поперечном направлении В, предпочтительно находятся в диапазоне, составляющем 50-400 мм. Фиг. 5-8 иллюстрируют детали структуры 3, поглощающей жидкие экссудаты тела. На фиг. 5 приведено увеличенное изометрическое изображение, сделанное с частичным вырывом, иллюстрирующее структуру 3, поглощающую экссудаты тела. На фиг. 6 приведено сечение, сделанное по линии VI-VI,показанной на фиг. 5. На фиг. 7 приведено сечение, сделанное по линии VII-VII, показанной на фиг. 5, а на фиг. 8 - сечение, сделанное по линии VIII-VIII, показанной на фиг. 5. Будет очевидно, что линия VIIIVIII является совмещенной с поперечной средней линией Q-Q. Как следует из фиг. 5-8, влагопоглощающая панель 33 а, составляющая структуру 3, поглощающую жидкие экссудаты тела, содержит внутренний слой 31, который содержит, в свою очередь, влагопоглощающий материал 31 а, например измельченную целлюлозу или смесь измельченной целлюлозы и сверхпоглощающих полимерных частиц, и обернут тонкой папиросной бумагой 31b, и верхний лист 32. Что касается влагопоглощающей панели 33 а, продольная средняя линия Р-Р и поперечная средняя линияQ-Q также показаны на фиг. 5-8. Лист 33b, полученный из нетканого материала, предусмотрен на его нижней поверхности, если смотреть на фиг. 5-8, с упругими элементами 37L, 37R промежностной области, симметричными относительно продольной средней линии Р-Р и соединенными с ней под натяжением посредством термоплавкого адгезива (не показанного). Упругий элемент 37L промежностной области содержит первый и второй сегменты 81L, 82L, проходящие скорее линейно вдоль боковых краев 71L, 71L-4 017450 переднего отверстия 38 и заднего отверстия 39 соответственно, и третий сегмент 83L, проходящий вдоль нижних краев 72, 74 промежуточной зоны 35 так, чтобы стать выпуклым к продольной средней линии РР. Другой упругий элемент 37r промежностной области содержит первый и второй сегменты 81R, 82R,проходящие скорее линейно вдоль боковых краев 71R, 71R переднего отверстия 38 и заднего отверстия 39 соответственно, и третий сегмент 83R, проходящий вдоль нижних краев 72, 74 промежуточной зоны 35 так, чтобы стать выпуклым к продольной средней линии Р-Р. В поперечном направлении В листа 33b,упругие элементы 37L, 37R являются ближайшими друг к другу в промежуточной зоне 35. Боковые зоны 40L, 40R поддающегося контактному взаимодействию с кожей пользователя листа 33b содержат переднюю и заднюю концевые зоны 34, 36, противоположные друг другу в продольном направлении А и соединенные с верхним листом 32 посредством термоплавкого адгезива 49, промежуточную зону 35, соединяющую боковые зоны 40L, 40R между собой и имеющую размер D1 (см. фиг. 40), измеряемый в продольном направлении А, переднюю зону 78, ограниченную между передней концевой зоной 34 и промежуточной зоной 35, и заднюю зону 79, ограниченную между задней концевой зоной 36 и промежуточной зоной 35. Как следует из фиг. 5, каждый из барьеров 58L, 58R просачиванию, предусмотренных на структуре 3, поглощающей жидкие экссудаты тела, содержит листовую деталь, например нетканый материал или полимерную пленку, сложенную в Z-образной форме или в форме перевернутой буквы Z. Эти барьеры 58L, 58R просачиванию предпочтительно являются влагонепроницаемыми. Эти барьеры 58L, 58R просачиванию соответственно включают в себя упругие элементы 63L, 63R, на которые в общем ссылаются, как на упругие элементы 63, проходящие в продольном направлении А и присоединенные к ним под натяжением. На фиг. 6-8 иллюстрируется барьер 58L просачиванию, сложенный в форме перевернутой буквы Z. На фиг. 6 иллюстрируется поперечное сечение, проходящее через заднюю концевую зону 36 поддающегося контактному взаимодействию с кожей пользователя листа 33b. Как будет очевидно, поперечное сечение через переднюю концевую зону 34 листа 33b параллельно поперечному сечению, иллюстрируемому на фиг. 6, по существу, подобно последнему. Как следует из фиг. 6, задняя концевая зона 36 имеет ее, по существу, всю ширину, соединенную с верхним листом 32 посредством термоплавкого адгезива 49. Барьер 58L просачиванию предусмотрен вне поддающегося контактному взаимодействию с кожей пользователя листа 33b, если смотреть в поперечном направлении В, и имеет форму перевернутой буквы Z, причем этот барьер 58L просачиванию сложен, нижняя сторона 59 а находится под влагопоглощающей панелью 33 а и соединена с ней посредством термоплавкого адгезива 61 а, а промежуточная сторона 59b находится над листом 33b и соединена с ним посредством термоплавкого адгезива 61d. Промежуточная сторона 59b и верхняя сторона 59 с барьера 58L просачиванию соединены между собой посредством термоплавкого адгезива 61 е. Как будет очевидно из фиг. 5, в переднем и заднем концах 59d, 59e барьера 58L просачиванию, проходящих в продольном направлении А за лист 33b, соответствующая промежуточная сторона 59b соединена с верхним листом 32 посредством термоплавкого адгезива 61d. На фиг. 7 иллюстрируется поперечное сечение, проходящее через заднюю зону 79 поддающегося контактному взаимодействию с кожей пользователя листа 33b. Будет очевидно, что поперечное сечение,проходящее через переднюю зону 78 листа 33b параллельно линии VII-VII, по существу подобно сечению, иллюстрируемому на фиг. 7. Как следует из фиг. 7, задняя зона 79 поддающегося контактному взаимодействию с кожей пользователя листа 33b не соединена с верхним листом 32 и соответственно свободна для отстояния от верхнего листа 32. В барьере 58L просачиванию нижняя сторона 59 а частично соединена с влагопоглощающей панелью 33 а посредством термоплавкого адгезива 61 а так, чтобы проходить в продольном направлении А, и в соответствии с этим ограничивать нижний край, тогда как верхняя сторона 59 с предусмотрена с упругим элементом 63L, присоединенным к ней под натяжением, так,чтобы ограничивать свободный край, проходящий параллельно нижнему краю, и являющийся поддающимся упругой деформации. Поддающийся контактному взаимодействию с кожей пользователя лист 33b соединен с барьером 58 просачиванию вдоль промежуточной зоны, ограниченной между этими нижним краем и верхним краем. Когда подгузник 1, имеющий структуру 3, поглощающую жидкие экссудаты тела, иллюстрируемую на фиг. 5, надет на тело пользователя, как показано на фиг. 1, упругие элементы 37L, 63L сокращаются и лист 33b и барьер 58L просачиванию, связанные с этими упругими элементами 37L, 63L занимают положения, показанные воображаемыми линиями на фиг. 7. В частности, поддающийся контактному взаимодействию с кожей пользователя лист 33b отстоит вверх от верхнего листа 32 и лист 33b толкает вверх промежуточную сторону 59b барьера 58L просачиванию так, чтобы подниматься. Такой барьер 58L просачиванию адаптирован для плавного поднимания, когда подгузник 1 надевают на тело пользователя. С другой стороны, лист 33b ограничивает движение промежуточной стороны 59b в поперечном направлении В и в соответствии с этим препятствует стягиванию (складыванию) барьера 58L просачиванию в направлении наружу, т.е. вправо, как видно на фиг. 7, относительно промежностной области 11. Следовательно, гарантируется для подгузника 1 образование кармана 73 между верхним листом 32 и барьером 58L просачиванию, адаптированному для приема потока жидких экссудатов тела, проходящему в поперечном направлении В. Этот карман 73 открывается внутрь, если смотреть в поперечном направлении В. Кроме того, лист 33b надежно поддерживается в контактном взаимодействии с кожей пользователя и в соответствии с этим препятствует пачканию кожи пользователя экссудатами тела,-5 017450 представленными на верхнем листе 32, вокруг переднего отверстия 38 и заднего отверстия 39. На фиг. 8 иллюстрируется поперечное сечение, проходящее через промежуточную зону 35 листа 33b. Способ, которым соединены между собой поддающийся контактному взаимодействию с кожей пользователя лист 33b и барьер 58L просачиванию, подобен способу, описанному в ссылке на фиг. 7, т.е. поддающийся контактному взаимодействию с кожей пользователя лист 33b соединен с промежуточной стороной 59b барьера 58L просачиванию посредством термоплавкого адгезива 61d, а барьер 58L просачиванию, в свою очередь, находится над внешней поверхностью влагопоглощающей панели 33 а, и соединен с ней посредством термоплавкого адгезива 61 а. Когда подгузник 1 надет на тело пользователя, как иллюстрируется на фиг. 1, лист 33b и барьер 58L просачиванию, как иллюстрируется на фиг. 8, занимает положения, как показано воображаемыми линиями, и образуется карман 73. Этот карман 73 является непрерывным с карманом 73, иллюстрируемым на фиг. 7, если смотреть в продольном направлении А. Промежуточная зона 35 листа 33b проходит через влагопоглощающую панель 33 а и в положениях, показанных воображаемыми линиями, надежно приходит в контактное взаимодействие с кожей пользователя,ограниченной между внешними гениталиями и задним проходом пользователя, так что влагопоглощающая панель 33 а, имеющая в ней поглощенные экссудаты тела, может быть надежно предотвращена от вхождения в контактное взаимодействие с кожей пользователя. Как будет очевидно из фиг. 8, лист 33b служит также в его промежуточной зоне для облегчения подъема барьера 58L просачиванию и для предотвращения стягивания (складывания) барьера 58L просачиванию в направлении наружу относительно промежностной области 11. Такая оперативная взаимосвязь между листом 33b и барьера 58L просачиванию содействует также разнесению листа 33b вверх от верхнего листа 32, когда барьер 58L просачиванию поднимается вверх под действием сокращения упругого элемента 63L присоединенного к нему. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Подгузник (1) одноразового использования, содержащий переднюю поясную область (12); заднюю поясную область (13); промежностную область (11), проходящую между указанными областями; внутренний слой (31), поглощающий жидкие экссудаты тела и расположенный под влагопроницаемым листом (32) и над влагонепроницаемым листом (8) в промежностной области; и листовую деталь (33b) для соприкосновения с кожей пользователя, содержащую переднюю Uобразную выемку, проходящую от промежностной области в направлении передней поясной области, и заднюю U-образную выемку, проходящую от промежностной области в направлении задней поясной области, для прохождения через них экссудатов тела, пару боковых зон (40L, 40R), проходящих в продольном направлении вдоль обоих краев указанных выемок, причем каждая из указанных боковых зон снабжена по меньшей мере одним упругим элементом (37), проходящим вдоль внешнего края передней и задней выемок в продольном направлении и соединенным под натяжением с листовой деталью, противоположные концевые зоны (34, 36), соединенные с влагопроницаемым листом в передней поясной области и задней поясной области соответственно таким образом, что краевая зона, окружающая каждую переднюю выемку и заднюю выемку, приспособлена подниматься вверх от влагопроницаемого листа таким образом, чтобы препятствовать вхождению влагопроницаемого листа в контактное взаимодействие с кожей тела пользователя в краевой зоне,отличающийся тем, что промежностная область и передняя и задняя поясные области дополнительно содержат барьеры просачиванию, проходящие в продольном направлении, причем каждый из барьеров просачиванию содержит закрепленный край (59 а), проходящий в продольном направлении; поддающийся упругому деформированию свободный край (59 с), проходящий параллельно закрепленному краю и оснащенный упругим элементом, проходящим в продольном направлении и присоединенным под натяжением к нему; и передний и задний закрепленные концы (59d, 59e), противоположные в продольном направлении; а каждая из боковых зон листовой детали непосредственно соединена с соответствующим барьером просачиванию в области соединения (59b), образованной между указанным закрепленным краем и указанным поддающимся упругому деформированию свободным краем посредством адгезива (61d). 2. Подгузник по п.1, в котором листовая деталь соединена по всей длине боковой зоны с барьером просачиванию. 3. Подгузник по п.1 или 2, в котором подгузник выполнен в виде подгузника типа трусов. 4. Подгузник по п.1 или 2, в котором подгузник выполнен в виде подгузника открытого типа.
