Формула / Реферат

1. Бездетонаторная взрывная система, которая содержит массивное взрывчатое вещество, патронированное взрывчатое вещество и оптическое волокно, выполненное с возможностью доставки лазерного света к патронированному взрывчатому веществу, при этом патронированное взрывчатое вещество предусмотрено относительно массивного взрывчатого вещества таким образом, что детонация патронированного взрывчатого вещества вызывает инициирование массивного взрывчатого вещества, при этом часть патронированного взрывчатого вещества и часть массивного взрывчатого вещества находятся в непосредственном контакте, либо патронированное взрывчатое вещество и массивное взрывчатое вещество разделены мембраной, которая не влияет на детонацию массивного взрывчатого вещества.

2. Система по п.1, в которой патронированное взрывчатое вещество представляет собой бризантное взрывчатое вещество.

3. Система по п.2, в которой патронированное взрывчатое вещество представляет собой пентаэритриттетранитрат (ТЭН) или пентолит.

4. Система по п.1, в которой массивное взрывчатое вещество представляет собой бризантное взрывчатое вещество.

5. Система по п.1, в которой патронированное взрывчатое вещество заключено в удлиненный трубчатый элемент и в которой внутренний диаметр этого трубчатого элемента является большим, чем критический диаметр для патронируемого в нем взрывчатого вещества.

6. Система по п.1, в которой один конец оптического волокна находится в контакте с патронированным взрывчатым веществом или внедрен в него.

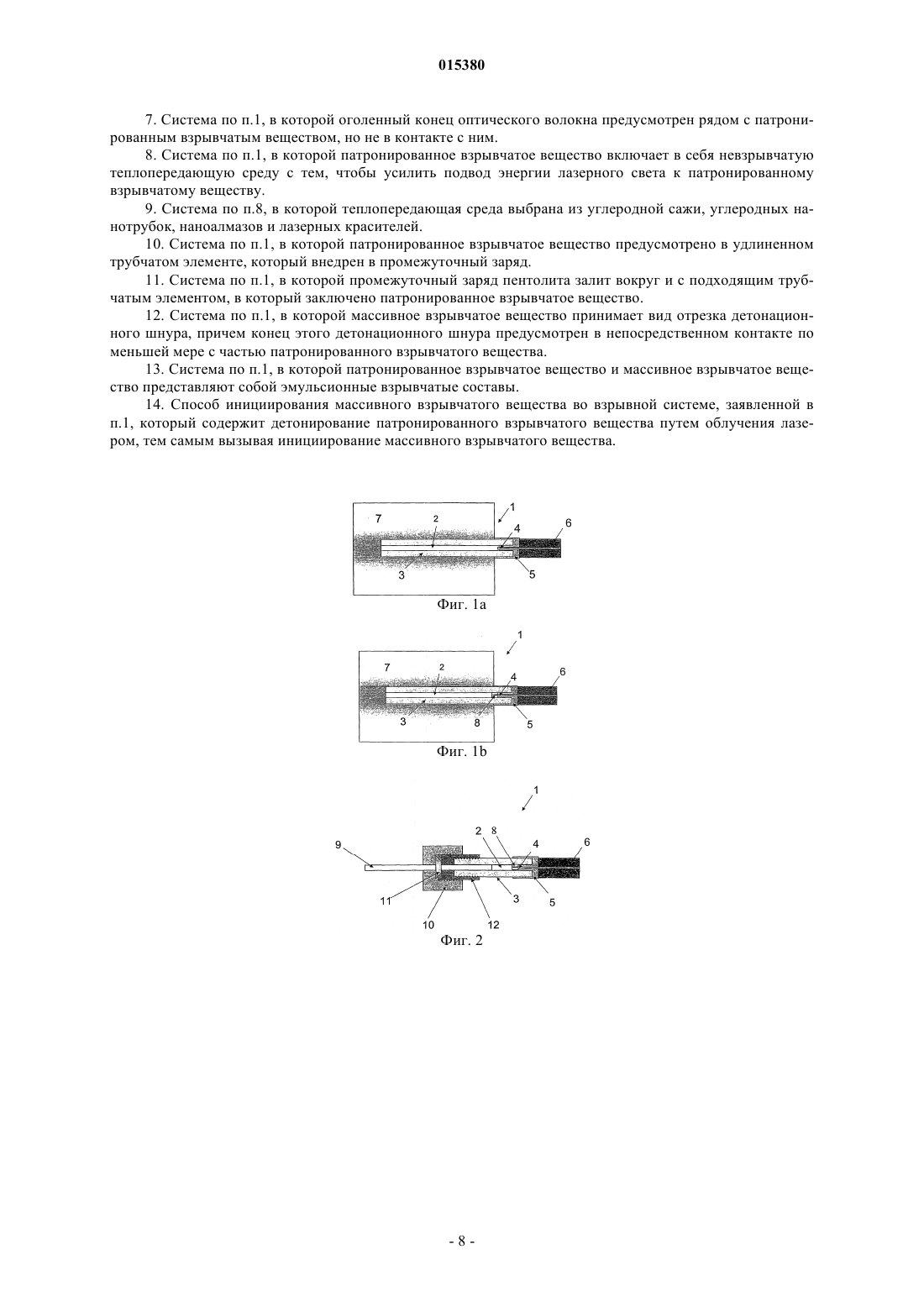

7. Система по п.1, в которой оголенный конец оптического волокна предусмотрен рядом с патронированным взрывчатым веществом, но не в контакте с ним.

8. Система по п.1, в которой патронированное взрывчатое вещество включает в себя невзрывчатую теплопередающую среду с тем, чтобы усилить подвод энергии лазерного света к патронированному взрывчатому веществу.

9. Система по п.8, в которой теплопередающая среда выбрана из углеродной сажи, углеродных нанотрубок, наноалмазов и лазерных красителей.

10. Система по п.1, в которой патронированное взрывчатое вещество предусмотрено в удлиненном трубчатом элементе, который внедрен в промежуточный заряд.

11. Система по п.1, в которой промежуточный заряд пентолита залит вокруг и с подходящим трубчатым элементом, в который заключено патронированное взрывчатое вещество.

12. Система по п.1, в которой массивное взрывчатое вещество принимает вид отрезка детонационного шнура, причем конец этого детонационного шнура предусмотрен в непосредственном контакте по меньшей мере с частью патронированного взрывчатого вещества.

13. Система по п.1, в которой патронированное взрывчатое вещество и массивное взрывчатое вещество представляют собой эмульсионные взрывчатые составы.

14. Способ инициирования массивного взрывчатого вещества во взрывной системе, заявленной в п.1, который содержит детонирование патронированного взрывчатого вещества путем облучения лазером, тем самым вызывая инициирование массивного взрывчатого вещества.

Рисунок 1


Текст

Смотреть все

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ЕВРАЗИЙСКОМУ ПАТЕНТУ Дата публикации и выдачи патента Предложена бездетонаторная взрывная система, которая содержит массивное взрывчатое вещество; патронированное взрывчатое вещество; оптическое волокно, выполненное с возможностью доставки лазерного света к патронированному взрывчатому веществу, при этом патронированное взрывчатое вещество предусмотрено относительно массивного взрывчатого вещества таким образом, что детонация патронированного взрывчатого вещества вызывает инициирование массивного взрывчатого вещества. Гудридж Ричард Джон, Апплби Родни Уэйн (AU), Джонсон Дэвид Олаф,Миллер Томас (US) Медведев В.Н. (RU)(71)(73) Заявитель и патентовладелец: ОРИКА ИКСПЛОУСИВЗ ТЕКНОЛОДЖИ ПТИ ЛТД. (AU) 015380 Данное изобретение относится к взрывной системе, в которой инициируется (детонирует) заряд взрывчатых веществ. Более конкретно, в данном изобретении предлагается такая система, которая не основана на использовании обычных детонаторов. Данное изобретение также относится к способу инициирования заряда взрывчатых веществ, не требующему использования обычных детонаторов. Предпосылки создания изображения Детонатор (или капсюль-детонатор) представляет собой устройство, которое специально разработано для инициирования детонации отдельного, большего заряда бризантного взрывчатого вещества. Детонаторы обычно используются в широком диапазоне промышленных работ, при которых подрывают заряды взрывчатых веществ, включая горное дело, разработку полезных ископаемых открытым способом и сейсмическую разведку. Обычно считалось, что использование детонаторов является необходимым для осуществления таких работ. Однако при этом приходится учитывать соображения, касающиеся цепочки снабжение, надежность и безопасность. В противоположность этим предпосылкам было бы желательно предложить систему для инициирования заряда взрывчатых веществ, которая не основана на использовании детонаторов. В данном изобретении предпринята попытка предложить такую систему. Сущность изобретения В соответствии с данным изобретением была обнаружена возможность инициировать заряд взрывчатых веществ, не прибегая к использованию обычных детонационных устройств. Более конкретно, в соответствии с данным изобретением заряды взрывчатых веществ могут быть инициированы с использованием лазера. Соответственно в одном варианте воплощения данного изобретения предложена бездетонаторная взрывная система, которая содержит массивное взрывчатое вещество, патронированное взрывчатое вещество и оптическое волокно, выполненное с возможностью доставки лазерного света к патронированному взрывчатому веществу, при этом патронированное взрывчатое вещество предусмотрено относительно массивного взрывчатого вещества таким образом, что детонация патронированного взрывчатого вещества вызывает инициирование массивного взрывчатого вещества, при этом часть патронированного взрывчатого вещества и часть массивного взрывчатого вещества находятся в непосредственном контакте, либо патронированное взрывчатое вещество и массивное взрывчатое вещество разделены мембраной,которая не влияет на детонацию массивного взрывчатого вещества. В еще одном варианте воплощения данного изобретения предложен способ инициирования массивного взрывчатого вещества, который включает в себя детонирование патронированного взрывчатого вещества путем облучения лазером, тем самым вызывая инициирование массивного взрывчатого вещества. В соответствии с данным изобретением массивное взрывчатое вещество (массивный заряд взрывчатого вещества) инициируется детонацией патронированного взрывчатого вещества (заключенного в оболочку заряда взрывчатого вещества). В свою очередь, инициирование патронированного взрывчатого вещества вызывается облучением этого патронированного взрывчатого вещества лазерным светом. Таким образом, массивное взрывчатое вещество инициируется без использования традиционного детонационного устройства. Представляется, что это представляет собой значительное продвижение в данной области техники. В соответствии с данным изобретением лазерное инициирование достигается путем нагревания патронированного взрывчатого вещества до тех пор, пока не произойдет его воспламенение. Патронированное взрывчатое вещество патронировано таким образом, что это первоначальное воспламенение распространяется до полной детонации. Патронированное взрывчатое вещество и массивное взрывчатое вещество предусмотрены друг относительно друга таким образом, что детонация патронированного взрывчатого вещества вызывает инициирование массивного взрывчатого вещества. В одном варианте воплощения изобретения часть патронированного взрывчатого вещества и часть массивного взрывчатого вещества могут находиться в непосредственном контакте. Однако в других вариантах воплощения это может оказаться несущественным при условии, что сохраняется предписанная рабочая взаимосвязь между патронированным и массивным взрывчатыми веществами. Например, в некоторых вариантах воплощения патронированное и массивное взрывчатые вещества могут быть разделены мембраной или т.п. В этом случае мембрана или т.п. может быть включена в состав для простоты производства; эта мембрана (или т.п.) не влияет на детонацию массивного взрывчатого вещества. Патронированное взрывчатое вещество обычно представляет собой бризантное (вторичное) взрывчатое вещество. Примеры подходящих веществ включают в себя ТЭН (пентаэритриттетранитрат), тетрил(тринитрофенилметилнитрамин), гексоген (триметилентринитрамин), октоген (циклотетраметилентетранитрамин), пентолит (ТЭН и ТНТ (тринитротолуол и т.п. Из них предпочтительным является использование ТЭН или пентолита. В альтернативном варианте воплощения патронированное взрывчатое вещество может быть обычным эмульсионным взрывчатым веществом, таким как эмульсия типа "вода-вмасле", включающая в себя дискретную фазу соли-окислителя, диспергированную в нефтяном топливе. Как правило, такие эмульсии включают в себя нитрат аммония (аммиачную селитру) и/или нитрат натрия (натриевую селитру) в качестве соли-окислителя. Такие эмульсионные составы очень хорошо из-1 015380 вестны в данной области техники. Кроме того, патронированное взрывчатое вещество может быть обычным водогелевым взрывчатым веществом, которое содержит соль-окислитель, сенсибилизатор, загуститель, сшивающий агент и горючее. Эти составы также хорошо известны в данной области техники. Используемое массивное взрывчатое вещество обычно тоже представляет собой бризантное взрывчатое вещество, примеры которого приведены выше. Когда патронированное взрывчатое вещество и массивное взрывчатое вещество являются бризантными взрывчатыми веществами, будет понятно, что взрывная система по изобретению не содержит инициирующих (первичных) взрывчатых веществ. Массивный заряд взрывчатых веществ может быть таким же самым, как и патронированное взрывчатое вещество, или отличающимся от него. Когда патронированное взрывчатое вещество является таким же, как и массивное взрывчатое вещество, изобретение может быть реализовано посредством надлежащего патронирования (заключения в оболочку) части массивного взрывчатого вещества. Важный аспект данного изобретения заключается в том, каким образом патронировано патронированное взрывчатое вещество, поскольку было обнаружено, что геометрия патронирования критична для успешной детонации массивного взрывчатого вещества. Таким образом, патронированное взрывчатое вещество должно быть патронировано таким образом, чтобы поддерживалось первоначальное воспламенение патронированного взрывчатого вещества и обеспечивалось последующее распространение до полной детонации. При реализации данного изобретения можно применять множество различных средств патронирования (по геометрии и материалу). В одном варианте воплощения патронированное взрывчатое вещество может быть заключено в удлиненный трубчатый элемент. Обычно он будет круглого поперечного сечения, хотя это и не обязательно. Когда используется удлиненный трубчатый элемент, внутренний диаметр этого трубчатого элемента должен быть больше, чем критический диаметр для патронируемого в нем взрывчатого вещества. Когда патронированное взрывчатое вещество плотно закупорено, например когда средство патронирования выполнено из металла, внутренний диаметр трубчатого элемента может превышать критический диаметр для патронируемого в нем взрывчатого вещества вплоть до 3 раз. Типичный трубчатый элемент круглого поперечного сечения, пригодный для использования в данном изобретении, обычно имеет внутренний диаметр от примерно 2 до примерно 5 мм, например составляет примерно 3 мм, и длину вплоть до примерно 110 мм, например от 20 до 110 мм. Длина трубчатого элемента, необходимая для перехода патронированного взрывчатого вещества, будет изменяться в зависимости от разных типов взрывчатого вещества. Например, для ТЭН минимальная длина трубчатого элемента будет составлять примерно 30 мм, а для пентолита минимальная длина будет составлять примерно 90 мм (при внутреннем диаметре примерно 3 мм). Средство патронирования может принимать иные геометрические формы. Так, можно использовать сферическое или коническое средство патронирования. В целях иллюстрации ниже будет приведено описание изобретения в связи с трубчатым удлиненным элементом круглого поперечного сечения в качестве средства патронирования. Примеры подходящих материалов для средства патронирования включают в себя металлы и металлические сплавы, например алюминий и сталь, а также высокопрочные полимерные материалы. Как правило, массивное взрывчатое вещество предусмотрено в (непосредственном) контакте с частью патронированного взрывчатого вещества. Когда патронированное взрывчатое вещество заключено в удлиненный трубчатый элемент, требуемого контакта можно добиться через тот конец трубчатого элемента, в котором заключена патронированная часть (этот конец отдален от того конца трубчатого элемента, к которому по оптическому волокну доставляется лазерный свет). Когда применяются другие геометрии средств патронирования, важно, чтобы по меньшей мере часть патронированного взрывчатого вещества находилась в контакте с массивным взрывчатым веществом. Взрывная система по данному изобретению включает в себя оптическое волокно, которое выполнено с возможностью передачи лазерного света к патронированному взрывчатому веществу. Это можно сделать путем обеспечения одного конца (оголенного) оптического волокна в контакте с патронированным взрывчатым веществом или внедренным в патронированное взрывчатое вещество. Таким образом,один конец оптического волокна можно вставить в тот конец трубчатого элемента, в котором заключено патронированное взрывчатое вещество. Оптическое волокно обычно будет иметь диаметр от 50 до 400 мкм. В варианте воплощения данного изобретения оголенный конец оптического волокна может быть предусмотрен рядом со взрывчатым веществом, но не в контакте с ним (с его внешней поверхностью). Было обнаружено, что обеспечение зазора (воздушного) между концом (оголенным) оптического волокна и патронированным взрывчатым веществом оказывает влияние на теплопередачу к патронированному взрывчатому веществу, а значит, и на время задержки между моментом, когда лазерный свет испускается по оптическому волокну, и моментом, когда инициируется патронированное взрывчатое вещество. Более конкретно, считается, что упомянутый зазор действует как изолятор, который содействует эффективной теплопередаче к патронированному взрывчатому веществу за счет минимизации/предотвращения эффектов обратной проводимости. Предпочтительно оголенный конец оптического волокна предусмотрен на малом расстоянии от поверхности инициирующего взрывчатого вещества в трубчатом элементе. Как-2 015380 правило, это малое расстояние составляет от 5 мкм до 5 мм. Оптическое волокно имеет обычную конструкцию и снабжено слоем оболочки. Ее можно удалить на одном конце оптического волокна, когда это оптическое волокно позиционируют относительно патронированного взрывчатого вещества, предусмотренного в трубчатом элементе. Характеристики оптического волокна будут выбираться на основании, помимо прочего, длины волны лазерного света, передаваемого к патронированному взрывчатому веществу. Например, длина волны в типичном случае составляет от 780 до 1450 нм. Оголенный конец оптического волокна обычно удерживается в надлежащем положении относительно патронированного взрывчатого вещества посредством подходящего соединителя. Для зажима оголенного конца оптического волокна и для предотвращения утечки газа можно использовать уплотнительное кольцо. В зависимости от характеристик системы, включая, но не ограничиваясь ими, особенности нагрева лазером и тип используемого патронированного взрывчатого вещества, для реализации данного изобретения может понадобиться ввести в патронированное взрывчатое вещество невзрывчатую теплопередающую среду с тем, чтобы усилить подвод энергии лазерного света к патронированному взрывчатому веществу. Как правило, теплопередающая среда является поглощающим лазерный свет материалом,имеющим полосу поглощения на длине волны используемого лазерного света. Примеры теплопередающих сред включают в себя углеродную сажу, углеродные нанотрубки, наноалмазы и лазерные красители. Такие материалы имеются в продаже. Обычно при ее использовании патронированное взрывчатое вещество будет включать в себя до 10 мас.% теплопередающей среды. Количество используемой теплопередающей среды можно оптимизировать путем экспериментирования. Таким же образом, в патронированное взрывчатое вещество можно также вводить другие добавки,которые служат в качестве теплового источника и которые принимают активное участие в реакциях детонации. Такие материалы включают в себя нанотермиты, нанометаллы, нитрованные (азотированные) наноматериалы и другие оптически чувствительные горючие. Количество таких материалов может доходить до 10% от массы патронированной части. Такие материалы можно использовать вместе с теплопередающей средой или отдельно. Использование одной(го) или более теплопередающих сред и/или оптически чувствительных материалов может позволить достигать детонации при энергиях лазера, порядки величин которых меньше, чем в случае, когда такие среды и/или материалы не используются. Заряд взрывчатых веществ, который желательно сдетонировать, обычно предусмотрен в (непосредственном) контакте по меньшей мере с частью патронированного взрывчатого вещества. Как правило,этот контакт будет иметь место на конце трубчатого элемента, в котором заключено патронированное взрывчатое вещество, удаленном от конца трубчатого элемента, связанного с оптическим волокном. В зависимости от того вида, в котором предусмотрен заряд взрывчатого вещества, заряд взрывчатых веществ также может окружать трубчатый элемент, в котором заключено патронированное взрывчатое вещество. Иными словами, трубчатый элемент может быть внедрен в заряд взрывчатых веществ. В одном варианте воплощения изобретения заряд взрывчатого вещества принимает вид промежуточного заряда, например промежуточного заряда пентолита. В этом случае патронированное взрывчатое вещество, предпочтительно ТЭН или пентолит, предусмотрено в удлиненном трубчатом элементе, который внедрен в промежуточный заряд. Соответственно этот промежуточный заряд может быть сконструирован так, чтобы принимать в себя трубчатый элемент. Так, трубчатый элемент можно предусмотреть и закрепить в промежуточном заряде в подходящем гнезде, как и в случае инициируемых детонаторами промежуточных зарядов. В противном случае, для реализации этого варианта воплощения можно использовать обычные промежуточные заряды. Альтернативно, в еще одном варианте воплощения изобретения промежуточный заряд пентолита может быть залит вокруг подходящего трубчатого элемента и с ним вместе. В этом случае возможно реализовать изобретение, используя монолитный промежуточный заряд, содержащий оболочку/кожух и выполненный заодно трубчатый элемент, простирающийся в полость, ограниченную оболочкой/кожухом. Тогда в оболочку/кожух и трубчатый элемент можно заливать подходящее(ие) взрывчатое(ые) вещество(а). Эти варианты воплощения данного изобретения, относящиеся к промежуточному заряду, могут иметь практическое применение в сейсмической разведке, где промежуточные заряды (пентолита) используются для генерирования сигналов (ударных волн) с целью анализа для определения геологических характеристик при поиске залежей нефти и газа. Таким образом, данное изобретение охватывает использование этого варианта воплощения изобретения в сейсмической разведке. В еще одном варианте воплощения данного изобретения заряд взрывчатого вещества принимает вид отрезка детонационного шнура. В этом случае конец детонационного шнура предусмотрен в непосредственном контакте по меньшей мере с частью патронированного взрывчатого вещества. Для того чтобы гарантировать поддержание этого непосредственного контакта перед использованием, можно применить любой подходящий фиксатор или соединитель. Помимо инициирования детонационного шнура детонационный шнур можно использовать обычным образом. Мгновенная детонация детонационного шнура по многочисленным шпурам могла бы оказаться выгодной в применениях, предусматривающих-3 015380 взрывные работы в процессе предварительного создания второстепенных вентиляционных выработок и периметров тоннелей. В еще одном варианте воплощения патронированное и массивное взрывчатые вещества могут быть эмульсионным взрывчатым веществом. В этой связи можно использовать обычное эмульсионное взрывчатое вещество. В этом варианте воплощения часть эмульсионного взрывчатого вещества может быть заключена (патронирована) в подходящем удлиненном трубчатом элементе и погружена/внедрена в массивное эмульсионное взрывчатое вещество. В этом варианте воплощения (и во всех остальных) характером и размерами средств, используемых для патронирования, можно манипулировать с тем, чтобы оптимизировать реализацию изобретения. Лазерный свет, требуемый для инициирования патронированного взрывчатого вещества в соответствии с данным изобретением, может испускаться из самых разнообразных лазерных источников, например могут быть использованы твердотельные лазеры и газовый лазер. Лазерный луч может также генерироваться лазерным диодом. Как правило, характеристиками лазерного луча, пригодного для использования в соответствии с данным изобретением, являются испускание из лазерного диода с длиной волны в ближней инфракрасной области. На практике, лазер обычно был бы автономным диодным лазером и источником питания. Лазер может быть соединен обычным образом с оптическим волокном. Пригодные для использования лазеры, источники питания и оптические волокна имеются в продаже. В соответствии с вариантами воплощения данного изобретения применение добавок и подходящей дистанции между концом оптического волокна и патронированным взрывчатым веществом может сделать возможным инициирование взрывчатых веществ при использовании мощностей лазера относительно низкой величины (менее 1 Вт). В сочетании с использованием диодных лазеров это теперь облегчает успешную реализацию данного изобретения с помощью малых ручных лазерных систем. Краткое описание чертежей Варианты воплощения данного изобретения иллюстрируются на сопроводительных неограничительных чертежах, на которых фиг. 1a-4 представляют собой схематические виды, иллюстрирующие взрывные системы в соответствии с данным изобретением. На фиг. 1 а изображена инициирующая система 1, содержащая взрывчатое вещество 2, заключенное(патронированное) в удлиненном трубчатом элементе 3, выполненном из стали. Размеры трубки составляют: внутренний диаметр 3,2 мм, внешний диаметр 6,4 мм, длина 110 мм. Патронированное взрывчатое вещество представляет собой ТЭН и запрессовано в трубчатый элемент 3 при плотности загрузки, составляющей приблизительно 1,0 г/см 3. Если используют пентолит, его можно заливать в трубку. Плотность литого пентолита составляет 1,6 г/см 3. И в ТЭН, и в пентолит можно добавлять теплопередающую среду и/или оптически чувствительный материал. Как правило, обнаруживалось, что для реализации данного изобретения в изображенных на чертежах вариантах воплощения полезно использовать ТЭН и пентолит с 2%-ной добавкой углеродной сажи. Один конец трубчатого элемента 3 соединен с оптическим волокном 4 с помощью соединителя 5 оптического волокна. Оптическое волокно 4 включает в себя внешний слой оболочки 6. Оголенный конец оптического волокна 4 простирается в трубчатый элемент 3 и находится в контакте с патронированным взрывчатым веществом 2. Трубчатый элемент 3 вставлен в промежуточный заряд 7 с помощью гнезда, которое предусмотрено в промежуточном заряде 7. Для зажима оголенного конца оптического волокна 4 используется уплотнительное кольцо. При эксплуатации для доставки лазерного света по оптическому волокну 4 к патронированному взрывчатому веществу 2 используют лазерный источник (не показан). Это вызывает нагревание патронированного взрывчатого вещества 2, приводящее к воспламенению. Если патронированное взрывчатое вещество 2 патронировано должным образом, первоначальное воспламенение распространяется до полной детонации. В свою очередь, это вызывает детонацию промежуточного заряда 7. На фиг. 1b показана аналогичная компоновка, хотя в этом случае между концом оптического волокна 4 и патронированным взрывчатым веществом 2 предусмотрен зазор 8. Эффект этого зазора состоит в том, чтобы замедлить теплопередачу от оголенного конца оптического волокна 4 к патронированному взрывчатому веществу 2, что влияет на время задержки между моментом, когда запускается лазер,и моментом, когда инициируется инициирующее взрывчатое вещество. На фиг. 2 изображена инициирующая система 1, аналогичная той, которая показана на фиг. 1b, за исключением того, что на фиг. 2 в контакте с патронированным взрывчатым веществом 2 в трубчатом элементе 3 предусмотрен открытый конец отрезка детонационного шнура 9. Для удержания детонационного шнура 9 на месте относительно патронированного взрывчатого вещества 2 используются контргайка 10, предохранительное кольцо 11 и обжимной фитинг 12. Как и на фиг. 1b, между оголенным концом оптического волокна 4 и патронированным взрывчатым веществом 2 предусмотрен зазор 8. Для генерирования луча лазерного света, который передается к патронированной части 2 по оптическому волокну 4, используется лазерный источник (не показан). Это вызывает нагревание и воспламенение патронированной части 2. Детонация патронированной части 2, в свою очередь, вызывает инициирование детонационного шнура 9. Фиг. 3 и 4 обсуждаются ниже в примерах.-4 015380 Нижеследующие неограничительные примеры иллюстрируют варианты воплощения данного изобретения. Примеры Лазером, использовавшимся в этих примерах, был лазерный диод фирмы Lissotchenko Mikrooptic(LIMO), в частности 60-ваттный диодный лазер LIMO 60-400-F400-DL808. Этот лазер дает свет на длине волны 808 нм и соединен с 400-микрометровым оптическим волокном. Этот лазер требует охлаждения, и его выполняли прибором охлаждения лазерных диодов модели ThermoTek Р 308-15009. Для управления выходной мощностью лазера использовали контроллер модели Amtron CS412. Лазер и прибор охлаждения устанавливали в (изолированном) помещении подготовки, а контроллер - в отдельном помещении управления. Помещение подготовки имеет дверь, установленную с блокирующими устройствами, которые будут отключать питание лазера при размыкании цепи. Для проведения каждого эксперимента лазер соединяют с инициирующей системой или ее компонентом с помощью оптического волокна (диаметром 200 или 400 мкм), которое подается во взрывную камеру по трубе, идущей из помещения подготовки. Инициирование ТЭН. Подготавливали порцию ТЭН с 2%-ной добавкой углеродной сажи и вручную забивали ее в удлиненный трубчатый элемент в форме стандартного проходного разъема SMA 905. Оголенный конец оптического волокна вставляли в конец трубчатого элемента, чтобы достичь непосредственного контакта с ТЭН с введенной добавкой. ТЭН с введенной добавкой подвергали воздействию мощности лазера в 38 Вт. Имел место сильный отзвук разрыва, никакого остаточного ТЭН не наблюдалось. Инициирование детонационного шнура. Конфигурацию, изображенную на фиг. 2, реализовали с тем, чтобы попытаться осуществить детонацию 1-метрового отрезка детонационного шнура. Использовали шнур 10 г/м. ТЭН с введенной добавкой углеродной сажи загружали в стандартный проходной разъем SMA 905. Соединителем оптического волокна был стандартный фитинг SMA 905. В среднем в этот проходной разъем загружали 0,3 г ТЭН с введенной 2%-ной добавкой углеродной сажи, спрессованного до плотности приблизительно 1,0 г/см 3. Проходной разъем вставляли в обжимной фитинг Yorlok, в котором стыковой сварной шов был расширен и снабжен внутренней резьбой для приема проходного разъема. Инициирующее взрывчатое вещество облучали лазером с энергией 38 Вт. Обнаружено, что это приводило к детонации детонационного шнура, причем после эксперимента шнура не оставалось. Чтобы проверить, достигал ли детонационный шнур полной детонации, 3 м детонационного шнура вставляли в лазерное инициирующее устройство. Свободный конец детонационного шнура завязывали в малый узел и вставляли в конец шашки 216' с патронированной эмульсией Magnafrac. Систему инициировали, облучая лазером мощностью 38 Вт. Скорость детонации шашки измеряли двухпроводным способом. Измеренное значение составляло 4820 м/с. Погрешность этого способа составляет 200 м/с. Для сравнения, отстреливали пять шашек с капсюлями 8 и регистрировали скорость детонации (СД). Средняя СД составляла 4850 м/с. Исходя из этого результата, детонационный шнур действительно достигал полной детонации. Инициирование промежуточного заряда пентолита. Требуется конструкция, которая гарантирует, что инициирующее взрывчатое вещество будет испытывать переход от горения к детонации (ПГД), чтобы инициировать промежуточный заряд. Провели серию экспериментов, в ходе которых патронированные взрывчатые вещества различных типов заключали в удлиненную трубку из нержавеющей стали внутренним диаметром 3,2 мм, внешним диаметром 6,4 мм и длиной 110 мм. Трубку запечатывали на ее открытом конце (с помощью целлофановой ленты) и соединяли с оптическим волокном на другом конце. Оголенный конец оптического волокна простирается в инициирующее взрывчатое вещество. Эта компоновка показана на фиг. 3 и 4. На фиг. 3 показано патронированное взрывчатое вещество 2, находящееся в удлиненной трубке 3 из нержавеющей стали. Конец трубки 3 запечатан целлофановой лентой 12 во избежание потери патронированного взрывчатого вещества 2. Эта лента не влияет на реализацию изобретения с точки зрения того,как достигается детонация массивного взрывчатого вещества. Оптическое волокно 4 соединено с одним концом трубки 3 с помощью подходящего соединителя 5. Оголенный конец оптического волокна 4 простирается в патронированную часть 2. В варианте воплощения, показанном на фиг. 3, патронированное взрывчатое вещество 2 может быть составлено из дискретных частей различных взрывчатых веществ (2 а,2b). Часть 2 а рядом с оголенным концом оптического волокна 4 можно сделать более чувствительной к теплопередаче, чем часть, отдаленную от оголенного конца оптического волокна 4. Так, часть 2 а может содержать ТЭН с добавкой углеродной сажи, а часть 2b может представлять собой просто ТЭН. На фиг. 4 изображена трубка 3 при ее загрузке в промежуточный заряд 7. Для облегчения этого промежуточный заряд 7 может быть снабжен одним или более гнездами. Трубка 3 запечатана в гнезде с помощью эпоксидного клея 13. По меньшей мере часть длины патронированного взрывчатого вещества 2 окружена промежуточным зарядом 7, когда трубка вставлена в гнездо промежуточного заряда.-5 015380 В нижеследующей таблице приведены характер используемого патронированного взрывчатого вещества, мощность лазера, указано, возникает ли детонация, и (приблизительное) время между моментом,когда лазер начал работать, и моментом, когда происходит детонация. Успешную детонацию оценивали,сравнивая повреждения, причиненные испытуемой пластине из полиэтилена высокой плотности (ПЭВП)(4224 см) при использовании промежуточного заряда, инициируемого в соответствии с данным изобретением, с повреждениями, причиненными испытуемой пластине того же типа при использовании промежуточного заряда того же вида (90 г пентолита), инициируемого с помощью капсюля 8. Следует отметить несколько особенностей. Во-первых, углеродная сажа представляется эффективным агентом для эффективного подвода излучаемой энергии к взрывчатому веществу. Без углеродной сажи для инициирования требуется почти на 3 порядка величины больше энергии, чем при ТЭН с 2%-ной добавкой углеродной сажи. Энергия - просто мощность, умноженная на время, и при постоянной мощности, выдаваемой лазером, этому лазеру нужно работать дольше, чтобы достичь критической точки. Для дальнейшего сравнения см. примеры 3 и 10. Во-вторых, очевидно наличие оптимальной концентрации углеродной сажи в ТЭН. Эксперименты 2 и 3 идентичны, а увеличение количества углеродной сажи до 50% имеет пагубное влияние. Очевидно,что существует точка, где ТЭН оказывается достаточно разбавленным для того, чтобы для инициирования потребовалось существенно больше энергии. Это может быть либо эффект теплопередачи, либо неспособность ТЭН должным образом распространять воспламенение в этом состоянии. В-третьих, зазор между оптическим волокном и поверхностью взрывчатого вещества оказывает существенное влияние на время задержки, как можно заметить в экспериментах 8 и 9. Вероятнее всего,воздушный задор действует как изолирующий слой. В-четвертых, литой пентолит с добавкой углеродной сажи было легко подорвать при относительно высокой и низкой мощности лазера. Наконец, и это наиболее важно, такая конструкция позволяет промежуточным зарядам детонировать при относительно низких мощностях лазера. Как следствие, конструкция портативной инициирующей системы оказывается вполне жизнеспособной. По всему тексту этого описания и нижеследующей формулы изобретения, если контекст не требует иного, то слово "содержать" и его варианты, такие как "содержит" и "содержащий", следует понимать как означающие включение указанного целого или этапа либо группы целых или этапов, но не исключение любого другого целого или этапа либо группы целых или этапов. Ссылка в этом описании на любую предшествующую публикацию (или информацию, взятую из нее) или на любые другие сведения, которые известны, не является и не должна быть признана подтверждением или допущением либо любой формой предположения того, что эта предшествующая публикация (или информация, взятая из нее) или известные сведения составляют часть общеизвестных знаний в той области деятельности, к которой относится это описание. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Бездетонаторная взрывная система, которая содержит массивное взрывчатое вещество, патронированное взрывчатое вещество и оптическое волокно, выполненное с возможностью доставки лазерного света к патронированному взрывчатому веществу, при этом патронированное взрывчатое вещество предусмотрено относительно массивного взрывчатого вещества таким образом, что детонация патронированного взрывчатого вещества вызывает инициирование массивного взрывчатого вещества, при этом часть патронированного взрывчатого вещества и часть массивного взрывчатого вещества находятся в непосредственном контакте, либо патронированное взрывчатое вещество и массивное взрывчатое вещество разделены мембраной, которая не влияет на детонацию массивного взрывчатого вещества. 2. Система по п.1, в которой патронированное взрывчатое вещество представляет собой бризантное взрывчатое вещество. 3. Система по п.2, в которой патронированное взрывчатое вещество представляет собой пентаэритриттетранитрат (ТЭН) или пентолит. 4. Система по п.1, в которой массивное взрывчатое вещество представляет собой бризантное взрывчатое вещество. 5. Система по п.1, в которой патронированное взрывчатое вещество заключено в удлиненный трубчатый элемент и в которой внутренний диаметр этого трубчатого элемента является большим, чем критический диаметр для патронируемого в нем взрывчатого вещества. 6. Система по п.1, в которой один конец оптического волокна находится в контакте с патронированным взрывчатым веществом или внедрен в него.-7 015380 7. Система по п.1, в которой оголенный конец оптического волокна предусмотрен рядом с патронированным взрывчатым веществом, но не в контакте с ним. 8. Система по п.1, в которой патронированное взрывчатое вещество включает в себя невзрывчатую теплопередающую среду с тем, чтобы усилить подвод энергии лазерного света к патронированному взрывчатому веществу. 9. Система по п.8, в которой теплопередающая среда выбрана из углеродной сажи, углеродных нанотрубок, наноалмазов и лазерных красителей. 10. Система по п.1, в которой патронированное взрывчатое вещество предусмотрено в удлиненном трубчатом элементе, который внедрен в промежуточный заряд. 11. Система по п.1, в которой промежуточный заряд пентолита залит вокруг и с подходящим трубчатым элементом, в который заключено патронированное взрывчатое вещество. 12. Система по п.1, в которой массивное взрывчатое вещество принимает вид отрезка детонационного шнура, причем конец этого детонационного шнура предусмотрен в непосредственном контакте по меньшей мере с частью патронированного взрывчатого вещества. 13. Система по п.1, в которой патронированное взрывчатое вещество и массивное взрывчатое вещество представляют собой эмульсионные взрывчатые составы. 14. Способ инициирования массивного взрывчатого вещества во взрывной системе, заявленной в п.1, который содержит детонирование патронированного взрывчатого вещества путем облучения лазером, тем самым вызывая инициирование массивного взрывчатого вещества.

МПК / Метки

МПК: F42B 3/10, F42B 3/113, F42C 19/08

Метки: взрывчатых, инициирование, веществ
