Устройство для отображения визуальных изображений

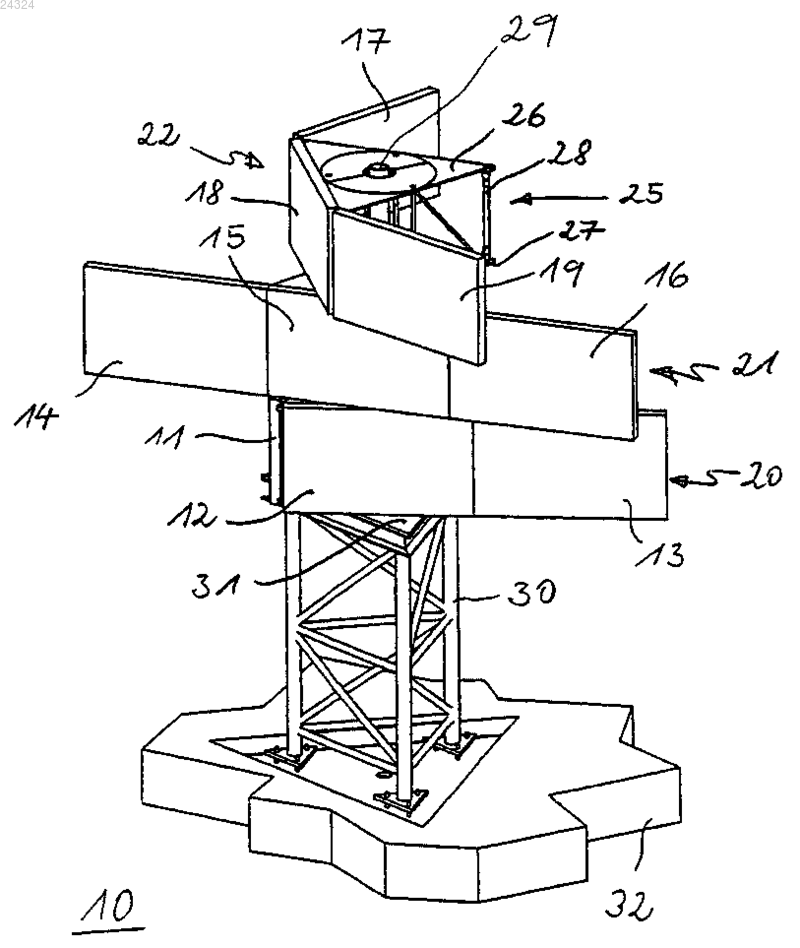

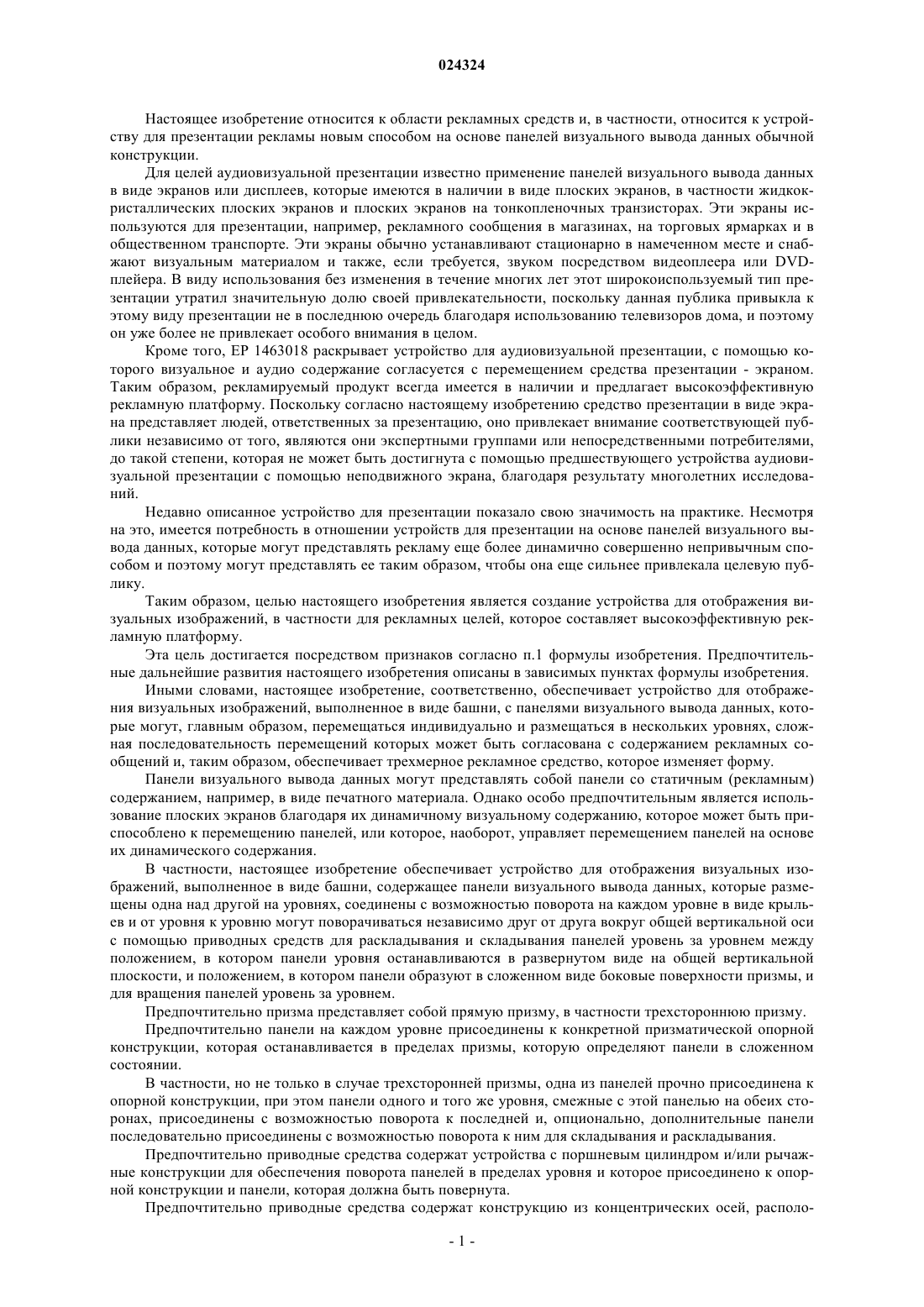

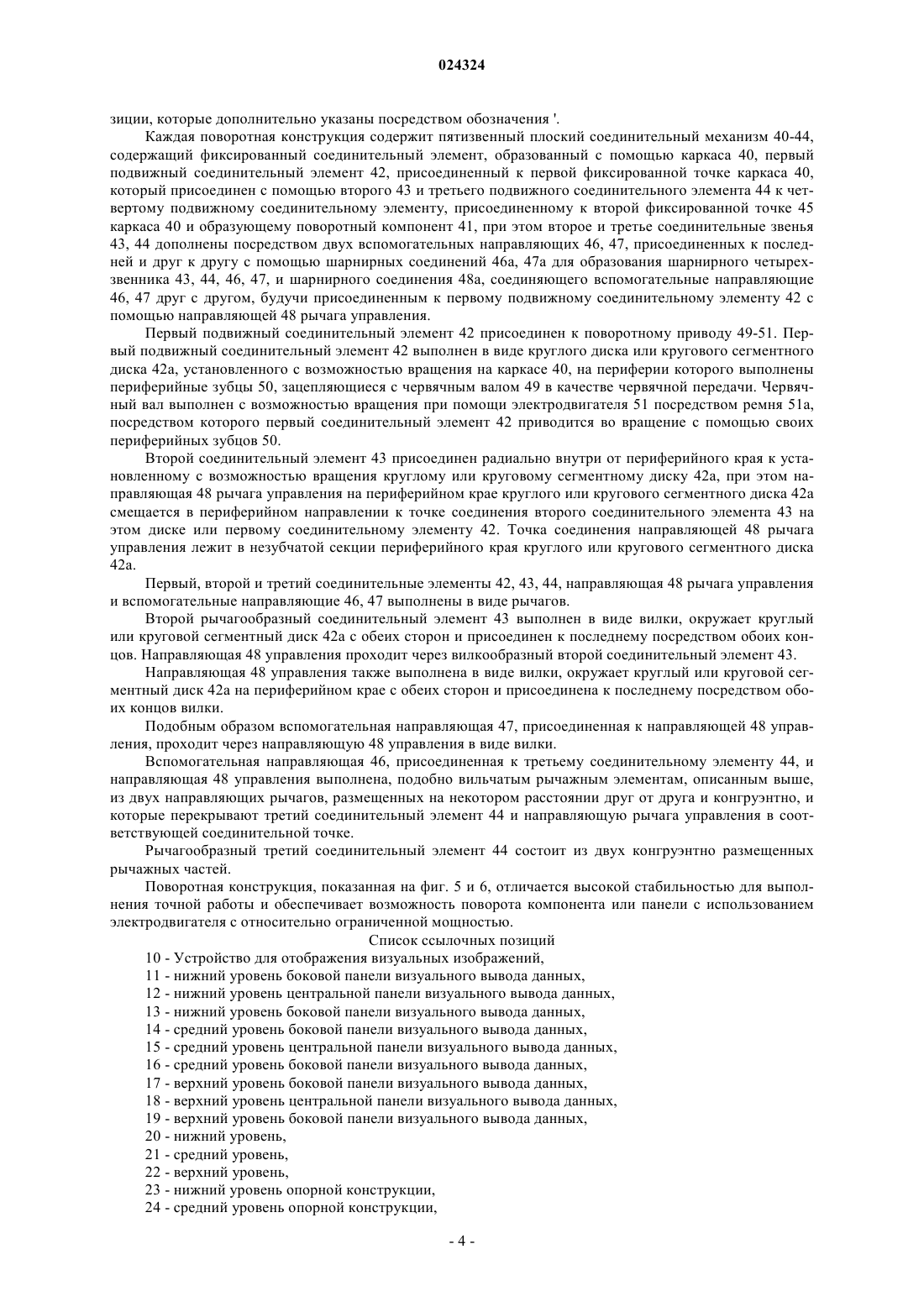

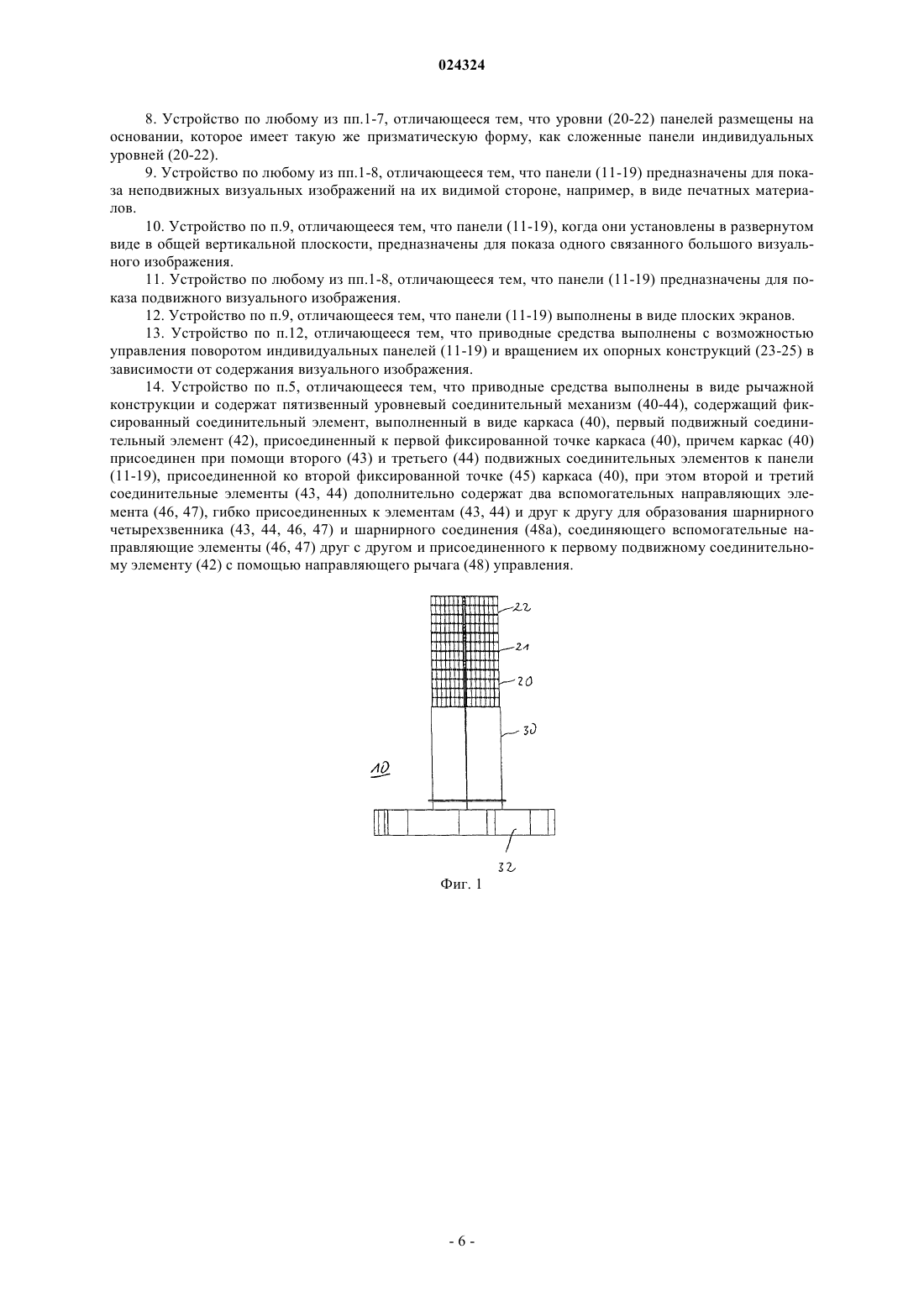

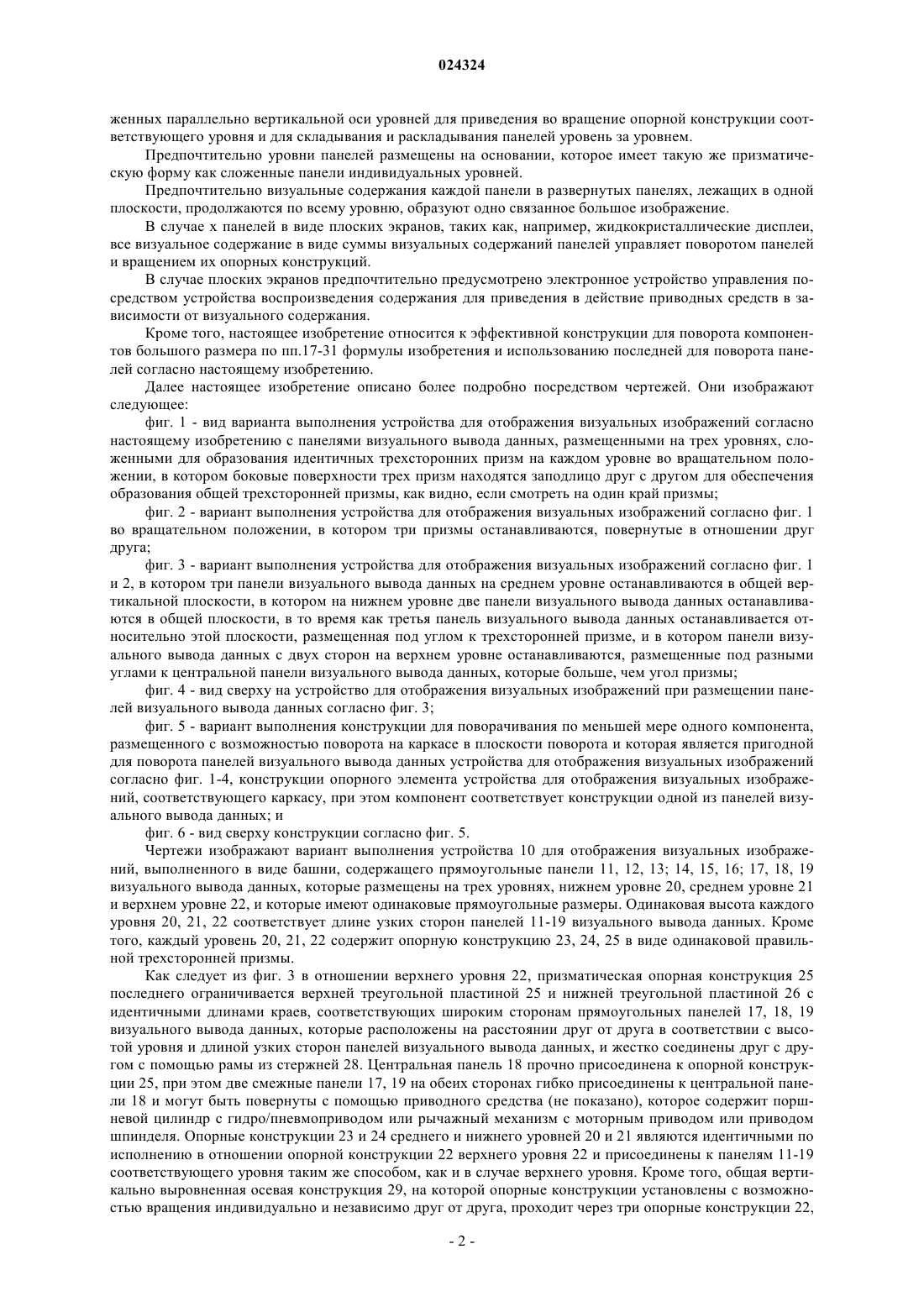

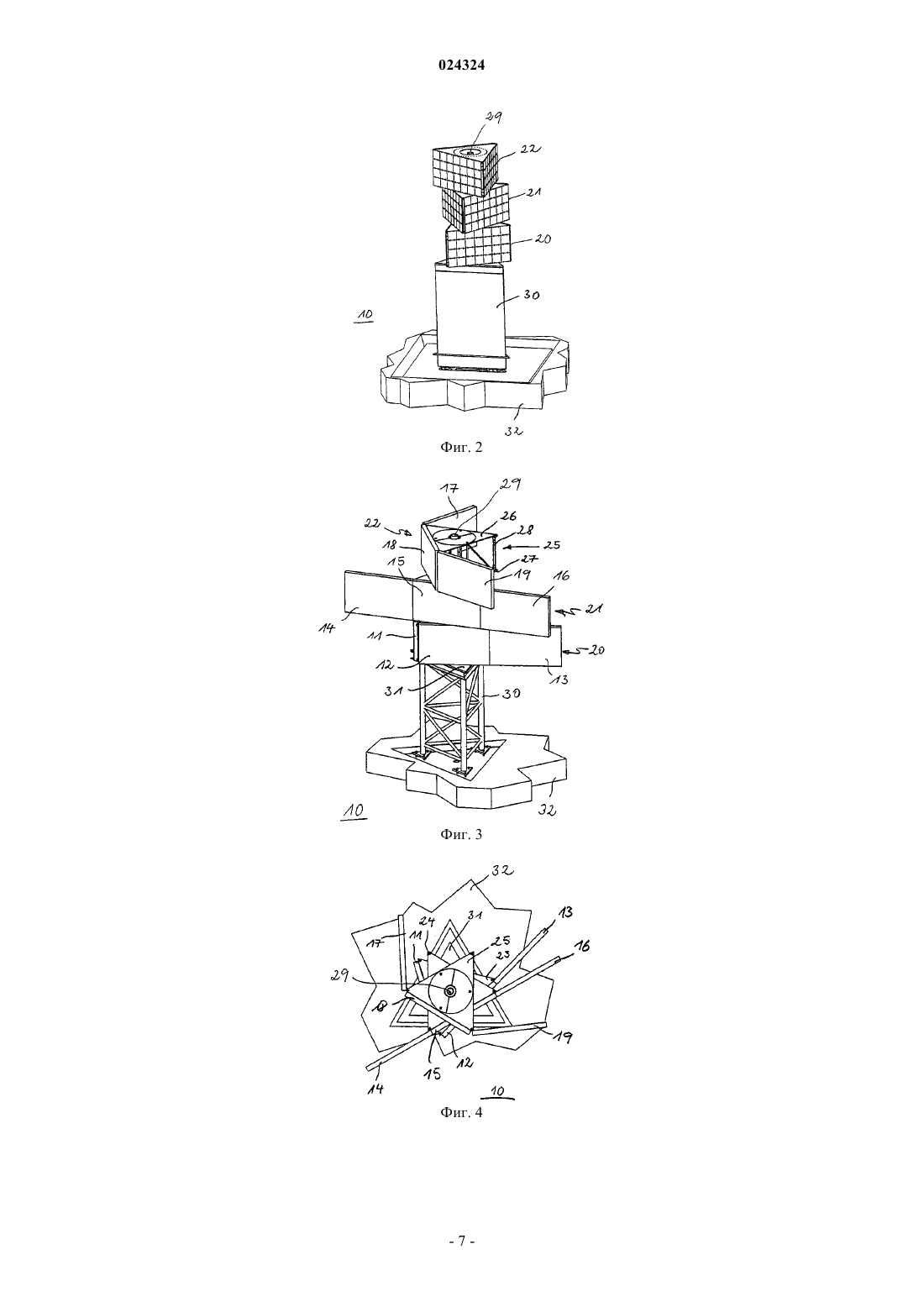

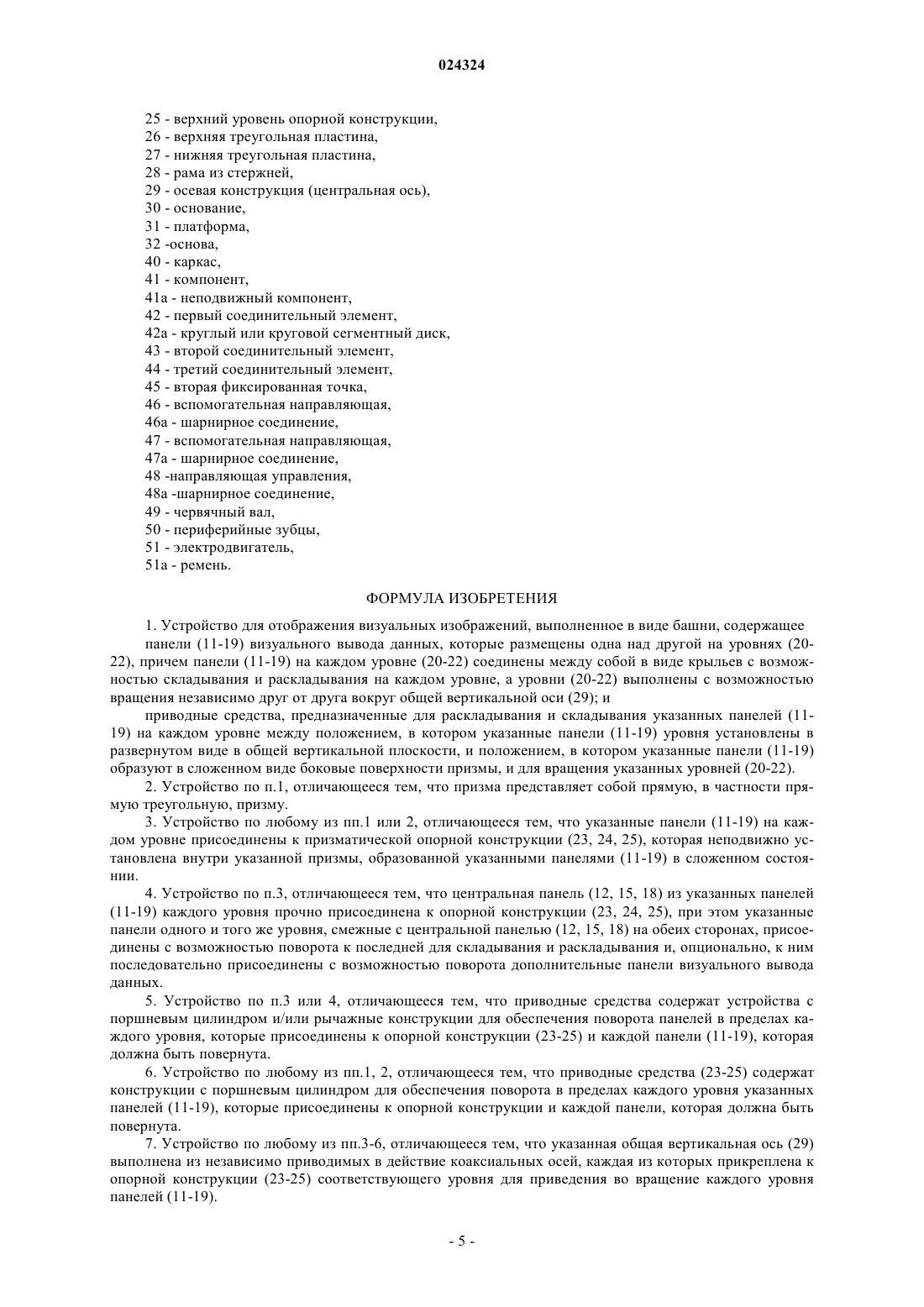

УСТРОЙСТВО ДЛЯ ОТОБРАЖЕНИЯ ВИЗУАЛЬНЫХ ИЗОБРАЖЕНИЙ Настоящее изобретение относится к индикаторному устройству, выполненному в виде башни,содержащему индикаторные панели (11-19), которые размещены одна над другой на уровнях (20,21), соединены с возможностью поворота на каждом уровне в виде крыльев и могут поворачиваться независимо друг от друга от уровня к уровню вокруг общей вертикальной оси (29) с помощью приводных средств для раскладывания и складывания индикаторных панелей (11-19) от уровня к уровню между положением, в котором индикаторные панели (11-19) уровня останавливаются,в развернутом виде, в общей вертикальной плоскости, и положением, в котором индикаторные панели образуют, в сложенном виде, боковые поверхности призмы, и для вращения индикаторных панелей (11-19) от уровня к уровню. Настоящее изобретение относится к области рекламных средств и, в частности, относится к устройству для презентации рекламы новым способом на основе панелей визуального вывода данных обычной конструкции. Для целей аудиовизуальной презентации известно применение панелей визуального вывода данных в виде экранов или дисплеев, которые имеются в наличии в виде плоских экранов, в частности жидкокристаллических плоских экранов и плоских экранов на тонкопленочных транзисторах. Эти экраны используются для презентации, например, рекламного сообщения в магазинах, на торговых ярмарках и в общественном транспорте. Эти экраны обычно устанавливают стационарно в намеченном месте и снабжают визуальным материалом и также, если требуется, звуком посредством видеоплеера или DVDплейера. В виду использования без изменения в течение многих лет этот широкоиспользуемый тип презентации утратил значительную долю своей привлекательности, поскольку данная публика привыкла к этому виду презентации не в последнюю очередь благодаря использованию телевизоров дома, и поэтому он уже более не привлекает особого внимания в целом. Кроме того, ЕР 1463018 раскрывает устройство для аудиовизуальной презентации, с помощью которого визуальное и аудио содержание согласуется с перемещением средства презентации - экраном. Таким образом, рекламируемый продукт всегда имеется в наличии и предлагает высокоэффективную рекламную платформу. Поскольку согласно настоящему изобретению средство презентации в виде экрана представляет людей, ответственных за презентацию, оно привлекает внимание соответствующей публики независимо от того, являются они экспертными группами или непосредственными потребителями,до такой степени, которая не может быть достигнута с помощью предшествующего устройства аудиовизуальной презентации с помощью неподвижного экрана, благодаря результату многолетних исследований. Недавно описанное устройство для презентации показало свою значимость на практике. Несмотря на это, имеется потребность в отношении устройств для презентации на основе панелей визуального вывода данных, которые могут представлять рекламу еще более динамично совершенно непривычным способом и поэтому могут представлять ее таким образом, чтобы она еще сильнее привлекала целевую публику. Таким образом, целью настоящего изобретения является создание устройства для отображения визуальных изображений, в частности для рекламных целей, которое составляет высокоэффективную рекламную платформу. Эта цель достигается посредством признаков согласно п.1 формулы изобретения. Предпочтительные дальнейшие развития настоящего изобретения описаны в зависимых пунктах формулы изобретения. Иными словами, настоящее изобретение, соответственно, обеспечивает устройство для отображения визуальных изображений, выполненное в виде башни, с панелями визуального вывода данных, которые могут, главным образом, перемещаться индивидуально и размещаться в нескольких уровнях, сложная последовательность перемещений которых может быть согласована с содержанием рекламных сообщений и, таким образом, обеспечивает трехмерное рекламное средство, которое изменяет форму. Панели визуального вывода данных могут представлять собой панели со статичным (рекламным) содержанием, например, в виде печатного материала. Однако особо предпочтительным является использование плоских экранов благодаря их динамичному визуальному содержанию, которое может быть приспособлено к перемещению панелей, или которое, наоборот, управляет перемещением панелей на основе их динамического содержания. В частности, настоящее изобретение обеспечивает устройство для отображения визуальных изображений, выполненное в виде башни, содержащее панели визуального вывода данных, которые размещены одна над другой на уровнях, соединены с возможностью поворота на каждом уровне в виде крыльев и от уровня к уровню могут поворачиваться независимо друг от друга вокруг общей вертикальной оси с помощью приводных средств для раскладывания и складывания панелей уровень за уровнем между положением, в котором панели уровня останавливаются в развернутом виде на общей вертикальной плоскости, и положением, в котором панели образуют в сложенном виде боковые поверхности призмы, и для вращения панелей уровень за уровнем. Предпочтительно призма представляет собой прямую призму, в частности трехстороннюю призму. Предпочтительно панели на каждом уровне присоединены к конкретной призматической опорной конструкции, которая останавливается в пределах призмы, которую определяют панели в сложенном состоянии. В частности, но не только в случае трехсторонней призмы, одна из панелей прочно присоединена к опорной конструкции, при этом панели одного и того же уровня, смежные с этой панелью на обеих сторонах, присоединены с возможностью поворота к последней и, опционально, дополнительные панели последовательно присоединены с возможностью поворота к ним для складывания и раскладывания. Предпочтительно приводные средства содержат устройства с поршневым цилиндром и/или рычажные конструкции для обеспечения поворота панелей в пределах уровня и которое присоединено к опорной конструкции и панели, которая должна быть повернута. Предпочтительно приводные средства содержат конструкцию из концентрических осей, располо-1 024324 женных параллельно вертикальной оси уровней для приведения во вращение опорной конструкции соответствующего уровня и для складывания и раскладывания панелей уровень за уровнем. Предпочтительно уровни панелей размещены на основании, которое имеет такую же призматическую форму как сложенные панели индивидуальных уровней. Предпочтительно визуальные содержания каждой панели в развернутых панелях, лежащих в одной плоскости, продолжаются по всему уровню, образуют одно связанное большое изображение. В случае х панелей в виде плоских экранов, таких как, например, жидкокристаллические дисплеи,все визуальное содержание в виде суммы визуальных содержаний панелей управляет поворотом панелей и вращением их опорных конструкций. В случае плоских экранов предпочтительно предусмотрено электронное устройство управления посредством устройства воспроизведения содержания для приведения в действие приводных средств в зависимости от визуального содержания. Кроме того, настоящее изобретение относится к эффективной конструкции для поворота компонентов большого размера по пп.17-31 формулы изобретения и использованию последней для поворота панелей согласно настоящему изобретению. Далее настоящее изобретение описано более подробно посредством чертежей. Они изображают следующее: фиг. 1 - вид варианта выполнения устройства для отображения визуальных изображений согласно настоящему изобретению с панелями визуального вывода данных, размещенными на трех уровнях, сложенными для образования идентичных трехсторонних призм на каждом уровне во вращательном положении, в котором боковые поверхности трех призм находятся заподлицо друг с другом для обеспечения образования общей трехсторонней призмы, как видно, если смотреть на один край призмы; фиг. 2 - вариант выполнения устройства для отображения визуальных изображений согласно фиг. 1 во вращательном положении, в котором три призмы останавливаются, повернутые в отношении друг друга; фиг. 3 - вариант выполнения устройства для отображения визуальных изображений согласно фиг. 1 и 2, в котором три панели визуального вывода данных на среднем уровне останавливаются в общей вертикальной плоскости, в котором на нижнем уровне две панели визуального вывода данных останавливаются в общей плоскости, в то время как третья панель визуального вывода данных останавливается относительно этой плоскости, размещенная под углом к трехсторонней призме, и в котором панели визуального вывода данных с двух сторон на верхнем уровне останавливаются, размещенные под разными углами к центральной панели визуального вывода данных, которые больше, чем угол призмы; фиг. 4 - вид сверху на устройство для отображения визуальных изображений при размещении панелей визуального вывода данных согласно фиг. 3; фиг. 5 - вариант выполнения конструкции для поворачивания по меньшей мере одного компонента,размещенного с возможностью поворота на каркасе в плоскости поворота и которая является пригодной для поворота панелей визуального вывода данных устройства для отображения визуальных изображений согласно фиг. 1-4, конструкции опорного элемента устройства для отображения визуальных изображений, соответствующего каркасу, при этом компонент соответствует конструкции одной из панелей визуального вывода данных; и фиг. 6 - вид сверху конструкции согласно фиг. 5. Чертежи изображают вариант выполнения устройства 10 для отображения визуальных изображений, выполненного в виде башни, содержащего прямоугольные панели 11, 12, 13; 14, 15, 16; 17, 18, 19 визуального вывода данных, которые размещены на трех уровнях, нижнем уровне 20, среднем уровне 21 и верхнем уровне 22, и которые имеют одинаковые прямоугольные размеры. Одинаковая высота каждого уровня 20, 21, 22 соответствует длине узких сторон панелей 11-19 визуального вывода данных. Кроме того, каждый уровень 20, 21, 22 содержит опорную конструкцию 23, 24, 25 в виде одинаковой правильной трехсторонней призмы. Как следует из фиг. 3 в отношении верхнего уровня 22, призматическая опорная конструкция 25 последнего ограничивается верхней треугольной пластиной 25 и нижней треугольной пластиной 26 с идентичными длинами краев, соответствующих широким сторонам прямоугольных панелей 17, 18, 19 визуального вывода данных, которые расположены на расстоянии друг от друга в соответствии с высотой уровня и длиной узких сторон панелей визуального вывода данных, и жестко соединены друг с другом с помощью рамы из стержней 28. Центральная панель 18 прочно присоединена к опорной конструкции 25, при этом две смежные панели 17, 19 на обеих сторонах гибко присоединены к центральной панели 18 и могут быть повернуты с помощью приводного средства (не показано), которое содержит поршневой цилиндр с гидро/пневмоприводом или рычажный механизм с моторным приводом или приводом шпинделя. Опорные конструкции 23 и 24 среднего и нижнего уровней 20 и 21 являются идентичными по исполнению в отношении опорной конструкции 22 верхнего уровня 22 и присоединены к панелям 11-19 соответствующего уровня таким же способом, как и в случае верхнего уровня. Кроме того, общая вертикально выровненная осевая конструкция 29, на которой опорные конструкции установлены с возможностью вращения индивидуально и независимо друг от друга, проходит через три опорные конструкции 22,-2 024324 23 и 24. Для этой цели с помощью способа, который не показан, осевая конструкция может включать в себя три независимо приводимые в действие коаксиальные оси, которые присоединены индивидуально к опорным конструкциям. Осевая конструкция закреплена на нижнем конце в центре верхней платформы 31 основы 30, которая изготовлена в виде рамы и закреплена в основании 32, например бетонном фундаменте, и имеет такую же призматическую форму, как и опорные конструкции 22, 23, 24 трех уровней 20,21, 22. Боковые панели 11, 13; 14, 16; 17, 19 могут быть повернуты с помощью приводного средства в отношении соответственно центральной панели 12; 15; 18 в любое положение между двумя крайними положениями - одним крайним положением, в котором все три панели 11-13, 14-16 и 17-19 одного уровня 20-22 останавливаются в общей вертикальной плоскости, как показано на фиг. 3 и 4 для среднего уровня 21 посредством панелей 14-16, и положением, в котором боковые панели останавливаются вплотную к соответствующей опорной конструкции, как показано на фиг. 1 и 2 для всех трех уровней 20-22. Промежуточное положение между двумя крайними положениями показано на фиг. 3 и 4 для верхнего уровня 25, и соответственно панель 17 с одной стороны останавливается, повернутая на больший угол, чем панель 19 с другой стороны в отношении центральной панели 18. Другое поворотное положение боковых панелей показано на фиг. 3 и 4 для нижнего уровня 20. Таким образом, боковая панель 11 опирается на соответствующую опорную конструкцию 23, при этом боковая панель 13 занимает поворотное положение, в котором она останавливается в вертикальной плоскости с центральной панелью 12. Каждая боковая панель визуального вывода данных может в принципе занимать любое положение между двумя крайними положениями (открытым/закрытым). Кроме того, каждая плоскость 20, 21 и 22 может быть повернута независимо друг от друга вокруг осевой конструкции (центральной оси) каждый раз, когда потребуется и без каких-либо ограничений, и поэтому может занимать любое положение в промежутке 0-360. Кроме того, фиг. 2, 3 и 4 показывают поворотные положения опорных конструкций 23, 24 и 25, различные для каждого уровня, в которые последние подводятся с помощью соответствующего приводного средства. Фиг. 1 изображает опорные конструкции 23, 24 и 25 трех уровней 20, 21 и 22 с боковыми панелями 11, 13; 14, 16; 17, 19, размещенными постоянно вплотную к опорным конструкциям во вращательных положениях, в которых боковые поверхности всех трех сторон призмы каждого уровня, таким образом,закрытые, являются выровненными с боковыми поверхностями других уровней и останавливаются в общих вертикальных плоскостях. Панели визуального вывода данных могут содержать неподвижное визуальное содержание, например, в виде печатного материала, на их внешней видимой стороне. Визуальные содержания каждой панели в панелях визуального вывода данных, которые лежат несвернутыми и продолжаются по всему уровню в одной плоскости, могут представлять одно связанное большое изображение. В качестве альтернативы панели визуального вывода данных могут содержать подвижное визуальное содержание на видимой стороне. В этом случае панели предпочтительно выполнены в виде светодиодных панелей и плоских экранов или содержат последнее. Предпочтительно для привлекательности устройства для отображения визуальных изображений, показанного на фиг. 1-4, чтобы визуальные содержания индивидуальных панелей обеспечивали управление поворота панелей и вращения их опорных конструкций. Для этого случая устройство для отображения визуальных изображений содержит устройство воспроизведения содержания для приведения в действие приводного средства в зависимости от визуального содержания. Настоящее изобретение не ограничивается вариантом, описанным выше в качестве примера устройства для отображения визуальных изображений в виде правильной призматической формы с треугольным основанием. В действительности, призма, которая не является прямой с треугольным основанием, и призма, имеющая более трех углов, являются возможными. Например, в случае наличия четырех углов, можно фиксировать центральную панель к соответствующей опорной конструкции, или две смежные панели могут быть фиксированы к последней. Другими возможностями являются многоугольники в качестве геометрических элементов, ограниченные числом уровневых поверхностей, например кубоиды и пирамиды, опорные конструкции, имеющие соответствующие геометрии. Кроме того, настоящее изобретение не ограничено устройством для отображения визуальных изображений, содержащим три уровня. В действительности, устройство для отображения визуальных изображений может, по существу, содержать один уровень и также два уровня или более трех уровней. Фиг. 5 и 6 изображают конструкцию для поворота по меньшей мере одного компонента 41, размещенного на каркасе 40, таком, при котором возможен поворот в поворотной плоскости, который, как можно видеть из фиг. 5 и 6, является пригодным, не ограничиваясь этим, для поворота панелей устройства для отображения визуальных изображений согласно фиг. 1-4. Поворотная конструкция служит для поворота двух панелей или компонентов 41 и 41', которые присоединены сбоку к стационарному компоненту, соответствующему стационарной панели. Далее описана только конструкция для поворота компонента 41, при этом функция для поворота другого компонента 41', работающего таким же образом, и соответствующие элементы, имеющие те же ссылочные по-3 024324 зиции, которые дополнительно указаны посредством обозначения '. Каждая поворотная конструкция содержит пятизвенный плоский соединительный механизм 40-44,содержащий фиксированный соединительный элемент, образованный с помощью каркаса 40, первый подвижный соединительный элемент 42, присоединенный к первой фиксированной точке каркаса 40,который присоединен с помощью второго 43 и третьего подвижного соединительного элемента 44 к четвертому подвижному соединительному элементу, присоединенному к второй фиксированной точке 45 каркаса 40 и образующему поворотный компонент 41, при этом второе и третье соединительные звенья 43, 44 дополнены посредством двух вспомогательных направляющих 46, 47, присоединенных к последней и друг к другу с помощью шарнирных соединений 46 а, 47 а для образования шарнирного четырехзвенника 43, 44, 46, 47, и шарнирного соединения 48 а, соединяющего вспомогательные направляющие 46, 47 друг с другом, будучи присоединенным к первому подвижному соединительному элементу 42 с помощью направляющей 48 рычага управления. Первый подвижный соединительный элемент 42 присоединен к поворотному приводу 49-51. Первый подвижный соединительный элемент 42 выполнен в виде круглого диска или кругового сегментного диска 42 а, установленного с возможностью вращения на каркасе 40, на периферии которого выполнены периферийные зубцы 50, зацепляющиеся с червячным валом 49 в качестве червячной передачи. Червячный вал выполнен с возможностью вращения при помощи электродвигателя 51 посредством ремня 51 а,посредством которого первый соединительный элемент 42 приводится во вращение с помощью своих периферийных зубцов 50. Второй соединительный элемент 43 присоединен радиально внутри от периферийного края к установленному с возможностью вращения круглому или круговому сегментному диску 42 а, при этом направляющая 48 рычага управления на периферийном крае круглого или кругового сегментного диска 42 а смещается в периферийном направлении к точке соединения второго соединительного элемента 43 на этом диске или первому соединительному элементу 42. Точка соединения направляющей 48 рычага управления лежит в незубчатой секции периферийного края круглого или кругового сегментного диска 42 а. Первый, второй и третий соединительные элементы 42, 43, 44, направляющая 48 рычага управления и вспомогательные направляющие 46, 47 выполнены в виде рычагов. Второй рычагообразный соединительный элемент 43 выполнен в виде вилки, окружает круглый или круговой сегментный диск 42 а с обеих сторон и присоединен к последнему посредством обоих концов. Направляющая 48 управления проходит через вилкообразный второй соединительный элемент 43. Направляющая 48 управления также выполнена в виде вилки, окружает круглый или круговой сегментный диск 42 а на периферийном крае с обеих сторон и присоединена к последнему посредством обоих концов вилки. Подобным образом вспомогательная направляющая 47, присоединенная к направляющей 48 управления, проходит через направляющую 48 управления в виде вилки. Вспомогательная направляющая 46, присоединенная к третьему соединительному элементу 44, и направляющая 48 управления выполнена, подобно вильчатым рычажным элементам, описанным выше,из двух направляющих рычагов, размещенных на некотором расстоянии друг от друга и конгруэнтно, и которые перекрывают третий соединительный элемент 44 и направляющую рычага управления в соответствующей соединительной точке. Рычагообразный третий соединительный элемент 44 состоит из двух конгруэнтно размещенных рычажных частей. Поворотная конструкция, показанная на фиг. 5 и 6, отличается высокой стабильностью для выполнения точной работы и обеспечивает возможность поворота компонента или панели с использованием электродвигателя с относительно ограниченной мощностью. Список ссылочных позиций 10 - Устройство для отображения визуальных изображений,11 - нижний уровень боковой панели визуального вывода данных,12 - нижний уровень центральной панели визуального вывода данных,13 - нижний уровень боковой панели визуального вывода данных,14 - средний уровень боковой панели визуального вывода данных,15 - средний уровень центральной панели визуального вывода данных,16 - средний уровень боковой панели визуального вывода данных,17 - верхний уровень боковой панели визуального вывода данных,18 - верхний уровень центральной панели визуального вывода данных,19 - верхний уровень боковой панели визуального вывода данных,20 - нижний уровень,21 - средний уровень,22 - верхний уровень,23 - нижний уровень опорной конструкции,24 - средний уровень опорной конструкции,-4 024324 25 - верхний уровень опорной конструкции,26 - верхняя треугольная пластина,27 - нижняя треугольная пластина,28 - рама из стержней,29 - осевая конструкция (центральная ось),30 - основание,31 - платформа,32 -основа,40 - каркас,41 - компонент,41 а - неподвижный компонент,42 - первый соединительный элемент,42 а - круглый или круговой сегментный диск,43 - второй соединительный элемент,44 - третий соединительный элемент,45 - вторая фиксированная точка,46 - вспомогательная направляющая,46 а - шарнирное соединение,47 - вспомогательная направляющая,47 а - шарнирное соединение,48 -направляющая управления,48 а -шарнирное соединение,49 - червячный вал,50 - периферийные зубцы,51 - электродвигатель,51 а - ремень. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для отображения визуальных изображений, выполненное в виде башни, содержащее панели (11-19) визуального вывода данных, которые размещены одна над другой на уровнях (2022), причем панели (11-19) на каждом уровне (20-22) соединены между собой в виде крыльев с возможностью складывания и раскладывания на каждом уровне, а уровни (20-22) выполнены с возможностью вращения независимо друг от друга вокруг общей вертикальной оси (29); и приводные средства, предназначенные для раскладывания и складывания указанных панелей (1119) на каждом уровне между положением, в котором указанные панели (11-19) уровня установлены в развернутом виде в общей вертикальной плоскости, и положением, в котором указанные панели (11-19) образуют в сложенном виде боковые поверхности призмы, и для вращения указанных уровней (20-22). 2. Устройство по п.1, отличающееся тем, что призма представляет собой прямую, в частности прямую треугольную, призму. 3. Устройство по любому из пп.1 или 2, отличающееся тем, что указанные панели (11-19) на каждом уровне присоединены к призматической опорной конструкции (23, 24, 25), которая неподвижно установлена внутри указанной призмы, образованной указанными панелями (11-19) в сложенном состоянии. 4. Устройство по п.3, отличающееся тем, что центральная панель (12, 15, 18) из указанных панелей(11-19) каждого уровня прочно присоединена к опорной конструкции (23, 24, 25), при этом указанные панели одного и того же уровня, смежные с центральной панелью (12, 15, 18) на обеих сторонах, присоединены с возможностью поворота к последней для складывания и раскладывания и, опционально, к ним последовательно присоединены с возможностью поворота дополнительные панели визуального вывода данных. 5. Устройство по п.3 или 4, отличающееся тем, что приводные средства содержат устройства с поршневым цилиндром и/или рычажные конструкции для обеспечения поворота панелей в пределах каждого уровня, которые присоединены к опорной конструкции (23-25) и каждой панели (11-19), которая должна быть повернута. 6. Устройство по любому из пп.1, 2, отличающееся тем, что приводные средства (23-25) содержат конструкции с поршневым цилиндром для обеспечения поворота в пределах каждого уровня указанных панелей (11-19), которые присоединены к опорной конструкции и каждой панели, которая должна быть повернута. 7. Устройство по любому из пп.3-6, отличающееся тем, что указанная общая вертикальная ось (29) выполнена из независимо приводимых в действие коаксиальных осей, каждая из которых прикреплена к опорной конструкции (23-25) соответствующего уровня для приведения во вращение каждого уровня панелей (11-19). 8. Устройство по любому из пп.1-7, отличающееся тем, что уровни (20-22) панелей размещены на основании, которое имеет такую же призматическую форму, как сложенные панели индивидуальных уровней (20-22). 9. Устройство по любому из пп.1-8, отличающееся тем, что панели (11-19) предназначены для показа неподвижных визуальных изображений на их видимой стороне, например, в виде печатных материалов. 10. Устройство по п.9, отличающееся тем, что панели (11-19), когда они установлены в развернутом виде в общей вертикальной плоскости, предназначены для показа одного связанного большого визуального изображения. 11. Устройство по любому из пп.1-8, отличающееся тем, что панели (11-19) предназначены для показа подвижного визуального изображения. 12. Устройство по п.9, отличающееся тем, что панели (11-19) выполнены в виде плоских экранов. 13. Устройство по п.12, отличающееся тем, что приводные средства выполнены с возможностью управления поворотом индивидуальных панелей (11-19) и вращением их опорных конструкций (23-25) в зависимости от содержания визуального изображения. 14. Устройство по п.5, отличающееся тем, что приводные средства выполнены в виде рычажной конструкции и содержат пятизвенный уровневый соединительный механизм (40-44), содержащий фиксированный соединительный элемент, выполненный в виде каркаса (40), первый подвижный соединительный элемент (42), присоединенный к первой фиксированной точке каркаса (40), причем каркас (40) присоединен при помощи второго (43) и третьего (44) подвижных соединительных элементов к панели(11-19), присоединенной ко второй фиксированной точке (45) каркаса (40), при этом второй и третий соединительные элементы (43, 44) дополнительно содержат два вспомогательных направляющих элемента (46, 47), гибко присоединенных к элементам (43, 44) и друг к другу для образования шарнирного четырехзвенника (43, 44, 46, 47) и шарнирного соединения (48 а), соединяющего вспомогательные направляющие элементы (46, 47) друг с другом и присоединенного к первому подвижному соединительному элементу (42) с помощью направляющего рычага (48) управления.
