Способ получения металла электролизом, система электролиза и анодная диафрагма

Номер патента: 18108

Опубликовано: 30.05.2013

Авторы: Курки Сейя, Тууппа Эро, Хиетала Кари

Скачать PDF файл.

Формула / Реферат

1. Система электролиза для получения металла электролизом из электролита, включающая

электролитические ванны (1), каждая из которых содержит аноды (2) и катоды (3), расположенные поочередно, причем каждый анод (2) окружен анодной диафрагмой (4), которая выполнена из материала, с регулируемым пропусканием электролита, и в которых металл осаждается на поверхности катода, а на аноде образуется кислород, и где рН анолита (7), находящегося в анодном пространстве (5) внутри анодной диафрагмы, ниже, чем рН католита (8), находящегося в катодном пространстве (6) снаружи анодной диафрагмы, так что обеспечивается непрерывное течение электролита из катодного пространства в анодное пространство, где он становится анолитом;

средство подачи католита в катодное пространство и удаления его переливом,

средства удаления анолита из каждой анодной диафрагмы по отдельности, причем указанные средства удаления анолита (7) включают переливную трубу (9) для каждой анодной диафрагмы (4), которая включает верхний конец (10), выходящий в верхнюю область анодной диафрагмы, задавая уровень анолита в анодной диафрагме,

отличающаяся тем, что переливная труба (9) включает

первый элемент (14) трубы, соединенный с анодной диафрагмой (4), верхний конец (10) указанного первого элемента трубы находится внутри анодной диафрагмы, а нижний конец (15) первого элемента трубы проходит в катодное пространство (6) снаружи анодной диафрагмы (4), первый элемент (14) трубы включает первый вертикальный участок (А) вблизи нижнего конца (15),

второй элемент трубы (16), жестко присоединенный к вертикальной стенке (17) электролитической ванны (1), верхний конец (18) второго элемента трубы проходит в катодное пространство (6), причем указанный второй элемент трубы (16) включает второй вертикальный участок (В), который находится в области верхнего конца (18) и имеет внешний диаметр (d) меньше, чем внутренний диаметр (D) первого вертикального участка (А) так, что когда анодную диафрагму опускают, нижний конец (15) первого элемента (14) трубы насаживается на верхний конец (18) второго элемента трубы (16) и второй вертикальный участок (В) входит внутрь первого вертикального участка (А).

2. Система по п.1, отличающаяся тем, что нижний конец (19) второго элемента (16) трубы проходит наружу ванны (1).

3. Система по п.1 или 2, отличающаяся тем, что она имеет кольцевое уплотнение (20), установленное внутри первого вертикального участка и/или поверх второго вертикального участка для уплотнения соединения труб.

4. Система по любому из пп.1-3, отличающаяся тем, что запорный клапан (21) расположен во втором элементе (16) трубы.

5. Система по любому из пп.2-4, отличающаяся тем, что второй элемент (16) трубы включает прозрачный компонент (22), расположенный снаружи ванны, чтобы обеспечить возможность визуального наблюдения скорости потока анолита (7).

6. Система по любому из пп.1-5, отличающаяся тем, что второй элемент (16) трубы включает третий вертикальный участок (С), расположенный так, что он проходит вертикально внутрь вертикальной стенки (17) ванны вниз ко дну (23) ванны.

7. Система по любому из пп.1-6, отличающаяся тем, что включает коллектор (11) для приема анолита (7), который отбирают с помощью переливных труб (9).

8. Система по любому из пп.1-7, отличающаяся тем, что нижний конец (19) второго элемента (16) трубы выполнен таким образом, что он выходит в коллектор (11), который представляет собой трубу или желоб.

9. Система по п.8, отличающаяся тем, что включает коллекторную емкость (12) для приема анолита (7) из коллектора.

10. Система по п.9, отличающаяся тем, что включает насос (24) для откачки анолита (7) из коллекторной емкости (12).

11. Система по п.9 или 10, отличающаяся тем, что включает воздушный импеллер (25) для создания пониженного давления в коллекторной емкости (12) для отсасывания кислорода из анодных диафрагм (4) посредством переливных труб (9).

12. Система по любому из пп.1-11, отличающаяся тем, что анодная диафрагма (4) включает

каркас (26), включающий подвес (27) для подвешивания в ванне;

тканевую диафрагму (28), состоящую из диафрагменной ткани и закрепленную поверх каркаса (26);

уплотняющую прокладку (29), состоящую из эластичного материала, такого как резина, закрепленную на верхнем конце каркаса (26) и снабженную удлиненными отверстиями (30), через которые анод (2) проходит внутрь тканевой диафрагмы (28).

13. Система по п.12, отличающаяся тем, что анодная диафрагма (4) включает отсасывающую трубу (13), которая выполнена так, что проходит через уплотняющую прокладку (29), и через которую может осуществляться отсасывание кислорода из анодной диафрагмы.

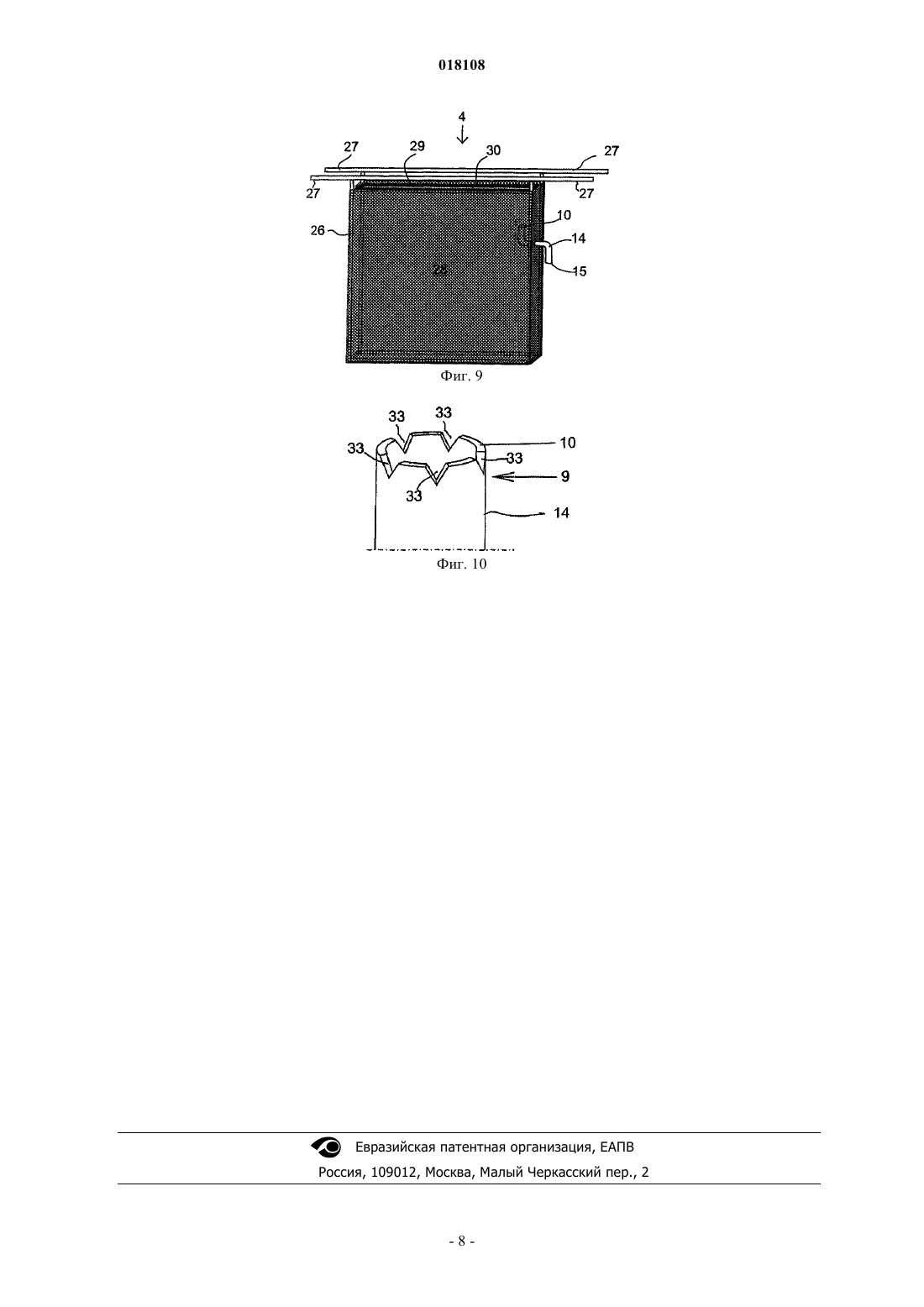

Рисунок 1

Текст

Смотреть все

СПОСОБ ПОЛУЧЕНИЯ МЕТАЛЛА ЭЛЕКТРОЛИЗОМ, СИСТЕМА ЭЛЕКТРОЛИЗА И АНОДНАЯ ДИАФРАГМА В предлагаемом способе получения металла электролизом из электролита в электролитической ванне (1) анолит (7) удаляют из каждой анодной диафрагмы (4) переливом посредством переливной трубы (9), верхний конец (10) которой определяет уровень анолита в анодной диафрагме так, что уровень анолита поддерживают ниже, чем уровень католита. В системе для удаления анолита (7) для каждой анодной диафрагмы (4) обеспечивают переливную трубу, включающую верхний конец(10), который выходит в область верхней части анодной диафрагмы, определяя уровень анолита в анодной диафрагме так, что уровень анолита ниже, чем уровень католита. Анодная диафрагма (4) включает переливную трубу (9), верхний конец (10) которой выходит внутрь анодной диафрагмы в область верхнего конца анодной диафрагмы для определения уровня анолита в анодной диафрагме,причем переливная труба проходит наружу анодной диафрагмы. Область техники Изобретение относится к способу, определенному в ограничительной части п.1 формулы изобретения. Также изобретение относится к системе электролиза, определенной в ограничительной части п.8 формулы изобретения. Кроме того, изобретение относится к анодной диафрагме, определенной в ограничительной части п.22 формулы изобретения. Уровень техники При электролизе металл получают электролизом из металлической соли, которую растворяют в электролите. Получение электролизом происходит в электролитической ванне, которая содержит аноды и катоды, расположенные поочередно. Каждый анод расположен внутри анодной диафрагмы, которая выполнена из материала, пропускающего электролит регулируемым образом. Анодная диафрагма определяет анодное пространство внутри нее, а катоды расположены в свободном катодном пространстве,которое окружает анодную диафрагму. При подаче электрического тока в систему металл осаждается на поверхности катода, а на аноде образуется кислород. рН анолита внутри анодной диафрагмы ниже (приблизительно 1), чем рН католита в катодном пространстве (приблизительно 3-4); вследствие этого электролит непрерывно протекает из катодного пространства в анодное пространство внутри анодной диафрагмы. Анолит представляет собой электролит, который окружает анод, а католит представляет собой электролит, который окружает катод. Электролит подают в катодное пространство и удаляют переливом. Анолит непрерывно удаляют из каждой анодной диафрагмы. В патенте ZA 9810968 (Filtaquip (Propriatary) Limited) описана анодная диафрагма в сборе, где каркас анодной диафрагмы снабжен воздушными каналами, через которые кислород и анолит можно отсасывать из анодной диафрагмы посредством создания пониженного давления. Много проблем связано с удалением анолита с помощью вакуумного отсасывания. Например, каждая ванна может содержать приблизительно 60 анодных диафрагм, и комплект ванн, сформированный из ряда ванн, может включать десятки ванн, следующих друг за другом. Поскольку вакуум-отсос стремится удалить наибольшее количество анолита из той анодной диафрагмы, которая содержит наименьшее количество анолита, очень трудно регулировать вакуумное отсасывание анолита так, чтобы равное количество анолита непрерывно отсасывалось из каждой анодной диафрагмы. Следовательно, уровень анолита значительно изменяется в различных анодных диафрагмах. Повреждение анодной диафрагмы, такие как щель в ней, может вызвать смешивание анолита с католитом, которое в свою очередь ускоряет образование азота, ослабляющего осаждение металла на катоде. При удалении анолита по принципу отсасывания трудно обнаружить повреждения анодной диафрагмы. Цель изобретения Целью изобретения является устранение недостатков, указанных выше. В частности, целью изобретения является обеспечение способа, системы и анодной диафрагмы, которые позволяют поддерживать уровень анолита точно на заранее заданном уровне в каждой анодной диафрагме. Еще одной целью изобретения является обеспечение способа, системы и анодной диафрагмы, которые позволяют беспрепятственно наблюдать повреждения на анодной диафрагме. Описание изобретения Отличительные признаки способа по изобретению изложены в п.1 формулы изобретения. Отличительные признаки системы электролиза по изобретению изложены п.8 формулы изобретения. Отличительные признаки анодной диафрагмы по изобретению изложены в п.22 формулы изобретения. В соответствии с изобретением в способе анолит удаляют из каждой анодной диафрагмы переливом посредством переливной трубы, верхний конец которой определяет уровень анолита в анодной диафрагме так, что уровень анолита поддерживают ниже уровня католита. В соответствии с изобретением в системе средство удаления анолита из анодной диафрагмы включает переливную трубу для каждой анодной диафрагмы, включающую верхний конец, который выходит в верхнюю часть анодной диафрагмы, определяя уровень анолита в анодной диафрагме так, что уровень анолита ниже, чем уровень католита. Анодная диафрагма в соответствии с изобретением включает каркас, содержащий подвес, предназначенный для подвешивания в ванне, тканевую диафрагму, выполненную из диафрагменной ткани и закрепленную поверх каркаса, и средство удаления анолита из анодной диафрагмы. В соответствии с изобретением средство удаления анолита из анодной диафрагмы включает переливную трубу, верхний конец которой выходит внутрь анодной диафрагмы в область верхнего конца анодной диафрагмы, определяя уровень анолита в анодной диафрагме, причем переливная труба проходит наружу из анодной диафрагмы. Преимущество изобретения состоит в том, что верхний конец переливной трубы очень точно определяет максимальный уровень анолита в анодной диафрагме. Повреждения на анодной диафрагме легко наблюдать, так как при этом уровень анолита в анодной диафрагме поднимается выше чем обычно и поток анолита в переливной трубе увеличивается в значительной степени, что можно легко заметить и соответственно начать принимать меры по исправлению. В одном воплощении способа анолит транспортируют из переливной трубы в коллектор и далее в коллекторную емкость. В одном воплощении способа анолит возвращают из коллекторной емкости в процесс растворения. В одном воплощении способа кислород отсасывают из анодной диафрагмы. Кислород очищают,сжимают и используют, например, в процессе растворения. В одном воплощении способа кислород отсасывают из анодной диафрагмы через переливную трубу. В одном воплощении способа кислород отсасывают из анодной диафрагмы через отдельную отсасывающую трубу. В одном воплощении системы переливная труба включает первый элемент трубы, соединенный с анодной диафрагмой, указанный верхний конец которого находится внутри анодной диафрагмы. Нижний конец первого элемента трубы проходит внутрь катодного пространства наружу анодной диафрагмы. В одном воплощении системы переливная труба включает второй элемент трубы, жестко присоединенный к вертикальной стенке электролитической ванны, верхний конец второго элемента проходит внутрь катодного пространства и второй элемент трубы включает нижний конец, выходящий наружу ванны. Кроме того, переливная труба включает средство быстроразъемного присоединения нижнего конца первого элемента трубы с верхним концом второго элемента трубы. Для технического обслуживания анодную диафрагму можно вынимать из ванны, при этом быстроразъемное соединение переливной трубы разъединяют. Соответственно, новую или прошедшую техническое обслуживание анодную диафрагму можно опустить в ванну и быстроразъемное соединение переливной трубы входит в зацепление. В одном воплощении системы первый элемент трубы включает первый вертикальный участок в области нижнего конца. Второй элемент трубы включает второй вертикальный участок, который находится в области верхнего конца и имеет внешний диаметр меньше, чем внутренний диаметр первого вертикального участка, так что, если нижний конец первого элемента трубы соединен с верхним концом второго элемента трубы, первый вертикальный участок может вмещать второй вертикальный участок внутрь, когда анодную диафрагму опускают. Кольцевое уплотнение устанавливают внутри первого вертикального участка и/или поверх второго вертикального участка для уплотнения соединения труб. В одном воплощении системы запорный клапан располагают во втором элементе трубы. Закрывая запорный клапан, прерывают поток католита из переливной трубы в коллектор при удалении анодной диафрагмы из ванны, например, для технического обслуживания. В одном воплощении системы второй элемент трубы включает прозрачный компонент, который обеспечит возможность визуального наблюдения снаружи ванны скорости потока анолита. В одном воплощении системы второй элемент трубы включает третий вертикальный участок, расположенный так, что он проходит вертикально внутрь вертикальной стенки ванны вниз ко дну ванны В одном воплощении система включает коллектор для приема анолита, который собирают с помощью переливных труб. В одном воплощении системы нижний конец второго элемента трубы выполнен так, что выходит в коллектор, который представляет собой трубу или желоб. Если коллектор представляет собой желоб,благодаря чему можно увидеть поток перелива, выходящий из переливных труб, нет необходимости в обеспечении особого прозрачного компонента во втором элементе трубы. В одном воплощении система включает коллекторную емкость для сбора анолита из коллектора. В одном воплощении система включает нанос для отсасывания анолита из коллекторной емкости. В одном воплощении система включает воздушный импеллер для создания пониженного давления в коллекторной емкости, чтобы отсасывать кислород из анодных диафрагм через переливные трубы. В одном воплощении системы анодная диафрагма включает каркас, содержащий подвес, предназначенный для подвешивания в ванне, тканевую диафрагму, выполненную из диафрагменной ткани и закрепленную поверх каркаса, и уплотняющую прокладку, выполненную из эластичного материала, такого как резина, закрепленную на конце каркаса и снабженную удлиненными отверстиями, через которые анод проходит внутрь тканевой диафрагмы. В одном воплощении системы анодная диафрагма включает отсасывающую трубу, которая выполнена так, что проходит через уплотняющую прокладку, и посредством которой кислород можно отсасывать из анодной диафрагмы. В одном воплощении анодная диафрагма включает уплотняющую прокладку, закрепленную на верхнем конце каркаса, в которой выполнены удлиненные отверстия, через которые анод проталкивают внутрь тканевой диафрагмы, посредством чего внутри анодной диафрагмы, между уплотняющей прокладкой и уровнем анолита задают промежуток, из которого отсасывают кислород. В одном воплощении анодной диафрагмы уплотняющая прокладка снабжена отсасывающей трубой для отсасывания кислорода из анодной диафрагмы. Описание фигур Далее изобретение описано более подробно посредством примеров и со ссылками на прилагаемые чертежи, где на фиг. 1 представлено схематическое изображение поперечного сечения части электролитической ванны, которая относится к воплощению системы электролиза в соответствии с изобретением; на фиг. 2 - поперечное сечение II-II ванны на фиг. 1; на фиг. 3-5 - альтернативное расположение переливной трубы и коллектора для схемы компоновки по фиг. 2; на фиг. 6 - схематическое изображение поперечного сечения части электролитической ванны, которая относится к воплощению системы электролиза в соответствии с изобретением; на фиг. 7 и 8 - предпочтительное соединение труб для соединения первого и второго элементов переливной трубы; на фиг. 9 - схематический и аксонометрический вид сбоку воплощения анодной диафрагмы, как видно наклонно сверху; на фиг. 10 - аксонометрический вид воплощения верхнего конца переливной трубы. Подробное описание изобретения На фиг. 1 и 2 представлена система электролиза, которая подходит для получения электролизом металлов, таких как никель, кобальт или серебро, из кислого электролита, содержащего соли указанных металлов. Система включает электролитическую ванну 1, часть которой представлена на фиг. 1. Ванна 1 включает аноды 2 и катоды 3, расположенные поочередно. Аноды 2 представляют собой свинцовые аноды или титановые аноды. Катоды 3 предпочтительно являются постоянными катодами, изготовленными из кислотостойкой высококачественной стали. Как показано на фиг. 2, аноды 2 находятся внутри анодных диафрагм 4, пропускающих электролит регулируемым образом. Катоды 3 расположены в свободном пространстве внутри ванны. Анодная диафрагма 4 определяет анодное пространство 5 внутри нее и свободное катодное пространство 6 снаружи,где расположены катоды 3. Металл осаждается на поверхность катодов 3, а кислород образуется на анодах 2. Уровень рН анолита 7 в анодной диафрагме 3 (рН составляет приблизительно 1) ниже, чем уровень рН католита 8 в катодном пространстве 6 (рН приблизительно составляет 3-4), так что электролит непрерывно перетекает из катодного пространства в анодное пространство внутрь анодной диафрагмы так,чтобы она включала анолит. Система включает средство подачи католита в катодное пространство и удаления его из ванны переливом (не показано). Для удаления анолита отдельно из каждой анодной диафрагмы для каждой анодной диафрагмы 4 обеспечивают переливную трубу 9, верхний конец 10 которой выходит в верхнюю области анодной диафрагмы 4. Расположение верхнего конца 10 определяет уровень анолита в анодной диафрагме так, что уровень анолита ниже, чем уровень католита на расстояние Н. Указанная разница Н уровней обычно составляет приблизительно 2-3 см. На фиг. 1 показано, что переливная труба 9 включает первый элемент 14 трубы, соединенный с анодной диафрагмой 4. Верхний конец 10 находится внутри анодной диафрагмы 4, а нижний конец 15 проходит в катодное пространство 6 наружу анодной диафрагмы 4. Кроме того, переливная труба 9 включает второй элемент 16 трубы, который жестко присоединен к вертикальной стенке 17 электролитической ванны 1. Верхний конец 18 второго элемента трубы проходит в катодное пространство 6. Нижнийконец 19 второго элемента трубы выходит наружу ванны 1. Запорный клапан 21 располагают во втором элементе 16 трубы. Анолит 7, который собирают с помощью переливных труб 9, сливают в коллектор 11 из нижнего конца 19 второго элемента 16 трубы. На фиг. 2 коллектор 11 представляет собой трубу, соединенную с вертикальной стенкой 17 ванны. Второй элемент 16 трубы включает прозрачный компонент 22, который обеспечивает возможность визуального наблюдения снаружи ванны скорости потока анолита 7. На фиг. 3 показано воплощение, где коллектор 11 представляет собой трубу внутри ванны. В данном случае второй элемент 16 трубы и запорный клапан 21 также находятся внутри ванны. На фиг. 4 показано воплощение, где коллектор 11 представляет собой трубу, расположенную внутри вертикальной стенки 17 ванны. На фиг. 5 показано воплощение, где коллектор 11 представляет собой желоб, присоединенный к вертикальной стенке 17 ванны. Перетекание анолита 7 в желоб из нижнего конца 19 второго элемента 16 трубы можно легко наблюдать визуально. На фиг. 6 представлена система, которая позволяет располагать электролитические ванны 1 как можно ближе друг к другу. Это возможно благодаря третьему вертикальному участку С, который является частью второго элемента 16 трубы и расположен так, что он проходит вертикально внутри вертикальной стенки 17 ванны вниз ко дну 23 ванны, таким образом коллекторы 11 находятся ниже ванн. На фиг. 7 и 8 представлено быстроразъемное соединение между нижним концом 15 первого элемента 14 трубы и верхним концом 18 второго элемента трубы, просто состоящее из концов труб, входящих друг в друга. Первый элемент 14 трубы включает первый вертикальный участок А вблизи нижнего конца. Второй элемент 16 трубы включает второй вертикальный участок В в области верхнего конца 18,причем его внешний диаметр d меньше, чем внутренний диаметр D первого вертикального участка. Таким образом, когда нижний конец 15 первого элемента 14 трубы прилегает к верхнему концу 18 второго элемента 16 трубы, первый вертикальный участок может вмещать второй вертикальный участок внутрь,когда анодную диафрагму опускают (с правой стороны на фиг. 6). Кольцевое уплотнение 20 установлено внутри первого вертикального участка А и/или поверх второго вертикального участка В, как показано на чертеже, чтобы уплотнить соединение труб. Уплотнение 20 может представлять собой манжетное уплот-3 018108 нение, показанное на чертеже, или уплотнительное кольцо. Как дополнительно показано на фиг. 6, анолит протекает из коллектора 11 в коллекторную емкость 12, из которой его можно откачивать с помощью насоса 24, чтобы повторно использовать в процессе растворения. В системе на фиг. 6 кислород также собирают в коллекторной емкости 12 через переливные трубы 9 и коллекторы 11. С этой целью располагают воздушный импеллер 25, создавая пониженное давление в коллекторной емкости 12, и дополнительно через коллекторы 11 и переливные трубы 9 в анодных диафрагмах 4, так что кислород поглощается из анодных диафрагм в переливные трубы 9 и, наконец, в коллекторную емкость 12, откуда его удаляют для дальнейшей обработки. Кислород можно очищать, сжимать и использовать, например, в процессе растворения или в других процессах. На фиг. 6 также показаны колпаки 32 для сбора водорода, расположенные сверху ванн, и их можно использовать, при необходимости, для извлечения водорода и металлического тумана, образующихся вследствие электролиза. На фиг. 9 представлена анодная диафрагма 4 без катода. Анодная диафрагма включает каркас 26,включающий подвес 27, с помощью которого анодную диафрагму подвешивают на опорах в верхней части ванны. Поверх каркаса 26 расположена тканевая диафрагма 28, состоящая из диафрагменной ткани. Электролит протекает через диафрагменную ткань со скоростью потока, которая зависит от свойств проницаемости и которая может составлять 200-400 л/м 2/ч. Резиновая уплотняющая прокладка 29 расположена в верхнем конце каркаса 26, чтобы предотвратить свободный выход кислорода в окружающую среду. Уплотняющая прокладка 29 снабжена удлиненным отверстием 30, через которое анод 2 проталкивают внутрь тканевой диафрагмы 28. В воплощениях на фиг. 2-5 отсасывающая труба 13 включена в анодную диафрагма 4 и выполнена так, что она проходит через уплотняющую прокладку 29. Кислород отсасывают из анодной диафрагмы 4 через отсасывающую трубу 13. На фиг. 10 представлен фрагмент воплощения верхнего конца 10 первого элемента 14 трубы, снабженного V-образными вырезами 33. В данном воплощении скорость перетекания анолита зависит от уровня анолита относительно верхнего конца 10переливной трубы, увеличиваясь в направлении верхнего конца V-образных вырезов 33. Изобретение не ограничено только примерами воплощений, описанных выше, возможны различные изменения в пределах области защиты изобретения, определяемой формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система электролиза для получения металла электролизом из электролита, включающая электролитические ванны (1), каждая из которых содержит аноды (2) и катоды (3), расположенные поочередно, причем каждый анод (2) окружен анодной диафрагмой (4), которая выполнена из материала с регулируемым пропусканием электролита, и в которых металл осаждается на поверхности катода, а на аноде образуется кислород, и где рН анолита (7), находящегося в анодном пространстве (5) внутри анодной диафрагмы, ниже, чем рН католита (8), находящегося в катодном пространстве (6) снаружи анодной диафрагмы, так что обеспечивается непрерывное течение электролита из катодного пространства в анодное пространство, где он становится анолитом; средство подачи католита в катодное пространство и удаления его переливом,средства удаления анолита из каждой анодной диафрагмы по отдельности, причем указанные средства удаления анолита (7) включают переливную трубу (9) для каждой анодной диафрагмы (4), которая включает верхний конец (10), выходящий в верхнюю область анодной диафрагмы, задавая уровень анолита в анодной диафрагме,отличающаяся тем, что переливная труба (9) включает первый элемент (14) трубы, соединенный с анодной диафрагмой (4), верхний конец (10) указанного первого элемента трубы находится внутри анодной диафрагмы, а нижний конец (15) первого элемента трубы проходит в катодное пространство (6) снаружи анодной диафрагмы (4), первый элемент (14) трубы включает первый вертикальный участок (А) вблизи нижнего конца (15),второй элемент трубы (16), жестко присоединенный к вертикальной стенке (17) электролитической ванны (1), верхний конец (18) второго элемента трубы проходит в катодное пространство (6), причем указанный второй элемент трубы (16) включает второй вертикальный участок (В), который находится в области верхнего конца (18) и имеет внешний диаметр (d) меньше, чем внутренний диаметр (D) первого вертикального участка (А) так, что когда анодную диафрагму опускают, нижний конец (15) первого элемента (14) трубы насаживается на верхний конец (18) второго элемента трубы (16) и второй вертикальный участок (В) входит внутрь первого вертикального участка (А). 2. Система по п.1, отличающаяся тем, что нижний конец (19) второго элемента (16) трубы проходит наружу ванны (1). 3. Система по п.1 или 2, отличающаяся тем, что она имеет кольцевое уплотнение (20), установленное внутри первого вертикального участка и/или поверх второго вертикального участка для уплотнения соединения труб. 4. Система по любому из пп.1-3, отличающаяся тем, что запорный клапан (21) расположен во втором элементе (16) трубы. 5. Система по любому из пп.2-4, отличающаяся тем, что второй элемент (16) трубы включает прозрачный компонент (22), расположенный снаружи ванны, чтобы обеспечить возможность визуального наблюдения скорости потока анолита (7). 6. Система по любому из пп.1-5, отличающаяся тем, что второй элемент (16) трубы включает третий вертикальный участок (С), расположенный так, что он проходит вертикально внутрь вертикальной стенки (17) ванны вниз ко дну (23) ванны. 7. Система по любому из пп.1-6, отличающаяся тем, что включает коллектор (11) для приема анолита (7), который отбирают с помощью переливных труб (9). 8. Система по любому из пп.1-7, отличающаяся тем, что нижний конец (19) второго элемента (16) трубы выполнен таким образом, что он выходит в коллектор (11), который представляет собой трубу или желоб. 9. Система по п.8, отличающаяся тем, что включает коллекторную емкость (12) для приема анолита(7) из коллектора. 10. Система по п.9, отличающаяся тем, что включает насос (24) для откачки анолита (7) из коллекторной емкости (12). 11. Система по п.9 или 10, отличающаяся тем, что включает воздушный импеллер (25) для создания пониженного давления в коллекторной емкости (12) для отсасывания кислорода из анодных диафрагм (4) посредством переливных труб (9). 12. Система по любому из пп.1-11, отличающаяся тем, что анодная диафрагма (4) включает каркас (26), включающий подвес (27) для подвешивания в ванне; тканевую диафрагму (28), состоящую из диафрагменной ткани и закрепленную поверх каркаса (26); уплотняющую прокладку (29), состоящую из эластичного материала, такого как резина, закрепленную на верхнем конце каркаса (26) и снабженную удлиненными отверстиями (30), через которые анод (2) проходит внутрь тканевой диафрагмы (28). 13. Система по п.12, отличающаяся тем, что анодная диафрагма (4) включает отсасывающую трубу(13), которая выполнена так, что проходит через уплотняющую прокладку (29), и через которую может осуществляться отсасывание кислорода из анодной диафрагмы.

МПК / Метки

МПК: C25C 7/04, C25C 1/00, C25C 7/06

Метки: анодная, получения, система, диафрагма, способ, электролиза, электролизом, металла
