Усовершенствованная конструкция гидравлической опоры для опалубки

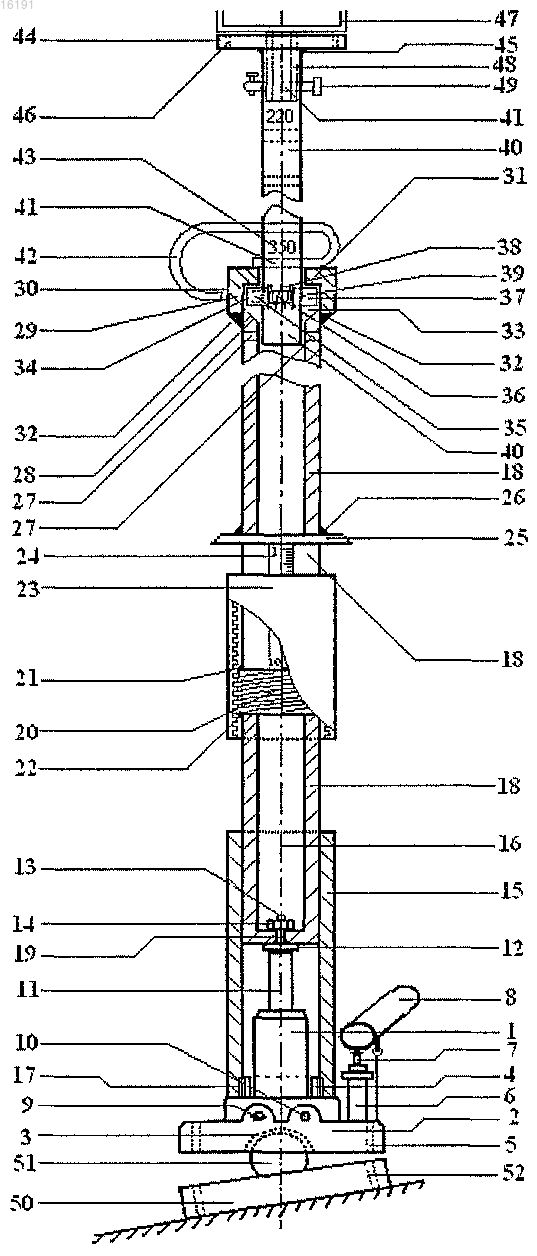

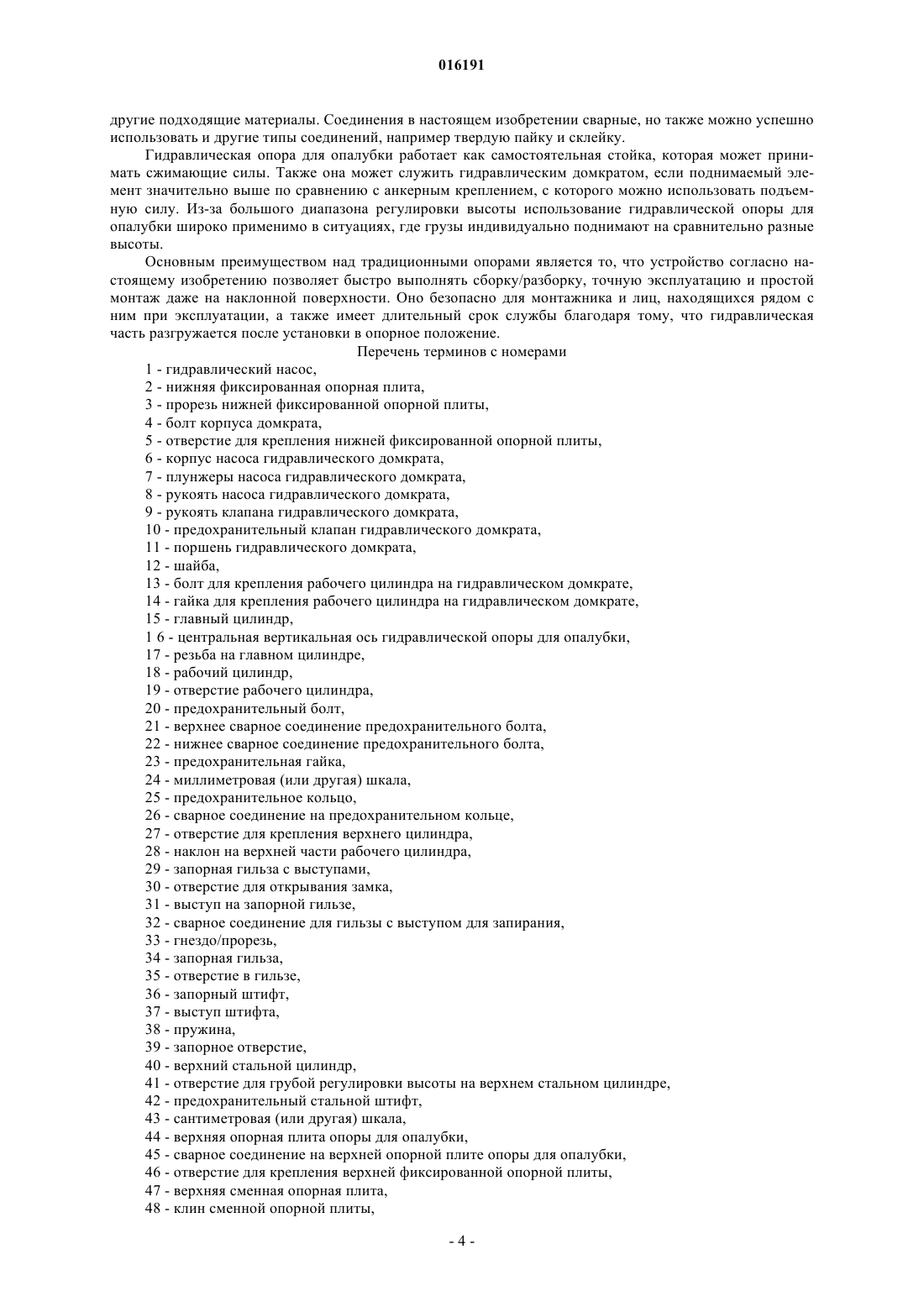

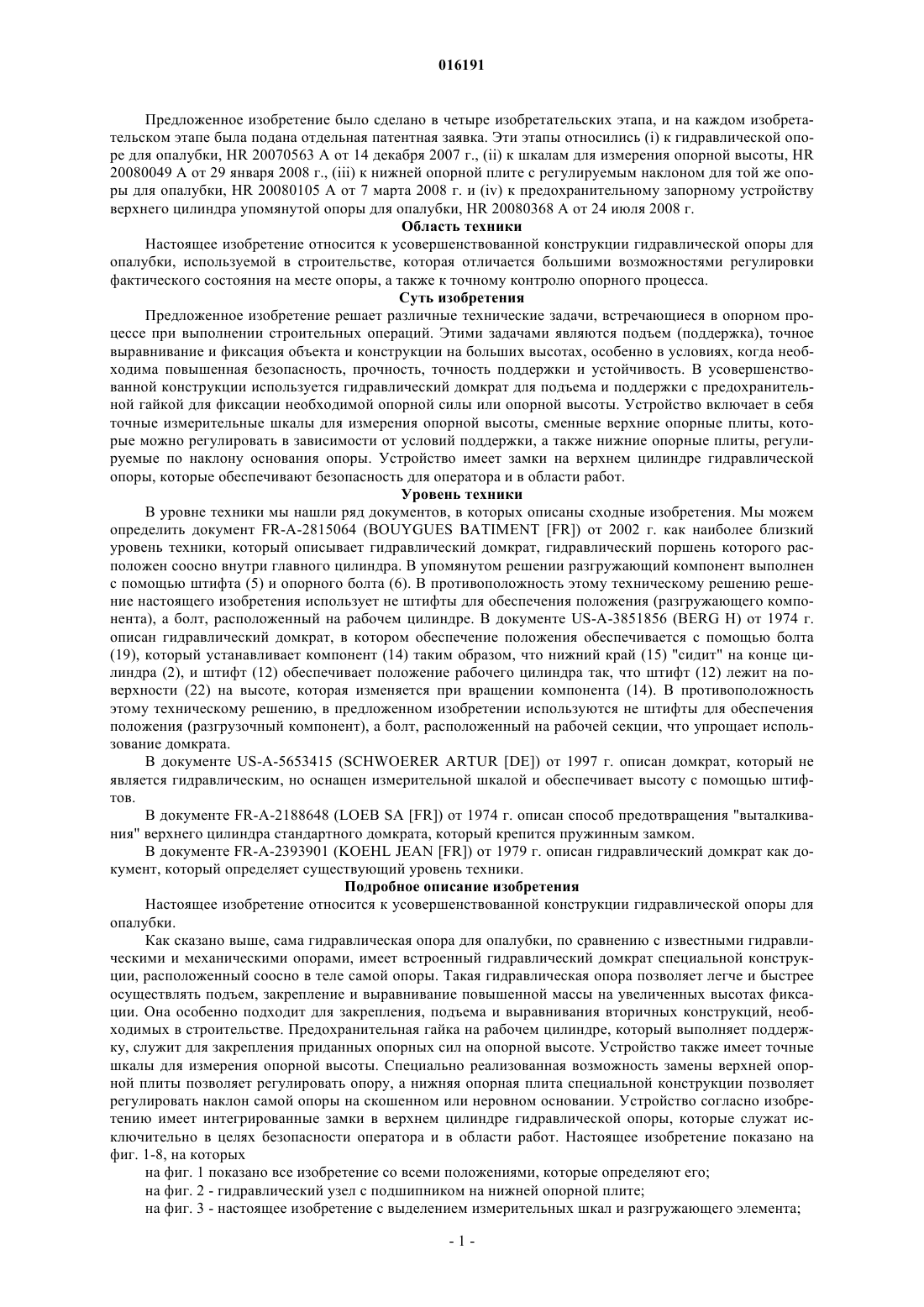

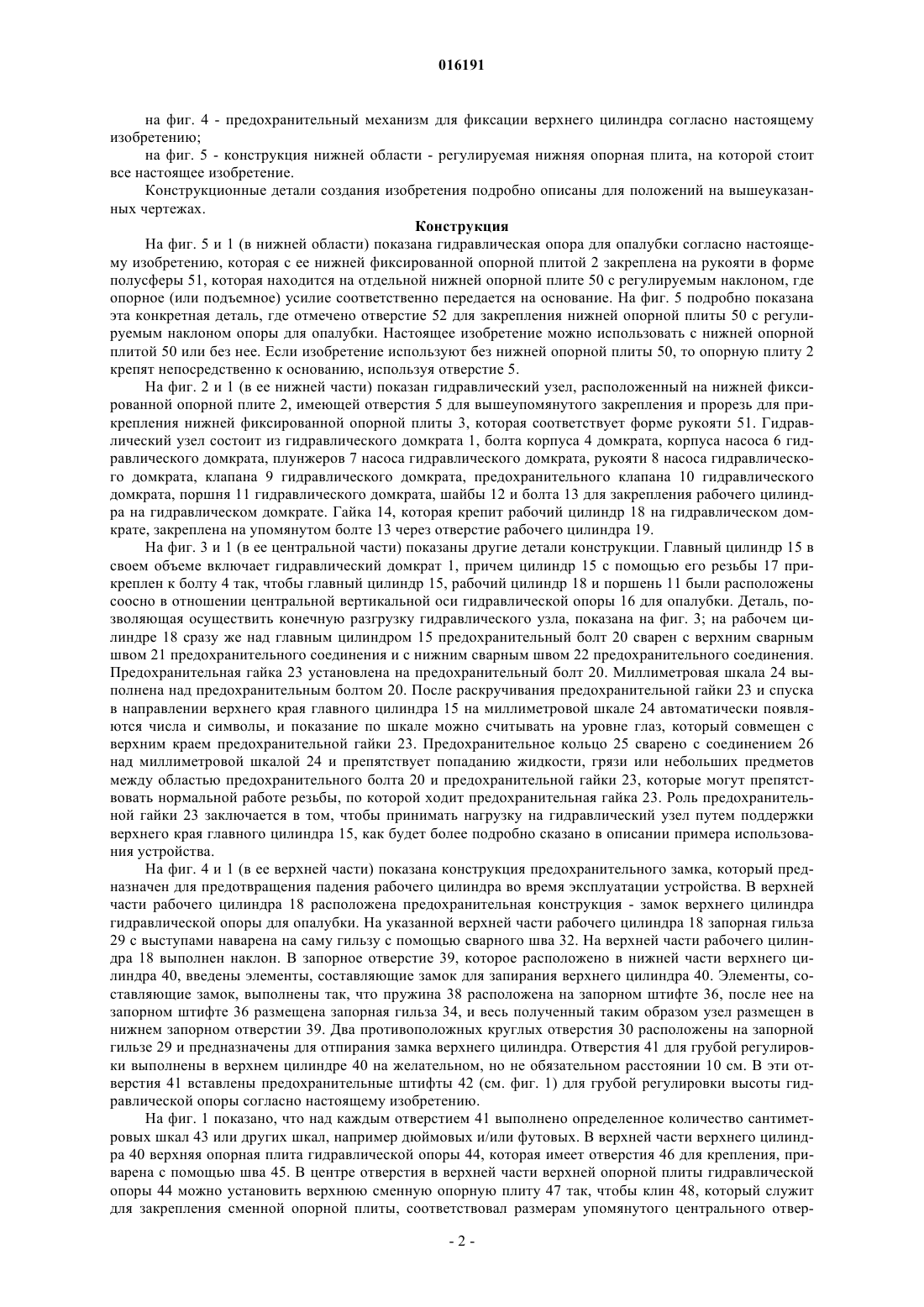

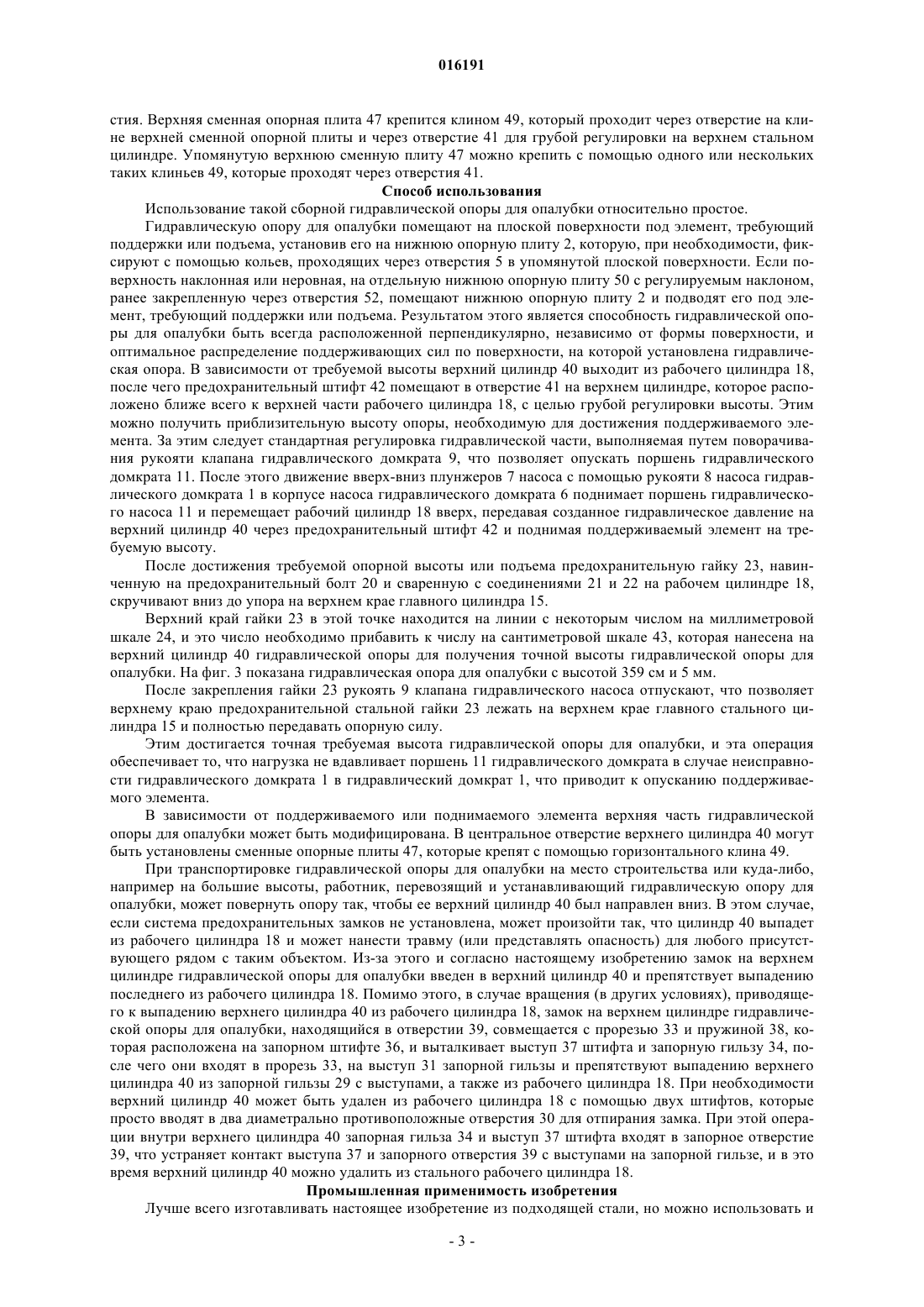

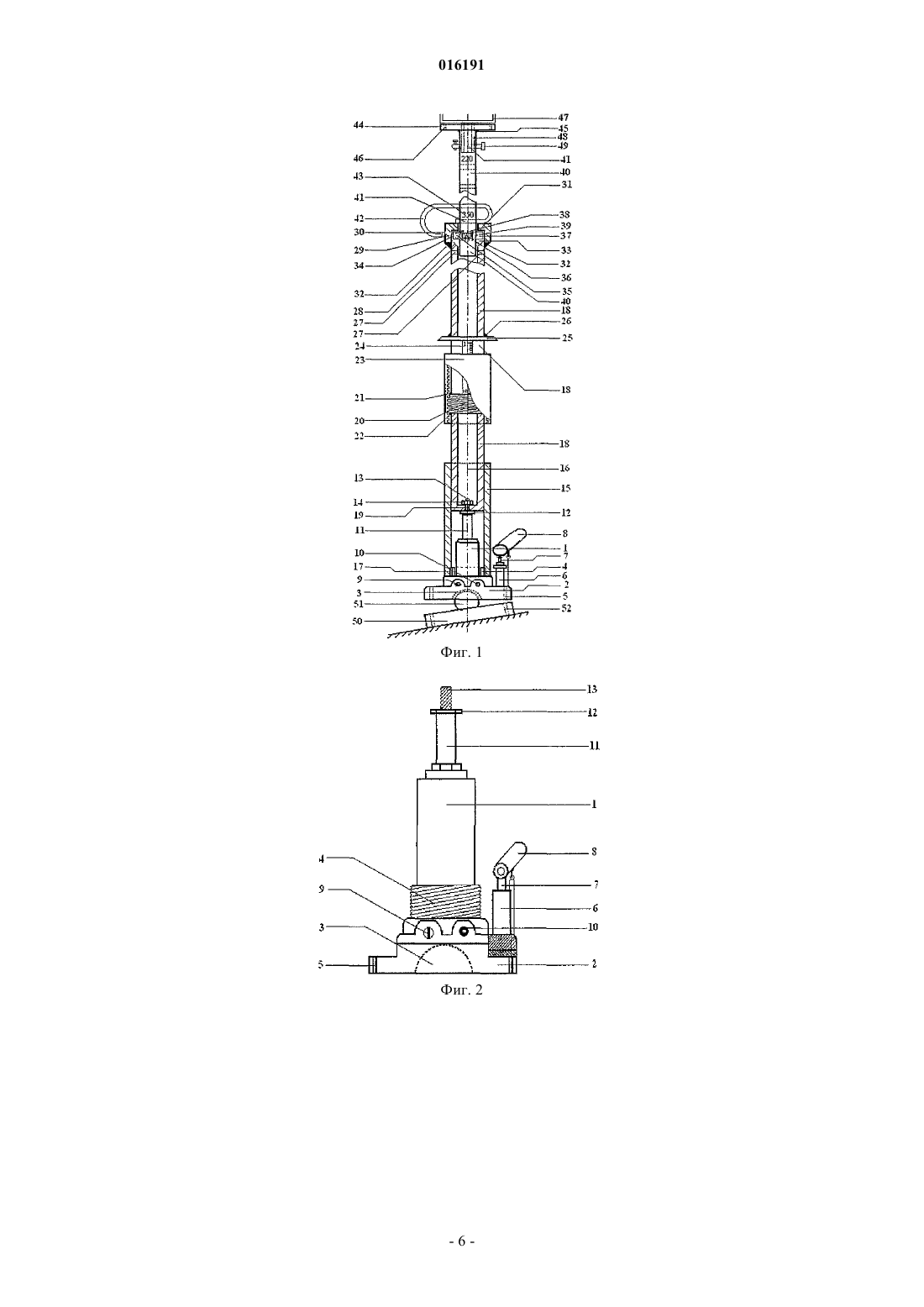

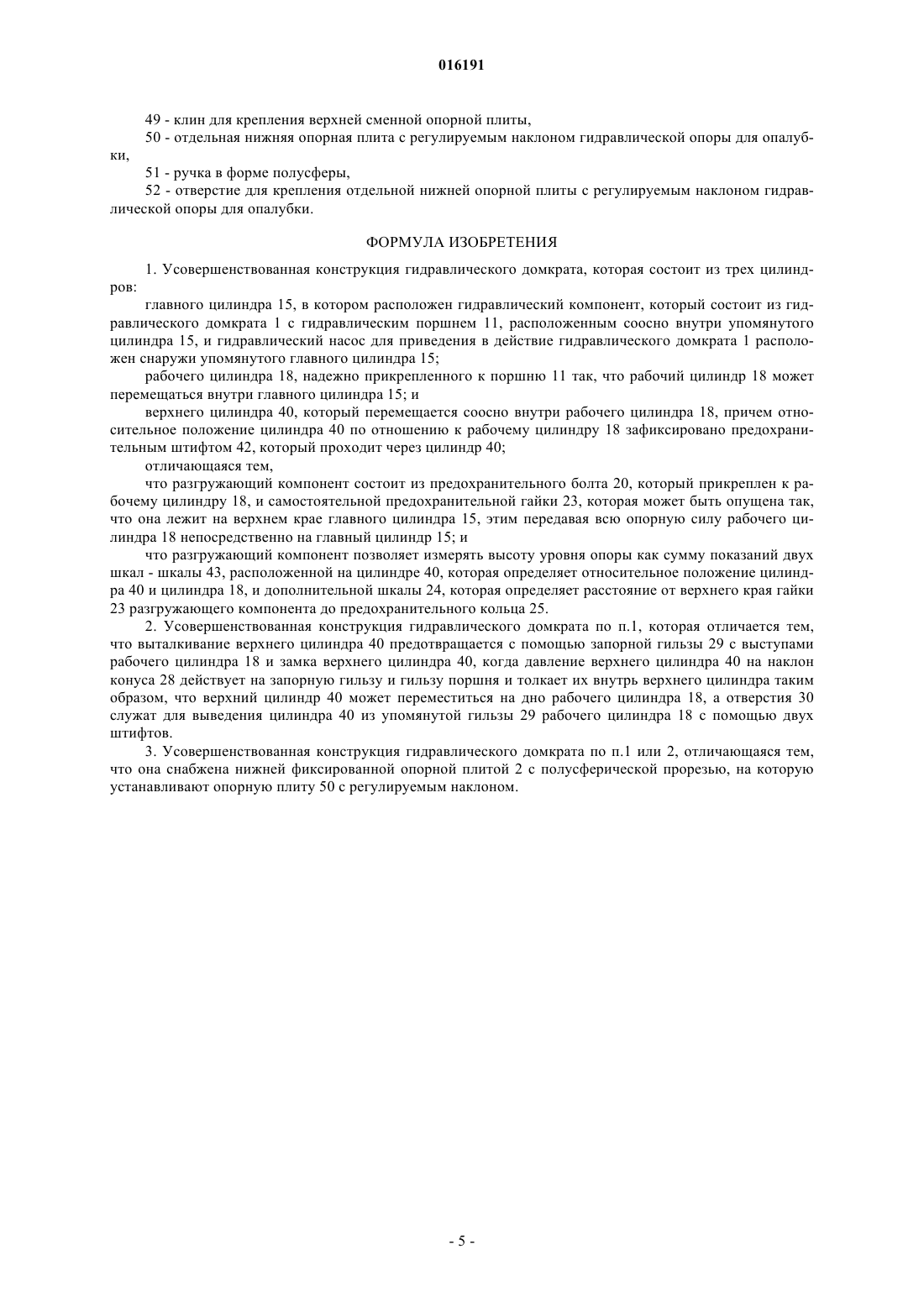

УСОВЕРШЕНСТВОВАННАЯ КОНСТРУКЦИЯ ГИДРАВЛИЧЕСКОЙ ОПОРЫ ДЛЯ ОПАЛУБКИ Усовершенствованная конструкция гидравлической опоры для опалубки состоит из гидравлического домкрата 1, прикрепленного болтом корпуса 4 домкрата на резьбу 17 главного цилиндра 15, а также прикрепленного болтом для закрепления рабочего цилиндра 18 на гидравлической опоре 13, причем рабочий цилиндр расположен внутри главного цилиндра 15. Над предохранительным болтом 20 расположена миллиметровая шкала 24, которая вместе с сантиметровой шкалой 43 дает точную опорную высоту гидравлической опоры для опалубки. Замок на верхнем цилиндре гидравлической опоры для опалубки предотвращает неконтролируемое выпадение верхнего цилиндра 40 из рабочего цилиндра 18. Используя возможный вариант установки сменных верхних опорных плит 47, можно поднимать (и поддерживать) грузы разной формы, и используя отдельные нижние опорные плиты 50 с регулируемым наклоном, можно устанавливать опору на наклонные и неровные поверхности. Это устраняет опасность кручения или повреждения опоры, а закрепление предохранительной гайки 23 на верхнем крае главного стального цилиндра 15 устраняет длительное воздействие опорных нагрузок на гидравлический домкрат 1. 016191 Предложенное изобретение было сделано в четыре изобретательских этапа, и на каждом изобретательском этапе была подана отдельная патентная заявка. Эти этапы относились (i) к гидравлической опоре для опалубки, HR 20070563 A от 14 декабря 2007 г., (ii) к шкалам для измерения опорной высоты, HR 20080049 A от 29 января 2008 г., (iii) к нижней опорной плите с регулируемым наклоном для той же опоры для опалубки, HR 20080105 A от 7 марта 2008 г. и (iv) к предохранительному запорному устройству верхнего цилиндра упомянутой опоры для опалубки, HR 20080368 A от 24 июля 2008 г. Область техники Настоящее изобретение относится к усовершенствованной конструкции гидравлической опоры для опалубки, используемой в строительстве, которая отличается большими возможностями регулировки фактического состояния на месте опоры, а также к точному контролю опорного процесса. Суть изобретения Предложенное изобретение решает различные технические задачи, встречающиеся в опорном процессе при выполнении строительных операций. Этими задачами являются подъем (поддержка), точное выравнивание и фиксация объекта и конструкции на больших высотах, особенно в условиях, когда необходима повышенная безопасность, прочность, точность поддержки и устойчивость. В усовершенствованной конструкции используется гидравлический домкрат для подъема и поддержки с предохранительной гайкой для фиксации необходимой опорной силы или опорной высоты. Устройство включает в себя точные измерительные шкалы для измерения опорной высоты, сменные верхние опорные плиты, которые можно регулировать в зависимости от условий поддержки, а также нижние опорные плиты, регулируемые по наклону основания опоры. Устройство имеет замки на верхнем цилиндре гидравлической опоры, которые обеспечивают безопасность для оператора и в области работ. Уровень техники В уровне техники мы нашли ряд документов, в которых описаны сходные изобретения. Мы можем определить документ FR-A-2815064 (BOUYGUES BATIMENT [FR]) от 2002 г. как наиболее близкий уровень техники, который описывает гидравлический домкрат, гидравлический поршень которого расположен соосно внутри главного цилиндра. В упомянутом решении разгружающий компонент выполнен с помощью штифта (5) и опорного болта (6). В противоположность этому техническому решению решение настоящего изобретения использует не штифты для обеспечения положения (разгружающего компонента), а болт, расположенный на рабочем цилиндре. В документе US-A-3851856 (BERG H) от 1974 г. описан гидравлический домкрат, в котором обеспечение положения обеспечивается с помощью болта(19), который устанавливает компонент (14) таким образом, что нижний край (15) "сидит" на конце цилиндра (2), и штифт (12) обеспечивает положение рабочего цилиндра так, что штифт (12) лежит на поверхности (22) на высоте, которая изменяется при вращении компонента (14). В противоположность этому техническому решению, в предложенном изобретении используются не штифты для обеспечения положения (разгрузочный компонент), а болт, расположенный на рабочей секции, что упрощает использование домкрата. В документе US-A-5653415 (SCHWOERER ARTUR [DE]) от 1997 г. описан домкрат, который не является гидравлическим, но оснащен измерительной шкалой и обеспечивает высоту с помощью штифтов. В документе FR-A-2188648 (LOEB SA [FR]) от 1974 г. описан способ предотвращения "выталкивания" верхнего цилиндра стандартного домкрата, который крепится пружинным замком. В документе FR-A-2393901 (KOEHL JEAN [FR]) от 1979 г. описан гидравлический домкрат как документ, который определяет существующий уровень техники. Подробное описание изобретения Настоящее изобретение относится к усовершенствованной конструкции гидравлической опоры для опалубки. Как сказано выше, сама гидравлическая опора для опалубки, по сравнению с известными гидравлическими и механическими опорами, имеет встроенный гидравлический домкрат специальной конструкции, расположенный соосно в теле самой опоры. Такая гидравлическая опора позволяет легче и быстрее осуществлять подъем, закрепление и выравнивание повышенной массы на увеличенных высотах фиксации. Она особенно подходит для закрепления, подъема и выравнивания вторичных конструкций, необходимых в строительстве. Предохранительная гайка на рабочем цилиндре, который выполняет поддержку, служит для закрепления приданных опорных сил на опорной высоте. Устройство также имеет точные шкалы для измерения опорной высоты. Специально реализованная возможность замены верхней опорной плиты позволяет регулировать опору, а нижняя опорная плита специальной конструкции позволяет регулировать наклон самой опоры на скошенном или неровном основании. Устройство согласно изобретению имеет интегрированные замки в верхнем цилиндре гидравлической опоры, которые служат исключительно в целях безопасности оператора и в области работ. Настоящее изобретение показано на фиг. 1-8, на которых на фиг. 1 показано все изобретение со всеми положениями, которые определяют его; на фиг. 2 - гидравлический узел с подшипником на нижней опорной плите; на фиг. 3 - настоящее изобретение с выделением измерительных шкал и разгружающего элемента;-1 016191 на фиг. 4 - предохранительный механизм для фиксации верхнего цилиндра согласно настоящему изобретению; на фиг. 5 - конструкция нижней области - регулируемая нижняя опорная плита, на которой стоит все настоящее изобретение. Конструкционные детали создания изобретения подробно описаны для положений на вышеуказанных чертежах. Конструкция На фиг. 5 и 1 (в нижней области) показана гидравлическая опора для опалубки согласно настоящему изобретению, которая с ее нижней фиксированной опорной плитой 2 закреплена на рукояти в форме полусферы 51, которая находится на отдельной нижней опорной плите 50 с регулируемым наклоном, где опорное (или подъемное) усилие соответственно передается на основание. На фиг. 5 подробно показана эта конкретная деталь, где отмечено отверстие 52 для закрепления нижней опорной плиты 50 с регулируемым наклоном опоры для опалубки. Настоящее изобретение можно использовать с нижней опорной плитой 50 или без нее. Если изобретение используют без нижней опорной плиты 50, то опорную плиту 2 крепят непосредственно к основанию, используя отверстие 5. На фиг. 2 и 1 (в ее нижней части) показан гидравлический узел, расположенный на нижней фиксированной опорной плите 2, имеющей отверстия 5 для вышеупомянутого закрепления и прорезь для прикрепления нижней фиксированной опорной плиты 3, которая соответствует форме рукояти 51. Гидравлический узел состоит из гидравлического домкрата 1, болта корпуса 4 домкрата, корпуса насоса 6 гидравлического домкрата, плунжеров 7 насоса гидравлического домкрата, рукояти 8 насоса гидравлического домкрата, клапана 9 гидравлического домкрата, предохранительного клапана 10 гидравлического домкрата, поршня 11 гидравлического домкрата, шайбы 12 и болта 13 для закрепления рабочего цилиндра на гидравлическом домкрате. Гайка 14, которая крепит рабочий цилиндр 18 на гидравлическом домкрате, закреплена на упомянутом болте 13 через отверстие рабочего цилиндра 19. На фиг. 3 и 1 (в ее центральной части) показаны другие детали конструкции. Главный цилиндр 15 в своем объеме включает гидравлический домкрат 1, причем цилиндр 15 с помощью его резьбы 17 прикреплен к болту 4 так, чтобы главный цилиндр 15, рабочий цилиндр 18 и поршень 11 были расположены соосно в отношении центральной вертикальной оси гидравлической опоры 16 для опалубки. Деталь, позволяющая осуществить конечную разгрузку гидравлического узла, показана на фиг. 3; на рабочем цилиндре 18 сразу же над главным цилиндром 15 предохранительный болт 20 сварен с верхним сварным швом 21 предохранительного соединения и с нижним сварным швом 22 предохранительного соединения. Предохранительная гайка 23 установлена на предохранительный болт 20. Миллиметровая шкала 24 выполнена над предохранительным болтом 20. После раскручивания предохранительной гайки 23 и спуска в направлении верхнего края главного цилиндра 15 на миллиметровой шкале 24 автоматически появляются числа и символы, и показание по шкале можно считывать на уровне глаз, который совмещен с верхним краем предохранительной гайки 23. Предохранительное кольцо 25 сварено с соединением 26 над миллиметровой шкалой 24 и препятствует попаданию жидкости, грязи или небольших предметов между областью предохранительного болта 20 и предохранительной гайки 23, которые могут препятствовать нормальной работе резьбы, по которой ходит предохранительная гайка 23. Роль предохранительной гайки 23 заключается в том, чтобы принимать нагрузку на гидравлический узел путем поддержки верхнего края главного цилиндра 15, как будет более подробно сказано в описании примера использования устройства. На фиг. 4 и 1 (в ее верхней части) показана конструкция предохранительного замка, который предназначен для предотвращения падения рабочего цилиндра во время эксплуатации устройства. В верхней части рабочего цилиндра 18 расположена предохранительная конструкция - замок верхнего цилиндра гидравлической опоры для опалубки. На указанной верхней части рабочего цилиндра 18 запорная гильза 29 с выступами наварена на саму гильзу с помощью сварного шва 32. На верхней части рабочего цилиндра 18 выполнен наклон. В запорное отверстие 39, которое расположено в нижней части верхнего цилиндра 40, введены элементы, составляющие замок для запирания верхнего цилиндра 40. Элементы, составляющие замок, выполнены так, что пружина 38 расположена на запорном штифте 36, после нее на запорном штифте 36 размещена запорная гильза 34, и весь полученный таким образом узел размещен в нижнем запорном отверстии 39. Два противоположных круглых отверстия 30 расположены на запорной гильзе 29 и предназначены для отпирания замка верхнего цилиндра. Отверстия 41 для грубой регулировки выполнены в верхнем цилиндре 40 на желательном, но не обязательном расстоянии 10 см. В эти отверстия 41 вставлены предохранительные штифты 42 (см. фиг. 1) для грубой регулировки высоты гидравлической опоры согласно настоящему изобретению. На фиг. 1 показано, что над каждым отверстием 41 выполнено определенное количество сантиметровых шкал 43 или других шкал, например дюймовых и/или футовых. В верхней части верхнего цилиндра 40 верхняя опорная плита гидравлической опоры 44, которая имеет отверстия 46 для крепления, приварена с помощью шва 45. В центре отверстия в верхней части верхней опорной плиты гидравлической опоры 44 можно установить верхнюю сменную опорную плиту 47 так, чтобы клин 48, который служит для закрепления сменной опорной плиты, соответствовал размерам упомянутого центрального отвер-2 016191 стия. Верхняя сменная опорная плита 47 крепится клином 49, который проходит через отверстие на клине верхней сменной опорной плиты и через отверстие 41 для грубой регулировки на верхнем стальном цилиндре. Упомянутую верхнюю сменную плиту 47 можно крепить с помощью одного или нескольких таких клиньев 49, которые проходят через отверстия 41. Способ использования Использование такой сборной гидравлической опоры для опалубки относительно простое. Гидравлическую опору для опалубки помещают на плоской поверхности под элемент, требующий поддержки или подъема, установив его на нижнюю опорную плиту 2, которую, при необходимости, фиксируют с помощью кольев, проходящих через отверстия 5 в упомянутой плоской поверхности. Если поверхность наклонная или неровная, на отдельную нижнюю опорную плиту 50 с регулируемым наклоном,ранее закрепленную через отверстия 52, помещают нижнюю опорную плиту 2 и подводят его под элемент, требующий поддержки или подъема. Результатом этого является способность гидравлической опоры для опалубки быть всегда расположенной перпендикулярно, независимо от формы поверхности, и оптимальное распределение поддерживающих сил по поверхности, на которой установлена гидравлическая опора. В зависимости от требуемой высоты верхний цилиндр 40 выходит из рабочего цилиндра 18,после чего предохранительный штифт 42 помещают в отверстие 41 на верхнем цилиндре, которое расположено ближе всего к верхней части рабочего цилиндра 18, с целью грубой регулировки высоты. Этим можно получить приблизительную высоту опоры, необходимую для достижения поддерживаемого элемента. За этим следует стандартная регулировка гидравлической части, выполняемая путем поворачивания рукояти клапана гидравлического домкрата 9, что позволяет опускать поршень гидравлического домкрата 11. После этого движение вверх-вниз плунжеров 7 насоса с помощью рукояти 8 насоса гидравлического домкрата 1 в корпусе насоса гидравлического домкрата 6 поднимает поршень гидравлического насоса 11 и перемещает рабочий цилиндр 18 вверх, передавая созданное гидравлическое давление на верхний цилиндр 40 через предохранительный штифт 42 и поднимая поддерживаемый элемент на требуемую высоту. После достижения требуемой опорной высоты или подъема предохранительную гайку 23, навинченную на предохранительный болт 20 и сваренную с соединениями 21 и 22 на рабочем цилиндре 18,скручивают вниз до упора на верхнем крае главного цилиндра 15. Верхний край гайки 23 в этой точке находится на линии с некоторым числом на миллиметровой шкале 24, и это число необходимо прибавить к числу на сантиметровой шкале 43, которая нанесена на верхний цилиндр 40 гидравлической опоры для получения точной высоты гидравлической опоры для опалубки. На фиг. 3 показана гидравлическая опора для опалубки с высотой 359 см и 5 мм. После закрепления гайки 23 рукоять 9 клапана гидравлического насоса отпускают, что позволяет верхнему краю предохранительной стальной гайки 23 лежать на верхнем крае главного стального цилиндра 15 и полностью передавать опорную силу. Этим достигается точная требуемая высота гидравлической опоры для опалубки, и эта операция обеспечивает то, что нагрузка не вдавливает поршень 11 гидравлического домкрата в случае неисправности гидравлического домкрата 1 в гидравлический домкрат 1, что приводит к опусканию поддерживаемого элемента. В зависимости от поддерживаемого или поднимаемого элемента верхняя часть гидравлической опоры для опалубки может быть модифицирована. В центральное отверстие верхнего цилиндра 40 могут быть установлены сменные опорные плиты 47, которые крепят с помощью горизонтального клина 49. При транспортировке гидравлической опоры для опалубки на место строительства или куда-либо,например на большие высоты, работник, перевозящий и устанавливающий гидравлическую опору для опалубки, может повернуть опору так, чтобы ее верхний цилиндр 40 был направлен вниз. В этом случае,если система предохранительных замков не установлена, может произойти так, что цилиндр 40 выпадет из рабочего цилиндра 18 и может нанести травму (или представлять опасность) для любого присутствующего рядом с таким объектом. Из-за этого и согласно настоящему изобретению замок на верхнем цилиндре гидравлической опоры для опалубки введен в верхний цилиндр 40 и препятствует выпадению последнего из рабочего цилиндра 18. Помимо этого, в случае вращения (в других условиях), приводящего к выпадению верхнего цилиндра 40 из рабочего цилиндра 18, замок на верхнем цилиндре гидравлической опоры для опалубки, находящийся в отверстии 39, совмещается с прорезью 33 и пружиной 38, которая расположена на запорном штифте 36, и выталкивает выступ 37 штифта и запорную гильзу 34, после чего они входят в прорезь 33, на выступ 31 запорной гильзы и препятствуют выпадению верхнего цилиндра 40 из запорной гильзы 29 с выступами, а также из рабочего цилиндра 18. При необходимости верхний цилиндр 40 может быть удален из рабочего цилиндра 18 с помощью двух штифтов, которые просто вводят в два диаметрально противоположные отверстия 30 для отпирания замка. При этой операции внутри верхнего цилиндра 40 запорная гильза 34 и выступ 37 штифта входят в запорное отверстие 39, что устраняет контакт выступа 37 и запорного отверстия 39 с выступами на запорной гильзе, и в это время верхний цилиндр 40 можно удалить из стального рабочего цилиндра 18. Промышленная применимость изобретения Лучше всего изготавливать настоящее изобретение из подходящей стали, но можно использовать и-3 016191 другие подходящие материалы. Соединения в настоящем изобретении сварные, но также можно успешно использовать и другие типы соединений, например твердую пайку и склейку. Гидравлическая опора для опалубки работает как самостоятельная стойка, которая может принимать сжимающие силы. Также она может служить гидравлическим домкратом, если поднимаемый элемент значительно выше по сравнению с анкерным креплением, с которого можно использовать подъемную силу. Из-за большого диапазона регулировки высоты использование гидравлической опоры для опалубки широко применимо в ситуациях, где грузы индивидуально поднимают на сравнительно разные высоты. Основным преимуществом над традиционными опорами является то, что устройство согласно настоящему изобретению позволяет быстро выполнять сборку/разборку, точную эксплуатацию и простой монтаж даже на наклонной поверхности. Оно безопасно для монтажника и лиц, находящихся рядом с ним при эксплуатации, а также имеет длительный срок службы благодаря тому, что гидравлическая часть разгружается после установки в опорное положение. Перечень терминов с номерами 1 - гидравлический насос,2 - нижняя фиксированная опорная плита,3 - прорезь нижней фиксированной опорной плиты,4 - болт корпуса домкрата,5 - отверстие для крепления нижней фиксированной опорной плиты,6 - корпус насоса гидравлического домкрата,7 - плунжеры насоса гидравлического домкрата,8 - рукоять насоса гидравлического домкрата,9 - рукоять клапана гидравлического домкрата,10 - предохранительный клапан гидравлического домкрата,11 - поршень гидравлического домкрата,12 - шайба,13 - болт для крепления рабочего цилиндра на гидравлическом домкрате,14 - гайка для крепления рабочего цилиндра на гидравлическом домкрате,15 - главный цилиндр,1 6 - центральная вертикальная ось гидравлической опоры для опалубки,17 - резьба на главном цилиндре,18 - рабочий цилиндр,19 - отверстие рабочего цилиндра,20 - предохранительный болт,21 - верхнее сварное соединение предохранительного болта,22 - нижнее сварное соединение предохранительного болта,23 - предохранительная гайка,24 - миллиметровая (или другая) шкала,25 - предохранительное кольцо,26 - сварное соединение на предохранительном кольце,27 - отверстие для крепления верхнего цилиндра,28 - наклон на верхней части рабочего цилиндра,29 - запорная гильза с выступами,30 - отверстие для открывания замка,31 - выступ на запорной гильзе,32 - сварное соединение для гильзы с выступом для запирания,33 - гнездо/прорезь,34 - запорная гильза,35 - отверстие в гильзе,36 - запорный штифт,37 - выступ штифта,38 - пружина,39 - запорное отверстие,40 - верхний стальной цилиндр,41 - отверстие для грубой регулировки высоты на верхнем стальном цилиндре,42 - предохранительный стальной штифт,43 - сантиметровая (или другая) шкала,44 - верхняя опорная плита опоры для опалубки,45 - сварное соединение на верхней опорной плите опоры для опалубки,46 - отверстие для крепления верхней фиксированной опорной плиты,47 - верхняя сменная опорная плита,48 - клин сменной опорной плиты,-4 016191 49 - клин для крепления верхней сменной опорной плиты,50 - отдельная нижняя опорная плита с регулируемым наклоном гидравлической опоры для опалубки,51 - ручка в форме полусферы,52 - отверстие для крепления отдельной нижней опорной плиты с регулируемым наклоном гидравлической опоры для опалубки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Усовершенствованная конструкция гидравлического домкрата, которая состоит из трех цилиндров: главного цилиндра 15, в котором расположен гидравлический компонент, который состоит из гидравлического домкрата 1 с гидравлическим поршнем 11, расположенным соосно внутри упомянутого цилиндра 15, и гидравлический насос для приведения в действие гидравлического домкрата 1 расположен снаружи упомянутого главного цилиндра 15; рабочего цилиндра 18, надежно прикрепленного к поршню 11 так, что рабочий цилиндр 18 может перемещаться внутри главного цилиндра 15; и верхнего цилиндра 40, который перемещается соосно внутри рабочего цилиндра 18, причем относительное положение цилиндра 40 по отношению к рабочему цилиндру 18 зафиксировано предохранительным штифтом 42, который проходит через цилиндр 40; отличающаяся тем,что разгружающий компонент состоит из предохранительного болта 20, который прикреплен к рабочему цилиндру 18, и самостоятельной предохранительной гайки 23, которая может быть опущена так,что она лежит на верхнем крае главного цилиндра 15, этим передавая всю опорную силу рабочего цилиндра 18 непосредственно на главный цилиндр 15; и что разгружающий компонент позволяет измерять высоту уровня опоры как сумму показаний двух шкал - шкалы 43, расположенной на цилиндре 40, которая определяет относительное положение цилиндра 40 и цилиндра 18, и дополнительной шкалы 24, которая определяет расстояние от верхнего края гайки 23 разгружающего компонента до предохранительного кольца 25. 2. Усовершенствованная конструкция гидравлического домкрата по п.1, которая отличается тем,что выталкивание верхнего цилиндра 40 предотвращается с помощью запорной гильзы 29 с выступами рабочего цилиндра 18 и замка верхнего цилиндра 40, когда давление верхнего цилиндра 40 на наклон конуса 28 действует на запорную гильзу и гильзу поршня и толкает их внутрь верхнего цилиндра таким образом, что верхний цилиндр 40 может переместиться на дно рабочего цилиндра 18, а отверстия 30 служат для выведения цилиндра 40 из упомянутой гильзы 29 рабочего цилиндра 18 с помощью двух штифтов. 3. Усовершенствованная конструкция гидравлического домкрата по п.1 или 2, отличающаяся тем,что она снабжена нижней фиксированной опорной плитой 2 с полусферической прорезью, на которую устанавливают опорную плиту 50 с регулируемым наклоном.
