Система застежки для предмета одежды

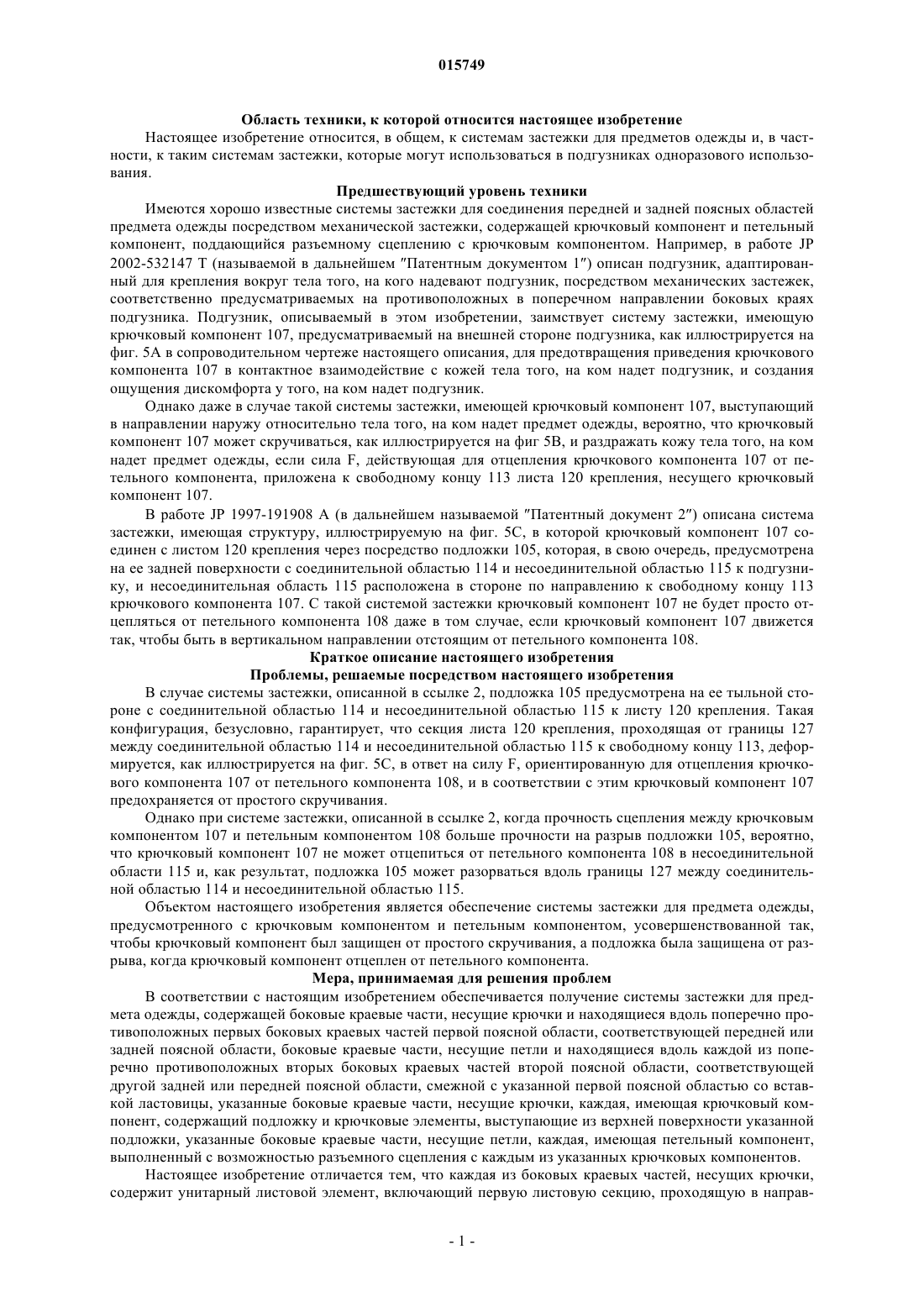

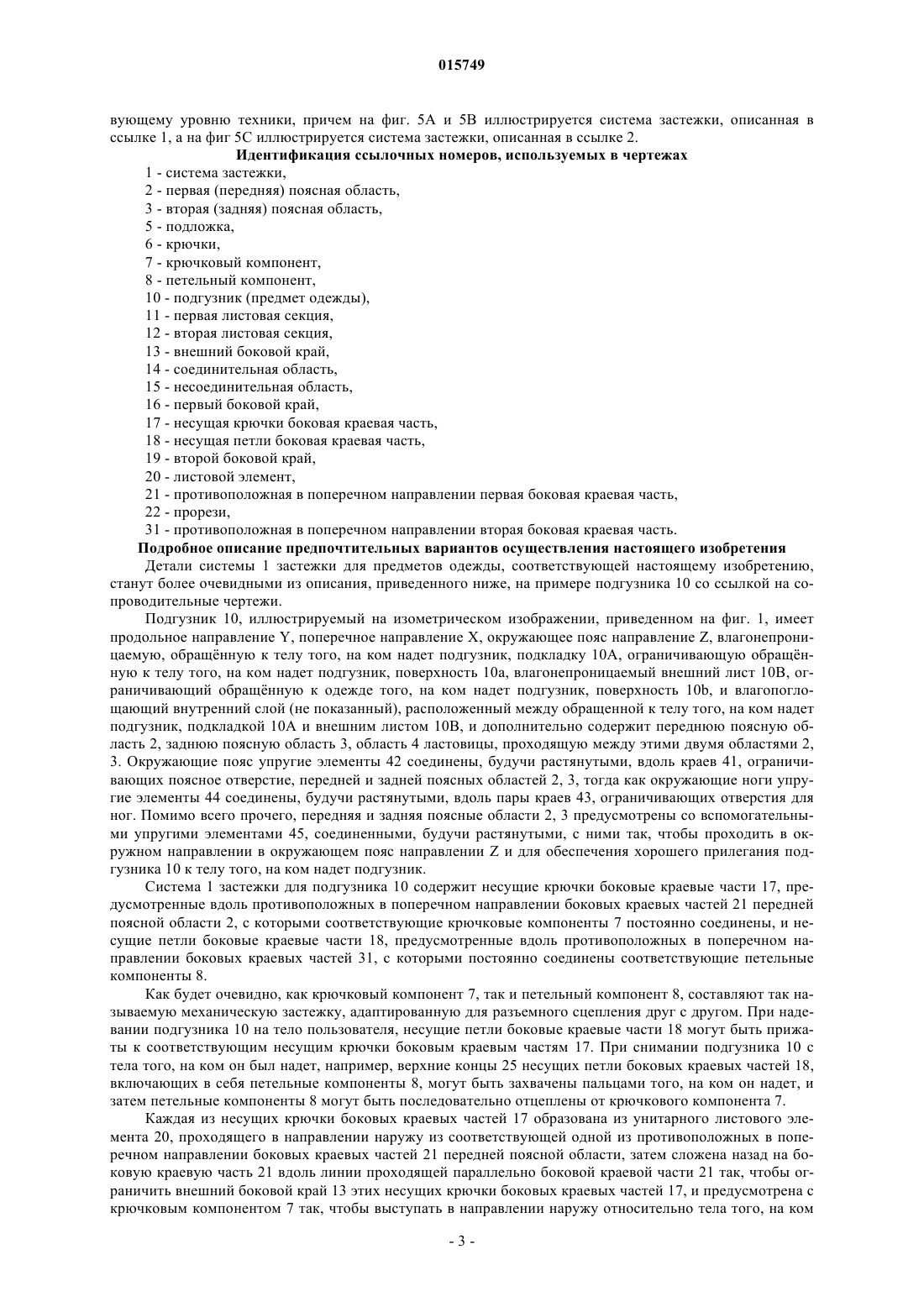

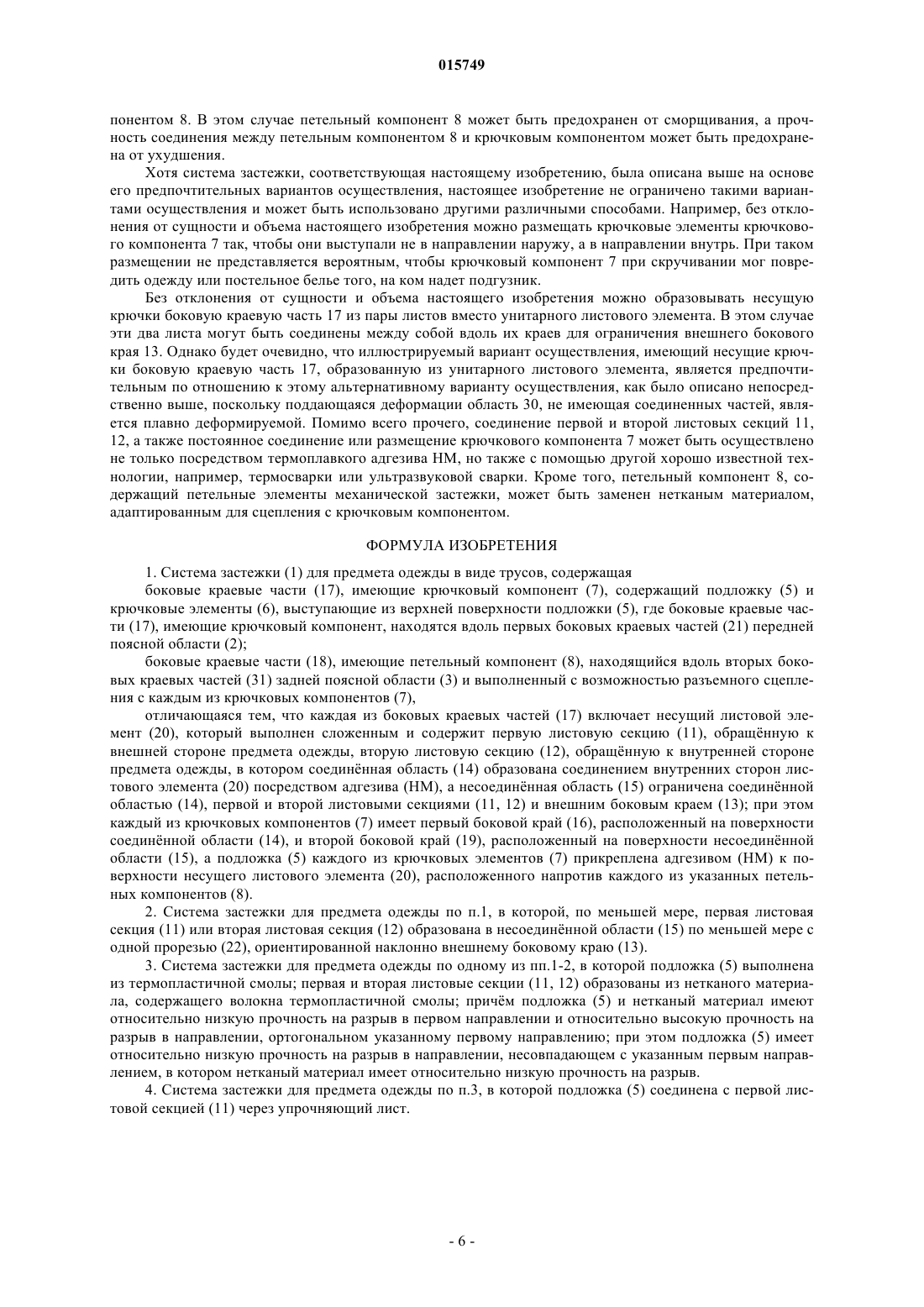

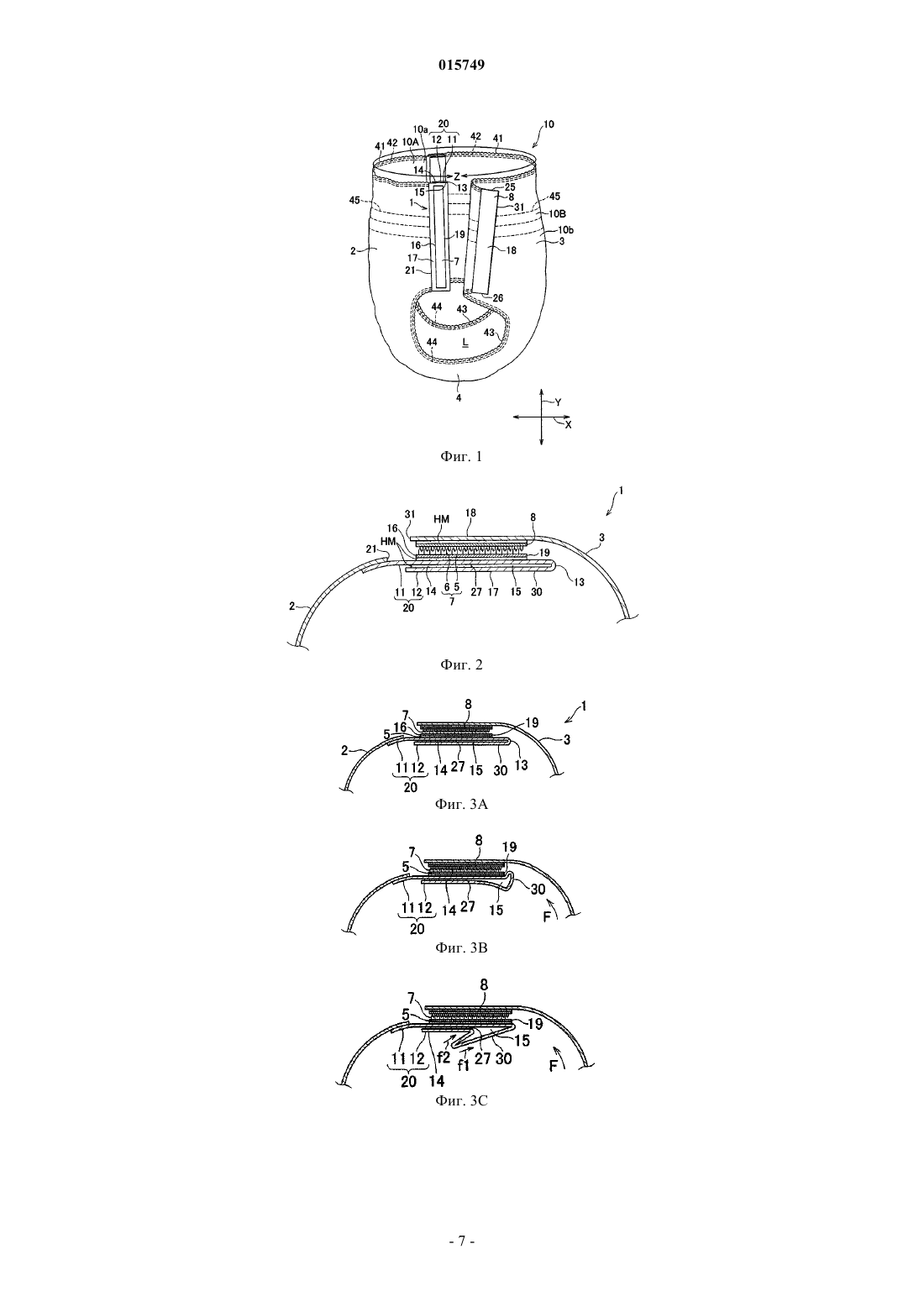

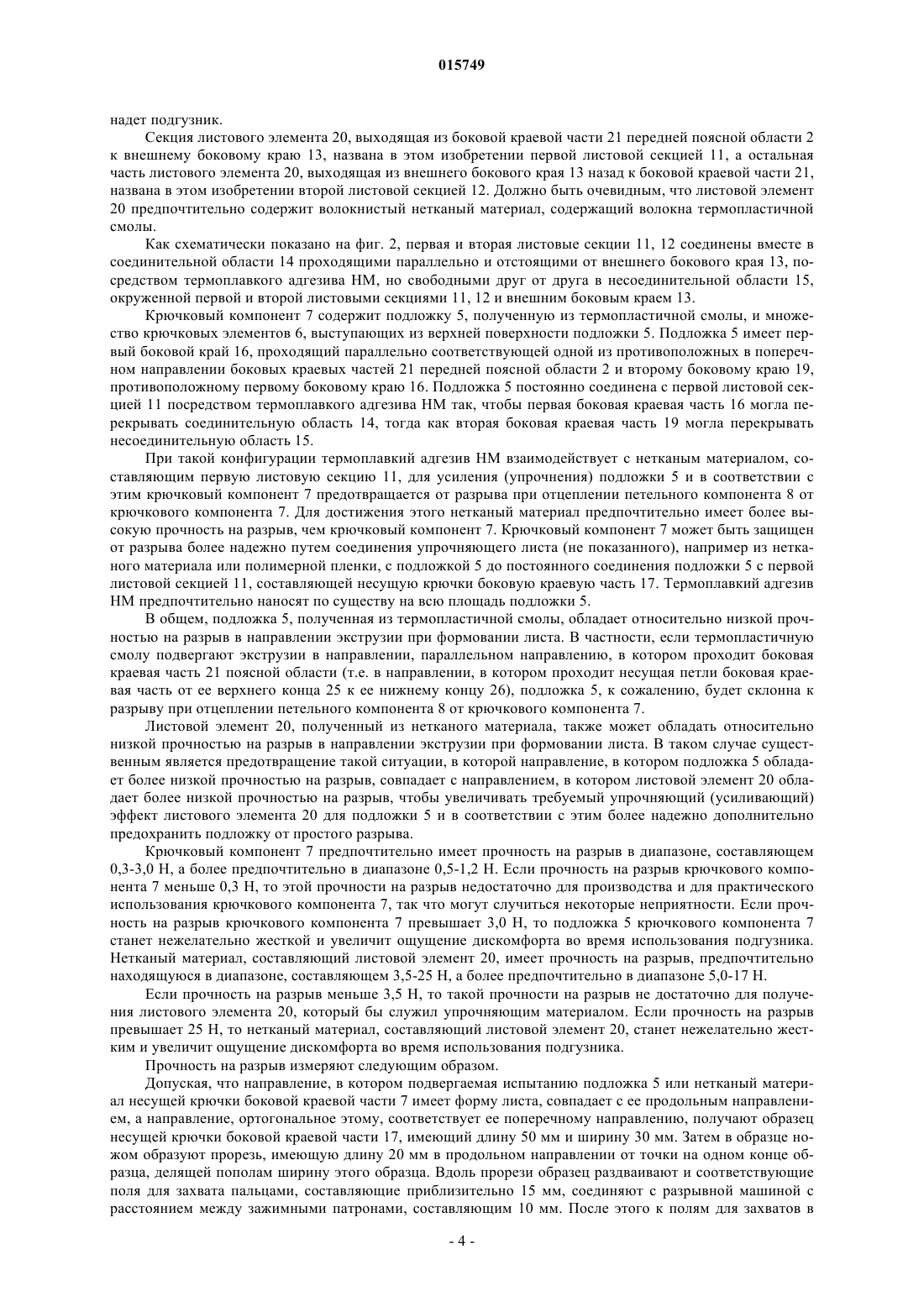

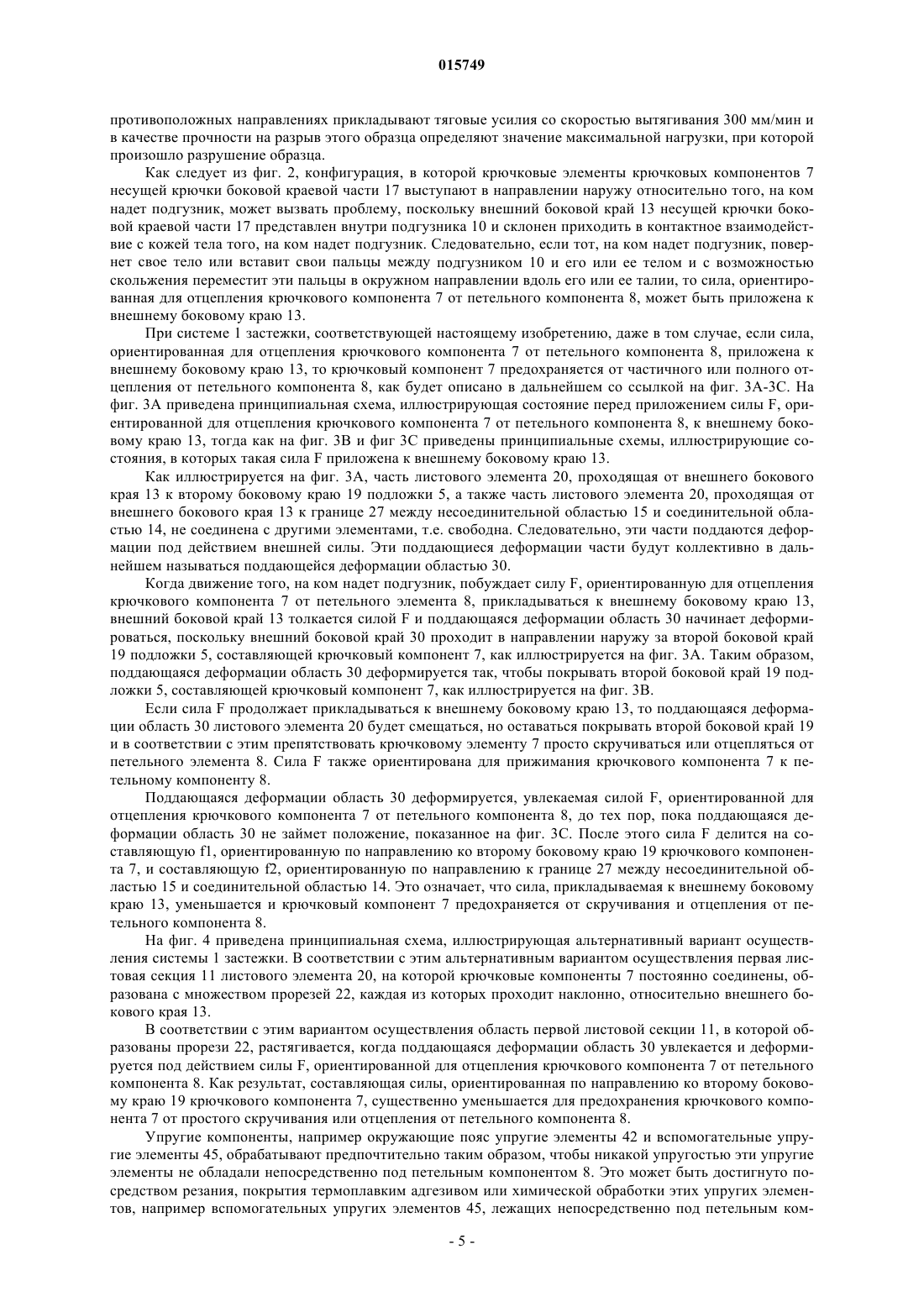

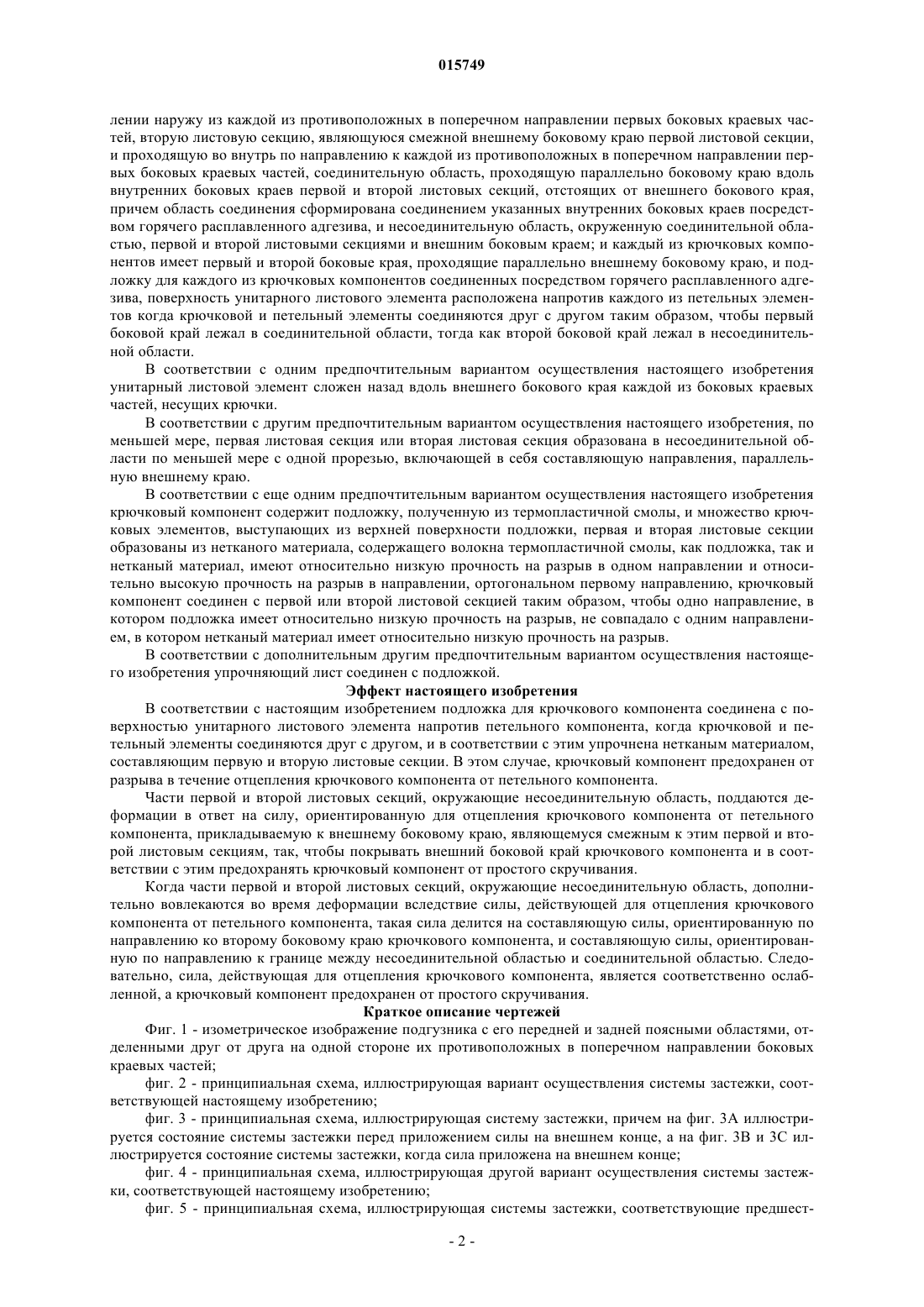

Дата публикации и выдачи патента Номер заявки СИСТЕМА ЗАСТЕЖКИ ДЛЯ ПРЕДМЕТА ОДЕЖДЫ Система (1) застежки для предмета одежды, включающего в себя пару несущих крючки боковых краевых частей (17) с крючковым компонентом (7) и пару несущих петли боковых краевых частей(18) с петельным компонентом (8), адаптированным для сцепления с крючковым компонентом (7). Каждая из несущих крючки боковых краевых частей (17) содержит первую листовую секцию (11),проходящую в направлении наружу из каждой из противоположных в поперечном направлении боковых краевых частей (21) предмета одежды, вторую листовую секцию (12), являющуюся смежной внешнему боковому краю (13) первой листовой секции (11) так, чтобы проходить по направлению к противоположным в поперечном направлении первым боковым краевым частям (21), соединительную область (14), проходящую параллельно внешнему боковому краю и отстоящую от внешнего бокового края так, чтобы соединять первую и вторую листовые секции между собой, и несоединительную область (15), окруженную соединительной областью (14),первой и второй листовыми секциями и внешним боковым краем (13), а крючковый компонент(7) имеет первый и второй боковые края (16, 19), проходящие параллельно внешнему боковому краю (13), и соединен с несущей крючки боковой краевой частью так, чтобы первый боковой край (16) лежал в соединительной области (14), тогда как второй боковой край (19) лежал в несоединительной области (15). 015749 Область техники, к которой относится настоящее изобретение Настоящее изобретение относится, в общем, к системам застежки для предметов одежды и, в частности, к таким системам застежки, которые могут использоваться в подгузниках одноразового использования. Предшествующий уровень техники Имеются хорошо известные системы застежки для соединения передней и задней поясных областей предмета одежды посредством механической застежки, содержащей крючковый компонент и петельный компонент, поддающийся разъемному сцеплению с крючковым компонентом. Например, в работе JP 2002-532147 Т (называемой в дальнейшем Патентным документом 1) описан подгузник, адаптированный для крепления вокруг тела того, на кого надевают подгузник, посредством механических застежек,соответственно предусматриваемых на противоположных в поперечном направлении боковых краях подгузника. Подгузник, описываемый в этом изобретении, заимствует систему застежки, имеющую крючковый компонент 107, предусматриваемый на внешней стороне подгузника, как иллюстрируется на фиг. 5A в сопроводительном чертеже настоящего описания, для предотвращения приведения крючкового компонента 107 в контактное взаимодействие с кожей тела того, на ком надет подгузник, и создания ощущения дискомфорта у того, на ком надет подгузник. Однако даже в случае такой системы застежки, имеющей крючковый компонент 107, выступающий в направлении наружу относительно тела того, на ком надет предмет одежды, вероятно, что крючковый компонент 107 может скручиваться, как иллюстрируется на фиг 5B, и раздражать кожу тела того, на ком надет предмет одежды, если сила F, действующая для отцепления крючкового компонента 107 от петельного компонента, приложена к свободному концу 113 листа 120 крепления, несущего крючковый компонент 107. В работе JP 1997-191908 A (в дальнейшем называемой Патентный документ 2) описана система застежки, имеющая структуру, иллюстрируемую на фиг. 5C, в которой крючковый компонент 107 соединен с листом 120 крепления через посредство подложки 105, которая, в свою очередь, предусмотрена на ее задней поверхности с соединительной областью 114 и несоединительной областью 115 к подгузнику, и несоединительная область 115 расположена в стороне по направлению к свободному концу 113 крючкового компонента 107. С такой системой застежки крючковый компонент 107 не будет просто отцепляться от петельного компонента 108 даже в том случае, если крючковый компонент 107 движется так, чтобы быть в вертикальном направлении отстоящим от петельного компонента 108. Краткое описание настоящего изобретения Проблемы, решаемые посредством настоящего изобретения В случае системы застежки, описанной в ссылке 2, подложка 105 предусмотрена на ее тыльной стороне с соединительной областью 114 и несоединительной областью 115 к листу 120 крепления. Такая конфигурация, безусловно, гарантирует, что секция листа 120 крепления, проходящая от границы 127 между соединительной областью 114 и несоединительной областью 115 к свободному концу 113, деформируется, как иллюстрируется на фиг. 5C, в ответ на силу F, ориентированную для отцепления крючкового компонента 107 от петельного компонента 108, и в соответствии с этим крючковый компонент 107 предохраняется от простого скручивания. Однако при системе застежки, описанной в ссылке 2, когда прочность сцепления между крючковым компонентом 107 и петельным компонентом 108 больше прочности на разрыв подложки 105, вероятно,что крючковый компонент 107 не может отцепиться от петельного компонента 108 в несоединительной области 115 и, как результат, подложка 105 может разорваться вдоль границы 127 между соединительной областью 114 и несоединительной областью 115. Объектом настоящего изобретения является обеспечение системы застежки для предмета одежды,предусмотренного с крючковым компонентом и петельным компонентом, усовершенствованной так,чтобы крючковый компонент был защищен от простого скручивания, а подложка была защищена от разрыва, когда крючковый компонент отцеплен от петельного компонента. Мера, принимаемая для решения проблем В соответствии с настоящим изобретением обеспечивается получение системы застежки для предмета одежды, содержащей боковые краевые части, несущие крючки и находящиеся вдоль поперечно противоположных первых боковых краевых частей первой поясной области, соответствующей передней или задней поясной области, боковые краевые части, несущие петли и находящиеся вдоль каждой из поперечно противоположных вторых боковых краевых частей второй поясной области, соответствующей другой задней или передней поясной области, смежной с указанной первой поясной областью со вставкой ластовицы, указанные боковые краевые части, несущие крючки, каждая, имеющая крючковый компонент, содержащий подложку и крючковые элементы, выступающие из верхней поверхности указанной подложки, указанные боковые краевые части, несущие петли, каждая, имеющая петельный компонент,выполненный с возможностью разъемного сцепления с каждым из указанных крючковых компонентов. Настоящее изобретение отличается тем, что каждая из боковых краевых частей, несущих крючки,содержит унитарный листовой элемент, включающий первую листовую секцию, проходящую в направ-1 015749 лении наружу из каждой из противоположных в поперечном направлении первых боковых краевых частей, вторую листовую секцию, являющуюся смежной внешнему боковому краю первой листовой секции,и проходящую во внутрь по направлению к каждой из противоположных в поперечном направлении первых боковых краевых частей, соединительную область, проходящую параллельно боковому краю вдоль внутренних боковых краев первой и второй листовых секций, отстоящих от внешнего бокового края,причем область соединения сформирована соединением указанных внутренних боковых краев посредством горячего расплавленного адгезива, и несоединительную область, окруженную соединительной областью, первой и второй листовыми секциями и внешним боковым краем; и каждый из крючковых компонентов имеет первый и второй боковые края, проходящие параллельно внешнему боковому краю, и подложку для каждого из крючковых компонентов соединенных посредством горячего расплавленного адгезива, поверхность унитарного листового элемента расположена напротив каждого из петельных элементов когда крючковой и петельный элементы соединяются друг с другом таким образом, чтобы первый боковой край лежал в соединительной области, тогда как второй боковой край лежал в несоединительной области. В соответствии с одним предпочтительным вариантом осуществления настоящего изобретения унитарный листовой элемент сложен назад вдоль внешнего бокового края каждой из боковых краевых частей, несущих крючки. В соответствии с другим предпочтительным вариантом осуществления настоящего изобретения, по меньшей мере, первая листовая секция или вторая листовая секция образована в несоединительной области по меньшей мере с одной прорезью, включающей в себя составляющую направления, параллельную внешнему краю. В соответствии с еще одним предпочтительным вариантом осуществления настоящего изобретения крючковый компонент содержит подложку, полученную из термопластичной смолы, и множество крючковых элементов, выступающих из верхней поверхности подложки, первая и вторая листовые секции образованы из нетканого материала, содержащего волокна термопластичной смолы, как подложка, так и нетканый материал, имеют относительно низкую прочность на разрыв в одном направлении и относительно высокую прочность на разрыв в направлении, ортогональном первому направлению, крючковый компонент соединен с первой или второй листовой секцией таким образом, чтобы одно направление, в котором подложка имеет относительно низкую прочность на разрыв, не совпадало с одним направлением, в котором нетканый материал имеет относительно низкую прочность на разрыв. В соответствии с дополнительным другим предпочтительным вариантом осуществления настоящего изобретения упрочняющий лист соединен с подложкой. Эффект настоящего изобретения В соответствии с настоящим изобретением подложка для крючкового компонента соединена с поверхностью унитарного листового элемента напротив петельного компонента, когда крючковой и петельный элементы соединяются друг с другом, и в соответствии с этим упрочнена нетканым материалом,составляющим первую и вторую листовые секции. В этом случае, крючковый компонент предохранен от разрыва в течение отцепления крючкового компонента от петельного компонента. Части первой и второй листовых секций, окружающие несоединительную область, поддаются деформации в ответ на силу, ориентированную для отцепления крючкового компонента от петельного компонента, прикладываемую к внешнему боковому краю, являющемуся смежным к этим первой и второй листовым секциям, так, чтобы покрывать внешний боковой край крючкового компонента и в соответствии с этим предохранять крючковый компонент от простого скручивания. Когда части первой и второй листовых секций, окружающие несоединительную область, дополнительно вовлекаются во время деформации вследствие силы, действующей для отцепления крючкового компонента от петельного компонента, такая сила делится на составляющую силы, ориентированную по направлению ко второму боковому краю крючкового компонента, и составляющую силы, ориентированную по направлению к границе между несоединительной областью и соединительной областью. Следовательно, сила, действующая для отцепления крючкового компонента, является соответственно ослабленной, а крючковый компонент предохранен от простого скручивания. Краткое описание чертежей Фиг. 1 - изометрическое изображение подгузника с его передней и задней поясными областями, отделенными друг от друга на одной стороне их противоположных в поперечном направлении боковых краевых частей; фиг. 2 - принципиальная схема, иллюстрирующая вариант осуществления системы застежки, соответствующей настоящему изобретению; фиг. 3 - принципиальная схема, иллюстрирующая систему застежки, причем на фиг. 3A иллюстрируется состояние системы застежки перед приложением силы на внешнем конце, а на фиг. 3B и 3C иллюстрируется состояние системы застежки, когда сила приложена на внешнем конце; фиг. 4 - принципиальная схема, иллюстрирующая другой вариант осуществления системы застежки, соответствующей настоящему изобретению; фиг. 5 - принципиальная схема, иллюстрирующая системы застежки, соответствующие предшест-2 015749 вующему уровню техники, причем на фиг. 5A и 5B иллюстрируется система застежки, описанная в ссылке 1, а на фиг 5C иллюстрируется система застежки, описанная в ссылке 2. Идентификация ссылочных номеров, используемых в чертежах 1 - система застежки,2 - первая (передняя) поясная область,3 - вторая (задняя) поясная область,5 - подложка,6 - крючки,7 - крючковый компонент,8 - петельный компонент,10 - подгузник (предмет одежды),11 - первая листовая секция,12 - вторая листовая секция,13 - внешний боковой край,14 - соединительная область,15 - несоединительная область,16 - первый боковой край,17 - несущая крючки боковая краевая часть,18 - несущая петли боковая краевая часть,19 - второй боковой край,20 - листовой элемент,21 - противоположная в поперечном направлении первая боковая краевая часть,22 - прорези,31 - противоположная в поперечном направлении вторая боковая краевая часть. Подробное описание предпочтительных вариантов осуществления настоящего изобретения Детали системы 1 застежки для предметов одежды, соответствующей настоящему изобретению,станут более очевидными из описания, приведенного ниже, на примере подгузника 10 со ссылкой на сопроводительные чертежи. Подгузник 10, иллюстрируемый на изометрическом изображении, приведенном на фиг. 1, имеет продольное направление Y, поперечное направление X, окружающее пояс направление Z, влагонепроницаемую, обращнную к телу того, на ком надет подгузник, подкладку 10A, ограничивающую обращнную к телу того, на ком надет подгузник, поверхность 10a, влагонепроницаемый внешний лист 10B, ограничивающий обращнную к одежде того, на ком надет подгузник, поверхность 10b, и влагопоглощающий внутренний слой (не показанный), расположенный между обращенной к телу того, на ком надет подгузник, подкладкой 10A и внешним листом 10B, и дополнительно содержит переднюю поясную область 2, заднюю поясную область 3, область 4 ластовицы, проходящую между этими двумя областями 2,3. Окружающие пояс упругие элементы 42 соединены, будучи растянутыми, вдоль краев 41, ограничивающих поясное отверстие, передней и задней поясных областей 2, 3, тогда как окружающие ноги упругие элементы 44 соединены, будучи растянутыми, вдоль пары краев 43, ограничивающих отверстия для ног. Помимо всего прочего, передняя и задняя поясные области 2, 3 предусмотрены со вспомогательными упругими элементами 45, соединенными, будучи растянутыми, с ними так, чтобы проходить в окружном направлении в окружающем пояс направлении Z и для обеспечения хорошего прилегания подгузника 10 к телу того, на ком надет подгузник. Система 1 застежки для подгузника 10 содержит несущие крючки боковые краевые части 17, предусмотренные вдоль противоположных в поперечном направлении боковых краевых частей 21 передней поясной области 2, с которыми соответствующие крючковые компоненты 7 постоянно соединены, и несущие петли боковые краевые части 18, предусмотренные вдоль противоположных в поперечном направлении боковых краевых частей 31, с которыми постоянно соединены соответствующие петельные компоненты 8. Как будет очевидно, как крючковый компонент 7, так и петельный компонент 8, составляют так называемую механическую застежку, адаптированную для разъемного сцепления друг с другом. При надевании подгузника 10 на тело пользователя, несущие петли боковые краевые части 18 могут быть прижаты к соответствующим несущим крючки боковым краевым частям 17. При снимании подгузника 10 с тела того, на ком он был надет, например, верхние концы 25 несущих петли боковых краевых частей 18,включающих в себя петельные компоненты 8, могут быть захвачены пальцами того, на ком он надет, и затем петельные компоненты 8 могут быть последовательно отцеплены от крючкового компонента 7. Каждая из несущих крючки боковых краевых частей 17 образована из унитарного листового элемента 20, проходящего в направлении наружу из соответствующей одной из противоположных в поперечном направлении боковых краевых частей 21 передней поясной области, затем сложена назад на боковую краевую часть 21 вдоль линии проходящей параллельно боковой краевой части 21 так, чтобы ограничить внешний боковой край 13 этих несущих крючки боковых краевых частей 17, и предусмотрена с крючковым компонентом 7 так, чтобы выступать в направлении наружу относительно тела того, на ком-3 015749 надет подгузник. Секция листового элемента 20, выходящая из боковой краевой части 21 передней поясной области 2 к внешнему боковому краю 13, названа в этом изобретении первой листовой секцией 11, а остальная часть листового элемента 20, выходящая из внешнего бокового края 13 назад к боковой краевой части 21,названа в этом изобретении второй листовой секцией 12. Должно быть очевидным, что листовой элемент 20 предпочтительно содержит волокнистый нетканый материал, содержащий волокна термопластичной смолы. Как схематически показано на фиг. 2, первая и вторая листовые секции 11, 12 соединены вместе в соединительной области 14 проходящими параллельно и отстоящими от внешнего бокового края 13, посредством термоплавкого адгезива HM, но свободными друг от друга в несоединительной области 15,окруженной первой и второй листовыми секциями 11, 12 и внешним боковым краем 13. Крючковый компонент 7 содержит подложку 5, полученную из термопластичной смолы, и множество крючковых элементов 6, выступающих из верхней поверхности подложки 5. Подложка 5 имеет первый боковой край 16, проходящий параллельно соответствующей одной из противоположных в поперечном направлении боковых краевых частей 21 передней поясной области 2 и второму боковому краю 19,противоположному первому боковому краю 16. Подложка 5 постоянно соединена с первой листовой секцией 11 посредством термоплавкого адгезива HM так, чтобы первая боковая краевая часть 16 могла перекрывать соединительную область 14, тогда как вторая боковая краевая часть 19 могла перекрывать несоединительную область 15. При такой конфигурации термоплавкий адгезив HM взаимодействует с нетканым материалом, составляющим первую листовую секцию 11, для усиления (упрочнения) подложки 5 и в соответствии с этим крючковый компонент 7 предотвращается от разрыва при отцеплении петельного компонента 8 от крючкового компонента 7. Для достижения этого нетканый материал предпочтительно имеет более высокую прочность на разрыв, чем крючковый компонент 7. Крючковый компонент 7 может быть защищен от разрыва более надежно путем соединения упрочняющего листа (не показанного), например из нетканого материала или полимерной пленки, с подложкой 5 до постоянного соединения подложки 5 с первой листовой секцией 11, составляющей несущую крючки боковую краевую часть 17. Термоплавкий адгезивHM предпочтительно наносят по существу на всю площадь подложки 5. В общем, подложка 5, полученная из термопластичной смолы, обладает относительно низкой прочностью на разрыв в направлении экструзии при формовании листа. В частности, если термопластичную смолу подвергают экструзии в направлении, параллельном направлению, в котором проходит боковая краевая часть 21 поясной области (т.е. в направлении, в котором проходит несущая петли боковая краевая часть от ее верхнего конца 25 к ее нижнему концу 26), подложка 5, к сожалению, будет склонна к разрыву при отцеплении петельного компонента 8 от крючкового компонента 7. Листовой элемент 20, полученный из нетканого материала, также может обладать относительно низкой прочностью на разрыв в направлении экструзии при формовании листа. В таком случае существенным является предотвращение такой ситуации, в которой направление, в котором подложка 5 обладает более низкой прочностью на разрыв, совпадает с направлением, в котором листовой элемент 20 обладает более низкой прочностью на разрыв, чтобы увеличивать требуемый упрочняющий (усиливающий) эффект листового элемента 20 для подложки 5 и в соответствии с этим более надежно дополнительно предохранить подложку от простого разрыва. Крючковый компонент 7 предпочтительно имеет прочность на разрыв в диапазоне, составляющем 0,3-3,0 Н, а более предпочтительно в диапазоне 0,5-1,2 Н. Если прочность на разрыв крючкового компонента 7 меньше 0,3 Н, то этой прочности на разрыв недостаточно для производства и для практического использования крючкового компонента 7, так что могут случиться некоторые неприятности. Если прочность на разрыв крючкового компонента 7 превышает 3,0 Н, то подложка 5 крючкового компонента 7 станет нежелательно жесткой и увеличит ощущение дискомфорта во время использования подгузника. Нетканый материал, составляющий листовой элемент 20, имеет прочность на разрыв, предпочтительно находящуюся в диапазоне, составляющем 3,5-25 Н, а более предпочтительно в диапазоне 5,0-17 Н. Если прочность на разрыв меньше 3,5 Н, то такой прочности на разрыв не достаточно для получения листового элемента 20, который бы служил упрочняющим материалом. Если прочность на разрыв превышает 25 Н, то нетканый материал, составляющий листовой элемент 20, станет нежелательно жестким и увеличит ощущение дискомфорта во время использования подгузника. Прочность на разрыв измеряют следующим образом. Допуская, что направление, в котором подвергаемая испытанию подложка 5 или нетканый материал несущей крючки боковой краевой части 7 имеет форму листа, совпадает с ее продольным направлением, а направление, ортогональное этому, соответствует ее поперечному направлению, получают образец несущей крючки боковой краевой части 17, имеющий длину 50 мм и ширину 30 мм. Затем в образце ножом образуют прорезь, имеющую длину 20 мм в продольном направлении от точки на одном конце образца, делящей пополам ширину этого образца. Вдоль прорези образец раздваивают и соответствующие поля для захвата пальцами, составляющие приблизительно 15 мм, соединяют с разрывной машиной с расстоянием между зажимными патронами, составляющим 10 мм. После этого к полям для захватов в-4 015749 противоположных направлениях прикладывают тяговые усилия со скоростью вытягивания 300 мм/мин и в качестве прочности на разрыв этого образца определяют значение максимальной нагрузки, при которой произошло разрушение образца. Как следует из фиг. 2, конфигурация, в которой крючковые элементы крючковых компонентов 7 несущей крючки боковой краевой части 17 выступают в направлении наружу относительно того, на ком надет подгузник, может вызвать проблему, поскольку внешний боковой край 13 несущей крючки боковой краевой части 17 представлен внутри подгузника 10 и склонен приходить в контактное взаимодействие с кожей тела того, на ком надет подгузник. Следовательно, если тот, на ком надет подгузник, повернет свое тело или вставит свои пальцы между подгузником 10 и его или ее телом и с возможностью скольжения переместит эти пальцы в окружном направлении вдоль его или ее талии, то сила, ориентированная для отцепления крючкового компонента 7 от петельного компонента 8, может быть приложена к внешнему боковому краю 13. При системе 1 застежки, соответствующей настоящему изобретению, даже в том случае, если сила,ориентированная для отцепления крючкового компонента 7 от петельного компонента 8, приложена к внешнему боковому краю 13, то крючковый компонент 7 предохраняется от частичного или полного отцепления от петельного компонента 8, как будет описано в дальнейшем со ссылкой на фиг. 3A-3C. На фиг. 3A приведена принципиальная схема, иллюстрирующая состояние перед приложением силы F, ориентированной для отцепления крючкового компонента 7 от петельного компонента 8, к внешнему боковому краю 13, тогда как на фиг. 3B и фиг 3C приведены принципиальные схемы, иллюстрирующие состояния, в которых такая сила F приложена к внешнему боковому краю 13. Как иллюстрируется на фиг. 3A, часть листового элемента 20, проходящая от внешнего бокового края 13 к второму боковому краю 19 подложки 5, а также часть листового элемента 20, проходящая от внешнего бокового края 13 к границе 27 между несоединительной областью 15 и соединительной областью 14, не соединена с другими элементами, т.е. свободна. Следовательно, эти части поддаются деформации под действием внешней силы. Эти поддающиеся деформации части будут коллективно в дальнейшем называться поддающейся деформации областью 30. Когда движение того, на ком надет подгузник, побуждает силу F, ориентированную для отцепления крючкового компонента 7 от петельного элемента 8, прикладываться к внешнему боковому краю 13,внешний боковой край 13 толкается силой F и поддающаяся деформации область 30 начинает деформироваться, поскольку внешний боковой край 30 проходит в направлении наружу за второй боковой край 19 подложки 5, составляющей крючковый компонент 7, как иллюстрируется на фиг. 3A. Таким образом,поддающаяся деформации область 30 деформируется так, чтобы покрывать второй боковой край 19 подложки 5, составляющей крючковый компонент 7, как иллюстрируется на фиг. 3B. Если сила F продолжает прикладываться к внешнему боковому краю 13, то поддающаяся деформации область 30 листового элемента 20 будет смещаться, но оставаться покрывать второй боковой край 19 и в соответствии с этим препятствовать крючковому элементу 7 просто скручиваться или отцепляться от петельного элемента 8. Сила F также ориентирована для прижимания крючкового компонента 7 к петельному компоненту 8. Поддающаяся деформации область 30 деформируется, увлекаемая силой F, ориентированной для отцепления крючкового компонента 7 от петельного компонента 8, до тех пор, пока поддающаяся деформации область 30 не займет положение, показанное на фиг. 3C. После этого сила F делится на составляющую f1, ориентированную по направлению ко второму боковому краю 19 крючкового компонента 7, и составляющую f2, ориентированную по направлению к границе 27 между несоединительной областью 15 и соединительной областью 14. Это означает, что сила, прикладываемая к внешнему боковому краю 13, уменьшается и крючковый компонент 7 предохраняется от скручивания и отцепления от петельного компонента 8. На фиг. 4 приведена принципиальная схема, иллюстрирующая альтернативный вариант осуществления системы 1 застежки. В соответствии с этим альтернативным вариантом осуществления первая листовая секция 11 листового элемента 20, на которой крючковые компоненты 7 постоянно соединены, образована с множеством прорезей 22, каждая из которых проходит наклонно, относительно внешнего бокового края 13. В соответствии с этим вариантом осуществления область первой листовой секции 11, в которой образованы прорези 22, растягивается, когда поддающаяся деформации область 30 увлекается и деформируется под действием силы F, ориентированной для отцепления крючкового компонента 7 от петельного компонента 8. Как результат, составляющая силы, ориентированная по направлению ко второму боковому краю 19 крючкового компонента 7, существенно уменьшается для предохранения крючкового компонента 7 от простого скручивания или отцепления от петельного компонента 8. Упругие компоненты, например окружающие пояс упругие элементы 42 и вспомогательные упругие элементы 45, обрабатывают предпочтительно таким образом, чтобы никакой упругостью эти упругие элементы не обладали непосредственно под петельным компонентом 8. Это может быть достигнуто посредством резания, покрытия термоплавким адгезивом или химической обработки этих упругих элементов, например вспомогательных упругих элементов 45, лежащих непосредственно под петельным ком-5 015749 понентом 8. В этом случае петельный компонент 8 может быть предохранен от сморщивания, а прочность соединения между петельным компонентом 8 и крючковым компонентом может быть предохранена от ухудшения. Хотя система застежки, соответствующая настоящему изобретению, была описана выше на основе его предпочтительных вариантов осуществления, настоящее изобретение не ограничено такими вариантами осуществления и может быть использовано другими различными способами. Например, без отклонения от сущности и объема настоящего изобретения можно размещать крючковые элементы крючкового компонента 7 так, чтобы они выступали не в направлении наружу, а в направлении внутрь. При таком размещении не представляется вероятным, чтобы крючковый компонент 7 при скручивании мог повредить одежду или постельное белье того, на ком надет подгузник. Без отклонения от сущности и объема настоящего изобретения можно образовывать несущую крючки боковую краевую часть 17 из пары листов вместо унитарного листового элемента. В этом случае эти два листа могут быть соединены между собой вдоль их краев для ограничения внешнего бокового края 13. Однако будет очевидно, что иллюстрируемый вариант осуществления, имеющий несущие крючки боковую краевую часть 17, образованную из унитарного листового элемента, является предпочтительным по отношению к этому альтернативному варианту осуществления, как было описано непосредственно выше, поскольку поддающаяся деформации область 30, не имеющая соединенных частей, является плавно деформируемой. Помимо всего прочего, соединение первой и второй листовых секций 11,12, а также постоянное соединение или размещение крючкового компонента 7 может быть осуществлено не только посредством термоплавкого адгезива HM, но также с помощью другой хорошо известной технологии, например, термосварки или ультразвуковой сварки. Кроме того, петельный компонент 8, содержащий петельные элементы механической застежки, может быть заменен нетканым материалом,адаптированным для сцепления с крючковым компонентом. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система застежки (1) для предмета одежды в виде трусов, содержащая боковые краевые части (17), имеющие крючковый компонент (7), содержащий подложку (5) и крючковые элементы (6), выступающие из верхней поверхности подложки (5), где боковые краевые части (17), имеющие крючковый компонент, находятся вдоль первых боковых краевых частей (21) передней поясной области (2); боковые краевые части (18), имеющие петельный компонент (8), находящийся вдоль вторых боковых краевых частей (31) задней поясной области (3) и выполненный с возможностью разъемного сцепления с каждым из крючковых компонентов (7),отличающаяся тем, что каждая из боковых краевых частей (17) включает несущий листовой элемент (20), который выполнен сложенным и содержит первую листовую секцию (11), обращнную к внешней стороне предмета одежды, вторую листовую секцию (12), обращнную к внутренней стороне предмета одежды, в котором соединнная область (14) образована соединением внутренних сторон листового элемента (20) посредством адгезива (HM), а несоединнная область (15) ограничена соединнной областью (14), первой и второй листовыми секциями (11, 12) и внешним боковым краем (13); при этом каждый из крючковых компонентов (7) имеет первый боковой край (16), расположенный на поверхности соединнной области (14), и второй боковой край (19), расположенный на поверхности несоединнной области (15), а подложка (5) каждого из крючковых элементов (7) прикреплена адгезивом (HM) к поверхности несущего листового элемента (20), расположенного напротив каждого из указанных петельных компонентов (8). 2. Система застежки для предмета одежды по п.1, в которой, по меньшей мере, первая листовая секция (11) или вторая листовая секция (12) образована в несоединнной области (15) по меньшей мере с одной прорезью (22), ориентированной наклонно внешнему боковому краю (13). 3. Система застежки для предмета одежды по одному из пп.1-2, в которой подложка (5) выполнена из термопластичной смолы; первая и вторая листовые секции (11, 12) образованы из нетканого материала, содержащего волокна термопластичной смолы; причм подложка (5) и нетканый материал имеют относительно низкую прочность на разрыв в первом направлении и относительно высокую прочность на разрыв в направлении, ортогональном указанному первому направлению; при этом подложка (5) имеет относительно низкую прочность на разрыв в направлении, несовпадающем с указанным первым направлением, в котором нетканый материал имеет относительно низкую прочность на разрыв. 4. Система застежки для предмета одежды по п.3, в которой подложка (5) соединена с первой листовой секцией (11) через упрочняющий лист.
