Перегородка и способ регулирования температуры в помещении

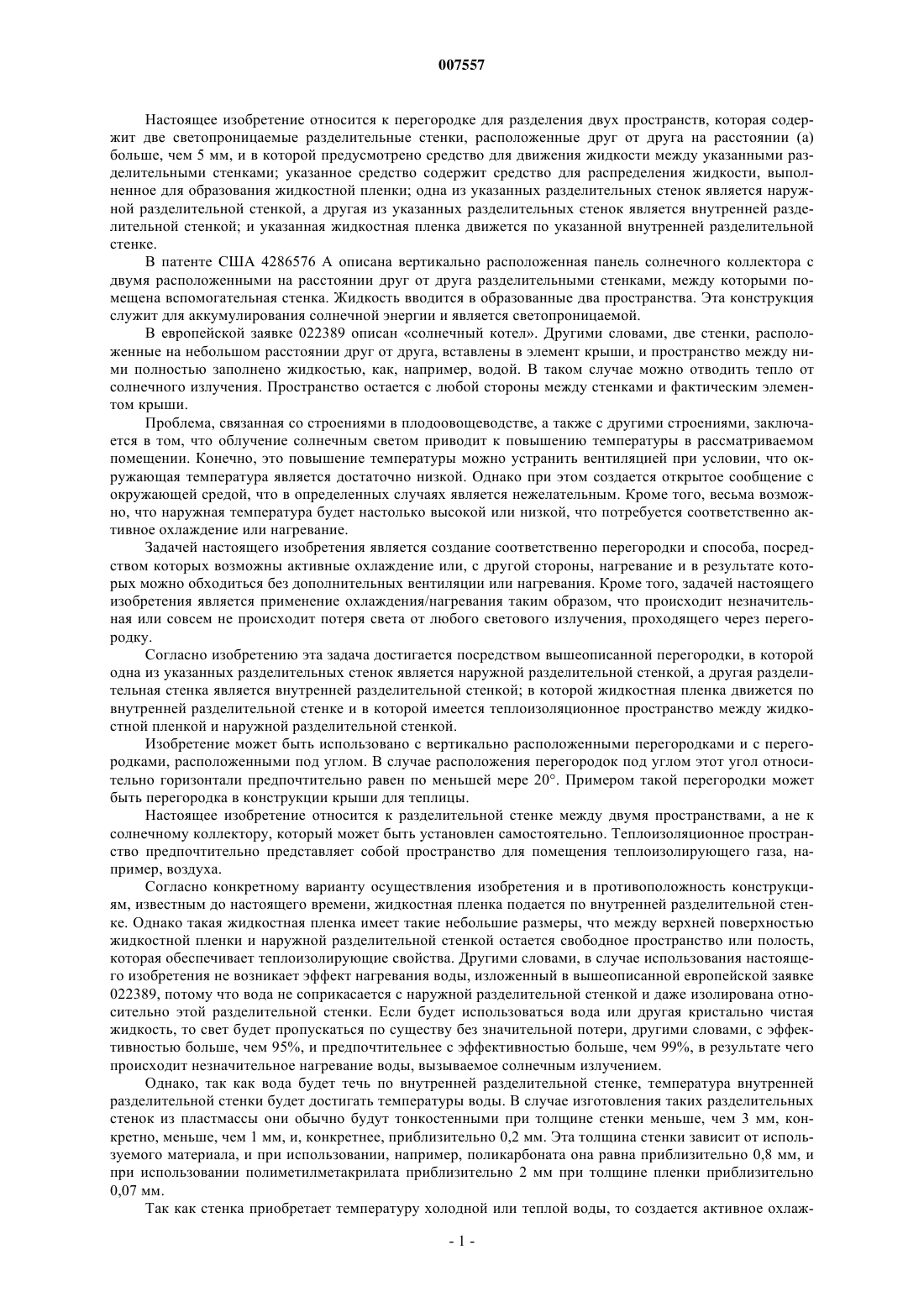

007557 Настоящее изобретение относится к перегородке для разделения двух пространств, которая содержит две светопроницаемые разделительные стенки, расположенные друг от друга на расстоянии (а) больше, чем 5 мм, и в которой предусмотрено средство для движения жидкости между указанными разделительными стенками; указанное средство содержит средство для распределения жидкости, выполненное для образования жидкостной пленки; одна из указанных разделительных стенок является наружной разделительной стенкой, а другая из указанных разделительных стенок является внутренней разделительной стенкой; и указанная жидкостная пленка движется по указанной внутренней разделительной стенке. В патенте США 4286576 А описана вертикально расположенная панель солнечного коллектора с двумя расположенными на расстоянии друг от друга разделительными стенками, между которыми помещена вспомогательная стенка. Жидкость вводится в образованные два пространства. Эта конструкция служит для аккумулирования солнечной энергии и является светопроницаемой. В eвропейской заявке 022389 описан солнечный котел. Другими словами, две стенки, расположенные на небольшом расстоянии друг от друга, вставлены в элемент крыши, и пространство между ними полностью заполнено жидкостью, как, например, водой. В таком случае можно отводить тепло от солнечного излучения. Пространство остается с любой стороны между стенками и фактическим элементом крыши. Проблема, связанная со строениями в плодоовощеводстве, а также с другими строениями, заключается в том, что облучение солнечным светом приводит к повышению температуры в рассматриваемом помещении. Конечно, это повышение температуры можно устранить вентиляцией при условии, что окружающая температура является достаточно низкой. Однако при этом создается открытое сообщение с окружающей средой, что в определенных случаях является нежелательным. Кроме того, весьма возможно, что наружная температура будет настолько высокой или низкой, что потребуется соответственно активное охлаждение или нагревание. Задачей настоящего изобретения является создание соответственно перегородки и способа, посредством которых возможны активные охлаждение или, с другой стороны, нагревание и в результате которых можно обходиться без дополнительных вентиляции или нагревания. Кроме того, задачей настоящего изобретения является применение охлаждения/нагревания таким образом, что происходит незначительная или совсем не происходит потеря света от любого светового излучения, проходящего через перегородку. Согласно изобретению эта задача достигается посредством вышеописанной перегородки, в которой одна из указанных разделительных стенок является наружной разделительной стенкой, а другая разделительная стенка является внутренней разделительной стенкой; в которой жидкостная пленка движется по внутренней разделительной стенке и в которой имеется теплоизоляционное пространство между жидкостной пленкой и наружной разделительной стенкой. Изобретение может быть использовано с вертикально расположенными перегородками и с перегородками, расположенными под углом. В случае расположения перегородок под углом этот угол относительно горизонтали предпочтительно равен по меньшей мере 20. Примером такой перегородки может быть перегородка в конструкции крыши для теплицы. Настоящее изобретение относится к разделительной стенке между двумя пространствами, а не к солнечному коллектору, который может быть установлен самостоятельно. Теплоизоляционное пространство предпочтительно представляет собой пространство для помещения теплоизолирующего газа, например, воздуха. Согласно конкретному варианту осуществления изобретения и в противоположность конструкциям, известным до настоящего времени, жидкостная пленка подается по внутренней разделительной стенке. Однако такая жидкостная пленка имеет такие небольшие размеры, что между верхней поверхностью жидкостной пленки и наружной разделительной стенкой остается свободное пространство или полость,которая обеспечивает теплоизолирующие свойства. Другими словами, в случае использования настоящего изобретения не возникает эффект нагревания воды, изложенный в вышеописанной eвропейской заявке 022389, потому что вода не соприкасается с наружной разделительной стенкой и даже изолирована относительно этой разделительной стенки. Если будет использоваться вода или другая кристально чистая жидкость, то свет будет пропускаться по существу без значительной потери, другими словами, с эффективностью больше, чем 95%, и предпочтительнее с эффективностью больше, чем 99%, в результате чего происходит незначительное нагревание воды, вызываемое солнечным излучением. Однако, так как вода будет течь по внутренней разделительной стенке, температура внутренней разделительной стенки будет достигать температуры воды. В случае изготовления таких разделительных стенок из пластмассы они обычно будут тонкостенными при толщине стенки меньше, чем 3 мм, конкретно, меньше, чем 1 мм, и, конкретнее, приблизительно 0,2 мм. Эта толщина стенки зависит от используемого материала, и при использовании, например, поликарбоната она равна приблизительно 0,8 мм, и при использовании полиметилметакрилата приблизительно 2 мм при толщине пленки приблизительно 0,07 мм. Так как стенка приобретает температуру холодной или теплой воды, то создается активное охлаж-1 007557 дение помещения. При сравнительно высокой влажности будет происходить конденсация у стенки, другими словами, выделение тепла. Такое возникновение конденсации на внутренней стороне стенки может нежелательным образом привести к падению капель воды со стенки. Этого можно избежать, выполнив внутреннюю сторону стенки с добавками или с покрытием, которые уменьшают поверхностное натяжение. Кроме того, можно способствовать образованию капель/конденсации с помощью заданной циркуляции вдоль внутренней стороны перегородки. Можно использовать другое средство для осуществления конденсации и ее возможно большего распространения, например, вибрационное средство. Вследствие наличия пустоты над слоем воды и под наружной разделительной стенкой образуется полость, которая создает теплоизолирующий эффект. В результате этой теплоизоляции и благодаря наличию охлаждающего потока воды предотвращается поглощение тепла строением. Любая конденсация в пространстве внутри строения будет сведена до минимума и будет всегда происходить в самой холодной точке, то есть у внутренней разделительной стенки. Для обеспечения как можно дальнего распределения воды или другой жидкости, как, например гликоля, по поверхности внутренней разделительной стенки, могут быть использованы вещества, уменьшающие поверхностное натяжение, как, например, вещества типа мыла. Они могут присутствовать как в используемой жидкости, так и на внутренней разделительной стенке, по которой течет вода. Понятно,что внутренняя разделительная стенка не всегда должна быть установлена с наклоном. Она также может быть вертикальной. Кроме того, жидкость может иметь высокую вязкость, то есть быть сравнительно вязкой. Что касается воды, то этого можно достичь добавлением к ней, например сгустителей. Между верхней поверхностью воды и нижней поверхностью верхней или наружной разделительной стенки может быть либо воздух, либо изолирующий жидкость слой. Он может быть в виде постоянной дополнительной промежуточной панели, полностью заполненной водой. Кроме того, можно использовать гибкую пленку, и в этом случае вода "ползет" между пленкой и верхней поверхностью внутренней разделительной стенки. Толщина жидкостной пленки предпочтительно меньше, чем 5 мм, как, например,3 мм или меньше, чем 1 мм. Такой изолирующий жидкость слой предпочтительно используют в сочетании с перегородкой, расположенной с наклоном. Вместо вышеописанной пленки можно также использовать любой нетканый материал, который плавает на жидкости. Механизм действия настоящего изобретения предпочтительно является таким, что скорость потока жидкости и температура регулируют количество поглощаемого или отводимого тепла. В принципе, основное количество жидкости всегда присутствует в качестве разделителя. Используемая жидкость предпочтительно имеет сравнительно низкую температуру. В качестве примера можно упомянуть температуру между 5 и 12 С. Посредством этого можно поглощать и отводить большое количество тепла от строения. Нагретую/охлажденную воду можно, например, возвращать в теплоприемник, которым может быть, например, подземный резервуар для воды. Зимой эта вода, которая нагрета до некоторой степени,может быть снова использована для нагревания строения или непосредственно, или посредством теплового насоса. В более короткий период времени, как, например ночью, можно обеспечить дополнительное охлаждение ранее использованной воды. Специалистами в данной области техники могут быть предусмотрены другие конструкции с резервуарами для хранения, тепловыми насосами и теплообменниками,которые входят в объем прилагаемой формулы изобретения. Выделяемую жидкость можно выпускать любым способом, известным из уровня техники. Согласно конкретному варианту осуществления настоящего изобретения вдоль верхней границы рассматриваемой панели расположен ряд сопел, каждое из которых выпускает распределяемый поток воды. Кроме того,можно обеспечить непрерывное распределение, используя специальные распределительные шланги или трубки, предназначенные для этого. Кроме того, подача и выпуск могут быть соответственно объединены в панели, которая образует перегородку. В частности, панель может быть внизу и наверху снабжена рамой для выпуска/подачи. Согласно другому варианту осуществления изобретения наружная стенка постоянно вставлена в строение, а внутренняя стенка, по которой течет жидкость, установлена таким образом, что она может быть перемещена. В связи с этим может быть предусмотрен сетчатый или пленочный слой, по которому движется жидкость и который при необходимости может быть удален, например, свертыванием. Предпочтительно, чтобы при свертывании была также захвачена некоторая часть жидкости для образования водяной пленки на более поздней стадии посредством той жидкости, которая затем будет находиться между витками. Материалом такой внутренней разделительной стенки предпочтительно является полиамид, и, конкретнее, полиамид 6,6. Следует учесть, что он может быть также использован для других стенок, содержащих изолирующий жидкость слой. Для разделительных стенок могут быть также использованы другие пластмассы, известные из уровня техники, а также стекло. Кроме того, изобретение относится к способу регулирования температуры в помещении, которое снабжают наклонной, светопроницаемой перегородкой, состоящей из прозрачных разделительных стенок, расположенных друг от друга на расстоянии по меньшей мере 5 мм, из которых одна разделительная стенка образует границу раздела с указанным помещением, а другая разделительная стенка образует-2 007557 границу раздела с окружающей средой, при этом создают жидкостную пленку на верхней поверхности разделительной стенки, которая образует границу раздела с помещением, так что верхняя поверхность жидкостной пленки находится на некотором расстоянии от нижней поверхности другой разделительной стенки; помещают в указанное пространство изолирующий газ, как, например, воздух; и организуют теплопередачу к указанному помещению или из него, регулируя количество подаваемой/выпускаемой жидкости. Согласно изобретению жидкостная пленка по существу является непрерывной, а на температуру внутри указанного помещения можно влиять, изменяя скорость потока в сочетании с температурой. Другой разделительной стенкой предпочтительно изолируют пространство, наполненное газом, как, например, наполненное воздухом пространство. Как указывалось выше, используют по существу кристально чистую жидкость, т.е. жидкость, которая не оказывает никакого влияния на пропускаемый свет. Однако такое влияние можно создавать посредством добавок в жидкость и/или покрытий на стенках. В качестве примера можно упомянуть добавки, которые влияют на длину волны света. В частности,при выращивании растений в теплицах установлено, что определенные части спектра света имеют важное значение, а другие части - менее важное значение для роста растений. Не говоря уже о длине волны,можно не допускать определенные нежелательные частоты. Кроме того, можно обеспечить непрерывно изменяющееся регулирование пропускания и/или отражения света тем, что непрерывный поток воды движется по внутренней разделительной стенке панели. Кроме того, как будет понятно, в противоположность тому, что описано выше, поглощение тепла может происходить вследствие добавления пигмента и других веществ и/или нанесения покрытий. Кроме того, введением добавок можно влиять на выход света из строения. В теплицах, например,используют ночью сетки для ограничения выхода света. Они могли быть заменены (временным) введением добавок в жидкость. На более поздней стадии можно химически или физически удалять эти добавки простым способом. Кроме того, посредством этих добавок можно поглощением тепла утилизировать тепло, которое образуется при освещении (ассимиляционном освещении). Другая возможность при сравнительно высокой температуре - это отводить тепло, используя жидкость согласно изобретению. Кроме того, можно вводить добавки в жидкость, посредством которых можно осуществлять физико-химические процессы под влиянием излучения, как, например, в виде фотосинтеза. Другим примером является введение добавок, которые реагируют на электрический ток, приложенный к жидкостной пленке. Вместо добавок или в дополнение к добавкам, которые влияют на физико-химические свойства жидкости, можно в случае использования пленочного слоя и т.п., который покрывает жидкость, придавать этому пленочному слою свойства, которые обуславливают влияние или усиливают действие вышеописанных добавок. В этой связи такая пленка может быть, например, установлена таким образом, чтобы ее можно было перемещать. Другими словами, пленка может находиться или отсутствовать в пространстве, ограниченном разделительными стенками. Теплопередачей во внутреннее пространство строения можно управлять, регулируя скорость потока, температуру и толщину слоя воды. На толщину слоя потока жидкости можно также влиять посредством добавок. К жидкости могут быть добавлены вещества, ограничивающие или стимулирующие тепловое излучение. Конечно, этого можно также достигнуть нанесением покрытия на одну из разделительных стенок. Так как поток воды подается отдельно в разных местах, то можно достигнуть различных условий в разных местах строения. Таким образом, могут быть достигнуты определенные желаемые состояния. Согласно дальнейшему полезному варианту осуществления изобретения все пространство между двумя разделительными стенками может быть временно заполнено жидкостью. В таком случае создается конструкция, которая похожа на солнечный котел и посредством которой может быть отведено тепло. В случае полного заполнения создается эффект охлаждения ночью. Стенки и, в частности, внутренняя разделительная стенка могут быть снабжены средствами для улучшения теплопередачи. Их примерами могут быть ребра, части, окрашенные в черный цвет, и т.п. Изобретение будет подробнее описано ниже со ссылкой на иллюстративный вариант его осуществления, показанный на чертежах, на которых изображено: на фиг. 1 - схематический вид строения; на фиг. 2 - подробный вид части крыши строения; на фиг. 3 - вид в разрезе другого варианта выполнения стенки перегородки; на фиг. 4 - вид другого варианта выполнения конструкции согласно изобретению. На фиг. 1 строение, как, например теплица, обозначено позицией 1. Крыша или кровля обозначена позицией 2. Как показано на фиг. 1, она состоит из перегородок 3. Каждая перегородка состоит из наружной разделительной стенки 4 и внутренней разделительной стенки 5. При этом расположении наружная разделительная стенка 4 является стенкой, которая находится в контакте с окружающей средой, а внутренняя разделительная стенка 5 является стенкой, которая находится в сообщении с помещением. Расстояние между стенками 4 и 5, обозначенное как "а", составляет больше, чем 5 мм, и предпочтительно больше, чем 1 см. Стенки могут быть изготовлены из стекла или пластмассы при небольшой толщине стенки. При изготовлении стенки из стекла ее толщина предпочтительно меньше, чем 5 мм, а при изго-3 007557 товлении стенки из пластмассы ее толщина меньше, чем 2 мм, и, конкретнее, меньше, чем 1 мм, как, например, 0,1 мм. В качестве примеров пластмасс можно упомянуть поликарбонат, полиметилметакрилат,полиамид, как, например, полиамид 6,6 и т.д. Сверху кровли имеется трубопровод 7 для подачи воды, снабженный выпускными соплами 6. Благодаря выпуску воды на большой части поверхности внутренней разделительной стенки 5 образуется слой 10 воды. Этот слой 10 воды имеет сравнительно небольшую толщину, другими словами, его толщина меньше, чем 2 мм, и предпочтительно составляет около 1 мм. В любом случае толщина слоя воды,которая обозначена как "b", значительно меньше, чем вышеупомянутое расстояние "а", так что между верхней поверхностью слоя 10 воды и наружной разделительной стенкой 4 остается пространство, которое заполнено газом, например воздухом. Это пространство действует как изоляция. Вода предпочтительно течет по наклонным частям внутренней разделительной стенки 5. Используя вещества, которые уменьшают поверхностное натяжение, можно обеспечить широкий, сравнительно тонкий слой воды. С помощью этого слоя воды можно получить результаты, описанные ранее во вводной части описания. Другими словами, в противоположность конструкциям, известным из уровня техники, не происходит никакого нагревания воды, потому что она, по существу, является кристально чистой. Конечно, вместо воды можно использовать другие кристально чистые жидкости. Используя добавки в воде, можно влиять на светопропускающие свойства, либо, по выбору, поглощать или выделять тепло,либо влиять на падение/излучение света. На фиг. 3 показан другой вариант осуществления изобретения. Панель, обозначенная позицией 13, образует часть строения. Она имеет наклонную верхнюю или наружную разделительную стенку 14 и расположенную на расстоянии от нее нижнюю или внутреннюю разделительную стенку 15, простирающуюся по существу параллельно ей. Жидкостная пленка, которая имеет толщину "b", обозначена позицией 20. Эта жидкость выпускается из сопел 17 и самотеком течет вниз. Пленочный слой 21 "плавает" на жидкости. Верхняя поверхность пленочного слоя 21 и нижняя поверхность верхней стенки 14 расположены друг от друга на расстоянии "с", образуя пространство, которое заполнено газом, например воздухом. Получающееся пространство, обозначенное позицией 18,обеспечивает изоляцию. Этой пленкой может быть ориентированная полиамидная пленка толщиной,например, 25 мкм. При такой конструкции возможно движение вниз непрерывной пленки воды толщиной от 0,5 мм. Толщина пленки воды может быть больше, если используется пленочный слой или другой охватывающий слой. Например, можно упомянуть величину в 2-3 мм. В показанном здесь варианте осуществления изобретения верхняя поверхность нижней разделительной стенки предпочтительно является по существу плоской, другими словами, не имеется никаких ребер или желобчатой структуры. Используемая здесь пленка сама или в сочетании с жидкостью может иметь изменяющиеся оптические свойства, например,под влиянием приложенного к ней электрического напряжения. Кроме того, посредством такого напряжения можно предотвращать рост микроорганизмов. Кроме того, можно изменять оптические свойства падающего света посредством соответствующих добавок либо к пленочному слою, либо к жидкости. Одна из возможностей - это изменять угол отражения таким образом, чтобы свет уже не мог покинуть теплицу через жидкость и/или пленку. Кроме того,можно предпринимать различные меры таким образом, чтобы противодействовать инфракрасной составляющей света. На фиг. 4 в качестве альтернативы показана конструкция согласно настоящему изобретению, которая расположена вблизи водосточной части. Понятно, что аналогичная конструкция могла быть встроена в любом другом месте строения, как, например, в балке, где имеется рама для сбора жидкости, которая необязательно встроена в здание, которое содержит сматывающую часть, описываемую со ссылкой на фиг. 4. Эта водосточная часть обозначена позицией 25. Наружные разделительные стенки обозначены позициями соответственно 2 6 и 27. Имеется окно 28, которое может открываться в одной наружной разделительной стенке 26. Этим окном можно управлять посредством любого устройства, известного из уровня техники. Согласно конкретному варианту осуществления изобретения с этой конструкцией используется похожее на ножницы устройство, которое расположено в плоскости наружной разделительной стенки 26, в результате чего обеспечивается беспрепятственный поток жидкости. Внутренние разделительные стенки обозначены позициями соответственно 30 и 31. Жидкость течет по этим стенкам. Имеется роликовое устройство 32, посредством которого может быть свернута внутренняя разделительная стенка, другими словами, может быть удалена. Свертывание предпочтительно осуществляют при влажном состоянии внутренней разделительной стенки для облегчения ее последующего развертывания. После свертывания внутренней разделительной стенки она не будет создавать никакого препятствия для прохождения света. Водосточная часть 25 имеет особую конструкцию. Она содержит верхний желоб 32 для удаления дождевой воды. Для этого имеется отверстие 33 в кровле 34. Кроме того, имеются желоба 35, которые через отверстия 36 собирают и удаляют жидкость, происходящую из жидкостной пленки, которая движется по внутренней разделительной стенке. Это происходит отдельно слева и справа. Имеется дополнительный желоб 37 для сбора конденсата, образующегося на внутренней поверхности внутренних стенок-4 007557 30, 31. Позицией 38 обозначено крепление для внутренней разделительной стенки 31, которая может быть смотана. Другими словами, ролик 32 движется по направлению к креплению 38 при сматывании и от крепления 38 при разматывании стенки. В описанных примерах вода движется по внутренней разделительной стенке перегородки. Однако возможно также движение жидкости по наружной стенке, т.е. по стенке 27 на фиг. 4. В варианте на фиг. 4 при открытом окне 28 все же возможно движение жидкостной пленки по внутренней разделительной стенке 28. При открытом окне 28 эта жидкость входит во взаимодействие с окружающей средой. В показанном здесь варианте осуществления изобретения, в котором вода движется по внутренней разделительной стенке, наружная разделительная стенка может быть снабжена покрытием, которое препятствует конденсации для того, чтобы она оказывала как можно меньшее влияние на прозрачность. Как указывалось выше, в результате использования пластмассовых панелей может оказаться достаточной сравнительно небольшая толщина стенки. Так как пластмасса может быть сделана более прозрачной, чем стекло, а стенка из нее может иметь меньшую толщину, то в сочетании с кристально чистой водой может быть получена особенно высокая светопроницаемость. Кроме того, вес конструкции может быть заметно уменьшен по сравнению с конструкциями, изготовленными с двойным остеклением. Однако использование стекла все же является предпочтительным выбором. Если желательно охлаждать внутреннее пространство строения, то из сопел 6 воду или другую жидкость предпочтительно подают со сравнительно низкой температурой. В качестве примера можно упомянуть температуру в 5-12 С, если необходимо повышение температуры жидкостной пленки 10 более, чем 20 С и предпочтительно до около 30-40 С. Температура воды не должна быть настолько низкой,чтобы она могла замерзать. Временно заполняя пространство между стенками 4 и 5, можно получить обычный солнечный котел или охлаждающее устройство. Хотя изобретение было описано выше со ссылкой на предпочтительный вариант его осуществления, специалистам в данной области техники будет понятно, что в нем могут быть сделаны многочисленные модификации, не выходящие за пределы данной заявки, описанные в прилагаемой формуле изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Перегородка (3, 13) для разделения двух пространств, содержащая две светопроницаемые разделительные стенки (4, 14; 5, 15), расположенные друг от друга на расстоянии (а) больше, чем 5 мм, и в которой предусмотрено средство для движения жидкости между разделительными стенками; причем указанное средство содержит средство (7, 17) для распределения жидкости, выполненное для образования жидкостной пленки (10); при этом одна (4, 14) из разделительных стенок является наружной разделительной стенкой, а другая (5, 15) из разделительных стенок является внутренней разделительной стенкой, а жидкость движется по указанной внутренней разделительной стенке, отличающаяся тем, что имеется термоизоляционное пространство (18) между указанной жидкостной пленкой (10, 20) и наружной разделительной стенкой (4, 14). 2. Перегородка по п.1, отличающаяся тем, что она установлена наклонно, при этом указанная наружная разделительная стенка является верхней разделительной стенкой, а внутренняя разделительная стенка является нижней разделительной стенкой. 3. Перегородка по п.1, отличающаяся тем, что жидкостная пленка имеет толщину слоя (b) меньше чем 5 мм и, в частности, меньше чем 1 мм. 4. Перегородка по одному из предшествующих пунктов, отличающаяся тем, что изолирующий слой имеет толщину (с) больше чем 3 мм. 5. Перегородка по одному из предшествующих пунктов, отличающаяся тем, что охватывающий жидкость слой (21) расположен между нижней стенкой (15) и верхней разделительной стенкой (14). 6. Перегородка по п.4, отличающаяся тем, что изолирующий жидкость слой представляет собой пленочный слой. 7. Перегородка по одному из предшествующих пунктов, отличающаяся тем, что наружная разделительная стенка установлена постоянно, а внутренняя разделительная стенка выполнена с возможностью перемещения относительно нее. 8. Перегородка по одному из предшествующих пунктов, отличающаяся тем, что она предназначена для отделения внутреннего пространства строения (1) от окружающей среды, причем разделительная стенка (5), снабженная жидкостью, примыкает к внутреннему пространству указанного строения. 9. Перегородка по одному из предшествующих пунктов, отличающаяся тем, что разделительная стенка выполнена из пластмассы и, конкретнее, из полиамида, например полиамида 6,6. 10. Перегородка по одному из предшествующих пунктов, отличающаяся тем, что наружная разделительная стенка снабжена поверхностью, которая может быть удалена с нее для образования отверстия в наружной разделительной стенке.-5 007557 11. Перегородка по одному из предшествующих пунктов, отличающаяся тем, что она снабжена рамой, которая выполнена вокруг разделительной стенки и содержит средство подачи жидкости и средство выпуска жидкости. 12. Перегородка по п.11, отличающаяся тем, что внутренняя разделительная стенка выполнена с возможностью перемещения в пространство указанной рамой. 13. Строение, содержащее перегородку по одному из предшествующих пунктов. 14. Строение по п.13, в котором имеется теплоприемник для выпуска жидкости к средству распределения жидкости и для принятия жидкости, вытекающей из панели. 15. Способ регулирования температуры в помещении, которое снабжено светопроницаемой перегородкой, состоящей из разделительных стенок, расположенных друг от друга на расстоянии по меньшей мере 5 мм, из которых одна разделительная стенка образует границу раздела с указанным помещением, а другая разделительная стенка образует границу раздела с окружающей средой, при этом создают жидкостную пленку на одной разделительной стенке, так что верхняя поверхность жидкостной пленки находится на некотором расстоянии от другой разделительной стенки, при котором помещают изолирующий газ в пространство между жидкостной пленкой и другой разделительной стенкой; и осуществляют теплопередачу к указанному помещению и из него, регулируя количество подаваемой/выпускаемой жидкости. 16. Способ по п.15, при котором пленка имеет светопропускаемость 95% или больше. 17. Способ по одному из пп.15 или 16, при котором в качестве жидкости используют воду и/или гликоль. 18. Способ по одному из пп.15-17, при котором на указанную жидкость и/или на указанную одну разделительную стенку наносят вещества, уменьшающие поверхностное натяжение. 19. Способ по одному из пп.15-18, при котором в жидкость вводят добавки, влияющие на светопропускаемость. 20. Способ по одному из пп.15-19, при котором жидкость подают с температурой ниже 14 С. 21. Способ по одному из пп.15-20, при котором к жидкостной пленке прилагают электрический потенциал.
