Безлинзовый офтальмоскоп

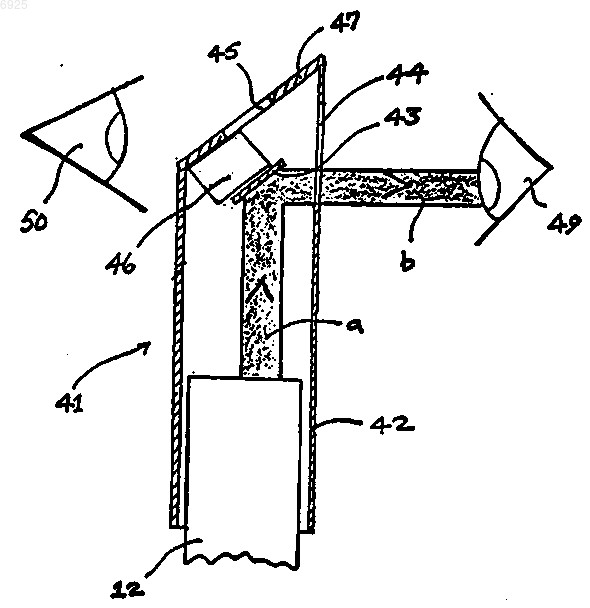

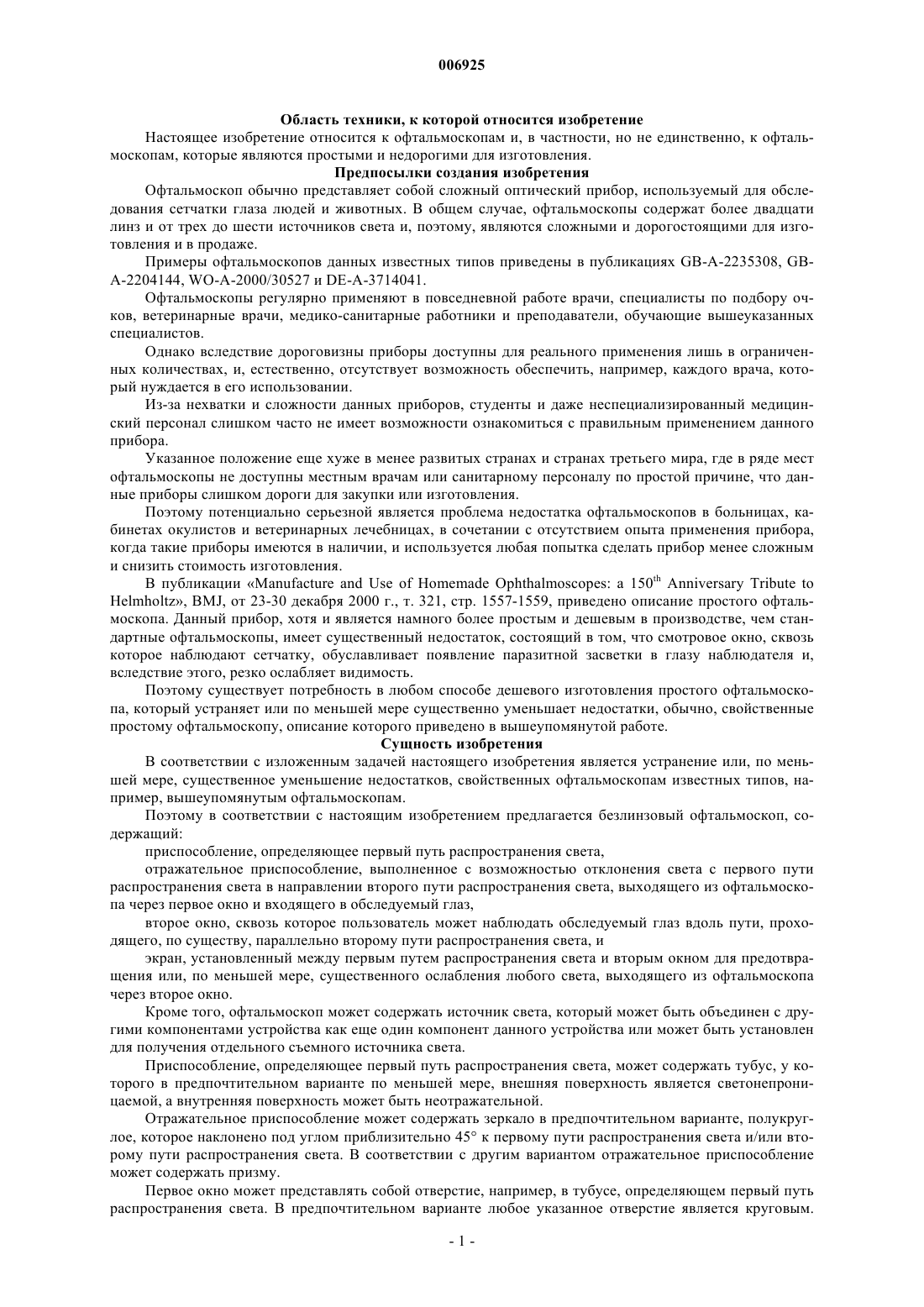

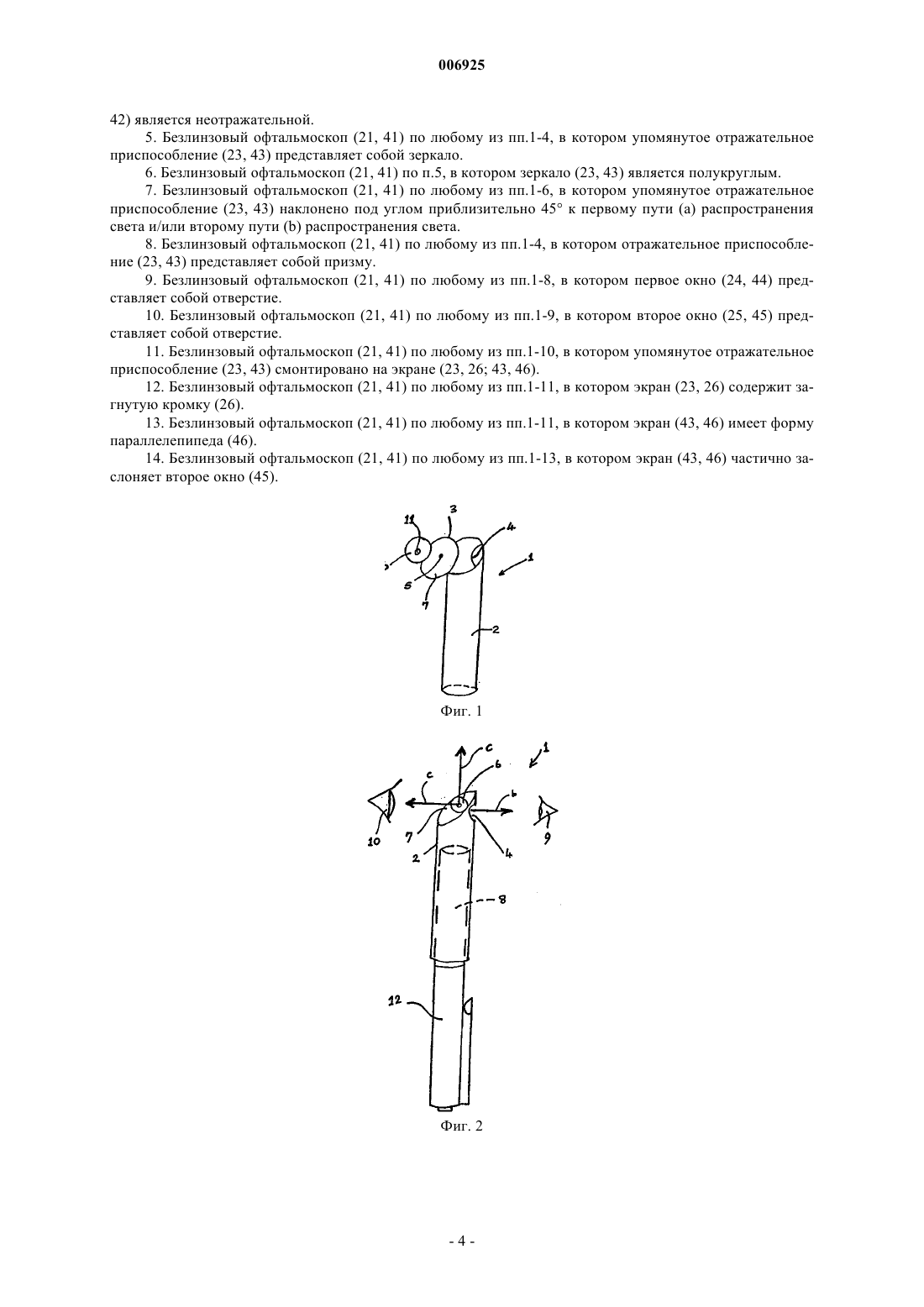

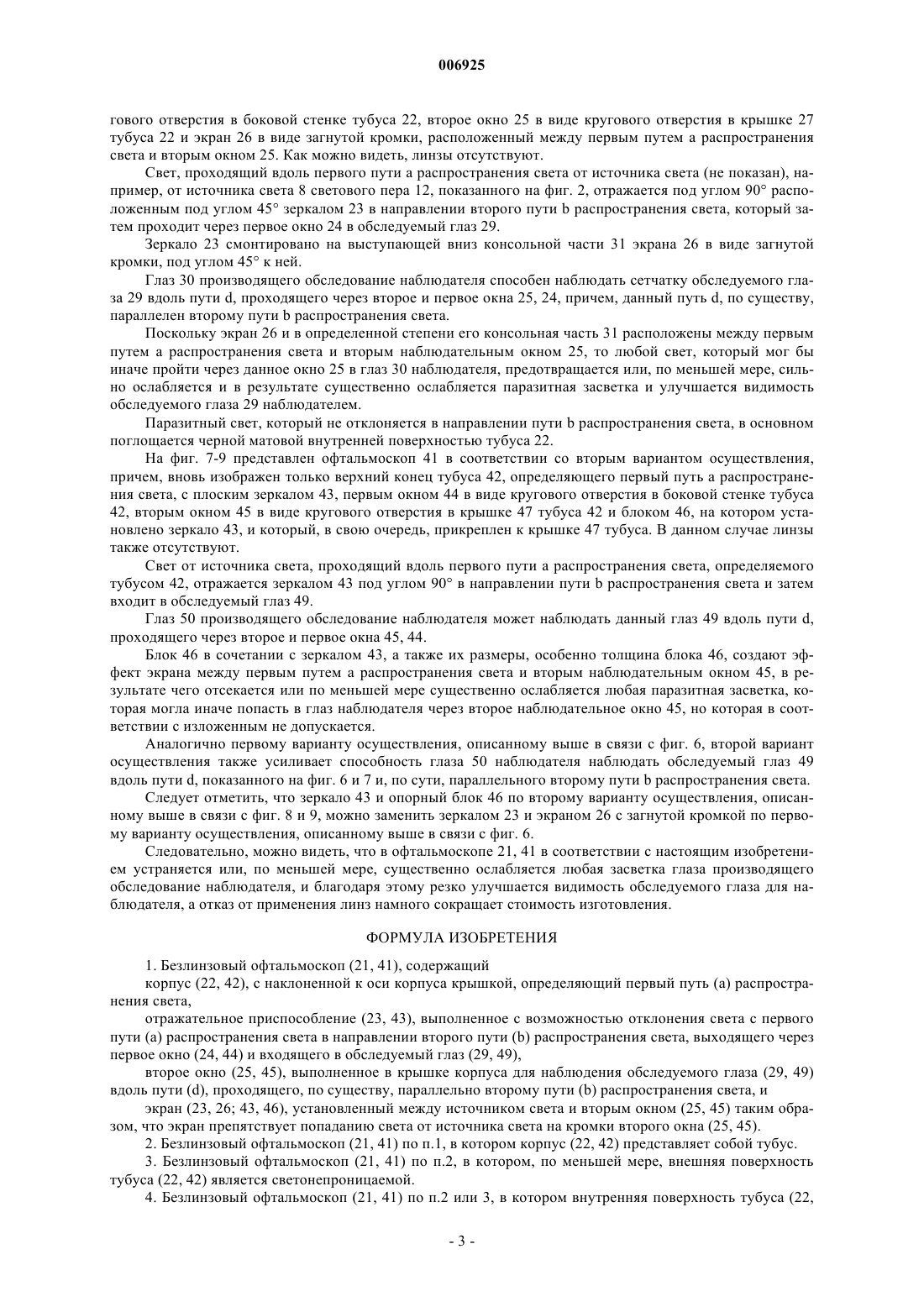

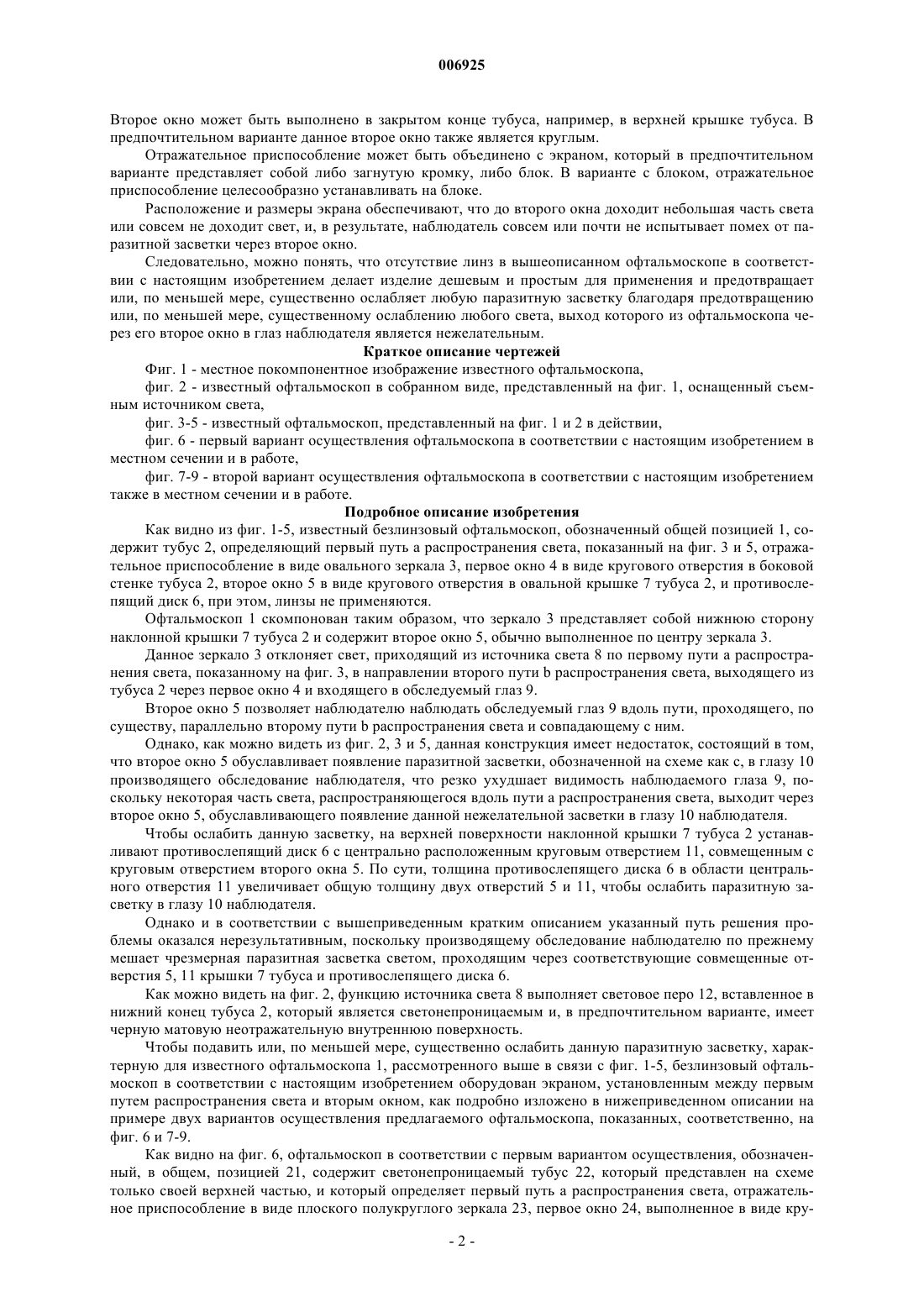

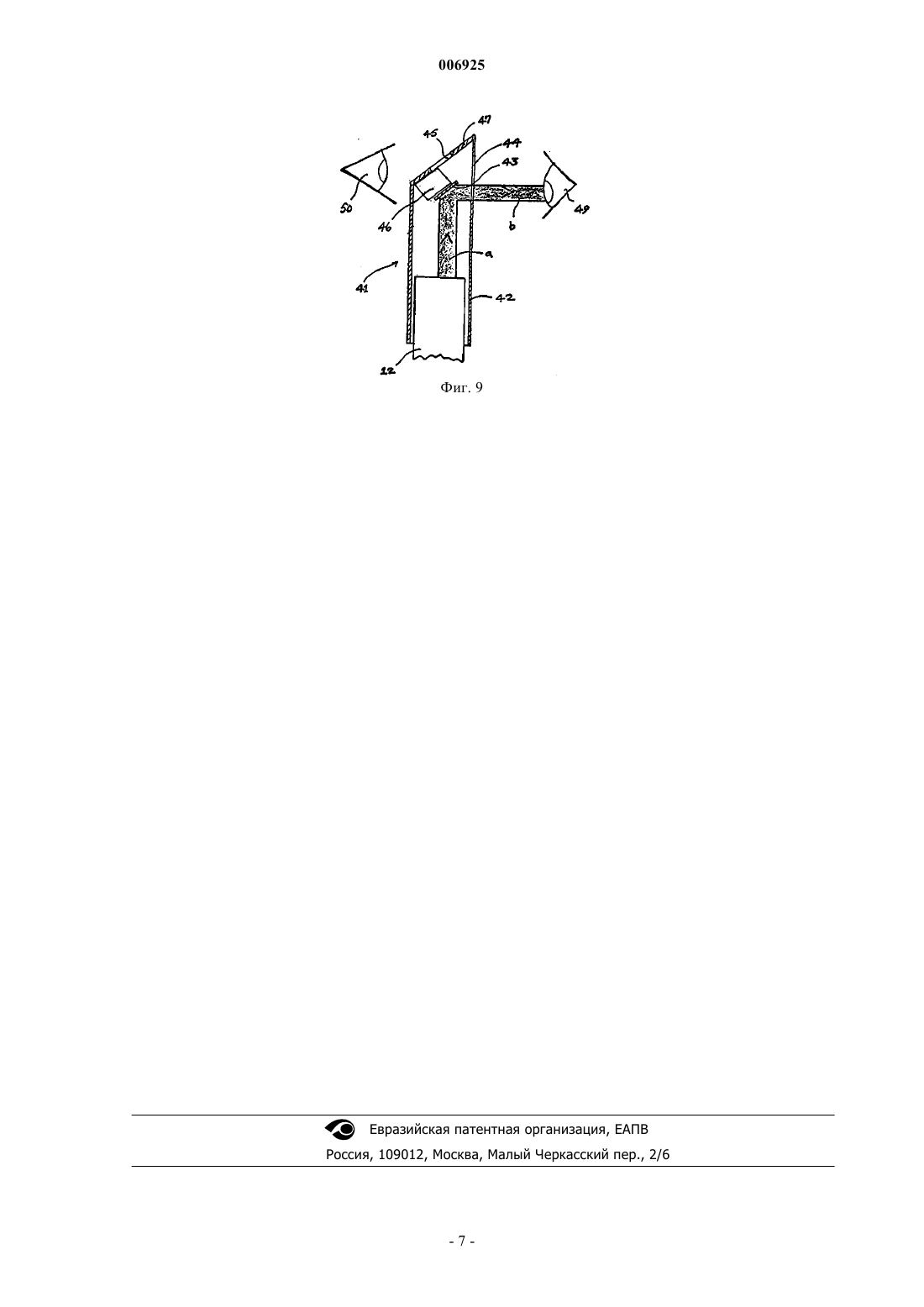

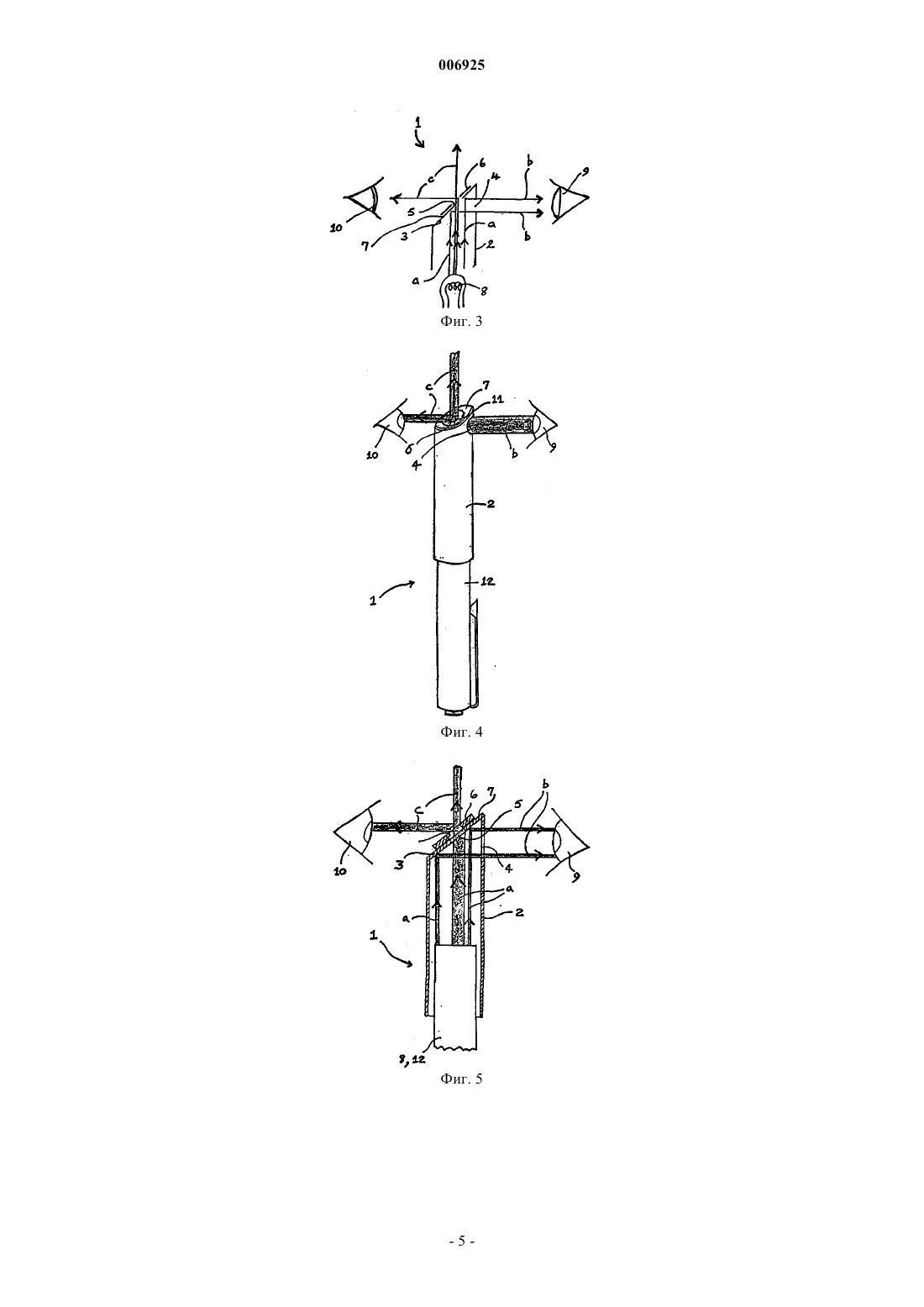

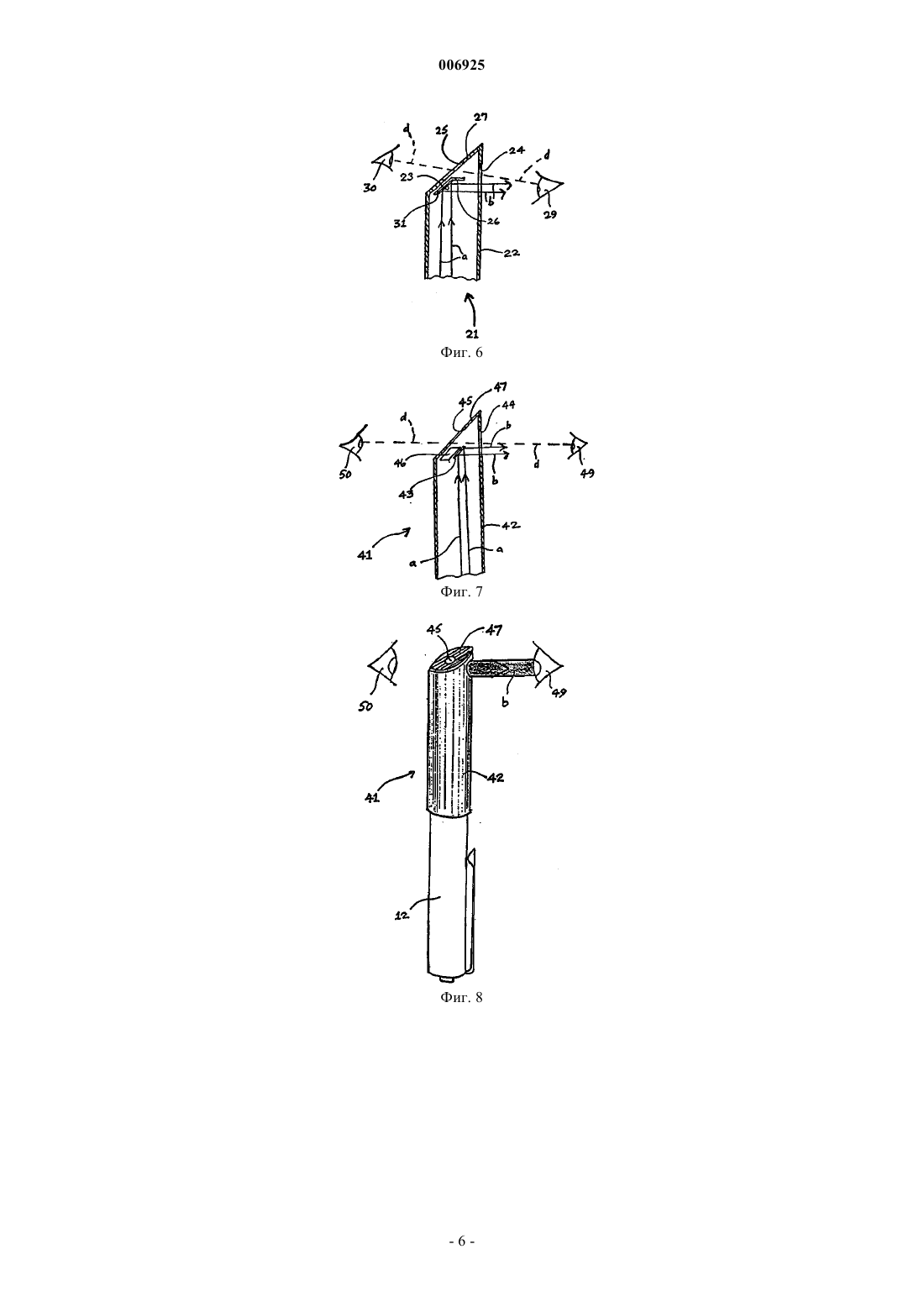

006925 Область техники, к которой относится изобретение Настоящее изобретение относится к офтальмоскопам и, в частности, но не единственно, к офтальмоскопам, которые являются простыми и недорогими для изготовления. Предпосылки создания изобретения Офтальмоскоп обычно представляет собой сложный оптический прибор, используемый для обследования сетчатки глаза людей и животных. В общем случае, офтальмоскопы содержат более двадцати линз и от трех до шести источников света и, поэтому, являются сложными и дорогостоящими для изготовления и в продаже. Примеры офтальмоскопов данных известных типов приведены в публикациях GB-A-2235308, GBA-2204144, WO-A-2000/30527 и DE-A-3714041. Офтальмоскопы регулярно применяют в повседневной работе врачи, специалисты по подбору очков, ветеринарные врачи, медико-санитарные работники и преподаватели, обучающие вышеуказанных специалистов. Однако вследствие дороговизны приборы доступны для реального применения лишь в ограниченных количествах, и, естественно, отсутствует возможность обеспечить, например, каждого врача, который нуждается в его использовании. Из-за нехватки и сложности данных приборов, студенты и даже неспециализированный медицинский персонал слишком часто не имеет возможности ознакомиться с правильным применением данного прибора. Указанное положение еще хуже в менее развитых странах и странах третьего мира, где в ряде мест офтальмоскопы не доступны местным врачам или санитарному персоналу по простой причине, что данные приборы слишком дороги для закупки или изготовления. Поэтому потенциально серьезной является проблема недостатка офтальмоскопов в больницах, кабинетах окулистов и ветеринарных лечебницах, в сочетании с отсутствием опыта применения прибора,когда такие приборы имеются в наличии, и используется любая попытка сделать прибор менее сложным и снизить стоимость изготовления. В публикации Manufacture and Use of Homemade Ophthalmoscopes: a 150th Anniversary Tribute toHelmholtz, BMJ, от 23-30 декабря 2000 г., т. 321, стр. 1557-1559, приведено описание простого офтальмоскопа. Данный прибор, хотя и является намного более простым и дешевым в производстве, чем стандартные офтальмоскопы, имеет существенный недостаток, состоящий в том, что смотровое окно, сквозь которое наблюдают сетчатку, обуславливает появление паразитной засветки в глазу наблюдателя и,вследствие этого, резко ослабляет видимость. Поэтому существует потребность в любом способе дешевого изготовления простого офтальмоскопа, который устраняет или по меньшей мере существенно уменьшает недостатки, обычно, свойственные простому офтальмоскопу, описание которого приведено в вышеупомянутой работе. Сущность изобретения В соответствии с изложенным задачей настоящего изобретения является устранение или, по меньшей мере, существенное уменьшение недостатков, свойственных офтальмоскопам известных типов, например, вышеупомянутым офтальмоскопам. Поэтому в соответствии с настоящим изобретением предлагается безлинзовый офтальмоскоп, содержащий: приспособление, определяющее первый путь распространения света,отражательное приспособление, выполненное с возможностью отклонения света с первого пути распространения света в направлении второго пути распространения света, выходящего из офтальмоскопа через первое окно и входящего в обследуемый глаз,второе окно, сквозь которое пользователь может наблюдать обследуемый глаз вдоль пути, проходящего, по существу, параллельно второму пути распространения света, и экран, установленный между первым путем распространения света и вторым окном для предотвращения или, по меньшей мере, существенного ослабления любого света, выходящего из офтальмоскопа через второе окно. Кроме того, офтальмоскоп может содержать источник света, который может быть объединен с другими компонентами устройства как еще один компонент данного устройства или может быть установлен для получения отдельного съемного источника света. Приспособление, определяющее первый путь распространения света, может содержать тубус, у которого в предпочтительном варианте по меньшей мере, внешняя поверхность является светонепроницаемой, а внутренняя поверхность может быть неотражательной. Отражательное приспособление может содержать зеркало в предпочтительном варианте, полукруглое, которое наклонено под углом приблизительно 45 к первому пути распространения света и/или второму пути распространения света. В соответствии с другим вариантом отражательное приспособление может содержать призму. Первое окно может представлять собой отверстие, например, в тубусе, определяющем первый путь распространения света. В предпочтительном варианте любое указанное отверстие является круговым.-1 006925 Второе окно может быть выполнено в закрытом конце тубуса, например, в верхней крышке тубуса. В предпочтительном варианте данное второе окно также является круглым. Отражательное приспособление может быть объединено с экраном, который в предпочтительном варианте представляет собой либо загнутую кромку, либо блок. В варианте с блоком, отражательное приспособление целесообразно устанавливать на блоке. Расположение и размеры экрана обеспечивают, что до второго окна доходит небольшая часть света или совсем не доходит свет, и, в результате, наблюдатель совсем или почти не испытывает помех от паразитной засветки через второе окно. Следовательно, можно понять, что отсутствие линз в вышеописанном офтальмоскопе в соответствии с настоящим изобретением делает изделие дешевым и простым для применения и предотвращает или, по меньшей мере, существенно ослабляет любую паразитную засветку благодаря предотвращению или, по меньшей мере, существенному ослаблению любого света, выход которого из офтальмоскопа через его второе окно в глаз наблюдателя является нежелательным. Краткое описание чертежей Фиг. 1 - местное покомпонентное изображение известного офтальмоскопа,фиг. 2 - известный офтальмоскоп в собранном виде, представленный на фиг. 1, оснащенный съемным источником света,фиг. 3-5 - известный офтальмоскоп, представленный на фиг. 1 и 2 в действии,фиг. 6 - первый вариант осуществления офтальмоскопа в соответствии с настоящим изобретением в местном сечении и в работе,фиг. 7-9 - второй вариант осуществления офтальмоскопа в соответствии с настоящим изобретением также в местном сечении и в работе. Подробное описание изобретения Как видно из фиг. 1-5, известный безлинзовый офтальмоскоп, обозначенный общей позицией 1, содержит тубус 2, определяющий первый путь а распространения света, показанный на фиг. 3 и 5, отражательное приспособление в виде овального зеркала 3, первое окно 4 в виде кругового отверстия в боковой стенке тубуса 2, второе окно 5 в виде кругового отверстия в овальной крышке 7 тубуса 2, и противослепящий диск 6, при этом, линзы не применяются. Офтальмоскоп 1 скомпонован таким образом, что зеркало 3 представляет собой нижнюю сторону наклонной крышки 7 тубуса 2 и содержит второе окно 5, обычно выполненное по центру зеркала 3. Данное зеркало 3 отклоняет свет, приходящий из источника света 8 по первому пути а распространения света, показанному на фиг. 3, в направлении второго пути b распространения света, выходящего из тубуса 2 через первое окно 4 и входящего в обследуемый глаз 9. Второе окно 5 позволяет наблюдателю наблюдать обследуемый глаз 9 вдоль пути, проходящего, по существу, параллельно второму пути b распространения света и совпадающему с ним. Однако, как можно видеть из фиг. 2, 3 и 5, данная конструкция имеет недостаток, состоящий в том,что второе окно 5 обуславливает появление паразитной засветки, обозначенной на схеме как с, в глазу 10 производящего обследование наблюдателя, что резко ухудшает видимость наблюдаемого глаза 9, поскольку некоторая часть света, распространяющегося вдоль пути а распространения света, выходит через второе окно 5, обуславливающего появление данной нежелательной засветки в глазу 10 наблюдателя. Чтобы ослабить данную засветку, на верхней поверхности наклонной крышки 7 тубуса 2 устанавливают противослепящий диск 6 с центрально расположенным круговым отверстием 11, совмещенным с круговым отверстием второго окна 5. По сути, толщина противослепящего диска 6 в области центрального отверстия 11 увеличивает общую толщину двух отверстий 5 и 11, чтобы ослабить паразитную засветку в глазу 10 наблюдателя. Однако и в соответствии с вышеприведенным кратким описанием указанный путь решения проблемы оказался нерезультативным, поскольку производящему обследование наблюдателю по прежнему мешает чрезмерная паразитная засветка светом, проходящим через соответствующие совмещенные отверстия 5, 11 крышки 7 тубуса и противослепящего диска 6. Как можно видеть на фиг. 2, функцию источника света 8 выполняет световое перо 12, вставленное в нижний конец тубуса 2, который является светонепроницаемым и, в предпочтительном варианте, имеет черную матовую неотражательную внутреннюю поверхность. Чтобы подавить или, по меньшей мере, существенно ослабить данную паразитную засветку, характерную для известного офтальмоскопа 1, рассмотренного выше в связи с фиг. 1-5, безлинзовый офтальмоскоп в соответствии с настоящим изобретением оборудован экраном, установленным между первым путем распространения света и вторым окном, какподробно изложено в нижеприведенном описании на примере двух вариантов осуществления предлагаемого офтальмоскопа, показанных, соответственно, на фиг. 6 и 7-9. Как видно на фиг. 6, офтальмоскоп в соответствии с первым вариантом осуществления, обозначенный, в общем, позицией 21, содержит светонепроницаемый тубус 22, который представлен на схеме только своей верхней частью, и который определяет первый путь а распространения света, отражательное приспособление в виде плоского полукруглого зеркала 23, первое окно 24, выполненное в виде кру-2 006925 гового отверстия в боковой стенке тубуса 22, второе окно 25 в виде кругового отверстия в крышке 27 тубуса 22 и экран 26 в виде загнутой кромки, расположенный между первым путем а распространения света и вторым окном 25. Как можно видеть, линзы отсутствуют. Свет, проходящий вдоль первого пути а распространения света от источника света (не показан), например, от источника света 8 светового пера 12, показанного на фиг. 2, отражается под углом 90 расположенным под углом 45 зеркалом 23 в направлении второго пути b распространения света, который затем проходит через первое окно 24 в обследуемый глаз 29. Зеркало 23 смонтировано на выступающей вниз консольной части 31 экрана 26 в виде загнутой кромки, под углом 45 к ней. Глаз 30 производящего обследование наблюдателя способен наблюдать сетчатку обследуемого глаза 29 вдоль пути d, проходящего через второе и первое окна 25, 24, причем, данный путь d, по существу,параллелен второму пути b распространения света. Поскольку экран 26 и в определенной степени его консольная часть 31 расположены между первым путем а распространения света и вторым наблюдательным окном 25, то любой свет, который мог бы иначе пройти через данное окно 25 в глаз 30 наблюдателя, предотвращается или, по меньшей мере, сильно ослабляется и в результате существенно ослабляется паразитная засветка и улучшается видимость обследуемого глаза 29 наблюдателем. Паразитный свет, который не отклоняется в направлении пути b распространения света, в основном поглощается черной матовой внутренней поверхностью тубуса 22. На фиг. 7-9 представлен офтальмоскоп 41 в соответствии со вторым вариантом осуществления,причем, вновь изображен только верхний конец тубуса 42, определяющего первый путь а распространения света, с плоским зеркалом 43, первым окном 44 в виде кругового отверстия в боковой стенке тубуса 42, вторым окном 45 в виде кругового отверстия в крышке 47 тубуса 42 и блоком 46, на котором установлено зеркало 43, и который, в свою очередь, прикреплен к крышке 47 тубуса. В данном случае линзы также отсутствуют. Свет от источника света, проходящий вдоль первого пути а распространения света, определяемого тубусом 42, отражается зеркалом 43 под углом 90 в направлении пути b распространения света и затем входит в обследуемый глаз 49. Глаз 50 производящего обследование наблюдателя может наблюдать данный глаз 49 вдоль пути d,проходящего через второе и первое окна 45, 44. Блок 46 в сочетании с зеркалом 43, а также их размеры, особенно толщина блока 46, создают эффект экрана между первым путем а распространения света и вторым наблюдательным окном 45, в результате чего отсекается или по меньшей мере существенно ослабляется любая паразитная засветка, которая могла иначе попасть в глаз наблюдателя через второе наблюдательное окно 45, но которая в соответствии с изложенным не допускается. Аналогично первому варианту осуществления, описанному выше в связи с фиг. 6, второй вариант осуществления также усиливает способность глаза 50 наблюдателя наблюдать обследуемый глаз 49 вдоль пути d, показанного на фиг. 6 и 7 и, по сути, параллельного второму пути b распространения света. Следует отметить, что зеркало 43 и опорный блок 46 по второму варианту осуществления, описанному выше в связи с фиг. 8 и 9, можно заменить зеркалом 23 и экраном 26 с загнутой кромкой по первому варианту осуществления, описанному выше в связи с фиг. 6. Следовательно, можно видеть, что в офтальмоскопе 21, 41 в соответствии с настоящим изобретением устраняется или, по меньшей мере, существенно ослабляется любая засветка глаза производящего обследование наблюдателя, и благодаря этому резко улучшается видимость обследуемого глаза для наблюдателя, а отказ от применения линз намного сокращает стоимость изготовления. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Безлинзовый офтальмоскоп (21, 41), содержащий корпус (22, 42), с наклоненной к оси корпуса крышкой, определяющий первый путь (а) распространения света,отражательное приспособление (23, 43), выполненное с возможностью отклонения света с первого пути (а) распространения света в направлении второго пути (b) распространения света, выходящего через первое окно (24, 44) и входящего в обследуемый глаз (29, 49),второе окно (25, 45), выполненное в крышке корпуса для наблюдения обследуемого глаза (29, 49) вдоль пути (d), проходящего, по существу, параллельно второму пути (b) распространения света, и экран (23, 26; 43, 46), установленный между источником света и вторым окном (25, 45) таким образом, что экран препятствует попаданию света от источника света на кромки второго окна (25, 45). 2. Безлинзовый офтальмоскоп (21, 41) по п.1, в котором корпус (22, 42) представляет собой тубус. 3. Безлинзовый офтальмоскоп (21, 41) по п.2, в котором, по меньшей мере, внешняя поверхность тубуса (22, 42) является светонепроницаемой. 4. Безлинзовый офтальмоскоп (21, 41) по п.2 или 3, в котором внутренняя поверхность тубуса (22,-3 006925 42) является неотражательной. 5. Безлинзовый офтальмоскоп (21, 41) по любому из пп.1-4, в котором упомянутое отражательное приспособление (23, 43) представляет собой зеркало. 6. Безлинзовый офтальмоскоп (21, 41) по п.5, в котором зеркало (23, 43) является полукруглым. 7. Безлинзовый офтальмоскоп (21, 41) по любому из пп.1-6, в котором упомянутое отражательное приспособление (23, 43) наклонено под углом приблизительно 45 к первому пути (а) распространения света и/или второму пути (b) распространения света. 8. Безлинзовый офтальмоскоп (21, 41) по любому из пп.1-4, в котором отражательное приспособление (23, 43) представляет собой призму. 9. Безлинзовый офтальмоскоп (21, 41) по любому из пп.1-8, в котором первое окно (24, 44) представляет собой отверстие. 10. Безлинзовый офтальмоскоп (21, 41) по любому из пп.1-9, в котором второе окно (25, 45) представляет собой отверстие. 11. Безлинзовый офтальмоскоп (21, 41) по любому из пп.1-10, в котором упомянутое отражательное приспособление (23, 43) смонтировано на экране (23, 26; 43, 46). 12. Безлинзовый офтальмоскоп (21, 41) по любому из пп.1-11, в котором экран (23, 26) содержит загнутую кромку (26). 13. Безлинзовый офтальмоскоп (21, 41) по любому из пп.1-11, в котором экран (43, 46) имеет форму параллелепипеда (46). 14. Безлинзовый офтальмоскоп (21, 41) по любому из пп.1-13, в котором экран (43, 46) частично заслоняет второе окно (45).
