Сигаретный фильтр

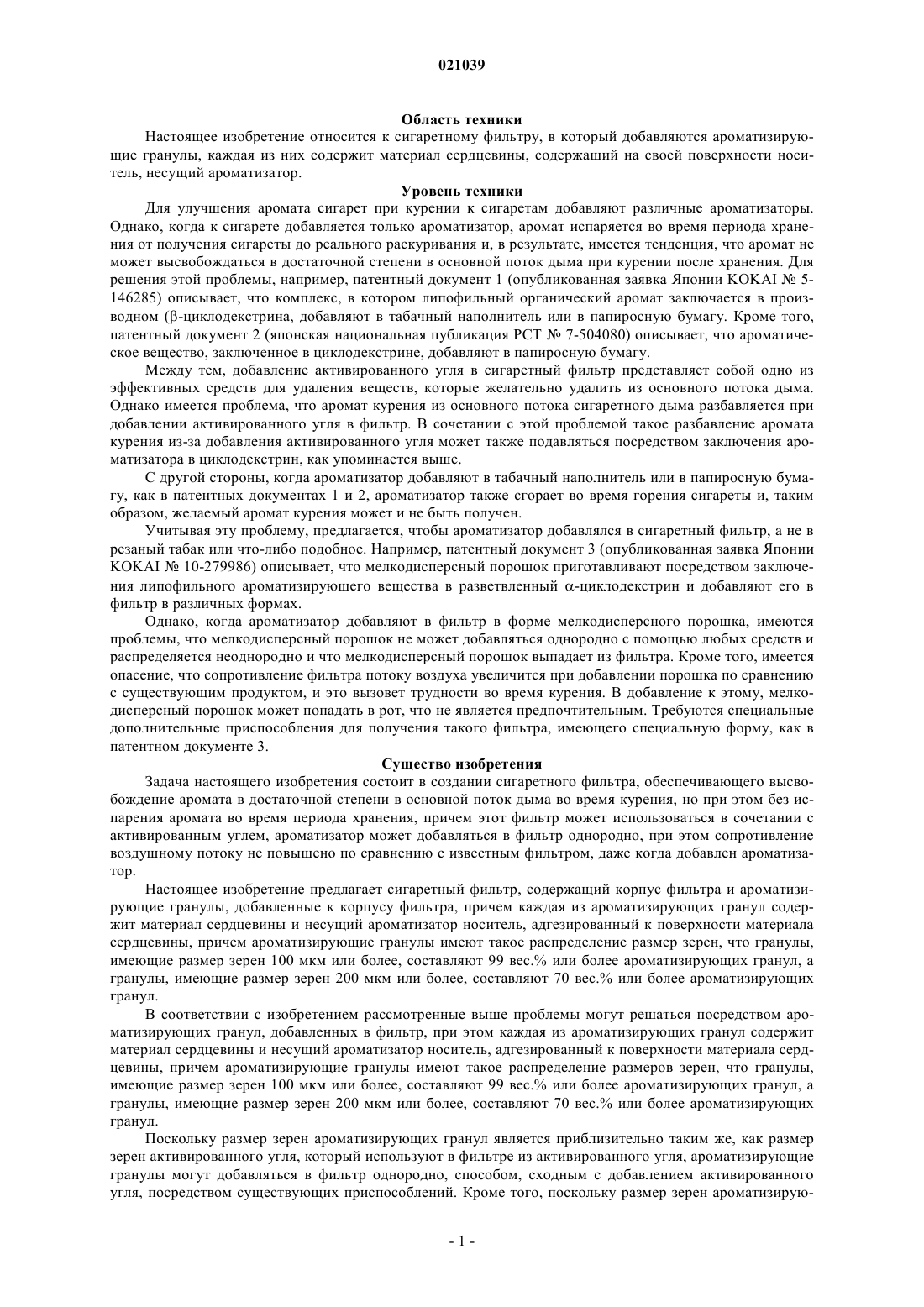

Сигаретный фильтр, содержащий корпус фильтра и ароматизирующие гранулы, добавленные к корпусу фильтра, причем каждая из ароматизирующих гранул содержит материал сердцевины и несущий ароматизатор носитель, адгезированный на поверхности материала сердцевины,при этом ароматизирующие гранулы имеют такое распределение размеров зерен, что гранулы,имеющие размер зерен 100 мкм или более, составляют 99 вес.% или более ароматизирующих гранул, а гранулы, имеющие размер зерен 200 мкм или более, составляют 70 вес.% или более ароматизирующих гранул. Область техники Настоящее изобретение относится к сигаретному фильтру, в который добавляются ароматизирующие гранулы, каждая из них содержит материал сердцевины, содержащий на своей поверхности носитель, несущий ароматизатор. Уровень техники Для улучшения аромата сигарет при курении к сигаретам добавляют различные ароматизаторы. Однако, когда к сигарете добавляется только ароматизатор, аромат испаряется во время периода хранения от получения сигареты до реального раскуривания и, в результате, имеется тенденция, что аромат не может высвобождаться в достаточной степени в основной поток дыма при курении после хранения. Для решения этой проблемы, например, патентный документ 1 (опубликованная заявка Японии KOKAI5146285) описывает, что комплекс, в котором липофильный органический аромат заключается в производном (-циклодекстрина, добавляют в табачный наполнитель или в папиросную бумагу. Кроме того,патентный документ 2 (японская национальная публикация РСТ 7-504080) описывает, что ароматическое вещество, заключенное в циклодекстрине, добавляют в папиросную бумагу. Между тем, добавление активированного угля в сигаретный фильтр представляет собой одно из эффективных средств для удаления веществ, которые желательно удалить из основного потока дыма. Однако имеется проблема, что аромат курения из основного потока сигаретного дыма разбавляется при добавлении активированного угля в фильтр. В сочетании с этой проблемой такое разбавление аромата курения из-за добавления активированного угля может также подавляться посредством заключения ароматизатора в циклодекстрин, как упоминается выше. С другой стороны, когда ароматизатор добавляют в табачный наполнитель или в папиросную бумагу, как в патентных документах 1 и 2, ароматизатор также сгорает во время горения сигареты и, таким образом, желаемый аромат курения может и не быть получен. Учитывая эту проблему, предлагается, чтобы ароматизатор добавлялся в сигаретный фильтр, а не в резаный табак или что-либо подобное. Например, патентный документ 3 (опубликованная заявка ЯпонииKOKAI10-279986) описывает, что мелкодисперсный порошок приготавливают посредством заключения липофильного ароматизирующего вещества в разветвленный -циклодекстрин и добавляют его в фильтр в различных формах. Однако, когда ароматизатор добавляют в фильтр в форме мелкодисперсного порошка, имеются проблемы, что мелкодисперсный порошок не может добавляться однородно с помощью любых средств и распределяется неоднородно и что мелкодисперсный порошок выпадает из фильтра. Кроме того, имеется опасение, что сопротивление фильтра потоку воздуха увеличится при добавлении порошка по сравнению с существующим продуктом, и это вызовет трудности во время курения. В добавление к этому, мелкодисперсный порошок может попадать в рот, что не является предпочтительным. Требуются специальные дополнительные приспособления для получения такого фильтра, имеющего специальную форму, как в патентном документе 3. Существо изобретения Задача настоящего изобретения состоит в создании сигаретного фильтра, обеспечивающего высвобождение аромата в достаточной степени в основной поток дыма во время курения, но при этом без испарения аромата во время периода хранения, причем этот фильтр может использоваться в сочетании с активированным углем, ароматизатор может добавляться в фильтр однородно, при этом сопротивление воздушному потоку не повышено по сравнению с известным фильтром, даже когда добавлен ароматизатор. Настоящее изобретение предлагает сигаретный фильтр, содержащий корпус фильтра и ароматизирующие гранулы, добавленные к корпусу фильтра, причем каждая из ароматизирующих гранул содержит материал сердцевины и несущий ароматизатор носитель, адгезированный к поверхности материала сердцевины, причем ароматизирующие гранулы имеют такое распределение размер зерен, что гранулы,имеющие размер зерен 100 мкм или более, составляют 99 вес.% или более ароматизирующих гранул, а гранулы, имеющие размер зерен 200 мкм или более, составляют 70 вес.% или более ароматизирующих гранул. В соответствии с изобретением рассмотренные выше проблемы могут решаться посредством ароматизирующих гранул, добавленных в фильтр, при этом каждая из ароматизирующих гранул содержит материал сердцевины и несущий ароматизатор носитель, адгезированный к поверхности материала сердцевины, причем ароматизирующие гранулы имеют такое распределение размеров зерен, что гранулы,имеющие размер зерен 100 мкм или более, составляют 99 вес.% или более ароматизирующих гранул, а гранулы, имеющие размер зерен 200 мкм или более, составляют 70 вес.% или более ароматизирующих гранул. Поскольку размер зерен ароматизирующих гранул является приблизительно таким же, как размер зерен активированного угля, который используют в фильтре из активированного угля, ароматизирующие гранулы могут добавляться в фильтр однородно, способом, сходным с добавлением активированного угля, посредством существующих приспособлений. Кроме того, поскольку размер зерен ароматизирую-1 021039 щих гранул является приблизительно таким же, как и у активированного угля, сопротивление потоку воздуха во время курения является приблизительно таким же, как у обычного сигаретного фильтра. Поскольку аромат переносится на носителе ароматизатора, испарение аромата во время периода хранения может подавляться, а также может подавляться адсорбция аромата в активированный уголь. Краткое описание чертежей Фиг. 1 - график, показывающий результаты измерения сопротивления фильтра потоку воздуха. Фиг. 2 - график, показывающий свойства при фильтровании. Фиг. 3 - график, показывающий количество 1-ментола в дыме. Фиг. 4 - график, показывающий оценку изменения со временем отношения количественно определенных количеств -циклодекстрина и 1-ментола. Предпочтительный вариант выполнения изобретения Настоящее изобретение далее описывается более подробно. В фильтре для сигареты по изобретению ароматизирующие гранулы добавляются в корпус фильтра,при этом каждая из ароматизирующих гранул содержит материал сердцевины, имеющий на поверхности несущий ароматизатор носитель. Корпус фильтра представляет собой такой, какой обычно используют для сигареты, и соединяется с нарезанным табаком, обернутым в папиросную бумагу, посредством мундштучной бумаги. Конкретные примеры включают фильтр из ацетата целлюлозы, бумажный фильтр и тому подобное. Ароматизирующие гранулы имеют такое весовое распределение размеров зерен (для размера зерен,просеянных в сухом состоянии, полученного с помощью исследования сухого просеивания в соответствии с JIS K 0069 (1992, что гранулы, имеющие размер зерен 100 мкм или более, составляют 99 вес.% или более ароматизирующих гранул, а гранулы, имеющие размер зерен 200 мкм или более, составляют 70 вес.% или более ароматизирующих гранул. Как правило, размер зерен составляет 1500 мкм максимум и средний размер зерен составляет от 500 до 600 мкм. При исследовании сухого просеивания использует сито в соответствии с JIS Z 8801 Standard. Размер зерен ароматизирующих гранул является приблизительно таким же, как размер зерен активированного угля, который добавляется в фильтр из активированного угля. Следовательно, ароматизирующие гранулы, которые должны добавляться в сигаретный фильтр по изобретению, могут добавляться в корпус фильтра однородно, способом, сходным с добавлением активированного угля посредством обычного устройства для добавления активированного угля в сигарету. В сигарете с фильтром по изобретению, к которому добавляются ароматизирующие гранулы, сопротивление потоку воздуха может составлять от 200 до 800 мм водяного столба/120 мм. Когда порошок и подобный материал добавляют в фильтр, имеется риск повышения у фильтра сопротивления потоку воздуха, что затрудняет затяжку при курении. Однако, поскольку ароматизирующие гранулы, используемые для сигаретного фильтра по изобретению, имеют приблизительно такой же размер, как у активированного угля, они очень мало изменяют сопротивление потоку воздуха (то есть фильтр демонстрирует сопротивление потоку воздуха, сходное с фильтром из активированного угля). Это важно при курении сигареты. Ароматизирующие гранулы, которые должны добавляться в сигаретный фильтр по настоящему изобретению, предпочтительно имеют среднюю твердость 300 г/мм 2 или более. Когда средняя твердость ароматизирующих гранул ниже, чем 300 г/мм 2, это не является предпочтительным, поскольку гранулы становятся хрупкими. Сигаретный фильтр по настоящему изобретению имеет полную длину, например, от 15 до 40 мм, и диаметр, например, от 5 до 8 мм. Фильтр может делиться на множество сегментов, например сегмент,содержащий ароматизирующие гранулы, сегмент, содержащий активированный уголь, и тому подобное. В настоящем документе сегмент, содержащий ароматизирующие гранулы, описанные выше, может быть длиной, например, от 5 до 35 мм. Ароматизирующие гранулы могут добавляться в фильтр в количестве от 1 до 20 мг на мм длины фильтра. Когда ароматизирующих гранул меньше 1 мг, имеется тенденция к тому, что ароматизирующие гранулы не будут способны испускать ароматизирующее вещество в достаточном количестве в основной поток дыма сигареты. Когда ароматизирующие гранулы добавляются в количестве более 20 мг, аромат,испускаемый в основной поток дыма, уже не так сильно изменяется. Как упоминается выше, ароматизирующие гранулы содержат материал сердцевины гранулы, имеющий на его поверхности несущий ароматизатор носитель. Материал сердцевины используется для регулировки размера зерен ароматизирующих гранул в желаемом диапазоне. Средний размер зерен материала сердцевины, как правило, составляет от 100 до 900 мкм. В качестве материала сердцевины может использоваться сахарид/полисахарид или пористое тело,или комбинация из двух или более материалов, выбранных из сахарида/полисахарида и пористого тела. В качестве сахарида/полисахарида может использоваться, например, крахмал. В качестве пористого тела может использоваться активированный уголь и/или цеолит. При использовании активированного угля в качестве материала сердцевины ароматизирующее вещество испускается ароматизирующими гранулами на поверхности материала сердцевины, и в то же время активирован-2 021039 ный уголь может поглощать вещества, которые желательно удалять из основного потока дыма. Носитель предпочтительно содержится в весовом отношении 1,0 или менее относительно материала сердцевины. Когда весовое отношение носителя составляет более 1,0 относительно материала сердцевины, это не является предпочтительным из-за тенденции к увеличению количеств неадгезированного носителя на стадии получения гранул. Предпочтительнее весовое отношение носителя составляет от 0,001 до 0,5 относительно материала сердцевины. В качестве носителя может использоваться любой носитель, поскольку он может переносить ароматизатор, и может использоваться, например, циклодекстрин. Когда в качестве носителя используется циклодекстрин, образуется так называемый комплекс включения, в который заключается ароматизатор. Комплекс включения может быть получен посредством смешивания циклодекстрина и ароматизатора в воде при перемешивании и удаления воды посредством выпаривания. Циклодекстрин может принадлежать либо к типу , либо к типу , и степень его полимеризации не является конкретно ограниченной. В целом, циклодекстрин является коммерчески доступным в форме порошка, а может также быть получен как комплекс включения, в котором уже заключен ароматизатор. Ароматизатор содержится в весовом отношении от 0,00003 до 0,15 относительно материала сердцевины. Когда весовое отношение ароматизатора составляет менее 0,00003 относительно материала сердцевины, это не является предпочтительным, поскольку количество аромата, высвобождаемого во время курения, значительно уменьшается. Когда количество ароматизатора превышает 0,15, ароматизатор, который не является заключенным в носителе ароматизатора, осаждается на поверхности ароматизирующих гранул, при этом имеется тенденция к последующему ухудшению свойств удерживания ароматизатора. В качестве ароматизатора, описанного выше, может использоваться липофильный ароматизатор. Примеры липофильного ароматизатора могут включать, но не ограничиваясь этим, ванилин, этилванилин, гуалинолут, тимол, метилсалицилат, кумарин, линалоол, эвгенол, 1-ментол, гвоздику, анис, корицу,бергамотовое масло, герань, лимонное масло, мяту и имбирь. Поверхность материала сердцевины, который составляет ароматизирующие гранулы по настоящему изобретению, может содержать связующее так, чтобы несущий ароматизатор носитель был наверняка адгезирован к поверхности материала сердцевины. Например, материал сердцевины может быть покрыт смесью несущего ароматизатор носителя и связующего. Предпочтительно, связующее добавляют в весовом отношении от 0,001 до 0,1 относительно материала сердцевины. В качестве связующего может использоваться, например, одно или более веществ,выбранных из группы, состоящей из мальтозного сиропа, пуллулана, аравийской камеди и гранулированного сахара. Сигаретный фильтр по изобретению может использоваться, например, для обычной сигареты. Как упоминается выше, ароматизирующие гранулы, используемые для сигаретного фильтра по настоящему изобретению, имеют несущий ароматизатор носитель на поверхности материала сердцевины. По этой причине носитель на поверхности материала сердцевины вступает в эффективный контакт с дымом, который проходит через фильтр, высвобождая при этом аромат, который несет носитель. В результате,аромат курения сигареты может дополнительно улучшаться. Примеры Настоящее изобретение далее описано более подробно с помощью примеров. Получение ароматизирующих гранул Получают ароматизирующие гранулы, которые должны добавляться в сигаретные фильтры по изобретению. 60 кг Nonpareil 101 (зарегистрированное торговое наименование) (24/32 меш, производится FreundCorporation, сферические гранулы, состоящие из сахарозы и кукурузного крахмала) приготавливают в качестве материала сердцевины. Поверхность материала сердцевины покрывают смесью из 10 кг порошка -циклодекстрина (производится Pearl Асе Corporation), заключающего 8,4 вес.% 1-ментола, и 5,6 кг водного раствора, содержащего 36 вес.% сиропа мальтозы (связующее). После нанесения покрытия материал сердцевины с покрытием сушат с получением ароматизирующих гранул. Для нанесения покрытия используют центробежный гранулятор проточного типа (CF-1000), который производится Freund Corporation. Количество оборотов составляет 100 об/мин, а скорость воздуха в щели составляет 1,7 Нм 3/мин. Скорость распыления раствора связующего составляет 100 г/мин (преобразование в воду), а скорость распыления воздуха составляет 40 Нл/мин. Порошок -циклодекстрина, заключающий в себе ароматизатор, вводят в гранулятор посредством вибрационного устройства для введения. Для сушки используют проточную сушилку (NFOD-90), которая производится Freund Corporation. Увлажнение осуществляют при температуре поступления воздуха 65 С в течение 30 мин, а затем осуществляют охлаждение при входной температуре воздуха 30 С в течение 10 мин. Затем осуществляют классификацию при ширине просеивания от 500 до 1000 мкм с получением ароматизирующих гранул. После просеивания размеры зерен по существу всех гранул, кроме малого количества нестандартных гранул, получаемых на стадиях получения, находятся в диапазоне ширины просеивания. Оценка твердости, размера зерен и количества компонентов ароматизирующих гранул Оценивают твердость, размер зерен и компоненты ароматизирующих гранул. Среднюю твердость, распределение размеров зерен и средний размер зерен из ароматизирующих гранул измеряют с использованием устройства для измерения твердости (производится Okada Seiko Co.,Ltd., (GRANO. В результате, средняя твердость ароматизирующих гранул, как показано, составляет 490 г/мм 2, 99 вес.% или более ароматизирующих гранул демонстрируют размер зерен от 500 до 1000 мкм, 70 вес.% или более имеют размер зерен от 540 до 630 мкм, и средний размер зерен, как показано, составляет 588 мкм.-Циклодекстрин в ароматизирующих гранулах анализируют с помощью высокоэффективной жидкостной хроматографии с использованием сверхчистой воды в качестве экстракционного растворителя. С другой стороны, 1-ментол анализируют посредством газовой хроматографии с использованием гексана в качестве экстракционного растворителя. В соответствии с полученными результатами, циклодекстрин составляет 12,7 вес.% и 1-ментол составляет 1,2 вес.%. Получение фильтра с добавленным ароматизатором Приготавливают сигаретный фильтр, в который добавляют полученные ароматизирующие гранулы. С использованием имеющейся машины для изготовления фильтров (производится Sanjo MachineWorks, Ltd. (FRAC1, получают корпуса фильтров, каждый из которых имеет длину 120 мм и диаметр 7,8 мм. Для получения корпусов фильтров используют ацетатный жгут 8Y29000 в качестве основы. Пластификатор триацетин добавляют к корпусам фильтров в количествах 2,6 и 12 вес.%, соответственно, по отношению к ацетатному жгуту. Способом, сходным с получением обычных фильтров с добавлением активированного угля, ацетатный жгут раскрывают, к нему добавляют ароматизирующие гранулы и формируют его в форме цилиндра. Добавляемые количества ароматизирующих гранул составляют 13,2,13,0 и 13,1 мг на мм длины фильтра, соответственно, по отношению к корпусам фильтров, которые получают с помощью упомянутых выше добавленных количеств триацетина. Измерение сопротивления потоку воздуха и фильтрационных свойств фильтра Сопротивление потоку воздуха у образца фильтра (длина: 120 мм), полученного выше, измеряют с помощью модуля для исследования качества (QTM), производится Filtrona. При измерении скорость потока воздуха составляет 1,050 мл/мин. Затем получают исследуемые сигареты. Обычный резаный табак заворачивают в папиросную бумагу, и ацетатный фильтр присоединяется к нему с помощью ободковой бумаги. Ободковая бумага имеет вентиляционные отверстия, сформированные в ней. Только часть фильтра вытягивается из исследуемой сигареты, удерживая при этом стержень сигареты и ободковую бумагу как есть, и фильтр, полученный выше, разрезают на отрезки 10, 15 и 20 мм, соответственно, и вставляют в него. Вентиляционные отверстия ободковой бумаги закрывают лентой и осуществляют исследование курения с помощью линейной курительной машины (SM400), производится Filtrona. Условия курения представляют собой потребление объема дыма 35 мл/затяжка, время затяжки 2 с, интервал между затяжками 58 с и длина набивки сигареты 33 мм. Полученный дым собирают с помощью фильтра Cambridge. Собранные компоненты анализируют с помощью газовой хроматографии для количественного определения количества никотина в дыме. В дополнение к этому приготавливают образец, имеющий пустоту в части фильтра, посредством удаления фильтра из исследуемой сигареты, и количественно определяют количество никотина в дыме. Отношение количества никотина в образце, содержащем фильтр, описанный выше, к количеству никотина в образце, имеющем пустоту в части фильтра, рассматривают как проницаемость для никотина. Это упоминается как свойство фильтрации. Фиг. 1 показывает результаты измерений сопротивления потоку воздуха у образцов фильтров, которые получают посредством добавления количества триацетина, равного 2 вес.% по отношению к ацетатному жгуту. Горизонтальная ось графика представляет добавленные количества ароматизирующих гранул и активированного угля на мм длины фильтра, а вертикальная ось представляет разницу сопротивления потоку воздуха между образцами фильтра и образцом фильтра, к которому не добавляют ни ароматизирующих гранул, ни активированного угля. А именно, график показывает увеличение сопротивления потоку воздуха, когда ароматизирующие гранулы или активированный уголь добавляют в фильтр. Группа (-), группа (х) и группапредставляют данные измерений для фильтров, которые получают посредством добавления указанных выше ароматизирующих гранул в количестве 13,0, 13,1 и 13,2 мг на мм длины фильтра, соответственно, и они показывают примерно одинаковое значение. Группа(черный ромбик) представляет данные измерения для исследуемых фильтров, которые получают посредством добавления активированного угля в различных количествах для сравнения. Как видно из фиг. 1, повышение сопротивления потоку воздуха почти пропорционально увеличению добавляемого количества активированного угля, в то время, как в случае, когда добавляются ароматизирующие гранулы, не повышается сопротивление потоку воздуха в той же степени, в которой сопротивление потоку воздуха повышается при добавлении активированного угля. Следовательно, подтверждается, что качество фильтра, которое вносит вклад в конструирование сигарет, может сохраняться,даже если добавляют ароматизирующие гранулы. В дополнение к этому, увеличение сопротивления по-4 021039 току воздуха на данное добавленное количество ароматизирующих гранул ниже, чем для активированного угля. Это, как считается, связано с тем, что ароматизирующие гранулы имеют более высокую объемную плотность и больший средний размер зерен, чем у активированного угля. Далее на фиг. 2 показаны свойства фильтрации для образцов фильтра, которые получают с помощью добавленного количества триацетина, равного 2 вес.% по отношению к ацетатному жгуту. Горизонтальная ось графика на фиг. 2 представляет сопротивление потоку воздуха фильтра, а вертикальная ось представляет проницаемость для никотина. Группа (черные кружки) представляет данные для измерения для образцов фильтров, которые содержат указанные выше ароматизирующие гранулы в количестве 13,0 мг на мм длины фильтра и имеют длину фильтра 10, 15 и 20 мм, соответственно, начиная слева на фигуре. Группа (0) представляет данные измерения для образцов фильтров, которые содержат активированный уголь в постоянном количестве для сравнения и имеют различные длины фильтров, соответственно,которые увеличиваются с постоянной скоростью от левой части фигуры. Как видно из фиг. 2, в обоих случаях как для фильтра с добавленными ароматизирующими гранулами, так и для фильтра с добавленным активированным углем проницаемость для никотина уменьшается с постоянной скоростью, когда длина фильтра увеличивается, и скорость уменьшения является приблизительно одинаковой в обоих случаях. Также из этого результата понятно, что фильтр с добавленными ароматизирующими гранулами по настоящему изобретению не вызывают проблем при конструировании реальных продуктов сигарет. Оценка количества аромата, высвобождаемого в дым Далее оценивают взаимосвязь добавленного количества триацетина с количеством аромата, высвобождаемым в дым. Как упоминается выше, триацетин представляет собой пластификатор фильтра, и он также имеет свойство растворения аромата и может влиять на количество высвобождаемого аромата. Исследуемые сигареты получают способом, подобным тому, который упоминается выше. Фильтры получают способом, сходным с тем, который упоминается выше (добавленные количества триацетина: 2 и 6 вес.%), и нарезают при длине 10 мм. Полученный фильтр заключают между двумя ацетатными фильтрами, которые получают отдельно, на обоих краях фильтра (со стороны нарезанного табака и со стороны края сигареты, когда он соединен с сигаретой), и полученный таким образом фильтр заменяют фильтром исследуемой сигареты, описанным выше. Вентиляционные отверстия ободковой бумаги закрывают лентой и осуществляют исследование курения с помощью линейной курительной машины (SM400), производится Filtrona. Условия курения представляют собой потребляемый объем дыма 35 мл/затяжка, время затяжки 2 с, интервал между затяжками 58 с и длину набивки сигареты 33 мм. Полученный дым собирают посредством фильтра Cambridge. Собранные компоненты анализируют посредством газовой хроматографии для количественного определения количества 1-ментола в дыме. Результат показан на фиг. 3. Как видно из фиг. 3, наблюдают сходное количество 1-ментола в дыме в обоих образцах, в которых добавленные количества триацетина составляют 2 и 6 вес.%. А именно, обнаружено, что количество 1 ментола в фильтре для сигарет по настоящему изобретению не уменьшается, даже когда количество триацетина увеличивается. Оценка свойств удерживания ароматизатора во время периода хранения Далее оценивают свойства удерживания ароматизатора во время периода хранения. Фильтры приготавливают способом, сходным с тем, который упоминается выше (добавленные количества триацетина: 2 и 6 вес.%), и нарезают длиной 8 мм. Полученный фильтр помещают между ацетатным фильтром с активированным углем, имеющим длину 12 мм, и ацетатным фильтром, имеющим длину 5 мм, который получают отдельно как со стороны резаного табака, так и со стороны края сигареты, когда он соединен с сигаретой, соответственно. Сигарету получают посредством замены полученного фильтра фильтром от коммерчески доступных MILD SEVEN Super Lights. В качестве активированного угля для ацетатного фильтра с активированным углем используют такой же вид активированного угля,который используют для коммерческих продуктов, и его добавленное количество составляет 84 мг. Множество сигарет помещают в герметичный контейнер и хранят при условиях 22 С и 60% RH (относительной влажности) в течение двух месяцев. Во время периода от начала исследования хранения до двух месяцев, образцы отбирают из контейнера при заданном временном графике. Содержание -циклодекстрина и 1-ментола в ароматизирующих гранулах, собранных из фильтра, измеряют с помощью метода анализа, как упоминается ранее. Оценивают изменение со временем отношения количественно определенных количеств -циклодекстрина и 1 ментола, полученных из каждого анализа. Результаты показаны на фиг. 4. На фиг. 4 группа (черные кружки) и группапредставляют данные измерений для образцов, которые получают посредством добавления 2 и 6 вес.% триацетина соответственно. Из результатов измерений подтверждается, что отношение количественно определенных количеств-циклодекстрина и 1-ментола не изменяется во время двухмесячного периода хранения. А именно,можно стабильно удерживать 1-ментол, который представляет собой летучий компонент ароматизатора,в фильтре с помощью -циклодекстрина даже при условиях, включающих сосуществование активиро-5 021039 ванного угля и добавление триацетина, которые присущи сигаретам. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Сигаретный фильтр, содержащий корпус фильтра и ароматизирующие гранулы, добавленные к корпусу фильтра, при этом каждая из ароматизирующих гранул содержит материал сердцевины, состоящей по меньшей мере из одного вещества, выбранного из сахарида и полисахарида, и несущий ароматизатор циклодекстрин, адгезированный к поверхности материала сердцевины, причем ароматизирующие гранулы имеют такое распределение размеров зерен, что гранулы, имеющие размер зерен 100 мкм или более, составляют 99 вес.% или более ароматизирующих гранул, а гранулы, имеющие размер зерен 200 мкм или более, составляют 70 вес.% или более ароматизирующих гранул. 2. Сигаретный фильтр по п.1, в котором фильтр имеет сопротивление потоку воздуха от 200 до 800 мм водяного столба/120 мм. 3. Сигаретный фильтр по п.1, в котором ароматизирующие гранулы имеют среднюю твердость 300 г/мм 2 или более. 4. Сигаретный фильтр по п.1, в котором количество добавленных ароматизирующих гранул составляет от 1 до 20 мг на мм длины фильтра. 5. Сигаретный фильтр по п.1, в котором количество циклодекстрина в весовой пропорции составляет 1,0 или менее материала сердцевины. 6. Сигаретный фильтр по п.1, в котором количество циклодекстрина в весовой пропорции составляет от 0,001 до 0,5 материала сердцевины. 7. Сигаретный фильтр по п.1, в котором количество ароматизатора в весовой пропорции составляет от 0,00003 до 0,15 материала сердцевины. 8. Сигаретный фильтр по п.1, в котором ароматизатор представляет собой липофильный ароматизатор. 9. Сигаретный фильтр по п.8, в котором ароматизатор представляет собой ментол. 10. Сигаретный фильтр по п.1, в котором материал сердцевины представляет собой крахмал. 11. Сигаретный фильтр по п.1, в котором материал сердцевины имеет связующее на поверхности в дополнение к несущему ароматизатор циклодекстрину. 12. Сигаретный фильтр по п.11, в котором связующее добавлено в весовой пропорции от 0,001 до 0,1 материала сердцевины. 13. Сигаретный фильтр по п.11, в котором связующее представляет собой одно или более веществ,выбранных из группы, состоящей из мальтозного сиропа, пуллулана, аравийской камеди и гранулированного сахара.
