Установка получения биогаза для метанирования биомассы, имеющей высокую долю твердых веществ

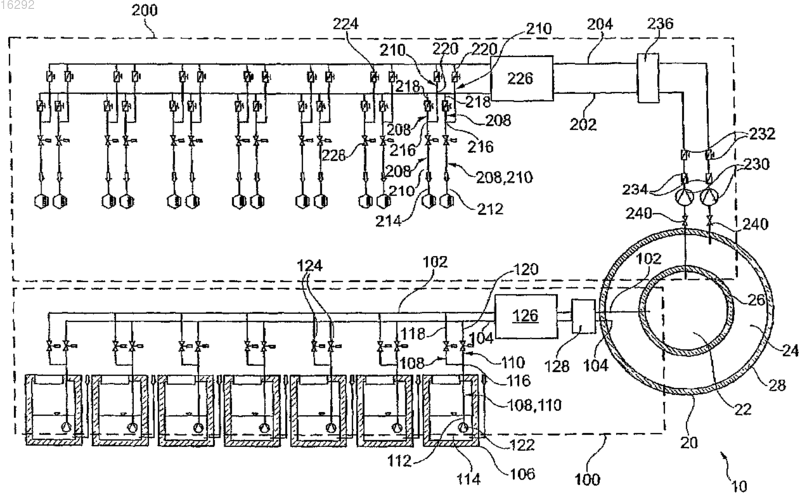

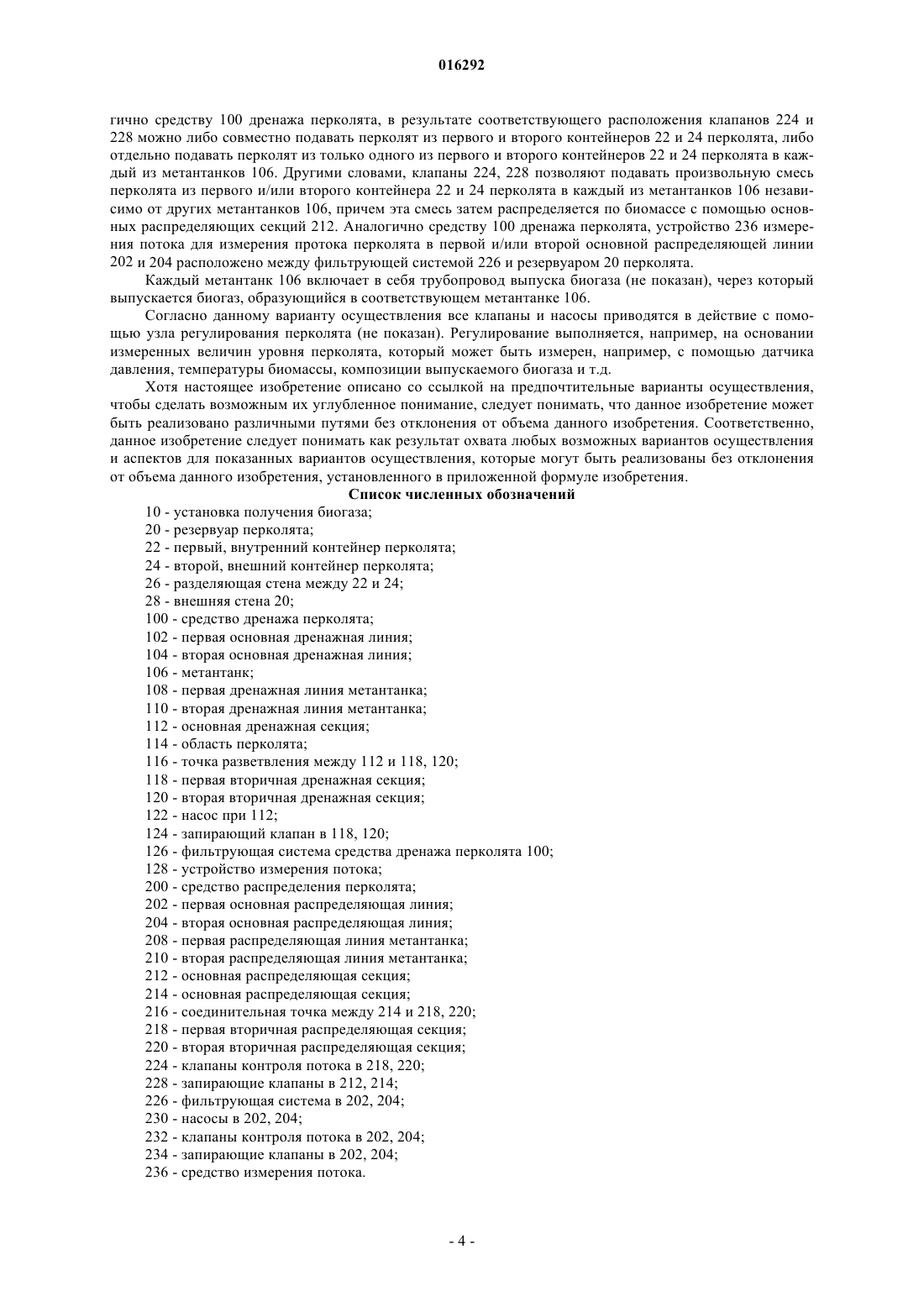

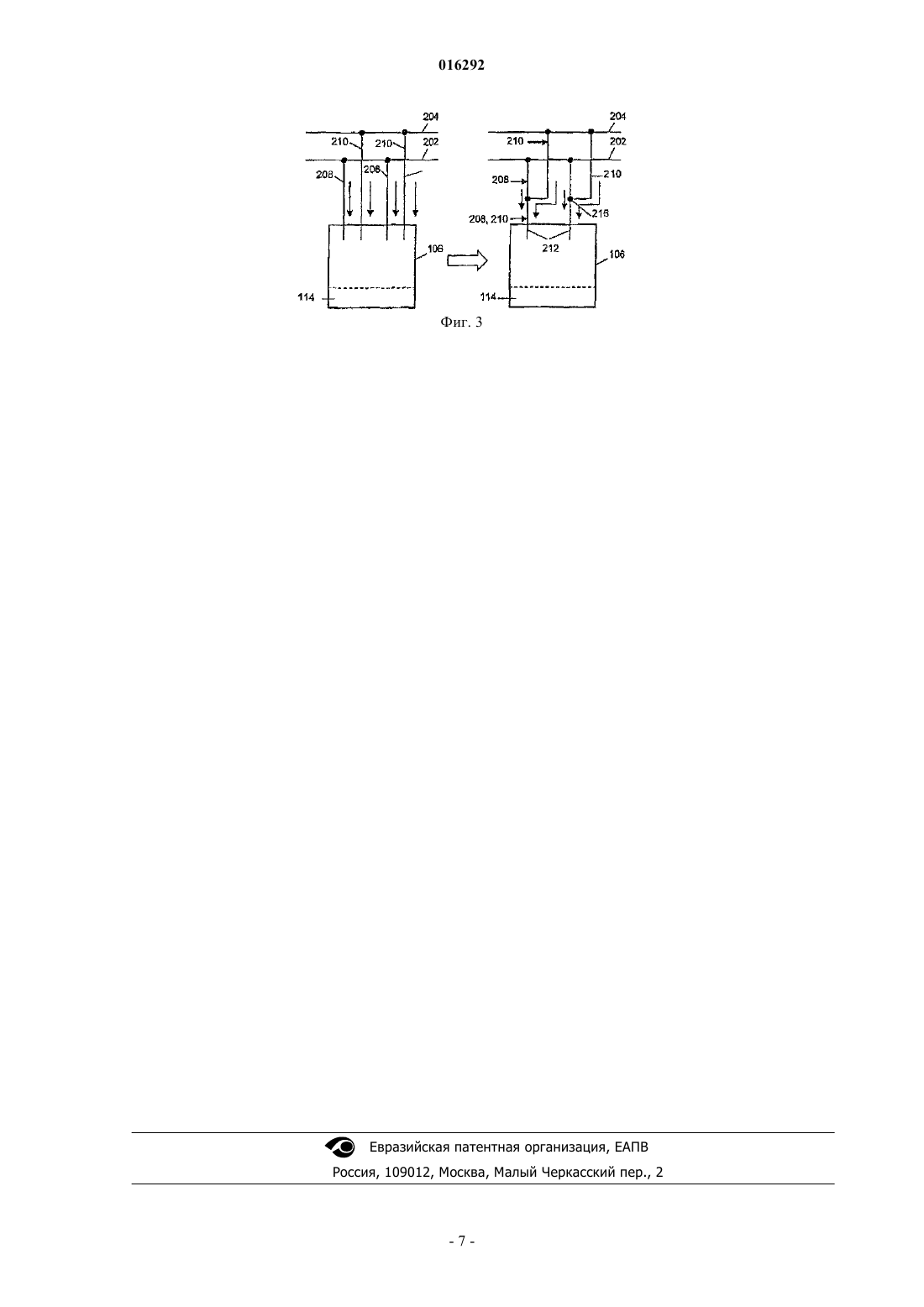

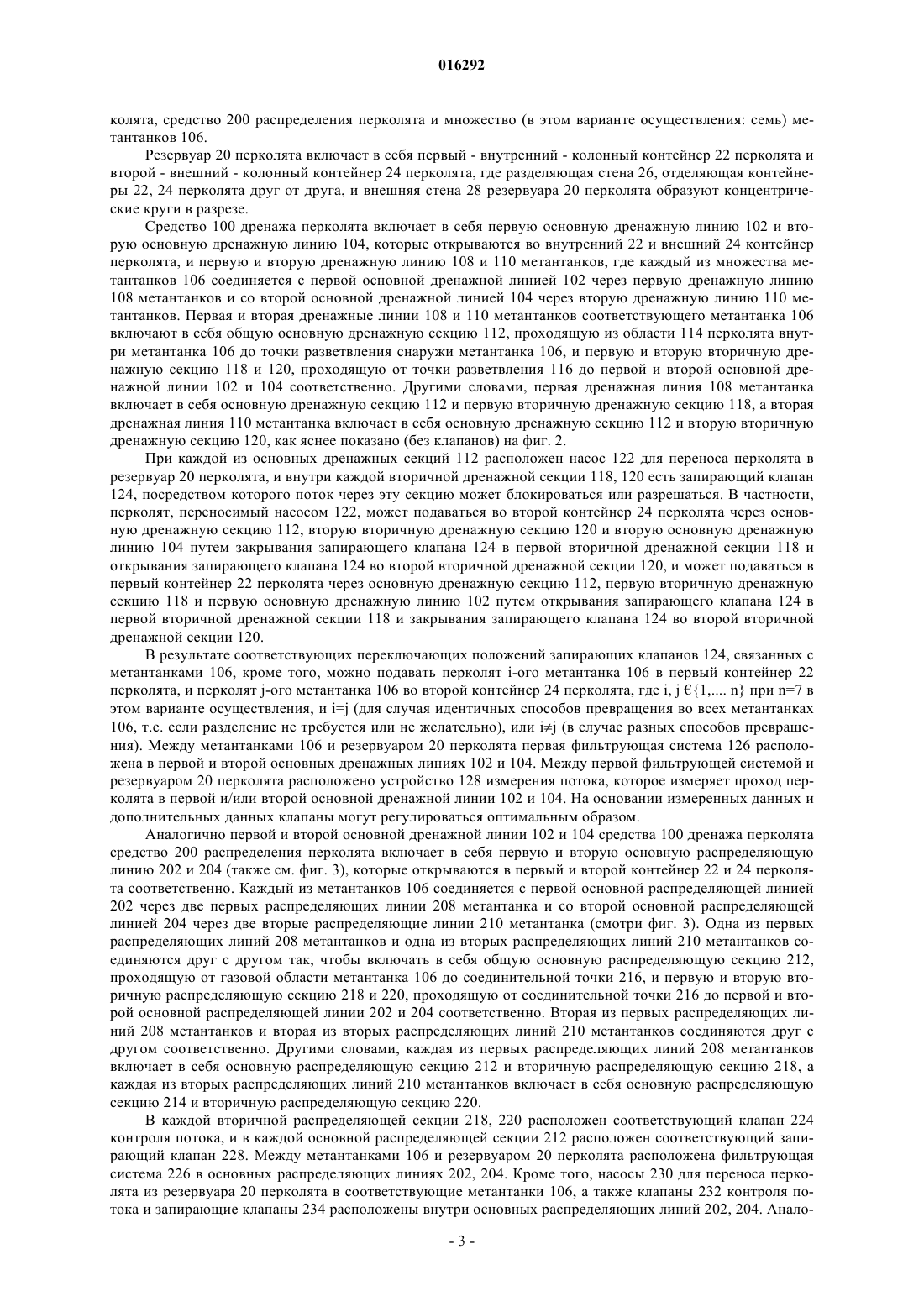

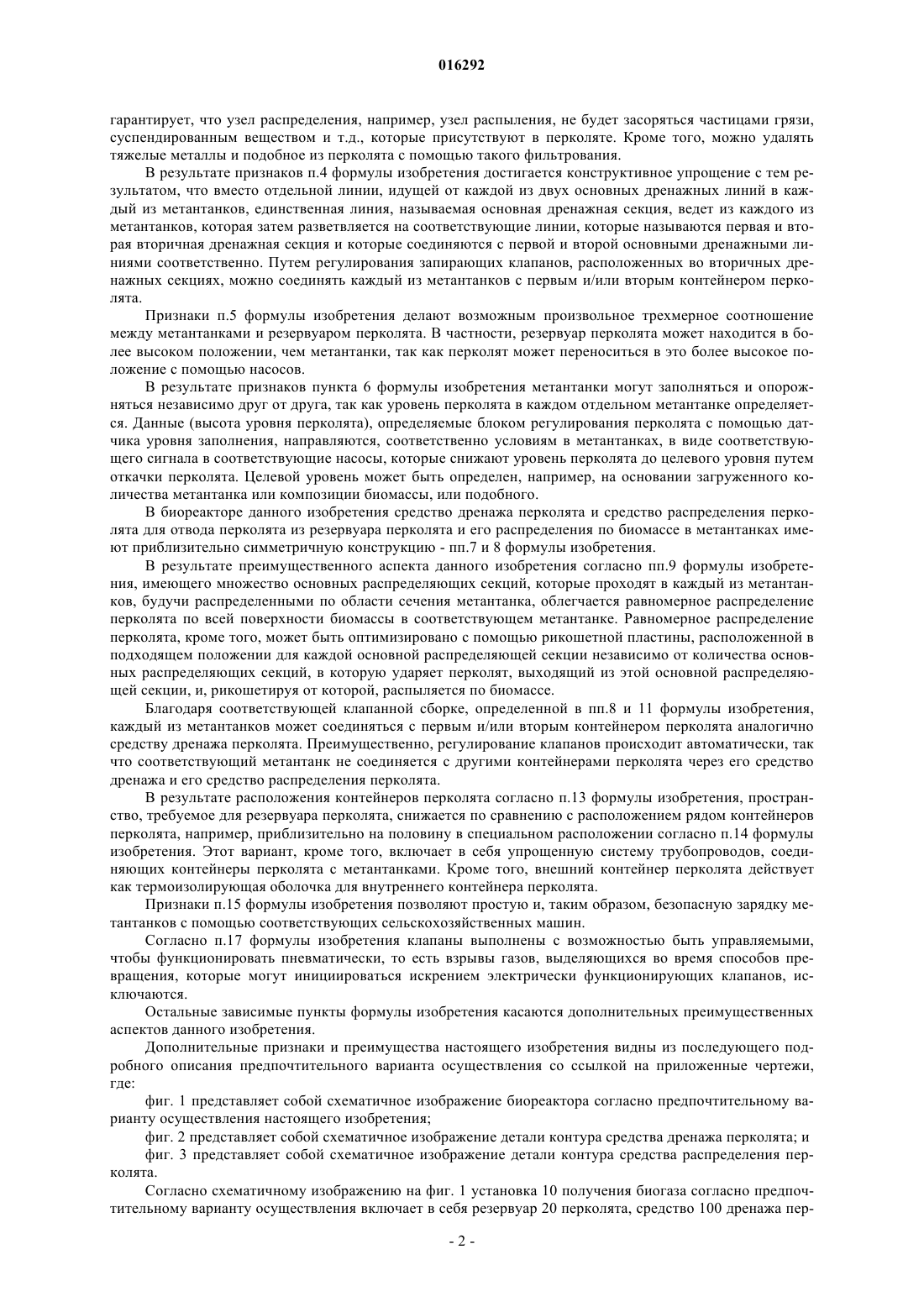

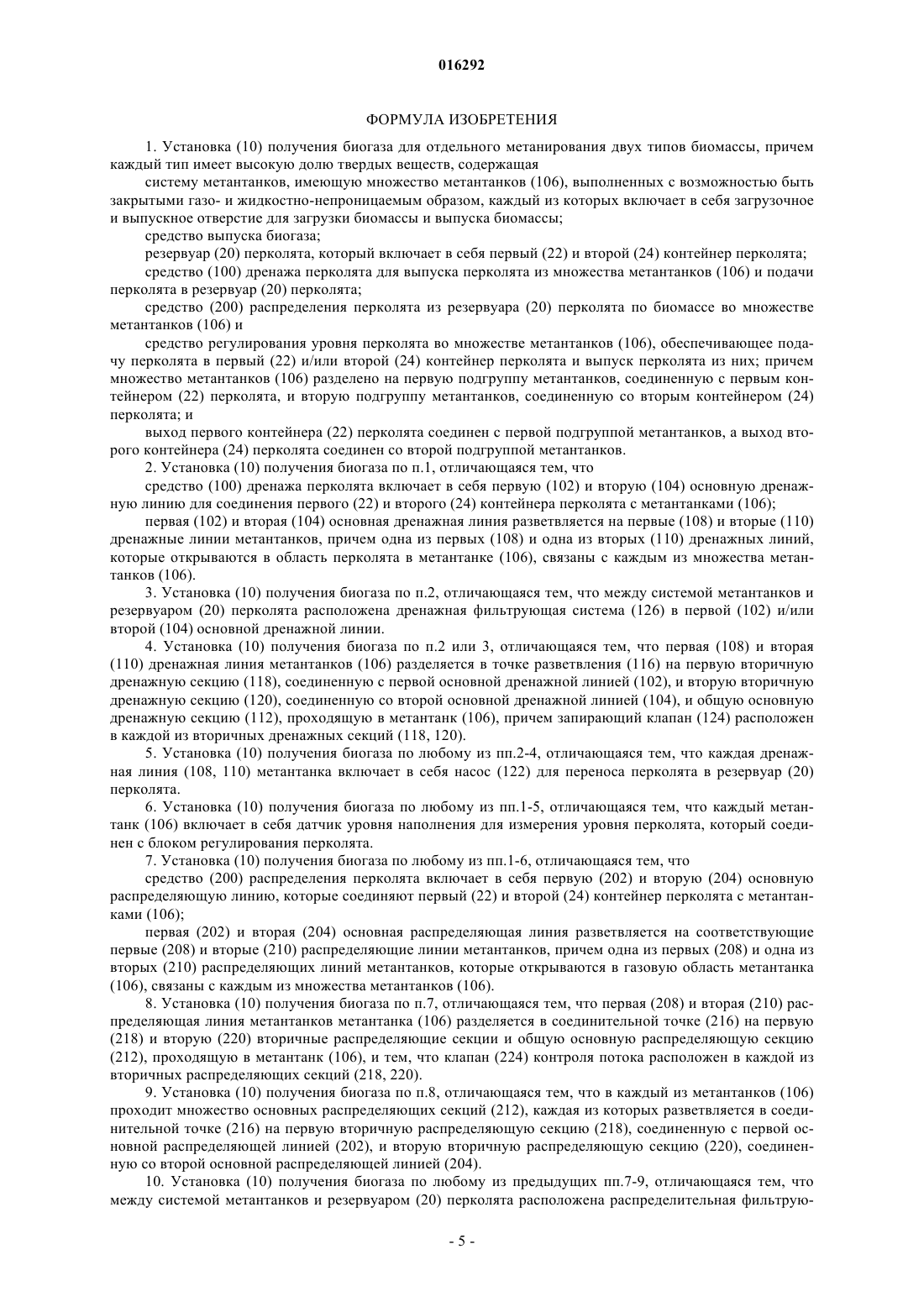

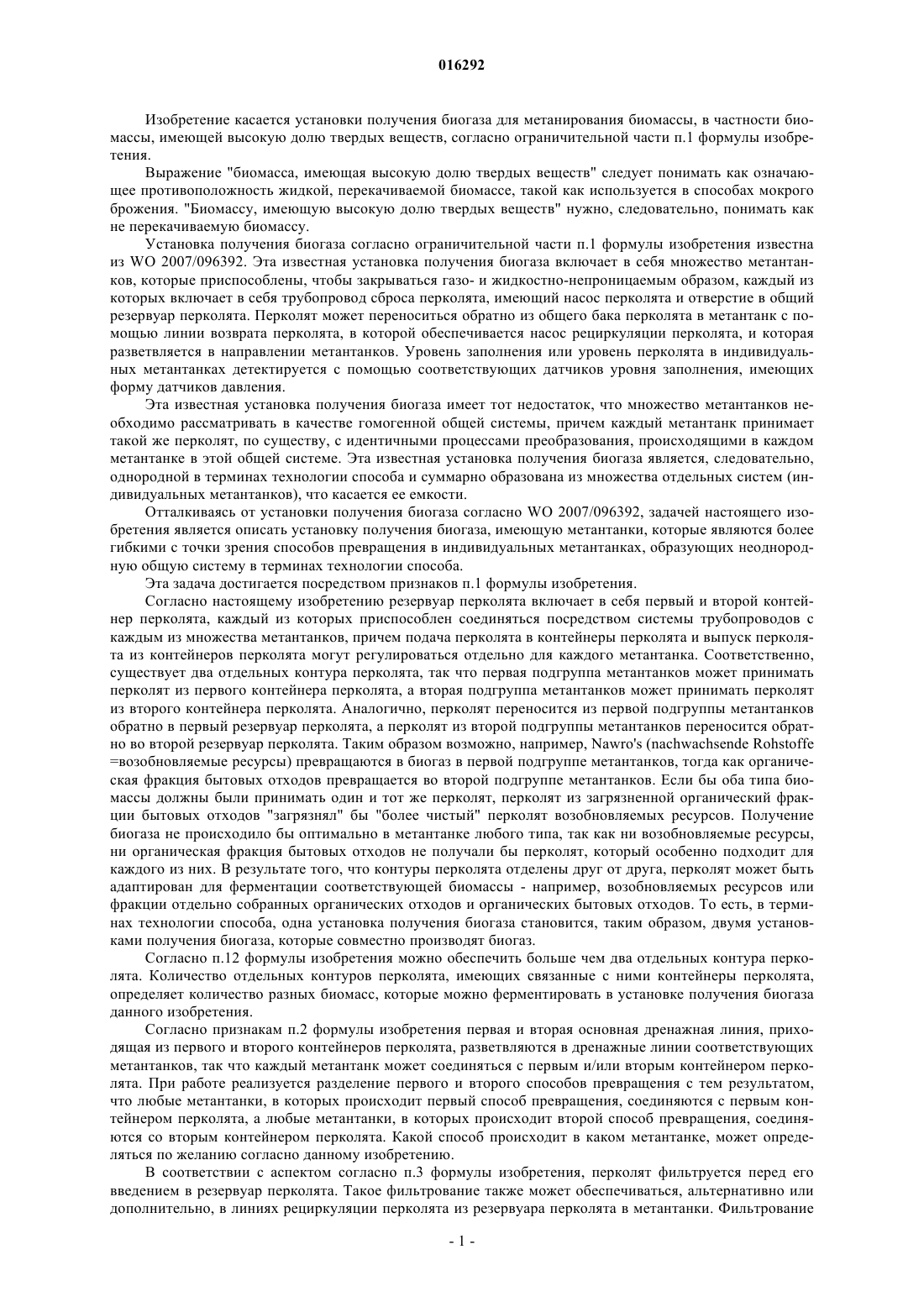

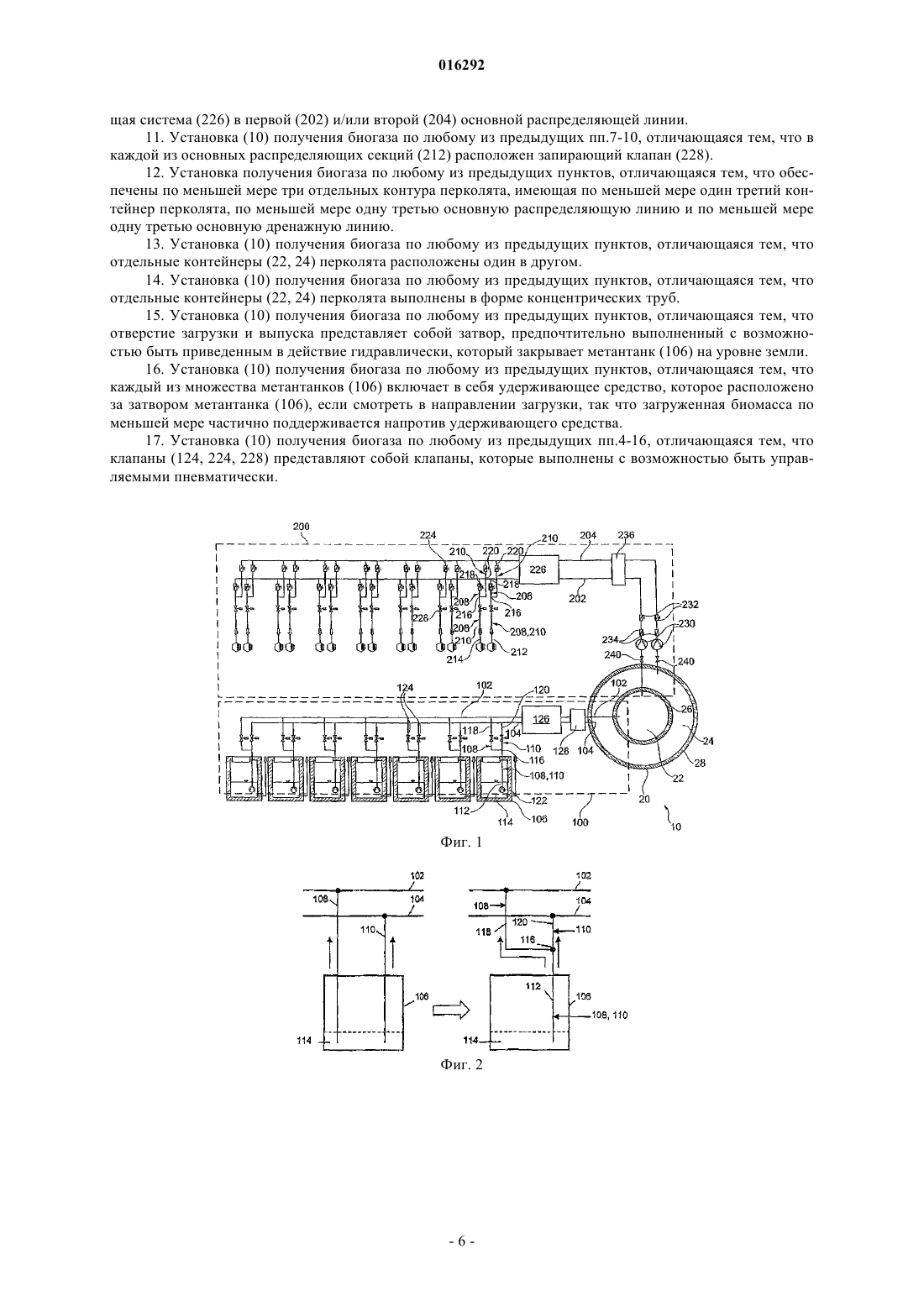

УСТАНОВКА ПОЛУЧЕНИЯ БИОГАЗА ДЛЯ МЕТАНИРОВАНИЯ БИОМАССЫ,ИМЕЮЩЕЙ ВЫСОКУЮ ДОЛЮ ТВЕРДЫХ ВЕЩЕСТВ Установка (10) получения биогаза для отдельного метанирования двух типов биомассы, каждая из которых имеет высокую долю твердых веществ, включает в себя систему метантанков,имеющую множество метантанков (106), приспособленных, чтобы закрываться газо- и жидкостнонепроницаемым образом, каждый из которых включает в себя загрузочное и выпускное отверстие для загрузки биомассы и выпуска биомассы, средство выпуска биогаза, резервуар (20) перколята,который включает в себя первый (22) и второй (24) контейнер перколята, средство (100) дренажа перколята для выпуска перколята из множества метантанков (106) и подачи перколята в резервуар(20) перколята, средство (200) распределения перколята для распределения перколята из резервуара(20) перколята по биомассе во множестве метантанков (106) и средство регулирования перколята для регулирования уровня перколята во множестве метантанков (106), обеспечивающее подачу перколята в первый (22) и/или второй (24) контейнер перколята и выпуск перколята из них,множество метантанков (106) разделено на первую подгруппу метантанков, соединенную с первым контейнером (22) перколята, и вторую подгруппу метантанков, соединенную со вторым контейнером (24) перколята, и выход первого контейнера (22) перколята соединен с первой подгруппой метантанков, а выход второго контейнера (24) для перколята соединен со второй подгруппой метантанков.(71)(73) Заявитель и патентовладелец: БИКОН ЭНЕРДЖИ ТЕКНОЛОДЖИЗ ГМБХ УНД КО.КГ (DE) 016292 Изобретение касается установки получения биогаза для метанирования биомассы, в частности биомассы, имеющей высокую долю твердых веществ, согласно ограничительной части п.1 формулы изобретения. Выражение "биомасса, имеющая высокую долю твердых веществ" следует понимать как означающее противоположность жидкой, перекачиваемой биомассе, такой как используется в способах мокрого брожения. "Биомассу, имеющую высокую долю твердых веществ" нужно, следовательно, понимать как не перекачиваемую биомассу. Установка получения биогаза согласно ограничительной части п.1 формулы изобретения известна из WO 2007/096392. Эта известная установка получения биогаза включает в себя множество метантанков, которые приспособлены, чтобы закрываться газо- и жидкостно-непроницаемым образом, каждый из которых включает в себя трубопровод сброса перколята, имеющий насос перколята и отверстие в общий резервуар перколята. Перколят может переноситься обратно из общего бака перколята в метантанк с помощью линии возврата перколята, в которой обеспечивается насос рециркуляции перколята, и которая разветвляется в направлении метантанков. Уровень заполнения или уровень перколята в индивидуальных метантанках детектируется с помощью соответствующих датчиков уровня заполнения, имеющих форму датчиков давления. Эта известная установка получения биогаза имеет тот недостаток, что множество метантанков необходимо рассматривать в качестве гомогенной общей системы, причем каждый метантанк принимает такой же перколят, по существу, с идентичными процессами преобразования, происходящими в каждом метантанке в этой общей системе. Эта известная установка получения биогаза является, следовательно,однородной в терминах технологии способа и суммарно образована из множества отдельных систем (индивидуальных метантанков), что касается ее емкости. Отталкиваясь от установки получения биогаза согласно WO 2007/096392, задачей настоящего изобретения является описать установку получения биогаза, имеющую метантанки, которые являются более гибкими с точки зрения способов превращения в индивидуальных метантанках, образующих неоднородную общую систему в терминах технологии способа. Эта задача достигается посредством признаков п.1 формулы изобретения. Согласно настоящему изобретению резервуар перколята включает в себя первый и второй контейнер перколята, каждый из которых приспособлен соединяться посредством системы трубопроводов с каждым из множества метантанков, причем подача перколята в контейнеры перколята и выпуск перколята из контейнеров перколята могут регулироваться отдельно для каждого метантанка. Соответственно,существует два отдельных контура перколята, так что первая подгруппа метантанков может принимать перколят из первого контейнера перколята, а вторая подгруппа метантанков может принимать перколят из второго контейнера перколята. Аналогично, перколят переносится из первой подгруппы метантанков обратно в первый резервуар перколята, а перколят из второй подгруппы метантанков переносится обратно во второй резервуар перколята. Таким образом возможно, например, Nawro's (nachwachsende Rohstoffe=возобновляемые ресурсы) превращаются в биогаз в первой подгруппе метантанков, тогда как органическая фракция бытовых отходов превращается во второй подгруппе метантанков. Если бы оба типа биомассы должны были принимать один и тот же перколят, перколят из загрязненной органический фракции бытовых отходов "загрязнял" бы "более чистый" перколят возобновляемых ресурсов. Получение биогаза не происходило бы оптимально в метантанке любого типа, так как ни возобновляемые ресурсы,ни органическая фракция бытовых отходов не получали бы перколят, который особенно подходит для каждого из них. В результате того, что контуры перколята отделены друг от друга, перколят может быть адаптирован для ферментации соответствующей биомассы - например, возобновляемых ресурсов или фракции отдельно собранных органических отходов и органических бытовых отходов. То есть, в терминах технологии способа, одна установка получения биогаза становится, таким образом, двумя установками получения биогаза, которые совместно производят биогаз. Согласно п.12 формулы изобретения можно обеспечить больше чем два отдельных контура перколята. Количество отдельных контуров перколята, имеющих связанные с ними контейнеры перколята,определяет количество разных биомасс, которые можно ферментировать в установке получения биогаза данного изобретения. Согласно признакам п.2 формулы изобретения первая и вторая основная дренажная линия, приходящая из первого и второго контейнеров перколята, разветвляются в дренажные линии соответствующих метантанков, так что каждый метантанк может соединяться с первым и/или вторым контейнером перколята. При работе реализуется разделение первого и второго способов превращения с тем результатом,что любые метантанки, в которых происходит первый способ превращения, соединяются с первым контейнером перколята, а любые метантанки, в которых происходит второй способ превращения, соединяются со вторым контейнером перколята. Какой способ происходит в каком метантанке, может определяться по желанию согласно данному изобретению. В соответствии с аспектом согласно п.3 формулы изобретения, перколят фильтруется перед его введением в резервуар перколята. Такое фильтрование также может обеспечиваться, альтернативно или дополнительно, в линиях рециркуляции перколята из резервуара перколята в метантанки. Фильтрование-1 016292 гарантирует, что узел распределения, например, узел распыления, не будет засоряться частицами грязи,суспендированным веществом и т.д., которые присутствуют в перколяте. Кроме того, можно удалять тяжелые металлы и подобное из перколята с помощью такого фильтрования. В результате признаков п.4 формулы изобретения достигается конструктивное упрощение с тем результатом, что вместо отдельной линии, идущей от каждой из двух основных дренажных линий в каждый из метантанков, единственная линия, называемая основная дренажная секция, ведет из каждого из метантанков, которая затем разветвляется на соответствующие линии, которые называются первая и вторая вторичная дренажная секция и которые соединяются с первой и второй основными дренажными линиями соответственно. Путем регулирования запирающих клапанов, расположенных во вторичных дренажных секциях, можно соединять каждый из метантанков с первым и/или вторым контейнером перколята. Признаки п.5 формулы изобретения делают возможным произвольное трехмерное соотношение между метантанками и резервуаром перколята. В частности, резервуар перколята может находится в более высоком положении, чем метантанки, так как перколят может переноситься в это более высокое положение с помощью насосов. В результате признаков пункта 6 формулы изобретения метантанки могут заполняться и опорожняться независимо друг от друга, так как уровень перколята в каждом отдельном метантанке определяется. Данные (высота уровня перколята), определяемые блоком регулирования перколята с помощью датчика уровня заполнения, направляются, соответственно условиям в метантанках, в виде соответствующего сигнала в соответствующие насосы, которые снижают уровень перколята до целевого уровня путем откачки перколята. Целевой уровень может быть определен, например, на основании загруженного количества метантанка или композиции биомассы, или подобного. В биореакторе данного изобретения средство дренажа перколята и средство распределения перколята для отвода перколята из резервуара перколята и его распределения по биомассе в метантанках имеют приблизительно симметричную конструкцию - пп.7 и 8 формулы изобретения. В результате преимущественного аспекта данного изобретения согласно пп.9 формулы изобретения, имеющего множество основных распределяющих секций, которые проходят в каждый из метантанков, будучи распределенными по области сечения метантанка, облегчается равномерное распределение перколята по всей поверхности биомассы в соответствующем метантанке. Равномерное распределение перколята, кроме того, может быть оптимизировано с помощью рикошетной пластины, расположенной в подходящем положении для каждой основной распределяющей секции независимо от количества основных распределяющих секций, в которую ударяет перколят, выходящий из этой основной распределяющей секции, и, рикошетируя от которой, распыляется по биомассе. Благодаря соответствующей клапанной сборке, определенной в пп.8 и 11 формулы изобретения,каждый из метантанков может соединяться с первым и/или вторым контейнером перколята аналогично средству дренажа перколята. Преимущественно, регулирование клапанов происходит автоматически, так что соответствующий метантанк не соединяется с другими контейнерами перколята через его средство дренажа и его средство распределения перколята. В результате расположения контейнеров перколята согласно п.13 формулы изобретения, пространство, требуемое для резервуара перколята, снижается по сравнению с расположением рядом контейнеров перколята, например, приблизительно на половину в специальном расположении согласно п.14 формулы изобретения. Этот вариант, кроме того, включает в себя упрощенную систему трубопроводов, соединяющих контейнеры перколята с метантанками. Кроме того, внешний контейнер перколята действует как термоизолирующая оболочка для внутреннего контейнера перколята. Признаки п.15 формулы изобретения позволяют простую и, таким образом, безопасную зарядку метантанков с помощью соответствующих сельскохозяйственных машин. Согласно п.17 формулы изобретения клапаны выполнены с возможностью быть управляемыми,чтобы функционировать пневматически, то есть взрывы газов, выделяющихся во время способов превращения, которые могут инициироваться искрением электрически функционирующих клапанов, исключаются. Остальные зависимые пункты формулы изобретения касаются дополнительных преимущественных аспектов данного изобретения. Дополнительные признаки ипреимущества настоящего изобретения видны из последующего подробного описания предпочтительного варианта осуществления со ссылкой на приложенные чертежи,где: фиг. 1 представляет собой схематичное изображение биореактора согласно предпочтительному варианту осуществления настоящего изобретения; фиг. 2 представляет собой схематичное изображение детали контура средства дренажа перколята; и фиг. 3 представляет собой схематичное изображение детали контура средства распределения перколята. Согласно схематичному изображению на фиг. 1 установка 10 получения биогаза согласно предпочтительному варианту осуществления включает в себя резервуар 20 перколята, средство 100 дренажа пер-2 016292 колята, средство 200 распределения перколята и множество (в этом варианте осуществления: семь) метантанков 106. Резервуар 20 перколята включает в себя первый - внутренний - колонный контейнер 22 перколята и второй - внешний - колонный контейнер 24 перколята, где разделяющая стена 26, отделяющая контейнеры 22, 24 перколята друг от друга, и внешняя стена 28 резервуара 20 перколята образуют концентрические круги в разрезе. Средство 100 дренажа перколята включает в себя первую основную дренажную линию 102 и вторую основную дренажную линию 104, которые открываются во внутренний 22 и внешний 24 контейнер перколята, и первую и вторую дренажную линию 108 и 110 метантанков, где каждый из множества метантанков 106 соединяется с первой основной дренажной линией 102 через первую дренажную линию 108 метантанков и со второй основной дренажной линией 104 через вторую дренажную линию 110 метантанков. Первая и вторая дренажные линии 108 и 110 метантанков соответствующего метантанка 106 включают в себя общую основную дренажную секцию 112, проходящую из области 114 перколята внутри метантанка 106 до точки разветвления снаружи метантанка 106, и первую и вторую вторичную дренажную секцию 118 и 120, проходящую от точки разветвления 116 до первой и второй основной дренажной линии 102 и 104 соответственно. Другими словами, первая дренажная линия 108 метантанка включает в себя основную дренажную секцию 112 и первую вторичную дренажную секцию 118, а вторая дренажная линия 110 метантанка включает в себя основную дренажную секцию 112 и вторую вторичную дренажную секцию 120, как яснее показано (без клапанов) на фиг. 2. При каждой из основных дренажных секций 112 расположен насос 122 для переноса перколята в резервуар 20 перколята, и внутри каждой вторичной дренажной секции 118, 120 есть запирающий клапан 124, посредством которого поток через эту секцию может блокироваться или разрешаться. В частности,перколят, переносимый насосом 122, может подаваться во второй контейнер 24 перколята через основную дренажную секцию 112, вторую вторичную дренажную секцию 120 и вторую основную дренажную линию 104 путем закрывания запирающего клапана 124 в первой вторичной дренажной секции 118 и открывания запирающего клапана 124 во второй вторичной дренажной секции 120, и может подаваться в первый контейнер 22 перколята через основную дренажную секцию 112, первую вторичную дренажную секцию 118 и первую основную дренажную линию 102 путем открывания запирающего клапана 124 в первой вторичной дренажной секции 118 и закрывания запирающего клапана 124 во второй вторичной дренажной секции 120. В результате соответствующих переключающих положений запирающих клапанов 124, связанных с метантанками 106, кроме того, можно подавать перколят i-ого метантанка 106 в первый контейнер 22 перколята, и перколят j-ого метантанка 106 во второй контейнер 24 перколята, где i, j 1, n при n=7 в этом варианте осуществления, и i=j (для случая идентичных способов превращения во всех метантанках 106, т.е. если разделение не требуется или не желательно), или ij (в случае разных способов превращения). Между метантанками 106 и резервуаром 20 перколята первая фильтрующая система 126 расположена в первой и второй основных дренажных линиях 102 и 104. Между первой фильтрующей системой и резервуаром 20 перколята расположено устройство 128 измерения потока, которое измеряет проход перколята в первой и/или второй основной дренажной линии 102 и 104. На основании измеренных данных и дополнительных данных клапаны могут регулироваться оптимальным образом. Аналогично первой и второй основной дренажной линии 102 и 104 средства 100 дренажа перколята средство 200 распределения перколята включает в себя первую и вторую основную распределяющую линию 202 и 204 (также см. фиг. 3), которые открываются в первый и второй контейнер 22 и 24 перколята соответственно. Каждый из метантанков 106 соединяется с первой основной распределяющей линией 202 через две первых распределяющих линии 208 метантанка и со второй основной распределяющей линией 204 через две вторые распределяющие линии 210 метантанка (смотри фиг. 3). Одна из первых распределяющих линий 208 метантанков и одна из вторых распределяющих линий 210 метантанков соединяются друг с другом так, чтобы включать в себя общую основную распределяющую секцию 212,проходящую от газовой области метантанка 106 до соединительной точки 216, и первую и вторую вторичную распределяющую секцию 218 и 220, проходящую от соединительной точки 216 до первой и второй основной распределяющей линии 202 и 204 соответственно. Вторая из первых распределяющих линий 208 метантанков и вторая из вторых распределяющих линий 210 метантанков соединяются друг с другом соответственно. Другими словами, каждая из первых распределяющих линий 208 метантанков включает в себя основную распределяющую секцию 212 и вторичную распределяющую секцию 218, а каждая из вторых распределяющих линий 210 метантанков включает в себя основную распределяющую секцию 214 и вторичную распределяющую секцию 220. В каждой вторичной распределяющей секции 218, 220 расположен соответствующий клапан 224 контроля потока, и в каждой основной распределяющей секции 212 расположен соответствующий запирающий клапан 228. Между метантанками 106 и резервуаром 20 перколята расположена фильтрующая система 226 в основных распределяющих линиях 202, 204. Кроме того, насосы 230 для переноса перколята из резервуара 20 перколята в соответствующие метантанки 106, а также клапаны 232 контроля потока и запирающие клапаны 234 расположены внутри основных распределяющих линий 202, 204. Анало-3 016292 гично средству 100 дренажа перколята, в результате соответствующего расположения клапанов 224 и 228 можно либо совместно подавать перколят из первого и второго контейнеров 22 и 24 перколята, либо отдельно подавать перколят из только одного из первого и второго контейнеров 22 и 24 перколята в каждый из метантанков 106. Другими словами, клапаны 224, 228 позволяют подавать произвольную смесь перколята из первого и/или второго контейнера 22 и 24 перколята в каждый из метантанков 106 независимо от других метантанков 106, причем эта смесь затем распределяется по биомассе с помощью основных распределяющих секций 212. Аналогично средству 100 дренажа перколята, устройство 236 измерения потока для измерения протока перколята в первой и/или второй основной распределяющей линии 202 и 204 расположено между фильтрующей системой 226 и резервуаром 20 перколята. Каждый метантанк 106 включает в себя трубопровод выпуска биогаза (не показан), через который выпускается биогаз, образующийся в соответствующем метантанке 106. Согласно данному варианту осуществления все клапаны и насосы приводятся в действие с помощью узла регулирования перколята (не показан). Регулирование выполняется, например, на основании измеренных величин уровня перколята, который может быть измерен, например, с помощью датчика давления, температуры биомассы, композиции выпускаемого биогаза и т.д. Хотя настоящее изобретение описано со ссылкой на предпочтительные варианты осуществления,чтобы сделать возможным их углубленное понимание, следует понимать, что данное изобретение может быть реализовано различными путями без отклонения от объема данного изобретения. Соответственно,данное изобретение следует понимать как результат охвата любых возможных вариантов осуществления и аспектов для показанных вариантов осуществления, которые могут быть реализованы без отклонения от объема данного изобретения, установленного в приложенной формуле изобретения. Список численных обозначений 10 - установка получения биогаза; 20 - резервуар перколята; 22 - первый, внутренний контейнер перколята; 24 - второй, внешний контейнер перколята; 26 - разделяющая стена между 22 и 24; 28 - внешняя стена 20; 100 - средство дренажа перколята; 102 - первая основная дренажная линия; 104 - вторая основная дренажная линия; 106 - метантанк; 108 - первая дренажная линия метантанка; 110 - вторая дренажная линия метантанка; 112 - основная дренажная секция; 114 - область перколята; 116 - точка разветвления между 112 и 118, 120; 118 - первая вторичная дренажная секция; 120 - вторая вторичная дренажная секция; 122 - насос при 112; 124 - запирающий клапан в 118, 120; 126 - фильтрующая система средства дренажа перколята 100; 128 - устройство измерения потока; 200 - средство распределения перколята; 202 - первая основная распределяющая линия; 204 - вторая основная распределяющая линия; 208 - первая распределяющая линия метантанка; 210 - вторая распределяющая линия метантанка; 212 - основная распределяющая секция; 214 - основная распределяющая секция; 216 - соединительная точка между 214 и 218, 220; 218 - первая вторичная распределяющая секция; 220 - вторая вторичная распределяющая секция; 224 - клапаны контроля потока в 218, 220; 228 - запирающие клапаны в 212, 214; 226 - фильтрующая система в 202, 204; 230 - насосы в 202, 204; 232 - клапаны контроля потока в 202, 204; 234 - запирающие клапаны в 202, 204; 236 - средство измерения потока.-4 016292 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Установка (10) получения биогаза для отдельного метанирования двух типов биомассы, причем каждый тип имеет высокую долю твердых веществ, содержащая систему метантанков, имеющую множество метантанков (106), выполненных с возможностью быть закрытыми газо- и жидкостно-непроницаемым образом, каждый из которых включает в себя загрузочное и выпускное отверстие для загрузки биомассы и выпуска биомассы; средство выпуска биогаза; резервуар (20) перколята, который включает в себя первый (22) и второй (24) контейнер перколята; средство (100) дренажа перколята для выпуска перколята из множества метантанков (106) и подачи перколята в резервуар (20) перколята; средство (200) распределения перколята из резервуара (20) перколята по биомассе во множестве метантанков (106) и средство регулирования уровня перколята во множестве метантанков (106), обеспечивающее подачу перколята в первый (22) и/или второй (24) контейнер перколята и выпуск перколята из них; причем множество метантанков (106) разделено на первую подгруппу метантанков, соединенную с первым контейнером (22) перколята, и вторую подгруппу метантанков, соединенную со вторым контейнером (24) перколята; и выход первого контейнера (22) перколята соединен с первой подгруппой метантанков, а выход второго контейнера (24) перколята соединен со второй подгруппой метантанков. 2. Установка (10) получения биогаза по п.1, отличающаяся тем, что средство (100) дренажа перколята включает в себя первую (102) и вторую (104) основную дренажную линию для соединения первого (22) и второго (24) контейнера перколята с метантанками (106); первая (102) и вторая (104) основная дренажная линия разветвляется на первые (108) и вторые (110) дренажные линии метантанков, причем одна из первых (108) и одна из вторых (110) дренажных линий,которые открываются в область перколята в метантанке (106), связаны с каждым из множества метантанков (106). 3. Установка (10) получения биогаза по п.2, отличающаяся тем, что между системой метантанков и резервуаром (20) перколята расположена дренажная фильтрующая система (126) в первой (102) и/или второй (104) основной дренажной линии. 4. Установка (10) получения биогаза по п.2 или 3, отличающаяся тем, что первая (108) и вторая(110) дренажная линия метантанков (106) разделяется в точке разветвления (116) на первую вторичную дренажную секцию (118), соединенную с первой основной дренажной линией (102), и вторую вторичную дренажную секцию (120), соединенную со второй основной дренажной линией (104), и общую основную дренажную секцию (112), проходящую в метантанк (106), причем запирающий клапан (124) расположен в каждой из вторичных дренажных секций (118, 120). 5. Установка (10) получения биогаза по любому из пп.2-4, отличающаяся тем, что каждая дренажная линия (108, 110) метантанка включает в себя насос (122) для переноса перколята в резервуар (20) перколята. 6. Установка (10) получения биогаза по любому из пп.1-5, отличающаяся тем, что каждый метантанк (106) включает в себя датчик уровня наполнения для измерения уровня перколята, который соединен с блоком регулирования перколята. 7. Установка (10) получения биогаза по любому из пп.1-6, отличающаяся тем, что средство (200) распределения перколята включает в себя первую (202) и вторую (204) основную распределяющую линию, которые соединяют первый (22) и второй (24) контейнер перколята с метантанками (106); первая (202) и вторая (204) основная распределяющая линия разветвляется на соответствующие первые (208) и вторые (210) распределяющие линии метантанков, причем одна из первых (208) и одна из вторых (210) распределяющих линий метантанков, которые открываются в газовую область метантанка(106), связаны с каждым из множества метантанков (106). 8. Установка (10) получения биогаза по п.7, отличающаяся тем, что первая (208) и вторая (210) распределяющая линия метантанков метантанка (106) разделяется в соединительной точке (216) на первую(218) и вторую (220) вторичные распределяющие секции и общую основную распределяющую секцию(212), проходящую в метантанк (106), и тем, что клапан (224) контроля потока расположен в каждой из вторичных распределяющих секций (218, 220). 9. Установка (10) получения биогаза по п.8, отличающаяся тем, что в каждый из метантанков (106) проходит множество основных распределяющих секций (212), каждая из которых разветвляется в соединительной точке (216) на первую вторичную распределяющую секцию (218), соединенную с первой основной распределяющей линией (202), и вторую вторичную распределяющую секцию (220), соединенную со второй основной распределяющей линией (204). 10. Установка (10) получения биогаза по любому из предыдущих пп.7-9, отличающаяся тем, что между системой метантанков и резервуаром (20) перколята расположена распределительная фильтрую-5 016292 щая система (226) в первой (202) и/или второй (204) основной распределяющей линии. 11. Установка (10) получения биогаза по любому из предыдущих пп.7-10, отличающаяся тем, что в каждой из основных распределяющих секций (212) расположен запирающий клапан (228). 12. Установка получения биогаза по любому из предыдущих пунктов, отличающаяся тем, что обеспечены по меньшей мере три отдельных контура перколята, имеющая по меньшей мере один третий контейнер перколята, по меньшей мере одну третью основную распределяющую линию и по меньшей мере одну третью основную дренажную линию. 13. Установка (10) получения биогаза по любому из предыдущих пунктов, отличающаяся тем, что отдельные контейнеры (22, 24) перколята расположены один в другом. 14. Установка (10) получения биогаза по любому из предыдущих пунктов, отличающаяся тем, что отдельные контейнеры (22, 24) перколята выполнены в форме концентрических труб. 15. Установка (10) получения биогаза по любому из предыдущих пунктов, отличающаяся тем, что отверстие загрузки и выпуска представляет собой затвор, предпочтительно выполненный с возможностью быть приведенным в действие гидравлически, который закрывает метантанк (106) на уровне земли. 16. Установка (10) получения биогаза по любому из предыдущих пунктов, отличающаяся тем, что каждый из множества метантанков (106) включает в себя удерживающее средство, которое расположено за затвором метантанка (106), если смотреть в направлении загрузки, так что загруженная биомасса по меньшей мере частично поддерживается напротив удерживающего средства. 17. Установка (10) получения биогаза по любому из предыдущих пп.4-16, отличающаяся тем, что клапаны (124, 224, 228) представляют собой клапаны, которые выполнены с возможностью быть управляемыми пневматически.
