Шкафная мебель

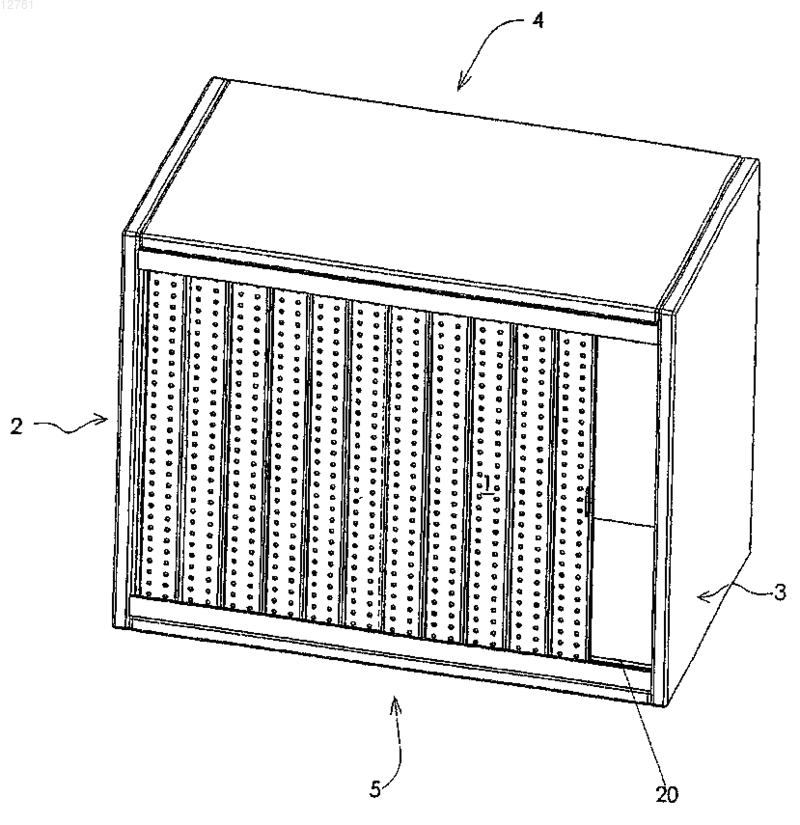

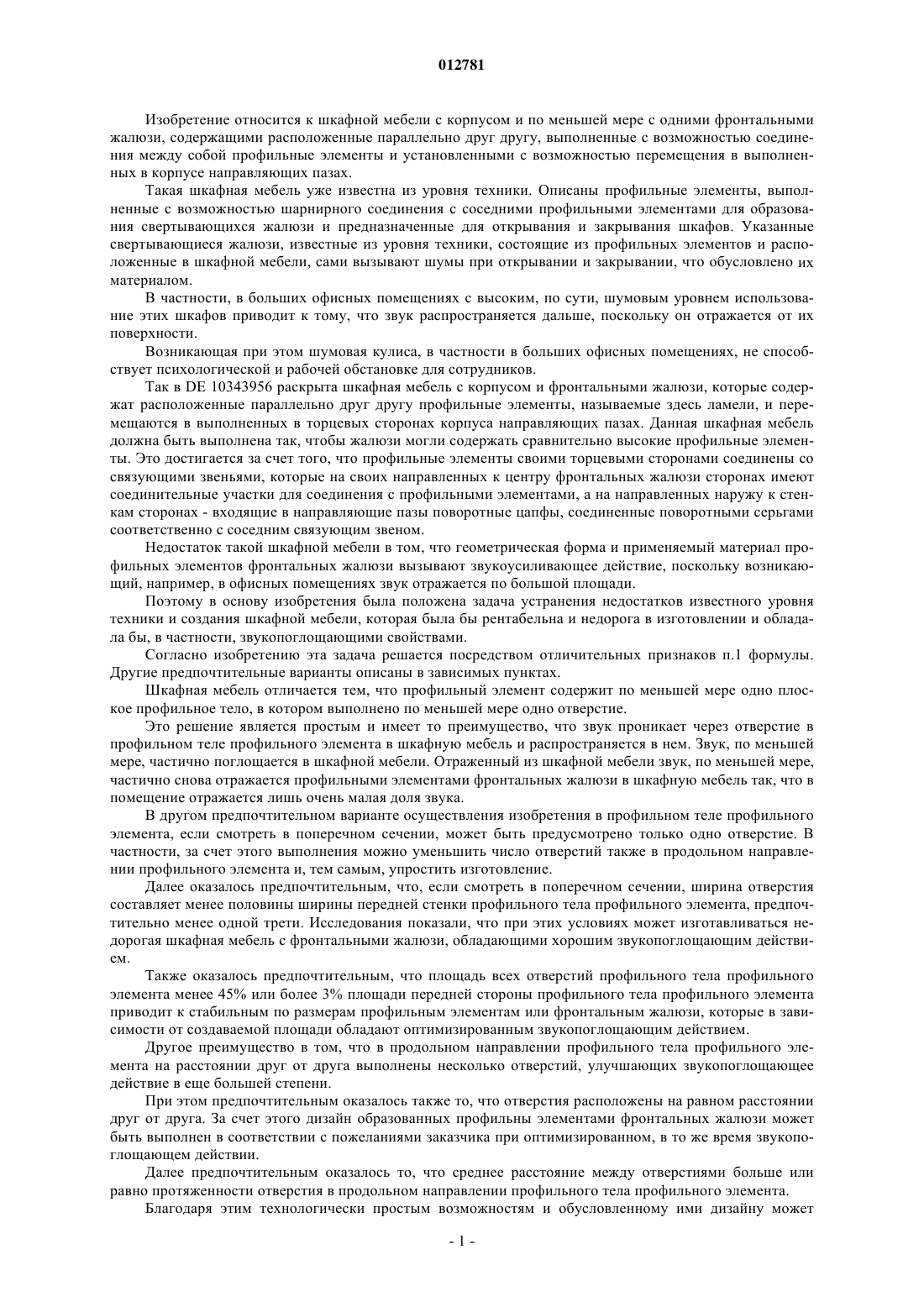

012781 Изобретение относится к шкафной мебели с корпусом и по меньшей мере с одними фронтальными жалюзи, содержащими расположенные параллельно друг другу, выполненные с возможностью соединения между собой профильные элементы и установленными с возможностью перемещения в выполненных в корпусе направляющих пазах. Такая шкафная мебель уже известна из уровня техники. Описаны профильные элементы, выполненные с возможностью шарнирного соединения с соседними профильными элементами для образования свертывающихся жалюзи и предназначенные для открывания и закрывания шкафов. Указанные свертывающиеся жалюзи, известные из уровня техники, состоящие из профильных элементов и расположенные в шкафной мебели, сами вызывают шумы при открывании и закрывании, что обусловлено их материалом. В частности, в больших офисных помещениях с высоким, по сути, шумовым уровнем использование этих шкафов приводит к тому, что звук распространяется дальше, поскольку он отражается от их поверхности. Возникающая при этом шумовая кулиса, в частности в больших офисных помещениях, не способствует психологической и рабочей обстановке для сотрудников. Так в DE 10343956 раскрыта шкафная мебель с корпусом и фронтальными жалюзи, которые содержат расположенные параллельно друг другу профильные элементы, называемые здесь ламели, и перемещаются в выполненных в торцевых сторонах корпуса направляющих пазах. Данная шкафная мебель должна быть выполнена так, чтобы жалюзи могли содержать сравнительно высокие профильные элементы. Это достигается за счет того, что профильные элементы своими торцевыми сторонами соединены со связующими звеньями, которые на своих направленных к центру фронтальных жалюзи сторонах имеют соединительные участки для соединения с профильными элементами, а на направленных наружу к стенкам сторонах - входящие в направляющие пазы поворотные цапфы, соединенные поворотными серьгами соответственно с соседним связующим звеном. Недостаток такой шкафной мебели в том, что геометрическая форма и применяемый материал профильных элементов фронтальных жалюзи вызывают звукоусиливающее действие, поскольку возникающий, например, в офисных помещениях звук отражается по большой площади. Поэтому в основу изобретения была положена задача устранения недостатков известного уровня техники и создания шкафной мебели, которая была бы рентабельна и недорога в изготовлении и обладала бы, в частности, звукопоглощающими свойствами. Согласно изобретению эта задача решается посредством отличительных признаков п.1 формулы. Другие предпочтительные варианты описаны в зависимых пунктах. Шкафная мебель отличается тем, что профильный элемент содержит по меньшей мере одно плоское профильное тело, в котором выполнено по меньшей мере одно отверстие. Это решение является простым и имеет то преимущество, что звук проникает через отверстие в профильном теле профильного элемента в шкафную мебель и распространяется в нем. Звук, по меньшей мере, частично поглощается в шкафной мебели. Отраженный из шкафной мебели звук, по меньшей мере,частично снова отражается профильными элементами фронтальных жалюзи в шкафную мебель так, что в помещение отражается лишь очень малая доля звука. В другом предпочтительном варианте осуществления изобретения в профильном теле профильного элемента, если смотреть в поперечном сечении, может быть предусмотрено только одно отверстие. В частности, за счет этого выполнения можно уменьшить число отверстий также в продольном направлении профильного элемента и, тем самым, упростить изготовление. Далее оказалось предпочтительным, что, если смотреть в поперечном сечении, ширина отверстия составляет менее половины ширины передней стенки профильного тела профильного элемента, предпочтительно менее одной трети. Исследования показали, что при этих условиях может изготавливаться недорогая шкафная мебель с фронтальными жалюзи, обладающими хорошим звукопоглощающим действием. Также оказалось предпочтительным, что площадь всех отверстий профильного тела профильного элемента менее 45% или более 3% площади передней стороны профильного тела профильного элемента приводит к стабильным по размерам профильным элементам или фронтальным жалюзи, которые в зависимости от создаваемой площади обладают оптимизированным звукопоглощающим действием. Другое преимущество в том, что в продольном направлении профильного тела профильного элемента на расстоянии друг от друга выполнены несколько отверстий, улучшающих звукопоглощающее действие в еще большей степени. При этом предпочтительным оказалось также то, что отверстия расположены на равном расстоянии друг от друга. За счет этого дизайн образованных профильны элементами фронтальных жалюзи может быть выполнен в соответствии с пожеланиями заказчика при оптимизированном, в то же время звукопоглощающем действии. Далее предпочтительным оказалось то, что среднее расстояние между отверстиями больше или равно протяженности отверстия в продольном направлении профильного тела профильного элемента. Благодаря этим технологически простым возможностям и обусловленному ими дизайну может-1 012781 быть достигнуто оптимизированное звукопоглощающее действие для многих требований. В другом варианте шкафной мебели, по меньшей мере, в области отверстия в направлении к отверстию расположен звукозащитный элемент, который при проникновении звука может поглощать его значительные составляющие. Проникающий через отверстия профильного тела профильного элемента звук распространяется таким образом, что он вступает в соприкосновение, по меньшей мере, с большой частью поверхности звукозащитного элемента и поглощается. По сравнению с традиционной шкафной мебелью, содержащей фронтальные жалюзи с профильными элементами без такого звукопоглощающего материала, звукопоглощающее действие шкафной мебели согласно изобретению значительно улучшается. В шкафной мебели звукозащитный элемент установлен, по меньшей мере, в области отверстия с возможностью движения к отверстию и от него так, что проникающий звук двигает звукозащитный элемент в направлении звука и, тем самым, способствует его лучшему поглощению. В другом предпочтительном варианте звукозащитный элемент расположен на передней стороне профильного тела профильного элемента так, что предпочтительным образом помимо звукопоглощающих свойств открываются также возможности различного оформления и дизайна изготавливаемых на заказ шкафов. В другом, также предпочтительном варианте осуществления изобретения звукозащитный элемент расположен на нижней стороне профильного тела профильного элемента так, что выполненные в профильном теле профильного элемента отверстия направляют проникающий звук к звукозащитному элементу, а дизайн шкафной мебели может быть согласован с пожеланиями каждого заказчика. В другом, также предпочтительном варианте звукозащитный элемент расположен на передней и нижней сторонах профильного тела профильного элемента, что способствует еще более оптимизированному звукозащитному действию шкафной мебели. Выполнение звукозащитного элемента, по существу, в виде коврика снижает себестоимость изготовления такой шкафной мебели. В других предпочтительных вариантах звукопоглощающим материалом может быть волокнистый материал, благодаря которому простым образом и недорого достигаются хорошие звукопоглощающие свойства шкафной мебели. Другое преимущество шкафной мебели согласно изобретению состоит в том, что звукопоглощающий материал представляет собой нетканый материал, отличающийся очень хорошими звукопоглощающими свойствами и очень хорошей обрабатываемостью. В другом предпочтительном варианте звукозащитный элемент может быть образован мембраной,например, из пластмассы. Такая мембрана, благодаря специфике своего материала, может оказывать целенаправленное влияние на желаемые звуковые частоты и, соответственно, поглощать их. Далее предпочтительным является то, что звукозащитный элемент проходит по всей длине профильного элемента, что обеспечивает рентабельное изготовление шкафной мебели с оптимизированным звукопоглощающим действием. Предпочтительно профильное тело или профильный элемент выполнено/выполнен так, что содержит крепежные устройства для закрепления звукозащитного элемента, обеспечивающие рентабельное изготовление таких профильных элементов с оптимизированным звукопоглощающим действием, причем предотвращается нежелательный сдвиг или нежелательное сползание звукозащитного элемента. В другом предпочтительном варианте звукозащитный элемент всей поверхностью соединен с профильным телом профильного элемента, что обеспечивает оптимизированное рентабельное изготовление,например, известным способом соэкструзии. Шкафная мебель с состоящими из профильных элементов фронтальными жалюзи имеет степень звукопоглощения по EN ISO 354, равную по меньшей мере 0,4. Степень звукопоглощения представляет собой при этом отношение эквивалентной площади звукопоглощения испытываемого объекта к площади последнего. Площадью испытываемого объекта, в данном случае шкафной мебели, является площадь закрываемого им пола или закрываемой им стены. Эквивалентная площадь звукопоглощения испытываемого объекта вычисляется по разности между эквивалентной площадью звукопоглощения реверберационного пространства (офисного помещения) и испытываемым объектом (шкафной мебелью) и без него. При этом эквивалентная площадь звукопоглощения помещения определяется как гипотетическая величина полностью поглощающей поверхности без дифракционных эффектов, которая дала бы то же время реверберации в помещении, как если бы она была единственным поглощающим элементом в помещении. В целом можно констатировать, что если источник звука находится в замкнутом пространстве, то на результирующий установившийся уровень звукового давления и на его затухание после отключения источника звука влияют звукопоглощающие свойства ограничивающих помещение поверхностей, воздух в помещении и предметы (шкафная мебель) в нем. В целом доля звуковой мощности, поглощаемая поверхностью, зависит от угла падения звука. Чтобы установить связь времени реверберации, например,в офисе, цехе и т.п. с уменьшением шума, которое достигается за счет звукопоглощающего устройства,например шкафной мебели, требуется знать звукопоглощающие свойства поверхности, обычно в виде-2 012781 подходящего среднего значения всех углов падения. Поскольку распределение звуковых волн в обычных помещениях включает в себя большой и непредсказуемый угловой диапазон, в целях нормирования принимается, в принципе, равномерное распределение. Если, кроме того, плотность звуковой энергии внутри помещения не зависит от места, то такое распределение звука называется диффузным звуковым полем и в случае долей звука, падающих на поверхность помещения, говорят о стохастическом падении звука. В EN ISO 354 описан метод реверберационного пространства для измерения степени звукопоглощения акустических материалов, применяемых для облицовки стен и потолков, или эквивалентной площади звукопоглощения отдельных объектов, например шкафной мебели. Полученная степень звукопоглощения может быть использована в целях сравнения и для расчетов проектов в области акустики помещений и, прежде всего, в борьбе с шумом. Благодаря шкафной мебели согласно изобретению, неожиданным образом стало возможным уменьшить звук, например, в офисных помещениях так, что любой сотрудник может почувствовать снижение общего шумового уровня. Ниже более подробно поясняется принцип действия шкафной мебели согласно изобретению на примерах, не ограничивающих изобретение. На чертежах изображены: фиг. 1 - перспективный вид шкафной мебели; фиг. 2 - перспективный вид первого варианта выполнения фронтальных жалюзи шкафной мебели; фиг. 3 - перспективный вид второго варианта выполнения фронтальных жалюзи шкафной мебели; фиг. 4 - перспективный вид еще одного варианта выполнения фронтальных жалюзи шкафной мебели. На фиг. 1 изображена предложенная согласно изобретению шкафная мебель, содержащая известным образом корпус с двумя боковыми стенками 2, 3, дном 5 и крышей 4. В этом примере фронтальные жалюзи 1 двигаются справа налево, т.е. горизонтально. В дне 5 выполнен направляющий паз 20, в котором движутся фронтальные жалюзи 1. Другой направляющий паз 20 выполнен в крыше 4 (не показан). На фиг. 2 в перспективе изображен первый вариант фронтальных жалюзи 1. Их профильный элемент 10 имеет приблизительно U-образное сечение, которое в определенной толщине стенки образовано профильным телом 11. Профильный элемент 10 может состоять, например, из термопластично обрабатываемого материала и может быть изготовлен известным образом методом экструзии. Однако в рамках изобретения профильный элемент 10 может быть изготовлен также из металлического материала, например из алюминия или термореактивно обрабатываемого материала. В профильном теле 11 профильного элемента 10 выполнены отверстия 40, в данном примере прямоугольные. Однако в рамках изобретения отверстия 40 могут быть выполнены также круглыми, овальными, многоугольными или трапециевидными. Общая площадь отверстий 40 по сравнению с площадью профильного тела 11 профильного элемента 10 составляет в данном примере около 17%, что способствует оптимизированному звукопоглощающему действию шкафной мебели. Кроме того, профильный элемент 10 имеет на своих продольных сторонах соединительные средства 6, 7, посредством которых несколько приведенных во взаимодействие между собой профильных элементов 10 образуют соответствующие фронтальные жалюзи 1. В данном примере соединительное средство 6 представляет собой отверстие приблизительно С-образного сечения, проходящее по всей длине профильного элемента 10. В данном примере соединительное средство 7 представляет собой элемент 72 приблизительно круглого сечения, который через ленточный элемент 71 соединен с продольной стороной профильного тела 11 профильного элемента 10. В данном примере ленточный элемент 71 соединительного средства 7 изготовлен из более мягкого материала, чем элемент 72, так, что при находящихся во взаимодействии между собой соединительных средствах 6, 7 профильные элементы 10 шарнирно соединяются между собой. Ниже более подробно поясняется принцип действия. Как уже сказано, при вставке друг в друга соединительных средств 6, 7 соседних профильных элементов 10 образуются фронтальные жалюзи 1. Они могут известным образом перемещаться в боковых направляющих пазах 20 шкафной мебели и посредством, например, криволинейной шины или ролика сматываться в нем. При закрывании проема шкафной мебели передняя сторона 2 профильного тела 11 профильного элемента 10 обращена внутрь офисного помещения. Проникающий через отверстия 40 в шкафную мебель звук отражается расположенными в нем предметами и самим корпусом, поглощается, отражается и падает, тем самым, сильно ослабленным из внутреннего пространства шкафной мебели на нижнюю сторону 3 профильного тела 11 профильного элемента 10. От нижней стороны 3 профильного тела 11 профильного элемента 10 одна часть звука отражается снова в шкафную мебель, тогда как другая часть уменьшенного звука в незначительных количествах возвращается через отверстия 40 обратно в офисное помещение. Таким образом, используя шкафную мебель в офисных помещениях, можно достичь улучшения рабочей обстановки за счет снижения шумового уровня в нем.-3 012781 Общая площадь отверстий 40 по сравнению с площадью профильного тела 11 профильного элемента 10 составляет в данном примере около 17%, что способствует оптимизированному звукопоглощающему действию шкафной мебели. На фиг. 3 в перспективе изображен второй вариант фронтальных жалюзи 1. Их профильные элементы 10 изготовлены целиком из такого материала, как, например, термопластически обрабатываемый пластик, или металлического материала, например алюминия. На передней стороне 2 профильного тела 11 профильного элемента 10 расположен звукозащитный элемент 5, например, из волокнистого материала. Под этим звукозащитным элементом 5 в профильном теле 11 профильного элемента 10 выполнены отверстия 40. В данном примере на нижней стороне 3 профильного тела 11 профильного элемента 10 расположены дополнительные звукозащитные элементы 5,выполненные, например, в виде мембраны. Профильный элемент 10 содержит на своих продольных сторонах соединительные средства 6, 7,которые при вставке друг в друга нескольких профильных элементов 10 образуют фронтальные жалюзи 1. Соединительные средства 6, 7 выполнены в данном примере крюкообразными так, что фронтальные жалюзи 1 состоят из расположенных рядом друг с другом профильных элементов 10, шарнирно соединенных между собой. За счет звукозащитного элемента 5, расположенного на передней стороне 2 профильного тела 11 профильного элемента 10, и звукозащитного элемента 5, дополнительно расположенного на нижней стороне 3 профильного тела 11 профильного элемента 10, соответственно усиливается звукозащитное действие шкафной мебели. Звукозащитный элемент 5, расположенный на нижней стороне 3 профильного тела 11 профильного элемента 10, придает одновременно дизайнерский эффект шкафной мебели. В данном примере за счет использования двух расположенных друг напротив друга звукозащитных элементов 5 можно соответственно уменьшить величину или площадь отверстий 40 профильного тела 11 профильного элемента 10. В данном примере для достаточного звукопоглощающего действия площадь отверстий 40 составляет около 20% площади профильного тела 11 профильного элемента 10. Однако в рамках изобретения профильное тело 11 профильного элемента 10 помимо отверстий 40, закрытых звукозащитным элементом 5 на его передней стороне 2, может иметь также дополнительные отверстия, на которых может быть расположен дополнительный звукозащитный элемент 5. Таким образом, используя шкафную мебель, например, в офисных помещениях, можно достичь улучшения рабочей обстановки за счет снижения шумового уровня в нем. Такая шкафная мебель имеет степень звукопоглощения около 0,7. На фиг. 4 в перспективе изображен еще один вариант фронтальных жалюзи 1. Их профильные элементы 10 имеют приблизительно U-образное сечение, образованное в определенной толщине стенки профильным телом 11. В профильном теле 11 профильного элемента 10 выполнены отверстия 40, в данном примере круглые. На нижней стороне 3 профильного тела 11 профильного элемента 10 расположен звукозащитный элемент 5, состоящий в данном примере из нетканого материала. В данном примере звукозащитный элемент 5 всей поверхностью расположен на нижней стороне 3 профильного тела 11 и всей же поверхностью закрывает отверстия 40. Общая площадь отверстий 40 по сравнению с площадью профильного тела 11 профильного элемента 10 составляет в данном примере около 17%, что способствует оптимизированному звукопоглощающему действию шкафной мебели. Таким образом, за счет использования таких шкафов достигается снижение шумового уровня, причем такие шкафы имеют степень звукопоглощения около 0,82. Далее профильный элемент 10 содержит на своих продольных сторонах соединительные средства 6, 7, посредством которых несколько приведенных во взаимодействие между собой профильных элементов 10 образуют соответствующее фронтальное жалюзи 1. Ниже более подробно поясняется принцип действия. Как уже сказано, при вставке друг в друга соединительных средств 6, 7 соседних профильных элементов 10 образуются фронтальные жалюзи 1. Они могут известным образом перемещаться, например, в боковых направляющих пазах 20 шкафной мебели. При закрывании проема шкафной мебели передняя сторона 2 профильного тела 11 профильного элемента 10 обращена внутрь офисного помещения. Звук попадает из помещения через отверстие 40 к звукопоглощающему материалу звукозащитного элемента 5 и, по меньшей мере, частично может быть поглощен им. Однако в рамках изобретения звукозащитный элемент 5 может быть расположен и так, что между нижней стороной 3 профильного тела 11 и звукозащитным элементом 5 образуется воздушный зазор, через который звук распространяется вдоль звукозащитного элемента 5 и поглощается им также между отверстиями 40 профильного элемента 10. В данном примере звукозащитный элемент 5 закреплен на расположенных в направляющем пазу 20 свободных концах профильного элемента 10. Проникающий в шкафную мебель звук дополнительно поглощается расположенными в нем предметами и самим ее корпусом, отражается и падает сильно ослабленным из внутреннего пространства шкафной мебели снова на нижнюю сторону 3 профильного тела 11 профильного элемента 10. От нее часть звука снова отражается в шкаф, тогда как другая часть уменьшенного звука еще раз поглощается звукозащитным элементом 5 и в незначительных количествах воз-4 012781 вращается через отверстия 40 обратно в офисное помещение. Таким образом, используя шкафную мебель согласно изобретению в офисных помещениях, можно достичь улучшения рабочей обстановки за счет снижения шумового уровня. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Шкафная мебель с корпусом (2, 3, 4, 5) и по меньшей мере с одними фронтальными жалюзи (1),содержащими расположенные параллельно друг другу, выполненные с возможностью соединения между собой профильные элементы (10) и установленными с возможностью перемещения в выполненных в корпусе (2, 3, 4, 5) направляющих пазах (20), отличающаяся тем, что профильный элемент (10) содержит по меньшей мере одно плоское профильное тело (11), в котором выполнено по меньшей мере одно отверстие (40), форму и размер которого выбирают из условия звукопоглощения. 2. Шкафная мебель по п.1, отличающаяся тем, что, если смотреть в поперечном сечении, в профильном теле (11) профильного элемента (10) выполнено только одно отверстие (40). 3. Шкафная мебель по одному из предыдущих пунктов, отличающаяся тем, что, если смотреть в поперечном сечении, ширина отверстия (40) составляет менее половины ширины передней стороны (2) профильного тела (11) профильного элемента (10), предпочтительно менее одной трети. 4. Шкафная мебель по одному из предыдущих пунктов, отличающаяся тем, что площадь всех отверстий (40) профильного тела (11) профильного элемента (10) составляет менее 45% и более 3% площади передней стороны (2) профильного тела (11) профильного элемента (10). 5. Шкафная мебель по одному из предыдущих пунктов, отличающаяся тем, что в продольном направлении профильного тела (11) профильного элемента (10) на расстоянии друг от друга выполнены несколько отверстий (40). 6. Шкафная мебель по одному из предыдущих пунктов, отличающаяся тем, что отверстия (40) расположены на равном расстоянии друг от друга. 7. Шкафная мебель по одному из предыдущих пунктов, отличающаяся тем, что расстояние между отверстиями (40) больше или равно протяженности отверстия (40) в продольном направлении профильного тела (11) профильного элемента (10). 8. Шкафная мебель по одному из предыдущих пунктов, отличающаяся тем, что расстояние между отверстиями (40) в продольном направлении профильного тела (11) профильного элемента (10) больше или равно двойной протяженности отверстия (40), если смотреть в поперечном сечении профильного тела (11) профильного элемента (10). 9. Шкафная мебель по п.1, отличающаяся тем, что на профильном теле (11) профильного элемента(10) расположен звукопоглощающий материал в виде части по меньшей мере одного звукозащитного элемента (5). 10. Шкафная мебель по п.9, отличающаяся тем, что звукозащитный элемент (5) расположен, по меньшей мере, в области отверстия (40) в направлении к отверстию. 11. Шкафная мебель по пп.9 и 10, отличающаяся тем, что звукозащитный элемент (5) расположен,по меньшей мере, в области отверстия (40) с возможностью движения к отверстию и от него. 12. Шкафная мебель по пп.9-11, отличающаяся тем, что звукозащитный элемент (5) соединен с профильным телом (11) профильного элемента (10) всей поверхностью. 13. Шкафная мебель по пп.9-12, отличающаяся тем, что звукозащитный элемент (5) расположен на расстоянии от профильного тела (11) профильного элемента (10). 14. Шкафная мебель по пп.9-13, отличающаяся тем, что звукозащитный элемент (5) соединен с профильным телом (11) профильного элемента (10), по меньшей мере, частично. 15. Шкафная мебель по пп.9-14, отличающаяся тем, что звукозащитный элемент (5) расположен на передней стороне (2) профильного тела (11) профильного элемента (10). 16. Шкафная мебель по пп.9-15, отличающаяся тем, что звукозащитный элемент (5) расположен на нижней стороне (3) профильного тела (11) профильного элемента (10). 17. Шкафная мебель по пп.9-16, отличающаяся тем, что звукозащитный элемент (5) выполнен, по существу, в виде коврика. 18. Шкафная мебель по пп.9-17, отличающаяся тем, что звукопоглощающий материал представляет собой волокнистый материал. 19. Шкафная мебель по пп.9-18, отличающаяся тем, что звукопоглощающий материал представляет собой нетканый материал. 20. Шкафная мебель по пп.9-19, отличающаяся тем, что звукопоглощающий материал представляет собой вспененный материал. 21. Шкафная мебель по пп.9-20, отличающаяся тем, что звукопоглощающий материал представляет собой мембрану. 22. Шкафная мебель по пп.9-21, отличающаяся тем, что звукопоглощающий материал представляет собой мембрану из пластмассы. 23. Шкафная мебель по одному из предыдущих пунктов, отличающаяся тем, что если смотреть в-5 012781 поперечном сечении, то профильный элемент (10) имеет, по существу, С-, U-, Z-, S-образную форму. 24. Шкафная мебель по одному из предыдущих пунктов, отличающаяся тем, что звукозащитный элемент (5) проходит по всей длине профильного тела (11) профильного элемента (10). 25. Шкафная мебель по одному из предыдущих пунктов, отличающаяся тем, что профильное тело(11) и/или профильный элемент (10) содержат крепежные устройства для закрепления звукозащитного элемента (5). 26. Шкафная мебель по одному из пп.1-25, отличающаяся тем, что степень ее звукопоглощения согласно EN DIN 354 составляет по меньшей мере 0,4.
