Защитное устройство для перил эскалатора
Формула / Реферат

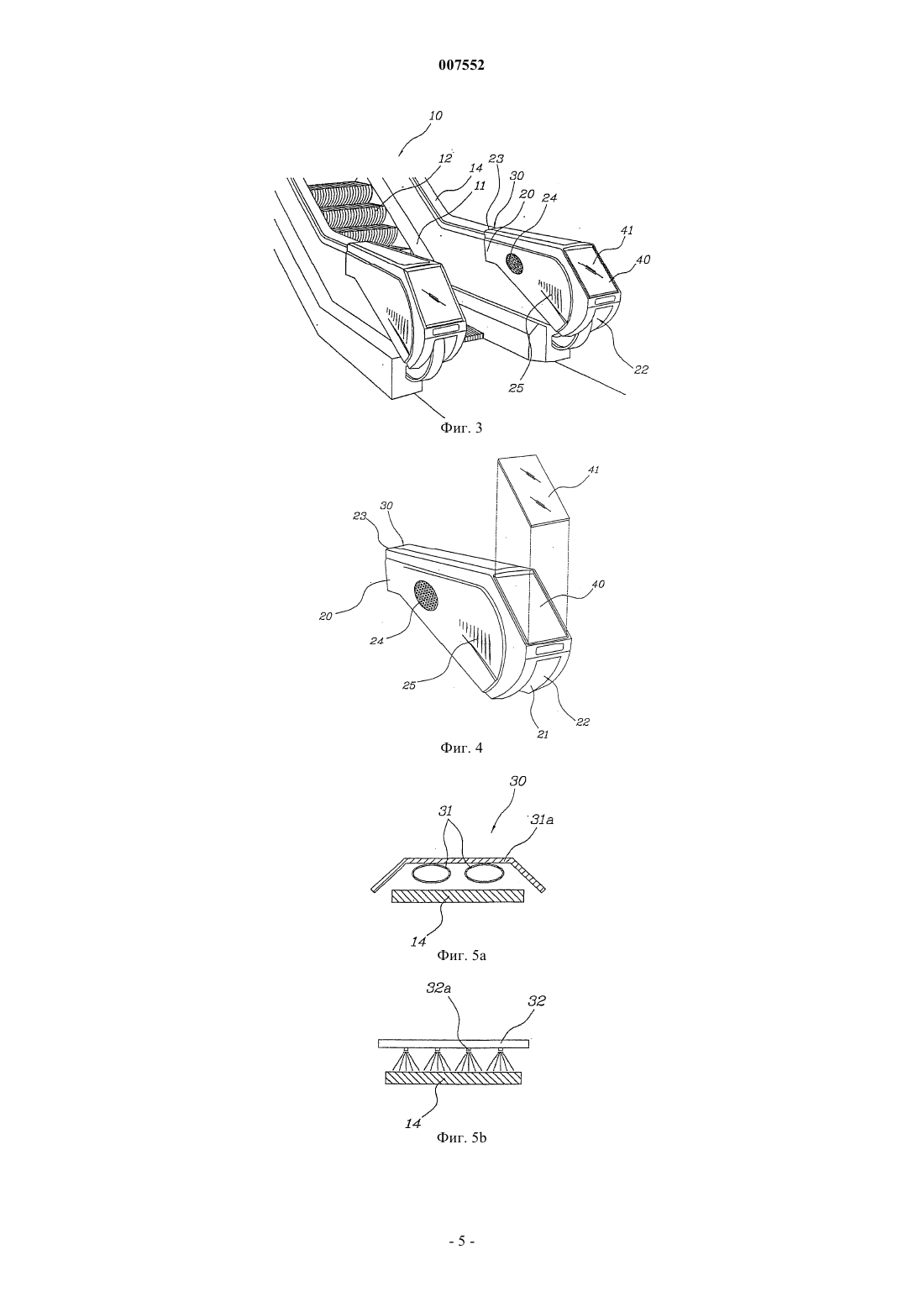

1. Защитное устройство, которое устанавливается на перилах эскалатора с возможностью удаления, содержащее направляющий канал, выполненный у его основания для входа той части перил, которая находится во входной зоне эскалатора.

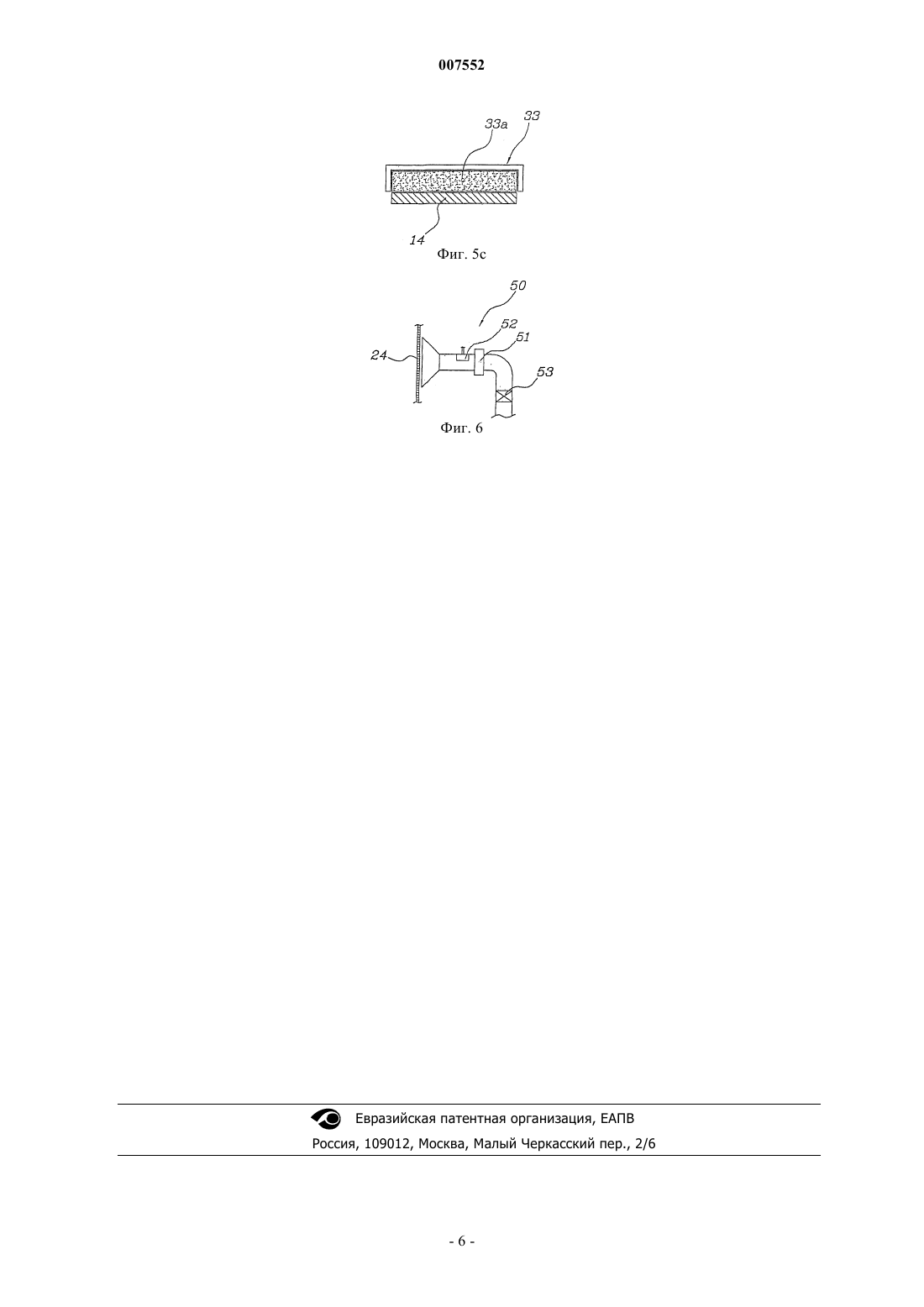

2. Защитное устройство по п.1, дополнительно содержащее расположенный внутри устройства блок стерилизации для стерилизации перил, поступающих в направляющий канал.
3. Защитное устройство по п.2, в котором блок стерилизации содержит по меньшей мере одну ультрафиолетовую лампу для облучения перил ультрафиолетовым излучением.
4. Защитное устройство по п.3, в котором блок стерилизации включает средство для нанесения на перила бактерицидной жидкости.

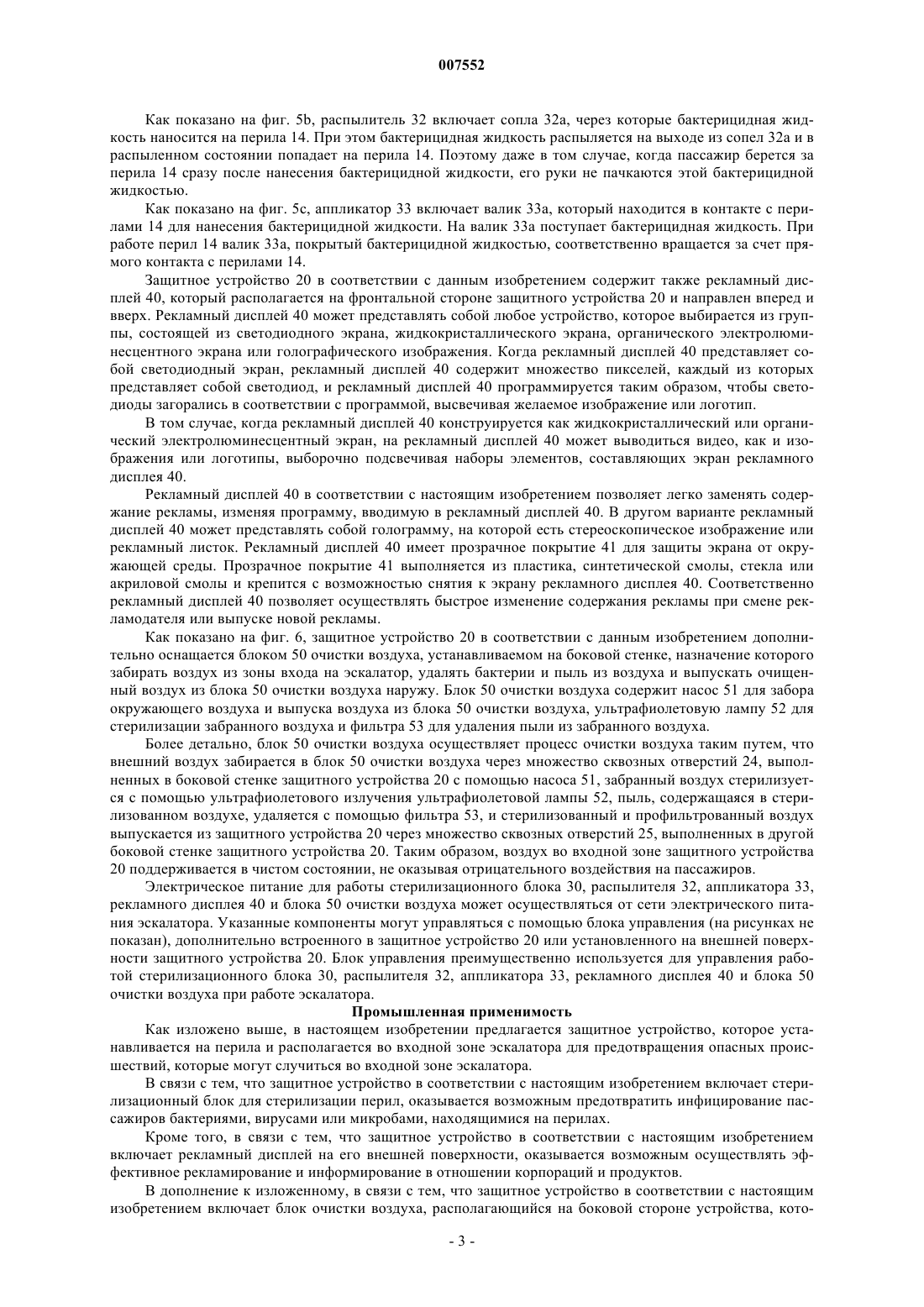

5. Защитное устройство по п.1, дополнительно содержащее рекламный дисплей, расположенный на фронтальной стороне устройства и направленный вперед.
6. Защитное устройство по п.1, в котором рекламный дисплей состоит из одного из средств, выбранных из группы, включающей светодиодный, жидкокристаллический, органический электролюминесцентный экран и голографический индикатор.
7. Защитное устройство по п.1, в котором рекламный дисплей имеет прозрачное покрытие для защиты поверхности дисплея от воздействий окружающей среды.
8. Защитное устройство по п.2 или 5, дополнительно содержащее блок очистки воздуха, выполненный на боковой стороне устройства, для всасывания воздуха во входной зоне эскалатора.
9. Защитное устройство по п.2 или 5, которое имеет длину, соответствующую расстоянию между фронтальным концом перил и фронтальным краем передней ступени эскалатора.
Текст

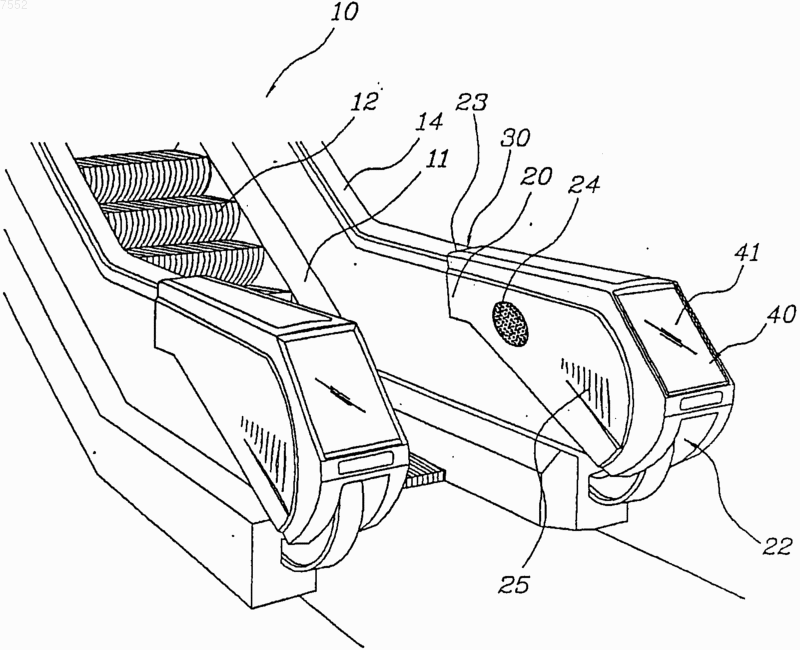

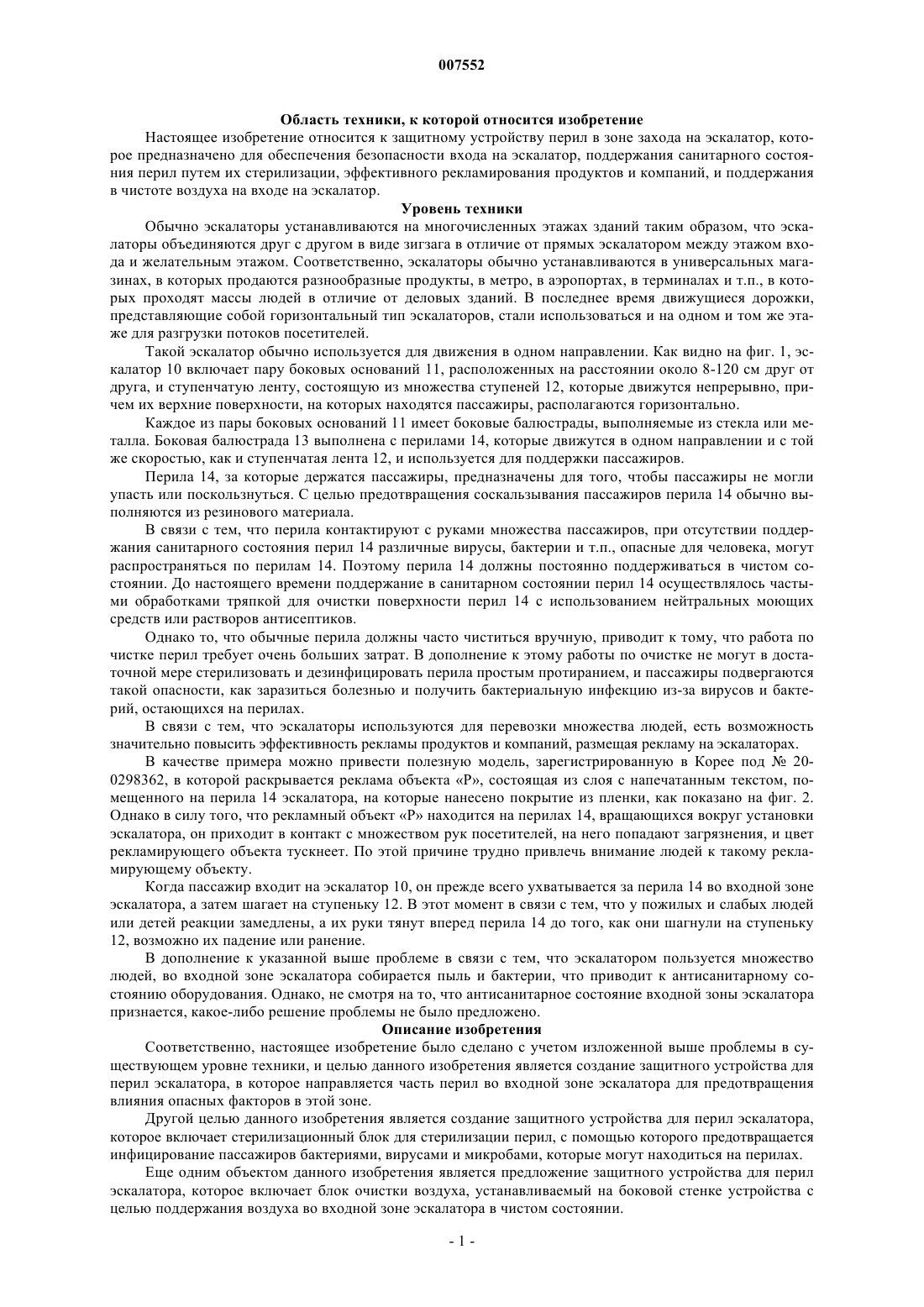

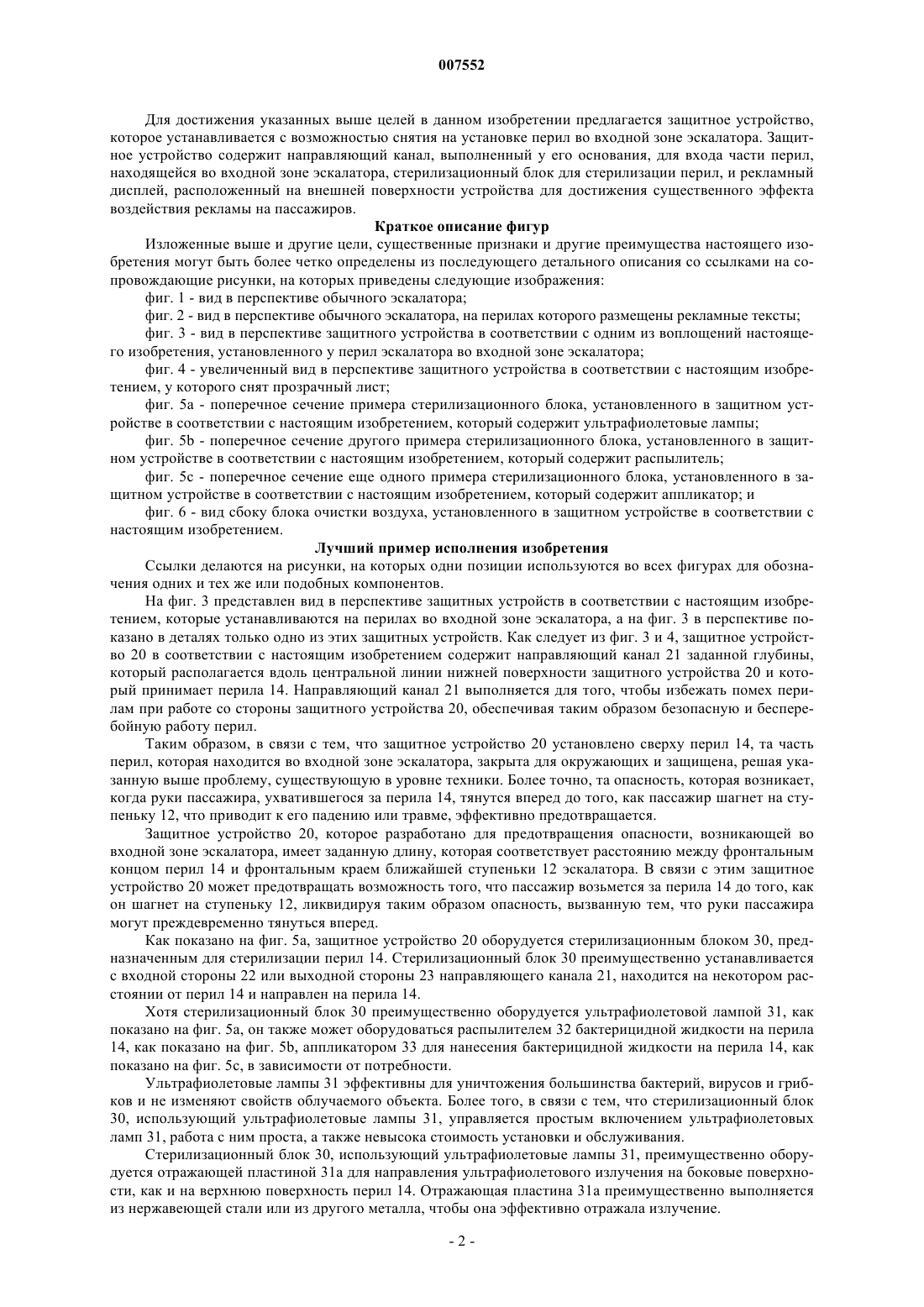

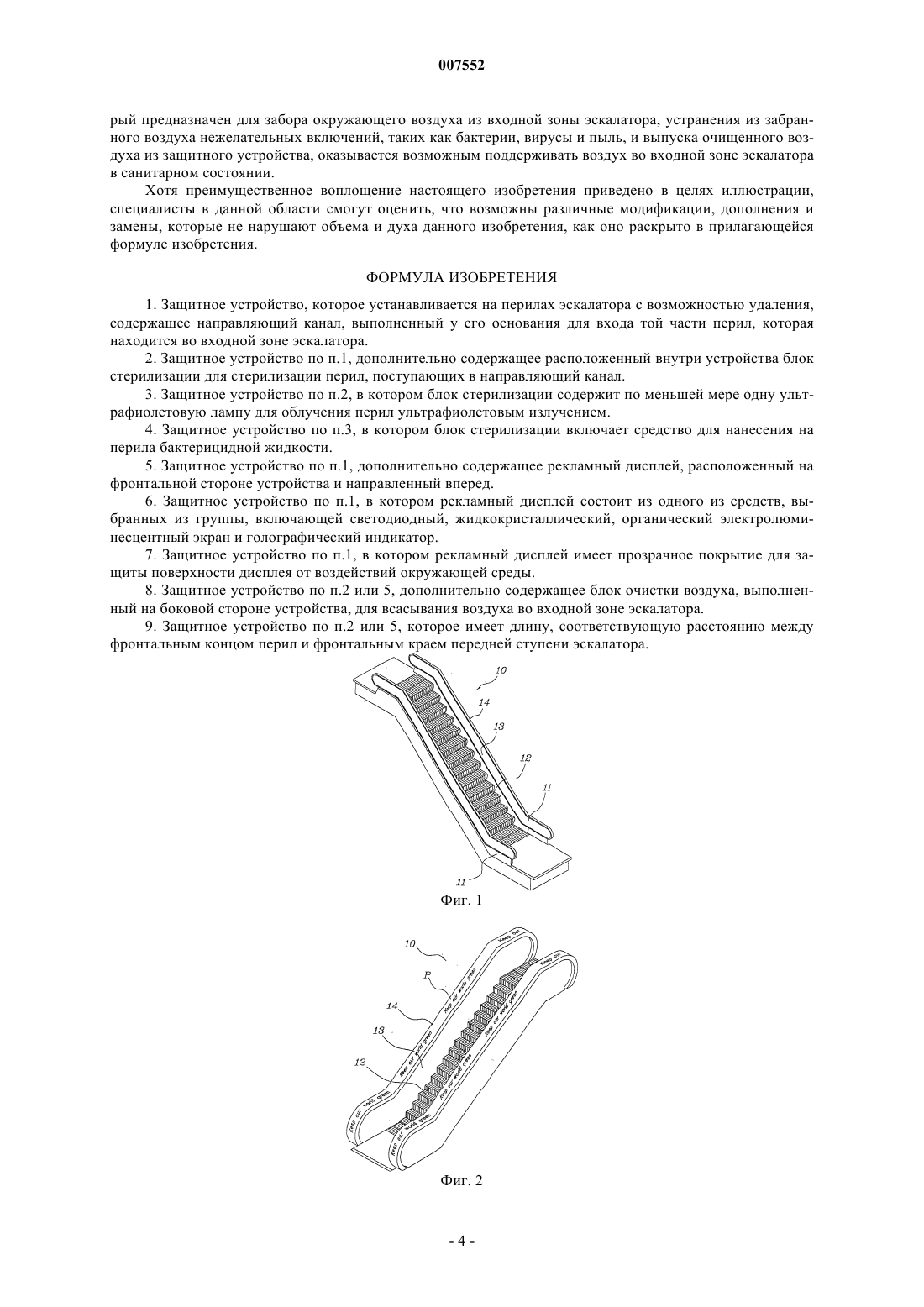

007552 Область техники, к которой относится изобретение Настоящее изобретение относится к защитному устройству перил в зоне захода на эскалатор, которое предназначено для обеспечения безопасности входа на эскалатор, поддержания санитарного состояния перил путем их стерилизации, эффективного рекламирования продуктов и компаний, и поддержания в чистоте воздуха на входе на эскалатор. Уровень техники Обычно эскалаторы устанавливаются на многочисленных этажах зданий таким образом, что эскалаторы объединяются друг с другом в виде зигзага в отличие от прямых эскалатором между этажом входа и желательным этажом. Соответственно, эскалаторы обычно устанавливаются в универсальных магазинах, в которых продаются разнообразные продукты, в метро, в аэропортах, в терминалах и т.п., в которых проходят массы людей в отличие от деловых зданий. В последнее время движущиеся дорожки,представляющие собой горизонтальный тип эскалаторов, стали использоваться и на одном и том же этаже для разгрузки потоков посетителей. Такой эскалатор обычно используется для движения в одном направлении. Как видно на фиг. 1, эскалатор 10 включает пару боковых оснований 11, расположенных на расстоянии около 8-120 см друг от друга, и ступенчатую ленту, состоящую из множества ступеней 12, которые движутся непрерывно, причем их верхние поверхности, на которых находятся пассажиры, располагаются горизонтально. Каждое из пары боковых оснований 11 имеет боковые балюстрады, выполняемые из стекла или металла. Боковая балюстрада 13 выполнена с перилами 14, которые движутся в одном направлении и с той же скоростью, как и ступенчатая лента 12, и используется для поддержки пассажиров. Перила 14, за которые держатся пассажиры, предназначены для того, чтобы пассажиры не могли упасть или поскользнуться. С целью предотвращения соскальзывания пассажиров перила 14 обычно выполняются из резинового материала. В связи с тем, что перила контактируют с руками множества пассажиров, при отсутствии поддержания санитарного состояния перил 14 различные вирусы, бактерии и т.п., опасные для человека, могут распространяться по перилам 14. Поэтому перила 14 должны постоянно поддерживаться в чистом состоянии. До настоящего времени поддержание в санитарном состоянии перил 14 осуществлялось частыми обработками тряпкой для очистки поверхности перил 14 с использованием нейтральных моющих средств или растворов антисептиков. Однако то, что обычные перила должны часто чиститься вручную, приводит к тому, что работа по чистке перил требует очень больших затрат. В дополнение к этому работы по очистке не могут в достаточной мере стерилизовать и дезинфицировать перила простым протиранием, и пассажиры подвергаются такой опасности, как заразиться болезнью и получить бактериальную инфекцию из-за вирусов и бактерий, остающихся на перилах. В связи с тем, что эскалаторы используются для перевозки множества людей, есть возможность значительно повысить эффективность рекламы продуктов и компаний, размещая рекламу на эскалаторах. В качестве примера можно привести полезную модель, зарегистрированную в Корее под 200298362, в которой раскрывается реклама объекта Р, состоящая из слоя с напечатанным текстом, помещенного на перила 14 эскалатора, на которые нанесено покрытие из пленки, как показано на фиг. 2. Однако в силу того, что рекламный объект Р находится на перилах 14, вращающихся вокруг установки эскалатора, он приходит в контакт с множеством рук посетителей, на него попадают загрязнения, и цвет рекламирующего объекта тускнеет. По этой причине трудно привлечь внимание людей к такому рекламирующему объекту. Когда пассажир входит на эскалатор 10, он прежде всего ухватывается за перила 14 во входной зоне эскалатора, а затем шагает на ступеньку 12. В этот момент в связи с тем, что у пожилых и слабых людей или детей реакции замедлены, а их руки тянут вперед перила 14 до того, как они шагнули на ступеньку 12, возможно их падение или ранение. В дополнение к указанной выше проблеме в связи с тем, что эскалатором пользуется множество людей, во входной зоне эскалатора собирается пыль и бактерии, что приводит к антисанитарному состоянию оборудования. Однако, не смотря на то, что антисанитарное состояние входной зоны эскалатора признается, какое-либо решение проблемы не было предложено. Описание изобретения Соответственно, настоящее изобретение было сделано с учетом изложенной выше проблемы в существующем уровне техники, и целью данного изобретения является создание защитного устройства для перил эскалатора, в которое направляется часть перил во входной зоне эскалатора для предотвращения влияния опасных факторов в этой зоне. Другой целью данного изобретения является создание защитного устройства для перил эскалатора,которое включает стерилизационный блок для стерилизации перил, с помощью которого предотвращается инфицирование пассажиров бактериями, вирусами и микробами, которые могут находиться на перилах. Еще одним объектом данного изобретения является предложение защитного устройства для перил эскалатора, которое включает блок очистки воздуха, устанавливаемый на боковой стенке устройства с целью поддержания воздуха во входной зоне эскалатора в чистом состоянии.-1 007552 Для достижения указанных выше целей в данном изобретении предлагается защитное устройство,которое устанавливается с возможностью снятия на установке перил во входной зоне эскалатора. Защитное устройство содержит направляющий канал, выполненный у его основания, для входа части перил,находящейся во входной зоне эскалатора, стерилизационный блок для стерилизации перил, и рекламный дисплей, расположенный на внешней поверхности устройства для достижения существенного эффекта воздействия рекламы на пассажиров. Краткое описание фигур Изложенные выше и другие цели, существенные признаки и другие преимущества настоящего изобретения могут быть более четко определены из последующего детального описания со ссылками на сопровождающие рисунки, на которых приведены следующие изображения: фиг. 1 - вид в перспективе обычного эскалатора; фиг. 2 - вид в перспективе обычного эскалатора, на перилах которого размещены рекламные тексты; фиг. 3 - вид в перспективе защитного устройства в соответствии с одним из воплощений настоящего изобретения, установленного у перил эскалатора во входной зоне эскалатора; фиг. 4 - увеличенный вид в перспективе защитного устройства в соответствии с настоящим изобретением, у которого снят прозрачный лист; фиг. 5 а - поперечное сечение примера стерилизационного блока, установленного в защитном устройстве в соответствии с настоящим изобретением, который содержит ультрафиолетовые лампы; фиг. 5b - поперечное сечение другого примера стерилизационного блока, установленного в защитном устройстве в соответствии с настоящим изобретением, который содержит распылитель; фиг. 5 с - поперечное сечение еще одного примера стерилизационного блока, установленного в защитном устройстве в соответствии с настоящим изобретением, который содержит аппликатор; и фиг. 6 - вид сбоку блока очистки воздуха, установленного в защитном устройстве в соответствии с настоящим изобретением. Лучший пример исполнения изобретения Ссылки делаются на рисунки, на которых одни позиции используются во всех фигурах для обозначения одних и тех же или подобных компонентов. На фиг. 3 представлен вид в перспективе защитных устройств в соответствии с настоящим изобретением, которые устанавливаются на перилах во входной зоне эскалатора, а на фиг. 3 в перспективе показано в деталях только одно из этих защитных устройств. Как следует из фиг. 3 и 4, защитное устройство 20 в соответствии с настоящим изобретением содержит направляющий канал 21 заданной глубины,который располагается вдоль центральной линии нижней поверхности защитного устройства 20 и который принимает перила 14. Направляющий канал 21 выполняется для того, чтобы избежать помех перилам при работе со стороны защитного устройства 20, обеспечивая таким образом безопасную и бесперебойную работу перил. Таким образом, в связи с тем, что защитное устройство 20 установлено сверху перил 14, та часть перил, которая находится во входной зоне эскалатора, закрыта для окружающих и защищена, решая указанную выше проблему, существующую в уровне техники. Более точно, та опасность, которая возникает,когда руки пассажира, ухватившегося за перила 14, тянутся вперед до того, как пассажир шагнет на ступеньку 12, что приводит к его падению или травме, эффективно предотвращается. Защитное устройство 20, которое разработано для предотвращения опасности, возникающей во входной зоне эскалатора, имеет заданную длину, которая соответствует расстоянию между фронтальным концом перил 14 и фронтальным краем ближайшей ступеньки 12 эскалатора. В связи с этим защитное устройство 20 может предотвращать возможность того, что пассажир возьмется за перила 14 до того, как он шагнет на ступеньку 12, ликвидируя таким образом опасность, вызванную тем, что руки пассажира могут преждевременно тянуться вперед. Как показано на фиг. 5 а, защитное устройство 20 оборудуется стерилизационным блоком 30, предназначенным для стерилизации перил 14. Стерилизационный блок 30 преимущественно устанавливается с входной стороны 22 или выходной стороны 23 направляющего канала 21, находится на некотором расстоянии от перил 14 и направлен на перила 14. Хотя стерилизационный блок 30 преимущественно оборудуется ультрафиолетовой лампой 31, как показано на фиг. 5 а, он также может оборудоваться распылителем 32 бактерицидной жидкости на перила 14, как показано на фиг. 5b, аппликатором 33 для нанесения бактерицидной жидкости на перила 14, как показано на фиг. 5 с, в зависимости от потребности. Ультрафиолетовые лампы 31 эффективны для уничтожения большинства бактерий, вирусов и грибков и не изменяют свойств облучаемого объекта. Более того, в связи с тем, что стерилизационный блок 30, использующий ультрафиолетовые лампы 31, управляется простым включением ультрафиолетовых ламп 31, работа с ним проста, а также невысока стоимость установки и обслуживания. Стерилизационный блок 30, использующий ультрафиолетовые лампы 31, преимущественно оборудуется отражающей пластиной 31 а для направления ультрафиолетового излучения на боковые поверхности, как и на верхнюю поверхность перил 14. Отражающая пластина 31 а преимущественно выполняется из нержавеющей стали или из другого металла, чтобы она эффективно отражала излучение.-2 007552 Как показано на фиг. 5b, распылитель 32 включает сопла 32 а, через которые бактерицидная жидкость наносится на перила 14. При этом бактерицидная жидкость распыляется на выходе из сопел 32 а и в распыленном состоянии попадает на перила 14. Поэтому даже в том случае, когда пассажир берется за перила 14 сразу после нанесения бактерицидной жидкости, его руки не пачкаются этой бактерицидной жидкостью. Как показано на фиг. 5 с, аппликатор 33 включает валик 33 а, который находится в контакте с перилами 14 для нанесения бактерицидной жидкости. На валик 33 а поступает бактерицидная жидкость. При работе перил 14 валик 33 а, покрытый бактерицидной жидкостью, соответственно вращается за счет прямого контакта с перилами 14. Защитное устройство 20 в соответствии с данным изобретением содержит также рекламный дисплей 40, который располагается на фронтальной стороне защитного устройства 20 и направлен вперед и вверх. Рекламный дисплей 40 может представлять собой любое устройство, которое выбирается из группы, состоящей из светодиодного экрана, жидкокристаллического экрана, органического электролюминесцентного экрана или голографического изображения. Когда рекламный дисплей 40 представляет собой светодиодный экран, рекламный дисплей 40 содержит множество пикселей, каждый из которых представляет собой светодиод, и рекламный дисплей 40 программируется таким образом, чтобы светодиоды загорались в соответствии с программой, высвечивая желаемое изображение или логотип. В том случае, когда рекламный дисплей 40 конструируется как жидкокристаллический или органический электролюминесцентный экран, на рекламный дисплей 40 может выводиться видео, как и изображения или логотипы, выборочно подсвечивая наборы элементов, составляющих экран рекламного дисплея 40. Рекламный дисплей 40 в соответствии с настоящим изобретением позволяет легко заменять содержание рекламы, изменяя программу, вводимую в рекламный дисплей 40. В другом варианте рекламный дисплей 40 может представлять собой голограмму, на которой есть стереоскопическое изображение или рекламный листок. Рекламный дисплей 40 имеет прозрачное покрытие 41 для защиты экрана от окружающей среды. Прозрачное покрытие 41 выполняется из пластика, синтетической смолы, стекла или акриловой смолы и крепится с возможностью снятия к экрану рекламного дисплея 40. Соответственно рекламный дисплей 40 позволяет осуществлять быстрое изменение содержания рекламы при смене рекламодателя или выпуске новой рекламы. Как показано на фиг. 6, защитное устройство 20 в соответствии с данным изобретением дополнительно оснащается блоком 50 очистки воздуха, устанавливаемом на боковой стенке, назначение которого забирать воздух из зоны входа на эскалатор, удалять бактерии и пыль из воздуха и выпускать очищенный воздух из блока 50 очистки воздуха наружу. Блок 50 очистки воздуха содержит насос 51 для забора окружающего воздуха и выпуска воздуха из блока 50 очистки воздуха, ультрафиолетовую лампу 52 для стерилизации забранного воздуха и фильтра 53 для удаления пыли из забранного воздуха. Более детально, блок 50 очистки воздуха осуществляет процесс очистки воздуха таким путем, что внешний воздух забирается в блок 50 очистки воздуха через множество сквозных отверстий 24, выполненных в боковой стенке защитного устройства 20 с помощью насоса 51, забранный воздух стерилизуется с помощью ультрафиолетового излучения ультрафиолетовой лампы 52, пыль, содержащаяся в стерилизованном воздухе, удаляется с помощью фильтра 53, и стерилизованный и профильтрованный воздух выпускается из защитного устройства 20 через множество сквозных отверстий 25, выполненных в другой боковой стенке защитного устройства 20. Таким образом, воздух во входной зоне защитного устройства 20 поддерживается в чистом состоянии, не оказывая отрицательного воздействия на пассажиров. Электрическое питание для работы стерилизационного блока 30, распылителя 32, аппликатора 33,рекламного дисплея 40 и блока 50 очистки воздуха может осуществляться от сети электрического питания эскалатора. Указанные компоненты могут управляться с помощью блока управления (на рисунках не показан), дополнительно встроенного в защитное устройство 20 или установленного на внешней поверхности защитного устройства 20. Блок управления преимущественно используется для управления работой стерилизационного блока 30, распылителя 32, аппликатора 33, рекламного дисплея 40 и блока 50 очистки воздуха при работе эскалатора. Промышленная применимость Как изложено выше, в настоящем изобретении предлагается защитное устройство, которое устанавливается на перила и располагается во входной зоне эскалатора для предотвращения опасных происшествий, которые могут случиться во входной зоне эскалатора. В связи с тем, что защитное устройство в соответствии с настоящим изобретением включает стерилизационный блок для стерилизации перил, оказывается возможным предотвратить инфицирование пассажиров бактериями, вирусами или микробами, находящимися на перилах. Кроме того, в связи с тем, что защитное устройство в соответствии с настоящим изобретением включает рекламный дисплей на его внешней поверхности, оказывается возможным осуществлять эффективное рекламирование и информирование в отношении корпораций и продуктов. В дополнение к изложенному, в связи с тем, что защитное устройство в соответствии с настоящим изобретением включает блок очистки воздуха, располагающийся на боковой стороне устройства, кото-3 007552 рый предназначен для забора окружающего воздуха из входной зоны эскалатора, устранения из забранного воздуха нежелательных включений, таких как бактерии, вирусы и пыль, и выпуска очищенного воздуха из защитного устройства, оказывается возможным поддерживать воздух во входной зоне эскалатора в санитарном состоянии. Хотя преимущественное воплощение настоящего изобретения приведено в целях иллюстрации,специалисты в данной области смогут оценить, что возможны различные модификации, дополнения и замены, которые не нарушают объема и духа данного изобретения, как оно раскрыто в прилагающейся формуле изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Защитное устройство, которое устанавливается на перилах эскалатора с возможностью удаления,содержащее направляющий канал, выполненный у его основания для входа той части перил, которая находится во входной зоне эскалатора. 2. Защитное устройство по п.1, дополнительно содержащее расположенный внутри устройства блок стерилизации для стерилизации перил, поступающих в направляющий канал. 3. Защитное устройство по п.2, в котором блок стерилизации содержит по меньшей мере одну ультрафиолетовую лампу для облучения перил ультрафиолетовым излучением. 4. Защитное устройство по п.3, в котором блок стерилизации включает средство для нанесения на перила бактерицидной жидкости. 5. Защитное устройство по п.1, дополнительно содержащее рекламный дисплей, расположенный на фронтальной стороне устройства и направленный вперед. 6. Защитное устройство по п.1, в котором рекламный дисплей состоит из одного из средств, выбранных из группы, включающей светодиодный, жидкокристаллический, органический электролюминесцентный экран и голографический индикатор. 7. Защитное устройство по п.1, в котором рекламный дисплей имеет прозрачное покрытие для защиты поверхности дисплея от воздействий окружающей среды. 8. Защитное устройство по п.2 или 5, дополнительно содержащее блок очистки воздуха, выполненный на боковой стороне устройства, для всасывания воздуха во входной зоне эскалатора. 9. Защитное устройство по п.2 или 5, которое имеет длину, соответствующую расстоянию между фронтальным концом перил и фронтальным краем передней ступени эскалатора.
МПК / Метки
МПК: B60B 29/00, B60B 31/02
Метки: перил, эскалатора, устройство, защитное
