Управляющие глубиной и уплотняющие ролики для сеялки

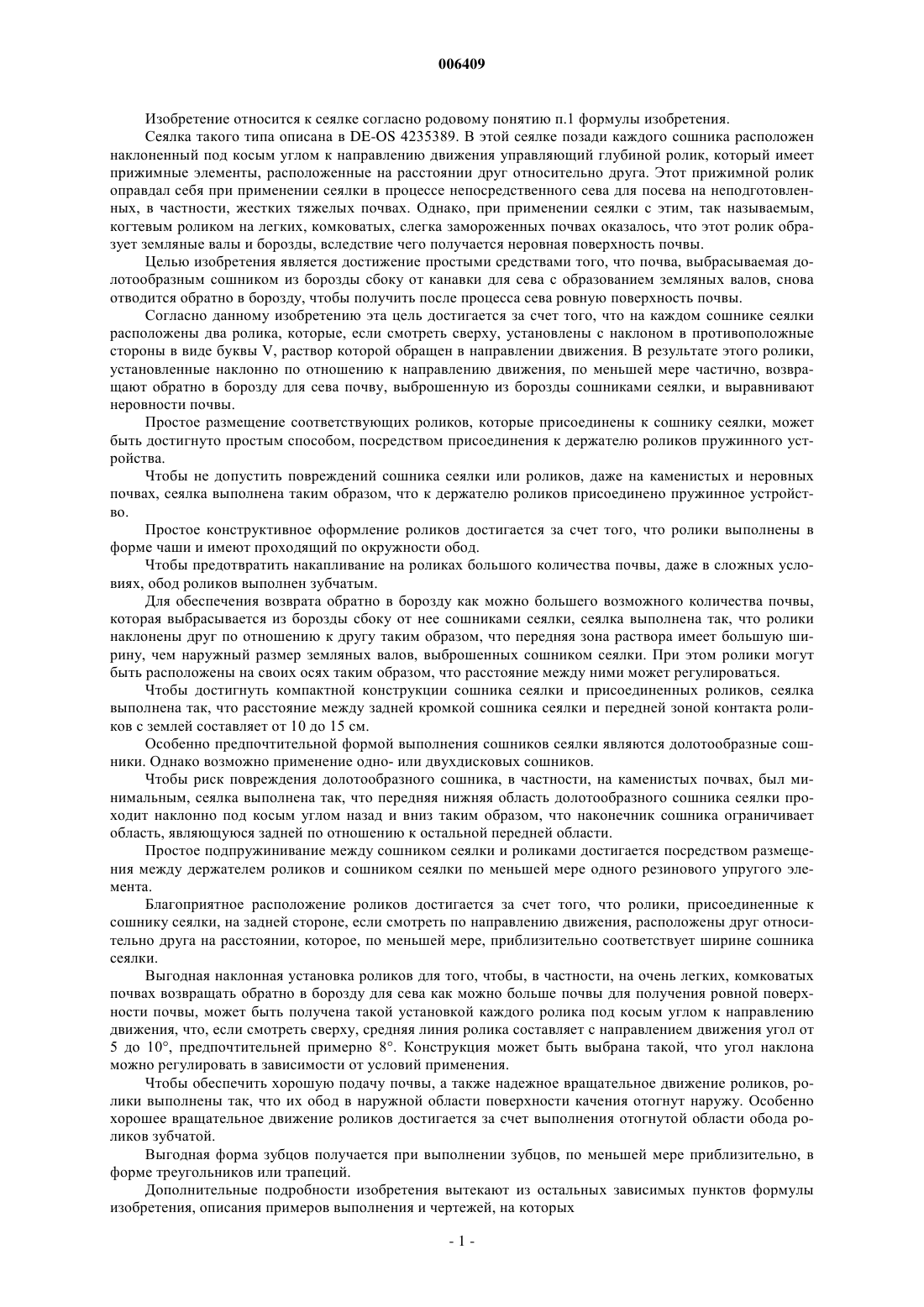

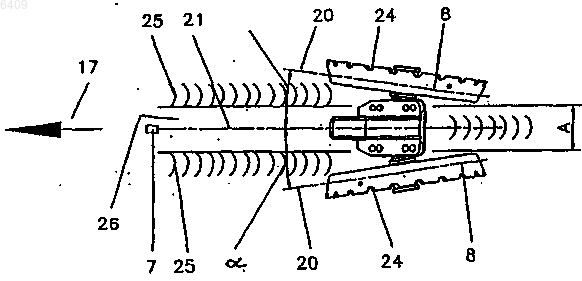

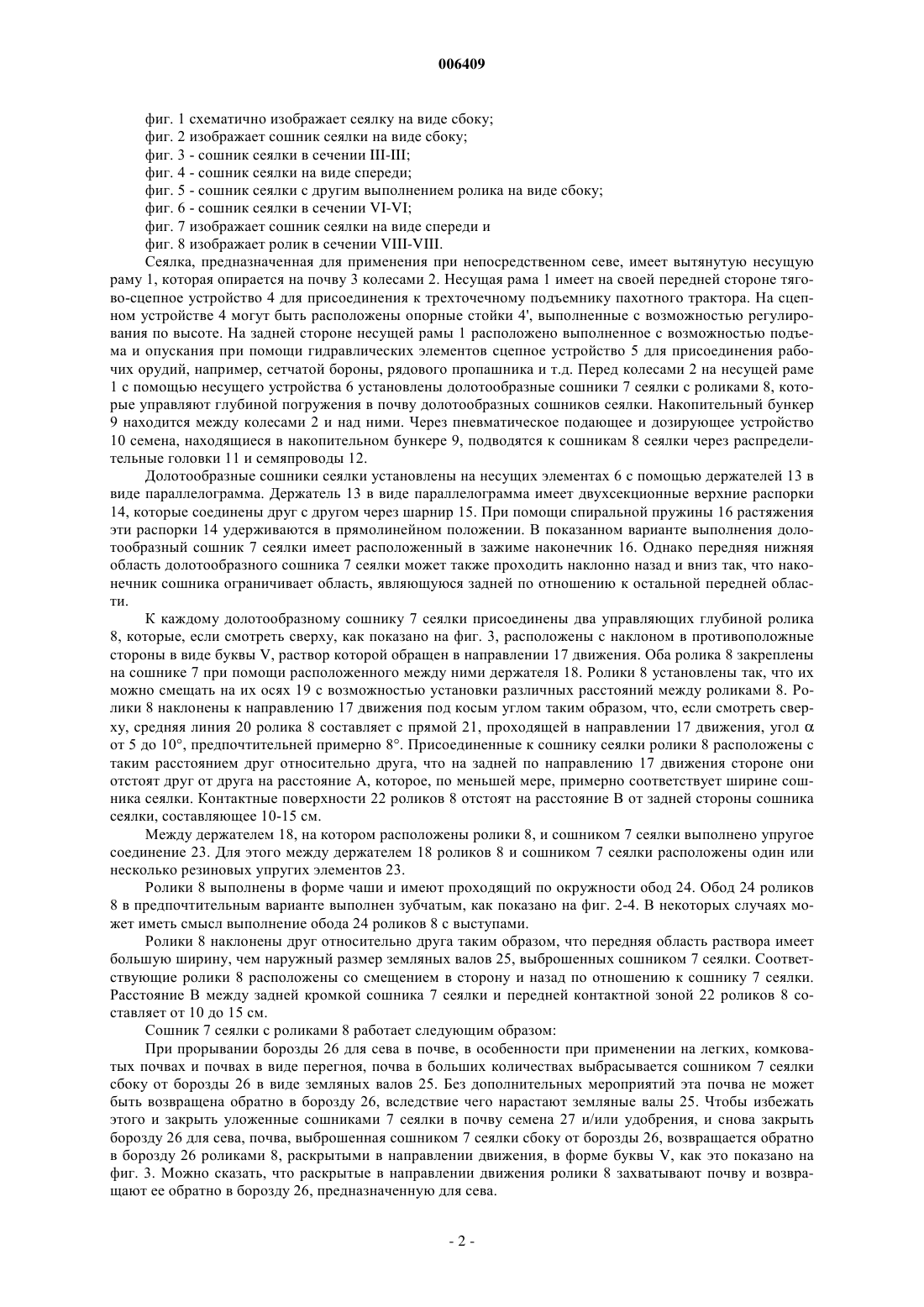

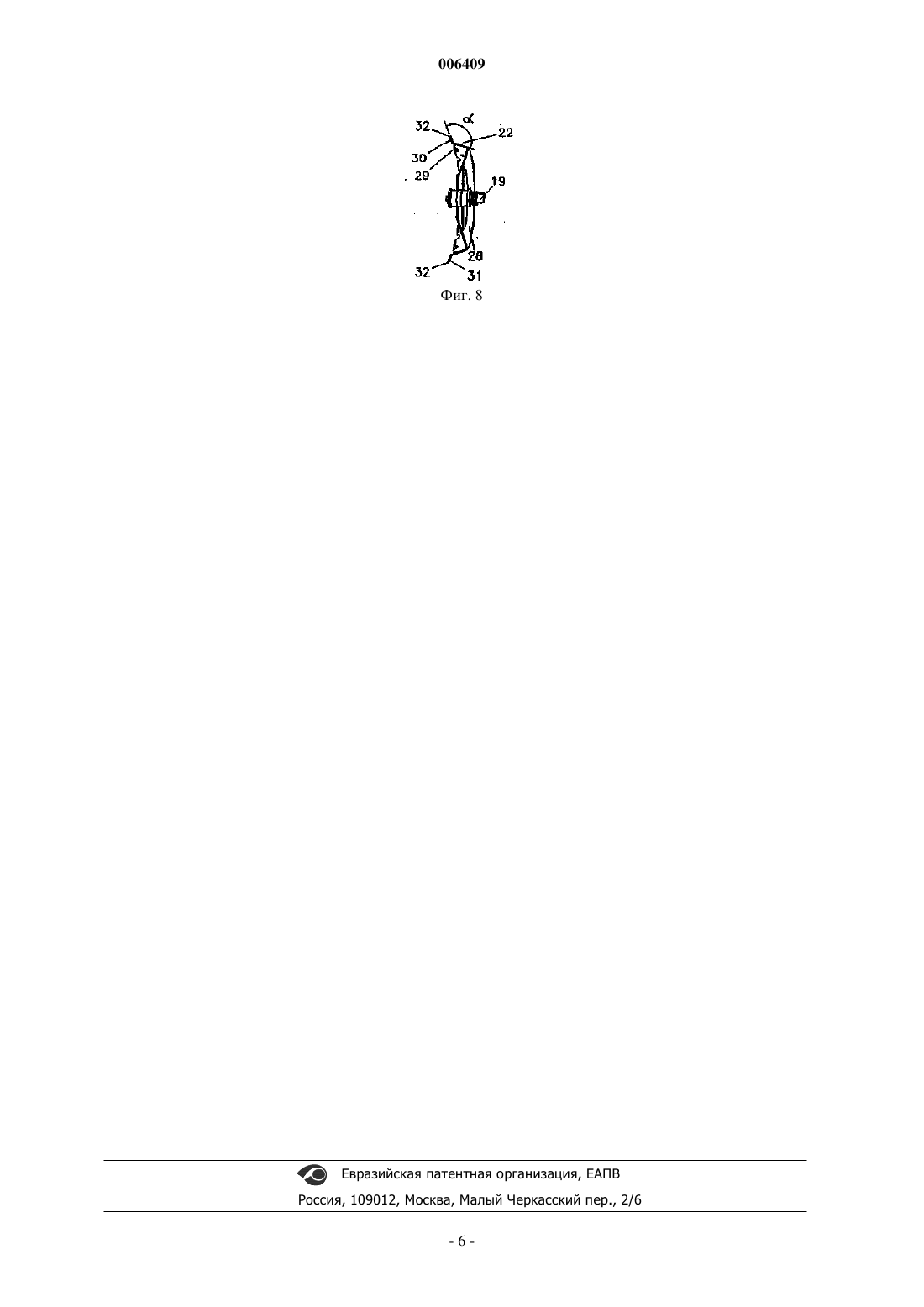

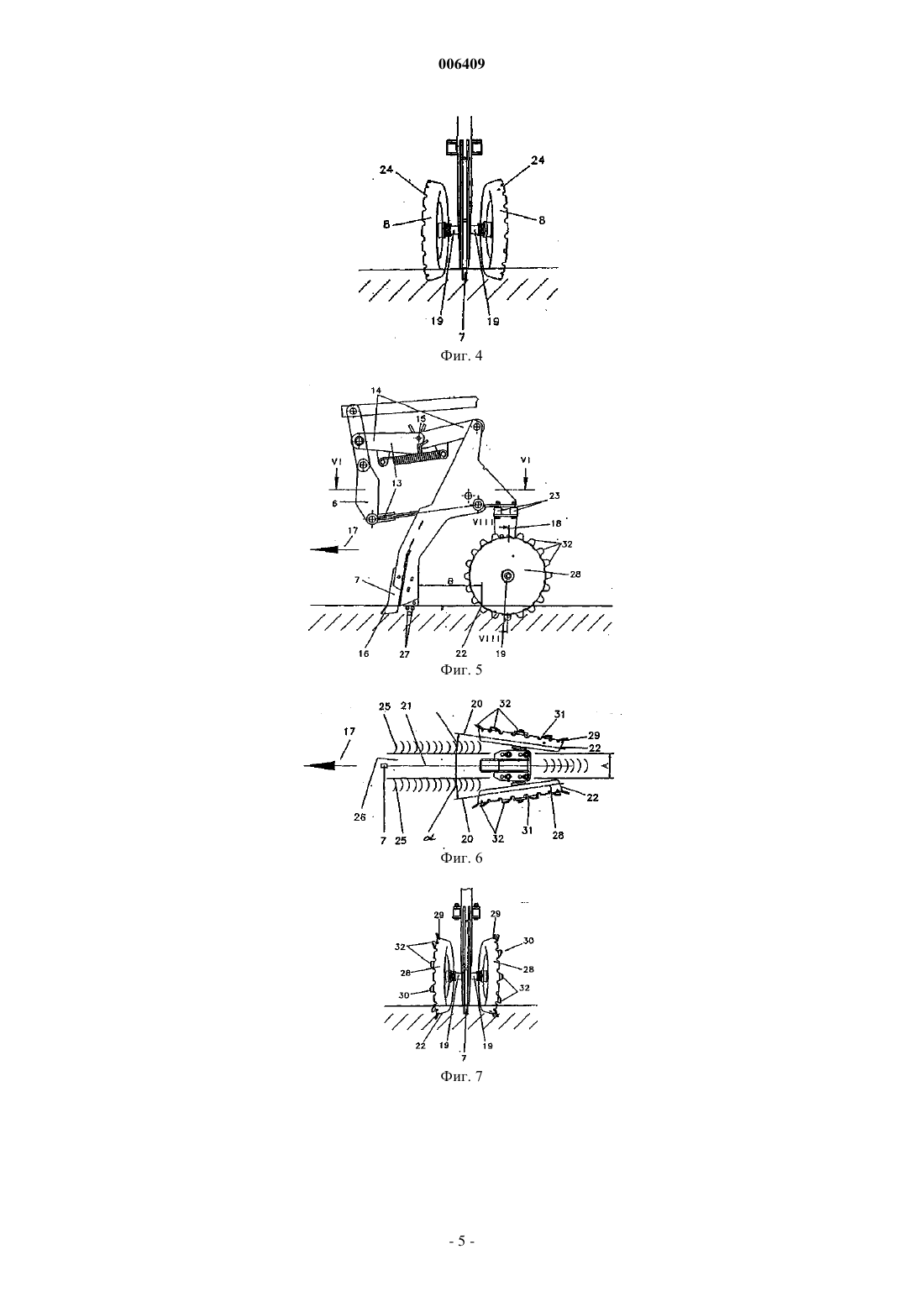

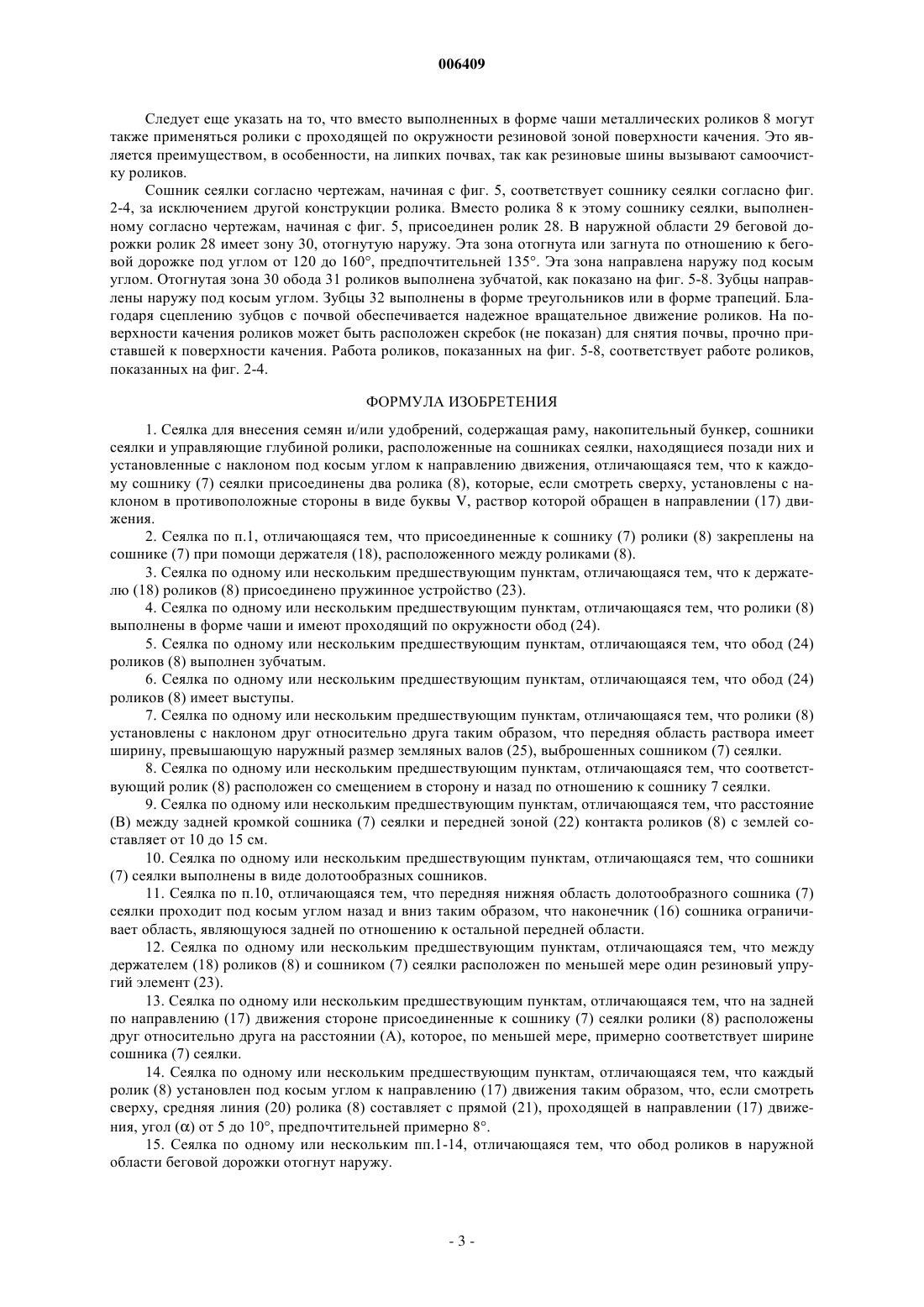

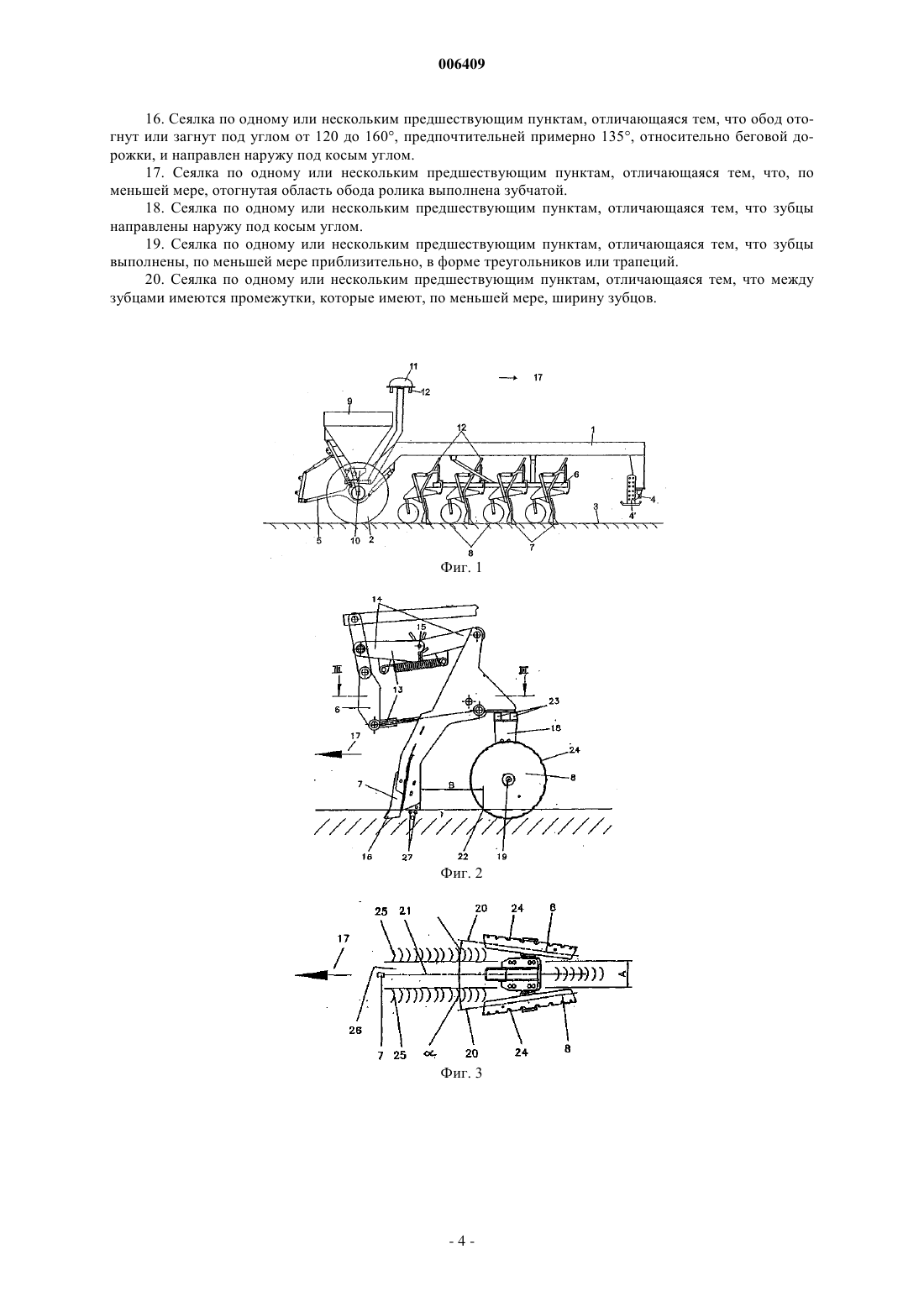

006409 Изобретение относится к сеялке согласно родовому понятию п.1 формулы изобретения. Сеялка такого типа описана в DE-OS 4235389. В этой сеялке позади каждого сошника расположен наклоненный под косым углом к направлению движения управляющий глубиной ролик, который имеет прижимные элементы, расположенные на расстоянии друг относительно друга. Этот прижимной ролик оправдал себя при применении сеялки в процессе непосредственного сева для посева на неподготовленных, в частности, жестких тяжелых почвах. Однако, при применении сеялки с этим, так называемым,когтевым роликом на легких, комковатых, слегка замороженных почвах оказалось, что этот ролик образует земляные валы и борозды, вследствие чего получается неровная поверхность почвы. Целью изобретения является достижение простыми средствами того, что почва, выбрасываемая долотообразным сошником из борозды сбоку от канавки для сева с образованием земляных валов, снова отводится обратно в борозду, чтобы получить после процесса сева ровную поверхность почвы. Согласно данному изобретению эта цель достигается за счет того, что на каждом сошнике сеялки расположены два ролика, которые, если смотреть сверху, установлены с наклоном в противоположные стороны в виде буквы V, раствор которой обращен в направлении движения. В результате этого ролики,установленные наклонно по отношению к направлению движения, по меньшей мере частично, возвращают обратно в борозду для сева почву, выброшенную из борозды сошниками сеялки, и выравнивают неровности почвы. Простое размещение соответствующих роликов, которые присоединены к сошнику сеялки, может быть достигнуто простым способом, посредством присоединения к держателю роликов пружинного устройства. Чтобы не допустить повреждений сошника сеялки или роликов, даже на каменистых и неровных почвах, сеялка выполнена таким образом, что к держателю роликов присоединено пружинное устройство. Простое конструктивное оформление роликов достигается за счет того, что ролики выполнены в форме чаши и имеют проходящий по окружности обод. Чтобы предотвратить накапливание на роликах большого количества почвы, даже в сложных условиях, обод роликов выполнен зубчатым. Для обеспечения возврата обратно в борозду как можно большего возможного количества почвы,которая выбрасывается из борозды сбоку от нее сошниками сеялки, сеялка выполнена так, что ролики наклонены друг по отношению к другу таким образом, что передняя зона раствора имеет большую ширину, чем наружный размер земляных валов, выброшенных сошником сеялки. При этом ролики могут быть расположены на своих осях таким образом, что расстояние между ними может регулироваться. Чтобы достигнуть компактной конструкции сошника сеялки и присоединенных роликов, сеялка выполнена так, что расстояние между задней кромкой сошника сеялки и передней зоной контакта роликов с землей составляет от 10 до 15 см. Особенно предпочтительной формой выполнения сошников сеялки являются долотообразные сошники. Однако возможно применение одно- или двухдисковых сошников. Чтобы риск повреждения долотообразного сошника, в частности, на каменистых почвах, был минимальным, сеялка выполнена так, что передняя нижняя область долотообразного сошника сеялки проходит наклонно под косым углом назад и вниз таким образом, что наконечник сошника ограничивает область, являющуюся задней по отношению к остальной передней области. Простое подпружинивание между сошником сеялки и роликами достигается посредством размещения между держателем роликов и сошником сеялки по меньшей мере одного резинового упругого элемента. Благоприятное расположение роликов достигается за счет того, что ролики, присоединенные к сошнику сеялки, на задней стороне, если смотреть по направлению движения, расположены друг относительно друга на расстоянии, которое, по меньшей мере, приблизительно соответствует ширине сошника сеялки. Выгодная наклонная установка роликов для того, чтобы, в частности, на очень легких, комковатых почвах возвращать обратно в борозду для сева как можно больше почвы для получения ровной поверхности почвы, может быть получена такой установкой каждого ролика под косым углом к направлению движения, что, если смотреть сверху, средняя линия ролика составляет с направлением движения угол от 5 до 10, предпочтительней примерно 8. Конструкция может быть выбрана такой, что угол наклона можно регулировать в зависимости от условий применения. Чтобы обеспечить хорошую подачу почвы, а также надежное вращательное движение роликов, ролики выполнены так, что их обод в наружной области поверхности качения отогнут наружу. Особенно хорошее вращательное движение роликов достигается за счет выполнения отогнутой области обода роликов зубчатой. Выгодная форма зубцов получается при выполнении зубцов, по меньшей мере приблизительно, в форме треугольников или трапеций. Дополнительные подробности изобретения вытекают из остальных зависимых пунктов формулы изобретения, описания примеров выполнения и чертежей, на которых-1 006409 фиг. 1 схематично изображает сеялку на виде сбоку; фиг. 2 изображает сошник сеялки на виде сбоку; фиг. 3 - сошник сеялки в сечении III-III; фиг. 4 - сошник сеялки на виде спереди; фиг. 5 - сошник сеялки с другим выполнением ролика на виде сбоку; фиг. 6 - сошник сеялки в сечении VI-VI; фиг. 7 изображает сошник сеялки на виде спереди и фиг. 8 изображает ролик в сечении VIII-VIII. Сеялка, предназначенная для применения при непосредственном севе, имеет вытянутую несущую раму 1, которая опирается на почву 3 колесами 2. Несущая рама 1 имеет на своей передней стороне тягово-сцепное устройство 4 для присоединения к трехточечному подъемнику пахотного трактора. На сцепном устройстве 4 могут быть расположены опорные стойки 4', выполненные с возможностью регулирования по высоте. На задней стороне несущей рамы 1 расположено выполненное с возможностью подъема и опускания при помощи гидравлических элементов сцепное устройство 5 для присоединения рабочих орудий, например, сетчатой бороны, рядового пропашника и т.д. Перед колесами 2 на несущей раме 1 с помощью несущего устройства 6 установлены долотообразные сошники 7 сеялки с роликами 8, которые управляют глубиной погружения в почву долотообразных сошников сеялки. Накопительный бункер 9 находится между колесами 2 и над ними. Через пневматическое подающее и дозирующее устройство 10 семена, находящиеся в накопительном бункере 9, подводятся к сошникам 8 сеялки через распределительные головки 11 и семяпроводы 12. Долотообразные сошники сеялки установлены на несущих элементах 6 с помощью держателей 13 в виде параллелограмма. Держатель 13 в виде параллелограмма имеет двухсекционные верхние распорки 14, которые соединены друг с другом через шарнир 15. При помощи спиральной пружины 16 растяжения эти распорки 14 удерживаются в прямолинейном положении. В показанном варианте выполнения долотообразный сошник 7 сеялки имеет расположенный в зажиме наконечник 16. Однако передняя нижняя область долотообразного сошника 7 сеялки может также проходить наклонно назад и вниз так, что наконечник сошника ограничивает область, являющуюся задней по отношению к остальной передней области. К каждому долотообразному сошнику 7 сеялки присоединены два управляющих глубиной ролика 8, которые, если смотреть сверху, как показано на фиг. 3, расположены с наклоном в противоположные стороны в виде буквы V, раствор которой обращен в направлении 17 движения. Оба ролика 8 закреплены на сошнике 7 при помощи расположенного между ними держателя 18. Ролики 8 установлены так, что их можно смещать на их осях 19 с возможностью установки различных расстояний между роликами 8. Ролики 8 наклонены к направлению 17 движения под косым углом таким образом, что, если смотреть сверху, средняя линия 20 ролика 8 составляет с прямой 21, проходящей в направлении 17 движения, уголот 5 до 10, предпочтительней примерно 8. Присоединенные к сошнику сеялки ролики 8 расположены с таким расстоянием друг относительно друга, что на задней по направлению 17 движения стороне они отстоят друг от друга на расстояние А, которое, по меньшей мере, примерно соответствует ширине сошника сеялки. Контактные поверхности 22 роликов 8 отстоят на расстояние В от задней стороны сошника сеялки, составляющее 10-15 см. Между держателем 18, на котором расположены ролики 8, и сошником 7 сеялки выполнено упругое соединение 23. Для этого между держателем 18 роликов 8 и сошником 7 сеялки расположены один или несколько резиновых упругих элементов 23. Ролики 8 выполнены в форме чаши и имеют проходящий по окружности обод 24. Обод 24 роликов 8 в предпочтительным варианте выполнен зубчатым, как показано на фиг. 2-4. В некоторых случаях может иметь смысл выполнение обода 24 роликов 8 с выступами. Ролики 8 наклонены друг относительно друга таким образом, что передняя область раствора имеет большую ширину, чем наружный размер земляных валов 25, выброшенных сошником 7 сеялки. Соответствующие ролики 8 расположены со смещением в сторону и назад по отношению к сошнику 7 сеялки. Расстояние В между задней кромкой сошника 7 сеялки и передней контактной зоной 22 роликов 8 составляет от 10 до 15 см. Сошник 7 сеялки с роликами 8 работает следующим образом: При прорывании борозды 26 для сева в почве, в особенности при применении на легких, комковатых почвах и почвах в виде перегноя, почва в больших количествах выбрасывается сошником 7 сеялки сбоку от борозды 26 в виде земляных валов 25. Без дополнительных мероприятий эта почва не может быть возвращена обратно в борозду 26, вследствие чего нарастают земляные валы 25. Чтобы избежать этого и закрыть уложенные сошниками 7 сеялки в почву семена 27 и/или удобрения, и снова закрыть борозду 26 для сева, почва, выброшенная сошником 7 сеялки сбоку от борозды 26, возвращается обратно в борозду 26 роликами 8, раскрытыми в направлении движения, в форме буквы V, как это показано на фиг. 3. Можно сказать, что раскрытые в направлении движения ролики 8 захватывают почву и возвращают ее обратно в борозду 26, предназначенную для сева.-2 006409 Следует еще указать на то, что вместо выполненных в форме чаши металлических роликов 8 могут также применяться ролики с проходящей по окружности резиновой зоной поверхности качения. Это является преимуществом, в особенности, на липких почвах, так как резиновые шины вызывают самоочистку роликов. Сошник сеялки согласно чертежам, начиная с фиг. 5, соответствует сошнику сеялки согласно фиг. 2-4, за исключением другой конструкции ролика. Вместо ролика 8 к этому сошнику сеялки, выполненному согласно чертежам, начиная с фиг. 5, присоединен ролик 28. В наружной области 29 беговой дорожки ролик 28 имеет зону 30, отогнутую наружу. Эта зона отогнута или загнута по отношению к беговой дорожке под углом от 120 до 160, предпочтительней 135. Эта зона направлена наружу под косым углом. Отогнутая зона 30 обода 31 роликов выполнена зубчатой, как показано на фиг. 5-8. Зубцы направлены наружу под косым углом. Зубцы 32 выполнены в форме треугольников или в форме трапеций. Благодаря сцеплению зубцов с почвой обеспечивается надежное вращательное движение роликов. На поверхности качения роликов может быть расположен скребок (не показан) для снятия почвы, прочно приставшей к поверхности качения. Работа роликов, показанных на фиг. 5-8, соответствует работе роликов,показанных на фиг. 2-4. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Сеялка для внесения семян и/или удобрений, содержащая раму, накопительный бункер, сошники сеялки и управляющие глубиной ролики, расположенные на сошниках сеялки, находящиеся позади них и установленные с наклоном под косым углом к направлению движения, отличающаяся тем, что к каждому сошнику (7) сеялки присоединены два ролика (8), которые, если смотреть сверху, установлены с наклоном в противоположные стороны в виде буквы V, раствор которой обращен в направлении (17) движения. 2. Сеялка по п.1, отличающаяся тем, что присоединенные к сошнику (7) ролики (8) закреплены на сошнике (7) при помощи держателя (18), расположенного между роликами (8). 3. Сеялка по одному или нескольким предшествующим пунктам, отличающаяся тем, что к держателю (18) роликов (8) присоединено пружинное устройство (23). 4. Сеялка по одному или нескольким предшествующим пунктам, отличающаяся тем, что ролики (8) выполнены в форме чаши и имеют проходящий по окружности обод (24). 5. Сеялка по одному или нескольким предшествующим пунктам, отличающаяся тем, что обод (24) роликов (8) выполнен зубчатым. 6. Сеялка по одному или нескольким предшествующим пунктам, отличающаяся тем, что обод (24) роликов (8) имеет выступы. 7. Сеялка по одному или нескольким предшествующим пунктам, отличающаяся тем, что ролики (8) установлены с наклоном друг относительно друга таким образом, что передняя область раствора имеет ширину, превышающую наружный размер земляных валов (25), выброшенных сошником (7) сеялки. 8. Сеялка по одному или нескольким предшествующим пунктам, отличающаяся тем, что соответствующий ролик (8) расположен со смещением в сторону и назад по отношению к сошнику 7 сеялки. 9. Сеялка по одному или нескольким предшествующим пунктам, отличающаяся тем, что расстояние(В) между задней кромкой сошника (7) сеялки и передней зоной (22) контакта роликов (8) с землей составляет от 10 до 15 см. 10. Сеялка по одному или нескольким предшествующим пунктам, отличающаяся тем, что сошники(7) сеялки выполнены в виде долотообразных сошников. 11. Сеялка по п.10, отличающаяся тем, что передняя нижняя область долотообразного сошника (7) сеялки проходит под косым углом назад и вниз таким образом, что наконечник (16) сошника ограничивает область, являющуюся задней по отношению к остальной передней области. 12. Сеялка по одному или нескольким предшествующим пунктам, отличающаяся тем, что между держателем (18) роликов (8) и сошником (7) сеялки расположен по меньшей мере один резиновый упругий элемент (23). 13. Сеялка по одному или нескольким предшествующим пунктам, отличающаяся тем, что на задней по направлению (17) движения стороне присоединенные к сошнику (7) сеялки ролики (8) расположены друг относительно друга на расстоянии (А), которое, по меньшей мере, примерно соответствует ширине сошника (7) сеялки. 14. Сеялка по одному или нескольким предшествующим пунктам, отличающаяся тем, что каждый ролик (8) установлен под косым углом к направлению (17) движения таким образом, что, если смотреть сверху, средняя линия (20) ролика (8) составляет с прямой (21), проходящей в направлении (17) движения, уголот 5 до 10, предпочтительней примерно 8. 15. Сеялка по одному или нескольким пп.1-14, отличающаяся тем, что обод роликов в наружной области беговой дорожки отогнут наружу.-3 006409 16. Сеялка по одному или нескольким предшествующим пунктам, отличающаяся тем, что обод отогнут или загнут под углом от 120 до 160, предпочтительней примерно 135, относительно беговой дорожки, и направлен наружу под косым углом. 17. Сеялка по одному или нескольким предшествующим пунктам, отличающаяся тем, что, по меньшей мере, отогнутая область обода ролика выполнена зубчатой. 18. Сеялка по одному или нескольким предшествующим пунктам, отличающаяся тем, что зубцы направлены наружу под косым углом. 19. Сеялка по одному или нескольким предшествующим пунктам, отличающаяся тем, что зубцы выполнены, по меньшей мере приблизительно, в форме треугольников или трапеций. 20. Сеялка по одному или нескольким предшествующим пунктам, отличающаяся тем, что между зубцами имеются промежутки, которые имеют, по меньшей мере, ширину зубцов.
