Уличная решётка для поверхностного дренажа

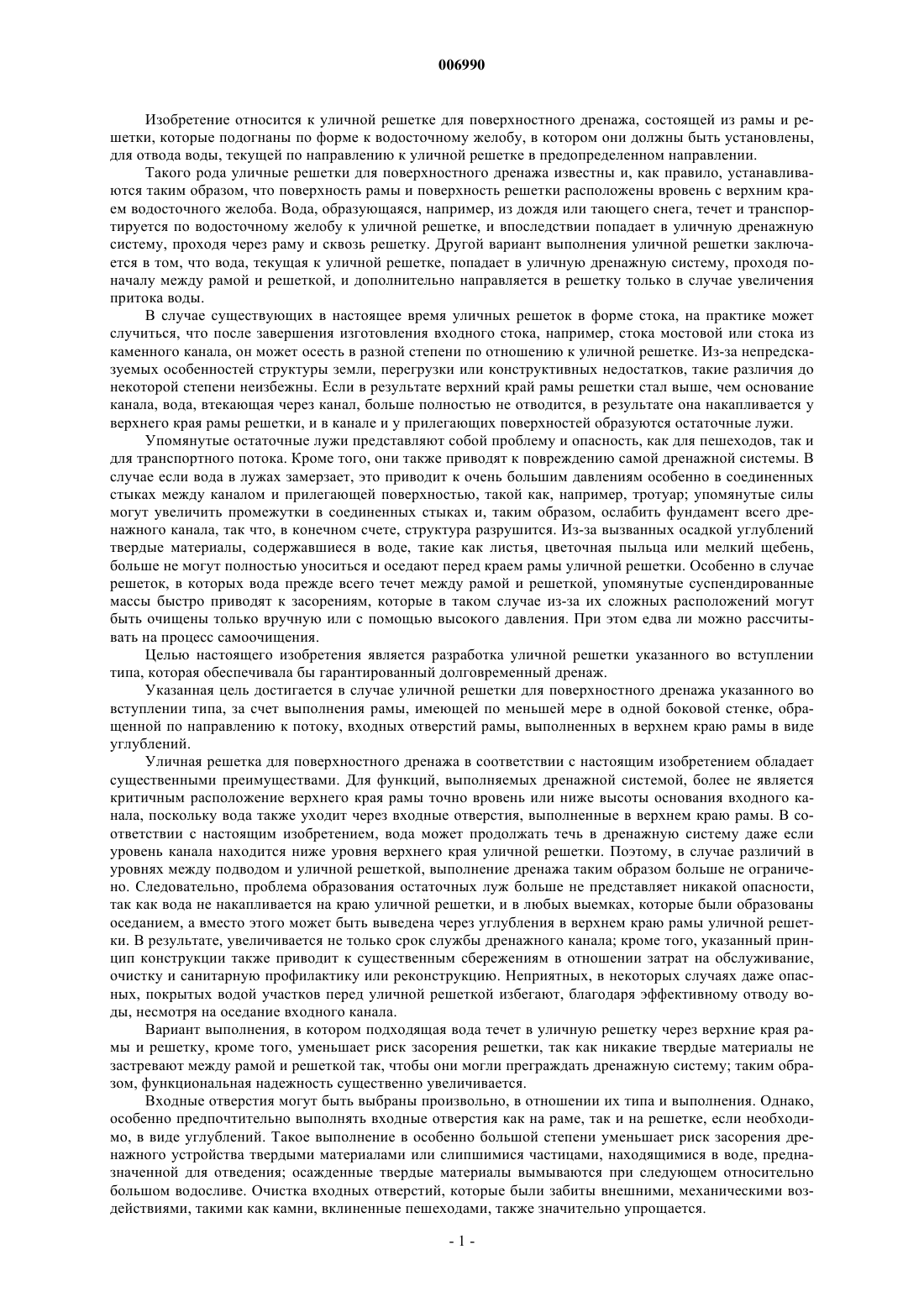

006990 Изобретение относится к уличной решетке для поверхностного дренажа, состоящей из рамы и решетки, которые подогнаны по форме к водосточному желобу, в котором они должны быть установлены,для отвода воды, текущей по направлению к уличной решетке в предопределенном направлении. Такого рода уличные решетки для поверхностного дренажа известны и, как правило, устанавливаются таким образом, что поверхность рамы и поверхность решетки расположены вровень с верхним краем водосточного желоба. Вода, образующаяся, например, из дождя или тающего снега, течет и транспортируется по водосточному желобу к уличной решетке, и впоследствии попадает в уличную дренажную систему, проходя через раму и сквозь решетку. Другой вариант выполнения уличной решетки заключается в том, что вода, текущая к уличной решетке, попадает в уличную дренажную систему, проходя поначалу между рамой и решеткой, и дополнительно направляется в решетку только в случае увеличения притока воды. В случае существующих в настоящее время уличных решеток в форме стока, на практике может случиться, что после завершения изготовления входного стока, например, стока мостовой или стока из каменного канала, он может осесть в разной степени по отношению к уличной решетке. Из-за непредсказуемых особенностей структуры земли, перегрузки или конструктивных недостатков, такие различия до некоторой степени неизбежны. Если в результате верхний край рамы решетки стал выше, чем основание канала, вода, втекающая через канал, больше полностью не отводится, в результате она накапливается у верхнего края рамы решетки, и в канале и у прилегающих поверхностей образуются остаточные лужи. Упомянутые остаточные лужи представляют собой проблему и опасность, как для пешеходов, так и для транспортного потока. Кроме того, они также приводят к повреждению самой дренажной системы. В случае если вода в лужах замерзает, это приводит к очень большим давлениям особенно в соединенных стыках между каналом и прилегающей поверхностью, такой как, например, тротуар; упомянутые силы могут увеличить промежутки в соединенных стыках и, таким образом, ослабить фундамент всего дренажного канала, так что, в конечном счете, структура разрушится. Из-за вызванных осадкой углублений твердые материалы, содержавшиеся в воде, такие как листья, цветочная пыльца или мелкий щебень,больше не могут полностью уноситься и оседают перед краем рамы уличной решетки. Особенно в случае решеток, в которых вода прежде всего течет между рамой и решеткой, упомянутые суспендированные массы быстро приводят к засорениям, которые в таком случае из-за их сложных расположений могут быть очищены только вручную или с помощью высокого давления. При этом едва ли можно рассчитывать на процесс самоочищения. Целью настоящего изобретения является разработка уличной решетки указанного во вступлении типа, которая обеспечивала бы гарантированный долговременный дренаж. Указанная цель достигается в случае уличной решетки для поверхностного дренажа указанного во вступлении типа, за счет выполнения рамы, имеющей по меньшей мере в одной боковой стенке, обращенной по направлению к потоку, входных отверстий рамы, выполненных в верхнем краю рамы в виде углублений. Уличная решетка для поверхностного дренажа в соответствии с настоящим изобретением обладает существенными преимуществами. Для функций, выполняемых дренажной системой, более не является критичным расположение верхнего края рамы точно вровень или ниже высоты основания входного канала, поскольку вода также уходит через входные отверстия, выполненные в верхнем краю рамы. В соответствии с настоящим изобретением, вода может продолжать течь в дренажную систему даже если уровень канала находится ниже уровня верхнего края уличной решетки. Поэтому, в случае различий в уровнях между подводом и уличной решеткой, выполнение дренажа таким образом больше не ограничено. Следовательно, проблема образования остаточных луж больше не представляет никакой опасности,так как вода не накапливается на краю уличной решетки, и в любых выемках, которые были образованы оседанием, а вместо этого может быть выведена через углубления в верхнем краю рамы уличной решетки. В результате, увеличивается не только срок службы дренажного канала; кроме того, указанный принцип конструкции также приводит к существенным сбережениям в отношении затрат на обслуживание,очистку и санитарную профилактику или реконструкцию. Неприятных, в некоторых случаях даже опасных, покрытых водойучастков перед уличной решеткой избегают, благодаря эффективному отводу воды, несмотря на оседание входного канала. Вариант выполнения, в котором подходящая вода течет в уличную решетку через верхние края рамы и решетку, кроме того, уменьшает риск засорения решетки, так как никакие твердые материалы не застревают между рамой и решеткой так, чтобы они могли преграждать дренажную систему; таким образом, функциональная надежность существенно увеличивается. Входные отверстия могут быть выбраны произвольно, в отношении их типа и выполнения. Однако,особенно предпочтительно выполнять входные отверстия как на раме, так и на решетке, если необходимо, в виде углублений. Такое выполнение в особенно большой степени уменьшает риск засорения дренажного устройства твердыми материалами или слипшимися частицами, находящимися в воде, предназначенной для отведения; осажденные твердые материалы вымываются при следующем относительно большом водосливе. Очистка входных отверстий, которые были забиты внешними, механическими воздействиями, такими как камни, вклиненные пешеходами, также значительно упрощается.-1 006990 Вследствие упомянутой выше доступности гарантируется, что обычная работа по очистке улицы сделает забитые входные отверстия снова проходимыми. Для входных отверстий решетки и рамы также предпочтительным является их выполнение с уклоном вниз по направлению внутрь, что гарантирует особенно эффективный вход, так как вода, иногда текущая к решетке очень медленно, ускоряется при входе, вследствие чего предотвращается осаждение твердых материалов. Другое предпочтительное выполнение изобретения достигается расположением входных отверстий решетки и рамы, расположенными вне центра в области основания канала. Преимущество в данном случае состоит в том, что фиксирующие элементы, присутствующие на решетке, которые обычно размещены в середине, являются защищенными от загрязнения. Кроме того, статически необходимая внутренняя перегородка часто расположена по средней оси решеток. В таком случае, когда входные отверстия расположены в стороне от средней оси, отпадает необходимость в выполнении дорогостоящей реконструкции решеток известной конструкции, что значительно сокращает производственные затраты и вносит свой вклад в широкую область применения. Особым вариантом является выполнение уличной решетки в отношении ее основной поверхности овальной или круглой. В этом случае боковые отверстия для поступления воды в основном равномерно распределены по окружности. Такое выполнение уличной решетки используют в точках, где сходятся два или больше входных канала. В области притока к уличной решетке указанные каналы обычно расширяются с образованием своего рода желоба, и определяют как раз то место, в котором наблюдается осадка грунта из-за большей площади желоба и частично односторонней нагрузки, вследствие того, что через каналы проходят различные количества воды. Кроме того, проблема выравнивания уровней нескольких каналов один по отношению к другому приобретает второстепенное значение. Небольшие различия в уровне подвода теперь стали приемлемыми. Кроме того, уличная решетка, конечно, может иметь любую другую форму. Из-за расположения входных отверстий в сторонах рамы, дренаж остаточных луж также возможен в случае, например, прямоугольной уличной решетки, имеющей наклонную форму. В качестве особенного признака также возможно выполнить глубины входных отверстий рамы и решетки таким образом, чтобы они соответствовали максимальному оседанию, ожидаемому для входных каналов. Величина оседания, как правило, значительно изменяется в зависимости от внешних факторов,таких как структура почвы, погодные влияния или нагрузки, прикладываемые в результате движения транспорта. Специалист иногда заранее может сделать приблизительный расчет ожидаемого оседания. Затем осуществляют точную подгонку в соответствии с местными внешними условиями, регулируя глубину входных отверстий решетки и рамы. В частности, при использовании плоских каменных плит для выкладывания каналов, слишком глубокие входные отверстия могут привести к тому, что материал под поддерживающими слоями канала будет подвержен вымыванию. Этой проблеме можно противостоять,используя возможность регулирования глубины входных отверстий. Предпочтительные дальнейшие варианты выполнения изобретения представлены в зависимых пунктах формулы изобретения. Далее изобретение описано на основе примеров выполнения, которые объясняются более детально со ссылкой на приложенные фигуры, где на фиг. 1 показан первый вариант изобретения в изометрическом представлении; на фиг. 2 представлен вид сверху варианта по фиг. 1; на фиг. 3 - вид спереди варианта по фиг. 1; на фиг. 4 - детальное изображение по линии сечения IV-IV, показанной на фиг. 2, в соответствии с фиг. 1; на фиг. 5 - второй вариант настоящего изобретения с круглой площадью основания; на фиг. 6 - вид сверху варианта по фиг. 5, и на фиг. 7 представлен вид спереди варианта по фиг. 5. В следующем далее описании, для одинаковых частей или частей с одинаковыми функциями используются те же самые ссылочные обозначения. На фиг. 1 представлено изометрическое представление уличной решетки 1, состоящее из рамы 10 и решетки 11, которая установлена в раму 10. Верхний край 12 рамы и верхний край решетки 11 находятся на одинаковом уровне, как это ясно показано на фиг. 1. На боковой стенке 10 рамы, обращенной в направлении потока, на ее верхнем краю 12 выполнены входные отверстия 13 рамы в виде углублений. Решетка 11 имеет соответственно выполненные входные отверстия 14 решетки. В первом варианте выполнения изобретения входные отверстия 14 решетки расположены в торцевой поверхности уличной решетки 1, к которой примыкает дренажный канал 2. Вода, текущая по направлению к решетке, в нормальном случае попадает в уличную решетку через верхний край 12 рамы и верхний край решетки 11. Если же происходит оседание входного канала 2, например, из-за механической перегрузки или неожиданного оседания в несущей конструкции, притекающая вода, тем не менее, может отводиться в уличную решетку через входные отверстия 13 рамы и входные отверстия 14 решетки. В результате гарантируется дренаж даже в случае образования углубления от оседания грунта. Таким образом устраняется риск застоя воды с образованием так называемых остаточных луж перед верхним краем 12 рамы. Кроме-2 006990 того, так как приходящие потоки воды входят во внутреннюю часть уличной решетки через раму 13 и решетку 14, никакие твердые материалы не удерживаются так, чтобы засорить проход. На фиг. 2 представлен вид сверху первого варианта выполнения в соответствии с фиг. 1. На фигуре ясно видно, что входные отверстия 13 рамы и входные отверстия 14 решетки расположены в области основания 3 канала. Имеет смысл разместить входные отверстия в стороне от центра, потому что обычно(как видно из фиг. 2) решетка 11 включает расположенную по середине перегородку 15, необходимую для статических целей. В результате расположения входных отверстий 13, 14 вне центра, с одной стороны, отпадает необходимость в изменении несущей конструкции решетки 11, а с другой стороны, обеспечивается защита удерживающих механизмов, которые присутствуют во многих решетках 11, от грязи. На фиг. 3 показан вид спереди первого варианта выполнения в соответствии с фиг. 1. На указанной фигуре представлено выполнение входных отверстий 13 рамы и входных отверстий 14 решетки открытыми кверху. Такое выполнение в значительной степени уменьшает опасность засорения дренажной системы в отношении остаточных луж. В результате представленной гидравлически подходящей формы,принесенным дренажной водой твердым частицам трудно застрять во входных отверстиях 13, 14. Однако, это не только уменьшает риск засорения дренажной системы, связанный с остаточными лужами; это также вносит свой вклад в общем в большую функциональную надежность и легкость обслуживания дренажной системы, поскольку никакие твердые материалы не могут осаждаться в открытых кверху входных отверстиях 13 рамы и входных отверстиях 14 решетки. Как известно, накопление поначалу небольшого количества твердых отложений очень скоро ведет к полному засорению системы, поскольку принесенные потоком твердые частицы представляют собой новые поверхности, доступные для осаждения. Кроме того, дренажные системы могут также засорятся в результате влияния внешних факторов. Например, камни или комки грязи, продвигаемые в уличные решетки 1 проходящими мимо транспортными средствами или пешеходами, часто являются причиной такого засорения. Преимущество представленного варианта выполнения заключается в том, что в ходе обычной уборки улицы, входные отверстия 13, 14 в случае их засорения могут быть легко прочищены. Можно было бы очищать их вручную, потому как они легкодоступны, но обычно в этом нет необходимости. На фиг. 4 показано детальное изображение сечения по линии IV-IV. Из фигуры очевидно, что входные отверстия 13 рамы и входные отверстия 14 решетки, соответственно, выполнены с уклоном вниз по направлению внутрь, что приводит к особенно эффективному удалению воды, так как протекающая вода дополнительно ускоряется при переходе к уличной решетке, что препятствует осаждению твердых материалов. На фиг. 5-7 показан второй вариант выполнения уличной решетки 1 в соответствии с настоящим изобретением. Представленная уличная решетка 1 в отношении своей основной поверхности выполнена круглой. Входные отверстия 23 рамы и входные отверстия 24 решетки в этом случае расположены в основном равномерно по окружности. И в этом варианте притекающая вода отводится внутрь уличной решетки 1 через верхний край 22 рамы и верхний край 21 решетки. Эта уличная решетка 1 используется,когда вода должна поступать из двух или большего количества каналов 2. Такой вариант выполнения гарантирует, что даже в случае, если из-за оседания грунта или производственных ошибок различные подводящие каналы 2 отличаются своими уровнями, дренаж в уличную решетку 1 все равно будет обеспечен. Использование такой уличной решетки 1 упрощает таким образом выполнение строительномонтажных работ и значительно уменьшает опасность образования остаточных луж, что в результате приводит ко всем преимуществам, перечисленным в отношении первого варианта выполнения. ФОРМУЛЫ ИЗОБРЕТЕНИЯ 1. Уличная решетка для поверхностного дренажа, состоящая из рамы (10) и решетки (11), которые предназначены для установки в канале (2) мостовой, к контурам которого они подогнаны, для отвода воды, текущей в направлении уличной решетки (1) в предопределенном направлении, отличающаяся тем, что по меньшей мере в одной боковой стенке, обращенной по направлению к потоку рамы (10, 20),имеются входные отверстия (13, 23) рамы в форме углублений в верхнем краю (12, 22) рамы, и решетка(11, 21) имеет входные отверстия (14, 24), выполненные соответствующими по форме входным отверстиям рамы. 2. Уличная решетка по п. 1, отличающаяся тем, что входные отверстия (13, 23) рамы и входные отверстия (14, 24) решетки выполнены в виде пазов. 3. Уличная решетка по одному из пп. 1 или 2, отличающаяся тем, что входные отверстия (14, 24; 13,23) решетки и рамы выполнены с уклоном вниз по направлению внутрь. 4. Уличная решетка по одному из предыдущих пунктов, отличающаяся тем, что входные отверстия(14, 24; 13, 23) решетки и рамы расположены вне центра, в области основания (3) канала. 5. Уличная решетка по одному из предыдущих пунктов, выполненная в отношении ее основной поверхности круглой или овальной, отличающаяся тем, что входные отверстия (13, 23) рамы и входные отверстия (14, 24) решетки расположены в основном равномерно по окружности решетки.-3 006990 6. Уличная решетка по одному из предыдущих пунктов, отличающаяся тем, что входные отверстия(14, 24; 13, 23) решетки и рамы выполнены относительно их глубины в соответствии с максимально ожидаемым оседанием каналов (2).
