Профиль с петлей для мебельных дверец с улучшенной характеристикой сборки

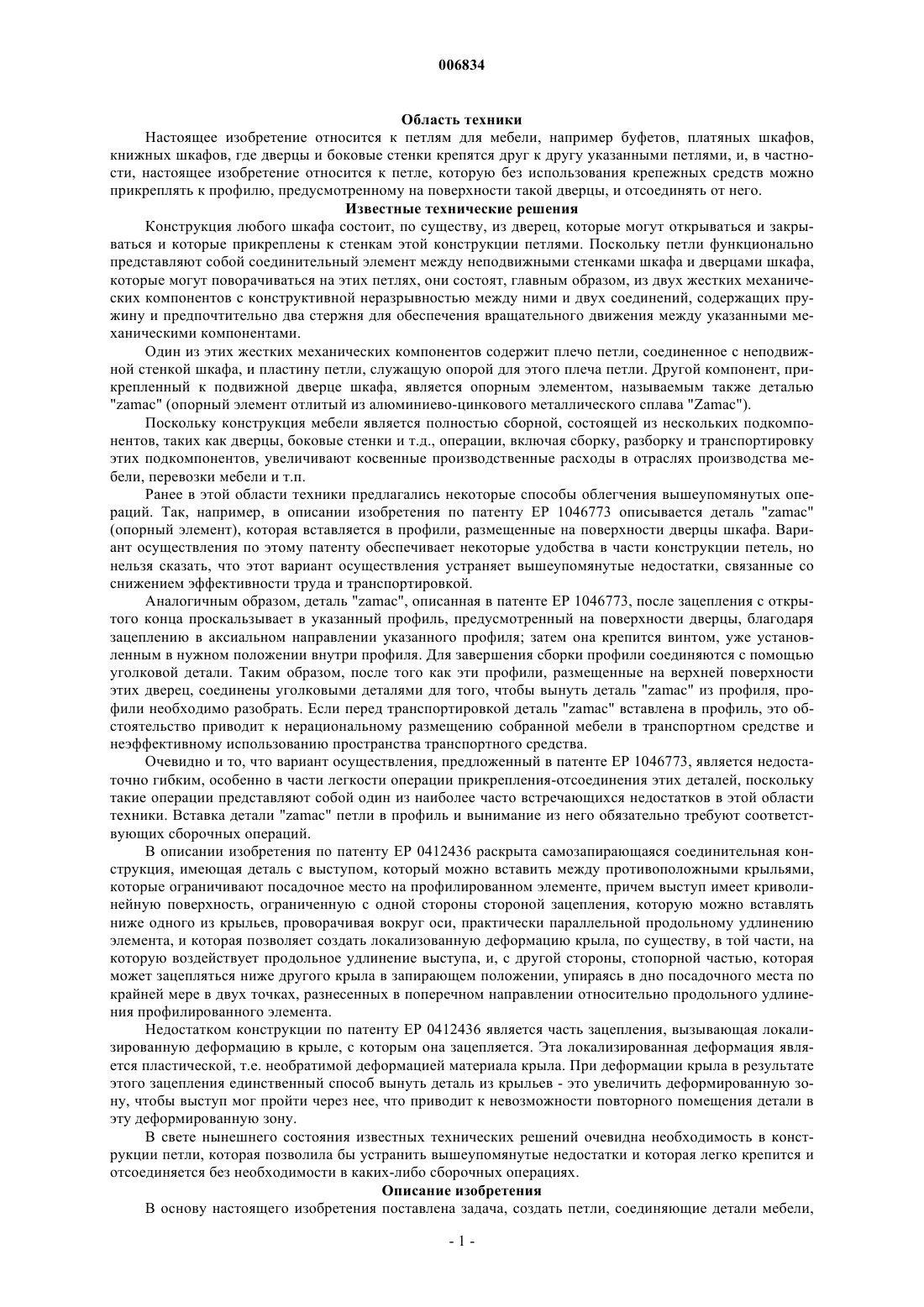

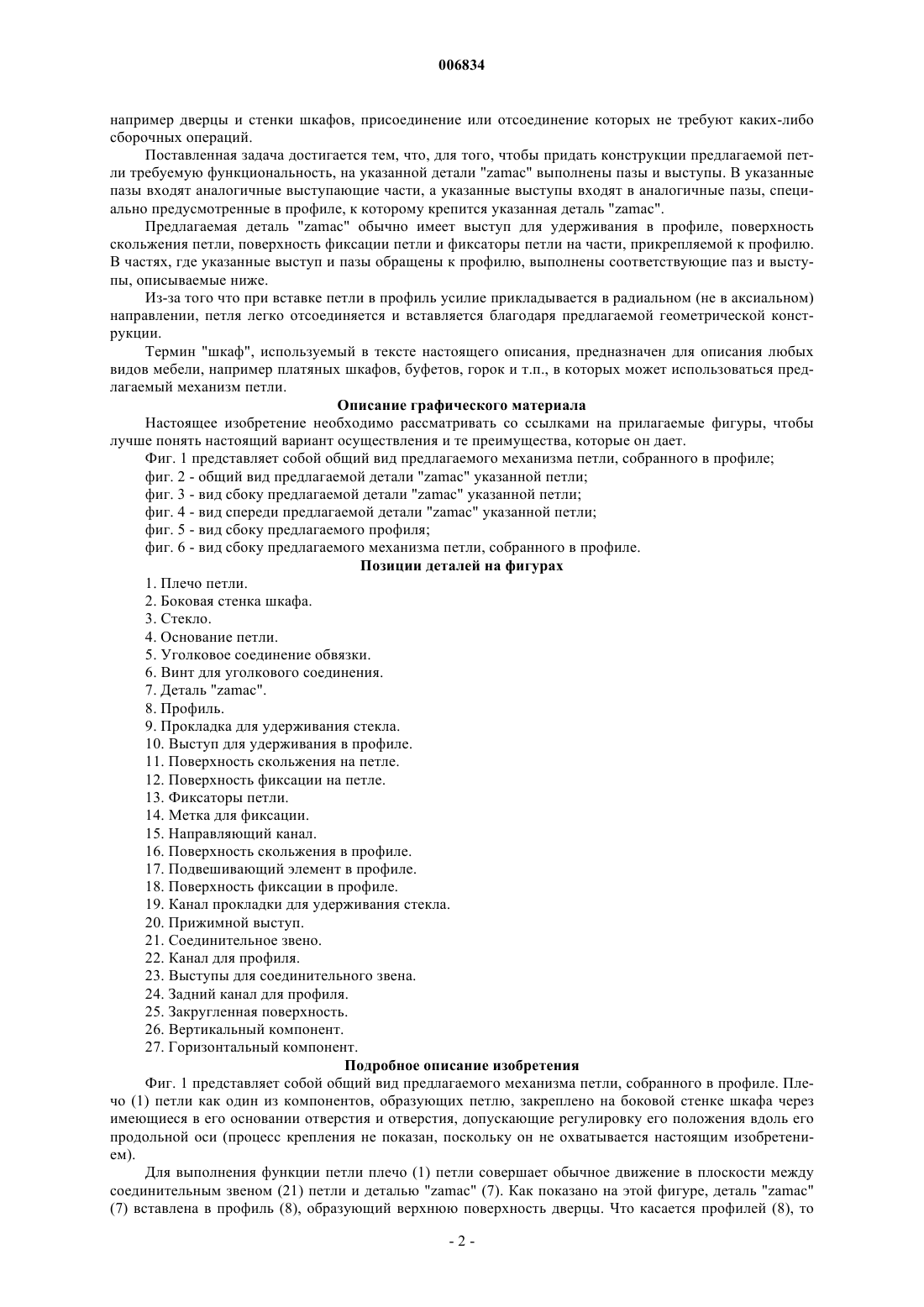

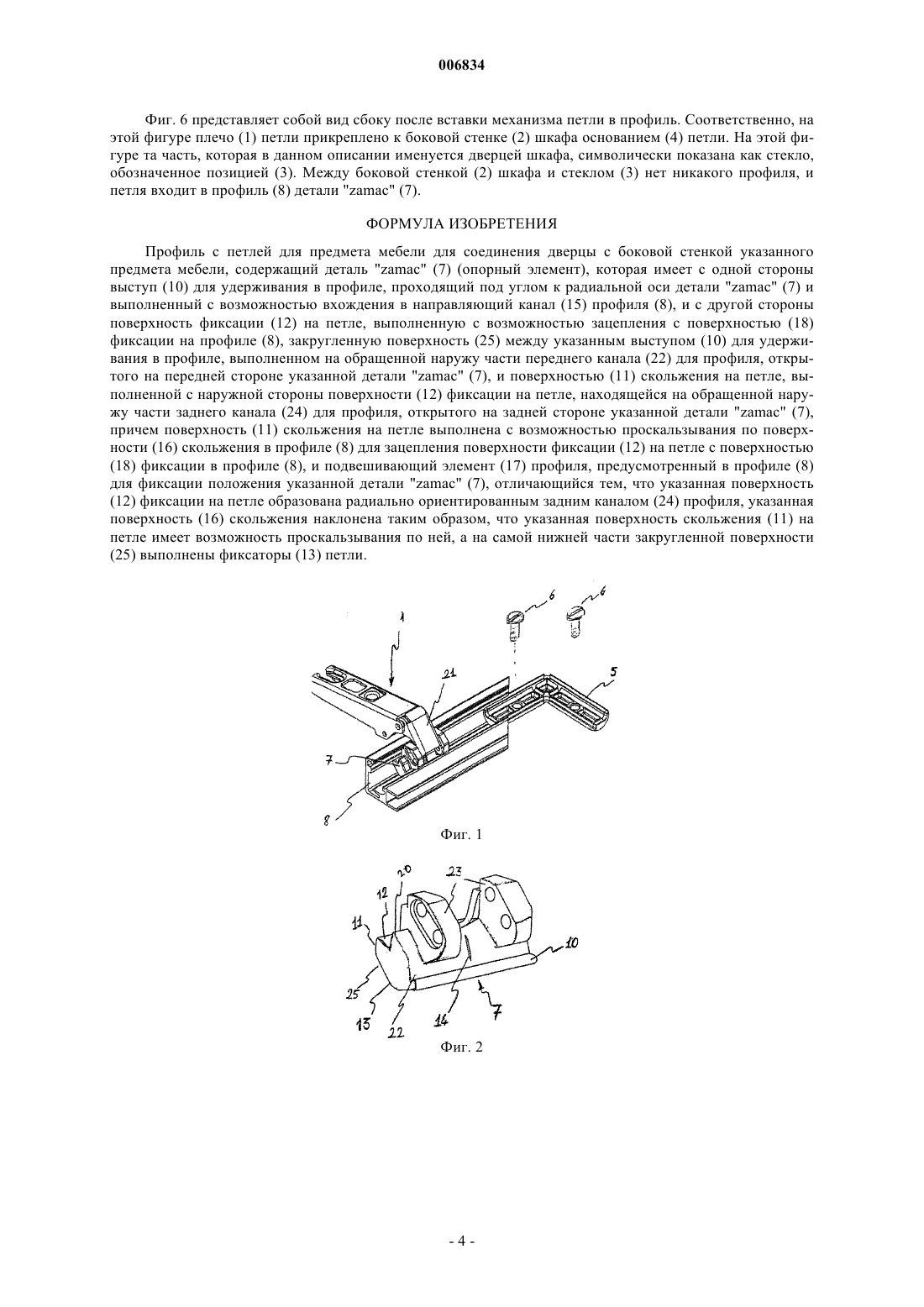

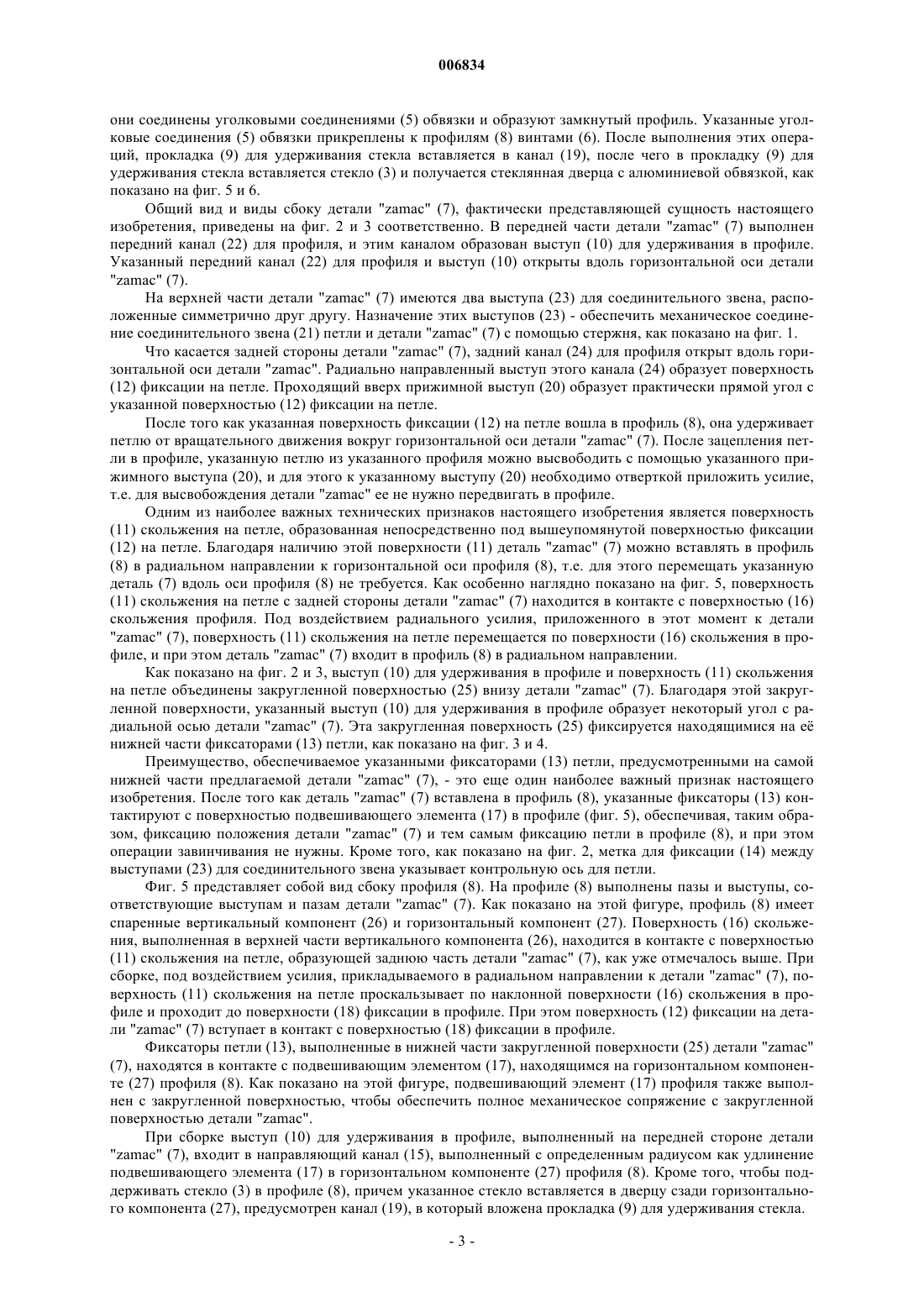

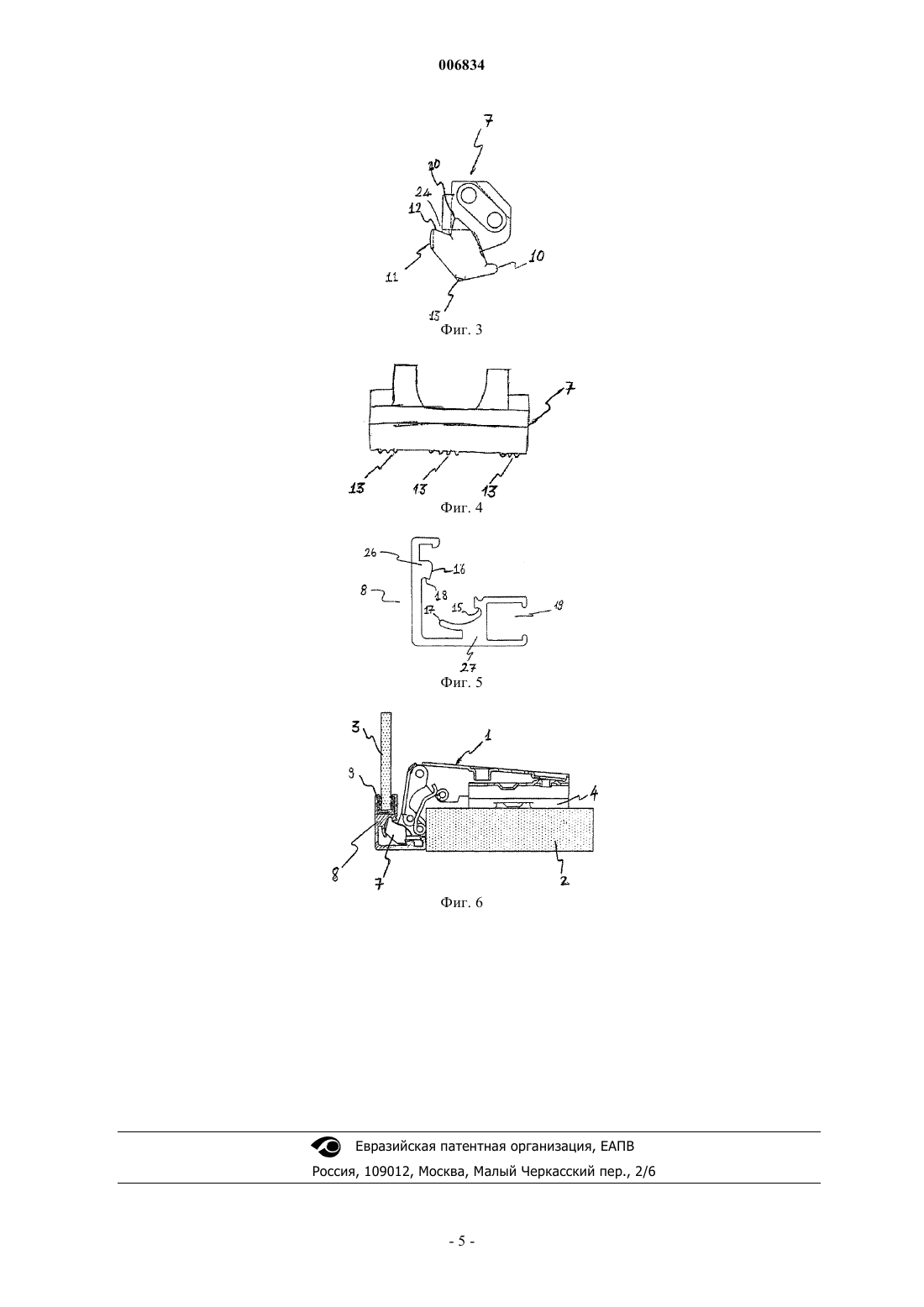

006834 Область техники Настоящее изобретение относится к петлям для мебели, например буфетов, платяных шкафов,книжных шкафов, где дверцы и боковые стенки крепятся друг к другу указанными петлями, и, в частности, настоящее изобретение относится к петле, которую без использования крепежных средств можно прикреплять к профилю, предусмотренному на поверхности такой дверцы, и отсоединять от него. Известные технические решения Конструкция любого шкафа состоит, по существу, из дверец, которые могут открываться и закрываться и которые прикреплены к стенкам этой конструкции петлями. Поскольку петли функционально представляют собой соединительный элемент между неподвижными стенками шкафа и дверцами шкафа,которые могут поворачиваться на этих петлях, они состоят, главным образом, из двух жестких механических компонентов с конструктивной неразрывностью между ними и двух соединений, содержащих пружину и предпочтительно два стержня для обеспечения вращательного движения между указанными механическими компонентами. Один из этих жестких механических компонентов содержит плечо петли, соединенное с неподвижной стенкой шкафа, и пластину петли, служащую опорой для этого плеча петли. Другой компонент, прикрепленный к подвижной дверце шкафа, является опорным элементом, называемым также деталью"zamac" (опорный элемент отлитый из алюминиево-цинкового металлического сплава "Zamac"). Поскольку конструкция мебели является полностью сборной, состоящей из нескольких подкомпонентов, таких как дверцы, боковые стенки и т.д., операции, включая сборку, разборку и транспортировку этих подкомпонентов, увеличивают косвенные производственные расходы в отраслях производства мебели, перевозки мебели и т.п. Ранее в этой области техники предлагались некоторые способы облегчения вышеупомянутых операций. Так, например, в описании изобретения по патенту ЕР 1046773 описывается деталь "zamac"(опорный элемент), которая вставляется в профили, размещенные на поверхности дверцы шкафа. Вариант осуществления по этому патенту обеспечивает некоторые удобства в части конструкции петель, но нельзя сказать, что этот вариант осуществления устраняет вышеупомянутые недостатки, связанные со снижением эффективности труда и транспортировкой. Аналогичным образом, деталь "zamac", описанная в патенте ЕР 1046773, после зацепления с открытого конца проскальзывает в указанный профиль, предусмотренный на поверхности дверцы, благодаря зацеплению в аксиальном направлении указанного профиля; затем она крепится винтом, уже установленным в нужном положении внутри профиля. Для завершения сборки профили соединяются с помощью уголковой детали. Таким образом, после того как эти профили, размещенные на верхней поверхности этих дверец, соединены уголковыми деталями для того, чтобы вынуть деталь "zamac" из профиля, профили необходимо разобрать. Если перед транспортировкой деталь "zamac" вставлена в профиль, это обстоятельство приводит к нерациональному размещению собранной мебели в транспортном средстве и неэффективному использованию пространства транспортного средства. Очевидно и то, что вариант осуществления, предложенный в патенте ЕР 1046773, является недостаточно гибким, особенно в части легкости операции прикрепления-отсоединения этих деталей, поскольку такие операции представляют собой один из наиболее часто встречающихся недостатков в этой области техники. Вставка детали "zamac" петли в профиль и вынимание из него обязательно требуют соответствующих сборочных операций. В описании изобретения по патенту ЕР 0412436 раскрыта самозапирающаяся соединительная конструкция, имеющая деталь с выступом, который можно вставить между противоположными крыльями,которые ограничивают посадочное место на профилированном элементе, причем выступ имеет криволинейную поверхность, ограниченную с одной стороны стороной зацепления, которую можно вставлять ниже одного из крыльев, проворачивая вокруг оси, практически параллельной продольному удлинению элемента, и которая позволяет создать локализованную деформацию крыла, по существу, в той части, на которую воздействует продольное удлинение выступа, и, с другой стороны, стопорной частью, которая может зацепляться ниже другого крыла в запирающем положении, упираясь в дно посадочного места по крайней мере в двух точках, разнесенных в поперечном направлении относительно продольного удлинения профилированного элемента. Недостатком конструкции по патенту ЕР 0412436 является часть зацепления, вызывающая локализированную деформацию в крыле, с которым она зацепляется. Эта локализированная деформация является пластической, т.е. необратимой деформацией материала крыла. При деформации крыла в результате этого зацепления единственный способ вынуть деталь из крыльев - это увеличить деформированную зону, чтобы выступ мог пройти через нее, что приводит к невозможности повторного помещения детали в эту деформированную зону. В свете нынешнего состояния известных технических решений очевидна необходимость в конструкции петли, которая позволила бы устранить вышеупомянутые недостатки и которая легко крепится и отсоединяется без необходимости в каких-либо сборочных операциях. Описание изобретения В основу настоящего изобретения поставлена задача, создать петли, соединяющие детали мебели,-1 006834 например дверцы и стенки шкафов, присоединение или отсоединение которых не требуют каких-либо сборочных операций. Поставленная задача достигается тем, что, для того, чтобы придать конструкции предлагаемой петли требуемую функциональность, на указанной детали "zamac" выполнены пазы и выступы. В указанные пазы входят аналогичные выступающие части, а указанные выступы входят в аналогичные пазы, специально предусмотренные в профиле, к которому крепится указанная деталь "zamac". Предлагаемая деталь "zamac" обычно имеет выступ для удерживания в профиле, поверхность скольжения петли, поверхность фиксации петли и фиксаторы петли на части, прикрепляемой к профилю. В частях, где указанные выступ и пазы обращены к профилю, выполнены соответствующие паз и выступы, описываемые ниже. Из-за того что при вставке петли в профиль усилие прикладывается в радиальном (не в аксиальном) направлении, петля легко отсоединяется и вставляется благодаря предлагаемой геометрической конструкции. Термин "шкаф", используемый в тексте настоящего описания, предназначен для описания любых видов мебели, например платяных шкафов, буфетов, горок и т.п., в которых может использоваться предлагаемый механизм петли. Описание графического материала Настоящее изобретение необходимо рассматривать со ссылками на прилагаемые фигуры, чтобы лучше понять настоящий вариант осуществления и те преимущества, которые он дает. Фиг. 1 представляет собой общий вид предлагаемого механизма петли, собранного в профиле; фиг. 2 - общий вид предлагаемой детали "zamac" указанной петли; фиг. 3 - вид сбоку предлагаемой детали "zamac" указанной петли; фиг. 4 - вид спереди предлагаемой детали "zamac" указанной петли; фиг. 5 - вид сбоку предлагаемого профиля; фиг. 6 - вид сбоку предлагаемого механизма петли, собранного в профиле. Позиции деталей на фигурах 1. Плечо петли. 2. Боковая стенка шкафа. 3. Стекло. 4. Основание петли. 5. Уголковое соединение обвязки. 6. Винт для уголкового соединения. 7. Деталь "zamac". 8. Профиль. 9. Прокладка для удерживания стекла. 10. Выступ для удерживания в профиле. 11. Поверхность скольжения на петле. 12. Поверхность фиксации на петле. 13. Фиксаторы петли. 14. Метка для фиксации. 15. Направляющий канал. 16. Поверхность скольжения в профиле. 17. Подвешивающий элемент в профиле. 18. Поверхность фиксации в профиле. 19. Канал прокладки для удерживания стекла. 20. Прижимной выступ. 21. Соединительное звено. 22. Канал для профиля. 23. Выступы для соединительного звена. 24. Задний канал для профиля. 25. Закругленная поверхность. 26. Вертикальный компонент. 27. Горизонтальный компонент. Подробное описание изобретения Фиг. 1 представляет собой общий вид предлагаемого механизма петли, собранного в профиле. Плечо (1) петли как один из компонентов, образующих петлю, закреплено на боковой стенке шкафа через имеющиеся в его основании отверстия и отверстия, допускающие регулировку его положения вдоль его продольной оси (процесс крепления не показан, поскольку он не охватывается настоящим изобретением). Для выполнения функции петли плечо (1) петли совершает обычное движение в плоскости между соединительным звеном (21) петли и деталью "zamac" (7). Как показано на этой фигуре, деталь "zamac"(7) вставлена в профиль (8), образующий верхнюю поверхность дверцы. Что касается профилей (8), то-2 006834 они соединены уголковыми соединениями (5) обвязки и образуют замкнутый профиль. Указанные уголковые соединения (5) обвязки прикреплены к профилям (8) винтами (6). После выполнения этих операций, прокладка (9) для удерживания стекла вставляется в канал (19), после чего в прокладку (9) для удерживания стекла вставляется стекло (3) и получается стеклянная дверца с алюминиевой обвязкой, как показано на фиг. 5 и 6. Общий вид и виды сбоку детали "zamac" (7), фактически представляющей сущность настоящего изобретения, приведены на фиг. 2 и 3 соответственно. В передней части детали "zamac" (7) выполнен передний канал (22) для профиля, и этим каналом образован выступ (10) для удерживания в профиле. Указанный передний канал (22) для профиля и выступ (10) открыты вдоль горизонтальной оси детали"zamac" (7). На верхней части детали "zamac" (7) имеются два выступа (23) для соединительного звена, расположенные симметрично друг другу. Назначение этих выступов (23) - обеспечить механическое соединение соединительного звена (21) петли и детали "zamac" (7) с помощью стержня, как показано на фиг. 1. Что касается задней стороны детали "zamac" (7), задний канал (24) для профиля открыт вдоль горизонтальной оси детали "zamac". Радиально направленный выступ этого канала (24) образует поверхность(12) фиксации на петле. Проходящий вверх прижимной выступ (20) образует практически прямой угол с указанной поверхностью (12) фиксации на петле. После того как указанная поверхность фиксации (12) на петле вошла в профиль (8), она удерживает петлю от вращательного движения вокруг горизонтальной оси детали "zamac" (7). После зацепления петли в профиле, указанную петлю из указанного профиля можно высвободить с помощью указанного прижимного выступа (20), и для этого к указанному выступу (20) необходимо отверткой приложить усилие,т.е. для высвобождения детали "zamac" ее не нужно передвигать в профиле. Одним из наиболее важных технических признаков настоящего изобретения является поверхность(11) скольжения на петле, образованная непосредственно под вышеупомянутой поверхностью фиксации(12) на петле. Благодаря наличию этой поверхности (11) деталь "zamac" (7) можно вставлять в профиль(8) в радиальном направлении к горизонтальной оси профиля (8), т.е. для этого перемещать указанную деталь (7) вдоль оси профиля (8) не требуется. Как особенно наглядно показано на фиг. 5, поверхность(11) скольжения на петле с задней стороны детали "zamac" (7) находится в контакте с поверхностью (16) скольжения профиля. Под воздействием радиального усилия, приложенного в этот момент к детали"zamac" (7), поверхность (11) скольжения на петле перемещается по поверхности (16) скольжения в профиле, и при этом деталь "zamac" (7) входит в профиль (8) в радиальном направлении. Как показано на фиг. 2 и 3, выступ (10) для удерживания в профиле и поверхность (11) скольжения на петле объединены закругленной поверхностью (25) внизу детали "zamac" (7). Благодаря этой закругленной поверхности, указанный выступ (10) для удерживания в профиле образует некоторый угол с радиальной осью детали "zamac" (7). Эта закругленная поверхность (25) фиксируется находящимися на е нижней части фиксаторами (13) петли, как показано на фиг. 3 и 4. Преимущество, обеспечиваемое указанными фиксаторами (13) петли, предусмотренными на самой нижней части предлагаемой детали "zamac" (7), - это еще один наиболее важный признак настоящего изобретения. После того как деталь "zamac" (7) вставлена в профиль (8), указанные фиксаторы (13) контактируют с поверхностью подвешивающего элемента (17) в профиле (фиг. 5), обеспечивая, таким образом, фиксацию положения детали "zamac" (7) и тем самым фиксацию петли в профиле (8), и при этом операции завинчивания не нужны. Кроме того, как показано на фиг. 2, метка для фиксации (14) между выступами (23) для соединительного звена указывает контрольную ось для петли. Фиг. 5 представляет собой вид сбоку профиля (8). На профиле (8) выполнены пазы и выступы, соответствующие выступам и пазам детали "zamac" (7). Как показано на этой фигуре, профиль (8) имеет спаренные вертикальный компонент (26) и горизонтальный компонент (27). Поверхность (16) скольжения, выполненная в верхней части вертикального компонента (26), находится в контакте с поверхностью(11) скольжения на петле, образующей заднюю часть детали "zamac" (7), как уже отмечалось выше. При сборке, под воздействием усилия, прикладываемого в радиальном направлении к детали "zamac" (7), поверхность (11) скольжения на петле проскальзывает по наклонной поверхности (16) скольжения в профиле и проходит до поверхности (18) фиксации в профиле. При этом поверхность (12) фиксации на детали "zamac" (7) вступает в контакт с поверхностью (18) фиксации в профиле. Фиксаторы петли (13), выполненные в нижней части закругленной поверхности (25) детали "zamac"(7), находятся в контакте с подвешивающим элементом (17), находящимся на горизонтальном компоненте (27) профиля (8). Как показано на этой фигуре, подвешивающий элемент (17) профиля также выполнен с закругленной поверхностью, чтобы обеспечить полное механическое сопряжение с закругленной поверхностью детали "zamac". При сборке выступ (10) для удерживания в профиле, выполненный на передней стороне детали"zamac" (7), входит в направляющий канал (15), выполненный с определенным радиусом как удлинение подвешивающего элемента (17) в горизонтальном компоненте (27) профиля (8). Кроме того, чтобы поддерживать стекло (3) в профиле (8), причем указанное стекло вставляется в дверцу сзади горизонтального компонента (27), предусмотрен канал (19), в который вложена прокладка (9) для удерживания стекла.-3 006834 Фиг. 6 представляет собой вид сбоку после вставки механизма петли в профиль. Соответственно, на этой фигуре плечо (1) петли прикреплено к боковой стенке (2) шкафа основанием (4) петли. На этой фигуре та часть, которая в данном описании именуется дверцей шкафа, символически показана как стекло,обозначенное позицией (3). Между боковой стенкой (2) шкафа и стеклом (3) нет никакого профиля, и петля входит в профиль (8) детали "zamac" (7). ФОРМУЛА ИЗОБРЕТЕНИЯ Профиль с петлей для предмета мебели для соединения дверцы с боковой стенкой указанного предмета мебели, содержащий деталь "zamac" (7) (опорный элемент), которая имеет с одной стороны выступ (10) для удерживания в профиле, проходящий под углом к радиальной оси детали "zamac" (7) и выполненный с возможностью вхождения в направляющий канал (15) профиля (8), и с другой стороны поверхность фиксации (12) на петле, выполненную с возможностью зацепления с поверхностью (18) фиксации на профиле (8), закругленную поверхность (25) между указанным выступом (10) для удерживания в профиле, выполненном на обращенной наружу части переднего канала (22) для профиля, открытого на передней стороне указанной детали "zamac" (7), и поверхностью (11) скольжения на петле, выполненной с наружной стороны поверхности (12) фиксации на петле, находящейся на обращенной наружу части заднего канала (24) для профиля, открытого на задней стороне указанной детали "zamac" (7),причем поверхность (11) скольжения на петле выполнена с возможностью проскальзывания по поверхности (16) скольжения в профиле (8) для зацепления поверхности фиксации (12) на петле с поверхностью(18) фиксации в профиле (8), и подвешивающий элемент (17) профиля, предусмотренный в профиле (8) для фиксации положения указанной детали "zamac" (7), отличающийся тем, что указанная поверхность(12) фиксации на петле образована радиально ориентированным задним каналом (24) профиля, указанная поверхность (16) скольжения наклонена таким образом, что указанная поверхность скольжения (11) на петле имеет возможность проскальзывания по ней, а на самой нижней части закругленной поверхности
