Способ отбора проб суспензий и предназначенное для этого устройство

Номер патента: 6491

Опубликовано: 29.12.2005

Автор: Фон Алфтан Кристиан

Скачать PDF файл.

Формула / Реферат

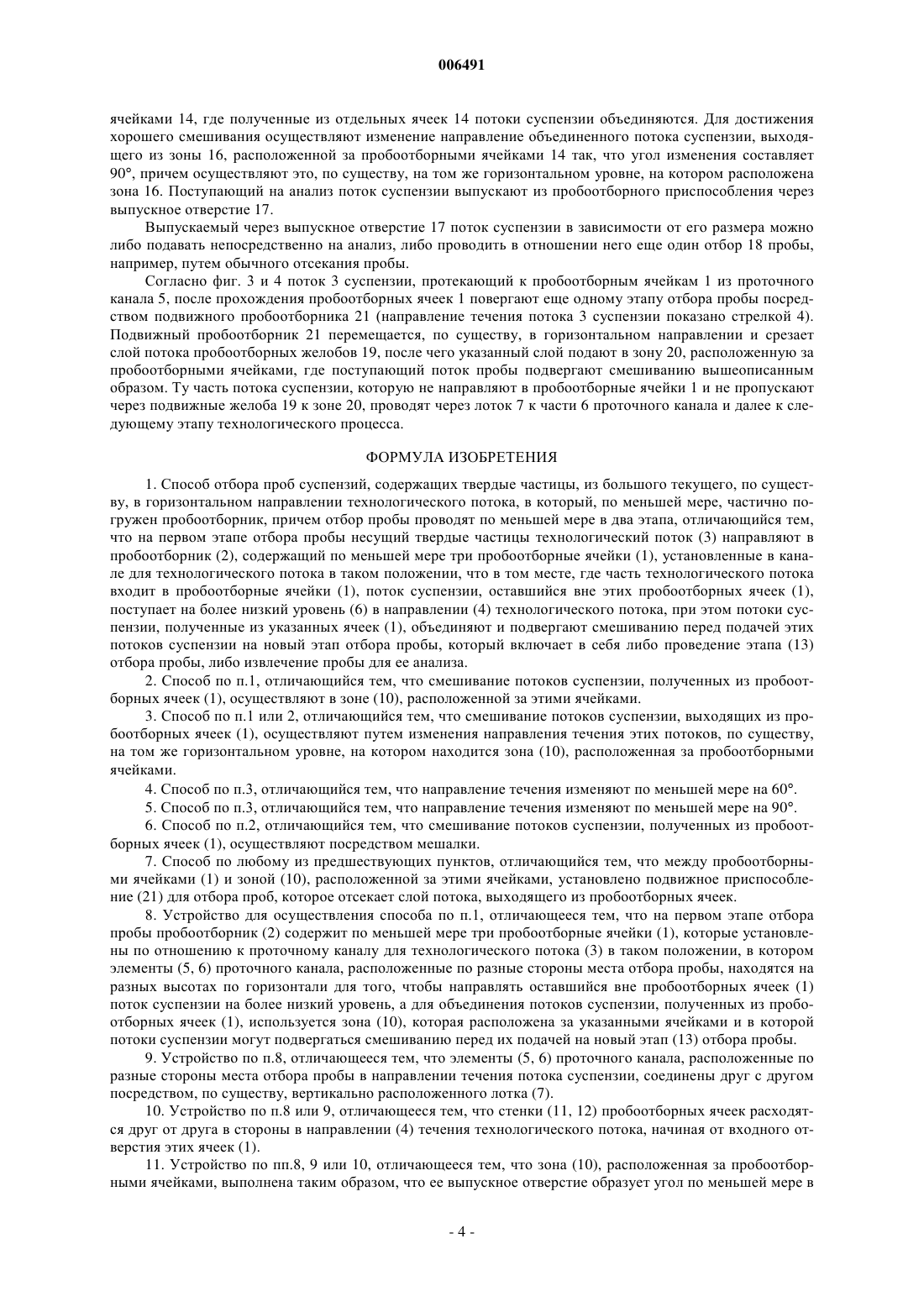

1. Способ отбора проб суспензий, содержащих твердые частицы, из большого текущего, по существу, в горизонтальном направлении технологического потока, в который, по меньшей мере, частично погружен пробоотборник, причем отбор пробы проводят по меньшей мере в два этапа, отличающийся тем, что на первом этапе отбора пробы несущий твердые частицы технологический поток (3) направляют в пробоотборник (2), содержащий по меньшей мере три пробоотборные ячейки (1), установленные в канале для технологического потока в таком положении, что в том месте, где часть технологического потока входит в пробоотборные ячейки (1), поток суспензии, оставшийся вне этих пробоотборных ячеек (1), поступает на более низкий уровень (6) в направлении (4) технологического потока, при этом потоки суспензии, полученные из указанных ячеек (1), объединяют и подвергают смешиванию перед подачей этих потоков суспензии на новый этап отбора пробы, который включает в себя либо проведение этапа (13) отбора пробы, либо извлечение пробы для ее анализа.

2. Способ по п.1, отличающийся тем, что смешивание потоков суспензии, полученных из пробоотборных ячеек (1), осуществляют в зоне (10), расположенной за этими ячейками.

3. Способ по п.1 или 2, отличающийся тем, что смешивание потоков суспензии, выходящих из пробоотборных ячеек (1), осуществляют путем изменения направления течения этих потоков, по существу, на том же горизонтальном уровне, на котором находится зона (10), расположенная за пробоотборными ячейками.

4. Способ по п.3, отличающийся тем, что направление течения изменяют по меньшей мере на 60° .

5. Способ по п.3, отличающийся тем, что направление течения изменяют по меньшей мере на 90° .

6. Способ по п.2, отличающийся тем, что смешивание потоков суспензии, полученных из пробоотборных ячеек (1), осуществляют посредством мешалки.

7. Способ по любому из предшествующих пунктов, отличающийся тем, что между пробоотборными ячейками (1) и зоной (10), расположенной за этими ячейками, установлено подвижное приспособление (21) для отбора проб, которое отсекает слой потока, выходящего из пробоотборных ячеек.

8. Устройство для осуществления способа по п.1, отличающееся тем, что на первом этапе отбора пробы пробоотборник (2) содержит по меньшей мере три пробоотборные ячейки (1), которые установлены по отношению к проточному каналу для технологического потока (3) в таком положении, в котором элементы (5, 6) проточного канала, расположенные по разные стороны места отбора пробы, находятся на разных высотах по горизонтали для того, чтобы направлять оставшийся вне пробоотборных ячеек (1) поток суспензии на более низкий уровень, а для объединения потоков суспензии, полученных из пробоотборных ячеек (1), используется зона (10), которая расположена за указанными ячейками и в которой потоки суспензии могут подвергаться смешиванию перед их подачей на новый этап (13) отбора пробы.

9. Устройство по п.8, отличающееся тем, что элементы (5, 6) проточного канала, расположенные по разные стороны места отбора пробы в направлении течения потока суспензии, соединены друг с другом посредством, по существу, вертикально расположенного лотка (7).

10. Устройство по п.8 или 9, отличающееся тем, что стенки (11, 12) пробоотборных ячеек расходятся друг от друга в стороны в направлении (4) течения технологического потока, начиная от входного отверстия этих ячеек (1).

11. Устройство по пп.8, 9 или 10, отличающееся тем, что зона (10), расположенная за пробоотборными ячейками, выполнена таким образом, что ее выпускное отверстие образует угол по меньшей мере в 60° по отношению к первоначальному направлению течения, по существу, на этом же горизонтальном уровне.

12. Устройство по любому из пп.8-11, отличающееся тем, что зона (10), расположенная за пробоотборными ячейками, выполнена таким образом, что ее выпускное отверстие образует угол по меньшей мере в 90° по отношению к первоначальному направлению течения, по существу, на этом же горизонтальном уровне.

13. Устройство по любому из пп.8-11, отличающееся тем, что между пробоотборными ячейками (1) и зоной (10), расположенной за этими ячейками, установлено подвижное приспособление (21) для отбора пробы.

Рисунок 1



Текст

Смотреть все

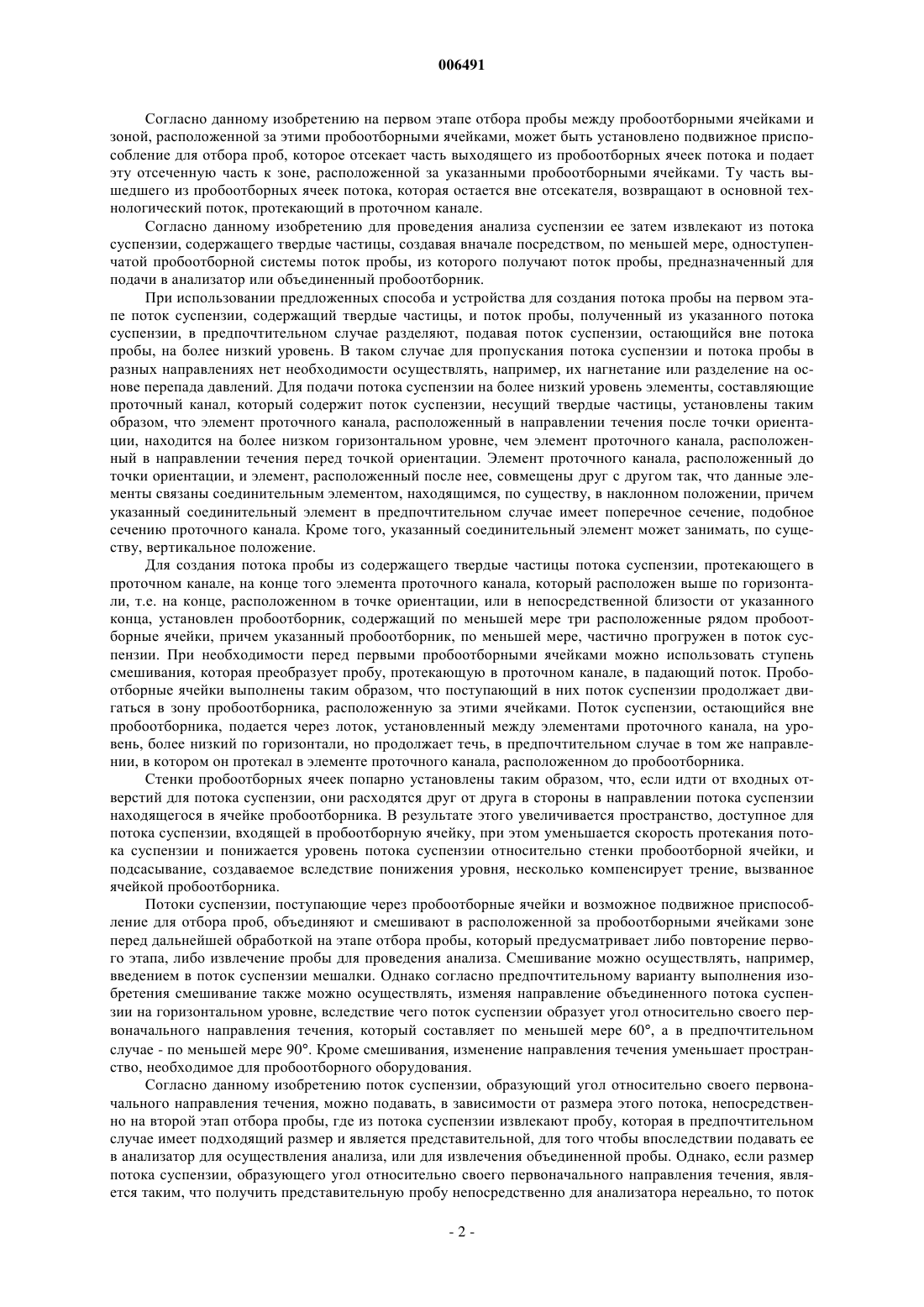

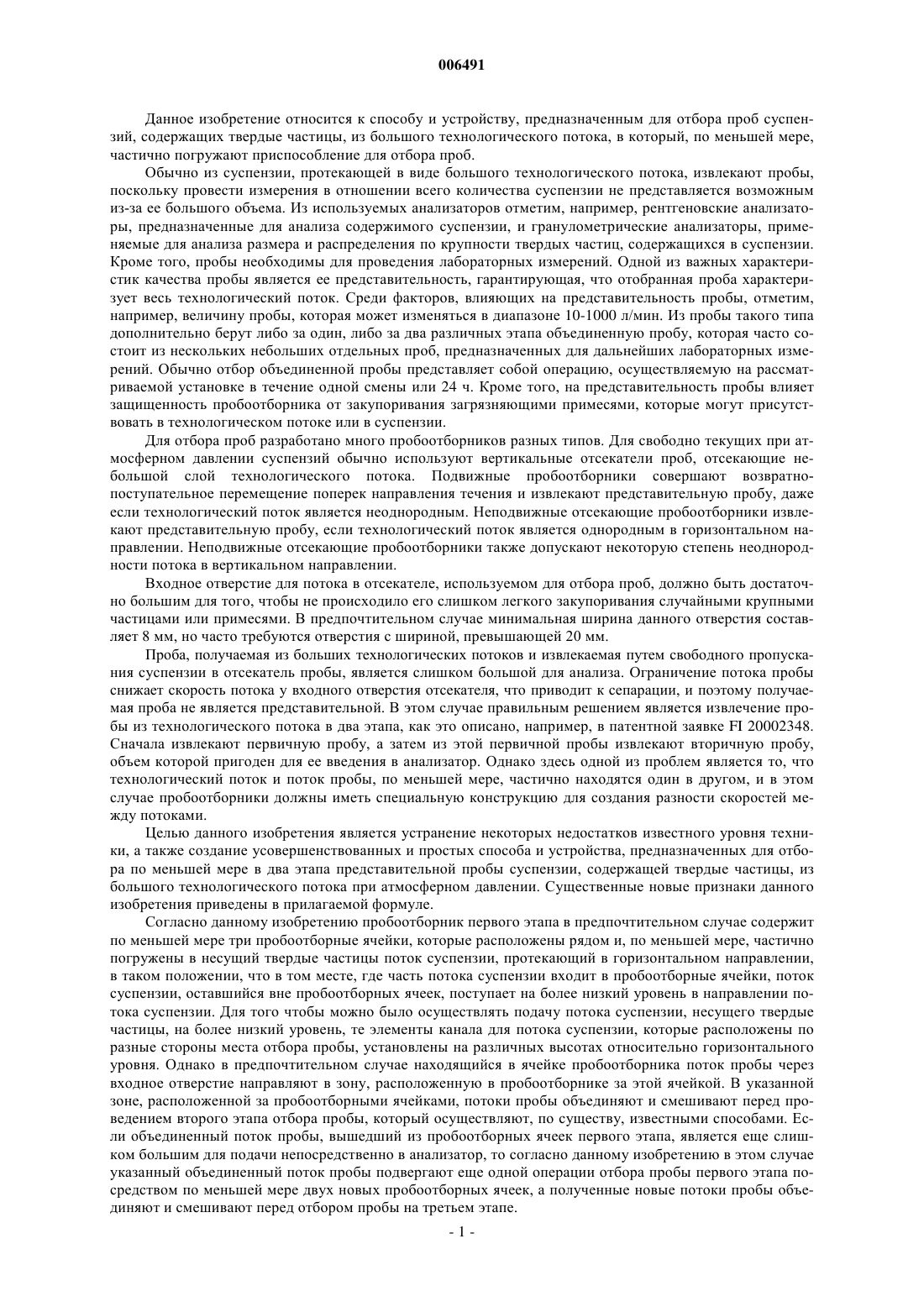

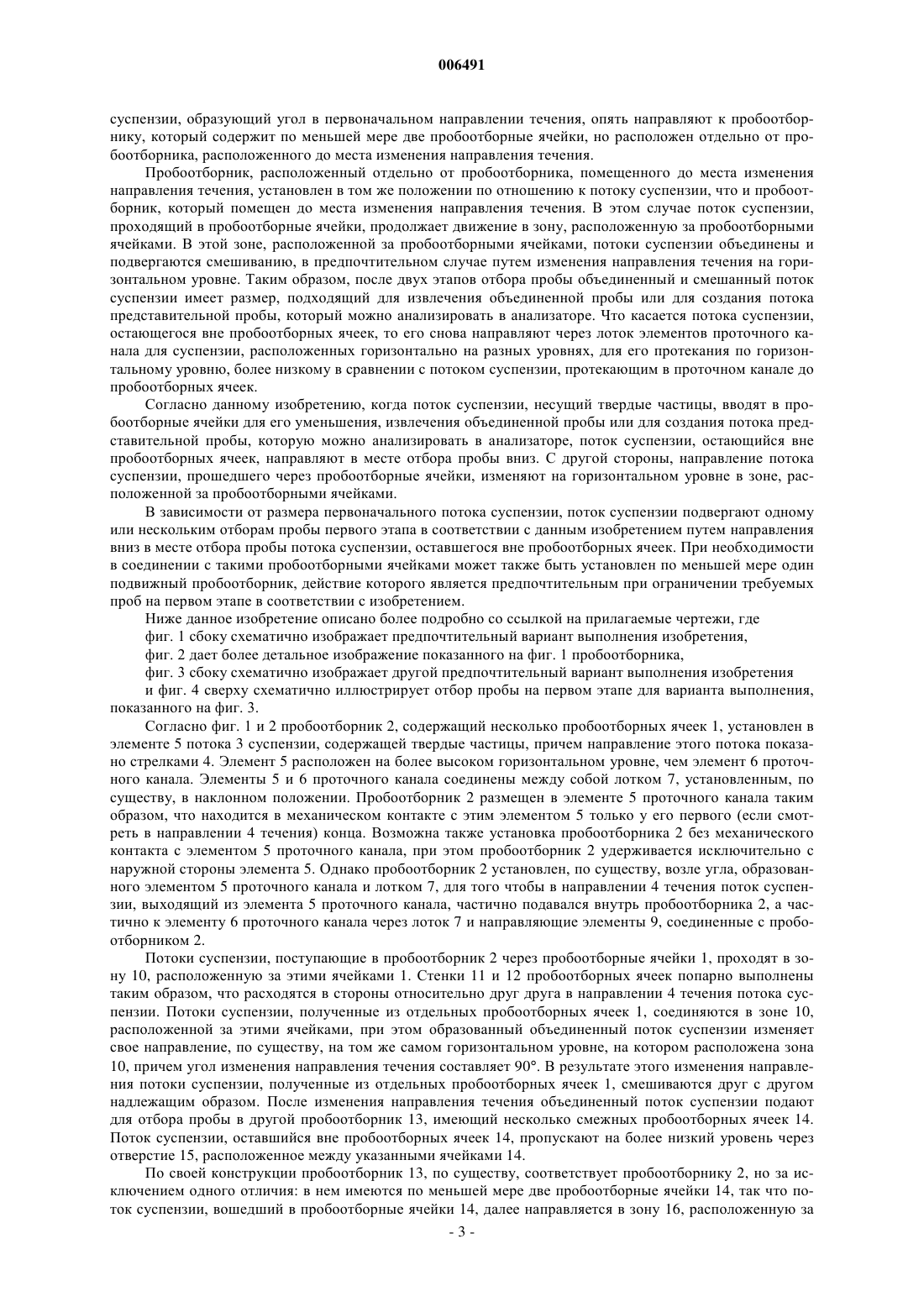

006491 Данное изобретение относится к способу и устройству, предназначенным для отбора проб суспензий, содержащих твердые частицы, из большого технологического потока, в который, по меньшей мере,частично погружают приспособление для отбора проб. Обычно из суспензии, протекающей в виде большого технологического потока, извлекают пробы,поскольку провести измерения в отношении всего количества суспензии не представляется возможным из-за ее большого объема. Из используемых анализаторов отметим, например, рентгеновские анализаторы, предназначенные для анализа содержимого суспензии, и гранулометрические анализаторы, применяемые для анализа размера и распределения по крупности твердых частиц, содержащихся в суспензии. Кроме того, пробы необходимы для проведения лабораторных измерений. Одной из важных характеристик качества пробы является ее представительность, гарантирующая, что отобранная проба характеризует весь технологический поток. Среди факторов, влияющих на представительность пробы, отметим,например, величину пробы, которая может изменяться в диапазоне 10-1000 л/мин. Из пробы такого типа дополнительно берут либо за один, либо за два различных этапа объединенную пробу, которая часто состоит из нескольких небольших отдельных проб, предназначенных для дальнейших лабораторных измерений. Обычно отбор объединенной пробы представляет собой операцию, осуществляемую на рассматриваемой установке в течение одной смены или 24 ч. Кроме того, на представительность пробы влияет защищенность пробоотборника от закупоривания загрязняющими примесями, которые могут присутствовать в технологическом потоке или в суспензии. Для отбора проб разработано много пробоотборников разных типов. Для свободно текущих при атмосферном давлении суспензий обычно используют вертикальные отсекатели проб, отсекающие небольшой слой технологического потока. Подвижные пробоотборники совершают возвратнопоступательное перемещение поперек направления течения и извлекают представительную пробу, даже если технологический поток является неоднородным. Неподвижные отсекающие пробоотборники извлекают представительную пробу, если технологический поток является однородным в горизонтальном направлении. Неподвижные отсекающие пробоотборники также допускают некоторую степень неоднородности потока в вертикальном направлении. Входное отверстие для потока в отсекателе, используемом для отбора проб, должно быть достаточно большим для того, чтобы не происходило его слишком легкого закупоривания случайными крупными частицами или примесями. В предпочтительном случае минимальная ширина данного отверстия составляет 8 мм, но часто требуются отверстия с шириной, превышающей 20 мм. Проба, получаемая из больших технологических потоков и извлекаемая путем свободного пропускания суспензии в отсекатель пробы, является слишком большой для анализа. Ограничение потока пробы снижает скорость потока у входного отверстия отсекателя, что приводит к сепарации, и поэтому получаемая проба не является представительной. В этом случае правильным решением является извлечение пробы из технологического потока в два этапа, как это описано, например, в патентной заявке FI 20002348. Сначала извлекают первичную пробу, а затем из этой первичной пробы извлекают вторичную пробу,объем которой пригоден для ее введения в анализатор. Однако здесь одной из проблем является то, что технологический поток и поток пробы, по меньшей мере, частично находятся один в другом, и в этом случае пробоотборники должны иметь специальную конструкцию для создания разности скоростей между потоками. Целью данного изобретения является устранение некоторых недостатков известного уровня техники, а также создание усовершенствованных и простых способа и устройства, предназначенных для отбора по меньшей мере в два этапа представительной пробы суспензии, содержащей твердые частицы, из большого технологического потока при атмосферном давлении. Существенные новые признаки данного изобретения приведены в прилагаемой формуле. Согласно данному изобретению пробоотборник первого этапа в предпочтительном случае содержит по меньшей мере три пробоотборные ячейки, которые расположены рядом и, по меньшей мере, частично погружены в несущий твердые частицы поток суспензии, протекающий в горизонтальном направлении,в таком положении, что в том месте, где часть потока суспензии входит в пробоотборные ячейки, поток суспензии, оставшийся вне пробоотборных ячеек, поступает на более низкий уровень в направлении потока суспензии. Для того чтобы можно было осуществлять подачу потока суспензии, несущего твердые частицы, на более низкий уровень, те элементы канала для потока суспензии, которые расположены по разные стороны места отбора пробы, установлены на различных высотах относительно горизонтального уровня. Однако в предпочтительном случае находящийся в ячейке пробоотборника поток пробы через входное отверстие направляют в зону, расположенную в пробоотборнике за этой ячейкой. В указанной зоне, расположенной за пробоотборными ячейками, потоки пробы объединяют и смешивают перед проведением второго этапа отбора пробы, который осуществляют, по существу, известными способами. Если объединенный поток пробы, вышедший из пробоотборных ячеек первого этапа, является еще слишком большим для подачи непосредственно в анализатор, то согласно данному изобретению в этом случае указанный объединенный поток пробы подвергают еще одной операции отбора пробы первого этапа посредством по меньшей мере двух новых пробоотборных ячеек, а полученные новые потоки пробы объединяют и смешивают перед отбором пробы на третьем этапе.-1 006491 Согласно данному изобретению на первом этапе отбора пробы между пробоотборными ячейками и зоной, расположенной за этими пробоотборными ячейками, может быть установлено подвижное приспособление для отбора проб, которое отсекает часть выходящего из пробоотборных ячеек потока и подает эту отсеченную часть к зоне, расположенной за указанными пробоотборными ячейками. Ту часть вышедшего из пробоотборных ячеек потока, которая остается вне отсекателя, возвращают в основной технологический поток, протекающий в проточном канале. Согласно данному изобретению для проведения анализа суспензии ее затем извлекают из потока суспензии, содержащего твердые частицы, создавая вначале посредством, по меньшей мере, одноступенчатой пробоотборной системы поток пробы, из которого получают поток пробы, предназначенный для подачи в анализатор или объединенный пробоотборник. При использовании предложенных способа и устройства для создания потока пробы на первом этапе поток суспензии, содержащий твердые частицы, и поток пробы, полученный из указанного потока суспензии, в предпочтительном случае разделяют, подавая поток суспензии, остающийся вне потока пробы, на более низкий уровень. В таком случае для пропускания потока суспензии и потока пробы в разных направлениях нет необходимости осуществлять, например, их нагнетание или разделение на основе перепада давлений. Для подачи потока суспензии на более низкий уровень элементы, составляющие проточный канал, который содержит поток суспензии, несущий твердые частицы, установлены таким образом, что элемент проточного канала, расположенный в направлении течения после точки ориентации, находится на более низком горизонтальном уровне, чем элемент проточного канала, расположенный в направлении течения перед точкой ориентации. Элемент проточного канала, расположенный до точки ориентации, и элемент, расположенный после нее, совмещены друг с другом так, что данные элементы связаны соединительным элементом, находящимся, по существу, в наклонном положении, причем указанный соединительный элемент в предпочтительном случае имеет поперечное сечение, подобное сечению проточного канала. Кроме того, указанный соединительный элемент может занимать, по существу, вертикальное положение. Для создания потока пробы из содержащего твердые частицы потока суспензии, протекающего в проточном канале, на конце того элемента проточного канала, который расположен выше по горизонтали, т.е. на конце, расположенном в точке ориентации, или в непосредственной близости от указанного конца, установлен пробоотборник, содержащий по меньшей мере три расположенные рядом пробоотборные ячейки, причем указанный пробоотборник, по меньшей мере, частично прогружен в поток суспензии. При необходимости перед первыми пробоотборными ячейками можно использовать ступень смешивания, которая преобразует пробу, протекающую в проточном канале, в падающий поток. Пробоотборные ячейки выполнены таким образом, что поступающий в них поток суспензии продолжает двигаться в зону пробоотборника, расположенную за этими ячейками. Поток суспензии, остающийся вне пробоотборника, подается через лоток, установленный между элементами проточного канала, на уровень, более низкий по горизонтали, но продолжает течь, в предпочтительном случае в том же направлении, в котором он протекал в элементе проточного канала, расположенном до пробоотборника. Стенки пробоотборных ячеек попарно установлены таким образом, что, если идти от входных отверстий для потока суспензии, они расходятся друг от друга в стороны в направлении потока суспензии находящегося в ячейке пробоотборника. В результате этого увеличивается пространство, доступное для потока суспензии, входящей в пробоотборную ячейку, при этом уменьшается скорость протекания потока суспензии и понижается уровень потока суспензии относительно стенки пробоотборной ячейки, и подсасывание, создаваемое вследствие понижения уровня, несколько компенсирует трение, вызванное ячейкой пробоотборника. Потоки суспензии, поступающие через пробоотборные ячейки и возможное подвижное приспособление для отбора проб, объединяют и смешивают в расположенной за пробоотборными ячейками зоне перед дальнейшей обработкой на этапе отбора пробы, который предусматривает либо повторение первого этапа, либо извлечение пробы для проведения анализа. Смешивание можно осуществлять, например,введением в поток суспензии мешалки. Однако согласно предпочтительному варианту выполнения изобретения смешивание также можно осуществлять, изменяя направление объединенного потока суспензии на горизонтальном уровне, вследствие чего поток суспензии образует угол относительно своего первоначального направления течения, который составляет по меньшей мере 60, а в предпочтительном случае - по меньшей мере 90. Кроме смешивания, изменение направления течения уменьшает пространство, необходимое для пробоотборного оборудования. Согласно данному изобретению поток суспензии, образующий угол относительно своего первоначального направления течения, можно подавать, в зависимости от размера этого потока, непосредственно на второй этап отбора пробы, где из потока суспензии извлекают пробу, которая в предпочтительном случае имеет подходящий размер и является представительной, для того чтобы впоследствии подавать ее в анализатор для осуществления анализа, или для извлечения объединенной пробы. Однако, если размер потока суспензии, образующего угол относительно своего первоначального направления течения, является таким, что получить представительную пробу непосредственно для анализатора нереально, то поток-2 006491 суспензии, образующий угол в первоначальном направлении течения, опять направляют к пробоотборнику, который содержит по меньшей мере две пробоотборные ячейки, но расположен отдельно от пробоотборника, расположенного до места изменения направления течения. Пробоотборник, расположенный отдельно от пробоотборника, помещенного до места изменения направления течения, установлен в том же положении по отношению к потоку суспензии, что и пробоотборник, который помещен до места изменения направления течения. В этом случае поток суспензии,проходящий в пробоотборные ячейки, продолжает движение в зону, расположенную за пробоотборными ячейками. В этой зоне, расположенной за пробоотборными ячейками, потоки суспензии объединены и подвергаются смешиванию, в предпочтительном случае путем изменения направления течения на горизонтальном уровне. Таким образом, после двух этапов отбора пробы объединенный и смешанный поток суспензии имеет размер, подходящий для извлечения объединенной пробы или для создания потока представительной пробы, который можно анализировать в анализаторе. Что касается потока суспензии,остающегося вне пробоотборных ячеек, то его снова направляют через лоток элементов проточного канала для суспензии, расположенных горизонтально на разных уровнях, для его протекания по горизонтальному уровню, более низкому в сравнении с потоком суспензии, протекающим в проточном канале до пробоотборных ячеек. Согласно данному изобретению, когда поток суспензии, несущий твердые частицы, вводят в пробоотборные ячейки для его уменьшения, извлечения объединенной пробы или для создания потока представительной пробы, которую можно анализировать в анализаторе, поток суспензии, остающийся вне пробоотборных ячеек, направляют в месте отбора пробы вниз. С другой стороны, направление потока суспензии, прошедшего через пробоотборные ячейки, изменяют на горизонтальном уровне в зоне, расположенной за пробоотборными ячейками. В зависимости от размера первоначального потока суспензии, поток суспензии подвергают одному или нескольким отборам пробы первого этапа в соответствии с данным изобретением путем направления вниз в месте отбора пробы потока суспензии, оставшегося вне пробоотборных ячеек. При необходимости в соединении с такими пробоотборными ячейками может также быть установлен по меньшей мере один подвижный пробоотборник, действие которого является предпочтительным при ограничении требуемых проб на первом этапе в соответствии с изобретением. Ниже данное изобретение описано более подробно со ссылкой на прилагаемые чертежи, где фиг. 1 сбоку схематично изображает предпочтительный вариант выполнения изобретения,фиг. 2 дает более детальное изображение показанного на фиг. 1 пробоотборника,фиг. 3 сбоку схематично изображает другой предпочтительный вариант выполнения изобретения и фиг. 4 сверху схематично иллюстрирует отбор пробы на первом этапе для варианта выполнения,показанного на фиг. 3. Согласно фиг. 1 и 2 пробоотборник 2, содержащий несколько пробоотборных ячеек 1, установлен в элементе 5 потока 3 суспензии, содержащей твердые частицы, причем направление этого потока показано стрелками 4. Элемент 5 расположен на более высоком горизонтальном уровне, чем элемент 6 проточного канала. Элементы 5 и 6 проточного канала соединены между собой лотком 7, установленным, по существу, в наклонном положении. Пробоотборник 2 размещен в элементе 5 проточного канала таким образом, что находится в механическом контакте с этим элементом 5 только у его первого (если смотреть в направлении 4 течения) конца. Возможна также установка пробоотборника 2 без механического контакта с элементом 5 проточного канала, при этом пробоотборник 2 удерживается исключительно с наружной стороны элемента 5. Однако пробоотборник 2 установлен, по существу, возле угла, образованного элементом 5 проточного канала и лотком 7, для того чтобы в направлении 4 течения поток суспензии, выходящий из элемента 5 проточного канала, частично подавался внутрь пробоотборника 2, а частично к элементу 6 проточного канала через лоток 7 и направляющие элементы 9, соединенные с пробоотборником 2. Потоки суспензии, поступающие в пробоотборник 2 через пробоотборные ячейки 1, проходят в зону 10, расположенную за этими ячейками 1. Стенки 11 и 12 пробоотборных ячеек попарно выполнены таким образом, что расходятся в стороны относительно друг друга в направлении 4 течения потока суспензии. Потоки суспензии, полученные из отдельных пробоотборных ячеек 1, соединяются в зоне 10,расположенной за этими ячейками, при этом образованный объединенный поток суспензии изменяет свое направление, по существу, на том же самом горизонтальном уровне, на котором расположена зона 10, причем угол изменения направления течения составляет 90. В результате этого изменения направления потоки суспензии, полученные из отдельных пробоотборных ячеек 1, смешиваются друг с другом надлежащим образом. После изменения направления течения объединенный поток суспензии подают для отбора пробы в другой пробоотборник 13, имеющий несколько смежных пробоотборных ячеек 14. Поток суспензии, оставшийся вне пробоотборных ячеек 14, пропускают на более низкий уровень через отверстие 15, расположенное между указанными ячейками 14. По своей конструкции пробоотборник 13, по существу, соответствует пробоотборнику 2, но за исключением одного отличия: в нем имеются по меньшей мере две пробоотборные ячейки 14, так что поток суспензии, вошедший в пробоотборные ячейки 14, далее направляется в зону 16, расположенную за-3 006491 ячейками 14, где полученные из отдельных ячеек 14 потоки суспензии объединяются. Для достижения хорошего смешивания осуществляют изменение направление объединенного потока суспензии, выходящего из зоны 16, расположенной за пробоотборными ячейками 14 так, что угол изменения составляет 90, причем осуществляют это, по существу, на том же горизонтальном уровне, на котором расположена зона 16. Поступающий на анализ поток суспензии выпускают из пробоотборного приспособления через выпускное отверстие 17. Выпускаемый через выпускное отверстие 17 поток суспензии в зависимости от его размера можно либо подавать непосредственно на анализ, либо проводить в отношении него еще один отбор 18 пробы,например, путем обычного отсекания пробы. Согласно фиг. 3 и 4 поток 3 суспензии, протекающий к пробоотборным ячейкам 1 из проточного канала 5, после прохождения пробоотборных ячеек 1 повергают еще одному этапу отбора пробы посредством подвижного пробоотборника 21 (направление течения потока 3 суспензии показано стрелкой 4). Подвижный пробоотборник 21 перемещается, по существу, в горизонтальном направлении и срезает слой потока пробоотборных желобов 19, после чего указанный слой подают в зону 20, расположенную за пробоотборными ячейками, где поступающий поток пробы подвергают смешиванию вышеописанным образом. Ту часть потока суспензии, которую не направляют в пробоотборные ячейки 1 и не пропускают через подвижные желоба 19 к зоне 20, проводят через лоток 7 к части 6 проточного канала и далее к следующему этапу технологического процесса. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ отбора проб суспензий, содержащих твердые частицы, из большого текущего, по существу, в горизонтальном направлении технологического потока, в который, по меньшей мере, частично погружен пробоотборник, причем отбор пробы проводят по меньшей мере в два этапа, отличающийся тем,что на первом этапе отбора пробы несущий твердые частицы технологический поток (3) направляют в пробоотборник (2), содержащий по меньшей мере три пробоотборные ячейки (1), установленные в канале для технологического потока в таком положении, что в том месте, где часть технологического потока входит в пробоотборные ячейки (1), поток суспензии, оставшийся вне этих пробоотборных ячеек (1),поступает на более низкий уровень (6) в направлении (4) технологического потока, при этом потоки суспензии, полученные из указанных ячеек (1), объединяют и подвергают смешиванию перед подачей этих потоков суспензии на новый этап отбора пробы, который включает в себя либо проведение этапа (13) отбора пробы, либо извлечение пробы для ее анализа. 2. Способ по п.1, отличающийся тем, что смешивание потоков суспензии, полученных из пробоотборных ячеек (1), осуществляют в зоне (10), расположенной за этими ячейками. 3. Способ по п.1 или 2, отличающийся тем, что смешивание потоков суспензии, выходящих из пробоотборных ячеек (1), осуществляют путем изменения направления течения этих потоков, по существу,на том же горизонтальном уровне, на котором находится зона (10), расположенная за пробоотборными ячейками. 4. Способ по п.3, отличающийся тем, что направление течения изменяют по меньшей мере на 60. 5. Способ по п.3, отличающийся тем, что направление течения изменяют по меньшей мере на 90. 6. Способ по п.2, отличающийся тем, что смешивание потоков суспензии, полученных из пробоотборных ячеек (1), осуществляют посредством мешалки. 7. Способ по любому из предшествующих пунктов, отличающийся тем, что между пробоотборными ячейками (1) и зоной (10), расположенной за этими ячейками, установлено подвижное приспособление (21) для отбора проб, которое отсекает слой потока, выходящего из пробоотборных ячеек. 8. Устройство для осуществления способа по п.1, отличающееся тем, что на первом этапе отбора пробы пробоотборник (2) содержит по меньшей мере три пробоотборные ячейки (1), которые установлены по отношению к проточному каналу для технологического потока (3) в таком положении, в котором элементы (5, 6) проточного канала, расположенные по разные стороны места отбора пробы, находятся на разных высотах по горизонтали для того, чтобы направлять оставшийся вне пробоотборных ячеек (1) поток суспензии на более низкий уровень, а для объединения потоков суспензии, полученных из пробоотборных ячеек (1), используется зона (10), которая расположена за указанными ячейками и в которой потоки суспензии могут подвергаться смешиванию перед их подачей на новый этап (13) отбора пробы. 9. Устройство по п.8, отличающееся тем, что элементы (5, 6) проточного канала, расположенные по разные стороны места отбора пробы в направлении течения потока суспензии, соединены друг с другом посредством, по существу, вертикально расположенного лотка (7). 10. Устройство по п.8 или 9, отличающееся тем, что стенки (11, 12) пробоотборных ячеек расходятся друг от друга в стороны в направлении (4) течения технологического потока, начиная от входного отверстия этих ячеек (1). 11. Устройство по пп.8, 9 или 10, отличающееся тем, что зона (10), расположенная за пробоотборными ячейками, выполнена таким образом, что ее выпускное отверстие образует угол по меньшей мере в-4 006491 60 по отношению к первоначальному направлению течения, по существу, на этом же горизонтальном уровне. 12. Устройство по любому из пп.8-11, отличающееся тем, что зона (10), расположенная за пробоотборными ячейками, выполнена таким образом, что ее выпускное отверстие образует угол по меньшей мере в 90 по отношению к первоначальному направлению течения, по существу, на этом же горизонтальном уровне. 13. Устройство по любому из пп.8-11, отличающееся тем, что между пробоотборными ячейками (1) и зоной (10), расположенной за этими ячейками, установлено подвижное приспособление (21) для отбора пробы.

МПК / Метки

МПК: G01N 1/20

Метки: этого, способ, проб, отбора, суспензий, предназначенное, устройство
