Клеевой порожек

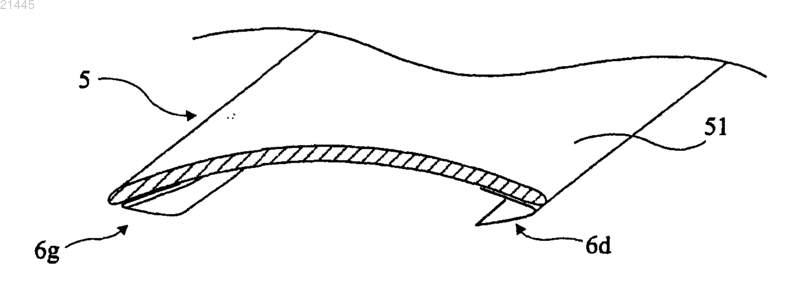

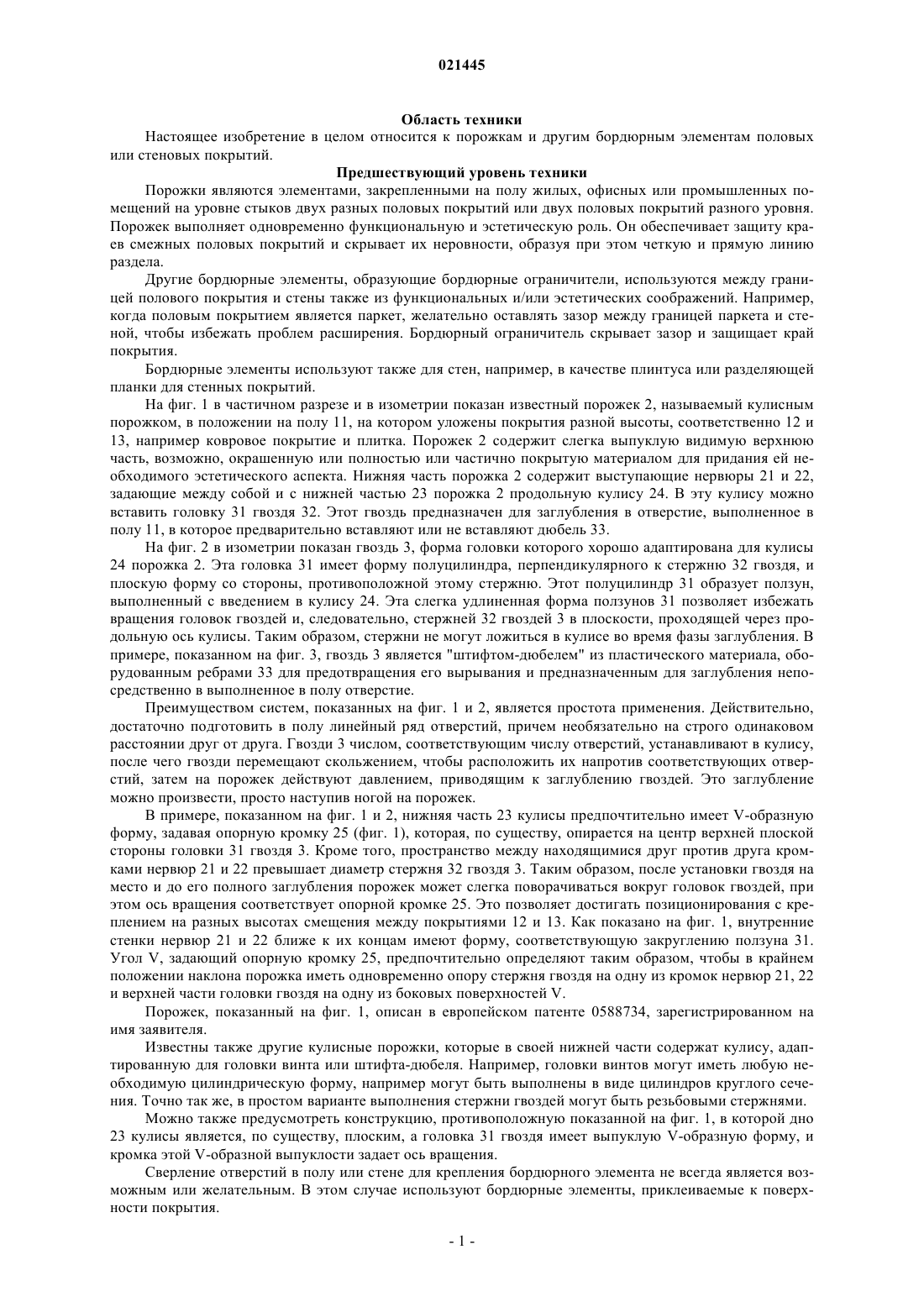

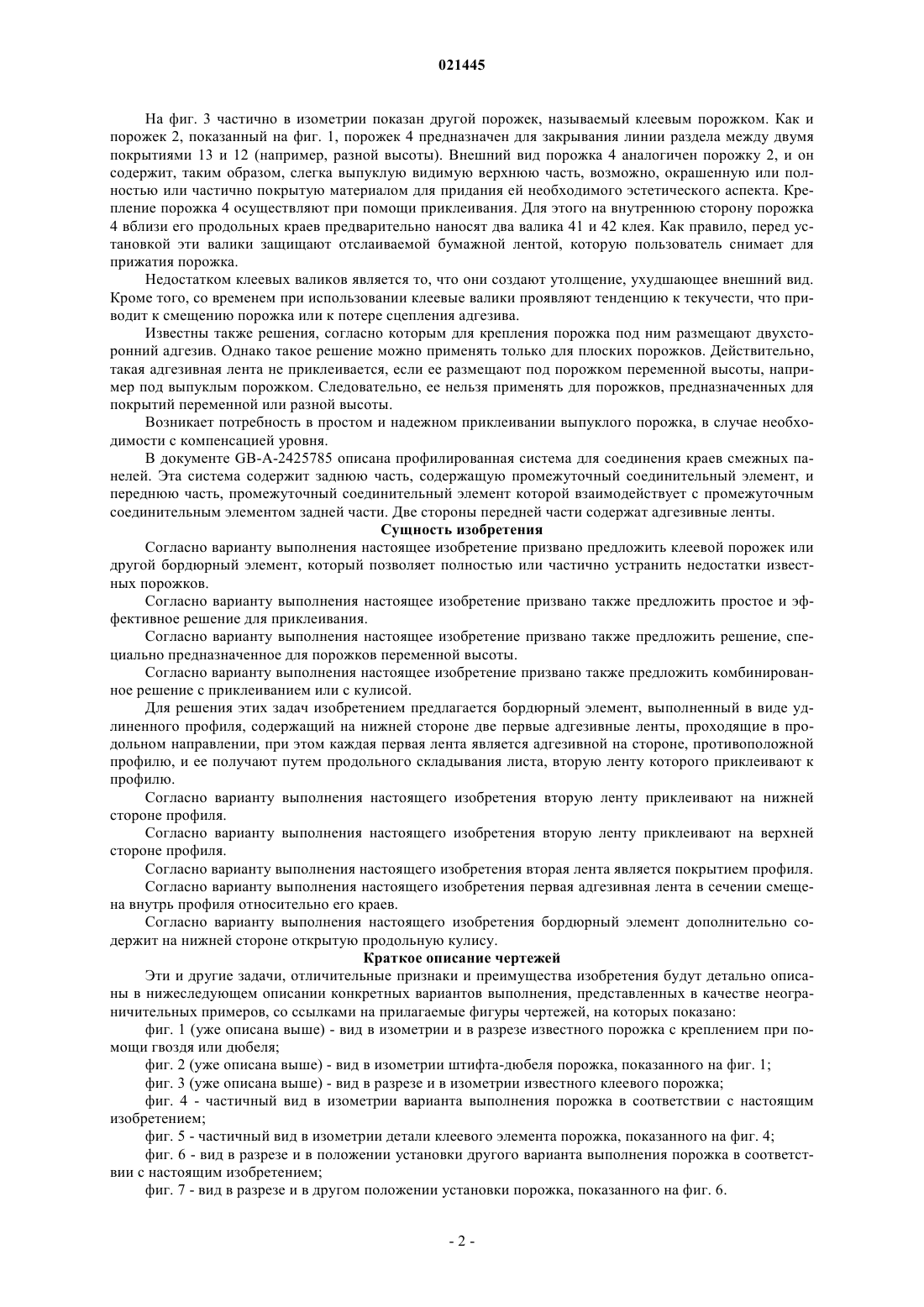

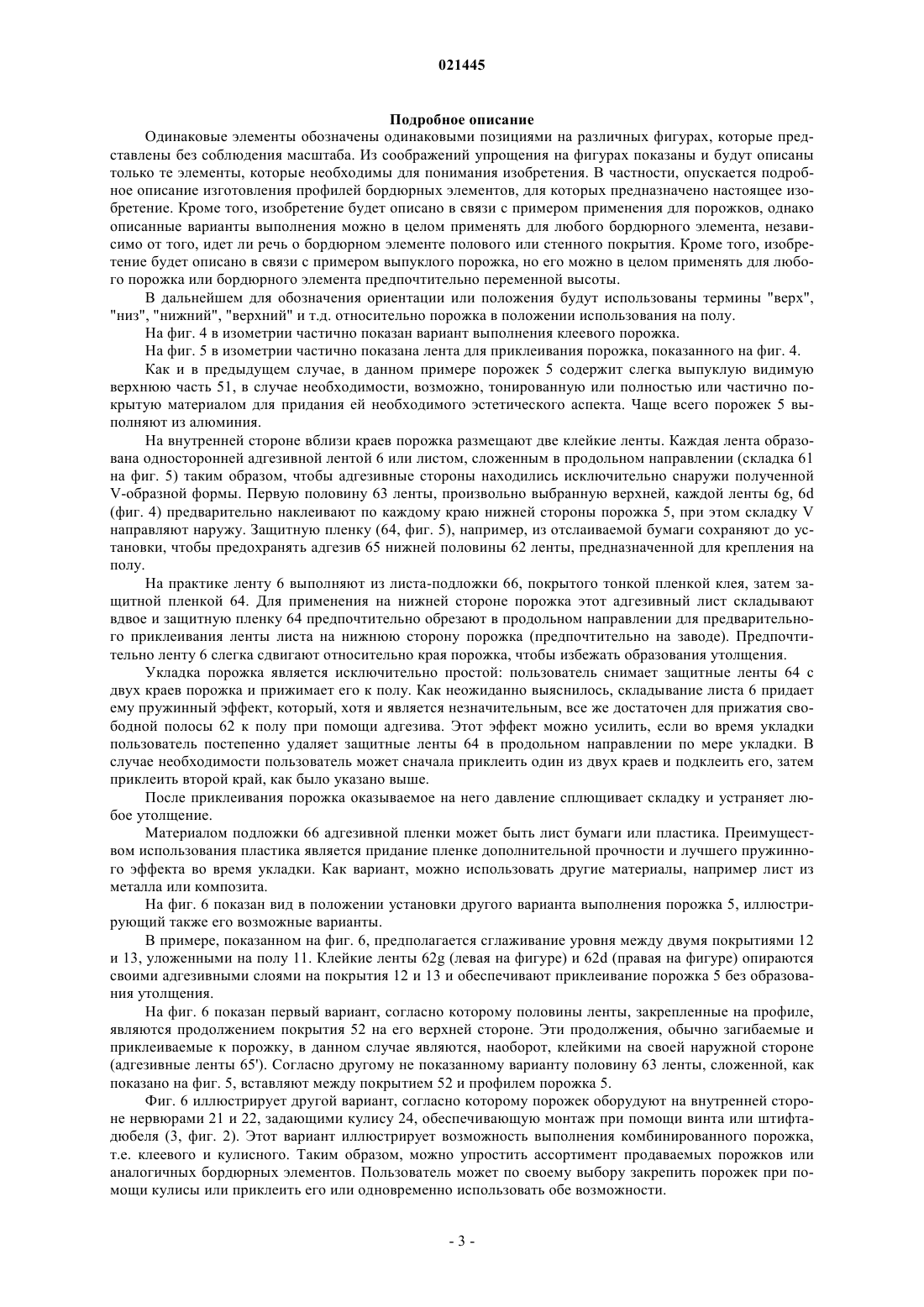

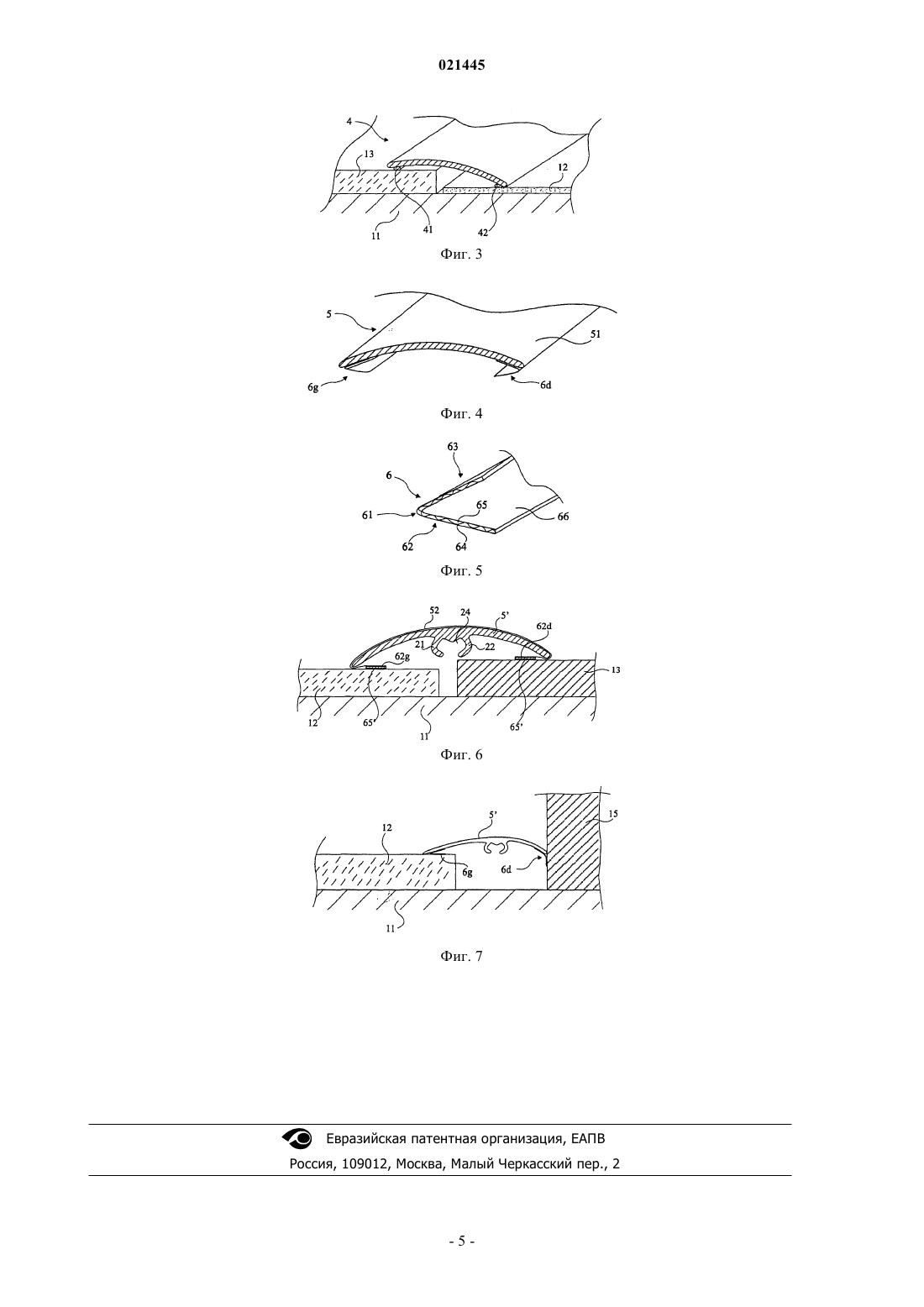

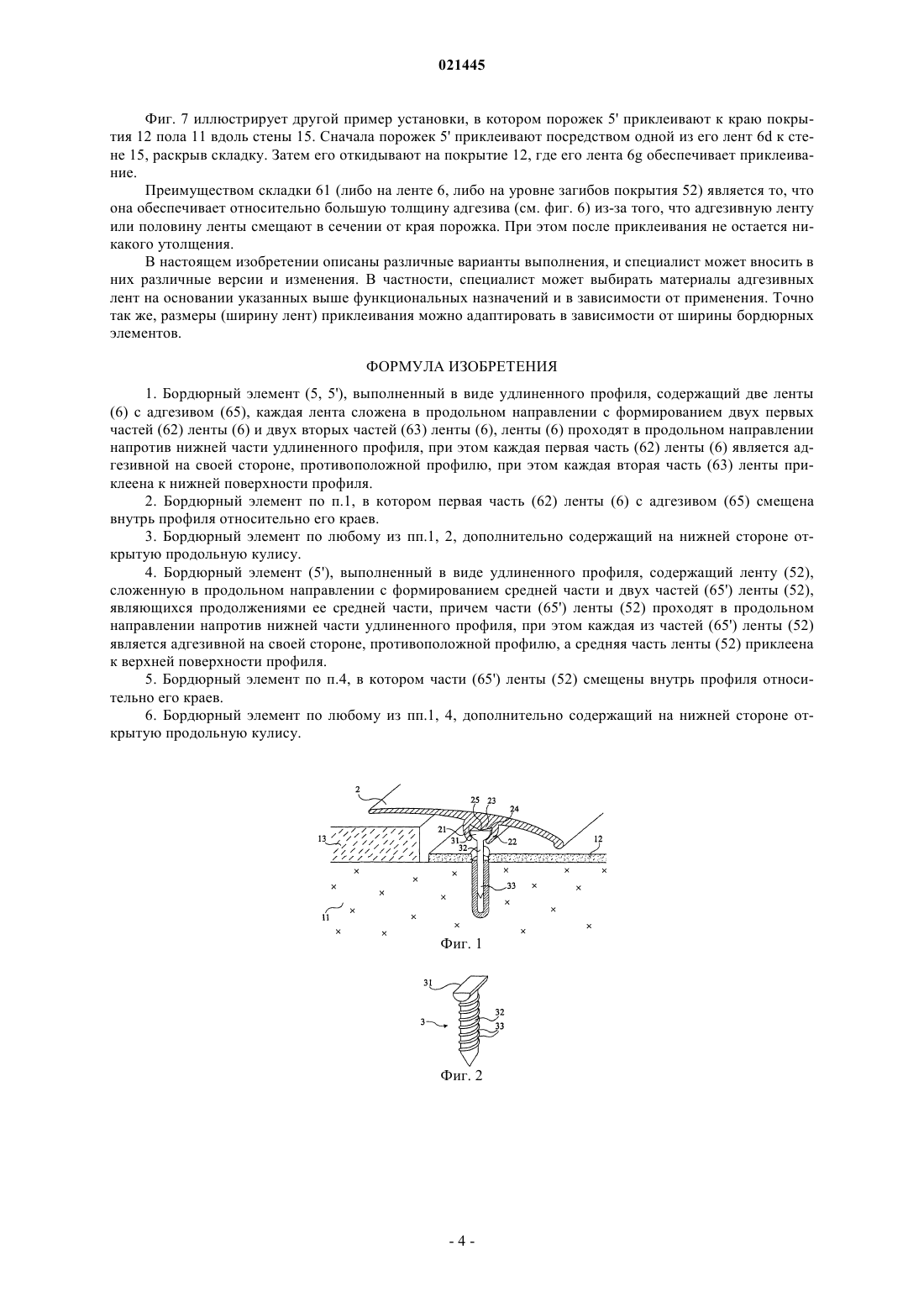

Изобретение относится к бордюрному элементу (5), образованному удлиненным профилем,содержащим на нижней стороне две первые адгезивные ленты, проходящие в продольном направлении, при этом каждая первая лента является адгезивной на своей стороне,противоположной профилю, и ее получают путем продольного складывания листа (6), вторую ленту которого приклеивают к профилю. Область техники Настоящее изобретение в целом относится к порожкам и другим бордюрным элементам половых или стеновых покрытий. Предшествующий уровень техники Порожки являются элементами, закрепленными на полу жилых, офисных или промышленных помещений на уровне стыков двух разных половых покрытий или двух половых покрытий разного уровня. Порожек выполняет одновременно функциональную и эстетическую роль. Он обеспечивает защиту краев смежных половых покрытий и скрывает их неровности, образуя при этом четкую и прямую линию раздела. Другие бордюрные элементы, образующие бордюрные ограничители, используются между границей полового покрытия и стены также из функциональных и/или эстетических соображений. Например,когда половым покрытием является паркет, желательно оставлять зазор между границей паркета и стеной, чтобы избежать проблем расширения. Бордюрный ограничитель скрывает зазор и защищает край покрытия. Бордюрные элементы используют также для стен, например, в качестве плинтуса или разделяющей планки для стенных покрытий. На фиг. 1 в частичном разрезе и в изометрии показан известный порожек 2, называемый кулисным порожком, в положении на полу 11, на котором уложены покрытия разной высоты, соответственно 12 и 13, например ковровое покрытие и плитка. Порожек 2 содержит слегка выпуклую видимую верхнюю часть, возможно, окрашенную или полностью или частично покрытую материалом для придания ей необходимого эстетического аспекта. Нижняя часть порожка 2 содержит выступающие нервюры 21 и 22,задающие между собой и с нижней частью 23 порожка 2 продольную кулису 24. В эту кулису можно вставить головку 31 гвоздя 32. Этот гвоздь предназначен для заглубления в отверстие, выполненное в полу 11, в которое предварительно вставляют или не вставляют дюбель 33. На фиг. 2 в изометрии показан гвоздь 3, форма головки которого хорошо адаптирована для кулисы 24 порожка 2. Эта головка 31 имеет форму полуцилиндра, перпендикулярного к стержню 32 гвоздя, и плоскую форму со стороны, противоположной этому стержню. Этот полуцилиндр 31 образует ползун,выполненный с введением в кулису 24. Эта слегка удлиненная форма ползунов 31 позволяет избежать вращения головок гвоздей и, следовательно, стержней 32 гвоздей 3 в плоскости, проходящей через продольную ось кулисы. Таким образом, стержни не могут ложиться в кулисе во время фазы заглубления. В примере, показанном на фиг. 3, гвоздь 3 является "штифтом-дюбелем" из пластического материала, оборудованным ребрами 33 для предотвращения его вырывания и предназначенным для заглубления непосредственно в выполненное в полу отверстие. Преимуществом систем, показанных на фиг. 1 и 2, является простота применения. Действительно,достаточно подготовить в полу линейный ряд отверстий, причем необязательно на строго одинаковом расстоянии друг от друга. Гвозди 3 числом, соответствующим числу отверстий, устанавливают в кулису,после чего гвозди перемещают скольжением, чтобы расположить их напротив соответствующих отверстий, затем на порожек действуют давлением, приводящим к заглублению гвоздей. Это заглубление можно произвести, просто наступив ногой на порожек. В примере, показанном на фиг. 1 и 2, нижняя часть 23 кулисы предпочтительно имеет V-образную форму, задавая опорную кромку 25 (фиг. 1), которая, по существу, опирается на центр верхней плоской стороны головки 31 гвоздя 3. Кроме того, пространство между находящимися друг против друга кромками нервюр 21 и 22 превышает диаметр стержня 32 гвоздя 3. Таким образом, после установки гвоздя на место и до его полного заглубления порожек может слегка поворачиваться вокруг головок гвоздей, при этом ось вращения соответствует опорной кромке 25. Это позволяет достигать позиционирования с креплением на разных высотах смещения между покрытиями 12 и 13. Как показано на фиг. 1, внутренние стенки нервюр 21 и 22 ближе к их концам имеют форму, соответствующую закруглению ползуна 31. Угол V, задающий опорную кромку 25, предпочтительно определяют таким образом, чтобы в крайнем положении наклона порожка иметь одновременно опору стержня гвоздя на одну из кромок нервюр 21, 22 и верхней части головки гвоздя на одну из боковых поверхностей V. Порожек, показанный на фиг. 1, описан в европейском патенте 0588734, зарегистрированном на имя заявителя. Известны также другие кулисные порожки, которые в своей нижней части содержат кулису, адаптированную для головки винта или штифта-дюбеля. Например, головки винтов могут иметь любую необходимую цилиндрическую форму, например могут быть выполнены в виде цилиндров круглого сечения. Точно так же, в простом варианте выполнения стержни гвоздей могут быть резьбовыми стержнями. Можно также предусмотреть конструкцию, противоположную показанной на фиг. 1, в которой дно 23 кулисы является, по существу, плоским, а головка 31 гвоздя имеет выпуклую V-образную форму, и кромка этой V-образной выпуклости задает ось вращения. Сверление отверстий в полу или стене для крепления бордюрного элемента не всегда является возможным или желательным. В этом случае используют бордюрные элементы, приклеиваемые к поверхности покрытия. На фиг. 3 частично в изометрии показан другой порожек, называемый клеевым порожком. Как и порожек 2, показанный на фиг. 1, порожек 4 предназначен для закрывания линии раздела между двумя покрытиями 13 и 12 (например, разной высоты). Внешний вид порожка 4 аналогичен порожку 2, и он содержит, таким образом, слегка выпуклую видимую верхнюю часть, возможно, окрашенную или полностью или частично покрытую материалом для придания ей необходимого эстетического аспекта. Крепление порожка 4 осуществляют при помощи приклеивания. Для этого на внутреннюю сторону порожка 4 вблизи его продольных краев предварительно наносят два валика 41 и 42 клея. Как правило, перед установкой эти валики защищают отслаиваемой бумажной лентой, которую пользователь снимает для прижатия порожка. Недостатком клеевых валиков является то, что они создают утолщение, ухудшающее внешний вид. Кроме того, со временем при использовании клеевые валики проявляют тенденцию к текучести, что приводит к смещению порожка или к потере сцепления адгезива. Известны также решения, согласно которым для крепления порожка под ним размещают двухсторонний адгезив. Однако такое решение можно применять только для плоских порожков. Действительно,такая адгезивная лента не приклеивается, если ее размещают под порожком переменной высоты, например под выпуклым порожком. Следовательно, ее нельзя применять для порожков, предназначенных для покрытий переменной или разной высоты. Возникает потребность в простом и надежном приклеивании выпуклого порожка, в случае необходимости с компенсацией уровня. В документе GB-A-2425785 описана профилированная система для соединения краев смежных панелей. Эта система содержит заднюю часть, содержащую промежуточный соединительный элемент, и переднюю часть, промежуточный соединительный элемент которой взаимодействует с промежуточным соединительным элементом задней части. Две стороны передней части содержат адгезивные ленты. Сущность изобретения Согласно варианту выполнения настоящее изобретение призвано предложить клеевой порожек или другой бордюрный элемент, который позволяет полностью или частично устранить недостатки известных порожков. Согласно варианту выполнения настоящее изобретение призвано также предложить простое и эффективное решение для приклеивания. Согласно варианту выполнения настоящее изобретение призвано также предложить решение, специально предназначенное для порожков переменной высоты. Согласно варианту выполнения настоящее изобретение призвано также предложить комбинированное решение с приклеиванием или с кулисой. Для решения этих задач изобретением предлагается бордюрный элемент, выполненный в виде удлиненного профиля, содержащий на нижней стороне две первые адгезивные ленты, проходящие в продольном направлении, при этом каждая первая лента является адгезивной на стороне, противоположной профилю, и ее получают путем продольного складывания листа, вторую ленту которого приклеивают к профилю. Согласно варианту выполнения настоящего изобретения вторую ленту приклеивают на нижней стороне профиля. Согласно варианту выполнения настоящего изобретения вторую ленту приклеивают на верхней стороне профиля. Согласно варианту выполнения настоящего изобретения вторая лента является покрытием профиля. Согласно варианту выполнения настоящего изобретения первая адгезивная лента в сечении смещена внутрь профиля относительно его краев. Согласно варианту выполнения настоящего изобретения бордюрный элемент дополнительно содержит на нижней стороне открытую продольную кулису. Краткое описание чертежей Эти и другие задачи, отличительные признаки и преимущества изобретения будут детально описаны в нижеследующем описании конкретных вариантов выполнения, представленных в качестве неограничительных примеров, со ссылками на прилагаемые фигуры чертежей, на которых показано: фиг. 1 (уже описана выше) - вид в изометрии и в разрезе известного порожка с креплением при помощи гвоздя или дюбеля; фиг. 2 (уже описана выше) - вид в изометрии штифта-дюбеля порожка, показанного на фиг. 1; фиг. 3 (уже описана выше) - вид в разрезе и в изометрии известного клеевого порожка; фиг. 4 - частичный вид в изометрии варианта выполнения порожка в соответствии с настоящим изобретением; фиг. 5 - частичный вид в изометрии детали клеевого элемента порожка, показанного на фиг. 4; фиг. 6 - вид в разрезе и в положении установки другого варианта выполнения порожка в соответствии с настоящим изобретением; фиг. 7 - вид в разрезе и в другом положении установки порожка, показанного на фиг. 6. Подробное описание Одинаковые элементы обозначены одинаковыми позициями на различных фигурах, которые представлены без соблюдения масштаба. Из соображений упрощения на фигурах показаны и будут описаны только те элементы, которые необходимы для понимания изобретения. В частности, опускается подробное описание изготовления профилей бордюрных элементов, для которых предназначено настоящее изобретение. Кроме того, изобретение будет описано в связи с примером применения для порожков, однако описанные варианты выполнения можно в целом применять для любого бордюрного элемента, независимо от того, идет ли речь о бордюрном элементе полового или стенного покрытия. Кроме того, изобретение будет описано в связи с примером выпуклого порожка, но его можно в целом применять для любого порожка или бордюрного элемента предпочтительно переменной высоты. В дальнейшем для обозначения ориентации или положения будут использованы термины "верх","низ", "нижний", "верхний" и т.д. относительно порожка в положении использования на полу. На фиг. 4 в изометрии частично показан вариант выполнения клеевого порожка. На фиг. 5 в изометрии частично показана лента для приклеивания порожка, показанного на фиг. 4. Как и в предыдущем случае, в данном примере порожек 5 содержит слегка выпуклую видимую верхнюю часть 51, в случае необходимости, возможно, тонированную или полностью или частично покрытую материалом для придания ей необходимого эстетического аспекта. Чаще всего порожек 5 выполняют из алюминия. На внутренней стороне вблизи краев порожка размещают две клейкие ленты. Каждая лента образована односторонней адгезивной лентой 6 или листом, сложенным в продольном направлении (складка 61 на фиг. 5) таким образом, чтобы адгезивные стороны находились исключительно снаружи полученной(фиг. 4) предварительно наклеивают по каждому краю нижней стороны порожка 5, при этом складку V направляют наружу. Защитную пленку (64, фиг. 5), например, из отслаиваемой бумаги сохраняют до установки, чтобы предохранять адгезив 65 нижней половины 62 ленты, предназначенной для крепления на полу. На практике ленту 6 выполняют из листа-подложки 66, покрытого тонкой пленкой клея, затем защитной пленкой 64. Для применения на нижней стороне порожка этот адгезивный лист складывают вдвое и защитную пленку 64 предпочтительно обрезают в продольном направлении для предварительного приклеивания ленты листа на нижнюю сторону порожка (предпочтительно на заводе). Предпочтительно ленту 6 слегка сдвигают относительно края порожка, чтобы избежать образования утолщения. Укладка порожка является исключительно простой: пользователь снимает защитные ленты 64 с двух краев порожка и прижимает его к полу. Как неожиданно выяснилось, складывание листа 6 придает ему пружинный эффект, который, хотя и является незначительным, все же достаточен для прижатия свободной полосы 62 к полу при помощи адгезива. Этот эффект можно усилить, если во время укладки пользователь постепенно удаляет защитные ленты 64 в продольном направлении по мере укладки. В случае необходимости пользователь может сначала приклеить один из двух краев и подклеить его, затем приклеить второй край, как было указано выше. После приклеивания порожка оказываемое на него давление сплющивает складку и устраняет любое утолщение. Материалом подложки 66 адгезивной пленки может быть лист бумаги или пластика. Преимуществом использования пластика является придание пленке дополнительной прочности и лучшего пружинного эффекта во время укладки. Как вариант, можно использовать другие материалы, например лист из металла или композита. На фиг. 6 показан вид в положении установки другого варианта выполнения порожка 5, иллюстрирующий также его возможные варианты. В примере, показанном на фиг. 6, предполагается сглаживание уровня между двумя покрытиями 12 и 13, уложенными на полу 11. Клейкие ленты 62g (левая на фигуре) и 62d (правая на фигуре) опираются своими адгезивными слоями на покрытия 12 и 13 и обеспечивают приклеивание порожка 5 без образования утолщения. На фиг. 6 показан первый вариант, согласно которому половины ленты, закрепленные на профиле,являются продолжением покрытия 52 на его верхней стороне. Эти продолжения, обычно загибаемые и приклеиваемые к порожку, в данном случае являются, наоборот, клейкими на своей наружной стороне(адгезивные ленты 65'). Согласно другому не показанному варианту половину 63 ленты, сложенной, как показано на фиг. 5, вставляют между покрытием 52 и профилем порожка 5. Фиг. 6 иллюстрирует другой вариант, согласно которому порожек оборудуют на внутренней стороне нервюрами 21 и 22, задающими кулису 24, обеспечивающую монтаж при помощи винта или штифтадюбеля (3, фиг. 2). Этот вариант иллюстрирует возможность выполнения комбинированного порожка,т.е. клеевого и кулисного. Таким образом, можно упростить ассортимент продаваемых порожков или аналогичных бордюрных элементов. Пользователь может по своему выбору закрепить порожек при помощи кулисы или приклеить его или одновременно использовать обе возможности. Фиг. 7 иллюстрирует другой пример установки, в котором порожек 5' приклеивают к краю покрытия 12 пола 11 вдоль стены 15. Сначала порожек 5' приклеивают посредством одной из его лент 6d к стене 15, раскрыв складку. Затем его откидывают на покрытие 12, где его лента 6g обеспечивает приклеивание. Преимуществом складки 61 (либо на ленте 6, либо на уровне загибов покрытия 52) является то, что она обеспечивает относительно большую толщину адгезива (см. фиг. 6) из-за того, что адгезивную ленту или половину ленты смещают в сечении от края порожка. При этом после приклеивания не остается никакого утолщения. В настоящем изобретении описаны различные варианты выполнения, и специалист может вносить в них различные версии и изменения. В частности, специалист может выбирать материалы адгезивных лент на основании указанных выше функциональных назначений и в зависимости от применения. Точно так же, размеры (ширину лент) приклеивания можно адаптировать в зависимости от ширины бордюрных элементов. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Бордюрный элемент (5, 5'), выполненный в виде удлиненного профиля, содержащий две ленты(6) с адгезивом (65), каждая лента сложена в продольном направлении с формированием двух первых частей (62) ленты (6) и двух вторых частей (63) ленты (6), ленты (6) проходят в продольном направлении напротив нижней части удлиненного профиля, при этом каждая первая часть (62) ленты (6) является адгезивной на своей стороне, противоположной профилю, при этом каждая вторая часть (63) ленты приклеена к нижней поверхности профиля. 2. Бордюрный элемент по п.1, в котором первая часть (62) ленты (6) с адгезивом (65) смещена внутрь профиля относительно его краев. 3. Бордюрный элемент по любому из пп.1, 2, дополнительно содержащий на нижней стороне открытую продольную кулису. 4. Бордюрный элемент (5'), выполненный в виде удлиненного профиля, содержащий ленту (52),сложенную в продольном направлении с формированием средней части и двух частей (65') ленты (52),являющихся продолжениями ее средней части, причем части (65') ленты (52) проходят в продольном направлении напротив нижней части удлиненного профиля, при этом каждая из частей (65') ленты (52) является адгезивной на своей стороне, противоположной профилю, а средняя часть ленты (52) приклеена к верхней поверхности профиля. 5. Бордюрный элемент по п.4, в котором части (65') ленты (52) смещены внутрь профиля относительно его краев. 6. Бордюрный элемент по любому из пп.1, 4, дополнительно содержащий на нижней стороне открытую продольную кулису.
