Кнопочный переключатель с противозаклинивающим устройством

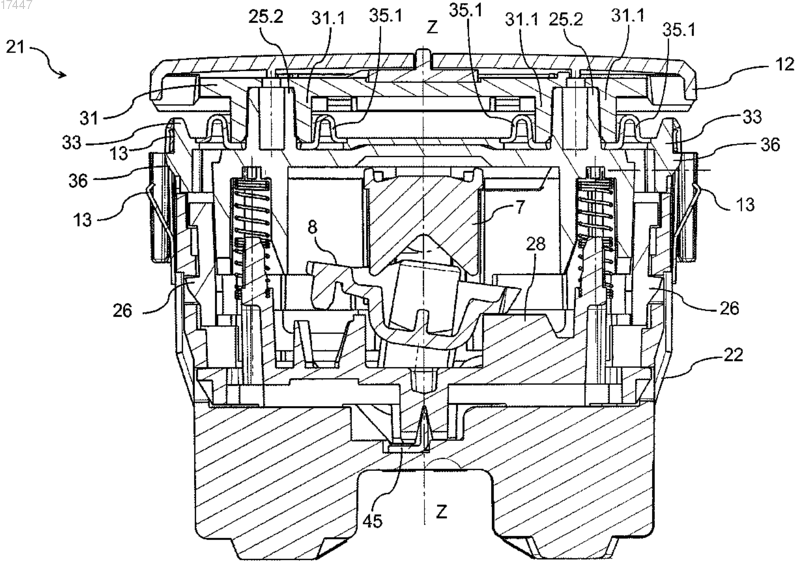

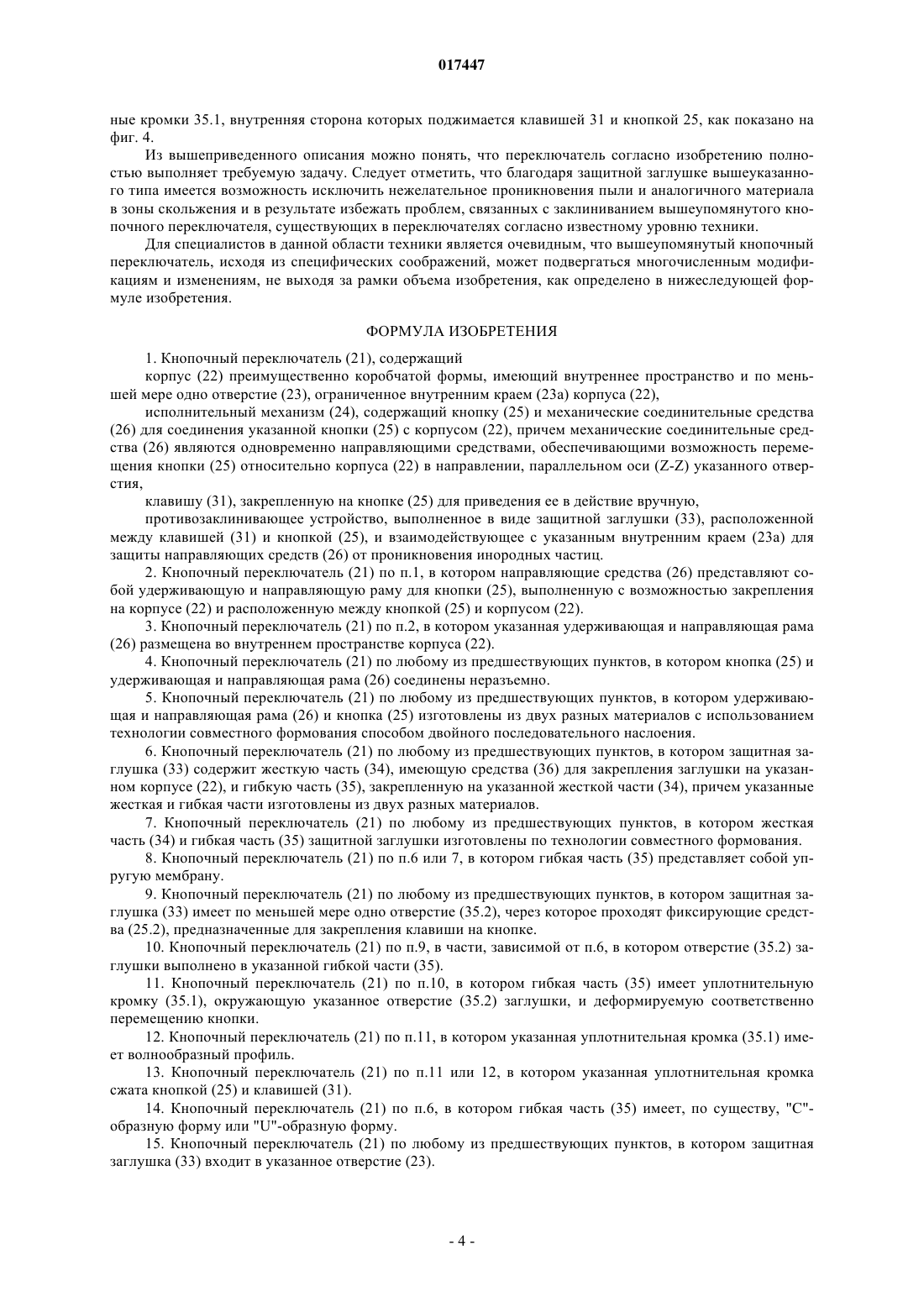

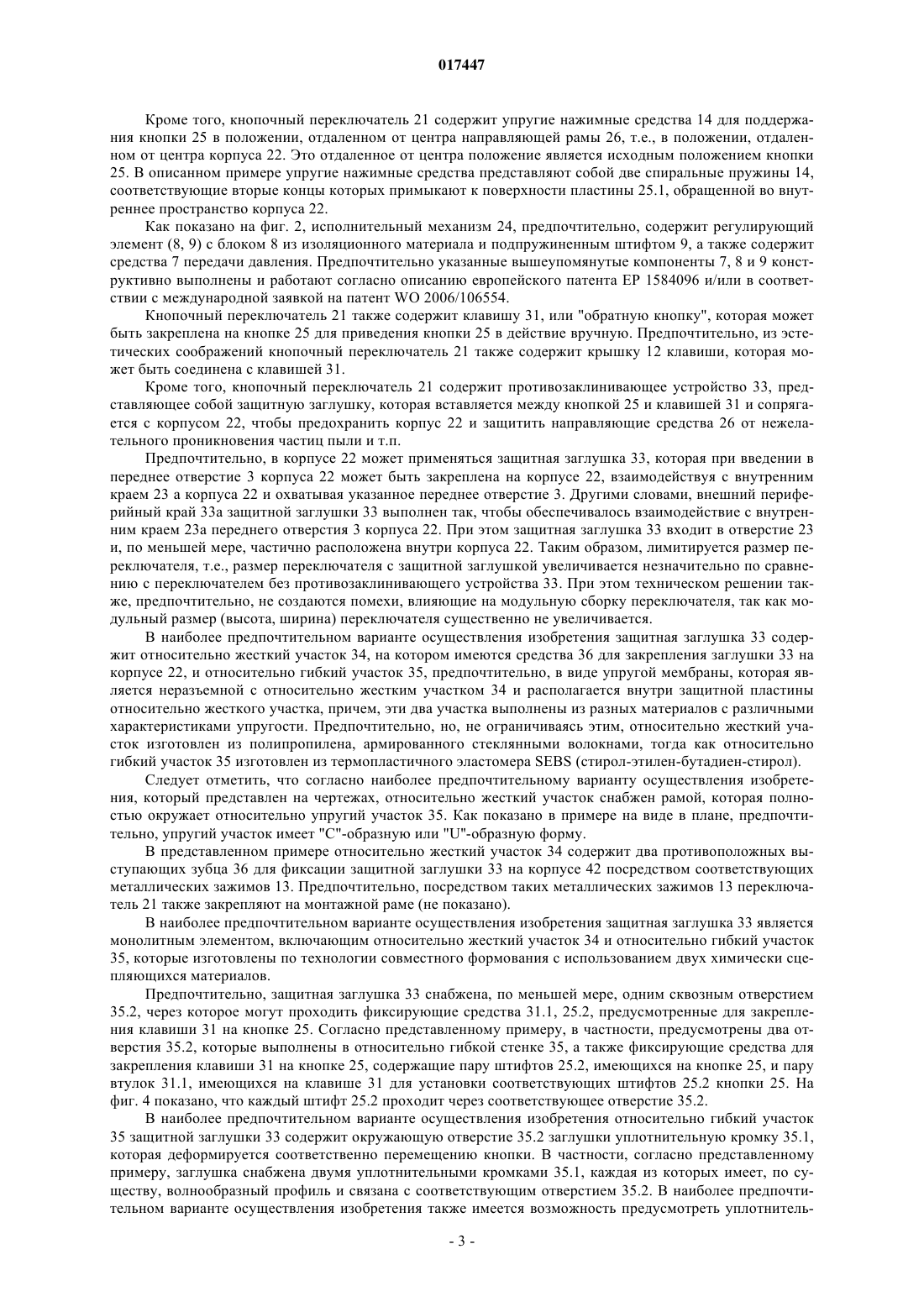

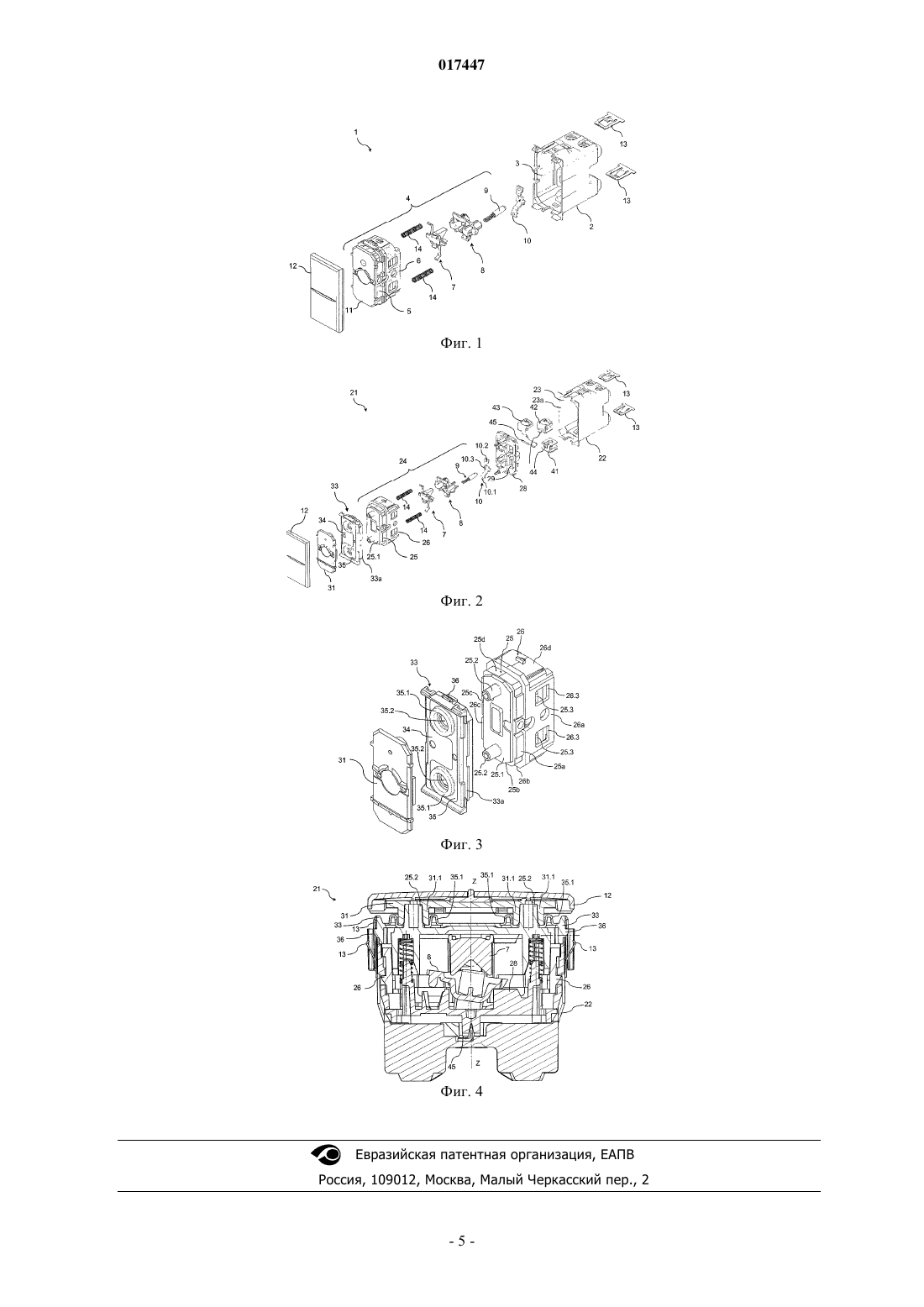

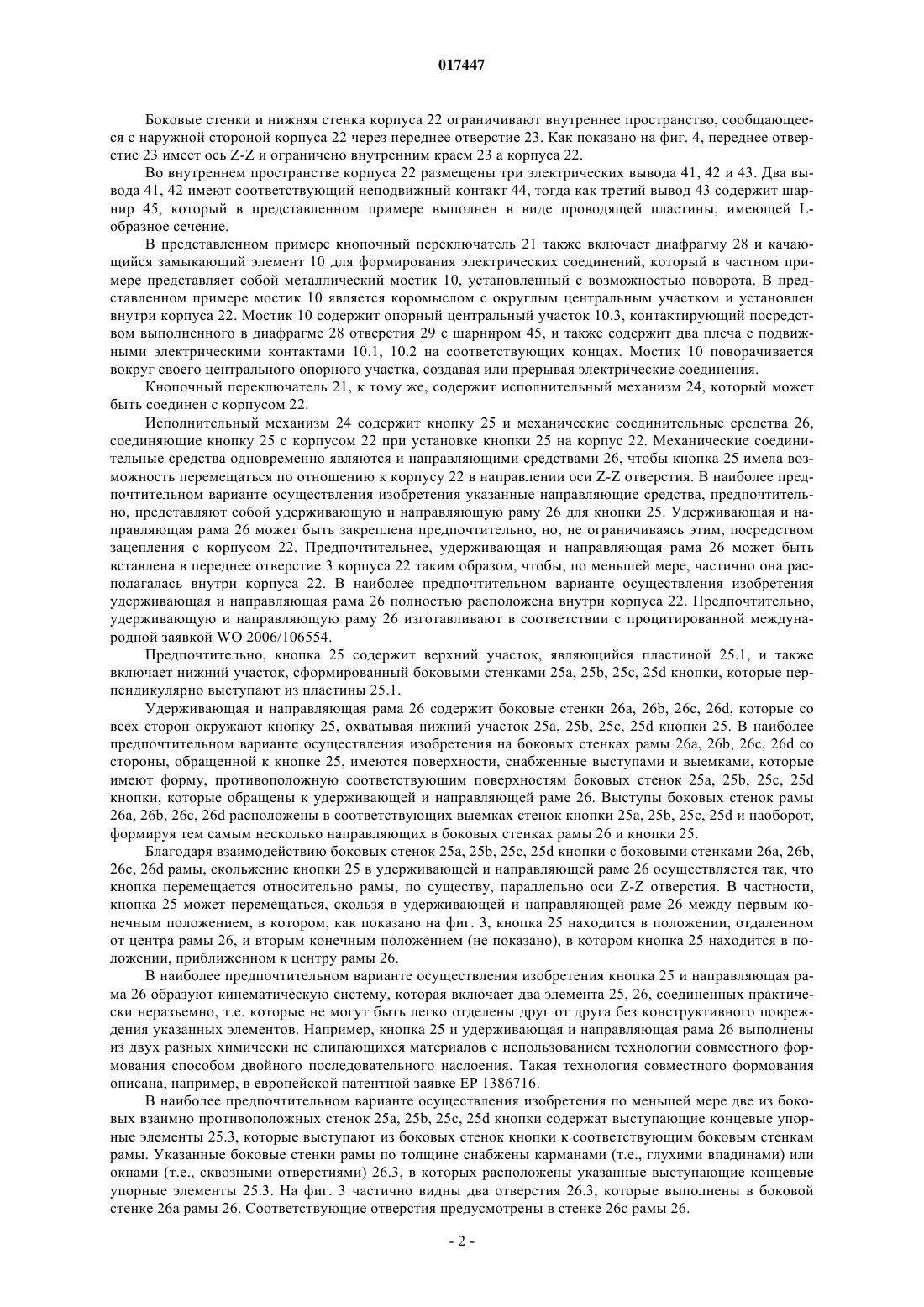

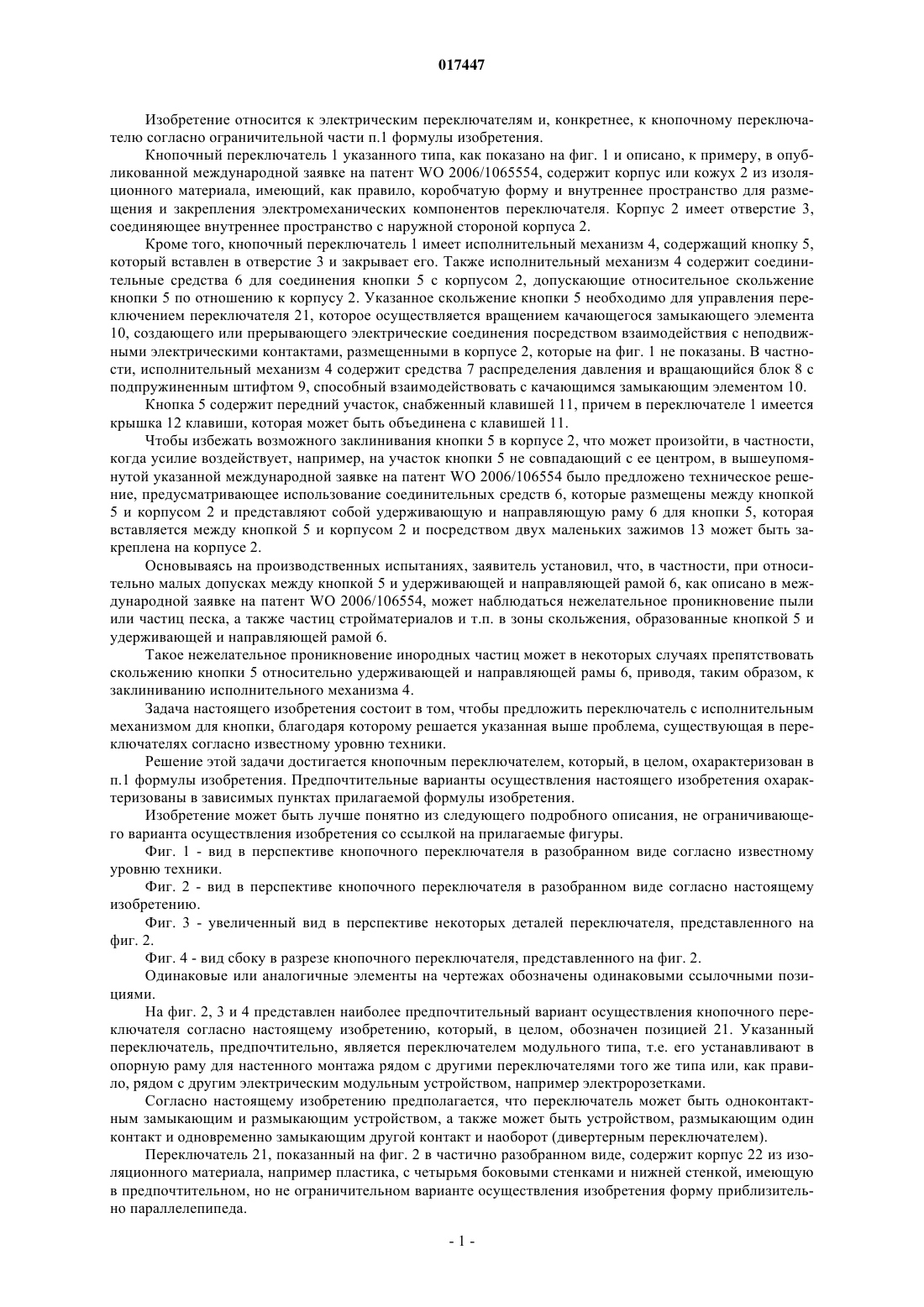

Описан кнопочный переключатель (21), содержащий корпус (22) преимущественно коробчатой формы, имеющий внутреннее пространство, причем корпус (22) имеет по меньшей мере одно отверстие (23), сообщающееся с внутренним пространством и имеющее ось (Z-Z), при этом указанное отверстие (23) ограничивается внутренним краем (23 а) корпуса (22); исполнительный механизм (24), содержащий кнопку (25) и механические соединительные средства (26) для соединения указанной кнопки (25) с корпусом (22), причем, механические соединительные средства являются одновременно направляющими средствами (26), чтобы кнопка (25) имела возможность перемещаться по отношению к корпусу (22) в направлении, в общем, параллельном указанной оси (Z-Z) отверстия; клавишу (31), которая может быть закреплена на кнопке (25) для приведения кнопки в действие вручную; противозаклинивающее устройство, представляющее собой защитную заглушку (33), которая вставляется между клавишей (31) и кнопкой (25) и благодаря взаимодействию с указанным внутренним краем (23 а) может применяться в корпуса (22) для защиты направляющих средств (26) от нежелательного проникновения частиц пыли и т.п. 017447 Изобретение относится к электрическим переключателям и, конкретнее, к кнопочному переключателю согласно ограничительной части п.1 формулы изобретения. Кнопочный переключатель 1 указанного типа, как показано на фиг. 1 и описано, к примеру, в опубликованной международной заявке на патент WO 2006/1065554, содержит корпус или кожух 2 из изоляционного материала, имеющий, как правило, коробчатую форму и внутреннее пространство для размещения и закрепления электромеханических компонентов переключателя. Корпус 2 имеет отверстие 3,соединяющее внутреннее пространство с наружной стороной корпуса 2. Кроме того, кнопочный переключатель 1 имеет исполнительный механизм 4, содержащий кнопку 5,который вставлен в отверстие 3 и закрывает его. Также исполнительный механизм 4 содержит соединительные средства 6 для соединения кнопки 5 с корпусом 2, допускающие относительное скольжение кнопки 5 по отношению к корпусу 2. Указанное скольжение кнопки 5 необходимо для управления переключением переключателя 21, которое осуществляется вращением качающегося замыкающего элемента 10, создающего или прерывающего электрические соединения посредством взаимодействия с неподвижными электрическими контактами, размещенными в корпусе 2, которые на фиг. 1 не показаны. В частности, исполнительный механизм 4 содержит средства 7 распределения давления и вращающийся блок 8 с подпружиненным штифтом 9, способный взаимодействовать с качающимся замыкающим элементом 10. Кнопка 5 содержит передний участок, снабженный клавишей 11, причем в переключателе 1 имеется крышка 12 клавиши, которая может быть объединена с клавишей 11. Чтобы избежать возможного заклинивания кнопки 5 в корпусе 2, что может произойти, в частности,когда усилие воздействует, например, на участок кнопки 5 не совпадающий с ее центром, в вышеупомянутой указанной международной заявке на патент WO 2006/106554 было предложено техническое решение, предусматривающее использование соединительных средств 6, которые размещены между кнопкой 5 и корпусом 2 и представляют собой удерживающую и направляющую раму 6 для кнопки 5, которая вставляется между кнопкой 5 и корпусом 2 и посредством двух маленьких зажимов 13 может быть закреплена на корпусе 2. Основываясь на производственных испытаниях, заявитель установил, что, в частности, при относительно малых допусках между кнопкой 5 и удерживающей и направляющей рамой 6, как описано в международной заявке на патент WO 2006/106554, может наблюдаться нежелательное проникновение пыли или частиц песка, а также частиц стройматериалов и т.п. в зоны скольжения, образованные кнопкой 5 и удерживающей и направляющей рамой 6. Такое нежелательное проникновение инородных частиц может в некоторых случаях препятствовать скольжению кнопки 5 относительно удерживающей и направляющей рамы 6, приводя, таким образом, к заклиниванию исполнительного механизма 4. Задача настоящего изобретения состоит в том, чтобы предложить переключатель с исполнительным механизмом для кнопки, благодаря которому решается указанная выше проблема, существующая в переключателях согласно известному уровню техники. Решение этой задачи достигается кнопочным переключателем, который, в целом, охарактеризован в п.1 формулы изобретения. Предпочтительные варианты осуществления настоящего изобретения охарактеризованы в зависимых пунктах прилагаемой формулы изобретения. Изобретение может быть лучше понятно из следующего подробного описания, не ограничивающего варианта осуществления изобретения со ссылкой на прилагаемые фигуры. Фиг. 1 - вид в перспективе кнопочного переключателя в разобранном виде согласно известному уровню техники. Фиг. 2 - вид в перспективе кнопочного переключателя в разобранном виде согласно настоящему изобретению. Фиг. 3 - увеличенный вид в перспективе некоторых деталей переключателя, представленного на фиг. 2. Фиг. 4 - вид сбоку в разрезе кнопочного переключателя, представленного на фиг. 2. Одинаковые или аналогичные элементы на чертежах обозначены одинаковыми ссылочными позициями. На фиг. 2, 3 и 4 представлен наиболее предпочтительный вариант осуществления кнопочного переключателя согласно настоящему изобретению, который, в целом, обозначен позицией 21. Указанный переключатель, предпочтительно, является переключателем модульного типа, т.е. его устанавливают в опорную раму для настенного монтажа рядом с другими переключателями того же типа или, как правило, рядом с другим электрическим модульным устройством, например электророзетками. Согласно настоящему изобретению предполагается, что переключатель может быть одноконтактным замыкающим и размыкающим устройством, а также может быть устройством, размыкающим один контакт и одновременно замыкающим другой контакт и наоборот (дивертерным переключателем). Переключатель 21, показанный на фиг. 2 в частично разобранном виде, содержит корпус 22 из изоляционного материала, например пластика, с четырьмя боковыми стенками и нижней стенкой, имеющую в предпочтительном, но не ограничительном варианте осуществления изобретения форму приблизительно параллелепипеда.-1 017447 Боковые стенки и нижняя стенка корпуса 22 ограничивают внутреннее пространство, сообщающееся с наружной стороной корпуса 22 через переднее отверстие 23. Как показано на фиг. 4, переднее отверстие 23 имеет ось Z-Z и ограничено внутренним краем 23 а корпуса 22. Во внутреннем пространстве корпуса 22 размещены три электрических вывода 41, 42 и 43. Два вывода 41, 42 имеют соответствующий неподвижный контакт 44, тогда как третий вывод 43 содержит шарнир 45, который в представленном примере выполнен в виде проводящей пластины, имеющей Lобразное сечение. В представленном примере кнопочный переключатель 21 также включает диафрагму 28 и качающийся замыкающий элемент 10 для формирования электрических соединений, который в частном примере представляет собой металлический мостик 10, установленный с возможностью поворота. В представленном примере мостик 10 является коромыслом с округлым центральным участком и установлен внутри корпуса 22. Мостик 10 содержит опорный центральный участок 10.3, контактирующий посредством выполненного в диафрагме 28 отверстия 29 с шарниром 45, и также содержит два плеча с подвижными электрическими контактами 10.1, 10.2 на соответствующих концах. Мостик 10 поворачивается вокруг своего центрального опорного участка, создавая или прерывая электрические соединения. Кнопочный переключатель 21, к тому же, содержит исполнительный механизм 24, который может быть соединен с корпусом 22. Исполнительный механизм 24 содержит кнопку 25 и механические соединительные средства 26,соединяющие кнопку 25 с корпусом 22 при установке кнопки 25 на корпус 22. Механические соединительные средства одновременно являются и направляющими средствами 26, чтобы кнопка 25 имела возможность перемещаться по отношению к корпусу 22 в направлении оси Z-Z отверстия. В наиболее предпочтительном варианте осуществления изобретения указанные направляющие средства, предпочтительно, представляют собой удерживающую и направляющую раму 26 для кнопки 25. Удерживающая и направляющая рама 26 может быть закреплена предпочтительно, но, не ограничиваясь этим, посредством зацепления с корпусом 22. Предпочтительнее, удерживающая и направляющая рама 26 может быть вставлена в переднее отверстие 3 корпуса 22 таким образом, чтобы, по меньшей мере, частично она располагалась внутри корпуса 22. В наиболее предпочтительном варианте осуществления изобретения удерживающая и направляющая рама 26 полностью расположена внутри корпуса 22. Предпочтительно,удерживающую и направляющую раму 26 изготавливают в соответствии с процитированной международной заявкой WO 2006/106554. Предпочтительно, кнопка 25 содержит верхний участок, являющийся пластиной 25.1, и также включает нижний участок, сформированный боковыми стенками 25a, 25b, 25 с, 25d кнопки, которые перпендикулярно выступают из пластины 25.1. Удерживающая и направляющая рама 26 содержит боковые стенки 26a, 26b, 26 с, 26d, которые со всех сторон окружают кнопку 25, охватывая нижний участок 25a, 25b, 25 с, 25d кнопки 25. В наиболее предпочтительном варианте осуществления изобретения на боковых стенках рамы 26 а, 26b, 26c, 26d со стороны, обращенной к кнопке 25, имеются поверхности, снабженные выступами и выемками, которые имеют форму, противоположную соответствующим поверхностям боковых стенок 25 а, 25b, 25c, 25d кнопки, которые обращены к удерживающей и направляющей раме 26. Выступы боковых стенок рамы 26 а, 26b, 26c, 26d расположены в соответствующих выемках стенок кнопки 25 а, 25b, 25c, 25d и наоборот,формируя тем самым несколько направляющих в боковых стенках рамы 26 и кнопки 25. Благодаря взаимодействию боковых стенок 25 а, 25b, 25c, 25d кнопки с боковыми стенками 26 а, 26b,26c, 26d рамы, скольжение кнопки 25 в удерживающей и направляющей раме 26 осуществляется так, что кнопка перемещается относительно рамы, по существу, параллельно оси Z-Z отверстия. В частности,кнопка 25 может перемещаться, скользя в удерживающей и направляющей раме 26 между первым конечным положением, в котором, как показано на фиг. 3, кнопка 25 находится в положении, отдаленном от центра рамы 26, и вторым конечным положением (не показано), в котором кнопка 25 находится в положении, приближенном к центру рамы 26. В наиболее предпочтительном варианте осуществления изобретения кнопка 25 и направляющая рама 26 образуют кинематическую систему, которая включает два элемента 25, 26, соединенных практически неразъемно, т.е. которые не могут быть легко отделены друг от друга без конструктивного повреждения указанных элементов. Например, кнопка 25 и удерживающая и направляющая рама 26 выполнены из двух разных химически не слипающихся материалов с использованием технологии совместного формования способом двойного последовательного наслоения. Такая технология совместного формования описана, например, в европейской патентной заявке ЕР 1386716. В наиболее предпочтительном варианте осуществления изобретения по меньшей мере две из боковых взаимно противоположных стенок 25 а, 25b, 25c, 25d кнопки содержат выступающие концевые упорные элементы 25.3, которые выступают из боковых стенок кнопки к соответствующим боковым стенкам рамы. Указанные боковые стенки рамы по толщине снабжены карманами (т.е., глухими впадинами) или окнами (т.е., сквозными отверстиями) 26.3, в которых расположены указанные выступающие концевые упорные элементы 25.3. На фиг. 3 частично видны два отверстия 26.3, которые выполнены в боковой стенке 26 а рамы 26. Соответствующие отверстия предусмотрены в стенке 26 с рамы 26.-2 017447 Кроме того, кнопочный переключатель 21 содержит упругие нажимные средства 14 для поддержания кнопки 25 в положении, отдаленном от центра направляющей рамы 26, т.е., в положении, отдаленном от центра корпуса 22. Это отдаленное от центра положение является исходным положением кнопки 25. В описанном примере упругие нажимные средства представляют собой две спиральные пружины 14,соответствующие вторые концы которых примыкают к поверхности пластины 25.1, обращенной во внутреннее пространство корпуса 22. Как показано на фиг. 2, исполнительный механизм 24, предпочтительно, содержит регулирующий элемент (8, 9) с блоком 8 из изоляционного материала и подпружиненным штифтом 9, а также содержит средства 7 передачи давления. Предпочтительно указанные вышеупомянутые компоненты 7, 8 и 9 конструктивно выполнены и работают согласно описанию европейского патента ЕР 1584096 и/или в соответствии с международной заявкой на патент WO 2006/106554. Кнопочный переключатель 21 также содержит клавишу 31, или "обратную кнопку", которая может быть закреплена на кнопке 25 для приведения кнопки 25 в действие вручную. Предпочтительно, из эстетических соображений кнопочный переключатель 21 также содержит крышку 12 клавиши, которая может быть соединена с клавишей 31. Кроме того, кнопочный переключатель 21 содержит противозаклинивающее устройство 33, представляющее собой защитную заглушку, которая вставляется между кнопкой 25 и клавишей 31 и сопрягается с корпусом 22, чтобы предохранить корпус 22 и защитить направляющие средства 26 от нежелательного проникновения частиц пыли и т.п. Предпочтительно, в корпусе 22 может применяться защитная заглушка 33, которая при введении в переднее отверстие 3 корпуса 22 может быть закреплена на корпусе 22, взаимодействуя с внутренним краем 23 а корпуса 22 и охватывая указанное переднее отверстие 3. Другими словами, внешний периферийный край 33 а защитной заглушки 33 выполнен так, чтобы обеспечивалось взаимодействие с внутренним краем 23 а переднего отверстия 3 корпуса 22. При этом защитная заглушка 33 входит в отверстие 23 и, по меньшей мере, частично расположена внутри корпуса 22. Таким образом, лимитируется размер переключателя, т.е., размер переключателя с защитной заглушкой увеличивается незначительно по сравнению с переключателем без противозаклинивающего устройства 33. При этом техническом решении также, предпочтительно, не создаются помехи, влияющие на модульную сборку переключателя, так как модульный размер (высота, ширина) переключателя существенно не увеличивается. В наиболее предпочтительном варианте осуществления изобретения защитная заглушка 33 содержит относительно жесткий участок 34, на котором имеются средства 36 для закрепления заглушки 33 на корпусе 22, и относительно гибкий участок 35, предпочтительно, в виде упругой мембраны, которая является неразъемной с относительно жестким участком 34 и располагается внутри защитной пластины относительно жесткого участка, причем, эти два участка выполнены из разных материалов с различными характеристиками упругости. Предпочтительно, но, не ограничиваясь этим, относительно жесткий участок изготовлен из полипропилена, армированного стеклянными волокнами, тогда как относительно гибкий участок 35 изготовлен из термопластичного эластомера SEBS (стирол-этилен-бутадиен-стирол). Следует отметить, что согласно наиболее предпочтительному варианту осуществления изобретения, который представлен на чертежах, относительно жесткий участок снабжен рамой, которая полностью окружает относительно упругий участок 35. Как показано в примере на виде в плане, предпочтительно, упругий участок имеет "С"-образную или "U-образную форму. В представленном примере относительно жесткий участок 34 содержит два противоположных выступающих зубца 36 для фиксации защитной заглушки 33 на корпусе 42 посредством соответствующих металлических зажимов 13. Предпочтительно, посредством таких металлических зажимов 13 переключатель 21 также закрепляют на монтажной раме (не показано). В наиболее предпочтительном варианте осуществления изобретения защитная заглушка 33 является монолитным элементом, включающим относительно жесткий участок 34 и относительно гибкий участок 35, которые изготовлены по технологии совместного формования с использованием двух химически сцепляющихся материалов. Предпочтительно, защитная заглушка 33 снабжена, по меньшей мере, одним сквозным отверстием 35.2, через которое могут проходить фиксирующие средства 31.1, 25.2, предусмотренные для закрепления клавиши 31 на кнопке 25. Согласно представленному примеру, в частности, предусмотрены два отверстия 35.2, которые выполнены в относительно гибкой стенке 35, а также фиксирующие средства для закрепления клавиши 31 на кнопке 25, содержащие пару штифтов 25.2, имеющихся на кнопке 25, и пару втулок 31.1, имеющихся на клавише 31 для установки соответствующих штифтов 25.2 кнопки 25. На фиг. 4 показано, что каждый штифт 25.2 проходит через соответствующее отверстие 35.2. В наиболее предпочтительном варианте осуществления изобретения относительно гибкий участок 35 защитной заглушки 33 содержит окружающую отверстие 35.2 заглушки уплотнительную кромку 35.1,которая деформируется соответственно перемещению кнопки. В частности, согласно представленному примеру, заглушка снабжена двумя уплотнительными кромками 35.1, каждая из которых имеет, по существу, волнообразный профиль и связана с соответствующим отверстием 35.2. В наиболее предпочтительном варианте осуществления изобретения также имеется возможность предусмотреть уплотнитель-3 017447 ные кромки 35.1, внутренняя сторона которых поджимается клавишей 31 и кнопкой 25, как показано на фиг. 4. Из вышеприведенного описания можно понять, что переключатель согласно изобретению полностью выполняет требуемую задачу. Следует отметить, что благодаря защитной заглушке вышеуказанного типа имеется возможность исключить нежелательное проникновения пыли и аналогичного материала в зоны скольжения и в результате избежать проблем, связанных с заклиниванием вышеупомянутого кнопочного переключателя, существующих в переключателях согласно известному уровню техники. Для специалистов в данной области техники является очевидным, что вышеупомянутый кнопочный переключатель, исходя из специфических соображений, может подвергаться многочисленным модификациям и изменениям, не выходя за рамки объема изобретения, как определено в нижеследующей формуле изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Кнопочный переключатель (21), содержащий корпус (22) преимущественно коробчатой формы, имеющий внутреннее пространство и по меньшей мере одно отверстие (23), ограниченное внутренним краем (23 а) корпуса (22),исполнительный механизм (24), содержащий кнопку (25) и механические соединительные средства(26) для соединения указанной кнопки (25) с корпусом (22), причем механические соединительные средства (26) являются одновременно направляющими средствами, обеспечивающими возможность перемещения кнопки (25) относительно корпуса (22) в направлении, параллельном оси (Z-Z) указанного отверстия,клавишу (31), закрепленную на кнопке (25) для приведения ее в действие вручную,противозаклинивающее устройство, выполненное в виде защитной заглушки (33), расположенной между клавишей (31) и кнопкой (25), и взаимодействующее с указанным внутренним краем (23 а) для защиты направляющих средств (26) от проникновения инородных частиц. 2. Кнопочный переключатель (21) по п.1, в котором направляющие средства (26) представляют собой удерживающую и направляющую раму для кнопки (25), выполненную с возможностью закрепления на корпусе (22) и расположенную между кнопкой (25) и корпусом (22). 3. Кнопочный переключатель (21) по п.2, в котором указанная удерживающая и направляющая рама(26) размещена во внутреннем пространстве корпуса (22). 4. Кнопочный переключатель (21) по любому из предшествующих пунктов, в котором кнопка (25) и удерживающая и направляющая рама (26) соединены неразъемно. 5. Кнопочный переключатель (21) по любому из предшествующих пунктов, в котором удерживающая и направляющая рама (26) и кнопка (25) изготовлены из двух разных материалов с использованием технологии совместного формования способом двойного последовательного наслоения. 6. Кнопочный переключатель (21) по любому из предшествующих пунктов, в котором защитная заглушка (33) содержит жесткую часть (34), имеющую средства (36) для закрепления заглушки на указанном корпусе (22), и гибкую часть (35), закрепленную на указанной жесткой части (34), причем указанные жесткая и гибкая части изготовлены из двух разных материалов. 7. Кнопочный переключатель (21) по любому из предшествующих пунктов, в котором жесткая часть (34) и гибкая часть (35) защитной заглушки изготовлены по технологии совместного формования. 8. Кнопочный переключатель (21) по п.6 или 7, в котором гибкая часть (35) представляет собой упругую мембрану. 9. Кнопочный переключатель (21) по любому из предшествующих пунктов, в котором защитная заглушка (33) имеет по меньшей мере одно отверстие (35.2), через которое проходят фиксирующие средства (25.2), предназначенные для закрепления клавиши на кнопке. 10. Кнопочный переключатель (21) по п.9, в части, зависимой от п.6, в котором отверстие (35.2) заглушки выполнено в указанной гибкой части (35). 11. Кнопочный переключатель (21) по п.10, в котором гибкая часть (35) имеет уплотнительную кромку (35.1), окружающую указанное отверстие (35.2) заглушки, и деформируемую соответственно перемещению кнопки. 12. Кнопочный переключатель (21) по п.11, в котором указанная уплотнительная кромка (35.1) имеет волнообразный профиль. 13. Кнопочный переключатель (21) по п.11 или 12, в котором указанная уплотнительная кромка сжата кнопкой (25) и клавишей (31). 14. Кнопочный переключатель (21) по п.6, в котором гибкая часть (35) имеет, по существу, "С"образную форму или "U"-образную форму. 15. Кнопочный переключатель (21) по любому из предшествующих пунктов, в котором защитная заглушка (33) входит в указанное отверстие (23).
