Формула / Реферат

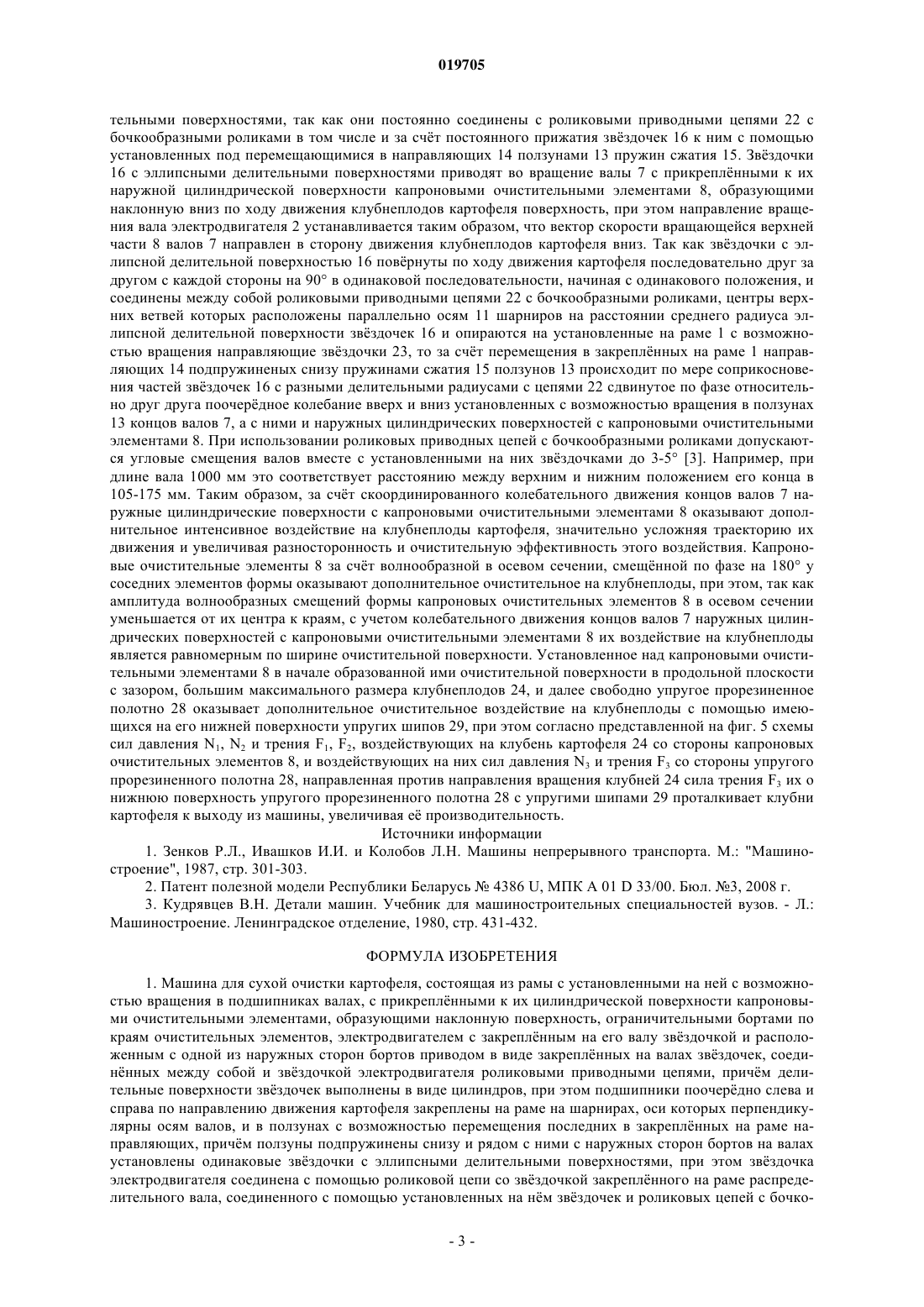

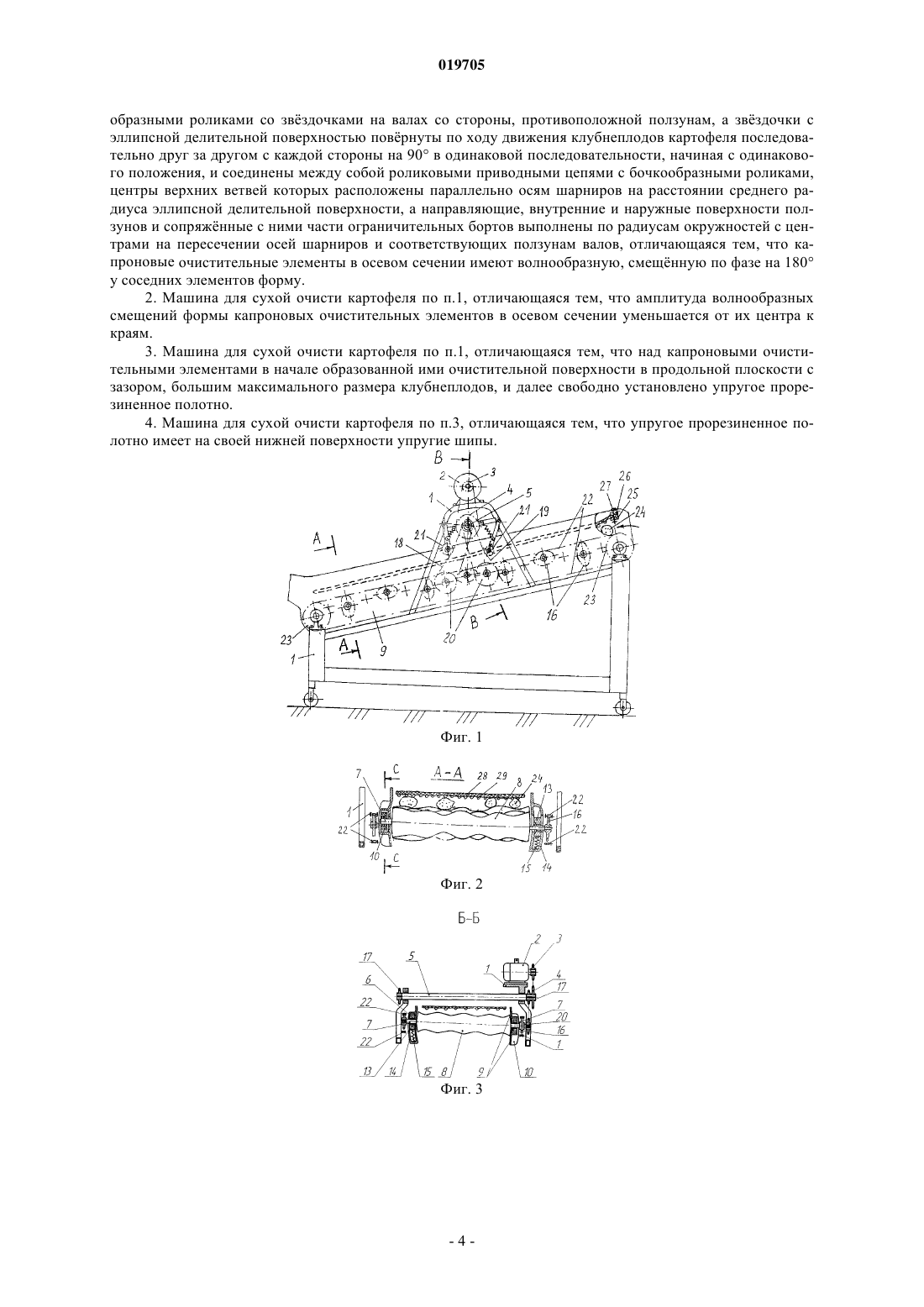

1. Машина для сухой очистки картофеля, состоящая из рамы с установленными на ней с возможностью вращения в подшипниках валах, с прикрепленными к их цилиндрической поверхности капроновыми очистительными элементами, образующими наклонную поверхность, ограничительными бортами по краям очистительных элементов, электродвигателем с закрепленным на его валу звездочкой и расположенным с одной из наружных сторон бортов приводом в виде закрепленных на валах звездочек, соединенных между собой и звездочкой электродвигателя роликовыми приводными цепями, причем делительные поверхности звездочек выполнены в виде цилиндров, при этом подшипники поочередно слева и справа по направлению движения картофеля закреплены на раме на шарнирах, оси которых перпендикулярны осям валов, и в ползунах с возможностью перемещения последних в закрепленных на раме направляющих, причем ползуны подпружинены снизу и рядом с ними с наружных сторон бортов на валах установлены одинаковые звездочки с эллипсными делительными поверхностями, при этом звездочка электродвигателя соединена с помощью роликовой цепи со звездочкой закрепленного на раме распределительного вала, соединенного с помощью установленных на нем звездочек и роликовых цепей с бочкообразными роликами со звездочками на валах со стороны, противоположной ползунам, а звездочки с эллипсной делительной поверхностью повернуты по ходу движения клубнеплодов картофеля последовательно друг за другом с каждой стороны на 90° в одинаковой последовательности, начиная с одинакового положения, и соединены между собой роликовыми приводными цепями с бочкообразными роликами, центры верхних ветвей которых расположены параллельно осям шарниров на расстоянии среднего радиуса эллипсной делительной поверхности, а направляющие, внутренние и наружные поверхности ползунов и сопряженные с ними части ограничительных бортов выполнены по радиусам окружностей с центрами на пересечении осей шарниров и соответствующих ползунам валов, отличающаяся тем, что капроновые очистительные элементы в осевом сечении имеют волнообразную, смещенную по фазе на 180° у соседних элементов форму.

2. Машина для сухой очисти картофеля по п.1, отличающаяся тем, что амплитуда волнообразных смещений формы капроновых очистительных элементов в осевом сечении уменьшается от их центра к краям.

3. Машина для сухой очисти картофеля по п.1, отличающаяся тем, что над капроновыми очистительными элементами в начале образованной ими очистительной поверхности в продольной плоскости с зазором, большим максимального размера клубнеплодов, и далее свободно установлено упругое прорезиненное полотно.

4. Машина для сухой очисти картофеля по п.3, отличающаяся тем, что упругое прорезиненное полотно имеет на своей нижней поверхности упругие шипы.

Текст

Смотреть все

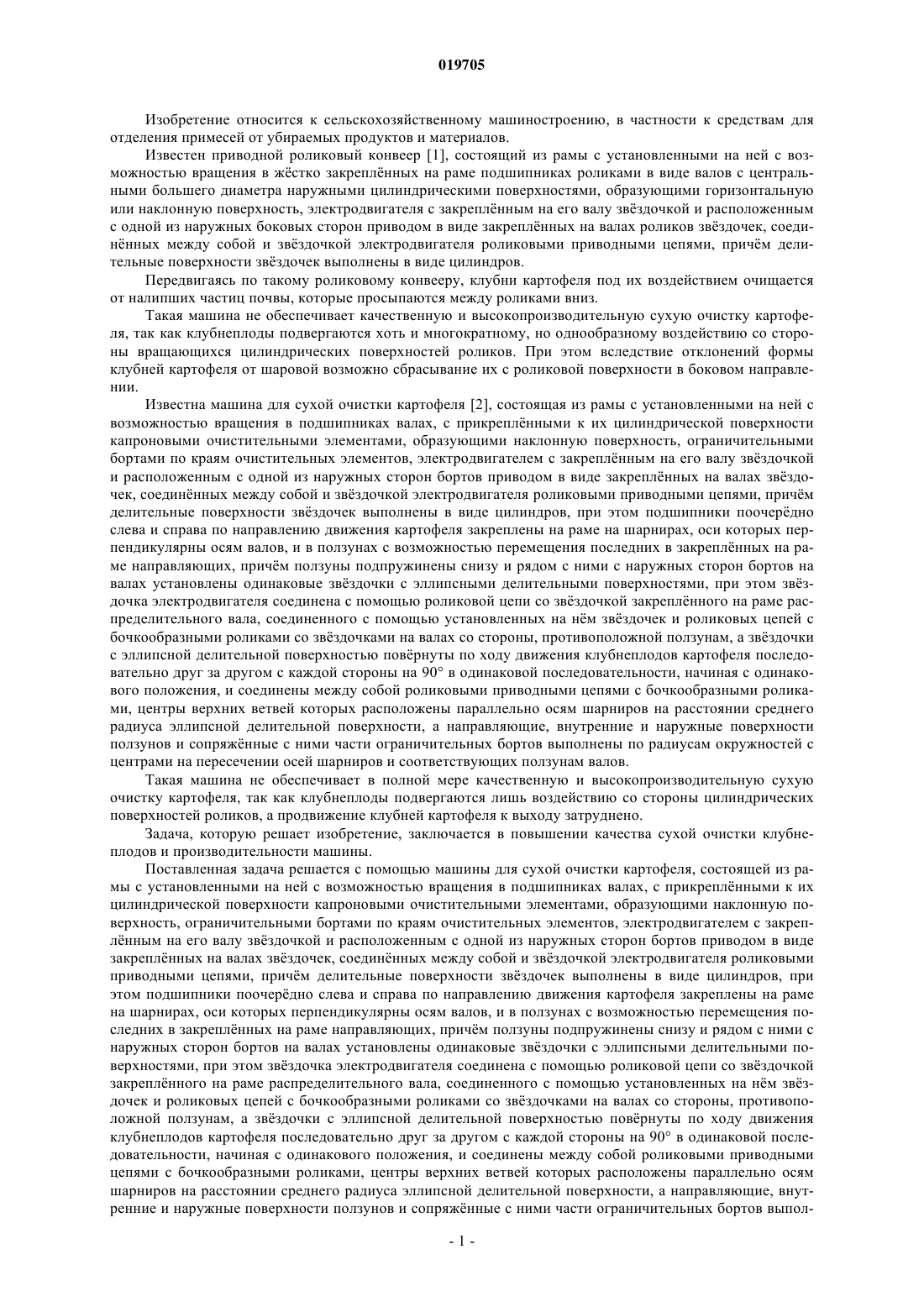

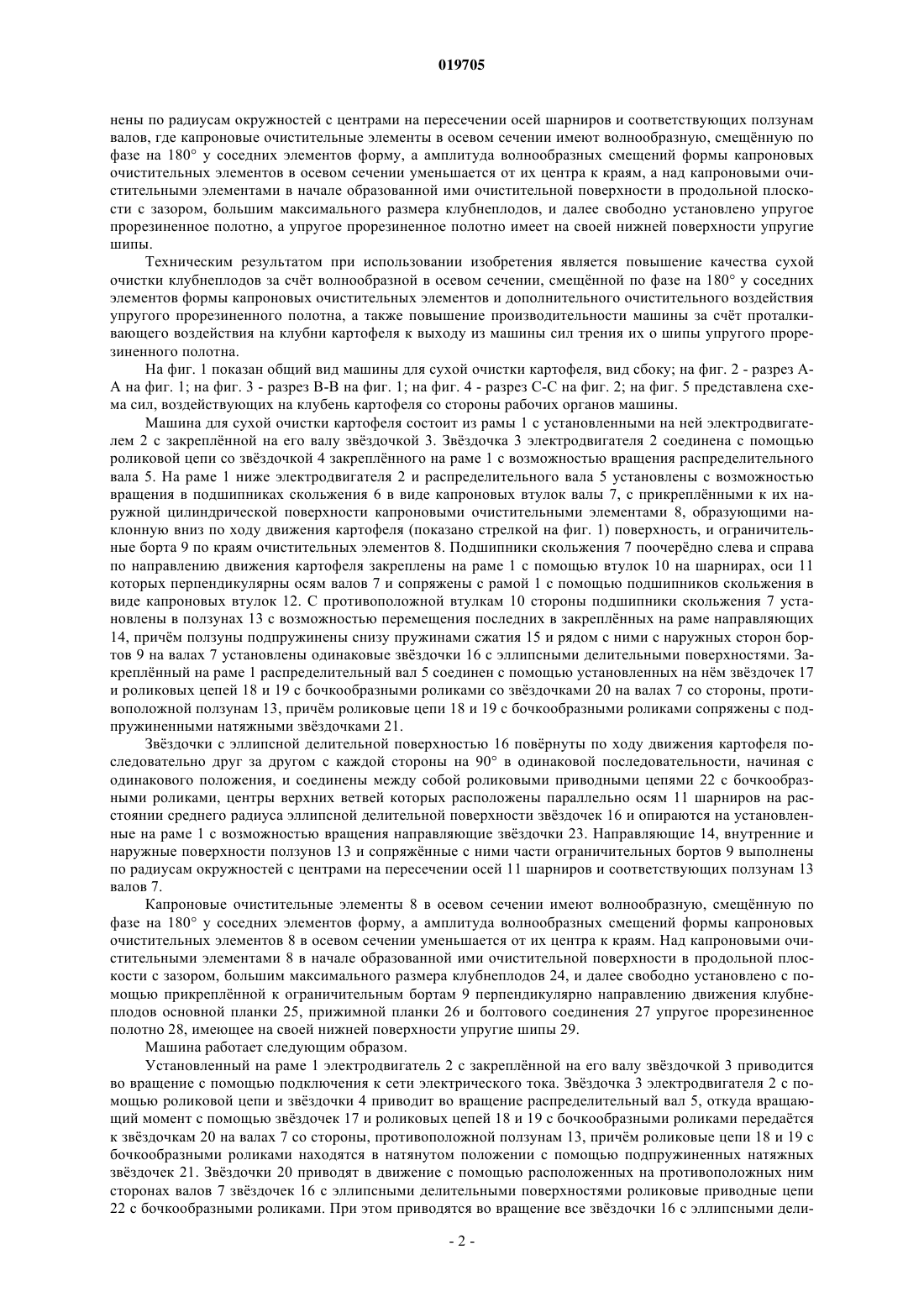

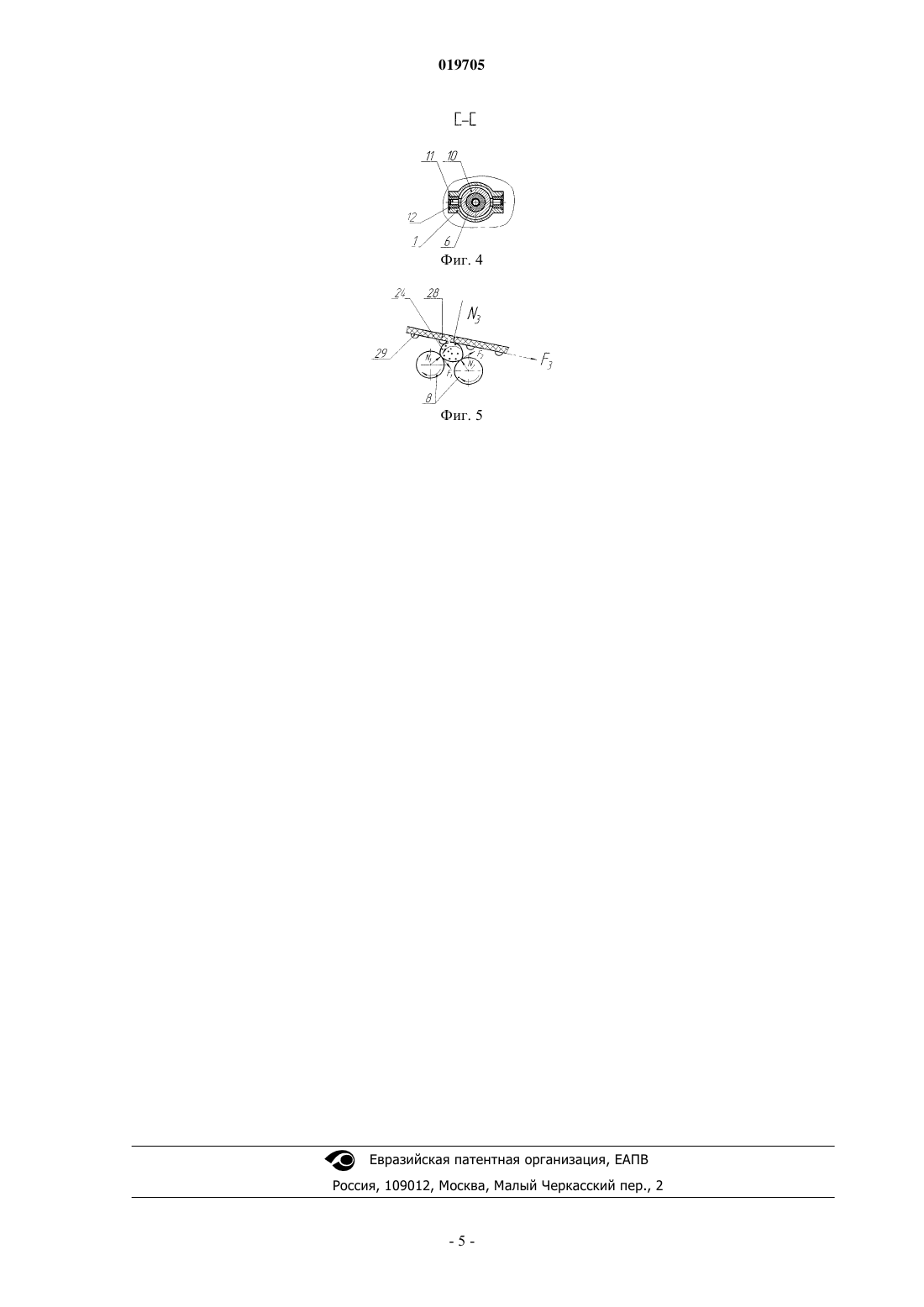

МАШИНА ДЛЯ СУХОЙ ОЧИСТКИ КАРТОФЕЛЯ Изобретение относится к сельскохозяйственному машиностроению, в частности к средствам для отделения примесей от убираемых продуктов и материалов. Задача, которую решает изобретение,заключается в повышении качества сухой очистки клубнеплодов и производительности машины. Поставленная задача решается с помощью машины для сухой очистки картофеля, состоящей из рамы с установленными на ней в подшипниках валах, с прикреплнными к их цилиндрической поверхности капроновыми очистительными элементами, образующими наклонную поверхность,электродвигателем с приводом закреплнных на валах звздочек, при этом подшипники поочердно слева и справа по направлению движения картофеля закреплены на раме на шарнирах, оси которых перпендикулярны осям валов, и в ползунах с возможностью перемещения последних в закреплнных на раме направляющих, причм ползуны подпружинены снизу и рядом с ними с наружных сторон бортов на валах установлены звздочки с эллипсными делительными поверхностями, которые поврнуты по ходу движения клубнеплодов последовательно друг за другом с каждой стороны на 90 в одинаковой последовательности начиная с одинакового положения и соединены между собой роликовыми приводными цепями, где очистительные элементы в осевом сечении имеют волнообразную, смещнную по фазе на 180 у соседних элементов форму, а амплитуда волнообразных смещений формы очистительных элементов в осевом сечении уменьшается от их центра к краям, а над очистительными элементами установлено упругое прорезиненное полотно, имеющее на своей нижней поверхности упругие шипы."НАУЧНО-ПРАКТИЧЕСКИЙ ЦЕНТР НАЦИОНАЛЬНОЙ АКАДЕМИИ НАУК БЕЛАРУСИ ПО МЕХАНИЗАЦИИ СЕЛЬСКОГО ХОЗЯЙСТВА" (BY) 019705 Изобретение относится к сельскохозяйственному машиностроению, в частности к средствам для отделения примесей от убираемых продуктов и материалов. Известен приводной роликовый конвеер [1], состоящий из рамы с установленными на ней с возможностью вращения в жстко закреплнных на раме подшипниках роликами в виде валов с центральными большего диаметра наружными цилиндрическими поверхностями, образующими горизонтальную или наклонную поверхность, электродвигателя с закреплнным на его валу звздочкой и расположенным с одной из наружных боковых сторон приводом в виде закреплнных на валах роликов звздочек, соединнных между собой и звздочкой электродвигателя роликовыми приводными цепями, причм делительные поверхности звздочек выполнены в виде цилиндров. Передвигаясь по такому роликовому конвееру, клубни картофеля под их воздействием очищается от налипших частиц почвы, которые просыпаются между роликами вниз. Такая машина не обеспечивает качественную и высокопроизводительную сухую очистку картофеля, так как клубнеплоды подвергаются хоть и многократному, но однообразному воздействию со стороны вращающихся цилиндрических поверхностей роликов. При этом вследствие отклонений формы клубней картофеля от шаровой возможно сбрасывание их с роликовой поверхности в боковом направлении. Известна машина для сухой очистки картофеля [2], состоящая из рамы с установленными на ней с возможностью вращения в подшипниках валах, с прикреплнными к их цилиндрической поверхности капроновыми очистительными элементами, образующими наклонную поверхность, ограничительными бортами по краям очистительных элементов, электродвигателем с закреплнным на его валу звздочкой и расположенным с одной из наружных сторон бортов приводом в виде закреплнных на валах звздочек, соединнных между собой и звздочкой электродвигателя роликовыми приводными цепями, причм делительные поверхности звздочек выполнены в виде цилиндров, при этом подшипники поочердно слева и справа по направлению движения картофеля закреплены на раме на шарнирах, оси которых перпендикулярны осям валов, и в ползунах с возможностью перемещения последних в закреплнных на раме направляющих, причм ползуны подпружинены снизу и рядом с ними с наружных сторон бортов на валах установлены одинаковые звздочки с эллипсными делительными поверхностями, при этом звздочка электродвигателя соединена с помощью роликовой цепи со звздочкой закреплнного на раме распределительного вала, соединенного с помощью установленных на нм звздочек и роликовых цепей с бочкообразными роликами со звздочками на валах со стороны, противоположной ползунам, а звздочки с эллипсной делительной поверхностью поврнуты по ходу движения клубнеплодов картофеля последовательно друг за другом с каждой стороны на 90 в одинаковой последовательности, начиная с одинакового положения, и соединены между собой роликовыми приводными цепями с бочкообразными роликами, центры верхних ветвей которых расположены параллельно осям шарниров на расстоянии среднего радиуса эллипсной делительной поверхности, а направляющие, внутренние и наружные поверхности ползунов и сопряжнные с ними части ограничительных бортов выполнены по радиусам окружностей с центрами на пересечении осей шарниров и соответствующих ползунам валов. Такая машина не обеспечивает в полной мере качественную и высокопроизводительную сухую очистку картофеля, так как клубнеплоды подвергаются лишь воздействию со стороны цилиндрических поверхностей роликов, а продвижение клубней картофеля к выходу затруднено. Задача, которую решает изобретение, заключается в повышении качества сухой очистки клубнеплодов и производительности машины. Поставленная задача решается с помощью машины для сухой очистки картофеля, состоящей из рамы с установленными на ней с возможностью вращения в подшипниках валах, с прикреплнными к их цилиндрической поверхности капроновыми очистительными элементами, образующими наклонную поверхность, ограничительными бортами по краям очистительных элементов, электродвигателем с закреплнным на его валу звздочкой и расположенным с одной из наружных сторон бортов приводом в виде закреплнных на валах звздочек, соединнных между собой и звздочкой электродвигателя роликовыми приводными цепями, причм делительные поверхности звздочек выполнены в виде цилиндров, при этом подшипники поочердно слева и справа по направлению движения картофеля закреплены на раме на шарнирах, оси которых перпендикулярны осям валов, и в ползунах с возможностью перемещения последних в закреплнных на раме направляющих, причм ползуны подпружинены снизу и рядом с ними с наружных сторон бортов на валах установлены одинаковые звздочки с эллипсными делительными поверхностями, при этом звздочка электродвигателя соединена с помощью роликовой цепи со звздочкой закреплнного на раме распределительного вала, соединенного с помощью установленных на нм звздочек и роликовых цепей с бочкообразными роликами со звздочками на валах со стороны, противоположной ползунам, а звздочки с эллипсной делительной поверхностью поврнуты по ходу движения клубнеплодов картофеля последовательно друг за другом с каждой стороны на 90 в одинаковой последовательности, начиная с одинакового положения, и соединены между собой роликовыми приводными цепями с бочкообразными роликами, центры верхних ветвей которых расположены параллельно осям шарниров на расстоянии среднего радиуса эллипсной делительной поверхности, а направляющие, внутренние и наружные поверхности ползунов и сопряжнные с ними части ограничительных бортов выпол-1 019705 нены по радиусам окружностей с центрами на пересечении осей шарниров и соответствующих ползунам валов, где капроновые очистительные элементы в осевом сечении имеют волнообразную, смещнную по фазе на 180 у соседних элементов форму, а амплитуда волнообразных смещений формы капроновых очистительных элементов в осевом сечении уменьшается от их центра к краям, а над капроновыми очистительными элементами в начале образованной ими очистительной поверхности в продольной плоскости с зазором, большим максимального размера клубнеплодов, и далее свободно установлено упругое прорезиненное полотно, а упругое прорезиненное полотно имеет на своей нижней поверхности упругие шипы. Техническим результатом при использовании изобретения является повышение качества сухой очистки клубнеплодов за счт волнообразной в осевом сечении, смещнной по фазе на 180 у соседних элементов формы капроновых очистительных элементов и дополнительного очистительного воздействия упругого прорезиненного полотна, а также повышение производительности машины за счт проталкивающего воздействия на клубни картофеля к выходу из машины сил трения их о шипы упругого прорезиненного полотна. На фиг. 1 показан общий вид машины для сухой очистки картофеля, вид сбоку; на фиг. 2 - разрез АА на фиг. 1; на фиг. 3 - разрез В-В на фиг. 1; на фиг. 4 - разрез С-С на фиг. 2; на фиг. 5 представлена схема сил, воздействующих на клубень картофеля со стороны рабочих органов машины. Машина для сухой очистки картофеля состоит из рамы 1 с установленными на ней электродвигателем 2 с закреплнной на его валу звздочкой 3. Звздочка 3 электродвигателя 2 соединена с помощью роликовой цепи со звздочкой 4 закреплнного на раме 1 с возможностью вращения распределительного вала 5. На раме 1 ниже электродвигателя 2 и распределительного вала 5 установлены с возможностью вращения в подшипниках скольжения 6 в виде капроновых втулок валы 7, с прикреплнными к их наружной цилиндрической поверхности капроновыми очистительными элементами 8, образующими наклонную вниз по ходу движения картофеля (показано стрелкой на фиг. 1) поверхность, и ограничительные борта 9 по краям очистительных элементов 8. Подшипники скольжения 7 поочердно слева и справа по направлению движения картофеля закреплены на раме 1 с помощью втулок 10 на шарнирах, оси 11 которых перпендикулярны осям валов 7 и сопряжены с рамой 1 с помощью подшипников скольжения в виде капроновых втулок 12. С противоположной втулкам 10 стороны подшипники скольжения 7 установлены в ползунах 13 с возможностью перемещения последних в закреплнных на раме направляющих 14, причм ползуны подпружинены снизу пружинами сжатия 15 и рядом с ними с наружных сторон бортов 9 на валах 7 установлены одинаковые звздочки 16 с эллипсными делительными поверхностями. Закреплнный на раме 1 распределительный вал 5 соединен с помощью установленных на нм звздочек 17 и роликовых цепей 18 и 19 с бочкообразными роликами со звздочками 20 на валах 7 со стороны, противоположной ползунам 13, причм роликовые цепи 18 и 19 с бочкообразными роликами сопряжены с подпружиненными натяжными звздочками 21. Звздочки с эллипсной делительной поверхностью 16 поврнуты по ходу движения картофеля последовательно друг за другом с каждой стороны на 90 в одинаковой последовательности, начиная с одинакового положения, и соединены между собой роликовыми приводными цепями 22 с бочкообразными роликами, центры верхних ветвей которых расположены параллельно осям 11 шарниров на расстоянии среднего радиуса эллипсной делительной поверхности звздочек 16 и опираются на установленные на раме 1 с возможностью вращения направляющие звздочки 23. Направляющие 14, внутренние и наружные поверхности ползунов 13 и сопряжнные с ними части ограничительных бортов 9 выполнены по радиусам окружностей с центрами на пересечении осей 11 шарниров и соответствующих ползунам 13 валов 7. Капроновые очистительные элементы 8 в осевом сечении имеют волнообразную, смещнную по фазе на 180 у соседних элементов форму, а амплитуда волнообразных смещений формы капроновых очистительных элементов 8 в осевом сечении уменьшается от их центра к краям. Над капроновыми очистительными элементами 8 в начале образованной ими очистительной поверхности в продольной плоскости с зазором, большим максимального размера клубнеплодов 24, и далее свободно установлено с помощью прикреплнной к ограничительным бортам 9 перпендикулярно направлению движения клубнеплодов основной планки 25, прижимной планки 26 и болтового соединения 27 упругое прорезиненное полотно 28, имеющее на своей нижней поверхности упругие шипы 29. Машина работает следующим образом. Установленный на раме 1 электродвигатель 2 с закреплнной на его валу звздочкой 3 приводится во вращение с помощью подключения к сети электрического тока. Звздочка 3 электродвигателя 2 с помощью роликовой цепи и звздочки 4 приводит во вращение распределительный вал 5, откуда вращающий момент с помощью звздочек 17 и роликовых цепей 18 и 19 с бочкообразными роликами передатся к звздочкам 20 на валах 7 со стороны, противоположной ползунам 13, причм роликовые цепи 18 и 19 с бочкообразными роликами находятся в натянутом положении с помощью подпружиненных натяжных звздочек 21. Звздочки 20 приводят в движение с помощью расположенных на противоположных ним сторонах валов 7 звздочек 16 с эллипсными делительными поверхностями роликовые приводные цепи 22 с бочкообразными роликами. При этом приводятся во вращение все звздочки 16 с эллипсными дели-2 019705 тельными поверхностями, так как они постоянно соединены с роликовыми приводными цепями 22 с бочкообразными роликами в том числе и за счт постоянного прижатия звздочек 16 к ним с помощью установленных под перемещающимися в направляющих 14 ползунами 13 пружин сжатия 15. Звздочки 16 с эллипсными делительными поверхностями приводят во вращение валы 7 с прикреплнными к их наружной цилиндрической поверхности капроновыми очистительными элементами 8, образующими наклонную вниз по ходу движения клубнеплодов картофеля поверхность, при этом направление вращения вала электродвигателя 2 устанавливается таким образом, что вектор скорости вращающейся верхней части 8 валов 7 направлен в сторону движения клубнеплодов картофеля вниз. Так как звздочки с эллипсной делительной поверхностью 16 поврнуты по ходу движения картофеля последовательно друг за другом с каждой стороны на 90 в одинаковой последовательности, начиная с одинакового положения, и соединены между собой роликовыми приводными цепями 22 с бочкообразными роликами, центры верхних ветвей которых расположены параллельно осям 11 шарниров на расстоянии среднего радиуса эллипсной делительной поверхности звздочек 16 и опираются на установленные на раме 1 с возможностью вращения направляющие звздочки 23, то за счт перемещения в закреплнных на раме 1 направляющих 14 подпружиненых снизу пружинами сжатия 15 ползунов 13 происходит по мере соприкосновения частей звздочек 16 с разными делительными радиусами с цепями 22 сдвинутое по фазе относительно друг друга поочердное колебание вверх и вниз установленных с возможностью вращения в ползунах 13 концов валов 7, а с ними и наружных цилиндрических поверхностей с капроновыми очистительными элементами 8. При использовании роликовых приводных цепей с бочкообразными роликами допускаются угловые смещения валов вместе с установленными на них звздочками до 3-5 [3]. Например, при длине вала 1000 мм это соответствует расстоянию между верхним и нижним положением его конца в 105-175 мм. Таким образом, за счт скоординированного колебательного движения концов валов 7 наружные цилиндрические поверхности с капроновыми очистительными элементами 8 оказывают дополнительное интенсивное воздействие на клубнеплоды картофеля, значительно усложняя траекторию их движения и увеличивая разносторонность и очистительную эффективность этого воздействия. Капроновые очистительные элементы 8 за счт волнообразной в осевом сечении, смещнной по фазе на 180 у соседних элементов формы оказывают дополнительное очистительное на клубнеплоды, при этом, так как амплитуда волнообразных смещений формы капроновых очистительных элементов 8 в осевом сечении уменьшается от их центра к краям, с учетом колебательного движения концов валов 7 наружных цилиндрических поверхностей с капроновыми очистительными элементами 8 их воздействие на клубнеплоды является равномерным по ширине очистительной поверхности. Установленное над капроновыми очистительными элементами 8 в начале образованной ими очистительной поверхности в продольной плоскости с зазором, большим максимального размера клубнеплодов 24, и далее свободно упругое прорезиненное полотно 28 оказывает дополнительное очистительное воздействие на клубнеплоды с помощью имеющихся на его нижней поверхности упругих шипов 29, при этом согласно представленной на фиг. 5 схемы сил давления N1, N2 и трения F1, F2, воздействующих на клубень картофеля 24 со стороны капроновых очистительных элементов 8, и воздействующих на них сил давления N3 и трения F3 со стороны упругого прорезиненного полотна 28, направленная против направления вращения клубней 24 сила трения F3 их о нижнюю поверхность упругого прорезиненного полотна 28 с упругими шипами 29 проталкивает клубни картофеля к выходу из машины, увеличивая е производительность. Источники информации 1. Зенков Р.Л., Ивашков И.И. и Колобов Л.Н. Машины непрерывного транспорта. М.: "Машиностроение", 1987, стр. 301-303. 2. Патент полезной модели Республики Беларусь 4386 U, МПК А 01 D 33/00. Бюл. 3, 2008 г. 3. Кудрявцев В.Н. Детали машин. Учебник для машиностроительных специальностей вузов. - Л.: Машиностроение. Ленинградское отделение, 1980, стр. 431-432. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Машина для сухой очистки картофеля, состоящая из рамы с установленными на ней с возможностью вращения в подшипниках валах, с прикреплнными к их цилиндрической поверхности капроновыми очистительными элементами, образующими наклонную поверхность, ограничительными бортами по краям очистительных элементов, электродвигателем с закреплнным на его валу звздочкой и расположенным с одной из наружных сторон бортов приводом в виде закреплнных на валах звздочек, соединнных между собой и звздочкой электродвигателя роликовыми приводными цепями, причм делительные поверхности звздочек выполнены в виде цилиндров, при этом подшипники поочердно слева и справа по направлению движения картофеля закреплены на раме на шарнирах, оси которых перпендикулярны осям валов, и в ползунах с возможностью перемещения последних в закреплнных на раме направляющих, причм ползуны подпружинены снизу и рядом с ними с наружных сторон бортов на валах установлены одинаковые звздочки с эллипсными делительными поверхностями, при этом звздочка электродвигателя соединена с помощью роликовой цепи со звздочкой закреплнного на раме распределительного вала, соединенного с помощью установленных на нм звздочек и роликовых цепей с бочко-3 019705 образными роликами со звздочками на валах со стороны, противоположной ползунам, а звздочки с эллипсной делительной поверхностью поврнуты по ходу движения клубнеплодов картофеля последовательно друг за другом с каждой стороны на 90 в одинаковой последовательности, начиная с одинакового положения, и соединены между собой роликовыми приводными цепями с бочкообразными роликами,центры верхних ветвей которых расположены параллельно осям шарниров на расстоянии среднего радиуса эллипсной делительной поверхности, а направляющие, внутренние и наружные поверхности ползунов и сопряжнные с ними части ограничительных бортов выполнены по радиусам окружностей с центрами на пересечении осей шарниров и соответствующих ползунам валов, отличающаяся тем, что капроновые очистительные элементы в осевом сечении имеют волнообразную, смещнную по фазе на 180 у соседних элементов форму. 2. Машина для сухой очисти картофеля по п.1, отличающаяся тем, что амплитуда волнообразных смещений формы капроновых очистительных элементов в осевом сечении уменьшается от их центра к краям. 3. Машина для сухой очисти картофеля по п.1, отличающаяся тем, что над капроновыми очистительными элементами в начале образованной ими очистительной поверхности в продольной плоскости с зазором, большим максимального размера клубнеплодов, и далее свободно установлено упругое прорезиненное полотно. 4. Машина для сухой очисти картофеля по п.3, отличающаяся тем, что упругое прорезиненное полотно имеет на своей нижней поверхности упругие шипы.

МПК / Метки

МПК: A01D 33/08

Метки: машина, очистки, картофеля, сухой
