Покрытие для среды выращивания растений

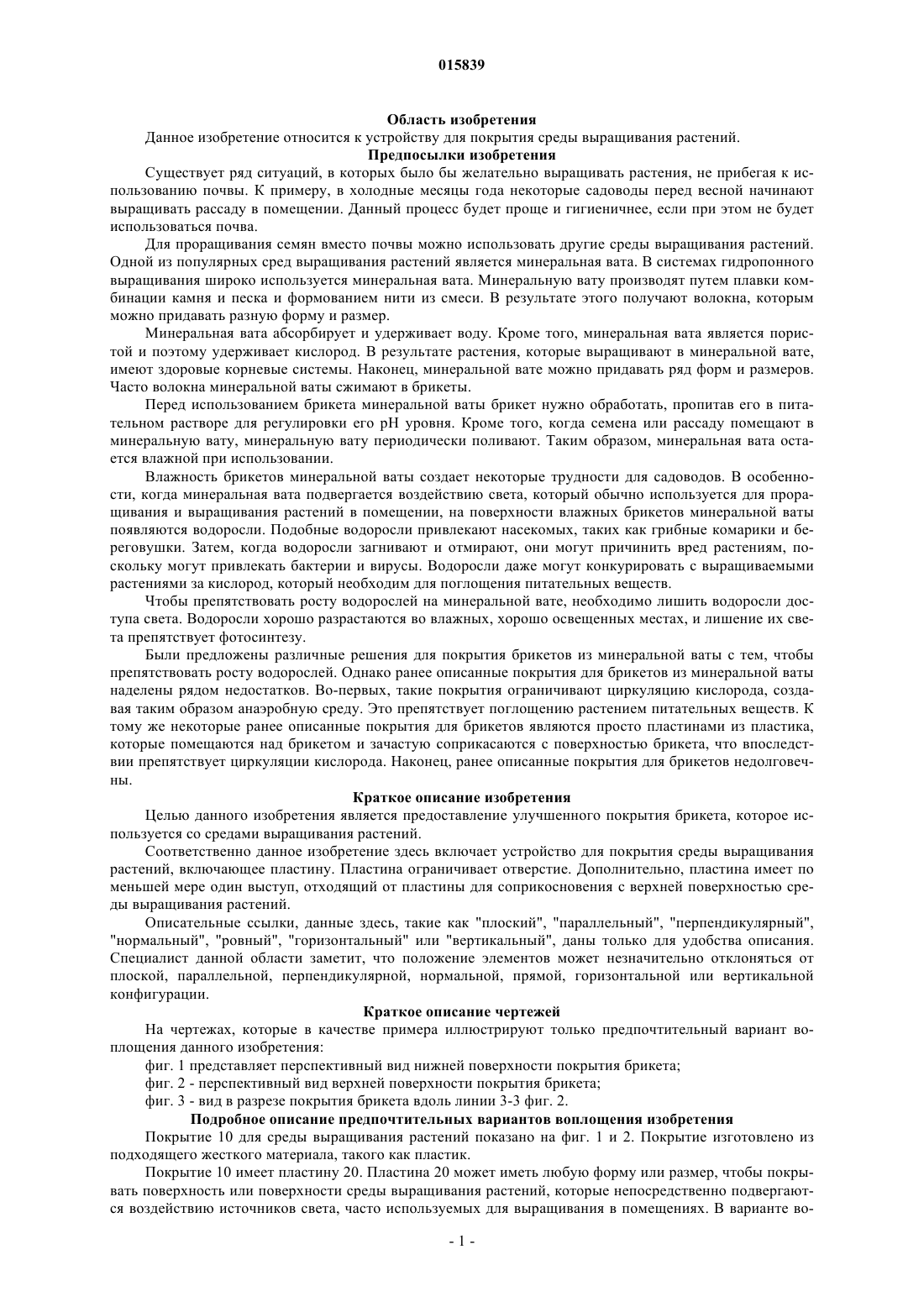

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ЕВРАЗИЙСКОМУ ПАТЕНТУ Дата публикации и выдачи патента ПОКРЫТИЕ ДЛЯ СРЕДЫ ВЫРАЩИВАНИЯ РАСТЕНИЙ Данное изобретение относится к устройству для покрытия среды выращивания растений. Устройство включает пластину, которая ограничивает отверстие. Один или более выступов выступают из пластины для соприкосновения с верхней поверхностью среды выращивания растений. Стенка неразъемно соединена с каждым ребром пластины. Каждая стенка имеет ряд гребней.(71)(72)(73) Заявитель, изобретатель и патентовладелец: ГАЛЛО СТИВЕН ВИЛЬЯМ (CA) 015839 Область изобретения Данное изобретение относится к устройству для покрытия среды выращивания растений. Предпосылки изобретения Существует ряд ситуаций, в которых было бы желательно выращивать растения, не прибегая к использованию почвы. К примеру, в холодные месяцы года некоторые садоводы перед весной начинают выращивать рассаду в помещении. Данный процесс будет проще и гигиеничнее, если при этом не будет использоваться почва. Для проращивания семян вместо почвы можно использовать другие среды выращивания растений. Одной из популярных сред выращивания растений является минеральная вата. В системах гидропонного выращивания широко используется минеральная вата. Минеральную вату производят путем плавки комбинации камня и песка и формованием нити из смеси. В результате этого получают волокна, которым можно придавать разную форму и размер. Минеральная вата абсорбирует и удерживает воду. Кроме того, минеральная вата является пористой и поэтому удерживает кислород. В результате растения, которые выращивают в минеральной вате,имеют здоровые корневые системы. Наконец, минеральной вате можно придавать ряд форм и размеров. Часто волокна минеральной ваты сжимают в брикеты. Перед использованием брикета минеральной ваты брикет нужно обработать, пропитав его в питательном растворе для регулировки его рН уровня. Кроме того, когда семена или рассаду помещают в минеральную вату, минеральную вату периодически поливают. Таким образом, минеральная вата остается влажной при использовании. Влажность брикетов минеральной ваты создает некоторые трудности для садоводов. В особенности, когда минеральная вата подвергается воздействию света, который обычно используется для проращивания и выращивания растений в помещении, на поверхности влажных брикетов минеральной ваты появляются водоросли. Подобные водоросли привлекают насекомых, таких как грибные комарики и береговушки. Затем, когда водоросли загнивают и отмирают, они могут причинить вред растениям, поскольку могут привлекать бактерии и вирусы. Водоросли даже могут конкурировать с выращиваемыми растениями за кислород, который необходим для поглощения питательных веществ. Чтобы препятствовать росту водорослей на минеральной вате, необходимо лишить водоросли доступа света. Водоросли хорошо разрастаются во влажных, хорошо освещенных местах, и лишение их света препятствует фотосинтезу. Были предложены различные решения для покрытия брикетов из минеральной ваты с тем, чтобы препятствовать росту водорослей. Однако ранее описанные покрытия для брикетов из минеральной ваты наделены рядом недостатков. Во-первых, такие покрытия ограничивают циркуляцию кислорода, создавая таким образом анаэробную среду. Это препятствует поглощению растением питательных веществ. К тому же некоторые ранее описанные покрытия для брикетов являются просто пластинами из пластика,которые помещаются над брикетом и зачастую соприкасаются с поверхностью брикета, что впоследствии препятствует циркуляции кислорода. Наконец, ранее описанные покрытия для брикетов недолговечны. Краткое описание изобретения Целью данного изобретения является предоставление улучшенного покрытия брикета, которое используется со средами выращивания растений. Соответственно данное изобретение здесь включает устройство для покрытия среды выращивания растений, включающее пластину. Пластина ограничивает отверстие. Дополнительно, пластина имеет по меньшей мере один выступ, отходящий от пластины для соприкосновения с верхней поверхностью среды выращивания растений. Описательные ссылки, данные здесь, такие как "плоский", "параллельный", "перпендикулярный","нормальный", "ровный", "горизонтальный" или "вертикальный", даны только для удобства описания. Специалист данной области заметит, что положение элементов может незначительно отклоняться от плоской, параллельной, перпендикулярной, нормальной, прямой, горизонтальной или вертикальной конфигурации. Краткое описание чертежей На чертежах, которые в качестве примера иллюстрируют только предпочтительный вариант воплощения данного изобретения: фиг. 1 представляет перспективный вид нижней поверхности покрытия брикета; фиг. 2 - перспективный вид верхней поверхности покрытия брикета; фиг. 3 - вид в разрезе покрытия брикета вдоль линии 3-3 фиг. 2. Подробное описание предпочтительных вариантов воплощения изобретения Покрытие 10 для среды выращивания растений показано на фиг. 1и 2. Покрытие изготовлено из подходящего жесткого материала, такого как пластик. Покрытие 10 имеет пластину 20. Пластина 20 может иметь любую форму или размер, чтобы покрывать поверхность или поверхности среды выращивания растений, которые непосредственно подвергаются воздействию источников света, часто используемых для выращивания в помещениях. В варианте во-1 015839 площения, показанном на фиг. 1 и 2, пластина 20 является квадратной. Предпочтительно в основном пластина является плоской. Кроме того, пластина 20 имеет четыре ребра 22, 24, 26 и 28, сходящихся в четырех углах 30, 32, 34 и 36. Пластина 20 ограничивает отверстие 40. Отверстие 40 может иметь любую форму или размер. В варианте воплощения, показанном на фиг. 1 и 2, отверстие 40 является круглым. Отверстие 40, показанное на фиг. 1 и 2, расположено по центру пластины 20. Для специалиста данной области будет очевидным,что не обязательно, чтобы отверстие 40 было расположено по центру пластины 20. Отверстие 40 также может находиться в другой позиции на пластине 20, такой как ближе к углам 30, 32, 34 или 36 пластины 20, или ближе к одному из углов 30, 32, 34 или 36 пластины 20. По меньшей мере один выступ выдается из пластины 20. В варианте осуществления, показанном на фиг. 1-3, представлены четыре выступа 44, выступающих из пластины 20. Для специалиста данной области будет очевидным, что цели данного изобретения можно достичь с любым количеством выступов,выдающихся из пластины 20, и варианты воплощения, включающие один или более выступов, также принимаются во внимание. Как видно на фиг. 1, каждый выступ имеет бочкообразную форму с конусными стенками. Конусные стенки могут сходиться в вершине (не показано). В варианте воплощения, показанном на фиг. 1 и 2, каждый выступ имеет поверхность 60. Предпочтительно каждая из поверхностей 60 параллельна плоскости пластины 20. Каждый выступ расположен рядом с отдельным углом пластины 20. Предпочтительный вариант воплощения выступов 44 показан на фиг. 1 и 2. Выступы, имеющие другие формы и расположение, принимаются во внимание. Как видно на фиг. 2, каждый из выступов 44 является полым. Специалисту данной области будет очевидным, что цели данного изобретения можно достичь, если выступы являются цельными, и это принимается во внимание. Как видно на фиг. 1 и 2, в предпочтительном варианте осуществления покрытия четыре стенки 62,64, 68 и 72 неразъемно соединены с ребрами 22, 24, 26 и 28 соответственно. В варианте воплощения, показанном на фиг. 1-3, каждая из стенок 62, 64, 68 и 72 является плоскостью, перпендикулярной плоскости пластины 20. Каждая из стенок 62, 64, 68 и 72 имеет борт 80 на конце стенки, противоположный концу стенки, которая неразъемно соединена с пластиной 20. В предпочтительном варианте осуществления каждая из стенок 62, 64, 68 и 72 является противоположной одной из других стенок. Как видно на фиг. 1, две противоположные стенки 62 и 68 определяют щель 90. В предпочтительном варианте осуществления каждая из щелей 90 вытянута вдоль и расположена по центру стенки. Каждая из щелей 90 улучшает циркуляцию воздуха около среды выращивания растений. Каждая из стенок 62, 64, 68 и 72 имеет ряд гребней 100. Каждое из гребней 100 выходит из точки схождения борта 80 со стенками 62, 64, 68 и 72 выше точки схождения ребер 22, 24, 26 и 28 пластины 20 со стенками 62, 64, 68 и 72. Изнутри покрытия 10 каждое из гребней 100 является выпуклым или выгнутым наружу. Кроме того, гребни 100 расположены параллельно друг другу и гребням 100, отличным от гребней 100, ориентированных в точке схождения стенок 62, 64, 68 и 72, равноудаленно друг от друга. Каждая из щелей 90 разделяет пополам одно или более ребер 100. Как видно на фиг. 3, в рабочем состоянии покрытие 10 помещается на среду 110 выращивания растений. Средой 110 выращивания растений может быть любая среда, подходящая для выращивания растений, включая грунт и минеральную вату. Форма и размеры покрытия 10 должны быть такими, чтобы покрытие 10 насаживалось на среду 110 выращивания растений. В частности, расстояние между противоположными стенками 62 и 68 покрытия 10 должно быть больше расстояния между противоположными стенками 112 и 114 среды выращивания растений. При помещении покрытия 10 на среду 110 выращивания растений поверхность 60 каждого выступа соприкасается с верхней поверхностью 116 среды 110 выращивания растений. Для оптимального исполнения при помещении покрытия 10 на среду выращивания растений ни одна из стенок 62, 64, 68 или 72 покрытия 10 не должна соприкасаться со средой выращивания растений. В предпочтительном варианте воплощения каждая из стенок 62, 64, 68 и 72 расположена в плоскости, параллельной плоскости стенок среды 110 выращивания растений, при помещении покрытия 10 на среду 110 выращивания растений. Для вышеописанного осуществления могут быть сделаны многочисленные модификации, не выходящие за пределы области данного изобретения, которое определяется формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для покрытия среды выращивания растений, включающее пластину; отверстие, ограниченное данной пластиной; и по меньшей мере один выступ, выступающий в первом направлении из указанной пластины для соприкосновения с верхней поверхностью среды выращивания растений, в котором указанная пластина имеет по меньшей мере одно ребро пластины и по меньшей мере одно из указанного по меньшей мере одного ребра пластины имеет стенку покрытия, присоединенную к нему и выступающую от него, в котором указанная по меньшей мере одна стенка покрытия выступает дальше в указанном первом направлении, чем указанный по меньшей мере один выступ. 2. Устройство по п.1, в котором указанная пластина в основном является плоской и имеет четыре ребра пластины. 3. Устройство по п.2, в котором указанная пластина является квадратной. 4. Устройство по п.2, которое имеет четыре выступа. 5. Устройство по п.4, в котором каждый из указанных выступов расположен ближе к определенному углу указанной пластины. 6. Устройство по п.2, в котором указанный по меньшей мере один выступ имеет нижнюю поверхность для соприкосновения с верхней поверхностью среды выращивания растений. 7. Устройство по п.6, в котором указанная нижняя поверхность указанного по меньшей мере одного выступа является параллельной плоскости указанной пластины. 8. Устройство по п.2, дополнительно включающее четыре стенки покрытия, каждая из которых неразъемно соединена с определенным ребром указанной пластины и находится в плоскости, параллельной и находящейся на расстоянии от плоскости, которая проходит через ребро среды выращивания растений и через по меньшей мере часть стенки среды, соединенной в указанном ребре среды выращивания растений. 9. Устройство по п.8, в котором две из указанных стенок покрытия являются противоположными и каждая из указанных двух противоположных стенок включает щель для улучшения циркуляции воздуха около среды выращивания растений. 10. Устройство по п.9, в котором каждая из указанных четырех стенок покрытия имеет множество гребней и по меньшей мере один из указанных гребней на каждой из указанных двух противоположных стенок разделяется пополам указанной щелью. 11. Устройство по п.10, в котором указанное множество гребней на каждой из указанных четырех стенок простирается так, что часть каждого из указанных гребней расположена на указанной пластине. 12. Устройство по п.1 для среды выращивания растений, которая имеет верхнюю поверхность среды выращивания, причем указанная верхняя поверхность среды выращивания включает по меньшей мере одно ребро среды выращивания, а боковая стенка среды выращивания соответствует каждому из указанного по меньшей мере одного ребра, в котором указанная верхняя поверхность среды выращивания имеет меньшие размеры, чем размеры указанной пластины, при этом указанное устройство для покрытия среды выращивания растений можно поместить поверх указанной среды выращивания так, чтобы, когда указанный по меньшей мере один выступ соприкасается с указанной верхней поверхностью среды выращивания, указанная по меньшей мере одна стенка покрытия выступает ниже указанной верхней поверхности среды, и по меньшей мере одна из указанной по меньшей мере одной стенки покрытия удалена по меньшей мере от одной из указанной по меньшей мере одной стороны среды выращивания. 13. Устройство по п.12, в котором указанная верхняя поверхность среды выращивания имеет ту же форму, что и указанная пластина. 14. Устройство по п.13, в котором указанная среда выращивания имеет форму куба, а указанная пластина имеет в основном плоскую и квадратную формы, четыре ребра и четыре стенки покрытия, выступающие из указанных ребер пластины. 15. Устройство по пп.12 и 13, где указанной средой выращивания является минеральная вата.
