Дисплей для публичного использования

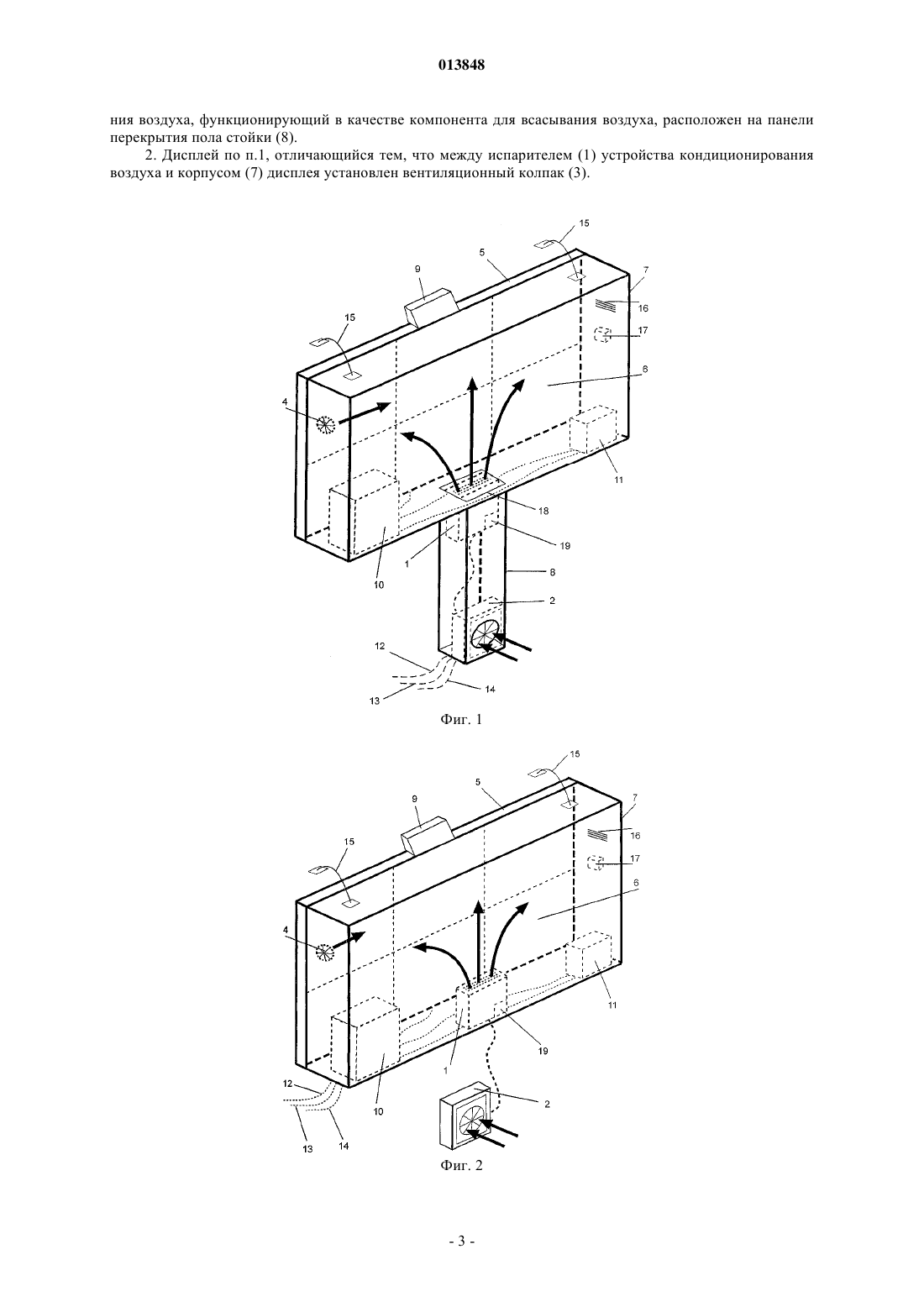

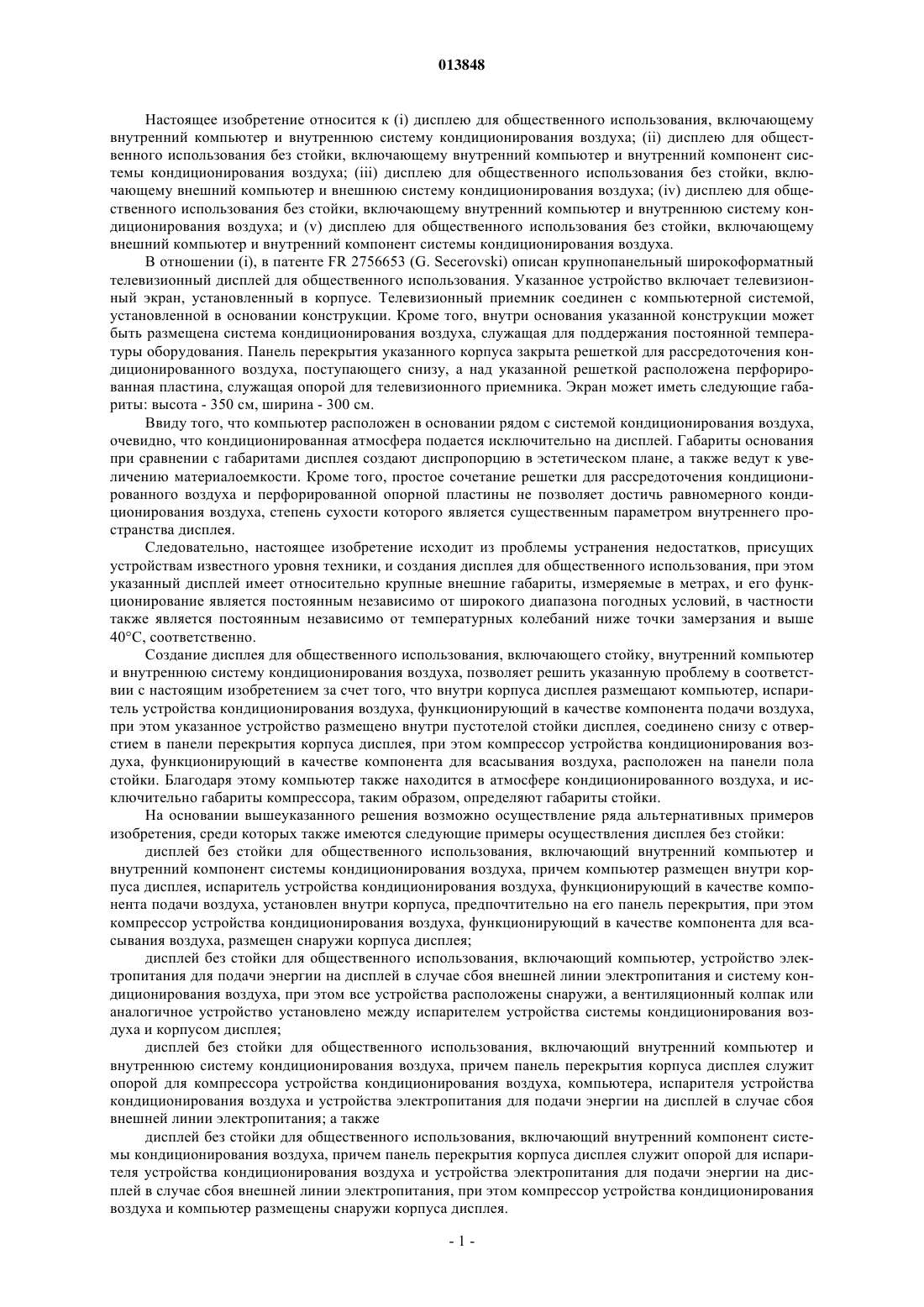

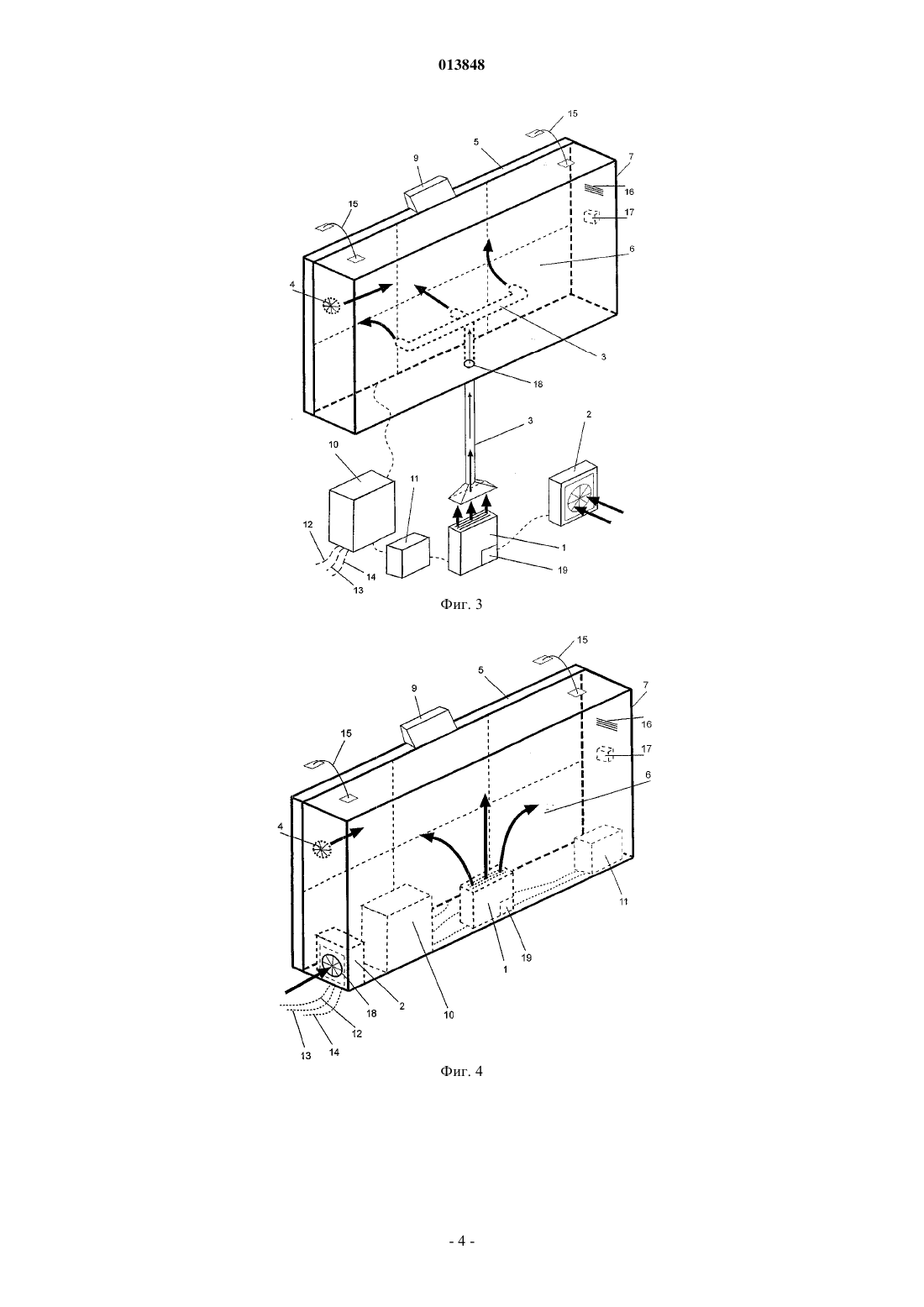

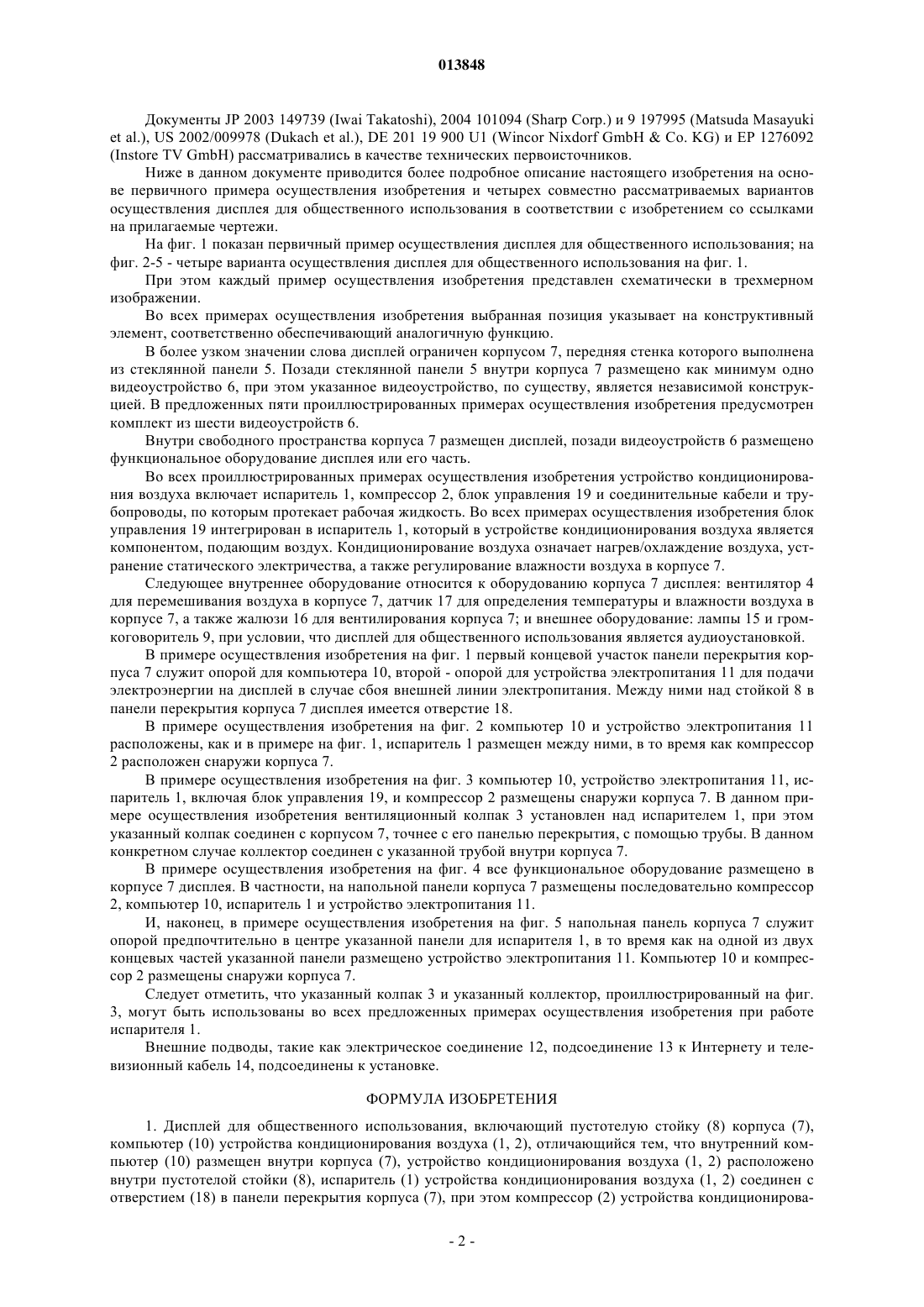

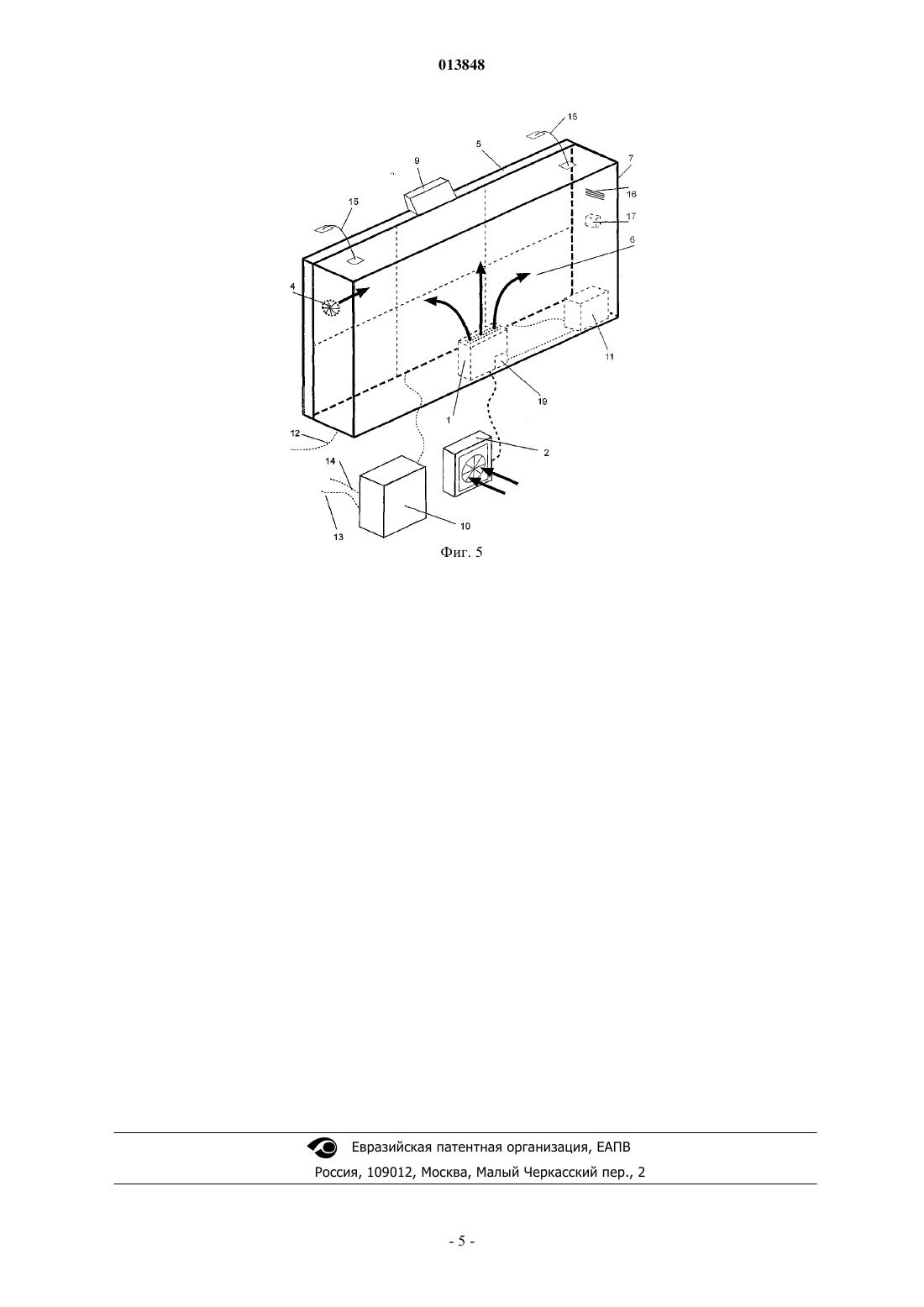

ДИСПЛЕЙ ДЛЯ ПУБЛИЧНОГО ИСПОЛЬЗОВАНИЯ В предпочтительном примере осуществления дисплея для общественного использования, включающего стойку, внутренний компьютер и внутреннюю систему кондиционирования воздуха,компьютер (10) размещен в соответствии с настоящим изобретением внутри корпуса (7) дисплея,испаритель (1) устройства кондиционирования воздуха (1, 2), функционирующий в качестве компонента подачи воздуха, соединен снизу с отверстием (18) в панели перекрытия корпуса (7) дисплея, при этом указанное устройство размещено внутри пустотелой стойки (8) дисплея, при этом компрессор (2) устройства кондиционирования воздуха, функционирующий в качестве компонента для всасывания воздуха, размещен на панели пола стойки (8). 013848 Настоящее изобретение относится к (i) дисплею для общественного использования, включающему внутренний компьютер и внутреннюю систему кондиционирования воздуха; (ii) дисплею для общественного использования без стойки, включающему внутренний компьютер и внутренний компонент системы кондиционирования воздуха; (iii) дисплею для общественного использования без стойки, включающему внешний компьютер и внешнюю систему кондиционирования воздуха; (iv) дисплею для общественного использования без стойки, включающему внутренний компьютер и внутреннюю систему кондиционирования воздуха; и (v) дисплею для общественного использования без стойки, включающему внешний компьютер и внутренний компонент системы кондиционирования воздуха. В отношении (i), в патенте FR 2756653 (G. Secerovski) описан крупнопанельный широкоформатный телевизионный дисплей для общественного использования. Указанное устройство включает телевизионный экран, установленный в корпусе. Телевизионный приемник соединен с компьютерной системой,установленной в основании конструкции. Кроме того, внутри основания указанной конструкции может быть размещена система кондиционирования воздуха, служащая для поддержания постоянной температуры оборудования. Панель перекрытия указанного корпуса закрыта решеткой для рассредоточения кондиционированного воздуха, поступающего снизу, а над указанной решеткой расположена перфорированная пластина, служащая опорой для телевизионного приемника. Экран может иметь следующие габариты: высота - 350 см, ширина - 300 см. Ввиду того, что компьютер расположен в основании рядом с системой кондиционирования воздуха,очевидно, что кондиционированная атмосфера подается исключительно на дисплей. Габариты основания при сравнении с габаритами дисплея создают диспропорцию в эстетическом плане, а также ведут к увеличению материалоемкости. Кроме того, простое сочетание решетки для рассредоточения кондиционированного воздуха и перфорированной опорной пластины не позволяет достичь равномерного кондиционирования воздуха, степень сухости которого является существенным параметром внутреннего пространства дисплея. Следовательно, настоящее изобретение исходит из проблемы устранения недостатков, присущих устройствам известного уровня техники, и создания дисплея для общественного использования, при этом указанный дисплей имеет относительно крупные внешние габариты, измеряемые в метрах, и его функционирование является постоянным независимо от широкого диапазона погодных условий, в частности также является постоянным независимо от температурных колебаний ниже точки замерзания и выше 40 С, соответственно. Создание дисплея для общественного использования, включающего стойку, внутренний компьютер и внутреннюю систему кондиционирования воздуха, позволяет решить указанную проблему в соответствии с настоящим изобретением за счет того, что внутри корпуса дисплея размещают компьютер, испаритель устройства кондиционирования воздуха, функционирующий в качестве компонента подачи воздуха,при этом указанное устройство размещено внутри пустотелой стойки дисплея, соединено снизу с отверстием в панели перекрытия корпуса дисплея, при этом компрессор устройства кондиционирования воздуха, функционирующий в качестве компонента для всасывания воздуха, расположен на панели пола стойки. Благодаря этому компьютер также находится в атмосфере кондиционированного воздуха, и исключительно габариты компрессора, таким образом, определяют габариты стойки. На основании вышеуказанного решения возможно осуществление ряда альтернативных примеров изобретения, среди которых также имеются следующие примеры осуществления дисплея без стойки: дисплей без стойки для общественного использования, включающий внутренний компьютер и внутренний компонент системы кондиционирования воздуха, причем компьютер размещен внутри корпуса дисплея, испаритель устройства кондиционирования воздуха, функционирующий в качестве компонента подачи воздуха, установлен внутри корпуса, предпочтительно на его панель перекрытия, при этом компрессор устройства кондиционирования воздуха, функционирующий в качестве компонента для всасывания воздуха, размещен снаружи корпуса дисплея; дисплей без стойки для общественного использования, включающий компьютер, устройство электропитания для подачи энергии на дисплей в случае сбоя внешней линии электропитания и систему кондиционирования воздуха, при этом все устройства расположены снаружи, а вентиляционный колпак или аналогичное устройство установлено между испарителем устройства системы кондиционирования воздуха и корпусом дисплея; дисплей без стойки для общественного использования, включающий внутренний компьютер и внутреннюю систему кондиционирования воздуха, причем панель перекрытия корпуса дисплея служит опорой для компрессора устройства кондиционирования воздуха, компьютера, испарителя устройства кондиционирования воздуха и устройства электропитания для подачи энергии на дисплей в случае сбоя внешней линии электропитания; а также дисплей без стойки для общественного использования, включающий внутренний компонент системы кондиционирования воздуха, причем панель перекрытия корпуса дисплея служит опорой для испарителя устройства кондиционирования воздуха и устройства электропитания для подачи энергии на дисплей в случае сбоя внешней линии электропитания, при этом компрессор устройства кондиционирования воздуха и компьютер размещены снаружи корпуса дисплея.(Instore TV GmbH) рассматривались в качестве технических первоисточников. Ниже в данном документе приводится более подробное описание настоящего изобретения на основе первичного примера осуществления изобретения и четырех совместно рассматриваемых вариантов осуществления дисплея для общественного использования в соответствии с изобретением со ссылками на прилагаемые чертежи. На фиг. 1 показан первичный пример осуществления дисплея для общественного использования; на фиг. 2-5 - четыре варианта осуществления дисплея для общественного использования на фиг. 1. При этом каждый пример осуществления изобретения представлен схематически в трехмерном изображении. Во всех примерах осуществления изобретения выбранная позиция указывает на конструктивный элемент, соответственно обеспечивающий аналогичную функцию. В более узком значении слова дисплей ограничен корпусом 7, передняя стенка которого выполнена из стеклянной панели 5. Позади стеклянной панели 5 внутри корпуса 7 размещено как минимум одно видеоустройство 6, при этом указанное видеоустройство, по существу, является независимой конструкцией. В предложенных пяти проиллюстрированных примерах осуществления изобретения предусмотрен комплект из шести видеоустройств 6. Внутри свободного пространства корпуса 7 размещен дисплей, позади видеоустройств 6 размещено функциональное оборудование дисплея или его часть. Во всех проиллюстрированных примерах осуществления изобретения устройство кондиционирования воздуха включает испаритель 1, компрессор 2, блок управления 19 и соединительные кабели и трубопроводы, по которым протекает рабочая жидкость. Во всех примерах осуществления изобретения блок управления 19 интегрирован в испаритель 1, который в устройстве кондиционирования воздуха является компонентом, подающим воздух. Кондиционирование воздуха означает нагрев/охлаждение воздуха, устранение статического электричества, а также регулирование влажности воздуха в корпусе 7. Следующее внутреннее оборудование относится к оборудованию корпуса 7 дисплея: вентилятор 4 для перемешивания воздуха в корпусе 7, датчик 17 для определения температуры и влажности воздуха в корпусе 7, а также жалюзи 16 для вентилирования корпуса 7; и внешнее оборудование: лампы 15 и громкоговоритель 9, при условии, что дисплей для общественного использования является аудиоустановкой. В примере осуществления изобретения на фиг. 1 первый концевой участок панели перекрытия корпуса 7 служит опорой для компьютера 10, второй - опорой для устройства электропитания 11 для подачи электроэнергии на дисплей в случае сбоя внешней линии электропитания. Между ними над стойкой 8 в панели перекрытия корпуса 7 дисплея имеется отверстие 18. В примере осуществления изобретения на фиг. 2 компьютер 10 и устройство электропитания 11 расположены, как и в примере на фиг. 1, испаритель 1 размещен между ними, в то время как компрессор 2 расположен снаружи корпуса 7. В примере осуществления изобретения на фиг. 3 компьютер 10, устройство электропитания 11, испаритель 1, включая блок управления 19, и компрессор 2 размещены снаружи корпуса 7. В данном примере осуществления изобретения вентиляционный колпак 3 установлен над испарителем 1, при этом указанный колпак соединен с корпусом 7, точнее с его панелью перекрытия, с помощью трубы. В данном конкретном случае коллектор соединен с указанной трубой внутри корпуса 7. В примере осуществления изобретения на фиг. 4 все функциональное оборудование размещено в корпусе 7 дисплея. В частности, на напольной панели корпуса 7 размещены последовательно компрессор 2, компьютер 10, испаритель 1 и устройство электропитания 11. И, наконец, в примере осуществления изобретения на фиг. 5 напольная панель корпуса 7 служит опорой предпочтительно в центре указанной панели для испарителя 1, в то время как на одной из двух концевых частей указанной панели размещено устройство электропитания 11. Компьютер 10 и компрессор 2 размещены снаружи корпуса 7. Следует отметить, что указанный колпак 3 и указанный коллектор, проиллюстрированный на фиг. 3, могут быть использованы во всех предложенных примерах осуществления изобретения при работе испарителя 1. Внешние подводы, такие как электрическое соединение 12, подсоединение 13 к Интернету и телевизионный кабель 14, подсоединены к установке. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Дисплей для общественного использования, включающий пустотелую стойку (8) корпуса (7),компьютер (10) устройства кондиционирования воздуха (1, 2), отличающийся тем, что внутренний компьютер (10) размещен внутри корпуса (7), устройство кондиционирования воздуха (1, 2) расположено внутри пустотелой стойки (8), испаритель (1) устройства кондиционирования воздуха (1, 2) соединен с отверстием (18) в панели перекрытия корпуса (7), при этом компрессор (2) устройства кондиционирова-2 013848 ния воздуха, функционирующий в качестве компонента для всасывания воздуха, расположен на панели перекрытия пола стойки (8). 2. Дисплей по п.1, отличающийся тем, что между испарителем (1) устройства кондиционирования воздуха и корпусом (7) дисплея установлен вентиляционный колпак (3).
