Листовой материал с защитой от подделок “муаровый”

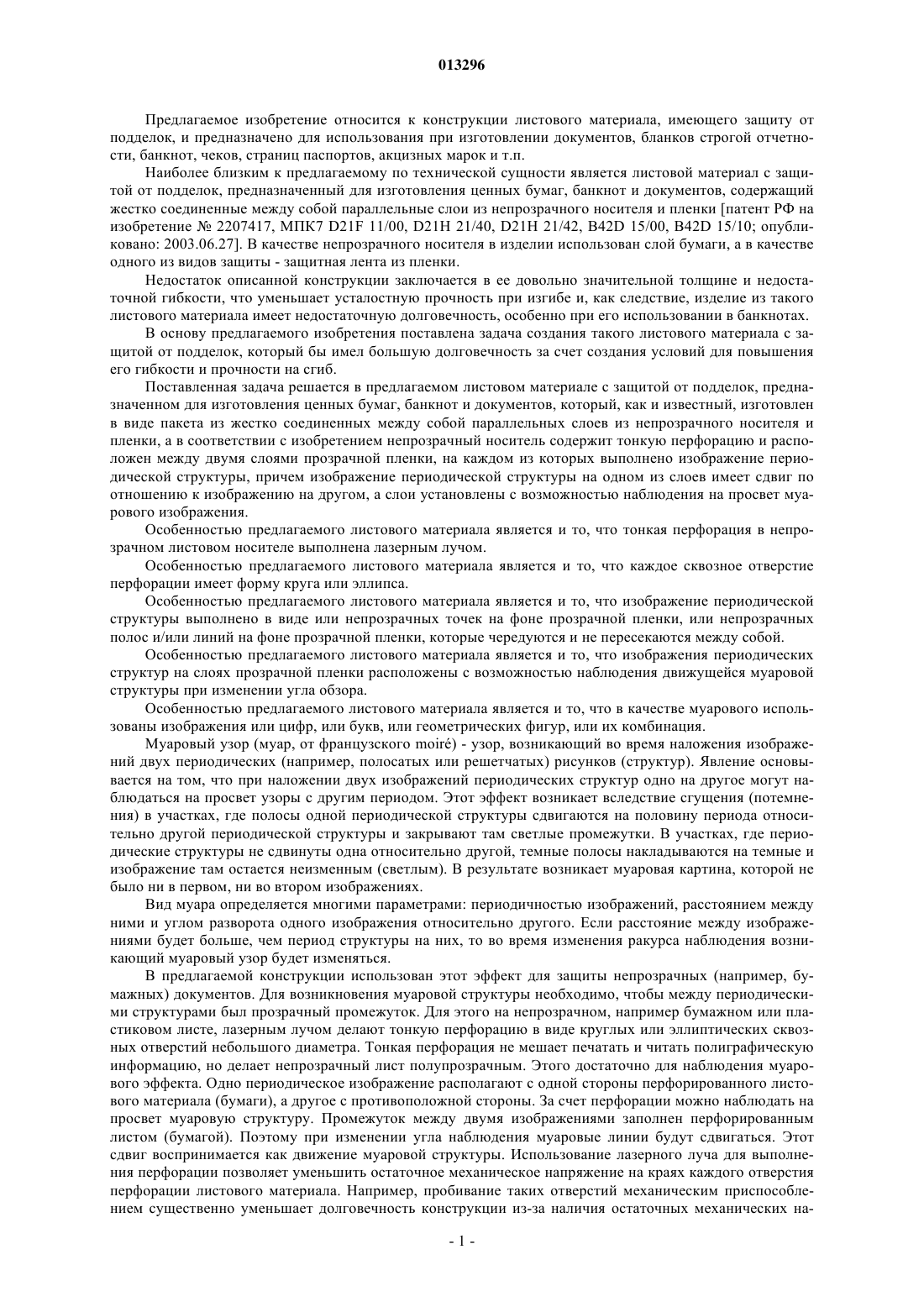

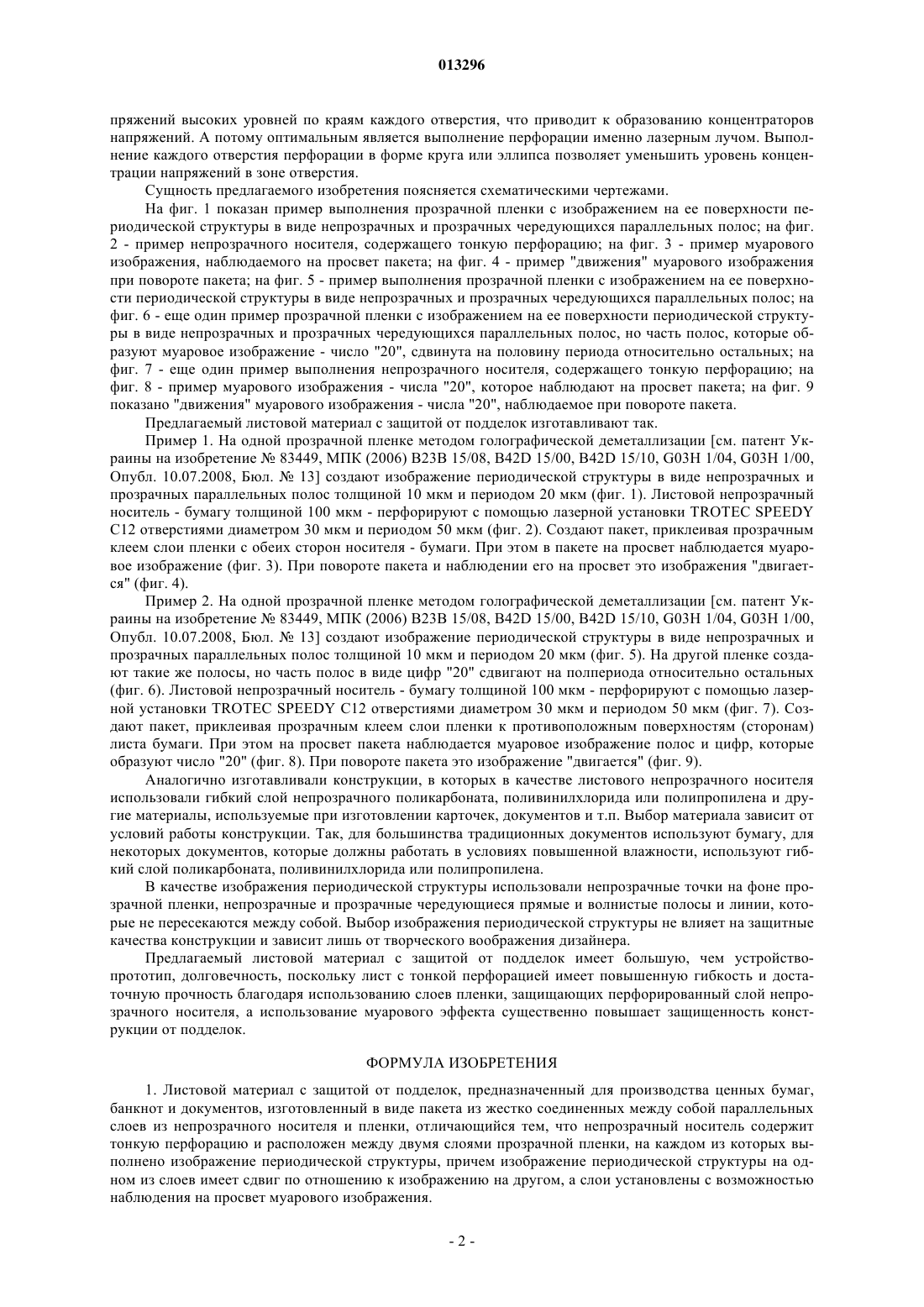

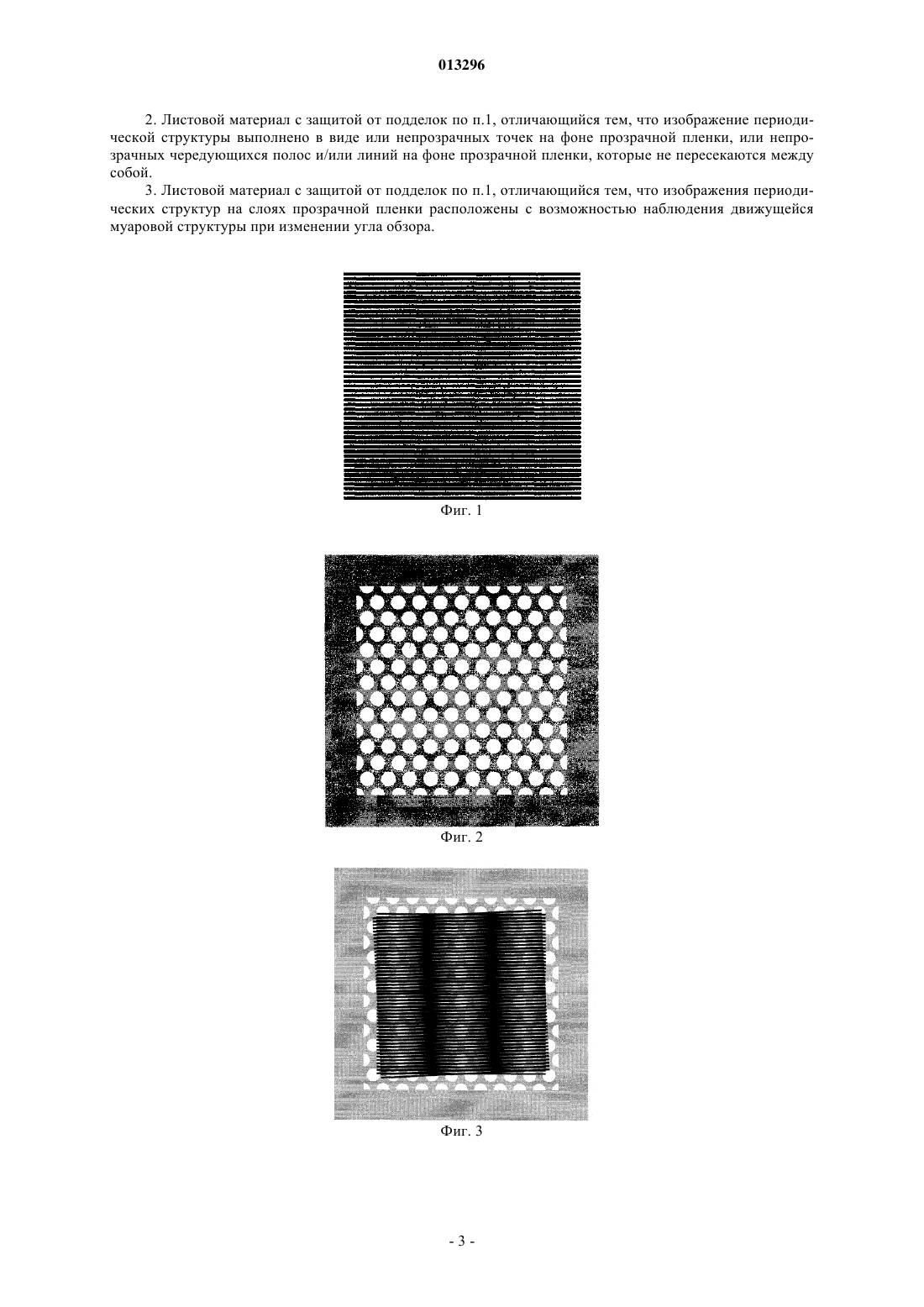

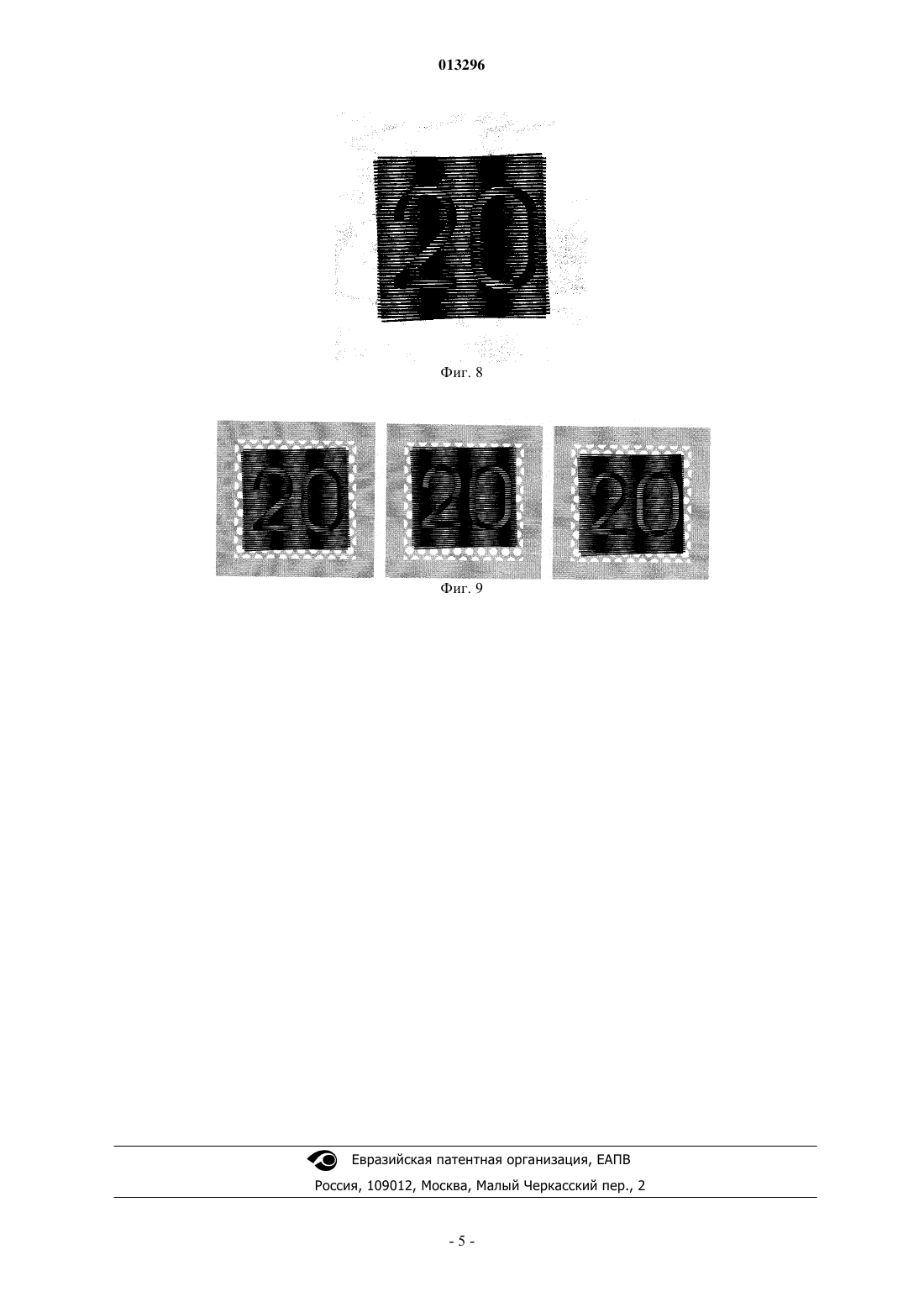

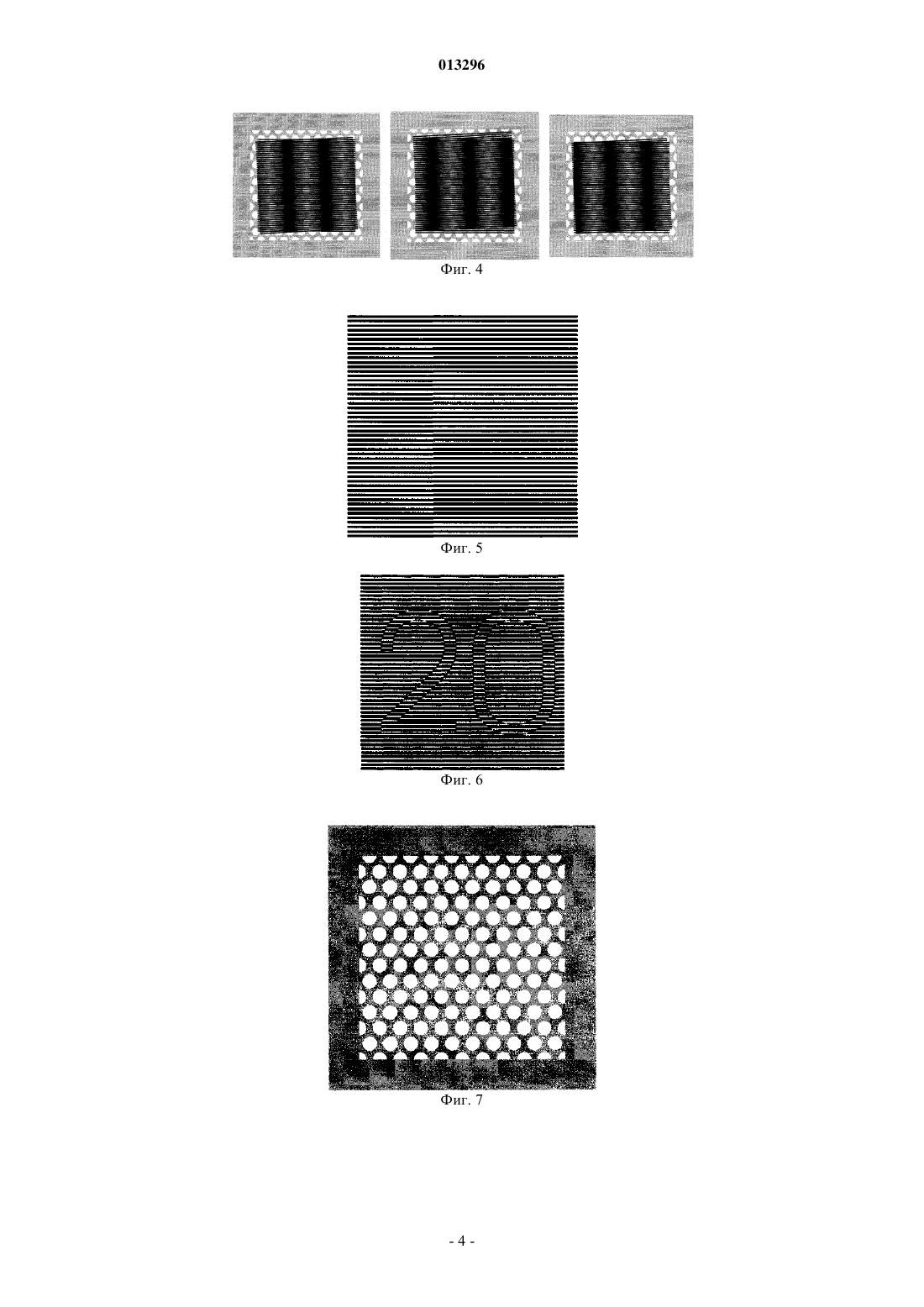

013296 Предлагаемое изобретение относится к конструкции листового материала, имеющего защиту от подделок, и предназначено для использования при изготовлении документов, бланков строгой отчетности, банкнот, чеков, страниц паспортов, акцизных марок и т.п. Наиболее близким к предлагаемому по технической сущности является листовой материал с защитой от подделок, предназначенный для изготовления ценных бумаг, банкнот и документов, содержащий жестко соединенные между собой параллельные слои из непрозрачного носителя и пленки [патент РФ на изобретение 2207417, МПК 7 D21F 11/00, D21H 21/40, D21H 21/42, B42D 15/00, B42D 15/10; опубликовано: 2003.06.27]. В качестве непрозрачного носителя в изделии использован слой бумаги, а в качестве одного из видов защиты - защитная лента из пленки. Недостаток описанной конструкции заключается в ее довольно значительной толщине и недостаточной гибкости, что уменьшает усталостную прочность при изгибе и, как следствие, изделие из такого листового материала имеет недостаточную долговечность, особенно при его использовании в банкнотах. В основу предлагаемого изобретения поставлена задача создания такого листового материала с защитой от подделок, который бы имел большую долговечность за счет создания условий для повышения его гибкости и прочности на сгиб. Поставленная задача решается в предлагаемом листовом материале с защитой от подделок, предназначенном для изготовления ценных бумаг, банкнот и документов, который, как и известный, изготовлен в виде пакета из жестко соединенных между собой параллельных слоев из непрозрачного носителя и пленки, а в соответствии с изобретением непрозрачный носитель содержит тонкую перфорацию и расположен между двумя слоями прозрачной пленки, на каждом из которых выполнено изображение периодической структуры, причем изображение периодической структуры на одном из слоев имеет сдвиг по отношению к изображению на другом, а слои установлены с возможностью наблюдения на просвет муарового изображения. Особенностью предлагаемого листового материала является и то, что тонкая перфорация в непрозрачном листовом носителе выполнена лазерным лучом. Особенностью предлагаемого листового материала является и то, что каждое сквозное отверстие перфорации имеет форму круга или эллипса. Особенностью предлагаемого листового материала является и то, что изображение периодической структуры выполнено в виде или непрозрачных точек на фоне прозрачной пленки, или непрозрачных полос и/или линий на фоне прозрачной пленки, которые чередуются и не пересекаются между собой. Особенностью предлагаемого листового материала является и то, что изображения периодических структур на слоях прозрачной пленки расположены с возможностью наблюдения движущейся муаровой структуры при изменении угла обзора. Особенностью предлагаемого листового материала является и то, что в качестве муарового использованы изображения или цифр, или букв, или геометрических фигур, или их комбинация. Муаровый узор (муар, от французского moir) - узор, возникающий во время наложения изображений двух периодических (например, полосатых или решетчатых) рисунков (структур). Явление основывается на том, что при наложении двух изображений периодических структур одно на другое могут наблюдаться на просвет узоры с другим периодом. Этот эффект возникает вследствие сгущения (потемнения) в участках, где полосы одной периодической структуры сдвигаются на половину периода относительно другой периодической структуры и закрывают там светлые промежутки. В участках, где периодические структуры не сдвинуты одна относительно другой, темные полосы накладываются на темные и изображение там остается неизменным (светлым). В результате возникает муаровая картина, которой не было ни в первом, ни во втором изображениях. Вид муара определяется многими параметрами: периодичностью изображений, расстоянием между ними и углом разворота одного изображения относительно другого. Если расстояние между изображениями будет больше, чем период структуры на них, то во время изменения ракурса наблюдения возникающий муаровый узор будет изменяться. В предлагаемой конструкции использован этот эффект для защиты непрозрачных (например, бумажных) документов. Для возникновения муаровой структуры необходимо, чтобы между периодическими структурами был прозрачный промежуток. Для этого на непрозрачном, например бумажном или пластиковом листе, лазерным лучом делают тонкую перфорацию в виде круглых или эллиптических сквозных отверстий небольшого диаметра. Тонкая перфорация не мешает печатать и читать полиграфическую информацию, но делает непрозрачный лист полупрозрачным. Этого достаточно для наблюдения муарового эффекта. Одно периодическое изображение располагают с одной стороны перфорированного листового материала (бумаги), а другое с противоположной стороны. За счет перфорации можно наблюдать на просвет муаровую структуру. Промежуток между двумя изображениями заполнен перфорированным листом (бумагой). Поэтому при изменении угла наблюдения муаровые линии будут сдвигаться. Этот сдвиг воспринимается как движение муаровой структуры. Использование лазерного луча для выполнения перфорации позволяет уменьшить остаточное механическое напряжение на краях каждого отверстия перфорации листового материала. Например, пробивание таких отверстий механическим приспособлением существенно уменьшает долговечность конструкции из-за наличия остаточных механических на-1 013296 пряжений высоких уровней по краям каждого отверстия, что приводит к образованию концентраторов напряжений. А потому оптимальным является выполнение перфорации именно лазерным лучом. Выполнение каждого отверстия перфорации в форме круга или эллипса позволяет уменьшить уровень концентрации напряжений в зоне отверстия. Сущность предлагаемого изобретения поясняется схематическими чертежами. На фиг. 1 показан пример выполнения прозрачной пленки с изображением на ее поверхности периодической структуры в виде непрозрачных и прозрачных чередующихся параллельных полос; на фиг. 2 - пример непрозрачного носителя, содержащего тонкую перфорацию; на фиг. 3 - пример муарового изображения, наблюдаемого на просвет пакета; на фиг. 4 - пример "движения" муарового изображения при повороте пакета; на фиг. 5 - пример выполнения прозрачной пленки с изображением на ее поверхности периодической структуры в виде непрозрачных и прозрачных чередующихся параллельных полос; на фиг. 6 - еще один пример прозрачной пленки с изображением на ее поверхности периодической структуры в виде непрозрачных и прозрачных чередующихся параллельных полос, но часть полос, которые образуют муаровое изображение - число "20", сдвинута на половину периода относительно остальных; на фиг. 7 - еще один пример выполнения непрозрачного носителя, содержащего тонкую перфорацию; на фиг. 8 - пример муарового изображения - числа "20", которое наблюдают на просвет пакета; на фиг. 9 показано "движения" муарового изображения - числа "20", наблюдаемое при повороте пакета. Предлагаемый листовой материал с защитой от подделок изготавливают так. Пример 1. На одной прозрачной пленке методом голографической деметаллизации [см. патент Украины на изобретение 83449, МПК (2006) В 23 В 15/08, B42D 15/00, B42D 15/10, G03H 1/04, G03H 1/00,Опубл. 10.07.2008, Бюл.13] создают изображение периодической структуры в виде непрозрачных и прозрачных параллельных полос толщиной 10 мкм и периодом 20 мкм (фиг. 1). Листовой непрозрачный носитель - бумагу толщиной 100 мкм - перфорируют с помощью лазерной установки TROTEC SPEEDYC12 отверстиями диаметром 30 мкм и периодом 50 мкм (фиг. 2). Создают пакет, приклеивая прозрачным клеем слои пленки с обеих сторон носителя - бумаги. При этом в пакете на просвет наблюдается муаровое изображение (фиг. 3). При повороте пакета и наблюдении его на просвет это изображения "двигается" (фиг. 4). Пример 2. На одной прозрачной пленке методом голографической деметаллизации [см. патент Украины на изобретение 83449, МПК (2006) В 23 В 15/08, B42D 15/00, B42D 15/10, G03H 1/04, G03H 1/00,Опубл. 10.07.2008, Бюл.13] создают изображение периодической структуры в виде непрозрачных и прозрачных параллельных полос толщиной 10 мкм и периодом 20 мкм (фиг. 5). На другой пленке создают такие же полосы, но часть полос в виде цифр "20" сдвигают на полпериода относительно остальных(фиг. 6). Листовой непрозрачный носитель - бумагу толщиной 100 мкм - перфорируют с помощью лазерной установки TROTEC SPEEDY C12 отверстиями диаметром 30 мкм и периодом 50 мкм (фиг. 7). Создают пакет, приклеивая прозрачным клеем слои пленки к противоположным поверхностям (сторонам) листа бумаги. При этом на просвет пакета наблюдается муаровое изображение полос и цифр, которые образуют число "20" (фиг. 8). При повороте пакета это изображение "двигается" (фиг. 9). Аналогично изготавливали конструкции, в которых в качестве листового непрозрачного носителя использовали гибкий слой непрозрачного поликарбоната, поливинилхлорида или полипропилена и другие материалы, используемые при изготовлении карточек, документов и т.п. Выбор материала зависит от условий работы конструкции. Так, для большинства традиционных документов используют бумагу, для некоторых документов, которые должны работать в условиях повышенной влажности, используют гибкий слой поликарбоната, поливинилхлорида или полипропилена. В качестве изображения периодической структуры использовали непрозрачные точки на фоне прозрачной пленки, непрозрачные и прозрачные чередующиеся прямые и волнистые полосы и линии, которые не пересекаются между собой. Выбор изображения периодической структуры не влияет на защитные качества конструкции и зависит лишь от творческого воображения дизайнера. Предлагаемый листовой материал с защитой от подделок имеет большую, чем устройствопрототип, долговечность, поскольку лист с тонкой перфорацией имеет повышенную гибкость и достаточную прочность благодаря использованию слоев пленки, защищающих перфорированный слой непрозрачного носителя, а использование муарового эффекта существенно повышает защищенность конструкции от подделок. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Листовой материал с защитой от подделок, предназначенный для производства ценных бумаг,банкнот и документов, изготовленный в виде пакета из жестко соединенных между собой параллельных слоев из непрозрачного носителя и пленки, отличающийся тем, что непрозрачный носитель содержит тонкую перфорацию и расположен между двумя слоями прозрачной пленки, на каждом из которых выполнено изображение периодической структуры, причем изображение периодической структуры на одном из слоев имеет сдвиг по отношению к изображению на другом, а слои установлены с возможностью наблюдения на просвет муарового изображения.-2 013296 2. Листовой материал с защитой от подделок по п.1, отличающийся тем, что изображение периодической структуры выполнено в виде или непрозрачных точек на фоне прозрачной пленки, или непрозрачных чередующихся полос и/или линий на фоне прозрачной пленки, которые не пересекаются между собой. 3. Листовой материал с защитой от подделок по п.1, отличающийся тем, что изображения периодических структур на слоях прозрачной пленки расположены с возможностью наблюдения движущейся муаровой структуры при изменении угла обзора.
