Скважинная струйная установка для каротажных работ и способ ее работы

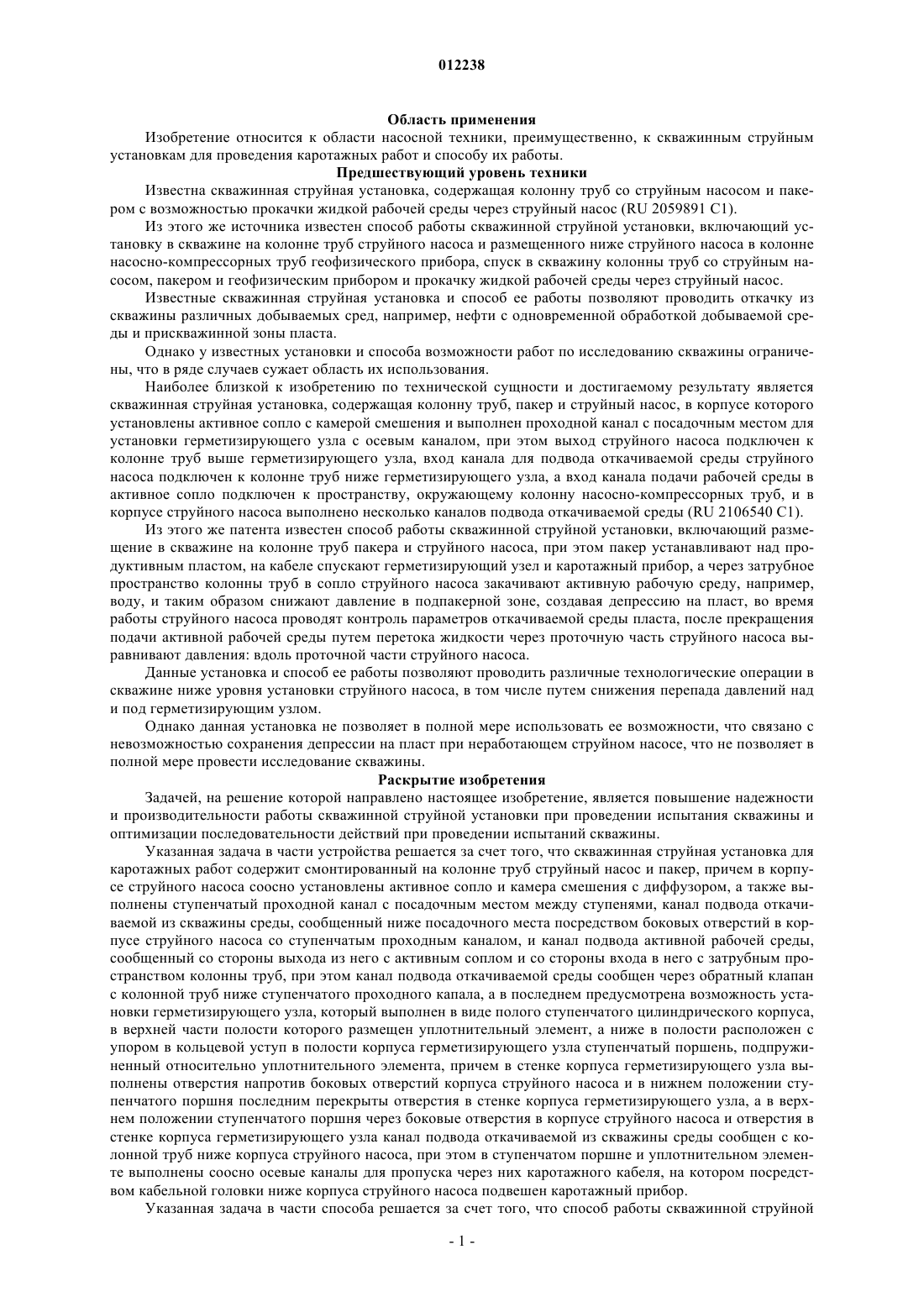

012238 Область применения Изобретение относится к области насосной техники, преимущественно, к скважинным струйным установкам для проведения каротажных работ и способу их работы. Предшествующий уровень техники Известна скважинная струйная установка, содержащая колонну труб со струйным насосом и пакером с возможностью прокачки жидкой рабочей среды через струйный насос (RU 2059891 С 1). Из этого же источника известен способ работы скважинной струйной установки, включающий установку в скважине на колонне труб струйного насоса и размещенного ниже струйного насоса в колонне насосно-компрессорных труб геофизического прибора, спуск в скважину колонны труб со струйным насосом, пакером и геофизическим прибором и прокачку жидкой рабочей среды через струйный насос. Известные скважинная струйная установка и способ ее работы позволяют проводить откачку из скважины различных добываемых сред, например, нефти с одновременной обработкой добываемой среды и прискважинной зоны пласта. Однако у известных установки и способа возможности работ по исследованию скважины ограничены, что в ряде случаев сужает область их использования. Наиболее близкой к изобретению по технической сущности и достигаемому результату является скважинная струйная установка, содержащая колонну труб, пакер и струйный насос, в корпусе которого установлены активное сопло с камерой смешения и выполнен проходной канал с посадочным местом для установки герметизирующего узла с осевым каналом, при этом выход струйного насоса подключен к колонне труб выше герметизирующего узла, вход канала для подвода откачиваемой среды струйного насоса подключен к колонне труб ниже герметизирующего узла, а вход канала подачи рабочей среды в активное сопло подключен к пространству, окружающему колонну насосно-компрессорных труб, и в корпусе струйного насоса выполнено несколько каналов подвода откачиваемой среды (RU 2106540 С 1). Из этого же патента известен способ работы скважинной струйной установки, включающий размещение в скважине на колонне труб пакера и струйного насоса, при этом пакер устанавливают над продуктивным пластом, на кабеле спускают герметизирующий узел и каротажный прибор, а через затрубное пространство колонны труб в сопло струйного насоса закачивают активную рабочую среду, например,воду, и таким образом снижают давление в подпакерной зоне, создавая депрессию на пласт, во время работы струйного насоса проводят контроль параметров откачиваемой среды пласта, после прекращения подачи активной рабочей среды путем перетока жидкости через проточную часть струйного насоса выравнивают давления: вдоль проточной части струйного насоса. Данные установка и способ ее работы позволяют проводить различные технологические операции в скважине ниже уровня установки струйного насоса, в том числе путем снижения перепада давлений над и под герметизирующим узлом. Однако данная установка не позволяет в полной мере использовать ее возможности, что связано с невозможностью сохранения депрессии на пласт при неработающем струйном насосе, что не позволяет в полной мере провести исследование скважины. Раскрытие изобретения Задачей, на решение которой направлено настоящее изобретение, является повышение надежности и производительности работы скважинной струйной установки при проведении испытания скважины и оптимизации последовательности действий при проведении испытаний скважины. Указанная задача в части устройства решается за счет того, что скважинная струйная установка для каротажных работ содержит смонтированный на колонне труб струйный насос и пакер, причем в корпусе струйного насоса соосно установлены активное сопло и камера смешения с диффузором, а также выполнены ступенчатый проходной канал с посадочным местом между ступенями, канал подвода откачиваемой из скважины среды, сообщенный ниже посадочного места посредством боковых отверстий в корпусе струйного насоса со ступенчатым проходным каналом, и канал подвода активной рабочей среды,сообщенный со стороны выхода из него с активным соплом и со стороны входа в него с затрубным пространством колонны труб, при этом канал подвода откачиваемой среды сообщен через обратный клапан с колонной труб ниже ступенчатого проходного капала, а в последнем предусмотрена возможность установки герметизирующего узла, который выполнен в виде полого ступенчатого цилиндрического корпуса,в верхней части полости которого размещен уплотнительный элемент, а ниже в полости расположен с упором в кольцевой уступ в полости корпуса герметизирующего узла ступенчатый поршень, подпружиненный относительно уплотнительного элемента, причем в стенке корпуса герметизирующего узла выполнены отверстия напротив боковых отверстий корпуса струйного насоса и в нижнем положении ступенчатого поршня последним перекрыты отверстия в стенке корпуса герметизирующего узла, а в верхнем положении ступенчатого поршня через боковые отверстия в корпусе струйного насоса и отверстия в стенке корпуса герметизирующего узла канал подвода откачиваемой из скважины среды сообщен с колонной труб ниже корпуса струйного насоса, при этом в ступенчатом поршне и уплотнительном элементе выполнены соосно осевые каналы для пропуска через них каротажного кабеля, на котором посредством кабельной головки ниже корпуса струйного насоса подвешен каротажный прибор. Указанная задача в части способа решается за счет того, что способ работы скважинной струйной-1 012238 установки для каротажных работ заключается в том, что проводят сборку колонны труб путем установки на колонне труб струйного насоса и пакера, после чего проводят спуск сборки в скважину и распакеровку пакера, затем производят спуск в скважину на каротажном кабеле герметизирующего узла с закрепленным на кабеле посредством кабельной головки каротажным прибором, герметизирующий узел устанавливают на посадочное место в ступенчатом проходном канале струйного насоса, а каротажный прибор располагают в зоне продуктивного пласта, при этом в ходе спуска регистрируют каротажным прибором фоновые значения физических полей горных пород вдоль ствола скважины, в частности, тепловые поля, далее струйным насосом путем подачи по затрубному пространству колонны труб в активное сопло активной рабочей среды создают депрессию на продуктивный пласт и, таким образом, дренируют продуктивный пласт, а затем при работающем струйном насосе проводят регистрацию текущих значений физических полей горных пород и поступающего в скважину пластового флюида, причем в ходе регистрации посредством каротажного кабеля проводят перемещение каротажного прибора вдоль ствола скважины, включая и продуктивный пласт, потом прекращают работу струйного насоса и посредством обратного клапана в канале подвода откачиваемой среды разобщают внутреннюю полость колонны труб над струйным насосом вместе с затрубным пространством над пакером и внутреннюю полость колонны труб под струйным насосом вместе с подпакерным пространством, сохраняя под пакером пониженное забойное давление, затем с помощью каротажного кабеля приподнимают каротажный прибор и кабельной головкой нажимают снизу на ступенчатый поршень, перемещают его вверх и, таким образом, сообщают через отверстия в стенке корпуса герметизирующего узла и боковые отверстия в корпусе струйного насоса подпакерное пространство скважины с внутренней полостью колонны труб выше струйного насоса и затрубным пространством выше пакера и, за счет этого, выравнивают давление над и под пакером, после чего извлекают из скважины каротажный прибор вместе с герметизирующим узлом. Анализ различных конструкций показал, что надежность работы можно повысить путем увеличения функциональных возможностей установки при испытании и освоении скважин. Было выявлено, что указанный выше набор элементов конструкции скважинной установки позволяет организовать такую последовательность действий, при которой наиболее эффективно используется оборудование, которое установлено на колонне труб при проведении каротажных работ по исследованию, испытанию и освоению продуктивных пластов горных пород. При этом созданы условия как для получения полной и достоверной информации о состоянии продуктивных пластов, так и для проведения обработки продуктивных пластов в ходе проведения исследования. Скважинная установка дает возможность создавать ряд различных депрессий с помощью струйного насоса в подпакерной зоне скважины с заданной величиной перепада давления, а с помощью каротажного прибора проводить регистрации давления, температуры и других физических параметров скважины и откачиваемой из скважины среды,проводить исследование и испытание скважины, также проводить регистрацию кривой восстановления пластового давления в подпакерном пространстве скважины без использования специально для этого предназначенной функциональной вставки. Одновременно представляется возможность контролировать величину депрессии путем управления скоростью прокачки активной рабочей среды. При проведении испытания пластов можно регулировать режим откачки посредством изменения давления активной рабочей среды, подаваемой в активное сопло струйного насоса. В то же время исключена возможность самопроизвольного перетока рабочей среды в подпакерную зону как при работающем, так и при неработающем струйном насосе. В результате достигается интенсификация работ по исследованию и освоению скважин, что позволяет проводить качественное исследование и испытание скважин после бурения и при капитальном ремонте, а также подготовку скважины к эксплуатации с проведением всестороннего исследования и испытания в различных режимах и за счет этого повышение надежности работы установки. Краткое описание чертежей На фиг. 1 представлен продольный разрез скважинной струйной установки с герметизирующим узлом и каротажным прибором, расположенным в зоне продуктивного пласта. На фиг. 2 представлен продольный разрез скважинной струйной установки во время подготовки скважинной струйной установки к подъему каротажного прибора и герметизирующего узла на поверхность. Лучший вариант осуществления изобретения Предлагаемая скважинная струйная установка для каротажных работ содержит смонтированный на колонне труб 1 струйный насос 2 и пакер 3, причем в корпусе 4 струйного насоса 2 соосно установлены активное сопло 5 и камера смешения 6 с диффузором, а также выполнены ступенчатый проходной канал 7 с посадочным местом 8 между ступенями, канал 9 подвода откачиваемой из скважины среды, сообщенный ниже посадочного места 8 посредством боковых отверстий 10 в корпусе 4 струйного насоса 2 со ступенчатым проходным каналом 7, и канал 11 подвода активной рабочей среды, сообщенный со стороны выхода из него с активным соплом 5 и со стороны входа в него с затрубным пространством колонны труб 1. Канал 9 подвода откачиваемой среды сообщен через обратный клапан 12 с колонной труб 1 ниже ступенчатого проходного канала 7, а в последнем предусмотрена возможность установки герметизирующего узла 13, который выполнен в виде полого ступенчатого цилиндрического корпуса 14, в верхней-2 012238 части полости которого размещев уплотнительный элемент 15, а ниже в полости расположен с упором в кольцевой уступ 16 в полости корпуса 14 герметизирующего узла 13 ступенчатый поршень 17, подпружиненный посредством пружины 18 относительно уплотнительного элемента 15. В стенке корпуса 14 герметизирующего узла 13 выполнены отверстия 19 напротив боковых отверстий 10 корпуса 4 струйного насоса 2 и в нижнем положении ступенчатого поршня 17 последним перекрыты отверстия 19 в стенке корпуса 14 герметизирующего узла 13, а в верхнем положении ступенчатого поршня 17 через боковые отверстия 10 в корпусе 4 струйного насоса 2 и отверстия 19 в стенке корпуса 14 герметизирующего узла 13 канал 9 подвода откачиваемой из скважины среды сообщен с колонной труб 1 ниже корпуса 4 струйного насоса 2. В ступенчатом поршне 17 и уплотнительном элементе 15 выполнены соосно осевые каналы для пропуска через них каротажного кабеля 20, на котором посредством кабельной головки 21 ниже корпуса 4 струйного насоса 2 подвешен каротажный прибор 22. Предлагаемый способ работы скважинной струйной установки осуществляют следующим образом. Проводят сборку колонны труб 1 путем установки на колонне труб 1 струйного насоса 2 и пакера 3. Проводят спуск сборки в скважину и распакеровку пакера 3, после чего спускают в скважину на каротажном кабеле 20 герметизирующий узел 13 с закрепленным на кабеле 20 посредством кабельной головки 21 каротажным прибором 22. Герметизирующий узел 13 устанавливают на посадочное место 8 в ступенчатом проходном канале 7 струйного насоса 2, а каротажный прибор 22 располагают в зоне продуктивного пласта 23. В ходе спуска регистрируют каротажным прибором 22 фоновые значения физических полей горных пород вдоль ствола скважины, в частности тепловые поля. Далее струйным насосом 2 путем подачи по затрубному пространству колонны труб 1 в активное сопло 5 активной рабочей среды создают депрессию на продуктивный пласт 23 и таким образом дренируют продуктивный пласт 23. Затем при работающем струйном насосе 2 проводят регистрацию текущих значений физических полей горных пород и поступающего в скважину пластового флюида, причем в ходе регистрации посредством каротажного кабеля 20 проводят перемещение каротажного прибора 22 вдоль ствола скважины, включая и продуктивный пласт 23. Потом прекращают работу струйного насоса 2 и посредством обратного клапана 12 в канале 9 подвода откачиваемой среды разобщают внутреннюю полость колонны труб 1 над струйным насосом 2 вместе с затрубным пространством над пакером 3 и внутреннюю полость колонны труб 1 под струйным насосом 2 вместе с подпакерным пространством, сохраняя под пакером 3 пониженное забойное давление. Затем с помощью каротажного кабеля 20 приподнимают каротажный прибор 22 и кабельной головкой 21 нажимают снизу на ступенчатый поршень 17, перемещают его вверх и, таким образом, сообщают через отверстия 19 в стенке корпуса 14 герметизирующего узла 13 и боковые отверстия 10 в корпусе 4 струйного насоса 2 подпакерное пространство скважины с внутренней полостью колонны труб 1 выше струйного насоса 2 и затрубным пространством выше пакера 3, и, за счет этого, выравнивают давление над и под струйным насосом 2, после чего извлекают из скважины каротажный прибор 22 вместе с герметизирующим узлом 13. Промышленная применимость Настоящее изобретение может быть использовано в нефтегазодобывающей промышленности при освоении скважин после бурения или при каротажных работах во всех типах скважин. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Скважинная струйная установка для каротажных работ, содержащая смонтированный на колонне труб струйный насос и пакер, причем в корпусе струйного насоса соосно установлены активное сопло и камера смешения с диффузором, а также выполнены ступенчатый проходной канал с посадочным местом между ступенями, канал подвода откачиваемой из скважины среды, сообщенный ниже посадочного места посредством боковых отверстий в корпусе струйного насоса со ступенчатым проходным каналом,и канал подвода активной рабочей среды, сообщенный со стороны выхода из него - с активным соплом и со стороны входа в него - с затрубным пространством колонны труб, при этом канал подвода откачиваемой среды сообщен через обратный клапан с колонной труб ниже ступенчатого проходного канала, а в последнем предусмотрена возможность установки герметизирующего узла, который выполнен в виде полого ступенчатого цилиндрического корпуса, в верхней части полости которого размещен уплотнительный элемент, а ниже в полости расположен с упором в кольцевой уступ в полости корпуса герметизирующего узла ступенчатый поршень, подпружиненный относительно уплотнительного элемента, причем в стенке корпуса герметизирующего узла выполнены отверстия напротив боковых отверстий корпуса струйного насоса и в нижнем положении ступенчатого поршня последним перекрыты отверстия в стенке корпуса герметизирующего узла, а в верхнем положении ступенчатого поршня через боковые отверстия в корпусе струйного насоса и отверстия в стенке корпуса герметизирующего узла канал подвода откачиваемой из скважины среды сообщен с колонной труб ниже корпуса струйного насоса, при этом в ступенчатом поршне и уплотнительном элементе выполнены соосно осевые каналы для пропуска через них каротажного кабеля, на котором посредством кабельной головки ниже корпуса струйного насоса подвешен каротажный прибор. 2. Способ работы скважинной струйной установки для каротажных работ, заключающийся в том,-3 012238 что проводят сборку колонны труб путем установки на колонне труб струйного насоса и пакера, после чего проводят спуск сборки в скважину и распакеровку пакера, затем производят спуск в скважину на каротажном кабеле герметизирующего узла с закрепленным на кабеле посредством кабельной головки каротажным прибором, герметизирующий узел устанавливают на посадочное место в ступенчатом проходном канале струйного насоса, а каротажный прибор располагают в зоне продуктивного пласта, при этом в ходе спуска регистрируют каротажным прибором фоновые значения физических полей горных пород вдоль ствола скважины, в частности тепловые поля, далее струйным насосом путем подачи по затрубному пространству колонны труб в активное сопло активной рабочей среды создают депрессию на продуктивный пласт и, таким образом, дренируют продуктивный пласт, а затем при работающем струйном насосе проводят регистрацию текущих значений физических полей горных пород и поступающего в скважину пластового флюида, причем в ходе регистрации посредством каротажного кабеля проводят перемещение каротажного прибора вдоль ствола скважины, включая и продуктивный пласт, потом прекращают работу струйного насоса и посредством обратного клапана в канале подвода откачиваемой среды разобщают внутреннюю полость колонны труб над струйным насосом вместе с затрубным пространством над пакером и внутреннюю полость колонны труб под струйным насосом вместе с подпакерным пространством, сохраняя под пакером пониженное забойное давление, затем с помощью каротажного кабеля приподнимают каротажный прибор и кабельной головкой нажимают снизу на ступенчатый поршень, перемещают его вверх и, таким образом, сообщают через отверстия в стенке корпуса терметизирующего узла и боковые отверстия в корпусе струйного насоса подпакерное пространство скважины с внутренней полостью колонны труб выше струйного насоса и затрубным пространством выше пакера и,за счет этого выравнивают давление над и под пакером, после чего извлекают из скважины каротажный прибор вместе с герметизирующим узлом.
