Скрытый смывной бачок, устраняющий запах

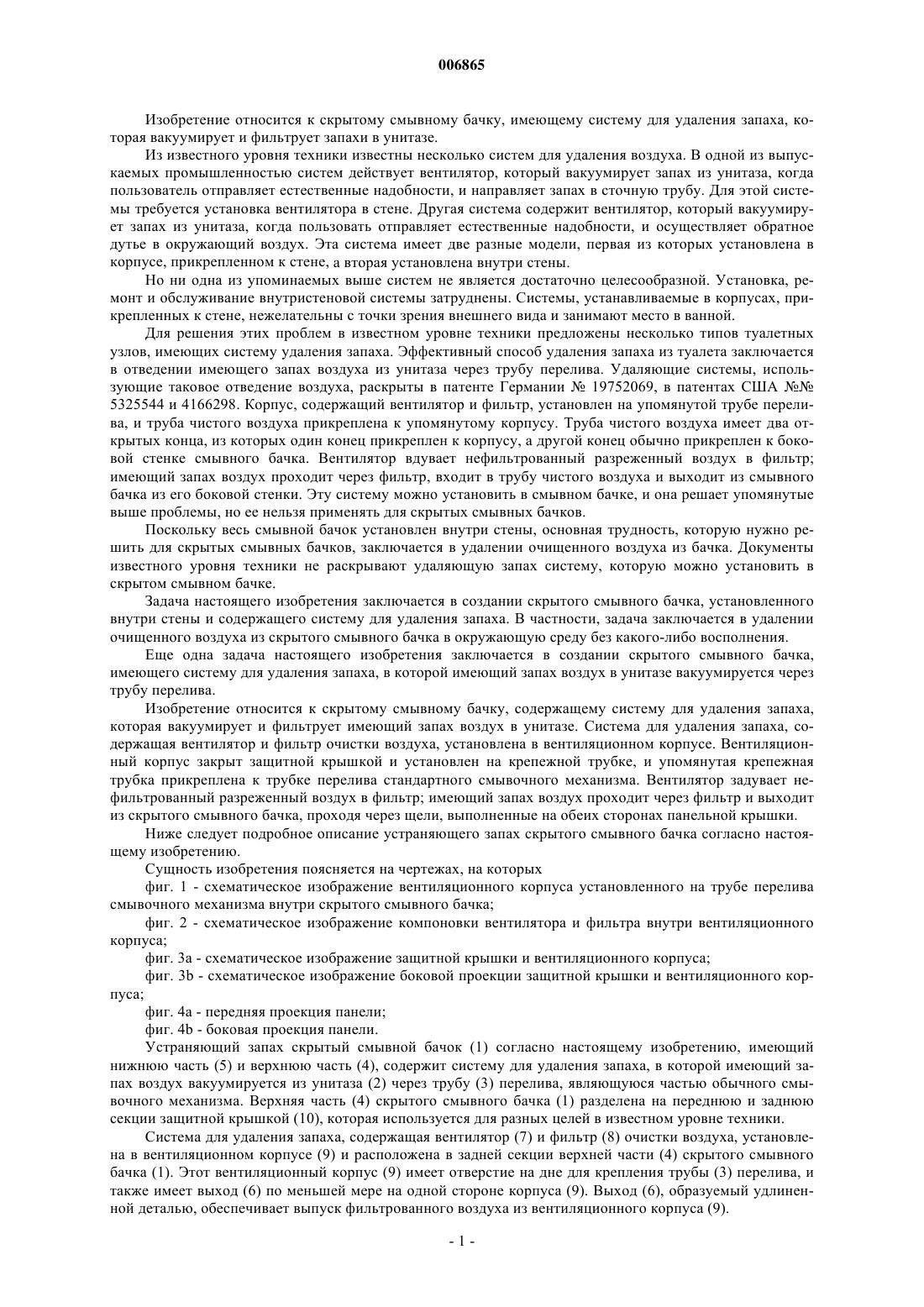

006865 Изобретение относится к скрытому смывному бачку, имеющему систему для удаления запаха, которая вакуумирует и фильтрует запахи в унитазе. Из известного уровня техники известны несколько систем для удаления воздуха. В одной из выпускаемых промышленностью систем действует вентилятор, который вакуумирует запах из унитаза, когда пользователь отправляет естественные надобности, и направляет запах в сточную трубу. Для этой системы требуется установка вентилятора в стене. Другая система содержит вентилятор, который вакуумирует запах из унитаза, когда пользовать отправляет естественные надобности, и осуществляет обратное дутье в окружающий воздух. Эта система имеет две разные модели, первая из которых установлена в корпусе, прикрепленном к стене, а вторая установлена внутри стены. Но ни одна из упоминаемых выше систем не является достаточно целесообразной. Установка, ремонт и обслуживание внутристеновой системы затруднены. Системы, устанавливаемые в корпусах, прикрепленных к стене, нежелательны с точки зрения внешнего вида и занимают место в ванной. Для решения этих проблем в известном уровне техники предложены несколько типов туалетных узлов, имеющих систему удаления запаха. Эффективный способ удаления запаха из туалета заключается в отведении имеющего запах воздуха из унитаза через трубу перелива. Удаляющие системы, использующие таковое отведение воздуха, раскрыты в патенте Германии 19752069, в патентах США 5325544 и 4166298. Корпус, содержащий вентилятор и фильтр, установлен на упомянутой трубе перелива, и труба чистого воздуха прикреплена к упомянутому корпусу. Труба чистого воздуха имеет два открытых конца, из которых один конец прикреплен к корпусу, а другой конец обычно прикреплен к боковой стенке смывного бачка. Вентилятор вдувает нефильтрованный разреженный воздух в фильтр; имеющий запах воздух проходит через фильтр, входит в трубу чистого воздуха и выходит из смывного бачка из его боковой стенки. Эту систему можно установить в смывном бачке, и она решает упомянутые выше проблемы, но ее нельзя применять для скрытых смывных бачков. Поскольку весь смывной бачок установлен внутри стены, основная трудность, которую нужно решить для скрытых смывных бачков, заключается в удалении очищенного воздуха из бачка. Документы известного уровня техники не раскрывают удаляющую запах систему, которую можно установить в скрытом смывном бачке. Задача настоящего изобретения заключается в создании скрытого смывного бачка, установленного внутри стены и содержащего систему для удаления запаха. В частности, задача заключается в удалении очищенного воздуха из скрытого смывного бачка в окружающую среду без какого-либо восполнения. Еще одна задача настоящего изобретения заключается в создании скрытого смывного бачка,имеющего систему для удаления запаха, в которой имеющий запах воздух в унитазе вакуумируется через трубу перелива. Изобретение относится к скрытому смывному бачку, содержащему систему для удаления запаха,которая вакуумирует и фильтрует имеющий запах воздух в унитазе. Система для удаления запаха, содержащая вентилятор и фильтр очистки воздуха, установлена в вентиляционном корпусе. Вентиляционный корпус закрыт защитной крышкой и установлен на крепежной трубке, и упомянутая крепежная трубка прикреплена к трубке перелива стандартного смывочного механизма. Вентилятор задувает нефильтрованный разреженный воздух в фильтр; имеющий запах воздух проходит через фильтр и выходит из скрытого смывного бачка, проходя через щели, выполненные на обеих сторонах панельной крышки. Ниже следует подробное описание устраняющего запах скрытого смывного бачка согласно настоящему изобретению. Сущность изобретения поясняется на чертежах, на которых фиг. 1 - схематическое изображение вентиляционного корпуса установленного на трубе перелива смывочного механизма внутри скрытого смывного бачка; фиг. 2 - схематическое изображение компоновки вентилятора и фильтра внутри вентиляционного корпуса; фиг. 3 а - схематическое изображение защитной крышки и вентиляционного корпуса; фиг. 3b - схематическое изображение боковой проекции защитной крышки и вентиляционного корпуса; фиг. 4 а - передняя проекция панели; фиг. 4b - боковая проекция панели. Устраняющий запах скрытый смывной бачок (1) согласно настоящему изобретению, имеющий нижнюю часть (5) и верхнюю часть (4), содержит систему для удаления запаха, в которой имеющий запах воздух вакуумируется из унитаза (2) через трубу (3) перелива, являющуюся частью обычного смывочного механизма. Верхняя часть (4) скрытого смывного бачка (1) разделена на переднюю и заднюю секции защитной крышкой (10), которая используется для разных целей в известном уровне техники. Система для удаления запаха, содержащая вентилятор (7) и фильтр (8) очистки воздуха, установлена в вентиляционном корпусе (9) и расположена в задней секции верхней части (4) скрытого смывного бачка (1). Этот вентиляционный корпус (9) имеет отверстие на дне для крепления трубы (3) перелива, и также имеет выход (6) по меньшей мере на одной стороне корпуса (9). Выход (6), образуемый удлиненной деталью, обеспечивает выпуск фильтрованного воздуха из вентиляционного корпуса (9).-1 006865 Защитная крышка (10), которая разделяет верхнюю часть (4) скрытого смывного бачка (1) на две секции, имеет отверстие (11). Вентиляционный корпус (9) установлен на расстоянии от защитной крышки (10), и удлиненный выход (6) вентиляционного корпуса (9) прикреплен к отверстию (11). Отверстие(11) на защитной крышке (10) обеспечивает поступление фильтрованного воздуха в переднюю секцию верхней части (4). Поэтому из задней секции в переднюю секцию верхней части (4) обеспечивается непрерывный поток воздуха. Согласно настоящему изобретению скрытый смывной бачок (1) также имеет панель (12), которая закрывает переднюю секцию верхней части (4). Эта панель (12) имеет управляемый электронными средствами датчик (15) или кнопку для приведения в действие смывочного механизма. Края упомянутой панели (12) отогнуты; причем упомянутые отогнутые края (14) образованы удлиненной деталью. Согласно настоящему изобретению по меньшей мере один отогнутый край (14) и/или передняя поверхность панели имеют щель (13). Согласно одному из предпочтительных вариантов осуществления изобретения щели(13) имеются только в поперечных отогнутых краях. Значение размера упомянутых отогнутых краев (14) и щелей (13) соответствует выходу очищенного воздуха. Для прикрепления трубы (3) перелива к вентиляционному корпусу (9) используется крепежная трубка. Крепежная трубка имеет выпускные отверстия и подвижный предохранительный поплавок, выполненный с возможностью перемещения на ней. Предохранительный поплавок поднимается, когда уровень воды превышает используемый уровень. Вторая функция трубы (3) перелива заключается в сливе воды и выполняется с помощью выпускных отверстий и предохранительного поплавка. Действие скрытого смывного бачка (1) согласно настоящему изобретению схематически показано на чертеже фиг. 1. Когда пользователь сидит на туалете, управляемый электронными средствами датчик(15) определяет присутствие пользователя и направляет сигнал в главный блок управления. Главный блок управления включает вентилятор (7). Вентилятор (7), установленный в вентиляционном корпусе(9), вакуумирует имеющий запах воздух из унитаза (2) через трубу (3) перелива стандартного смывочного механизма. Имеющий запах воздух проходит по трубе (3) перелива, проходит по крепежной трубке,расположенной между трубой (3) перелива и вентиляционным корпусом (9), который установлен внутри задней секции верхней части (4) скрытого смывного бачка (1), и поступает к вентилятору (7). Установленный внутри вентиляционного корпуса (9) вентилятор (7) направляет имеющий запах воздух в фильтр(8), установленный в вентиляционном корпусе (9). При прохождении имеющего запах воздуха через фильтр (8) загрязняющие и придающие ему запах частицы задерживаются фильтром (8), и при этом имеющий запах воздух очищается. Разреженный воздух, очищенный после прохождения через фильтр (8), выходит из вентиляционного корпуса (9) через выход (6), образуемый удлиненной деталью. Выход (6) доставляет очищенный воздух из задней секции в переднюю секцию верхней части (4) и предотвращает поступление очищенного воздуха в нижнюю часть (5) скрытого смывного бачка (1), в котором находится вода для смывки. Очищенный воздух входит в переднюю секцию через отверстие (11) на защитной крышке (10) и выходит из скрытого смывного бачка (1), проходя через щели (13), выполненные на поперечных краях (14) панели(12). Когда пользователь встает, управляемый электронными средствами датчик (15) направляет сигнал,останавливающий систему и включающий смывочную систему. В скрытом смывном бачке согласно настоящему изобретению можно осуществить многие модификации и варианты, которые все входят в объем идеи настоящего изобретения; при этом все детали могут быть заменены другими технически эквивалентными элементами. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Скрытый смывной бачок (1), имеющий верхнюю часть (4) и нижнюю часть (5), причем верхняя часть (4) содержит защитную крышку (10), которая разделяет верхнюю часть (4) на переднюю и заднюю секции, и панель (12), которая закрывает переднюю секцию верхней части (4), при этом нижняя часть (5) имеет трубу (3) перелива, прикрепленную к стандартному смывочному механизму, отличающийся тем,что содержит вентиляционный корпус (9), имеющий вентилятор (7) для вакуумирования имеющего запах воздуха из унитаза (2), причем фильтр (8) для очистки имеющего запах воздуха установлен внутри задней секции верхней части (4) и прикреплен к трубе (3) перелива. 2. Скрытый смывной бачок (1) по п.1, отличающийся тем, что вентиляционный корпус (9) имеет по меньшей мере один выход (6), выполненный с возможностью предотвращения поступления очищенного воздуха в нижнюю часть (5) скрытого смывного бачка (1). 3. Скрытый смывной бачок (1) по п.2, отличающийся тем, что выход (6) выполнен в виде удлиненной детали. 4. Скрытый смывной бачок (1) по одному из пп.1-3, отличающийся тем, что защитная крышка (10) имеет отверстие (11), выполненное с возможностью прикрепления в нем выхода (6). 5. Скрытый смывной бачок (1) по одному из пп.1-4, отличающийся тем, что панель (12) отогнута по краям, причем отогнутые (14) края и передняя поверхность панели имеют щель (13) для удаления очищенного воздуха из скрытого смывного бачка (1).-2 006865 6. Скрытый смывной бачок (1) по п.5, отличающийся тем, что поперечные отогнутые края (14) имеют щель (13). 7. Скрытый смывной бачок по одному из пп.1-6, отличающийся тем, что крепежная трубка, используемая для крепления вентиляционного корпуса (9) к трубе (3) перелива, имеет выпускные отверстия и предохранительный поплавок, причем предохранительный поплавок выполнен с возможностью перемещения на крепежной трубке.
