Било

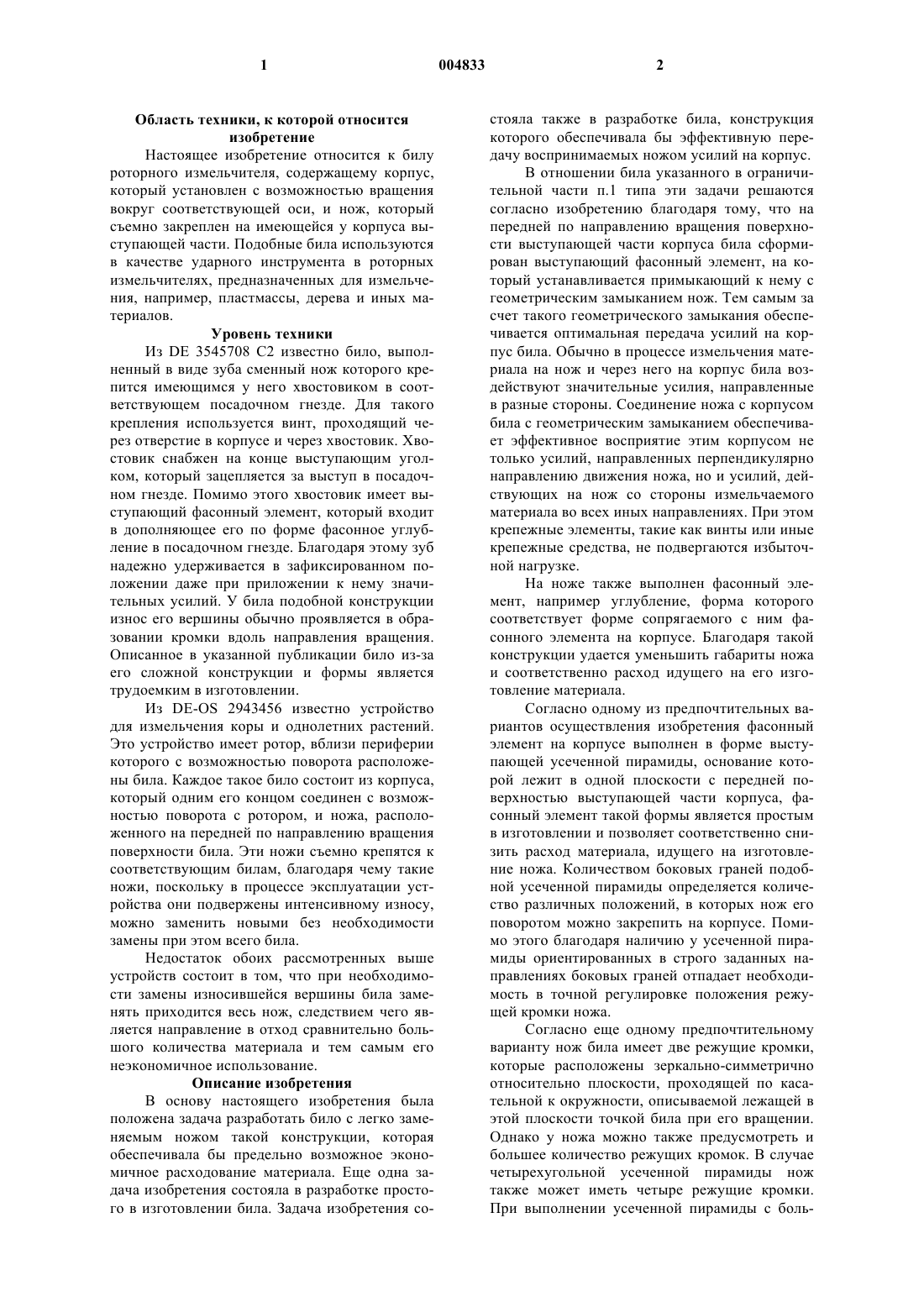

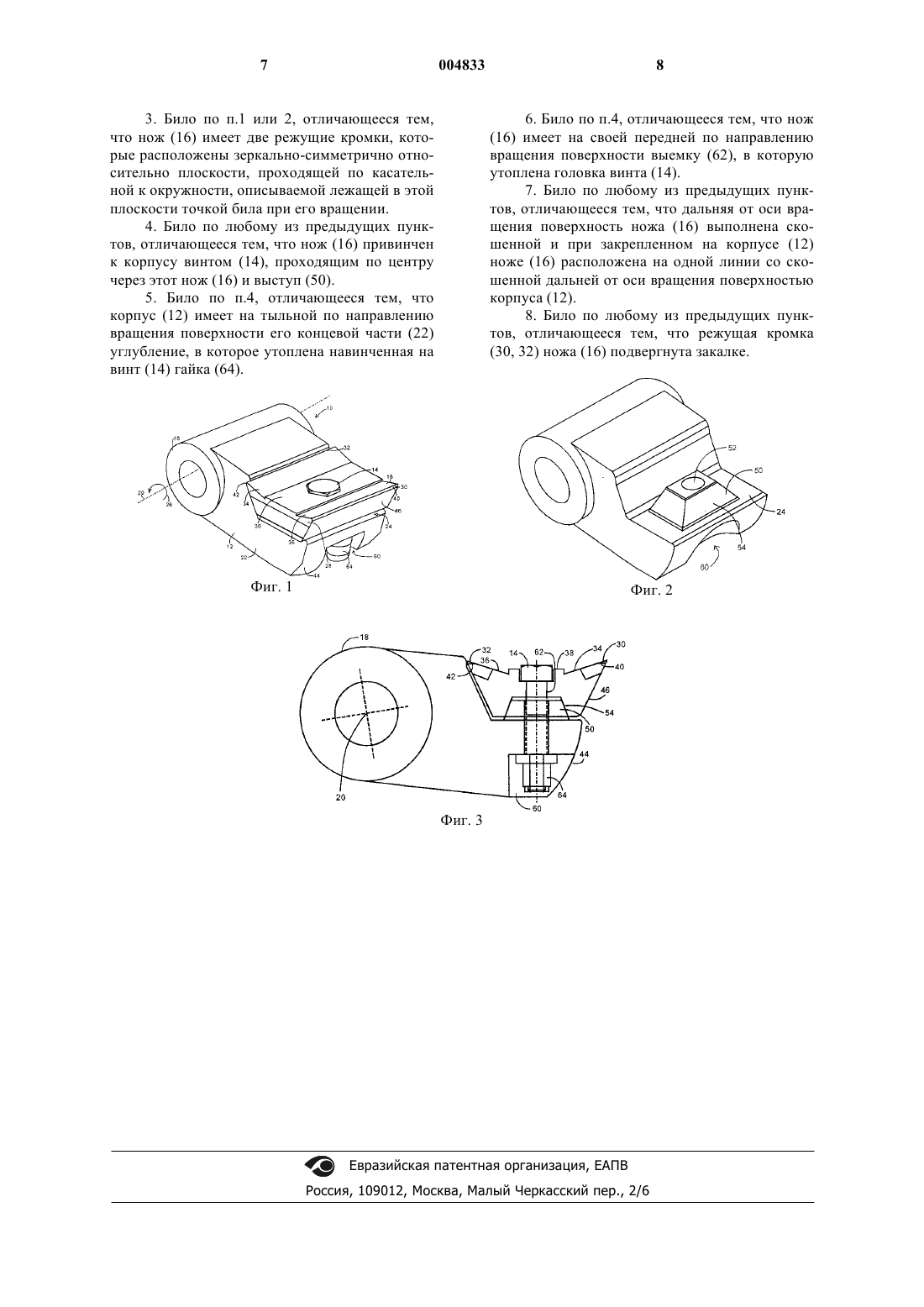

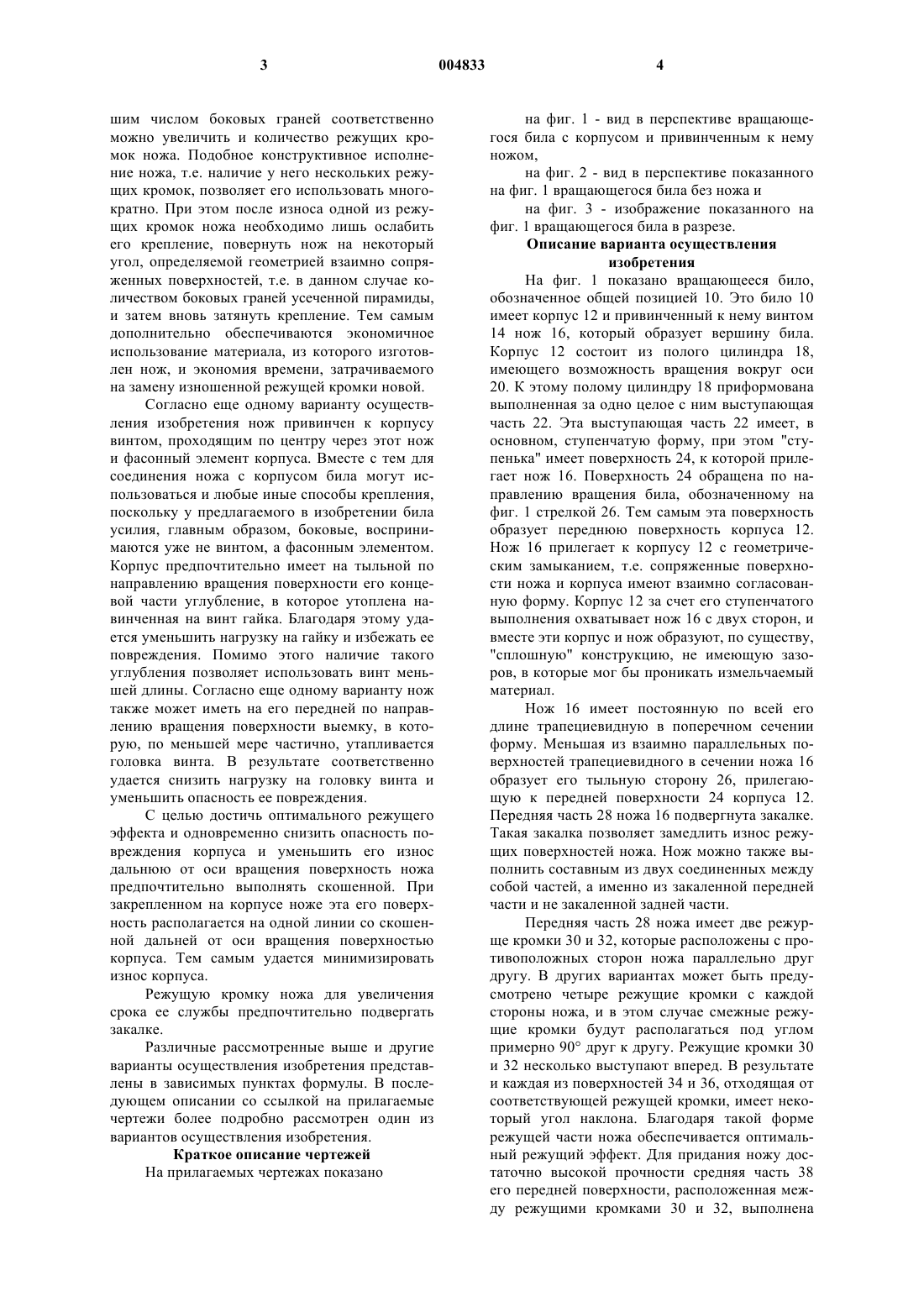

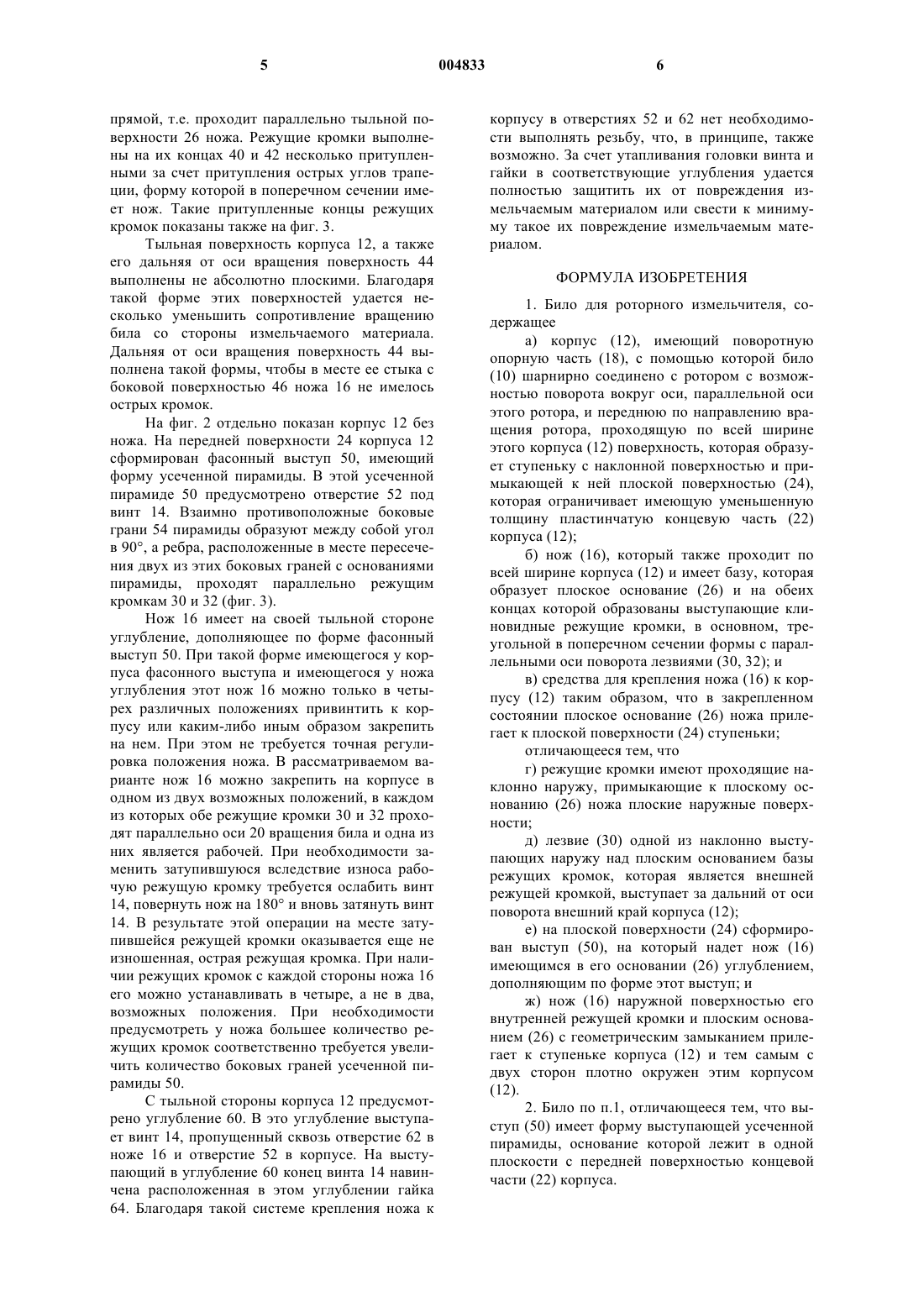

1 Область техники, к которой относится изобретение Настоящее изобретение относится к билу роторного измельчителя, содержащему корпус,который установлен с возможностью вращения вокруг соответствующей оси, и нож, который съемно закреплен на имеющейся у корпуса выступающей части. Подобные била используются в качестве ударного инструмента в роторных измельчителях, предназначенных для измельчения, например, пластмассы, дерева и иных материалов. Уровень техники Из DE 3545708 С 2 известно било, выполненный в виде зуба сменный нож которого крепится имеющимся у него хвостовиком в соответствующем посадочном гнезде. Для такого крепления используется винт, проходящий через отверстие в корпусе и через хвостовик. Хвостовик снабжен на конце выступающим уголком, который зацепляется за выступ в посадочном гнезде. Помимо этого хвостовик имеет выступающий фасонный элемент, который входит в дополняющее его по форме фасонное углубление в посадочном гнезде. Благодаря этому зуб надежно удерживается в зафиксированном положении даже при приложении к нему значительных усилий. У била подобной конструкции износ его вершины обычно проявляется в образовании кромки вдоль направления вращения. Описанное в указанной публикации било из-за его сложной конструкции и формы является трудоемким в изготовлении. Из DE-OS 2943456 известно устройство для измельчения коры и однолетних растений. Это устройство имеет ротор, вблизи периферии которого с возможностью поворота расположены била. Каждое такое било состоит из корпуса,который одним его концом соединен с возможностью поворота с ротором, и ножа, расположенного на передней по направлению вращения поверхности била. Эти ножи съемно крепятся к соответствующим билам, благодаря чему такие ножи, поскольку в процессе эксплуатации устройства они подвержены интенсивному износу,можно заменить новыми без необходимости замены при этом всего била. Недостаток обоих рассмотренных выше устройств состоит в том, что при необходимости замены износившейся вершины била заменять приходится весь нож, следствием чего является направление в отход сравнительно большого количества материала и тем самым его неэкономичное использование. Описание изобретения В основу настоящего изобретения была положена задача разработать било с легко заменяемым ножом такой конструкции, которая обеспечивала бы предельно возможное экономичное расходование материала. Еще одна задача изобретения состояла в разработке простого в изготовлении била. Задача изобретения со 004833 2 стояла также в разработке била, конструкция которого обеспечивала бы эффективную передачу воспринимаемых ножом усилий на корпус. В отношении била указанного в ограничительной части п.1 типа эти задачи решаются согласно изобретению благодаря тому, что на передней по направлению вращения поверхности выступающей части корпуса била сформирован выступающий фасонный элемент, на который устанавливается примыкающий к нему с геометрическим замыканием нож. Тем самым за счет такого геометрического замыкания обеспечивается оптимальная передача усилий на корпус била. Обычно в процессе измельчения материала на нож и через него на корпус била воздействуют значительные усилия, направленные в разные стороны. Соединение ножа с корпусом била с геометрическим замыканием обеспечивает эффективное восприятие этим корпусом не только усилий, направленных перпендикулярно направлению движения ножа, но и усилий, действующих на нож со стороны измельчаемого материала во всех иных направлениях. При этом крепежные элементы, такие как винты или иные крепежные средства, не подвергаются избыточной нагрузке. На ноже также выполнен фасонный элемент, например углубление, форма которого соответствует форме сопрягаемого с ним фасонного элемента на корпусе. Благодаря такой конструкции удается уменьшить габариты ножа и соответственно расход идущего на его изготовление материала. Согласно одному из предпочтительных вариантов осуществления изобретения фасонный элемент на корпусе выполнен в форме выступающей усеченной пирамиды, основание которой лежит в одной плоскости с передней поверхностью выступающей части корпуса, фасонный элемент такой формы является простым в изготовлении и позволяет соответственно снизить расход материала, идущего на изготовление ножа. Количеством боковых граней подобной усеченной пирамиды определяется количество различных положений, в которых нож его поворотом можно закрепить на корпусе. Помимо этого благодаря наличию у усеченной пирамиды ориентированных в строго заданных направлениях боковых граней отпадает необходимость в точной регулировке положения режущей кромки ножа. Согласно еще одному предпочтительному варианту нож била имеет две режущие кромки,которые расположены зеркально-симметрично относительно плоскости, проходящей по касательной к окружности, описываемой лежащей в этой плоскости точкой била при его вращении. Однако у ножа можно также предусмотреть и большее количество режущих кромок. В случае четырехугольной усеченной пирамиды нож также может иметь четыре режущие кромки. При выполнении усеченной пирамиды с боль 3 шим числом боковых граней соответственно можно увеличить и количество режущих кромок ножа. Подобное конструктивное исполнение ножа, т.е. наличие у него нескольких режущих кромок, позволяет его использовать многократно. При этом после износа одной из режущих кромок ножа необходимо лишь ослабить его крепление, повернуть нож на некоторый угол, определяемой геометрией взаимно сопряженных поверхностей, т.е. в данном случае количеством боковых граней усеченной пирамиды,и затем вновь затянуть крепление. Тем самым дополнительно обеспечиваются экономичное использование материала, из которого изготовлен нож, и экономия времени, затрачиваемого на замену изношенной режущей кромки новой. Согласно еще одному варианту осуществления изобретения нож привинчен к корпусу винтом, проходящим по центру через этот нож и фасонный элемент корпуса. Вместе с тем для соединения ножа с корпусом била могут использоваться и любые иные способы крепления,поскольку у предлагаемого в изобретении била усилия, главным образом, боковые, воспринимаются уже не винтом, а фасонным элементом. Корпус предпочтительно имеет на тыльной по направлению вращения поверхности его концевой части углубление, в которое утоплена навинченная на винт гайка. Благодаря этому удается уменьшить нагрузку на гайку и избежать ее повреждения. Помимо этого наличие такого углубления позволяет использовать винт меньшей длины. Согласно еще одному варианту нож также может иметь на его передней по направлению вращения поверхности выемку, в которую, по меньшей мере частично, утапливается головка винта. В результате соответственно удается снизить нагрузку на головку винта и уменьшить опасность ее повреждения. С целью достичь оптимального режущего эффекта и одновременно снизить опасность повреждения корпуса и уменьшить его износ дальнюю от оси вращения поверхность ножа предпочтительно выполнять скошенной. При закрепленном на корпусе ноже эта его поверхность располагается на одной линии со скошенной дальней от оси вращения поверхностью корпуса. Тем самым удается минимизировать износ корпуса. Режущую кромку ножа для увеличения срока ее службы предпочтительно подвергать закалке. Различные рассмотренные выше и другие варианты осуществления изобретения представлены в зависимых пунктах формулы. В последующем описании со ссылкой на прилагаемые чертежи более подробно рассмотрен один из вариантов осуществления изобретения. Краткое описание чертежей На прилагаемых чертежах показано 4 на фиг. 1 - вид в перспективе вращающегося била с корпусом и привинченным к нему ножом,на фиг. 2 - вид в перспективе показанного на фиг. 1 вращающегося била без ножа и на фиг. 3 - изображение показанного на фиг. 1 вращающегося била в разрезе. Описание варианта осуществления изобретения На фиг. 1 показано вращающееся било,обозначенное общей позицией 10. Это било 10 имеет корпус 12 и привинченный к нему винтом 14 нож 16, который образует вершину била. Корпус 12 состоит из полого цилиндра 18,имеющего возможность вращения вокруг оси 20. К этому полому цилиндру 18 приформована выполненная за одно целое с ним выступающая часть 22. Эта выступающая часть 22 имеет, в основном, ступенчатую форму, при этом "ступенька" имеет поверхность 24, к которой прилегает нож 16. Поверхность 24 обращена по направлению вращения била, обозначенному на фиг. 1 стрелкой 26. Тем самым эта поверхность образует переднюю поверхность корпуса 12. Нож 16 прилегает к корпусу 12 с геометрическим замыканием, т.е. сопряженные поверхности ножа и корпуса имеют взаимно согласованную форму. Корпус 12 за счет его ступенчатого выполнения охватывает нож 16 с двух сторон, и вместе эти корпус и нож образуют, по существу,"сплошную" конструкцию, не имеющую зазоров, в которые мог бы проникать измельчаемый материал. Нож 16 имеет постоянную по всей его длине трапециевидную в поперечном сечении форму. Меньшая из взаимно параллельных поверхностей трапециевидного в сечении ножа 16 образует его тыльную сторону 26, прилегающую к передней поверхности 24 корпуса 12. Передняя часть 28 ножа 16 подвергнута закалке. Такая закалка позволяет замедлить износ режущих поверхностей ножа. Нож можно также выполнить составным из двух соединенных между собой частей, а именно из закаленной передней части и не закаленной задней части. Передняя часть 28 ножа имеет две режурще кромки 30 и 32, которые расположены с противоположных сторон ножа параллельно друг другу. В других вариантах может быть предусмотрено четыре режущие кромки с каждой стороны ножа, и в этом случае смежные режущие кромки будут располагаться под углом примерно 90 друг к другу. Режущие кромки 30 и 32 несколько выступают вперед. В результате и каждая из поверхностей 34 и 36, отходящая от соответствующей режущей кромки, имеет некоторый угол наклона. Благодаря такой форме режущей части ножа обеспечивается оптимальный режущий эффект. Для придания ножу достаточно высокой прочности средняя часть 38 его передней поверхности, расположенная между режущими кромками 30 и 32, выполнена 5 прямой, т.е. проходит параллельно тыльной поверхности 26 ножа. Режущие кромки выполнены на их концах 40 и 42 несколько притупленными за счет притупления острых углов трапеции, форму которой в поперечном сечении имеет нож. Такие притупленные концы режущих кромок показаны также на фиг. 3. Тыльная поверхность корпуса 12, а также его дальняя от оси вращения поверхность 44 выполнены не абсолютно плоскими. Благодаря такой форме этих поверхностей удается несколько уменьшить сопротивление вращению била со стороны измельчаемого материала. Дальняя от оси вращения поверхность 44 выполнена такой формы, чтобы в месте ее стыка с боковой поверхностью 46 ножа 16 не имелось острых кромок. На фиг. 2 отдельно показан корпус 12 без ножа. На передней поверхности 24 корпуса 12 сформирован фасонный выступ 50, имеющий форму усеченной пирамиды. В этой усеченной пирамиде 50 предусмотрено отверстие 52 под винт 14. Взаимно противоположные боковые грани 54 пирамиды образуют между собой угол в 90, а ребра, расположенные в месте пересечения двух из этих боковых граней с основаниями пирамиды, проходят параллельно режущим кромкам 30 и 32 (фиг. 3). Нож 16 имеет на своей тыльной стороне углубление, дополняющее по форме фасонный выступ 50. При такой форме имеющегося у корпуса фасонного выступа и имеющегося у ножа углубления этот нож 16 можно только в четырех различных положениях привинтить к корпусу или каким-либо иным образом закрепить на нем. При этом не требуется точная регулировка положения ножа. В рассматриваемом варианте нож 16 можно закрепить на корпусе в одном из двух возможных положений, в каждом из которых обе режущие кромки 30 и 32 проходят параллельно оси 20 вращения била и одна из них является рабочей. При необходимости заменить затупившуюся вследствие износа рабочую режущую кромку требуется ослабить винт 14, повернуть нож на 180 и вновь затянуть винт 14. В результате этой операции на месте затупившейся режущей кромки оказывается еще не изношенная, острая режущая кромка. При наличии режущих кромок с каждой стороны ножа 16 его можно устанавливать в четыре, а не в два,возможных положения. При необходимости предусмотреть у ножа большее количество режущих кромок соответственно требуется увеличить количество боковых граней усеченной пирамиды 50. С тыльной стороны корпуса 12 предусмотрено углубление 60. В это углубление выступает винт 14, пропущенный сквозь отверстие 62 в ноже 16 и отверстие 52 в корпусе. На выступающий в углубление 60 конец винта 14 навинчена расположенная в этом углублении гайка 64. Благодаря такой системе крепления ножа к 6 корпусу в отверстиях 52 и 62 нет необходимости выполнять резьбу, что, в принципе, также возможно. За счет утапливания головки винта и гайки в соответствующие углубления удается полностью защитить их от повреждения измельчаемым материалом или свести к минимуму такое их повреждение измельчаемым материалом. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Било для роторного измельчителя, содержащее а) корпус (12), имеющий поворотную опорную часть (18), с помощью которой било(10) шарнирно соединено с ротором с возможностью поворота вокруг оси, параллельной оси этого ротора, и переднюю по направлению вращения ротора, проходящую по всей ширине этого корпуса (12) поверхность, которая образует ступеньку с наклонной поверхностью и примыкающей к ней плоской поверхностью (24),которая ограничивает имеющую уменьшенную толщину пластинчатую концевую часть (22) корпуса (12); б) нож (16), который также проходит по всей ширине корпуса (12) и имеет базу, которая образует плоское основание (26) и на обеих концах которой образованы выступающие клиновидные режущие кромки, в основном, треугольной в поперечном сечении формы с параллельными оси поворота лезвиями (30, 32); и в) средства для крепления ножа (16) к корпусу (12) таким образом, что в закрепленном состоянии плоское основание (26) ножа прилегает к плоской поверхности (24) ступеньки; отличающееся тем, что г) режущие кромки имеют проходящие наклонно наружу, примыкающие к плоскому основанию (26) ножа плоские наружные поверхности; д) лезвие (30) одной из наклонно выступающих наружу над плоским основанием базы режущих кромок, которая является внешней режущей кромкой, выступает за дальний от оси поворота внешний край корпуса (12); е) на плоской поверхности (24) сформирован выступ (50), на который надет нож (16) имеющимся в его основании (26) углублением,дополняющим по форме этот выступ; и ж) нож (16) наружной поверхностью его внутренней режущей кромки и плоским основанием (26) с геометрическим замыканием прилегает к ступеньке корпуса (12) и тем самым с двух сторон плотно окружен этим корпусом(12). 2. Било по п.1, отличающееся тем, что выступ (50) имеет форму выступающей усеченной пирамиды, основание которой лежит в одной плоскости с передней поверхностью концевой части (22) корпуса. 3. Било по п.1 или 2, отличающееся тем,что нож (16) имеет две режущие кромки, которые расположены зеркально-симметрично относительно плоскости, проходящей по касательной к окружности, описываемой лежащей в этой плоскости точкой била при его вращении. 4. Било по любому из предыдущих пунктов, отличающееся тем, что нож (16) привинчен к корпусу винтом (14), проходящим по центру через этот нож (16) и выступ (50). 5. Било по п.4, отличающееся тем, что корпус (12) имеет на тыльной по направлению вращения поверхности его концевой части (22) углубление, в которое утоплена навинченная на винт (14) гайка (64).(16) имеет на своей передней по направлению вращения поверхности выемку (62), в которую утоплена головка винта (14). 7. Било по любому из предыдущих пунктов, отличающееся тем, что дальняя от оси вращения поверхность ножа (16) выполнена скошенной и при закрепленном на корпусе (12) ноже (16) расположена на одной линии со скошенной дальней от оси вращения поверхностью корпуса (12). 8. Било по любому из предыдущих пунктов, отличающееся тем, что режущая кромка
