Большеразмерный тюк изделий из изоляционного материала, в особенности изделий из минеральной ваты в виде плит или рулонов

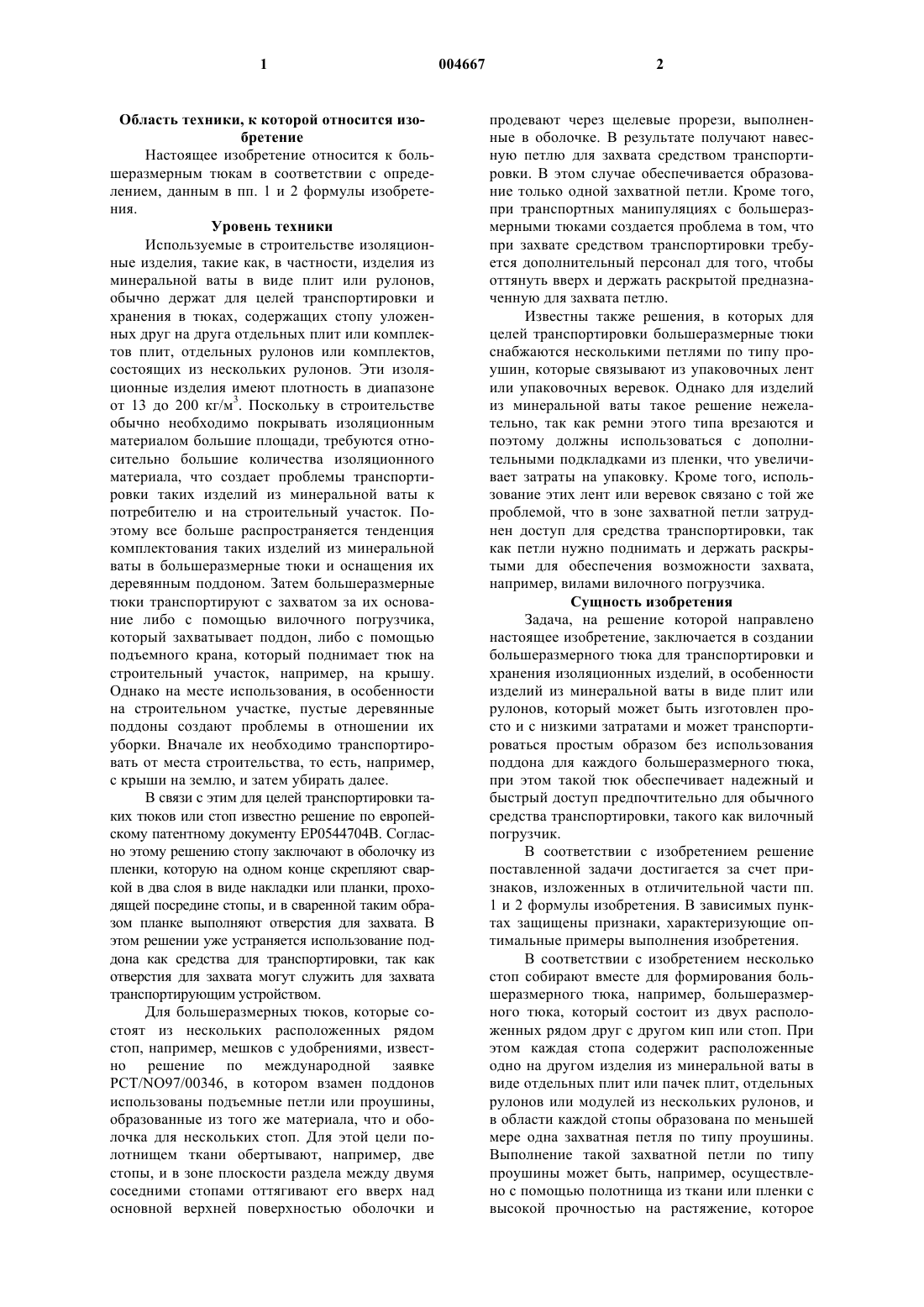

1 Область техники, к которой относится изобретение Настоящее изобретение относится к большеразмерным тюкам в соответствии с определением, данным в пп. 1 и 2 формулы изобретения. Уровень техники Используемые в строительстве изоляционные изделия, такие как, в частности, изделия из минеральной ваты в виде плит или рулонов,обычно держат для целей транспортировки и хранения в тюках, содержащих стопу уложенных друг на друга отдельных плит или комплектов плит, отдельных рулонов или комплектов,состоящих из нескольких рулонов. Эти изоляционные изделия имеют плотность в диапазоне от 13 до 200 кг/м 3. Поскольку в строительстве обычно необходимо покрывать изоляционным материалом большие площади, требуются относительно большие количества изоляционного материала, что создает проблемы транспортировки таких изделий из минеральной ваты к потребителю и на строительный участок. Поэтому все больше распространяется тенденция комплектования таких изделий из минеральной ваты в большеразмерные тюки и оснащения их деревянным поддоном. Затем большеразмерные тюки транспортируют с захватом за их основание либо с помощью вилочного погрузчика,который захватывает поддон, либо с помощью подъемного крана, который поднимает тюк на строительный участок, например, на крышу. Однако на месте использования, в особенности на строительном участке, пустые деревянные поддоны создают проблемы в отношении их уборки. Вначале их необходимо транспортировать от места строительства, то есть, например,с крыши на землю, и затем убирать далее. В связи с этим для целей транспортировки таких тюков или стоп известно решение по европейскому патентному документу ЕР 0544704 В. Согласно этому решению стопу заключают в оболочку из пленки, которую на одном конце скрепляют сваркой в два слоя в виде накладки или планки, проходящей посредине стопы, и в сваренной таким образом планке выполняют отверстия для захвата. В этом решении уже устраняется использование поддона как средства для транспортировки, так как отверстия для захвата могут служить для захвата транспортирующим устройством. Для большеразмерных тюков, которые состоят из нескольких расположенных рядом стоп, например, мешков с удобрениями, известно решение по международной заявкеPCT/NO97/00346, в котором взамен поддонов использованы подъемные петли или проушины,образованные из того же материала, что и оболочка для нескольких стоп. Для этой цели полотнищем ткани обертывают, например, две стопы, и в зоне плоскости раздела между двумя соседними стопами оттягивают его вверх над основной верхней поверхностью оболочки и 2 продевают через щелевые прорези, выполненные в оболочке. В результате получают навесную петлю для захвата средством транспортировки. В этом случае обеспечивается образование только одной захватной петли. Кроме того,при транспортных манипуляциях с большеразмерными тюками создается проблема в том, что при захвате средством транспортировки требуется дополнительный персонал для того, чтобы оттянуть вверх и держать раскрытой предназначенную для захвата петлю. Известны также решения, в которых для целей транспортировки большеразмерные тюки снабжаются несколькими петлями по типу проушин, которые связывают из упаковочных лент или упаковочных веревок. Однако для изделий из минеральной ваты такое решение нежелательно, так как ремни этого типа врезаются и поэтому должны использоваться с дополнительными подкладками из пленки, что увеличивает затраты на упаковку. Кроме того, использование этих лент или веревок связано с той же проблемой, что в зоне захватной петли затруднен доступ для средства транспортировки, так как петли нужно поднимать и держать раскрытыми для обеспечения возможности захвата,например, вилами вилочного погрузчика. Сущность изобретения Задача, на решение которой направлено настоящее изобретение, заключается в создании большеразмерного тюка для транспортировки и хранения изоляционных изделий, в особенности изделий из минеральной ваты в виде плит или рулонов, который может быть изготовлен просто и с низкими затратами и может транспортироваться простым образом без использования поддона для каждого большеразмерного тюка,при этом такой тюк обеспечивает надежный и быстрый доступ предпочтительно для обычного средства транспортировки, такого как вилочный погрузчик. В соответствии с изобретением решение поставленной задачи достигается за счет признаков, изложенных в отличительной части пп. 1 и 2 формулы изобретения. В зависимых пунктах защищены признаки, характеризующие оптимальные примеры выполнения изобретения. В соответствии с изобретением несколько стоп собирают вместе для формирования большеразмерного тюка, например, большеразмерного тюка, который состоит из двух расположенных рядом друг с другом кип или стоп. При этом каждая стопа содержит расположенные одно на другом изделия из минеральной ваты в виде отдельных плит или пачек плит, отдельных рулонов или модулей из нескольких рулонов, и в области каждой стопы образована по меньшей мере одна захватная петля по типу проушины. Выполнение такой захватной петли по типу проушины может быть, например, осуществлено с помощью полотнища из ткани или пленки с высокой прочностью на растяжение, которое 3 уложено на основные поверхности расположенных рядом друг с другом стоп и прикреплено к упаковочной оболочке стоп и которое образует в себе захватные петли по типу проушин. При этом целесообразно, чтобы захватная петля по типу проушины была образована для каждой стопы. Таким образом, в том случае, когда большеразмерный тюк содержит две стопы,имеются две захватные петли по типу проушин,которые могут захватываться, например, вилочным захватом вилочного погрузчика. Наложенное полотнище из ткани или пленки в оптимальном варианте выполнено из того же материала, что и материал оболочки, окружающей каждую стопу. Само собой разумеется, что проушины расположены на тюке на расстоянии друг от друга в соответствии с средствами транспортировки. Согласно альтернативному варианту осуществления изобретения, в котором все стопы большеразмерного тюка обернуты вместе одним полотнищем, захватные петли по типу проушин выполнены с помощью складки полотнища, которую проводят через плоскость раздела между двумя соседними стопами и затем соответствующим образом отгибают или расправляют и укладывают на основные поверхности стоп. В этом случае, как и в описанном выше примере выполнения, захватные петли по типу проушин могут быть сформированы полотнищем. Возможно также очень простым образом выполнить захватные петли по типу проушин в ходе одной операции вместе с формированием оболочки стопы. Для предотвращения расхождения в стороны соседних стоп, скомплектованных в большеразмерный тюк, во время транспортировки подъемными средствами целесообразно, чтобы захватные петли по типу проушин были расположены со смещением от центров стоп и смещены в направлении внутрь. В результате этого во время подъема большеразмерного тюка создается момент, который действует на каждую стопу и прижимает ее к плоскости раздела. Целесообразно, чтобы захватные петли по типу проушин были выполнены с усилением или увеличением жесткости посредством закладки в них соответствующих элементов жесткости. Однако увеличение жесткости возможно также посредством многослойного выполнения. Увеличение жесткости может быть достигнуто также за счет того, что полотнище, используемое для формирования захватных петель, присобрано и связано или сплетено с образованием конструкции типа жгута или шнура. При этом формируется также относительно устойчивая по форме захватная петля, создающая возможность ее автоматического захвата средством транспортировки без необходимости дополнительного персонала для того, чтобы держать захватные петли. 4 В частном случае каждая стопа может быть закрыта для защиты от влаги, например,посредством того, что в нижней области каждой стопы расположен подобный поддону непроницаемый кожух. Этот кожух может быть вставлен внутрь оболочки из ткани или пленки. В оптимальном примере выполнения торцевые стороны каждой стопы могут быть дополнительно закрыты тканью или пленкой. Перечень чертежей Примеры осуществления настоящего изобретения будут подробнее описаны ниже со ссылками на прилагаемые чертежи, на которых фиг. 1 схематично изображает на виде сбоку большеразмерный тюк, образованный из двух стоп, расположенных рядом друг с другом; фиг. 2 схематично изображает на том же виде в другом примере выполнения большеразмерный тюк, также образованный из двух стоп,расположенных рядом друг с другом. Сведения, подтверждающие возможность осуществления изобретения В примере выполнения по фиг. 1 две стопы 1 и 2 скомплектованы для образования большеразмерного тюка 3. Каждая из стоп 1 и 2 образована из плит минеральной ваты, наложенных друг на друга своими основными поверхностями. Число наложенных друг на друга плит минеральной ваты выбирают согласно конкретным условиям использования, так что это число может быть различным в зависимости от потребности. Каждая стопа 1, 2 набрана из отдельных плит 4 минеральной ваты. Каждая стопа 1, 2 обернута по периметру оболочкой 5 из ткани или пленки с высокой прочностью на растяжение. При этом возможна упаковка каждой из стоп в отдельной оболочке 5 из отдельного полотнища ткани или пленки, однако в оптимальном примере выполнения обе стопы 1, 2 обертывают одним полотнищем, которое заворачивают таким образом, что оно покрывает каждую из двух стоп 1 и 2. Техника такой упаковки хорошо известна и не представляет трудности для образования из одного полотнища единой оболочки для обеих стоп. Для целей транспортировки на большеразмерном тюке, состоящем из стоп 1 и 2, размещено полотнище 6 из ткани или пленки с высокой прочностью на растяжение, которое предпочтительно изготовлено из того же материала,что и оболочка. Согласно показанному примеру выполнения полотнище 6 расположено на двух верхних основных поверхностях стоп 1 и 2 и прочно соединено с оболочкой 5 двух стоп приклеиванием, сваркой, сшиванием или подобным способом. Однако в областях 7 полотнище 6 не соединено с оболочкой 5, а образует петли 8 и 9 по типу захватных проушин. Это достигается весьма простым образом за счет того, что натянутое полотнище 6 ткани немного сжимают в областях 7, так что петля по типу проушины образуется самостоятельно. Однако при необхо 5 димости для образования захватных петель может использоваться формовочная вставка, которую удаляют после приклеивания или приваривания полотнища 6 к оболочке 5 с образованием захватных петель 8 и 9. На фиг. 1 показан также альтернативный вариант выполнения, представленный штриховыми линиями. В этом варианте полотнище 6 заводят за верхние углы стоп 1 и 2, так что оно частично перекрывает боковые стороны стоп 1 и 2 на участках 10 и 11. Это дает преимущество в отношении прочного соединения тюка. Очевидно, что полотнище прикреплено к оболочке 5 на участках 10 и 11. В примере выполнения по фиг. 1 захватные петли 8 и 9 по типу проушин смещены внутрь от центра каждой стопы. В левой части чертежа по фиг. 1 центральная плоскость стопы 1 представлена линией 12, а центральная плоскость ручки 8 - линией 13. За счет этого при подъеме тюка при транспортировке, например,вилочным погрузчиком, создается момент в направлении против часовой стрелки, как показано стрелкой D, действующий в сторону внутренней части, так что две стопы прижимаются друг к другу в процессе подъема и не могут разойтись снизу. Это является эффективной мерой, однако не обязательной. Другими словами,захватные петли 8 и 9 могут быть расположены и в центральных областях стоп и даже быть смещены к наружным кромкам стоп 1 и 2. В примере выполнения по фиг. 2 одно полотнище используется для обеих стоп 1 и 2, при этом те же элементы обозначены теми же цифровыми обозначениями. В этом случае понятно,что на поверхности контакта между двумя стопами 1 и 2 находятся два слоя полотнища 6, а каждая стопа обернута одним слоем полотнища. Как показано на фиг. 2 вертикальной стрелкой,во время обертывания двух стоп 1 и 2 полотнище 6 протягивают вверх с образованием накладкообразной складки, а затем две половины 15 и 16 складки разводят в стороны, как показано стрелками S. Левую половину 15 складки, которая на этом промежуточном этапе показана штрихпунктирной линией, укладывают влево по стрелке Т на основную поверхность стопы 1, а правую половину 16 укладывают вправо на основную поверхность стопы 2. Таким образом, половины 15 и 16 складки укладывают на основные поверхности двух стоп 1 и 2 и прикрепляют к оболочке 5 с образованием захватных петель 8 и 9 по типу проушин. Крепление может осуществляться, например, приклеиванием, сваркой или сшиванием. Очевидно, что в результате такого сложения полотнище, которое лежит поверх оболочки и образует две захватные петли 8 и 9, получается двухслойным и за счет этого усиленным. В этом примере выполнения складку 14 можно также протянуть до такой степени, что верхнее полотнище 6 будет также перекрывать кромки двух стоп 1 и 2, как и в примере 6 выполнения по фиг. 1. Это дает преимущества по прочности в зависимости от веса тюка. В другом примере осуществления целесообразно, чтобы захватные петли 8 и 9 были выполнены усиленными. В примере выполнения по фиг. 2 это усиление может обеспечиваться закладкой усиливающей ткани между двумя слоями каждой половины 15, 16 складки. При необходимости эта усиливающая ткань также может быть прочно соединена с полотнищем 6. Возможен также такой вариант выполнения, в котором в области обеих захватных петель, а в оптимальном случае также и в смежных с ними областях полотнище 6 собрано и связано с образованием конструкции типа жгута или шнура,так что захватные петли имеют вид шнуров или веревок. И наконец, может быть целесообразно,чтобы пленка, служащая для заключения в оболочку двух стоп, была снабжена продольно проходящими усиливающими элементами по существу в виде подтяжек в пленке. В этом случае пленка может быть не такой толстой. В зависимости от предполагаемого назначения можно предпочтительно обернуть обе стопы 1 и 2 полотнищем из пленки или ткани полностью для образования тюка, защищенного от атмосферного воздействия. В этом случае переднюю и заднюю сторону тюка по фиг. 1 и 2 также оборачивают или закрывают полотнищем. При необходимости возможно также снабдить тюк кожухом типа ванны из пленки или ткани, в особенности в нижней области каждой стопы 1 и 2, для защиты от атмосферного воздействия. Такой непроницаемый кожух может вставляться внутрь оболочки 5. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Большеразмерный тюк изоляционных изделий, в особенности изделий из минеральной ваты в виде плит или рулонов, образованный по меньшей мере из двух стоп (1, 2) изделий из минеральной ваты, причем каждая стопа (1, 2) обернута по меньшей мере одним полотнищем ткани или пленки с высокой прочностью на растяжение, которое окружает стопу в виде оболочки (5), отличающийся тем, что две расположенные рядом основные поверхности стоп (1, 2) соединены друг с другом наложенным на них полотнищем ткани или пленки с высокой прочностью на растяжение (6), при этом в нем образованы захватные петли (8, 9) по типу проушин таким образом, что по меньшей мере одна захватная петля (8, 9) расположена соответственно на одной стопе. 2. Большеразмерный тюк изоляционных изделий, в особенности изделий из минеральной ваты в виде плит или рулонов, в котором большеразмерный тюк (3) образован по меньшей мере из двух стоп (1, 2) изделий из минеральной ваты, при этом обе стопы обернуты по меньшей мере одним полотнищем (6) ткани или пленки с высокой прочностью на растяжение, которое окружает каждую стопу в виде оболочки (5),причем полотнище (6) протянуто вверх над двумя расположенными рядом основными поверхностями стоп между двумя оболочками (5) в виде накладкообразной складки (14), отличающийся тем, что каждая из частей (15, 16) складки (14) соответственно уложена на одну из двух основных поверхностей оболочки (5), причем каждая уложенная часть (15, 16) складки прочно прикреплена к участку оболочки из полотнища (6), который покрывает основную плоскость, с образованием по меньшей мере одной захватной петли (8, 9) по типу проушины. 3. Большеразмерный тюк по п.1 или 2, отличающийся тем, что каждая захватная петля (8,9) расположена на стопе со смещением от центра и смещена в направлении плоскости раздела между двумя стопами. 4. Большеразмерный тюк по любому из предыдущих пунктов, отличающийся тем, что захватная петля (8, 9) выполнена упрочненной или с увеличением ее жесткости. 5. Большеразмерный тюк по любому из предыдущих пунктов, отличающийся тем, что каждая захватная петля (8, 9) образована несколькими наложенными друг на друга слоями пленки или ткани. 8 6. Большеразмерный тюк по любому из предыдущих пунктов, отличающийся тем, что для формирования захватной петли (8) полотнище (6) собрано и соединено для формирования конструкции типа шнура или жгута. 7. Большеразмерный тюк по любому из предыдущих пунктов, отличающийся тем, что в качестве пленки использована термоусадочная пленка. 8. Большеразмерный тюк по любому из предыдущих пунктов, отличающийся тем, что пленка, служащая для обертывания двух стоп (1,2) снабжена продольно проходящими усиливающими элементами. 9. Большеразмерный тюк по любому из предыдущих пунктов, отличающийся тем, что каждая стопа (1, 2) закрыта с обеспечением защиты от влаги. 10. Большеразмерный тюк по любому из предыдущих пунктов, отличающийся тем, что каждая стопа входит в своей нижней части в непроницаемый кожух типа ванны из пленки или ткани, который вставлен внутрь оболочки и/или что торцевые стороны каждой стопы покрыты непроницаемой пленкой или соответствующим тканевым полотнищем.
