Способ получения изображения подземной формации

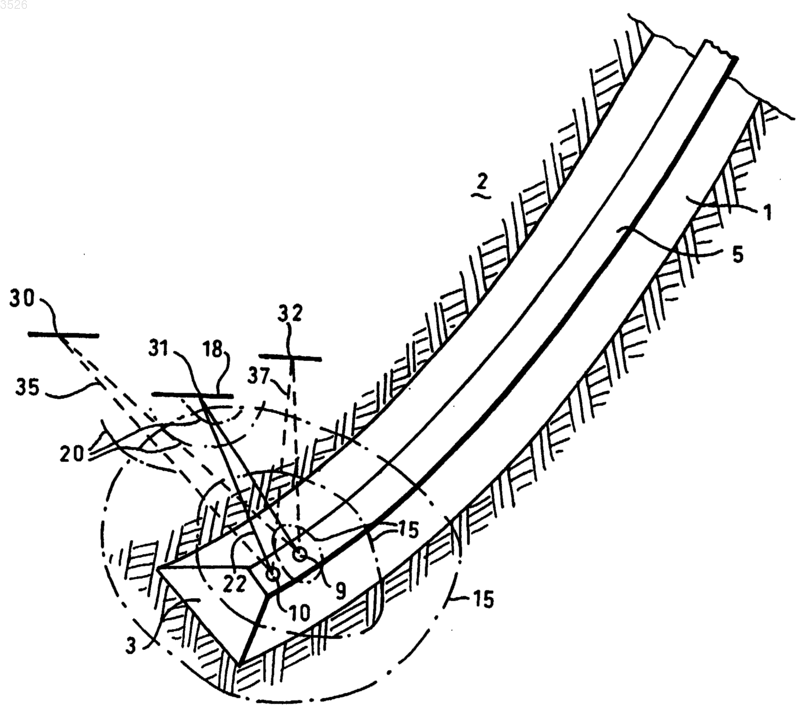

1 Изобретение относится к области бурения подземных скважин и более точно касается способа получения изображения подземной формации вокруг проходящей через нее скважины. Получаемое с помощью изобретения изображение содержит совокупность отражающих поверхностей, соотнесенных с их подземными положениями в подземной формации вокруг скважины. Получаемое изображение обеспечивает представление подробной информации о подземной формации во время бурения скважины. Эта информация позволяет планировать направление бурения скважины. Применение способа по настоящему изобретению особенно целесообразно, когда горизонтальную скважину в процессе бурения необходимо удерживать в пределах тонкого пласта формации. Уровень техники включает описание патента США 5 300 929, раскрывающее способ оконтуривания границы раздела между пластом соли и осадочной породой. Согласно этому известному способу осуществляют следующие действия:(a) устанавливают всенаправленный источник сейсмических сигналов на поверхности и закрепляют трхкомпонентный сейсмопримник в скважине, проходящей через соляной пласт;(b) приводят в действие всенаправленный источник сейсмических сигналов для генерирования сейсмических сигналов с определенной энергией и с помощью трхкомпонентного примника сейсмосигналов регистрируют получаемые данные в виде части энергии сейсмических сигналов;(c) по части энергии сейсмических сигналов в зависимости от времени прохождения определяют направления (лучи), из которых сейсмические сигналы поступают на трхкомпонентный сейсмопримник;(d) данную точку считают расположенной на границе раздела если луч, проходящий через нее, имеет соответствующее время прохождения;(е) выбирают новое положение на поверхности для всенаправленного источника сейсмических сигналов и повторяют этапы (b) - (d). Известный способ применяют для определения границы между соляным куполом и отложением, его окружающим. При этом скважину бурят в сторону соляного купола. Поскольку всенаправленный источник сейсмических сигналов и трхкомпонентный сейсмопримник отделены друг от друга интервалом по обеим сторонам границы, то сейсмические сигналы проходят через подземную формацию. В основу настоящего изобретения положена задача разработать способ получения изображения подземной формации с помощью всенаправленного источника сейсмических сигналов и трхкомпонентного сейсмопримника,которые оба были бы расположены в скважине, 003526 2 проходящей через подземную формацию, при этом указанный способ позволил бы получить изображение отражающих поверхностей, отражающих сейсмическую энергию, исходящую от всенаправленного источника сейсмических сигналов, причм отражающие поверхности могли бы быть расположены в любом месте вокруг скважины. Поставленная задача решается за счет того, что способ получения изображения подземной формации вокруг скважины, проходящей через подземную формацию, в соответствии с данным изобретением предусматривает выполнение следующих операций:(a) выбирают некоторое число положений для всенаправленного источника сейсмических сигналов и трхкомпонентного сейсмопримника в скважине, выбирают некоторое число подземных положений в формации, и соотносят нулевое значение с этими подземными положениями;(b) устанавливают всенаправленный источник сейсмических сигналов и трхкомпонентный сейсмопримник в первом положении в скважине;(c) приводят в действие всенаправленный источник сейсмических сигналов для генерирования сейсмических сигналов определенной энергии и с помощью трхкомпонентного сейсмопримника получают и регистрируют данные в виде составляющих отражнной энергии сейсмических сигналов;(d) по составляющим отражнной энергии сейсмических сигналов определяют направления, из которых отражнные сейсмические сигналы поступают в трхкомпонентный сейсмопримник в зависимости от времени двухстороннего прохождения;(e) выбирают первое подземное положение;(f) вычисляют направление поступления сигнала, проходящего от всенаправленного источника сейсмических сигналов в выбранное подземное положение и обратно в трхкомпонентный сейсмопримник, и время такого двухстороннего прохождения сейсмического сигнала;(g) когда вычисленное направление поступления, по существу, совпадает с направлением поступления, полученном на этапе (d), то эти данные учитывают как относящиеся к отражнному сейсмическому сигналу, имеющему то же самое время двухстороннего прохождения, и суммируют эти учтнные данные со значением,соотнесенным с подземным положением;(h) выбирают следующее подземное положение и повторяют этапы (f) и (g) для всех выбранных подземных положений до последнего подземного положения включительно; и(i) устанавливают всенаправленный источник сейсмических сигналов и трхкомпонентный сейсмопримник в следующем положении 3 в скважине, и повторяют этапы (b)-(h) для каждого следующего положения до последнего положения включительно вдоль скважины для получения изображения подземной формации,содержащего совокупность данных, отображнных по всем подземным положениям. В описании и формуле настоящего изобретения термин время двухстороннего прохождения используют для обозначения времени,необходимого для прохождении сейсмической энергии от источника сейсмических сигналов до отражающей поверхности и далее от нее в сейсмопримник. Подразумевается, что для выполнения вычисления согласно этапу (f) необходимо знать скорости сейсмической волны в данной формации. Эти скорости сейсмической волны можно получить из результатов предыдущих сейсмических работ, выполненных по данной формации,либо их можно получить из образцов керна. Помимо этого, сведения о скоростях сейсмической волны могут быть получены в ходе сейсмоакустических исследований. Настоящее изобретение станет понятным специалисту в данной области из приведенного далее более подробного описания конкретного неограничивающего примера со ссылкой на фигуру прилагаемого чертежа, на которой изображн нижний конец скважины 1, которую бурят в подземной формации 2. В этом примере скважину 1 бурят посредством буровой коронки 3,подвешенной в скважине с помощью бурильной колонны 5, при этом указанную бурильную колонну 5 вращают. Вблизи буровой коронки 3 бурильная колонна 5 содержит всенаправленный источник 9 сейсмических сигналов и скважинный трхкомпонентный сейсмопримник 10. В обычном режиме работы: буровая коронка 3 используется для бурения скважины 1, а чтобы получить изображение, бурение прерывают и приводят в действие всенаправленный источник 9 сейсмических сигналов. Сейсмические сигналы, исходящие из всенаправленного источника 9 сейсмических сигналов, распространяются в формацию 2. Фронты сейсмической волны, относящиеся к исходящим сейсмическим сигналам в разные моменты, схематически изображены пунктирными линиями 15. Предполагается, что отражающая поверхность 18 присутствует в подземной формации 2,и указанная поверхность 18 отражает сейсмические сигналы. Фронты сейсмических сигналов,относящиеся к отражнным сейсмическим сигналам в разные моменты времени, схематически изображены пунктирными линиями 20. Линия 22 представляет собой направление сигнала,проходящего от всенаправленного источника 9 сейсмических сигналов к отражающей поверхности 18, и обратно в трхкомпонентный сейсмопримник 10. 4 Данные, принимаемые трхкомпонентным сейсмопримником 10, включают в себя составляющие отражнных сейсмических сигналов во времени. По этим данным, в зависимости от времени двухстороннего прохождения, можно определить направления, из которых поступают сейсмические сигналы. Затем выбирают несколько подземных положений 30, 31 и 32 в формации, и определяют первое положение. Предполагается, что этим первым положением является подземное положение 30. Зная значения скорости сейсмической волны в данной подземной формации, вычисляют направление поступления сигнала, проходящего от всенаправленного источника 9 сейсмических сигналов на отражающую поверхность в положении 30 и обратно в трхкомпонентный сейсмопримник 10, и также вычисляют время такого двухстороннего прохождения сейсмического сигнала. Это направление изображено пунктирной линией 35. Эти данные учитывают (в качестве данных для дальнейшей обработки), если вычисленное направление поступления, по существу, равно направлению поступления, которое имеет то же самое время двухстороннего прохождения. В описываемом примере это явно не относится к подземному положению 30, и поэтому эти данные не учитывают. Далее выбирают следующее подземное положение 31. Вычисляют направление поступления сигнала, проходящего от всенаправленного источника 9 сейсмических сигналов на отражающую поверхность в положении 31 и обратно в сейсмопримник 10, и также вычисляют время такого двухстороннего прохождения сейсмического сигнала. Это направление совпадает с линией 22. В этом случае вычисленное направление поступления, по существу, равно направлению поступления отраженного сигнала от отражающей поверхности 18. Сигнал, прошедший по направлению, совпадающему с линией 22, имеет то же самое время двухстороннего прохождения. Поэтому эти данные учитывают и учтнные данные суммируют со значением, соотносимым с подземным положением 31. Это суммирование также называют миграцией. Затем выбирают третье подземное положение 32. Изображаемое пунктирной линией 37 вычисленное направление поступления сигнала,проходящего от всенаправленного источника 9 сейсмических сигналов к отражающей поверхности в положении 32 и обратно в трхкомпонентный сейсмопримник 10, и изображаемого пунктирной линией 37, по существу, не равно направлению поступления отражения от отражающей поверхности 18. Поэтому эти данные не принимают. Обработав таким образом три подземных положения 30, 31 и 32, получают изображение подземной формации 2, которое содержит от 5 ражающую поверхность, соотнесенную с подземным положением 31, и не содержит отражающих поверхностей, соотнесенных с подземными положениями 30 и 32. Бурение возобновляют и после того, как будет пробурено некоторое расстояние, описываемую выше процедуру повторяют и т.д. Таким образом можно получить точное изображение подземной формации вблизи буровой коронки. Обычно для каждого положения вдоль скважины выбирают более трх подземных положений. В том случае, когда число отражающих поверхностей будет больше одной отражающей поверхности 18, изображенной на фигуре чертежа, то сигналы, отраженные от этих отражающих поверхностей (не изображены) будут принимать в разные моменты времени. Определить из составляющих отражнной сейсмической энергии те направления, из которых в сейсмопримник поступает отражнная сейсмическая энергия, когда известна зависимость от времени двухстороннего прохождения,возможно в соответствии с методикой, излагаемой в: С. Macbeth and S. Crampin, "Comparisoneffects of anisotropy", Geophysical Prospecting, 39,1991, с. 357-385. Данные принимают, если вычисленное направление поступления совпадает с направлением поступления, которое имеет то же самое время двухстороннего прохождения. Для этого целесообразно определить разность между вычисленным направлением поступления и направлением поступления, относящимся к энергии отражнного сейсмического сигнала,имеющему то же самое время двухстороннего прохождения. Затем определяют весовой коэффициент с помощью заранее заданной функции разности. Принятые данные умножают на весовой коэффициент. Скорректированные таким образом данные отображают по подземному положению. Например, весовой функцией может быть прямоугольная вырезающая функция. Прямоугольная вырезающая функция является разностной функцией, то есть значение вырезающей функции равно 1, если абсолютное значение разности меньше некоторого заданного значения, и оно равно 0 во всех остальных случаях. Следовательно, для большой разности весовой коэффициент равен 0 и скорректированные данные равны 0, и поэтому какие-либо данные не отображают. Для относительно небольшой разности - весовой коэффициент равен 1, и поэтому эти данные отображают. Другим вариантом используемой весовой функции может быть косинус в квадрате. Отображаемые по подземному положению данные являются значением величины энергии отражнного сейсмического сигнала, которая представляет собой сумму составляющих энергий отражнных сейсмических сигналов или 6 квадратный корень суммы квадратов составляющих энергии отражнных сейсмических сигналов. Затем величину энергии отражнных сейсмических сигналов определяют по методике миграции. Либо коэффициент отражения можно определить из данных путм сравнения величины энергии отражнных сейсмических сигналов с величиной энергии исходящего сейсмического сигнала и путм внесения поправки на геометрическую расстановку. Несмотря на то, что методику миграции можно применить для любого положения всенаправленного источника сейсмических сигналов относительно трхкомпонентного сейсмопримника, вс же предпочтительно, чтобы положения всенаправленного источника сейсмических сигналов и трхкомпонентного сейсмопримника совпадали. В описании и в формуле слово совпадающий используется в следующем значении. Два устройства считаются совпадающими, когда они настолько близки друг к другу, насколько это технически осуществимо,и в этом случае они считаются одним целым в целях вычисления. В этом случае коэффициент отражения можно вычислить с помощью алгоритма миграции с нулевым смещением. Чтобы отличить поступление волн сдвига(s-волны) от поступления более быстрых волн сжатия (или р-волн), в трхкомпонентный сейсмопримник можно ввести датчик - такой как гидрофон или акселерометр или другой датчик давления. Зарегистрированную энергию отражнных сейсмических сигналов можно передать на поверхность с помощью известных средств передачи данных, и поэтому аналитическую часть данного способа можно выполнять на поверхности. Либо, например, направления, их которых отражнные сейсмические сигналы поступают в трхкомпонентный сейсмопримник определяют на месте в зависимости от времени двухстороннего прохождения, и полученные результаты передают на поверхность для последующего анализа. Вместо использования отдельного всенаправленного источника сейсмических сигналов можно использовать в качестве такого источника саму буровую коронку. В этом случае сейсмической энергией будет шум, формируемый во время бурения. Данное изобретение обеспечивает простой способ для получения изображения подземной формации вблизи находящейся в процессе бурения скважины. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ получения изображения подземной формации вокруг проходящей через нее скважины, согласно которому выполняют следующие этапы:(a) выбирают в скважине некоторое число положений для всенаправленного источника сейсмических сигналов и трхкомпонентного сейсмопримника, выбирают некоторое число подземных положений в формации и соотносят нулевое значение с этими подземными положениями,(b) устанавливают всенаправленный источник сейсмических сигналов и трхкомпонентный сейсмопримник в первом положении в скважине,(c) приводят в действие всенаправленный источник сейсмических сигналов для генерирования сейсмических сигналов определенной энергии и с помощью трхкомпонентного сейсмопримника получают и регистрируют данные в виде составляющих энергии отражнных сейсмических сигналов,(d) по составляющим энергии отражнных сейсмических сигналов определяют в зависимости от времени двухстороннего прохождения направления, из которых отражнная сейсмическая энергия поступает в трхкомпонентный сейсмопримник,(e) выбирают первое подземное положение,(f) вычисляют направление поступления сейсмического сигнала, проходящего от всенаправленного источника сейсмических сигналов в выбранное подземное положение и обратно в трхкомпонентный сейсмопримник, и время такого двухстороннего прохождения сейсмического сигнала,(g) когда вычисленное направление поступления, по существу, совпадает с направлением поступления, полученном на этапе (d), то учитывают эти данные как относящиеся к отражнному сейсмическому сигналу, имеющему то же самое время двухстороннего прохождения, и суммируют эти учтнные данные со значением,соотнесенным с выбранным подземным положением,(h) выбирают следующее подземное положение и повторяют этапы (f) и (g) для всех выбранных подземных положений до последнего подземного положения включительно, и(i) устанавливают всенаправленный источник сейсмических сигналов и трхкомпонентный сейсмопримник в следующем положении в скважине и повторяют этапы (b)-(h) для каждого следующего положения до последнего по 8 ложения включительно вдоль скважины для получения изображения подземной формации,содержащего совокупность данных, отображенных по всем выбранным подземным положениям. 2. Способ по п.1, отличающийся тем, что на этапе (g) дополнительно проводят операцию определения разности между вычисленным направлением поступления и направлением поступления, полученным на этапе (с), относящейся к отражнному сейсмическому сигналу,имеющему то же самое время двухстороннего прохождения, эти данные умножают на весовой коэффициент, который является заданной функцией этой разности, и скорректированные таким образом данные отображают по подземному положению. 3. Способ по п.1 или 2, отличающийся тем,что на этапе (g) используют данные, которые являются суммой составляющих энергии отражнных сейсмических сигналов, зарегистрированных на этапе (с). 4. Способ по любому одному из пп.1-3, отличающийся тем, что всенаправленный источник сейсмических сигналов и трхкомпонентный сейсмопримник устанавливают в одном и том же положении. 5. Способ по любому одному из пп.1-4, отличающийся тем, что используют трхкомпонентный сейсмопримник, содержащий датчик давления.
