Прокладочная шайба и композитная пленка для закрытия емкости

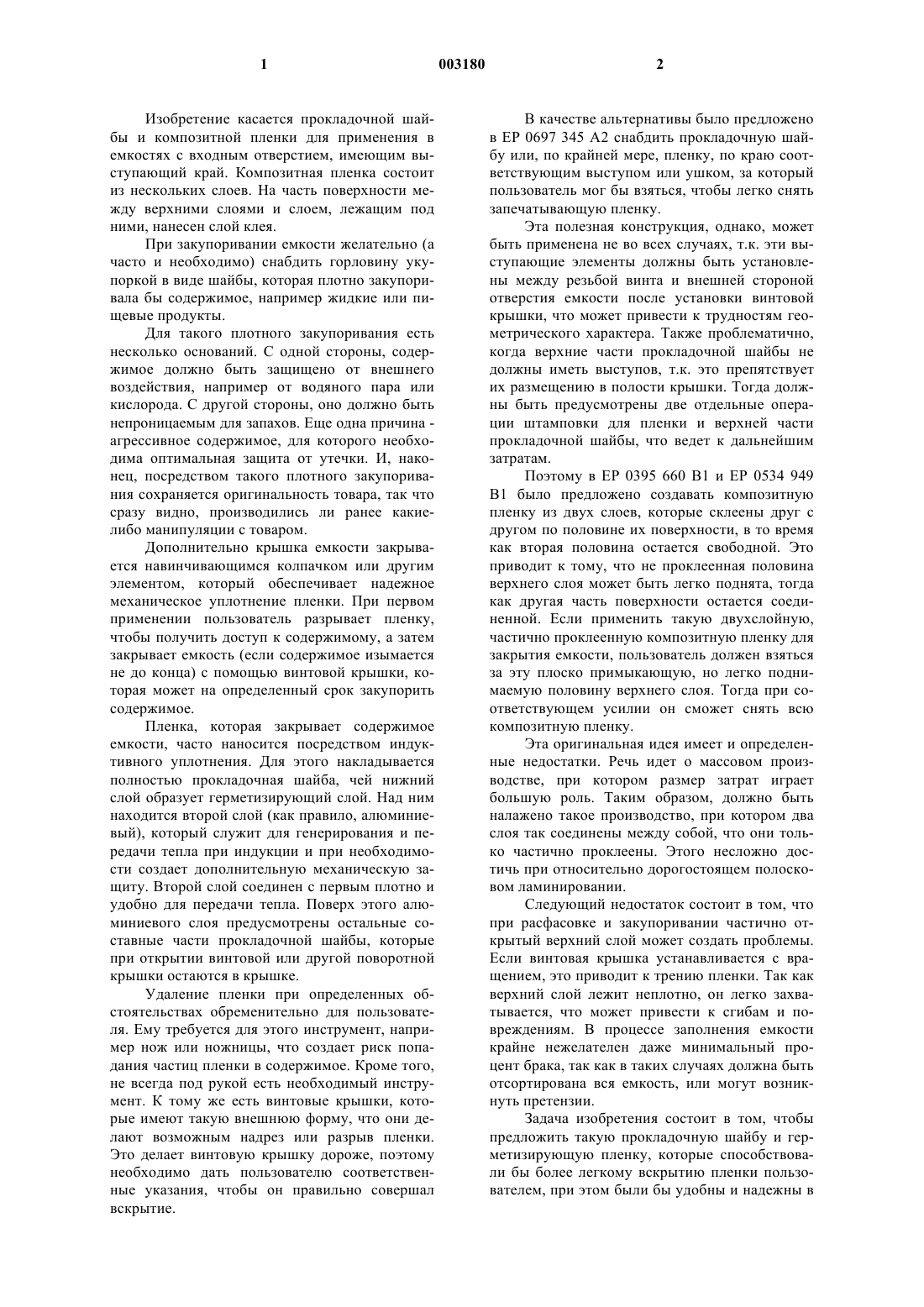

1 Изобретение касается прокладочной шайбы и композитной пленки для применения в емкостях с входным отверстием, имеющим выступающий край. Композитная пленка состоит из нескольких слоев. На часть поверхности между верхними слоями и слоем, лежащим под ними, нанесен слой клея. При закупоривании емкости желательно (а часто и необходимо) снабдить горловину укупоркой в виде шайбы, которая плотно закупоривала бы содержимое, например жидкие или пищевые продукты. Для такого плотного закупоривания есть несколько оснований. С одной стороны, содержимое должно быть защищено от внешнего воздействия, например от водяного пара или кислорода. С другой стороны, оно должно быть непроницаемым для запахов. Еще одна причина агрессивное содержимое, для которого необходима оптимальная защита от утечки. И, наконец, посредством такого плотного закупоривания сохраняется оригинальность товара, так что сразу видно, производились ли ранее какиелибо манипуляции с товаром. Дополнительно крышка емкости закрывается навинчивающимся колпачком или другим элементом, который обеспечивает надежное механическое уплотнение пленки. При первом применении пользователь разрывает пленку,чтобы получить доступ к содержимому, а затем закрывает емкость (если содержимое изымается не до конца) с помощью винтовой крышки, которая может на определенный срок закупорить содержимое. Пленка, которая закрывает содержимое емкости, часто наносится посредством индуктивного уплотнения. Для этого накладывается полностью прокладочная шайба, чей нижний слой образует герметизирующий слой. Над ним находится второй слой (как правило, алюминиевый), который служит для генерирования и передачи тепла при индукции и при необходимости создает дополнительную механическую защиту. Второй слой соединен с первым плотно и удобно для передачи тепла. Поверх этого алюминиевого слоя предусмотрены остальные составные части прокладочной шайбы, которые при открытии винтовой или другой поворотной крышки остаются в крышке. Удаление пленки при определенных обстоятельствах обременительно для пользователя. Ему требуется для этого инструмент, например нож или ножницы, что создает риск попадания частиц пленки в содержимое. Кроме того,не всегда под рукой есть необходимый инструмент. К тому же есть винтовые крышки, которые имеют такую внешнюю форму, что они делают возможным надрез или разрыв пленки. Это делает винтовую крышку дороже, поэтому необходимо дать пользователю соответственные указания, чтобы он правильно совершал вскрытие. 2 В качестве альтернативы было предложено в ЕР 0697 345 А 2 снабдить прокладочную шайбу или, по крайней мере, пленку, по краю соответствующим выступом или ушком, за который пользователь мог бы взяться, чтобы легко снять запечатывающую пленку. Эта полезная конструкция, однако, может быть применена не во всех случаях, т.к. эти выступающие элементы должны быть установлены между резьбой винта и внешней стороной отверстия емкости после установки винтовой крышки, что может привести к трудностям геометрического характера. Также проблематично,когда верхние части прокладочной шайбы не должны иметь выступов, т.к. это препятствует их размещению в полости крышки. Тогда должны быть предусмотрены две отдельные операции штамповки для пленки и верхней части прокладочной шайбы, что ведет к дальнейшим затратам. Поэтому в ЕР 0395 660 В 1 и ЕР 0534 949B1 было предложено создавать композитную пленку из двух слоев, которые склеены друг с другом по половине их поверхности, в то время как вторая половина остается свободной. Это приводит к тому, что не проклеенная половина верхнего слоя может быть легко поднята, тогда как другая часть поверхности остается соединенной. Если применить такую двухслойную,частично проклеенную композитную пленку для закрытия емкости, пользователь должен взяться за эту плоско примыкающую, но легко поднимаемую половину верхнего слоя. Тогда при соответствующем усилии он сможет снять всю композитную пленку. Эта оригинальная идея имеет и определенные недостатки. Речь идет о массовом производстве, при котором размер затрат играет большую роль. Таким образом, должно быть налажено такое производство, при котором два слоя так соединены между собой, что они только частично проклеены. Этого несложно достичь при относительно дорогостоящем полосковом ламинировании. Следующий недостаток состоит в том, что при расфасовке и закупоривании частично открытый верхний слой может создать проблемы. Если винтовая крышка устанавливается с вращением, это приводит к трению пленки. Так как верхний слой лежит неплотно, он легко захватывается, что может привести к сгибам и повреждениям. В процессе заполнения емкости крайне нежелателен даже минимальный процент брака, так как в таких случаях должна быть отсортирована вся емкость, или могут возникнуть претензии. Задача изобретения состоит в том, чтобы предложить такую прокладочную шайбу и герметизирующую пленку, которые способствовали бы более легкому вскрытию пленки пользователем, при этом были бы удобны и надежны в 3 изготовлении и не требовали бы дополнительных процессов штампования. Эта задача может быть решена с помощью композитной пленки, в которой верхний слой имеет направленный вверх выступ. При помощи такого выступа могут быть использованы все преимущества, которые описываются в ЕР 0395 660 В 1 или ЕР 0534 494 B1. Не обязательно надрезать пленку или предусматривать выступы на краях. При установленном винтовом колпачке выступ обычно располагается плоско на поверхности композитной пленки, но они не склеены, так как здесь внешняя сторона верхнего слоя находится на другой части внешней стороны верхнего слоя. Пользователь берется только за этот выступ, поднимает его и удаляет вместе с ним всю композитную пленку. При этом он обычно берет один конец выступа, и в этом месте пленка легко стягивается вверх, при этом осуществляется стягивание остальных краев. Недостатки, присущие названному уровню техники, отсутствуют. Внешний край композитной пленки имеет идентичную структуру по всей поверхности: везде присутствуют как верхний, так и нижний слои. При этом не образуются сгибы и складочки. Плоско расположенный выступ представляет собой, в отличие от уровня техники, дополнительный материал и поэтому относительно нечувствителен. Без дополнительного штампования он не выступает за край в лежачем состоянии, а заканчивается до этого края. Особенно предпочтительно расположить выступ таким образом, чтобы он находился вне центра. Это ведет к тому, что он будет иметь тенденцию наклона в одном направлении, чтобы его можно было поднять без помех. Чтобы облегчить захват и отрыв, выступ должен размещаться относительно близко к центру, так что предпочтительно деление всей поверхности так, что меньшая поверхность занимает от 40, но менее 50% общей площади. Оказалось, что для удобства захвата выступ должен иметь размер от 0,5 до 2 см, в частности расстояние от начала выступа непосредственно на пленке до его вершины должно составлять от 1 до 1,5 см. Кроме того, предпочтительно, чтобы клеевой слой был предусмотрен в области верхнего слоя, образующего выступ. Так создается контакт клеевых слоев в этой области внутри выступа, что значительно повышает и улучшает стабильность формы и прочную связь внутри выступа, что, соответственно, влияет на повышение его плотности и предотвращает деформирование или вытягивание с принятием овальной формы вследствие внешнего воздействия. Особенно предпочтительно, наконец, чтобы клеевой слой занимал всю поверхность верхнего слоя. Это предпочтительно при производстве; известное из уровня техники ламинирование с частичным нанесением клеевого слоя 4 и частичным его пропуском является дорогостоящим, а полное проклеивание повышает стабильность формы и прочность склеивания композитной пленки. Далее предпочтительно, чтобы общая площадь герметизирующей пленки была несколько больше входного отверстия вместе с его краем. Это незначительное выступание материала за края облегчает стягивание края вверх при взятии за выступ. Создается очень маленький край, за который не нужно браться, но который при поднятии за выступ находится на крае входного отверстия, не будучи приклеен к нему,что облегчает отрыв. С другой стороны, этот выступающий край так мал, что он заметно меньше, чем выступы в ЕР 0697 345 А 2, и ни в коем случае не контактирует с винтовой крышкой. В прокладочной шайбе задача решается таким образом, что нижние слои шайбы включают композитную пленку, обладающую одной из перечисленных комбинаций признаков. Такая прокладочная шайба обладает всеми названными преимуществами. Вполне возможно при производстве шайбы создавать слой,формирующий выступ, и сам этот выступ, а затем в упаковочной индустрии применять целиком все устройство. Реализация изобретения будет подробно описана со ссылкой на чертежи, где на фиг. 1 показан схематический внешний вид емкости с первым вариантом выполнения герметизирующей пленки; на фиг. 2 - поперечное сечение герметизирующей пленки на фиг. 1; на фиг. 3 - поперечное сечение прокладочной шайбы с герметизирующей пленкой по варианту выполнения на фиг. 2. Емкость 10 наполнена, например, продуктами, сельскохозяйственными или другими чувствительными к кислороду товарами, особенно жидкостями. Она имеет входное отверстие 11,из которого должно быть изъято содержимое. Отверстие окружено выступающим краем. Отверстие 11 закрыто композитной пленкой 30. Поверх композитной пленки 30 размещена винтовая крышка (не показана), с помощью которой при разрушении композитной пленки 30 емкость будет закрыта, по крайней мере, временно. Винтовая крышка служит также для предохранения композитной пленки 30 от внешнего механического воздействия. Композитная пленка 30 включает, в частности, три пленочных и два клеевых слоя. Это хорошо видно на фиг. 2. Самый нижний слой 34 в запечатанном состоянии зафиксирован на крае 12 емкости. На первый или нижний слой 34 нанесен слой клея 35, который плотно скрепляет этот первый слой 34 со вторым слоем 31. Второй слой 31 - индукционная пленка, в частности,из алюминия. 5 Если ее нагреть индукционным методом,то это тепло передается нижнему слою 34 и закрепляет его на крае 12. На этом втором слое 31 индукционной пленке, размещен далее клеевой слой 32. Второй клеевой слой 32 полностью связывает этот слой 31 с верхним слоем 33. Слой 33 имеет выступ 40. Слой 33 вне области выступа 40 является плоским и связан полностью клеевым слоем 32 с нижележащим слоем 31. В области выступа 40 весь слой 33 сложен вдвое начиная от основания 41 выступа вплоть до вершины 42 выступа, а оттуда обратно до основания 41 выступа. Между этими обеими сложенными частями верхнего слоя 33 находится также клеевой слой 32, предпочтительно также двойной. Это можно осуществить в процессе производства, когда верхний слой 33 в еще не сложенном состоянии покрывается клеевым слоем 32 по всей поверхности и затем в сложенном виде размещается на слое 31 индукционной пленки с образованием выступа. Выступ 40 получается прочным за счет двойного склеивания. В то же время он может иметь легкий и филигранный вид, например, если изготавливать весь слой 33 из прозрачного материала. Выступ 40 размещен диагонально и поперек пленки перпендикулярно к плоскости чертежа. Расстояние между основанием 41 и вершиной 42 выступа здесь одинаковое, причем край может иметь скосы или закругления. При этом вершина выступа образует, в принципе,прямую линию. Из фиг. 1 видно, как функционирует это устройство. Вся горловина емкости, а именно отверстие 11 емкости 10, закрыта композитной пленкой 30, снабжена к тому же эксцентрическим выступом 40, который поднимается вверх в направлении от основания 41 выступа. Выступ 40 слегка наклонен, что обусловлено тем, что он в закрытом состоянии лежит плоско, таким образом, занимает мало места и не дает возможности захвата крышкой при ее отвинчивании. На фиг. 3 схематически показана вся прокладочная шайба 20, в которой композитная пленка 30 со своими тремя пленочными и двумя клеевыми слоями 31, 32, 32, 34, 35 вместе с выступом 40 образует нижнюю часть. В качестве верхней составной части может выступать слой полиамида или другого полимера. Устройство может применяться для любой емкости из стекла, полиэтилена, полимакриламида, полимакропилена, поливинилхлорида. Герметизирующий слой под алюминиевым индукционным пленочным слоем 31 приспособлен для любого материала емкости. Потребителю обеспечено отличное качество, легко открывающаяся при помощи выступа конструкция, которая надежно открывается и не ломается. 6 Для расфасовщика или производителя упаковки преимущество состоит в том, что такая прокладочная шайба особенно надежна в употреблении и помогает избежать проблем во время процесса отгрузки. Для производителя герметизирующей пленки представляется преимуществом то, что отпадает необходимость в полосковом ламинировании, осуществляется покрытие материалами по всей поверхности. Выступ 40 формируется только в процессе штампования. Штамповальный аппарат снабжен специальным инструментом, так что материал,покрытый клеем по всей поверхности, поступает соответственно сложенным. Список обозначений 10 емкость,11 входное отверстие,12 край отверстия,20 прокладочная шайба,30 композитная пленка,31 второй слой, индукционный пленочный слой,32 второй клеевой слой,33 верхний слой,34 нижний слой, герметизирующий слой,35 первый клеевой слой,40 выступ,41 основание выступа,42 вершина выступа. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Композитная пленка для закрытия емкости с отверстием, ограниченным краем, состоящая из нескольких слоев, и между верхним слоем и лежащим под ним слоем, по крайней мере,на части поверхности помещен клеевой слой,характеризующаяся тем, что верхний слой композитной пленки имеет направленный наверх выступ. 2. Композитная пленка по п.1, характеризующаяся тем, что она состоит, по крайней мере, из трех слоев, где нижний слой является герметизирующим слоем, средний выполнен с возможностью создания индукционного тепла, а верхний слой обращен к пользователю. 3. Композитная пленка по п.1 или 2, характеризующаяся тем, что выступ расположен не по центру. 4. Композитная пленка по п.3, характеризующаяся тем, что выступ расположен так, что он делит площадь отверстия емкости на две части, меньшая из которых составляет от 40 и меньше 50% поверхности. 5. Композитная пленка по любому из предыдущих пунктов, характеризующаяся тем, что выступ имеет основание, которое образует прямую линию, проходящую поперек через всю площадь композитной пленки, расположенной на отверстии. 6. Композитная пленка по любому из предыдущих пунктов, характеризующаяся тем, что выступ имеет одинаковую высоту по всей длине от основания до вершины выступа. 7. Композитная пленка по любому из предыдущих пунктов, характеризующаяся тем, что выступ имеет высоту от основания до вершины выступа от 0,5 до 2 см. 8. Композитная пленка по п.7, характеризующаяся тем, что выступ имеет одинаковую высоту от основания до вершины выступа от 1 до 1,5 см. 9. Композитная пленка по любому из предыдущих пунктов, характеризующаяся тем, что верхний слой, образующий выступ, имеет клеевой слой, покрывающий часть поверхности,формирующей выступ. 8 10. Композитная пленка по п.9, характеризующаяся тем, что клеевой слой покрывает всю поверхность нижней стороны верхнего слоя композитной пленки. 11. Композитная пленка по любому из предыдущих пунктов, характеризующаяся тем, что общая площадь композитной пленки незначительно больше, чем отверстие, включая его край. 12. Прокладочная шайба для закрытия емкости с отверстием, ограниченным краем, характеризующаяся тем, что нижняя часть прокладочной шайбы включает композитную пленку по одному из предыдущих пунктов.
