Способ выполнения информационных телефонных вызовов

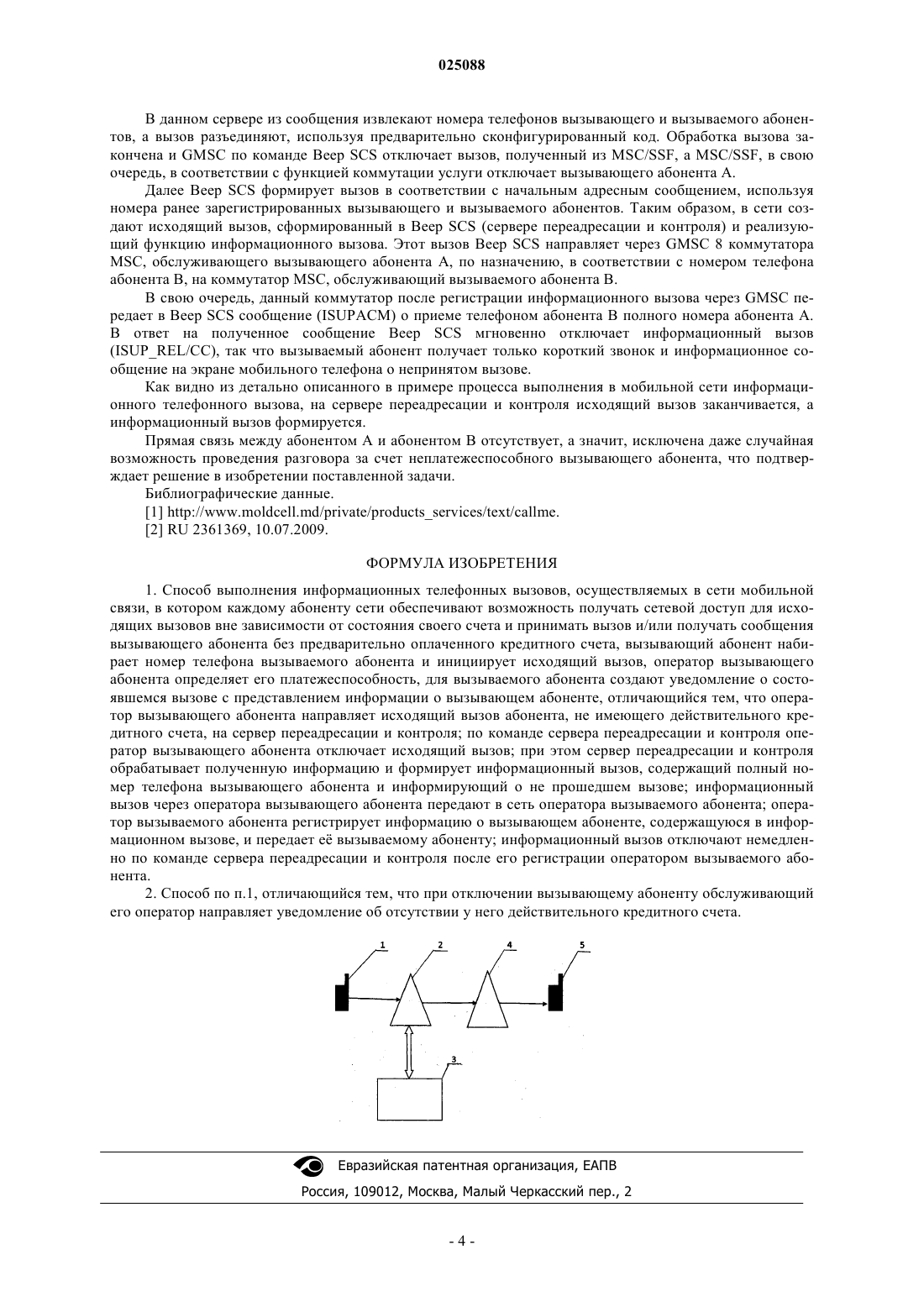

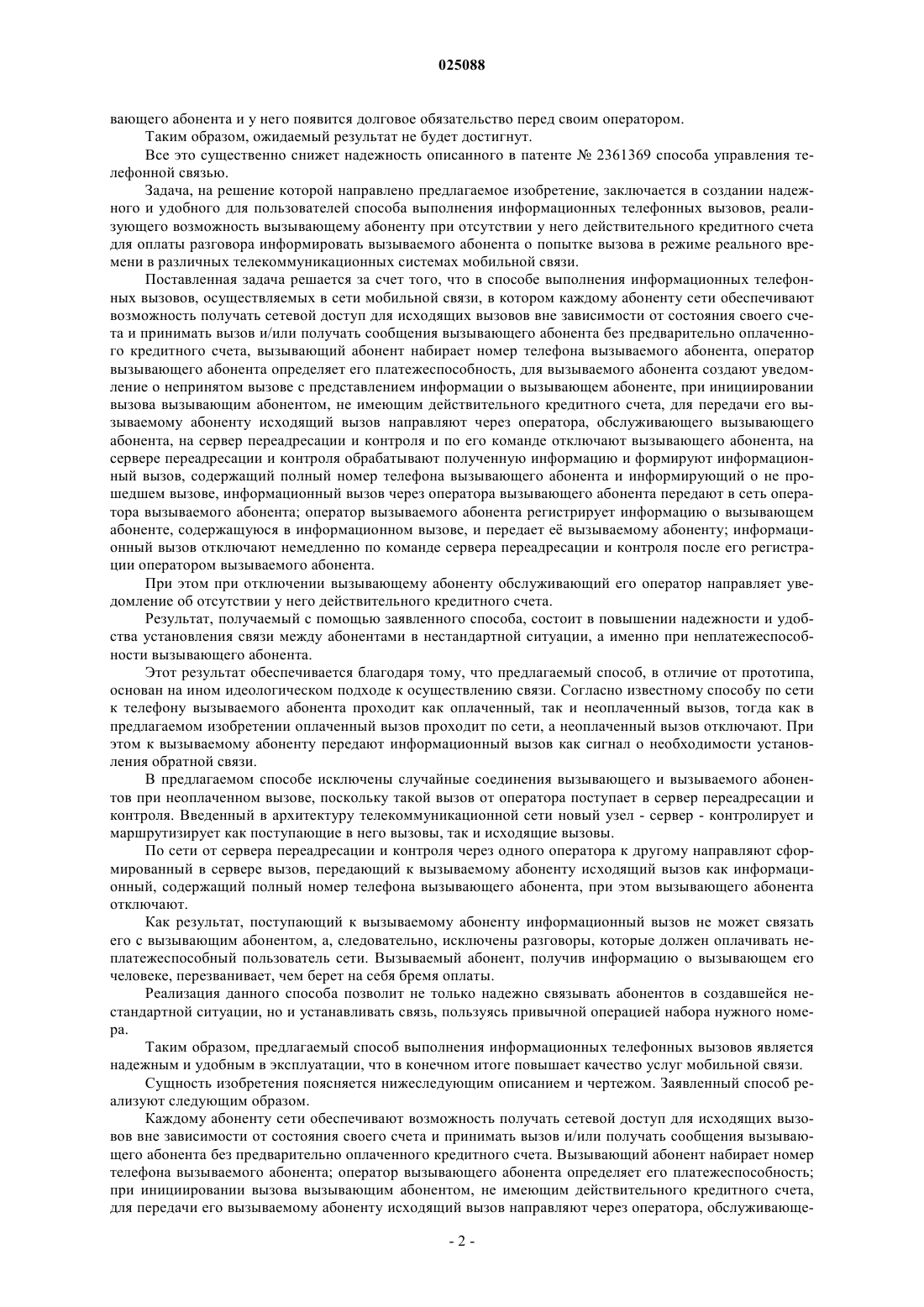

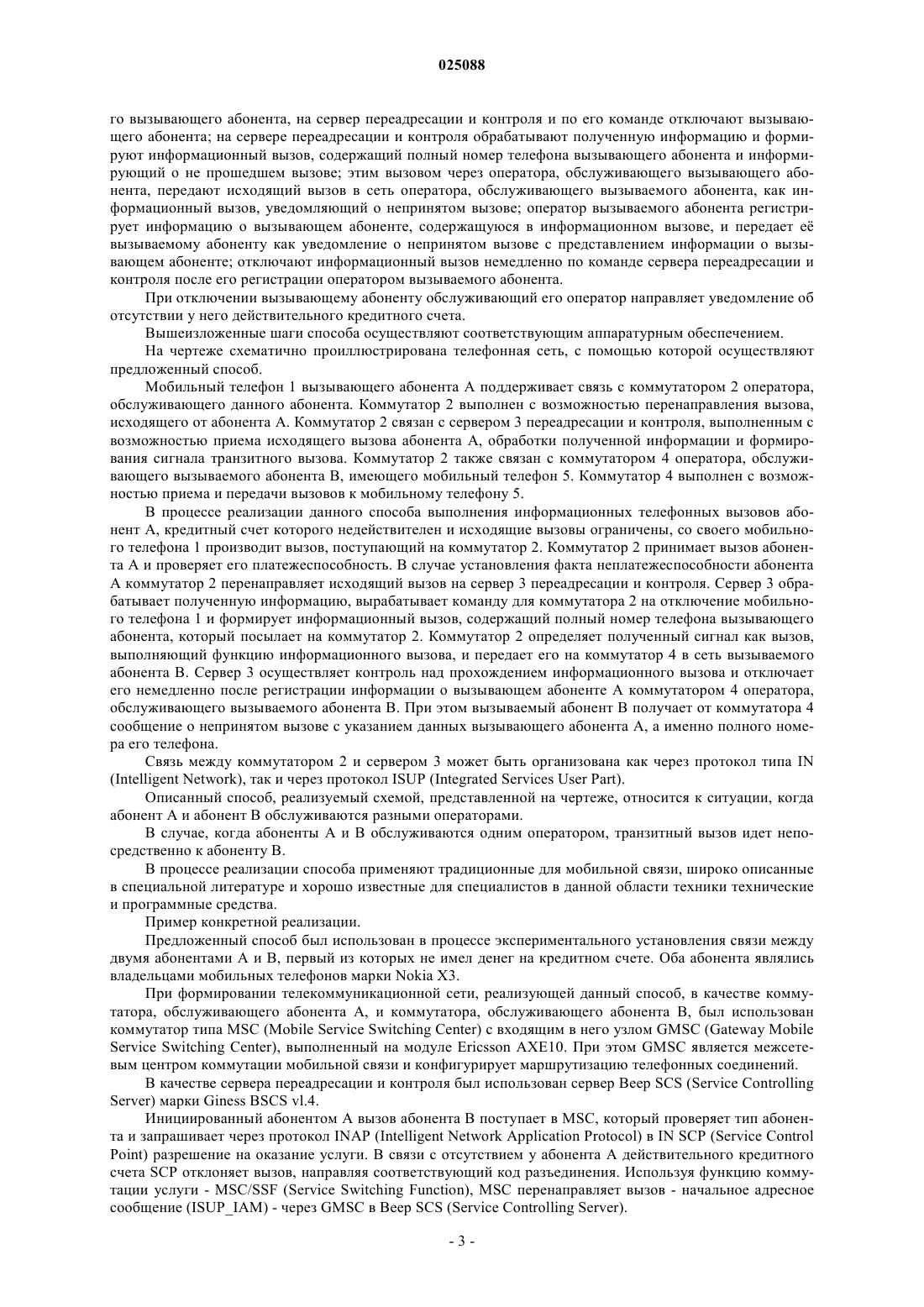

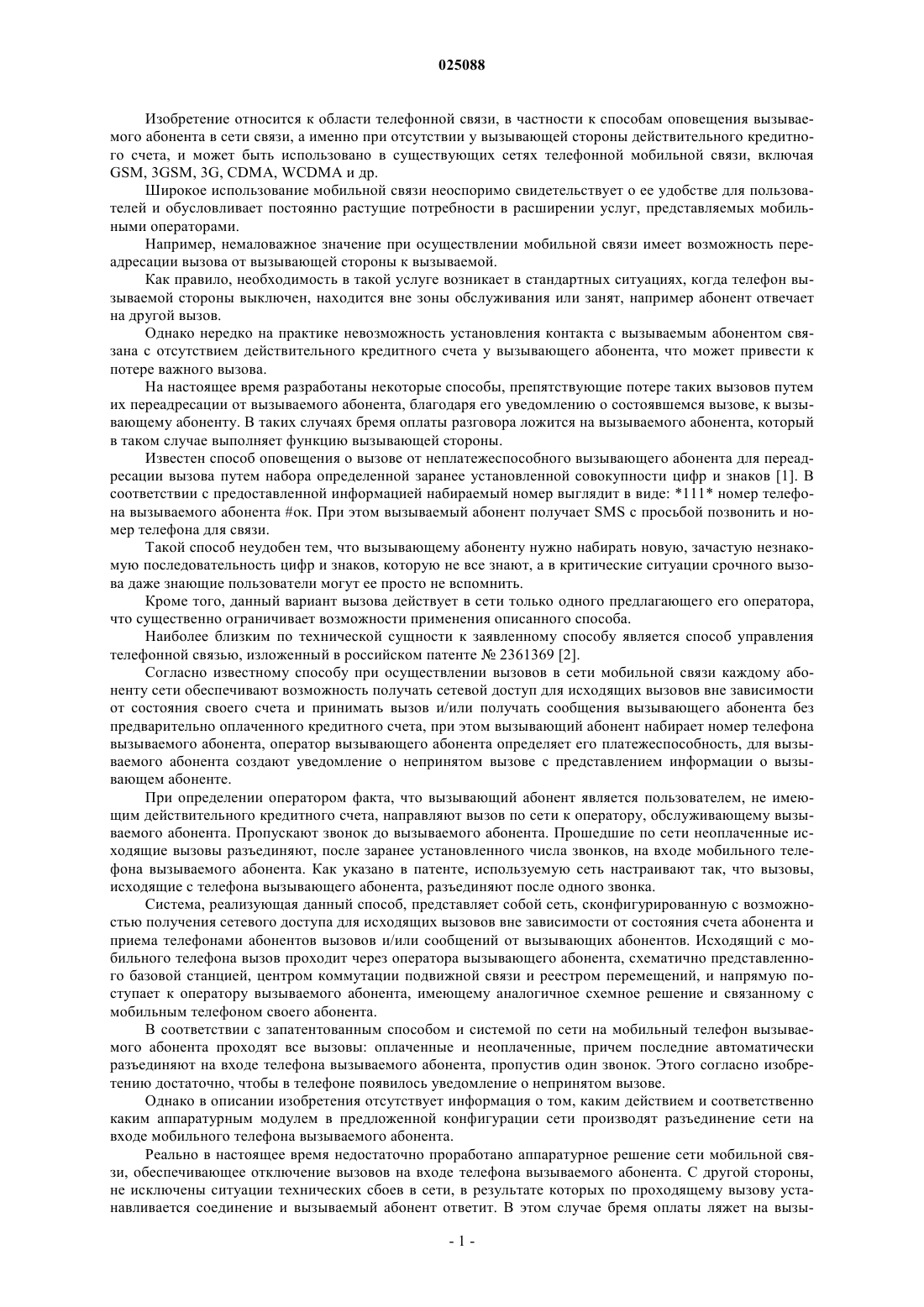

СПОСОБ ВЫПОЛНЕНИЯ ИНФОРМАЦИОННЫХ ТЕЛЕФОННЫХ ВЫЗОВОВ Изобретение относится к области телефонной связи, в частности к способам обеспечения сигнала обратного вызова в сети связи, а именно при отсутствии у вызывающей стороны действительного кредитного счета, и может быть использовано в существующих сетях телефонной мобильной связи, включая GSM, 3GSM, 3G, CDMA, WCDMA и др. В способе каждому абоненту сети обеспечивают возможность получать сетевой доступ для исходящих вызовов вне зависимости от состояния своего счета и принимать вызов и/или получать сообщения вызывающего абонента без предварительно оплаченного кредитного счета. Вызывающий абонент набирает номер телефона вызываемого абонента; оператор вызывающего абонента определяет его платежеспособность; при инициировании вызова вызывающим абонентом, не имеющим действительного кредитного счета, для передачи его вызываемому абоненту исходящий вызов направляют через оператора, обслуживающего вызывающего абонента, на сервер переадресации и контроля и по его команде отключают вызывающего абонента. На сервере переадресации и контроля обрабатывают полученную информацию и формируют вызов, с помощью которого через оператора, обслуживающего вызывающего абонента, передают исходящий вызов в сеть оператора, обслуживающего вызываемого абонента, как информационный вызов, уведомляющий о непринятом вызове. Для вызываемого абонента информационным вызовом создают уведомление о непринятом вызове с представлением информации о вызывающем абоненте в виде полного номера его телефона и отключают информационный вызов немедленно после его регистрации оператором вызываемого абонента по команде сервера переадресации и контроля. Результат, получаемый с помощью данного способа, состоит в повышении надежности и удобства установления связи между абонентами в нестандартной ситуации, а именно при неплатежеспособности вызывающего абонента. Изобретение относится к области телефонной связи, в частности к способам оповещения вызываемого абонента в сети связи, а именно при отсутствии у вызывающей стороны действительного кредитного счета, и может быть использовано в существующих сетях телефонной мобильной связи, включаяGSM, 3GSM, 3G, CDMA, WCDMA и др. Широкое использование мобильной связи неоспоримо свидетельствует о ее удобстве для пользователей и обусловливает постоянно растущие потребности в расширении услуг, представляемых мобильными операторами. Например, немаловажное значение при осуществлении мобильной связи имеет возможность переадресации вызова от вызывающей стороны к вызываемой. Как правило, необходимость в такой услуге возникает в стандартных ситуациях, когда телефон вызываемой стороны выключен, находится вне зоны обслуживания или занят, например абонент отвечает на другой вызов. Однако нередко на практике невозможность установления контакта с вызываемым абонентом связана с отсутствием действительного кредитного счета у вызывающего абонента, что может привести к потере важного вызова. На настоящее время разработаны некоторые способы, препятствующие потере таких вызовов путем их переадресации от вызываемого абонента, благодаря его уведомлению о состоявшемся вызове, к вызывающему абоненту. В таких случаях бремя оплаты разговора ложится на вызываемого абонента, который в таком случае выполняет функцию вызывающей стороны. Известен способ оповещения о вызове от неплатежеспособного вызывающего абонента для переадресации вызова путем набора определенной заранее установленной совокупности цифр и знаков [1]. В соответствии с предоставленной информацией набираемый номер выглядит в виде: 111 номер телефона вызываемого абонента ок. При этом вызываемый абонент получает SMS с просьбой позвонить и номер телефона для связи. Такой способ неудобен тем, что вызывающему абоненту нужно набирать новую, зачастую незнакомую последовательность цифр и знаков, которую не все знают, а в критические ситуации срочного вызова даже знающие пользователи могут ее просто не вспомнить. Кроме того, данный вариант вызова действует в сети только одного предлагающего его оператора,что существенно ограничивает возможности применения описанного способа. Наиболее близким по технической сущности к заявленному способу является способ управления телефонной связью, изложенный в российском патенте 2361369 [2]. Согласно известному способу при осуществлении вызовов в сети мобильной связи каждому абоненту сети обеспечивают возможность получать сетевой доступ для исходящих вызовов вне зависимости от состояния своего счета и принимать вызов и/или получать сообщения вызывающего абонента без предварительно оплаченного кредитного счета, при этом вызывающий абонент набирает номер телефона вызываемого абонента, оператор вызывающего абонента определяет его платежеспособность, для вызываемого абонента создают уведомление о непринятом вызове с представлением информации о вызывающем абоненте. При определении оператором факта, что вызывающий абонент является пользователем, не имеющим действительного кредитного счета, направляют вызов по сети к оператору, обслуживающему вызываемого абонента. Пропускают звонок до вызываемого абонента. Прошедшие по сети неоплаченные исходящие вызовы разъединяют, после заранее установленного числа звонков, на входе мобильного телефона вызываемого абонента. Как указано в патенте, используемую сеть настраивают так, что вызовы,исходящие с телефона вызывающего абонента, разъединяют после одного звонка. Система, реализующая данный способ, представляет собой сеть, сконфигурированную с возможностью получения сетевого доступа для исходящих вызовов вне зависимости от состояния счета абонента и приема телефонами абонентов вызовов и/или сообщений от вызывающих абонентов. Исходящий с мобильного телефона вызов проходит через оператора вызывающего абонента, схематично представленного базовой станцией, центром коммутации подвижной связи и реестром перемещений, и напрямую поступает к оператору вызываемого абонента, имеющему аналогичное схемное решение и связанному с мобильным телефоном своего абонента. В соответствии с запатентованным способом и системой по сети на мобильный телефон вызываемого абонента проходят все вызовы: оплаченные и неоплаченные, причем последние автоматически разъединяют на входе телефона вызываемого абонента, пропустив один звонок. Этого согласно изобретению достаточно, чтобы в телефоне появилось уведомление о непринятом вызове. Однако в описании изобретения отсутствует информация о том, каким действием и соответственно каким аппаратурным модулем в предложенной конфигурации сети производят разъединение сети на входе мобильного телефона вызываемого абонента. Реально в настоящее время недостаточно проработано аппаратурное решение сети мобильной связи, обеспечивающее отключение вызовов на входе телефона вызываемого абонента. С другой стороны,не исключены ситуации технических сбоев в сети, в результате которых по проходящему вызову устанавливается соединение и вызываемый абонент ответит. В этом случае бремя оплаты ляжет на вызы-1 025088 вающего абонента и у него появится долговое обязательство перед своим оператором. Таким образом, ожидаемый результат не будет достигнут. Все это существенно снижет надежность описанного в патенте 2361369 способа управления телефонной связью. Задача, на решение которой направлено предлагаемое изобретение, заключается в создании надежного и удобного для пользователей способа выполнения информационных телефонных вызовов, реализующего возможность вызывающему абоненту при отсутствии у него действительного кредитного счета для оплаты разговора информировать вызываемого абонента о попытке вызова в режиме реального времени в различных телекоммуникационных системах мобильной связи. Поставленная задача решается за счет того, что в способе выполнения информационных телефонных вызовов, осуществляемых в сети мобильной связи, в котором каждому абоненту сети обеспечивают возможность получать сетевой доступ для исходящих вызовов вне зависимости от состояния своего счета и принимать вызов и/или получать сообщения вызывающего абонента без предварительно оплаченного кредитного счета, вызывающий абонент набирает номер телефона вызываемого абонента, оператор вызывающего абонента определяет его платежеспособность, для вызываемого абонента создают уведомление о непринятом вызове с представлением информации о вызывающем абоненте, при инициировании вызова вызывающим абонентом, не имеющим действительного кредитного счета, для передачи его вызываемому абоненту исходящий вызов направляют через оператора, обслуживающего вызывающего абонента, на сервер переадресации и контроля и по его команде отключают вызывающего абонента, на сервере переадресации и контроля обрабатывают полученную информацию и формируют информационный вызов, содержащий полный номер телефона вызывающего абонента и информирующий о не прошедшем вызове, информационный вызов через оператора вызывающего абонента передают в сеть оператора вызываемого абонента; оператор вызываемого абонента регистрирует информацию о вызывающем абоненте, содержащуюся в информационном вызове, и передает е вызываемому абоненту; информационный вызов отключают немедленно по команде сервера переадресации и контроля после его регистрации оператором вызываемого абонента. При этом при отключении вызывающему абоненту обслуживающий его оператор направляет уведомление об отсутствии у него действительного кредитного счета. Результат, получаемый с помощью заявленного способа, состоит в повышении надежности и удобства установления связи между абонентами в нестандартной ситуации, а именно при неплатежеспособности вызывающего абонента. Этот результат обеспечивается благодаря тому, что предлагаемый способ, в отличие от прототипа,основан на ином идеологическом подходе к осуществлению связи. Согласно известному способу по сети к телефону вызываемого абонента проходит как оплаченный, так и неоплаченный вызов, тогда как в предлагаемом изобретении оплаченный вызов проходит по сети, а неоплаченный вызов отключают. При этом к вызываемому абоненту передают информационный вызов как сигнал о необходимости установления обратной связи. В предлагаемом способе исключены случайные соединения вызывающего и вызываемого абонентов при неоплаченном вызове, поскольку такой вызов от оператора поступает в сервер переадресации и контроля. Введенный в архитектуру телекоммуникационной сети новый узел - сервер - контролирует и маршрутизирует как поступающие в него вызовы, так и исходящие вызовы. По сети от сервера переадресации и контроля через одного оператора к другому направляют сформированный в сервере вызов, передающий к вызываемому абоненту исходящий вызов как информационный, содержащий полный номер телефона вызывающего абонента, при этом вызывающего абонента отключают. Как результат, поступающий к вызываемому абоненту информационный вызов не может связать его с вызывающим абонентом, а, следовательно, исключены разговоры, которые должен оплачивать неплатежеспособный пользователь сети. Вызываемый абонент, получив информацию о вызывающем его человеке, перезванивает, чем берет на себя бремя оплаты. Реализация данного способа позволит не только надежно связывать абонентов в создавшейся нестандартной ситуации, но и устанавливать связь, пользуясь привычной операцией набора нужного номера. Таким образом, предлагаемый способ выполнения информационных телефонных вызовов является надежным и удобным в эксплуатации, что в конечном итоге повышает качество услуг мобильной связи. Сущность изобретения поясняется нижеследующим описанием и чертежом. Заявленный способ реализуют следующим образом. Каждому абоненту сети обеспечивают возможность получать сетевой доступ для исходящих вызовов вне зависимости от состояния своего счета и принимать вызов и/или получать сообщения вызывающего абонента без предварительно оплаченного кредитного счета. Вызывающий абонент набирает номер телефона вызываемого абонента; оператор вызывающего абонента определяет его платежеспособность; при инициировании вызова вызывающим абонентом, не имеющим действительного кредитного счета,для передачи его вызываемому абоненту исходящий вызов направляют через оператора, обслуживающе-2 025088 го вызывающего абонента, на сервер переадресации и контроля и по его команде отключают вызывающего абонента; на сервере переадресации и контроля обрабатывают полученную информацию и формируют информационный вызов, содержащий полный номер телефона вызывающего абонента и информирующий о не прошедшем вызове; этим вызовом через оператора, обслуживающего вызывающего абонента, передают исходящий вызов в сеть оператора, обслуживающего вызываемого абонента, как информационный вызов, уведомляющий о непринятом вызове; оператор вызываемого абонента регистрирует информацию о вызывающем абоненте, содержащуюся в информационном вызове, и передает е вызываемому абоненту как уведомление о непринятом вызове с представлением информации о вызывающем абоненте; отключают информационный вызов немедленно по команде сервера переадресации и контроля после его регистрации оператором вызываемого абонента. При отключении вызывающему абоненту обслуживающий его оператор направляет уведомление об отсутствии у него действительного кредитного счета. Вышеизложенные шаги способа осуществляют соответствующим аппаратурным обеспечением. На чертеже схематично проиллюстрирована телефонная сеть, с помощью которой осуществляют предложенный способ. Мобильный телефон 1 вызывающего абонента А поддерживает связь с коммутатором 2 оператора,обслуживающего данного абонента. Коммутатор 2 выполнен с возможностью перенаправления вызова,исходящего от абонента А. Коммутатор 2 связан с сервером 3 переадресации и контроля, выполненным с возможностью приема исходящего вызова абонента А, обработки полученной информации и формирования сигнала транзитного вызова. Коммутатор 2 также связан с коммутатором 4 оператора, обслуживающего вызываемого абонента В, имеющего мобильный телефон 5. Коммутатор 4 выполнен с возможностью приема и передачи вызовов к мобильному телефону 5. В процессе реализации данного способа выполнения информационных телефонных вызовов абонент А, кредитный счет которого недействителен и исходящие вызовы ограничены, со своего мобильного телефона 1 производит вызов, поступающий на коммутатор 2. Коммутатор 2 принимает вызов абонента А и проверяет его платежеспособность. В случае установления факта неплатежеспособности абонента А коммутатор 2 перенаправляет исходящий вызов на сервер 3 переадресации и контроля. Сервер 3 обрабатывает полученную информацию, вырабатывает команду для коммутатора 2 на отключение мобильного телефона 1 и формирует информационный вызов, содержащий полный номер телефона вызывающего абонента, который посылает на коммутатор 2. Коммутатор 2 определяет полученный сигнал как вызов,выполняющий функцию информационного вызова, и передает его на коммутатор 4 в сеть вызываемого абонента В. Сервер 3 осуществляет контроль над прохождением информационного вызова и отключает его немедленно после регистрации информации о вызывающем абоненте А коммутатором 4 оператора,обслуживающего вызываемого абонента В. При этом вызываемый абонент В получает от коммутатора 4 сообщение о непринятом вызове с указанием данных вызывающего абонента А, а именно полного номера его телефона. Связь между коммутатором 2 и сервером 3 может быть организована как через протокол типа IN(Intelligent Network), так и через протокол ISUP (Integrated Services User Part). Описанный способ, реализуемый схемой, представленной на чертеже, относится к ситуации, когда абонент А и абонент В обслуживаются разными операторами. В случае, когда абоненты А и В обслуживаются одним оператором, транзитный вызов идет непосредственно к абоненту В. В процессе реализации способа применяют традиционные для мобильной связи, широко описанные в специальной литературе и хорошо известные для специалистов в данной области техники технические и программные средства. Пример конкретной реализации. Предложенный способ был использован в процессе экспериментального установления связи между двумя абонентами А и В, первый из которых не имел денег на кредитном счете. Оба абонента являлись владельцами мобильных телефонов марки Nokia Х 3. При формировании телекоммуникационной сети, реализующей данный способ, в качестве коммутатора, обслуживающего абонента А, и коммутатора, обслуживающего абонента В, был использован коммутатор типа MSC (Mobile Service Switching Center) с входящим в него узлом GMSC (Gateway MobileService Switching Center), выполненный на модуле Ericsson AXE10. При этом GMSC является межсетевым центром коммутации мобильной связи и конфигурирует маршрутизацию телефонных соединений. В качестве сервера переадресации и контроля был использован сервер Веер SCS (Service ControllingServer) марки Giness BSCS vl.4. Инициированный абонентом А вызов абонента В поступает в MSC, который проверяет тип абонента и запрашивает через протокол INAP (Intelligent Network Application Protocol) в IN SCP (Service ControlPoint) разрешение на оказание услуги. В связи с отсутствием у абонента А действительного кредитного счета SCP отклоняет вызов, направляя соответствующий код разъединения. Используя функцию коммутации услуги - MSC/SSF (Service Switching Function), MSC перенаправляет вызов - начальное адресное сообщение (ISUPIAM) - через GMSC в Веер SCS (Service Controlling Server). В данном сервере из сообщения извлекают номера телефонов вызывающего и вызываемого абонентов, а вызов разъединяют, используя предварительно сконфигурированный код. Обработка вызова закончена и GMSC по команде Веер SCS отключает вызов, полученный из MSC/SSF, a MSC/SSF, в свою очередь, в соответствии с функцией коммутации услуги отключает вызывающего абонента А. Далее Веер SCS формирует вызов в соответствии с начальным адресным сообщением, используя номера ранее зарегистрированных вызывающего и вызываемого абонентов. Таким образом, в сети создают исходящий вызов, сформированный в Веер SCS (сервере переадресации и контроля) и реализующий функцию информационного вызова. Этот вызов Веер SCS направляет через GMSC 8 коммутатораMSC, обслуживающего вызывающего абонента А, по назначению, в соответствии с номером телефона абонента В, на коммутатор MSC, обслуживающий вызываемого абонента В. В свою очередь, данный коммутатор после регистрации информационного вызова через GMSC передает в Веер SCS сообщение (ISUPACM) о приеме телефоном абонента В полного номера абонента А. В ответ на полученное сообщение Веер SCS мгновенно отключает информационный вызов(ISUPREL/CC), так что вызываемый абонент получает только короткий звонок и информационное сообщение на экране мобильного телефона о непринятом вызове. Как видно из детально описанного в примере процесса выполнения в мобильной сети информационного телефонного вызова, на сервере переадресации и контроля исходящий вызов заканчивается, а информационный вызов формируется. Прямая связь между абонентом А и абонентом В отсутствует, а значит, исключена даже случайная возможность проведения разговора за счет неплатежеспособного вызывающего абонента, что подтверждает решение в изобретении поставленной задачи. Библиографические данные.[2] RU 2361369, 10.07.2009. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ выполнения информационных телефонных вызовов, осуществляемых в сети мобильной связи, в котором каждому абоненту сети обеспечивают возможность получать сетевой доступ для исходящих вызовов вне зависимости от состояния своего счета и принимать вызов и/или получать сообщения вызывающего абонента без предварительно оплаченного кредитного счета, вызывающий абонент набирает номер телефона вызываемого абонента и инициирует исходящий вызов, оператор вызывающего абонента определяет его платежеспособность, для вызываемого абонента создают уведомление о состоявшемся вызове с представлением информации о вызывающем абоненте, отличающийся тем, что оператор вызывающего абонента направляет исходящий вызов абонента, не имеющего действительного кредитного счета, на сервер переадресации и контроля; по команде сервера переадресации и контроля оператор вызывающего абонента отключает исходящий вызов; при этом сервер переадресации и контроля обрабатывает полученную информацию и формирует информационный вызов, содержащий полный номер телефона вызывающего абонента и информирующий о не прошедшем вызове; информационный вызов через оператора вызывающего абонента передают в сеть оператора вызываемого абонента; оператор вызываемого абонента регистрирует информацию о вызывающем абоненте, содержащуюся в информационном вызове, и передает е вызываемому абоненту; информационный вызов отключают немедленно по команде сервера переадресации и контроля после его регистрации оператором вызываемого абонента. 2. Способ по п.1, отличающийся тем, что при отключении вызывающему абоненту обслуживающий его оператор направляет уведомление об отсутствии у него действительного кредитного счета.
