Капкан для ловли и убоя мелких животных

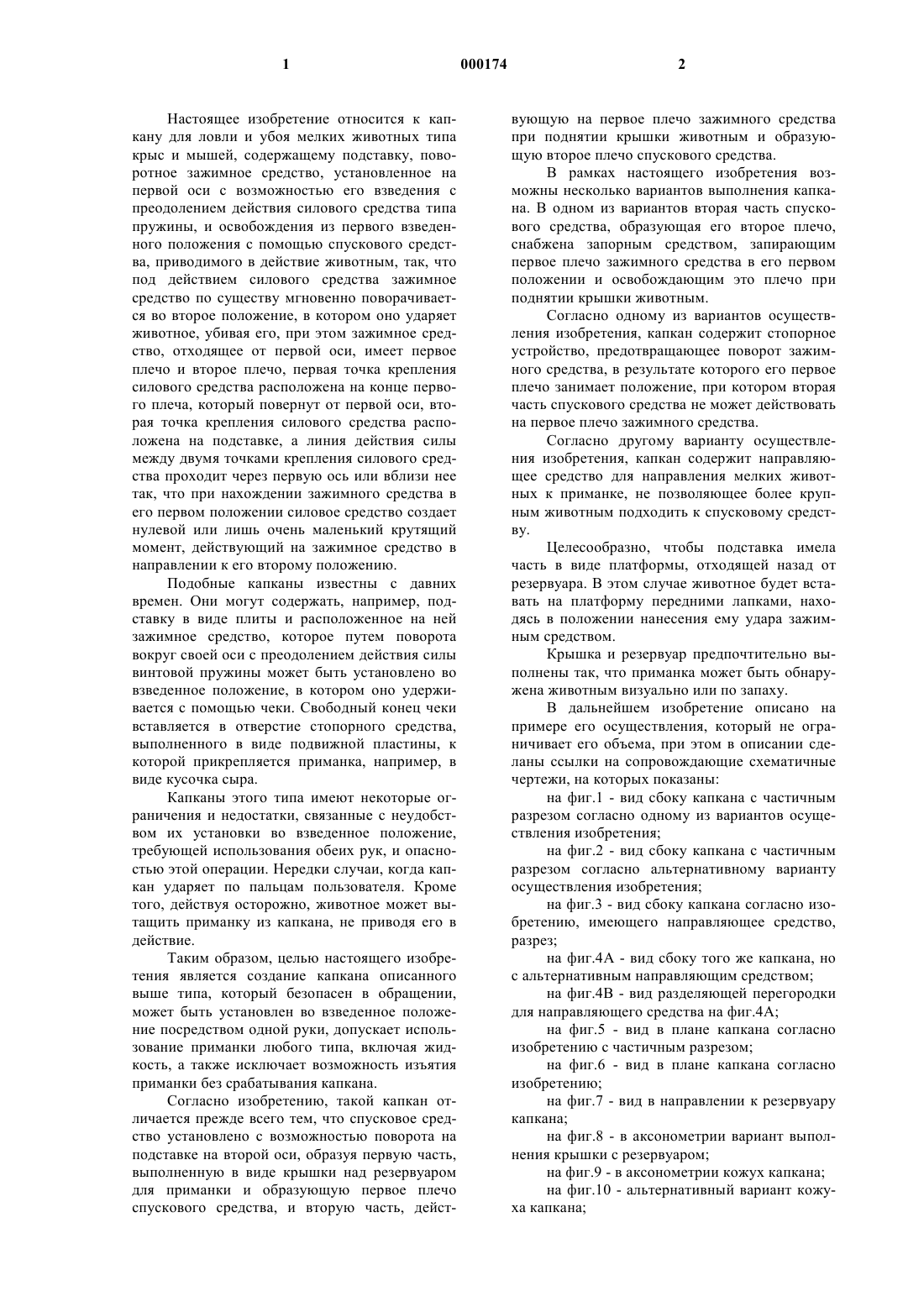

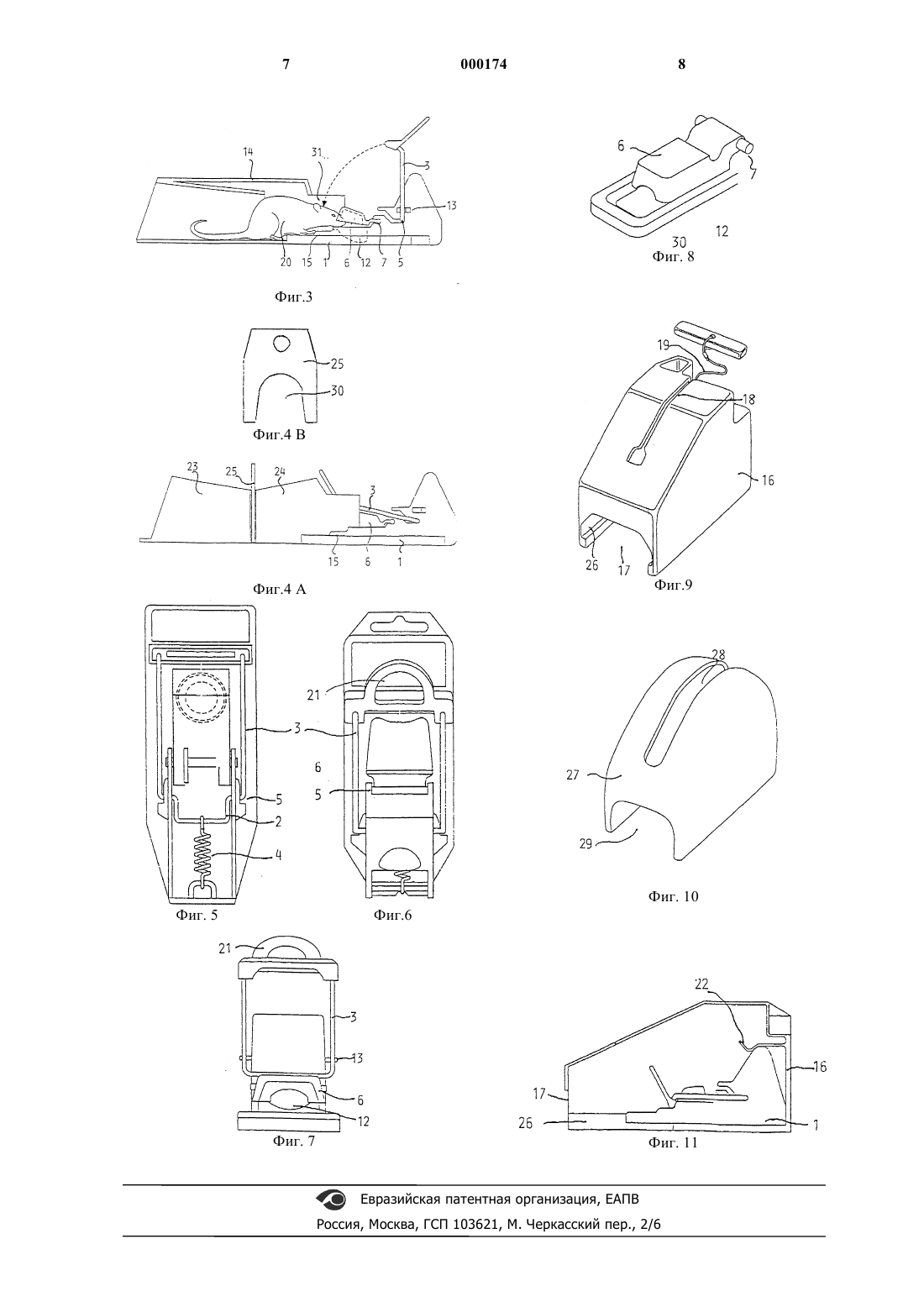

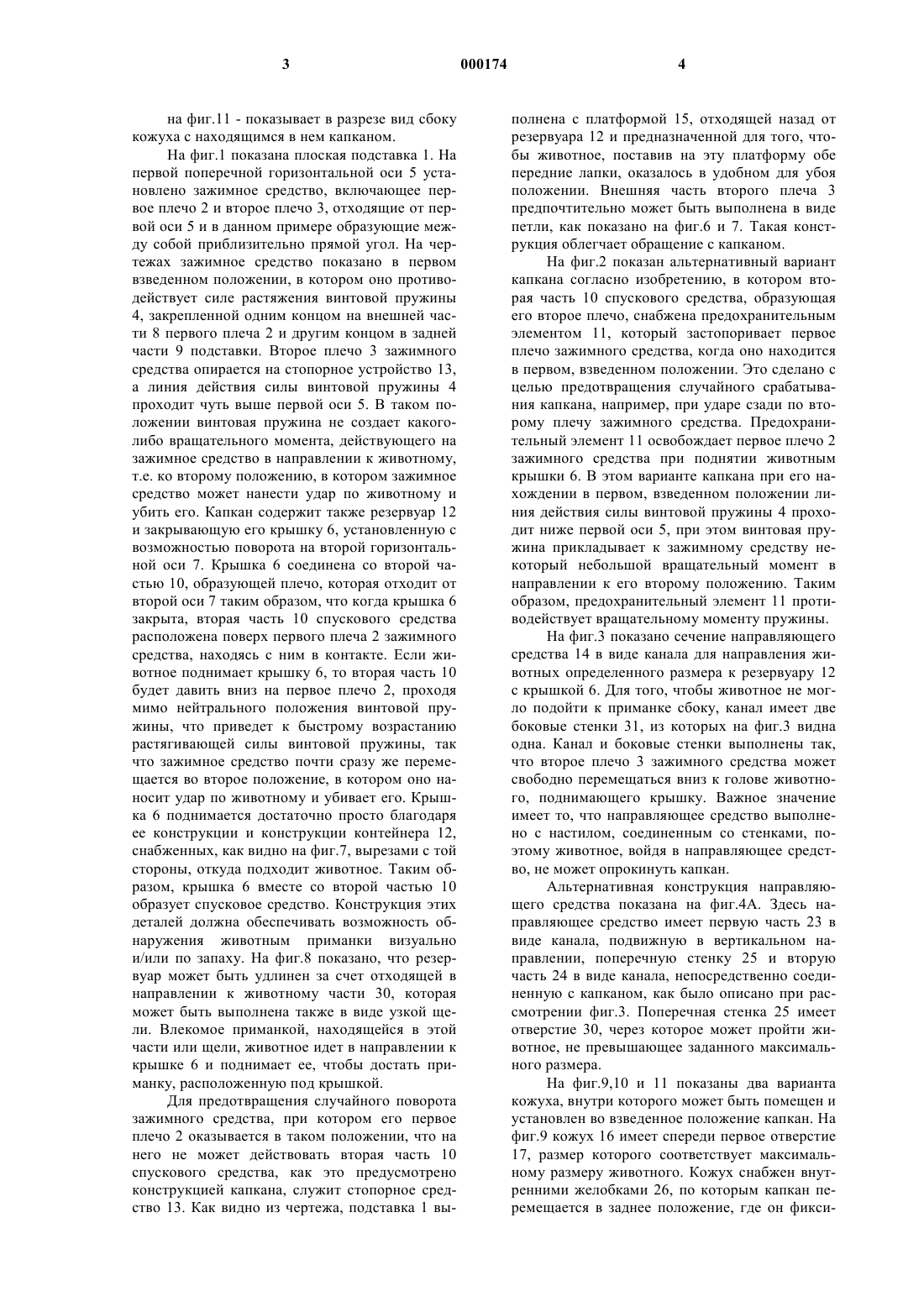

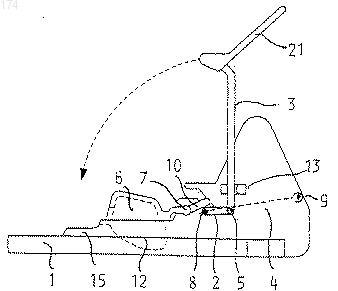

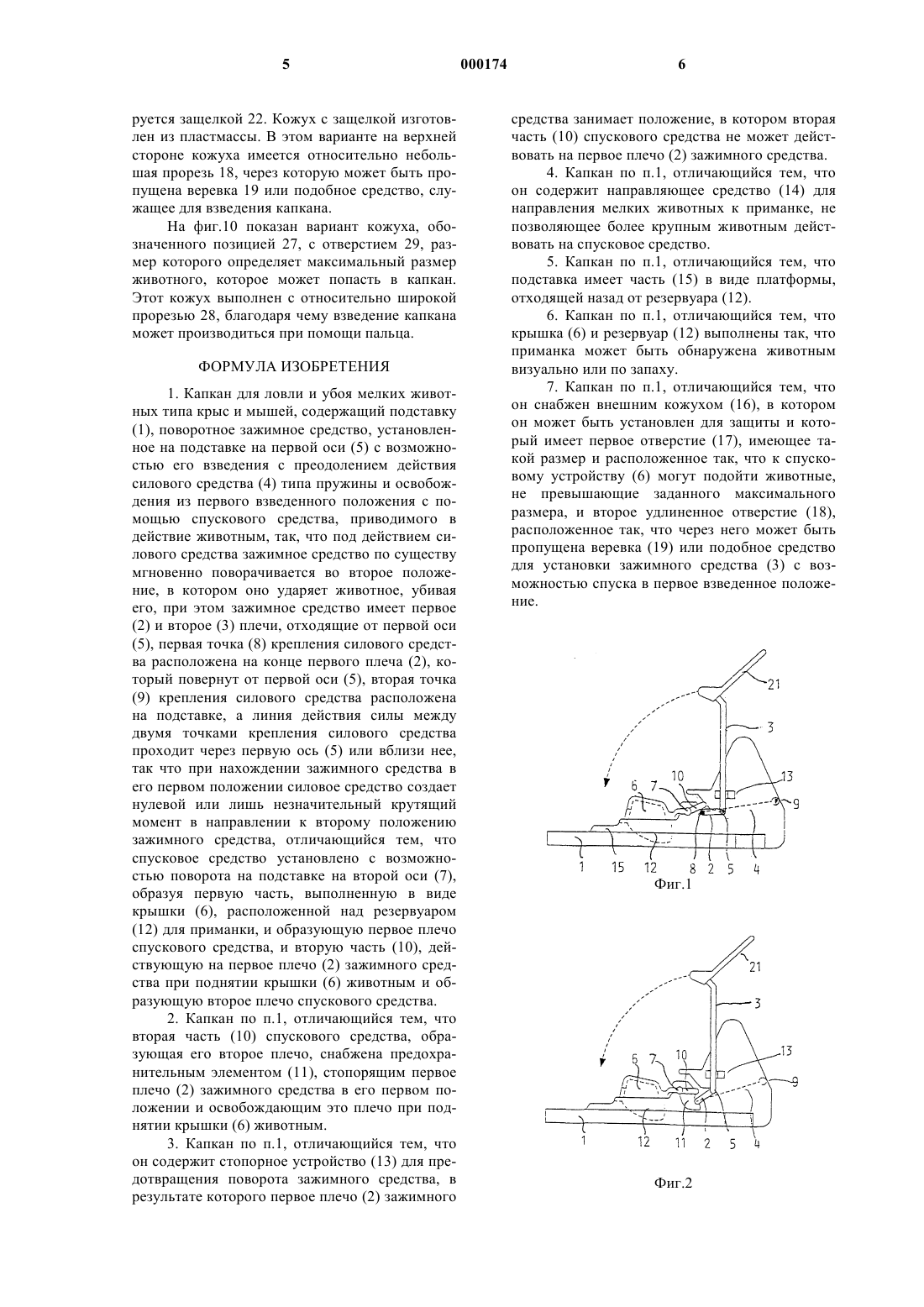

1 Настоящее изобретение относится к капкану для ловли и убоя мелких животных типа крыс и мышей, содержащему подставку, поворотное зажимное средство, установленное на первой оси с возможностью его взведения с преодолением действия силового средства типа пружины, и освобождения из первого взведенного положения с помощью спускового средства, приводимого в действие животным, так, что под действием силового средства зажимное средство по существу мгновенно поворачивается во второе положение, в котором оно ударяет животное, убивая его, при этом зажимное средство, отходящее от первой оси, имеет первое плечо и второе плечо, первая точка крепления силового средства расположена на конце первого плеча, который повернут от первой оси, вторая точка крепления силового средства расположена на подставке, а линия действия силы между двумя точками крепления силового средства проходит через первую ось или вблизи нее так, что при нахождении зажимного средства в его первом положении силовое средство создает нулевой или лишь очень маленький крутящий момент, действующий на зажимное средство в направлении к его второму положению. Подобные капканы известны с давних времен. Они могут содержать, например, подставку в виде плиты и расположенное на ней зажимное средство, которое путем поворота вокруг своей оси с преодолением действия силы винтовой пружины может быть установлено во взведенное положение, в котором оно удерживается с помощью чеки. Свободный конец чеки вставляется в отверстие стопорного средства,выполненного в виде подвижной пластины, к которой прикрепляется приманка, например, в виде кусочка сыра. Капканы этого типа имеют некоторые ограничения и недостатки, связанные с неудобством их установки во взведенное положение,требующей использования обеих рук, и опасностью этой операции. Нередки случаи, когда капкан ударяет по пальцам пользователя. Кроме того, действуя осторожно, животное может вытащить приманку из капкана, не приводя его в действие. Таким образом, целью настоящего изобретения является создание капкана описанного выше типа, который безопасен в обращении,может быть установлен во взведенное положение посредством одной руки, допускает использование приманки любого типа, включая жидкость, а также исключает возможность изъятия приманки без срабатывания капкана. Согласно изобретению, такой капкан отличается прежде всего тем, что спусковое средство установлено с возможностью поворота на подставке на второй оси, образуя первую часть,выполненную в виде крышки над резервуаром для приманки и образующую первое плечо спускового средства, и вторую часть, дейст 000174 2 вующую на первое плечо зажимного средства при поднятии крышки животным и образующую второе плечо спускового средства. В рамках настоящего изобретения возможны несколько вариантов выполнения капкана. В одном из вариантов вторая часть спускового средства, образующая его второе плечо,снабжена запорным средством, запирающим первое плечо зажимного средства в его первом положении и освобождающим это плечо при поднятии крышки животным. Согласно одному из вариантов осуществления изобретения, капкан содержит стопорное устройство, предотвращающее поворот зажимного средства, в результате которого его первое плечо занимает положение, при котором вторая часть спускового средства не может действовать на первое плечо зажимного средства. Согласно другому варианту осуществления изобретения, капкан содержит направляющее средство для направления мелких животных к приманке, не позволяющее более крупным животным подходить к спусковому средству. Целесообразно, чтобы подставка имела часть в виде платформы, отходящей назад от резервуара. В этом случае животное будет вставать на платформу передними лапками, находясь в положении нанесения ему удара зажимным средством. Крышка и резервуар предпочтительно выполнены так, что приманка может быть обнаружена животным визуально или по запаху. В дальнейшем изобретение описано на примере его осуществления, который не ограничивает его объема, при этом в описании сделаны ссылки на сопровождающие схематичные чертежи, на которых показаны: на фиг.1 - вид сбоку капкана с частичным разрезом согласно одному из вариантов осуществления изобретения; на фиг.2 - вид сбоку капкана с частичным разрезом согласно альтернативному варианту осуществления изобретения; на фиг.3 - вид сбоку капкана согласно изобретению, имеющего направляющее средство,разрез; на фиг.4 А - вид сбоку того же капкана, но с альтернативным направляющим средством; на фиг.4 В - вид разделяющей перегородки для направляющего средства на фиг.4 А; на фиг.5 - вид в плане капкана согласно изобретению с частичным разрезом; на фиг.6 - вид в плане капкана согласно изобретению; на фиг.7 - вид в направлении к резервуару капкана; на фиг.8 - в аксонометрии вариант выполнения крышки с резервуаром; на фиг.9 - в аксонометрии кожух капкана; на фиг.10 - альтернативный вариант кожуха капкана; 3 на фиг.11 - показывает в разрезе вид сбоку кожуха с находящимся в нем капканом. На фиг.1 показана плоская подставка 1. На первой поперечной горизонтальной оси 5 установлено зажимное средство, включающее первое плечо 2 и второе плечо 3, отходящие от первой оси 5 и в данном примере образующие между собой приблизительно прямой угол. На чертежах зажимное средство показано в первом взведенном положении, в котором оно противодействует силе растяжения винтовой пружины 4, закрепленной одним концом на внешней части 8 первого плеча 2 и другим концом в задней части 9 подставки. Второе плечо 3 зажимного средства опирается на стопорное устройство 13,а линия действия силы винтовой пружины 4 проходит чуть выше первой оси 5. В таком положении винтовая пружина не создает какоголибо вращательного момента, действующего на зажимное средство в направлении к животному,т.е. ко второму положению, в котором зажимное средство может нанести удар по животному и убить его. Капкан содержит также резервуар 12 и закрывающую его крышку 6, установленную с возможностью поворота на второй горизонтальной оси 7. Крышка 6 соединена со второй частью 10, образующей плечо, которая отходит от второй оси 7 таким образом, что когда крышка 6 закрыта, вторая часть 10 спускового средства расположена поверх первого плеча 2 зажимного средства, находясь с ним в контакте. Если животное поднимает крышку 6, то вторая часть 10 будет давить вниз на первое плечо 2, проходя мимо нейтрального положения винтовой пружины, что приведет к быстрому возрастанию растягивающей силы винтовой пружины, так что зажимное средство почти сразу же перемещается во второе положение, в котором оно наносит удар по животному и убивает его. Крышка 6 поднимается достаточно просто благодаря ее конструкции и конструкции контейнера 12,снабженных, как видно на фиг.7, вырезами с той стороны, откуда подходит животное. Таким образом, крышка 6 вместе со второй частью 10 образует спусковое средство. Конструкция этих деталей должна обеспечивать возможность обнаружения животным приманки визуально и/или по запаху. На фиг.8 показано, что резервуар может быть удлинен за счет отходящей в направлении к животному части 30, которая может быть выполнена также в виде узкой щели. Влекомое приманкой, находящейся в этой части или щели, животное идет в направлении к крышке 6 и поднимает ее, чтобы достать приманку, расположенную под крышкой. Для предотвращения случайного поворота зажимного средства, при котором его первое плечо 2 оказывается в таком положении, что на него не может действовать вторая часть 10 спускового средства, как это предусмотрено конструкцией капкана, служит стопорное средство 13. Как видно из чертежа, подставка 1 вы 000174 4 полнена с платформой 15, отходящей назад от резервуара 12 и предназначенной для того, чтобы животное, поставив на эту платформу обе передние лапки, оказалось в удобном для убоя положении. Внешняя часть второго плеча 3 предпочтительно может быть выполнена в виде петли, как показано на фиг.6 и 7. Такая конструкция облегчает обращение с капканом. На фиг.2 показан альтернативный вариант капкана согласно изобретению, в котором вторая часть 10 спускового средства, образующая его второе плечо, снабжена предохранительным элементом 11, который застопоривает первое плечо зажимного средства, когда оно находится в первом, взведенном положении. Это сделано с целью предотвращения случайного срабатывания капкана, например, при ударе сзади по второму плечу зажимного средства. Предохранительный элемент 11 освобождает первое плечо 2 зажимного средства при поднятии животным крышки 6. В этом варианте капкана при его нахождении в первом, взведенном положении линия действия силы винтовой пружины 4 проходит ниже первой оси 5, при этом винтовая пружина прикладывает к зажимному средству некоторый небольшой вращательный момент в направлении к его второму положению. Таким образом, предохранительный элемент 11 противодействует вращательному моменту пружины. На фиг.3 показано сечение направляющего средства 14 в виде канала для направления животных определенного размера к резервуару 12 с крышкой 6. Для того, чтобы животное не могло подойти к приманке сбоку, канал имеет две боковые стенки 31, из которых на фиг.3 видна одна. Канал и боковые стенки выполнены так,что второе плечо 3 зажимного средства может свободно перемещаться вниз к голове животного, поднимающего крышку. Важное значение имеет то, что направляющее средство выполнено с настилом, соединенным со стенками, поэтому животное, войдя в направляющее средство, не может опрокинуть капкан. Альтернативная конструкция направляющего средства показана на фиг.4 А. Здесь направляющее средство имеет первую часть 23 в виде канала, подвижную в вертикальном направлении, поперечную стенку 25 и вторую часть 24 в виде канала, непосредственно соединенную с капканом, как было описано при рассмотрении фиг.3. Поперечная стенка 25 имеет отверстие 30, через которое может пройти животное, не превышающее заданного максимального размера. На фиг.9,10 и 11 показаны два варианта кожуха, внутри которого может быть помещен и установлен во взведенное положение капкан. На фиг.9 кожух 16 имеет спереди первое отверстие 17, размер которого соответствует максимальному размеру животного. Кожух снабжен внутренними желобками 26, по которым капкан перемещается в заднее положение, где он фикси 5 руется защелкой 22. Кожух с защелкой изготовлен из пластмассы. В этом варианте на верхней стороне кожуха имеется относительно небольшая прорезь 18, через которую может быть пропущена веревка 19 или подобное средство, служащее для взведения капкана. На фиг.10 показан вариант кожуха, обозначенного позицией 27, с отверстием 29, размер которого определяет максимальный размер животного, которое может попасть в капкан. Этот кожух выполнен с относительно широкой прорезью 28, благодаря чему взведение капкана может производиться при помощи пальца. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Капкан для ловли и убоя мелких животных типа крыс и мышей, содержащий подставку(1), поворотное зажимное средство, установленное на подставке на первой оси (5) с возможностью его взведения с преодолением действия силового средства (4) типа пружины и освобождения из первого взведенного положения с помощью спускового средства, приводимого в действие животным, так, что под действием силового средства зажимное средство по существу мгновенно поворачивается во второе положение, в котором оно ударяет животное, убивая его, при этом зажимное средство имеет первое(2) и второе (3) плечи, отходящие от первой оси(5), первая точка (8) крепления силового средства расположена на конце первого плеча (2), который повернут от первой оси (5), вторая точка(9) крепления силового средства расположена на подставке, а линия действия силы между двумя точками крепления силового средства проходит через первую ось (5) или вблизи нее,так что при нахождении зажимного средства в его первом положении силовое средство создает нулевой или лишь незначительный крутящий момент в направлении к второму положению зажимного средства, отличающийся тем, что спусковое средство установлено с возможностью поворота на подставке на второй оси (7),образуя первую часть, выполненную в виде крышки (6), расположенной над резервуаром(12) для приманки, и образующую первое плечо спускового средства, и вторую часть (10), действующую на первое плечо (2) зажимного средства при поднятии крышки (6) животным и образующую второе плечо спускового средства. 2. Капкан по п.1, отличающийся тем, что вторая часть (10) спускового средства, образующая его второе плечо, снабжена предохранительным элементом (11), стопорящим первое плечо (2) зажимного средства в его первом положении и освобождающим это плечо при поднятии крышки (6) животным. 3. Капкан по п.1, отличающийся тем, что он содержит стопорное устройство (13) для предотвращения поворота зажимного средства, в результате которого первое плечо (2) зажимного 6 средства занимает положение, в котором вторая часть (10) спускового средства не может действовать на первое плечо (2) зажимного средства. 4. Капкан по п.1, отличающийся тем, что он содержит направляющее средство (14) для направления мелких животных к приманке, не позволяющее более крупным животным действовать на спусковое средство. 5. Капкан по п.1, отличающийся тем, что подставка имеет часть (15) в виде платформы,отходящей назад от резервуара (12). 6. Капкан по п.1, отличающийся тем, что крышка (6) и резервуар (12) выполнены так, что приманка может быть обнаружена животным визуально или по запаху. 7. Капкан по п.1, отличающийся тем, что он снабжен внешним кожухом (16), в котором он может быть установлен для защиты и который имеет первое отверстие (17), имеющее такой размер и расположенное так, что к спусковому устройству (6) могут подойти животные,не превышающие заданного максимального размера, и второе удлиненное отверстие (18),расположенное так, что через него может быть пропущена веревка (19) или подобное средство для установки зажимного средства (3) с возможностью спуска в первое взведенное положение.
