Режущий аппарат жатки
Формула / Реферат

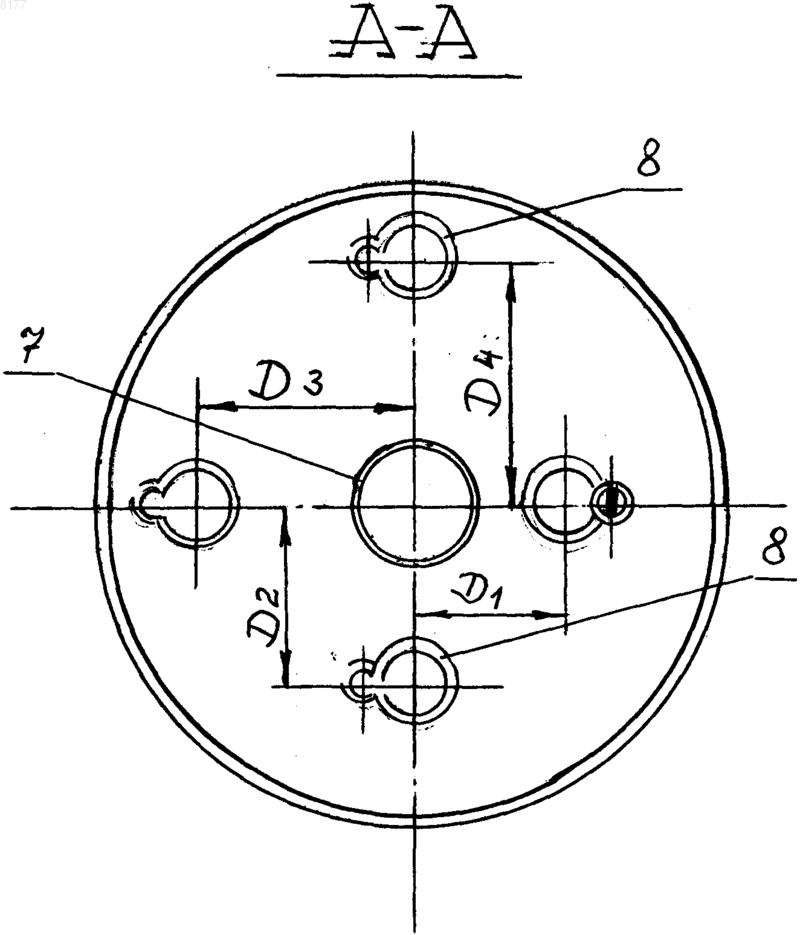

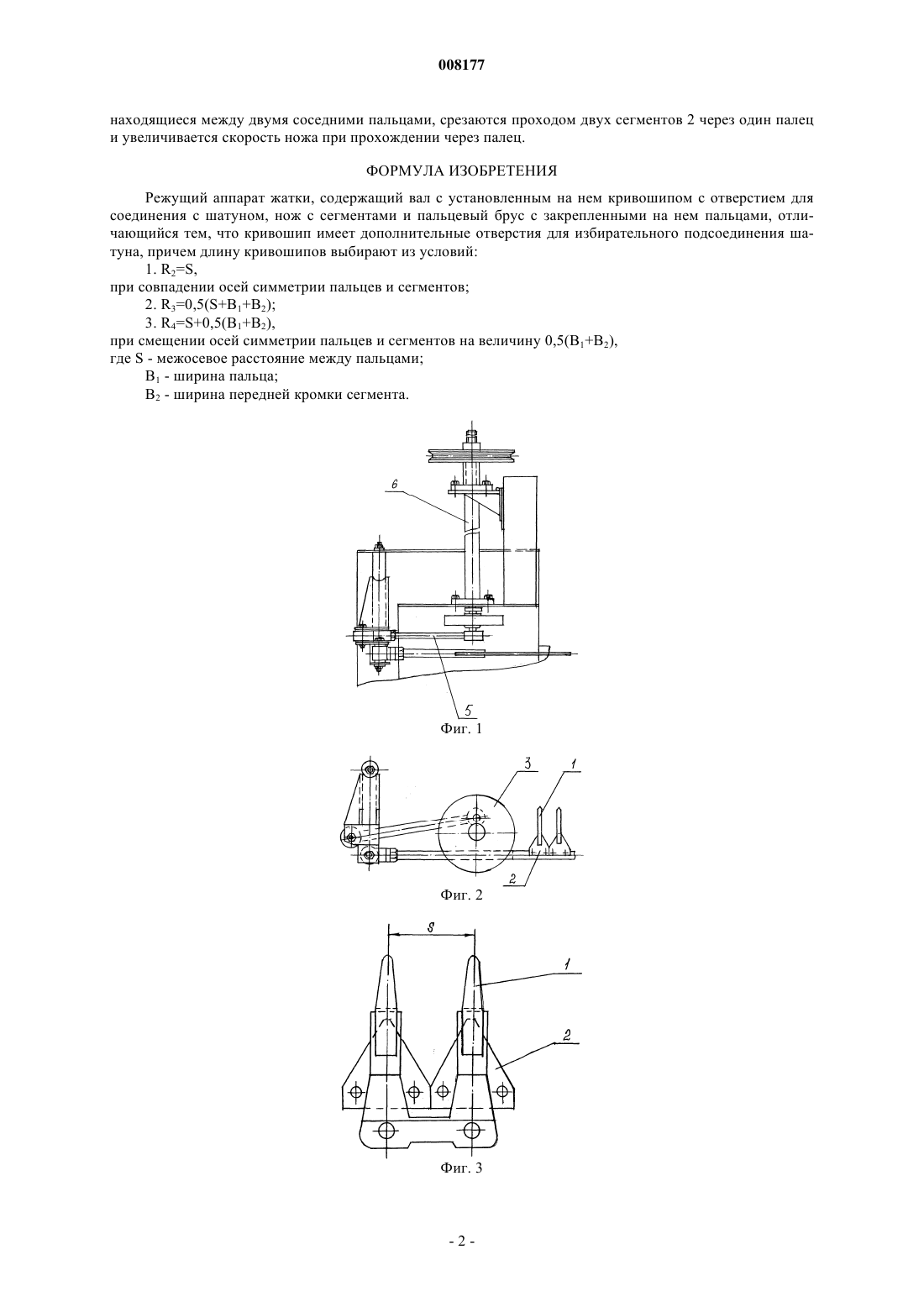

Режущий аппарат жатки, содержащий вал с установленным на нем кривошипом с отверстием для соединения с шатуном, нож с сегментами и пальцевый брус с закрепленными на нем пальцами, отличающийся тем, что кривошип имеет дополнительные отверстия для избирательного подсоединения шатуна, причем длину кривошипов выбирают из условий:
1. R2=S,
при совпадении осей симметрии пальцев и сегментов;
2. R3=0,5(S+В1+В2);
3. R4=S+0,5(В1+В2),
при смещении осей симметрии пальцев и сегментов на величину 0,5(B1+B2),

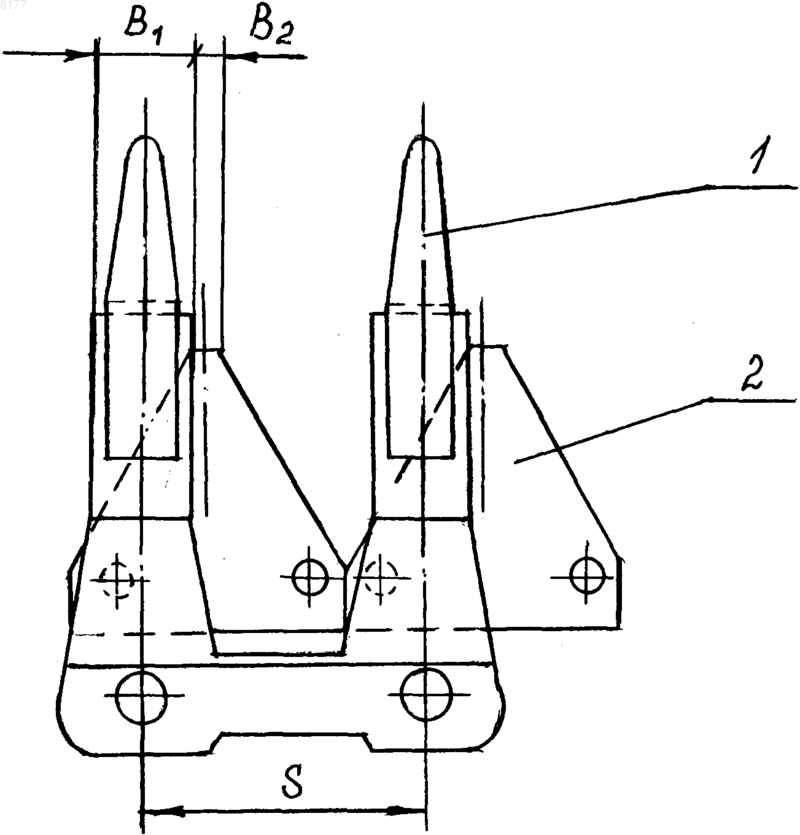

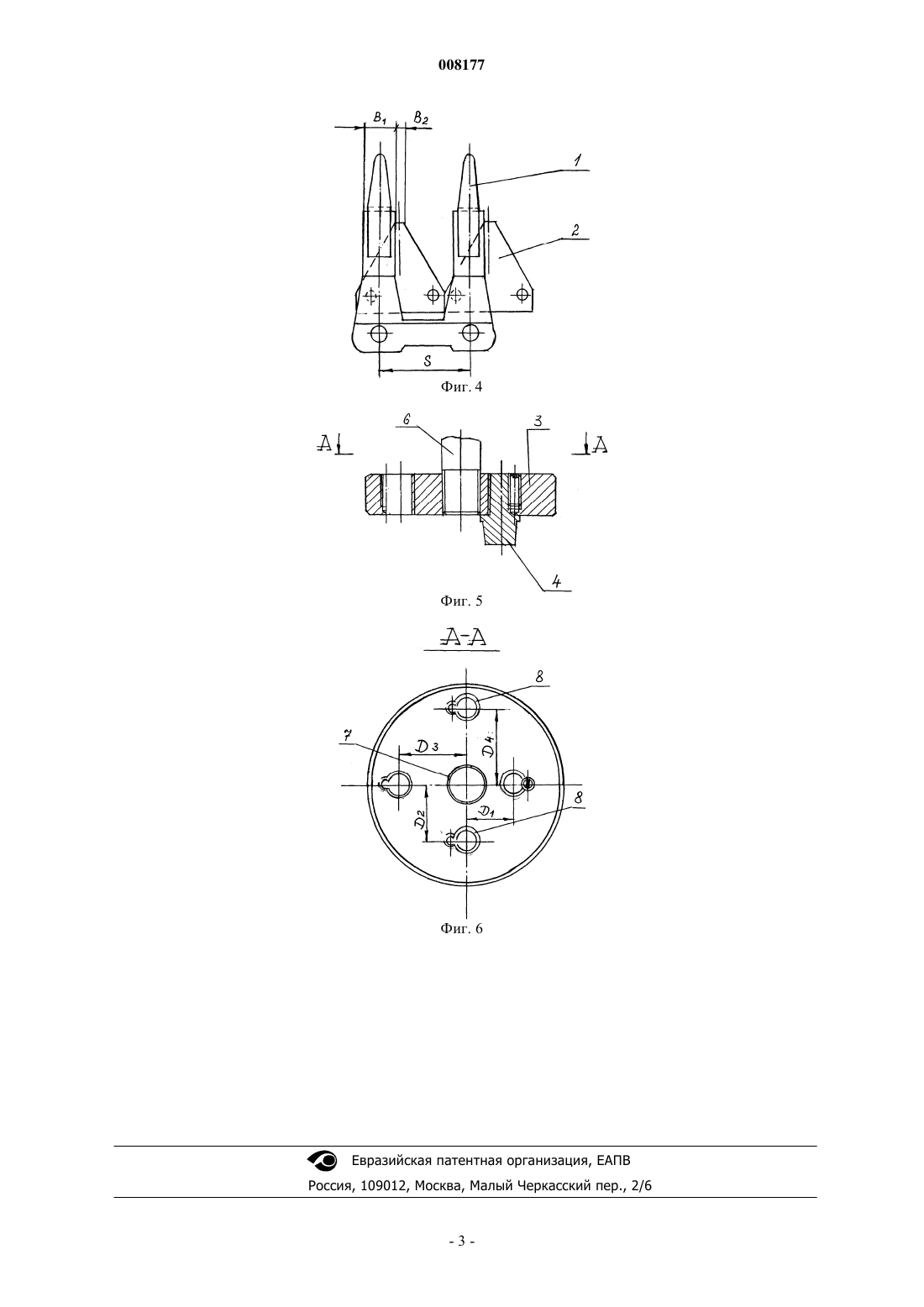

где S - межосевое расстояние между пальцами;
B1 - ширина пальца;
В2 - ширина передней кромки сегмента.
Текст

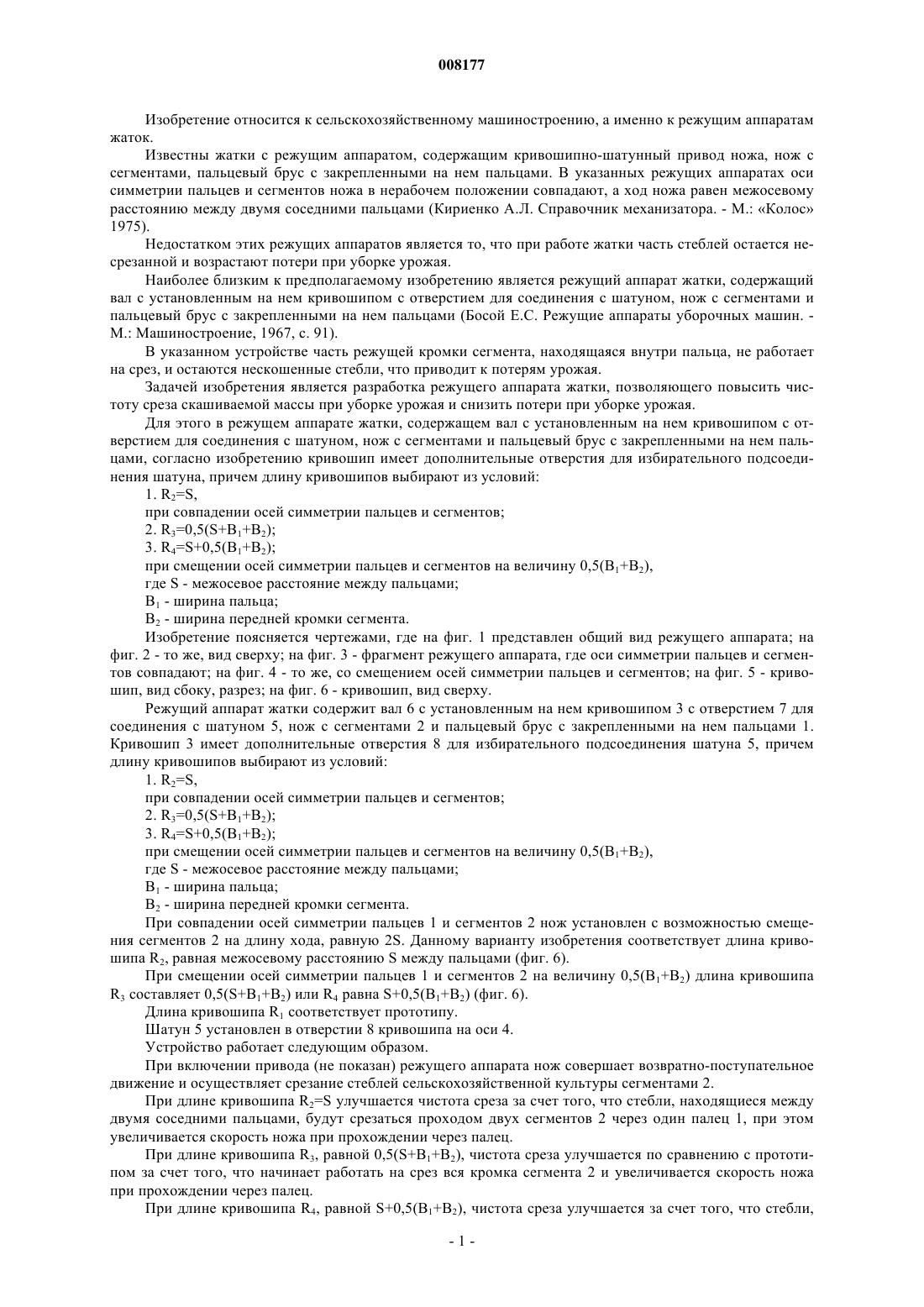

008177 Изобретение относится к сельскохозяйственному машиностроению, а именно к режущим аппаратам жаток. Известны жатки с режущим аппаратом, содержащим кривошипно-шатунный привод ножа, нож с сегментами, пальцевый брус с закрепленными на нем пальцами. В указанных режущих аппаратах оси симметрии пальцев и сегментов ножа в нерабочем положении совпадают, а ход ножа равен межосевому расстоянию между двумя соседними пальцами (Кириенко А.Л. Справочник механизатора. - М.: Колос 1975). Недостатком этих режущих аппаратов является то, что при работе жатки часть стеблей остается несрезанной и возрастают потери при уборке урожая. Наиболее близким к предполагаемому изобретению является режущий аппарат жатки, содержащий вал с установленным на нем кривошипом с отверстием для соединения с шатуном, нож с сегментами и пальцевый брус с закрепленными на нем пальцами (Босой Е.С. Режущие аппараты уборочных машин. М.: Машиностроение, 1967, с. 91). В указанном устройстве часть режущей кромки сегмента, находящаяся внутри пальца, не работает на срез, и остаются нескошенные стебли, что приводит к потерям урожая. Задачей изобретения является разработка режущего аппарата жатки, позволяющего повысить чистоту среза скашиваемой массы при уборке урожая и снизить потери при уборке урожая. Для этого в режущем аппарате жатки, содержащем вал с установленным на нем кривошипом с отверстием для соединения с шатуном, нож с сегментами и пальцевый брус с закрепленными на нем пальцами, согласно изобретению кривошип имеет дополнительные отверстия для избирательного подсоединения шатуна, причем длину кривошипов выбирают из условий: 1. R2=S,при совпадении осей симметрии пальцев и сегментов; 2. R3=0,5(S+B1+В 2); 3. R4=S+0,5(B1+В 2); при смещении осей симметрии пальцев и сегментов на величину 0,5(B1+B2),где S - межосевое расстояние между пальцами;B1 - ширина пальца; В 2 - ширина передней кромки сегмента. Изобретение поясняется чертежами, где на фиг. 1 представлен общий вид режущего аппарата; на фиг. 2 - то же, вид сверху; на фиг. 3 - фрагмент режущего аппарата, где оси симметрии пальцев и сегментов совпадают; на фиг. 4 - то же, со смещением осей симметрии пальцев и сегментов; на фиг. 5 - кривошип, вид сбоку, разрез; на фиг. 6 - кривошип, вид сверху. Режущий аппарат жатки содержит вал 6 с установленным на нем кривошипом 3 с отверстием 7 для соединения с шатуном 5, нож с сегментами 2 и пальцевый брус с закрепленными на нем пальцами 1. Кривошип 3 имеет дополнительные отверстия 8 для избирательного подсоединения шатуна 5, причем длину кривошипов выбирают из условий: 1. R2=S,при совпадении осей симметрии пальцев и сегментов; 2. R3=0,5(S+B1+В 2); 3. R4=S+0,5(B1+B2); при смещении осей симметрии пальцев и сегментов на величину 0,5(В 1+В 2),где S - межосевое расстояние между пальцами; В 1 - ширина пальца; В 2 - ширина передней кромки сегмента. При совпадении осей симметрии пальцев 1 и сегментов 2 нож установлен с возможностью смещения сегментов 2 на длину хода, равную 2S. Данному варианту изобретения соответствует длина кривошипа R2, равная межосевому расстоянию S между пальцами (фиг. 6). При смещении осей симметрии пальцев 1 и сегментов 2 на величину 0,5(B1+В 2) длина кривошипаR3 составляет 0,5(S+B1+В 2) или R4 равна S+0,5(B1+B2) (фиг. 6). Длина кривошипа R1 соответствует прототипу. Шатун 5 установлен в отверстии 8 кривошипа на оси 4. Устройство работает следующим образом. При включении привода (не показан) режущего аппарата нож совершает возвратно-поступательное движение и осуществляет срезание стеблей сельскохозяйственной культуры сегментами 2. При длине кривошипа R2=S улучшается чистота среза за счет того, что стебли, находящиеся между двумя соседними пальцами, будут срезаться проходом двух сегментов 2 через один палец 1, при этом увеличивается скорость ножа при прохождении через палец. При длине кривошипа R3, равной 0,5(S+В 1+В 2), чистота среза улучшается по сравнению с прототипом за счет того, что начинает работать на срез вся кромка сегмента 2 и увеличивается скорость ножа при прохождении через палец. При длине кривошипа R4, равной S+0,5(B1+B2), чистота среза улучшается за счет того, что стебли,-1 008177 находящиеся между двумя соседними пальцами, срезаются проходом двух сегментов 2 через один палец и увеличивается скорость ножа при прохождении через палец. ФОРМУЛА ИЗОБРЕТЕНИЯ Режущий аппарат жатки, содержащий вал с установленным на нем кривошипом с отверстием для соединения с шатуном, нож с сегментами и пальцевый брус с закрепленными на нем пальцами, отличающийся тем, что кривошип имеет дополнительные отверстия для избирательного подсоединения шатуна, причем длину кривошипов выбирают из условий: 1. R2=S,при совпадении осей симметрии пальцев и сегментов; 2. R3=0,5(S+В 1+В 2); 3. R4=S+0,5(В 1+В 2),при смещении осей симметрии пальцев и сегментов на величину 0,5(B1+B2),где S - межосевое расстояние между пальцами;B1 - ширина пальца; В 2 - ширина передней кромки сегмента.
МПК / Метки
МПК: A01D 34/30, A01D 34/13, A01D 34/34
Метки: аппарат, режущий, жатки
