Способ защиты радиолокационных станций от противорадиолокационных ракет с использованием передающих устройств малой мощности и устройство для его осуществления

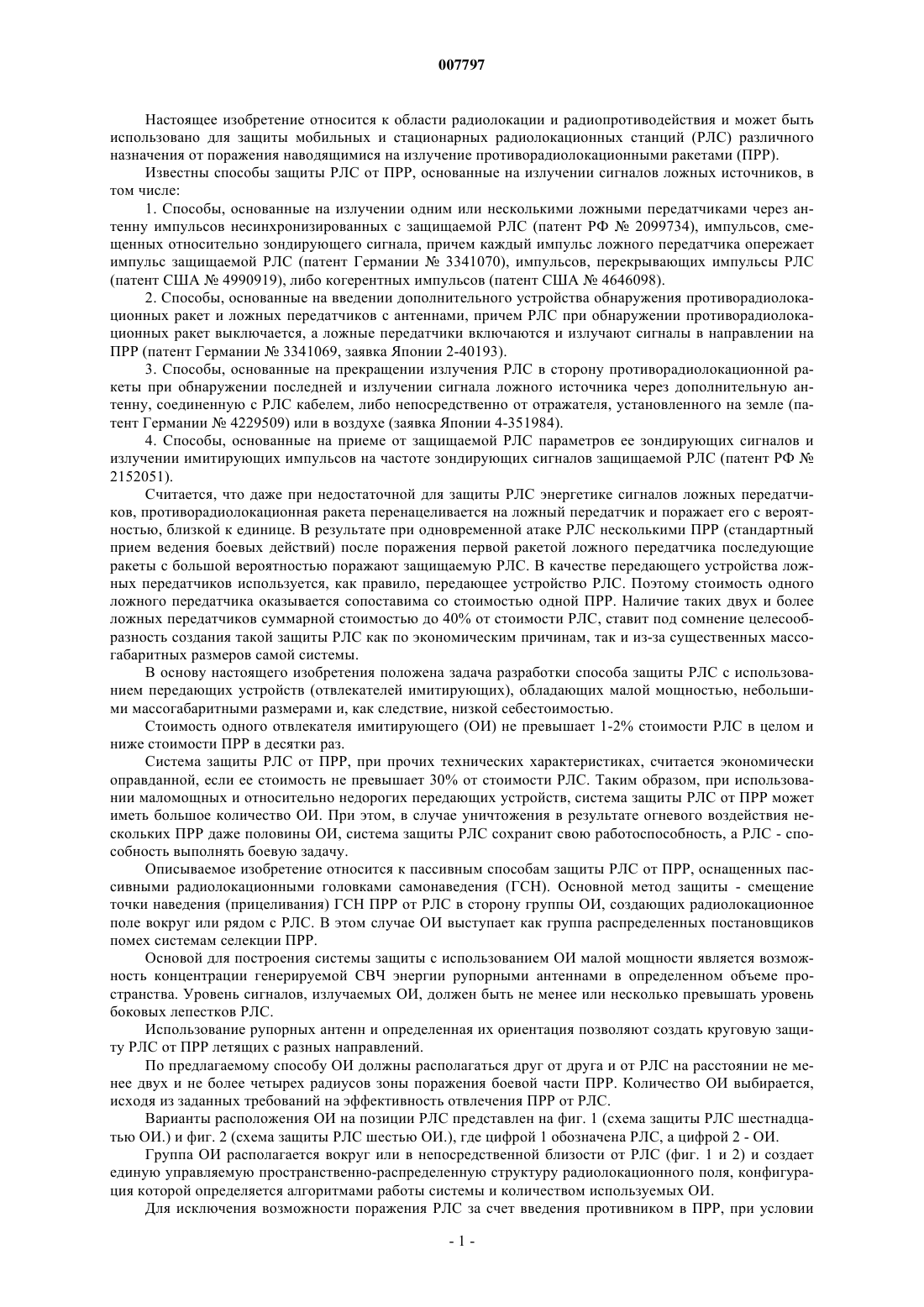

007797 Настоящее изобретение относится к области радиолокации и радиопротиводействия и может быть использовано для защиты мобильных и стационарных радиолокационных станций (РЛС) различного назначения от поражения наводящимися на излучение противорадиолокационными ракетами (ПРР). Известны способы защиты РЛС от ПРР, основанные на излучении сигналов ложных источников, в том числе: 1. Способы, основанные на излучении одним или несколькими ложными передатчиками через антенну импульсов несинхронизированных с защищаемой РЛС (патент РФ 2099734), импульсов, смещенных относительно зондирующего сигнала, причем каждый импульс ложного передатчика опережает импульс защищаемой РЛС (патент Германии 3341070), импульсов, перекрывающих импульсы РЛС(патент США 4990919), либо когерентных импульсов (патент США 4646098). 2. Способы, основанные на введении дополнительного устройства обнаружения противорадиолокационных ракет и ложных передатчиков с антеннами, причем РЛС при обнаружении противорадиолокационных ракет выключается, а ложные передатчики включаются и излучают сигналы в направлении на ПРР (патент Германии 3341069, заявка Японии 2-40193). 3. Способы, основанные на прекращении излучения РЛС в сторону противорадиолокационной ракеты при обнаружении последней и излучении сигнала ложного источника через дополнительную антенну, соединенную с РЛС кабелем, либо непосредственно от отражателя, установленного на земле (патент Германии 4229509) или в воздухе (заявка Японии 4-351984). 4. Способы, основанные на приеме от защищаемой РЛС параметров ее зондирующих сигналов и излучении имитирующих импульсов на частоте зондирующих сигналов защищаемой РЛС (патент РФ 2152051). Считается, что даже при недостаточной для защиты РЛС энергетике сигналов ложных передатчиков, противорадиолокационная ракета перенацеливается на ложный передатчик и поражает его с вероятностью, близкой к единице. В результате при одновременной атаке РЛС несколькими ПРР (стандартный прием ведения боевых действий) после поражения первой ракетой ложного передатчика последующие ракеты с большой вероятностью поражают защищаемую РЛС. В качестве передающего устройства ложных передатчиков используется, как правило, передающее устройство РЛС. Поэтому стоимость одного ложного передатчика оказывается сопоставима со стоимостью одной ПРР. Наличие таких двух и более ложных передатчиков суммарной стоимостью до 40% от стоимости РЛС, ставит под сомнение целесообразность создания такой защиты РЛС как по экономическим причинам, так и из-за существенных массогабаритных размеров самой системы. В основу настоящего изобретения положена задача разработки способа защиты РЛС с использованием передающих устройств (отвлекателей имитирующих), обладающих малой мощностью, небольшими массогабаритными размерами и, как следствие, низкой себестоимостью. Стоимость одного отвлекателя имитирующего (ОИ) не превышает 1-2% стоимости РЛС в целом и ниже стоимости ПРР в десятки раз. Система защиты РЛС от ПРР, при прочих технических характеристиках, считается экономически оправданной, если ее стоимость не превышает 30% от стоимости РЛС. Таким образом, при использовании маломощных и относительно недорогих передающих устройств, система защиты РЛС от ПРР может иметь большое количество ОИ. При этом, в случае уничтожения в результате огневого воздействия нескольких ПРР даже половины ОИ, система защиты РЛС сохранит свою работоспособность, а РЛС - способность выполнять боевую задачу. Описываемое изобретение относится к пассивным способам защиты РЛС от ПРР, оснащенных пассивными радиолокационными головками самонаведения (ГСН). Основной метод защиты - смещение точки наведения (прицеливания) ГСН ПРР от РЛС в сторону группы ОИ, создающих радиолокационное поле вокруг или рядом с РЛС. В этом случае ОИ выступает как группа распределенных постановщиков помех системам селекции ПРР. Основой для построения системы защиты с использованием ОИ малой мощности является возможность концентрации генерируемой СВЧ энергии рупорными антеннами в определенном объеме пространства. Уровень сигналов, излучаемых ОИ, должен быть не менее или несколько превышать уровень боковых лепестков РЛС. Использование рупорных антенн и определенная их ориентация позволяют создать круговую защиту РЛС от ПРР летящих с разных направлений. По предлагаемому способу ОИ должны располагаться друг от друга и от РЛС на расстоянии не менее двух и не более четырех радиусов зоны поражения боевой части ПРР. Количество ОИ выбирается,исходя из заданных требований на эффективность отвлечения ПРР от РЛС. Варианты расположения ОИ на позиции РЛС представлен на фиг. 1 (схема защиты РЛС шестнадцатью ОИ.) и фиг. 2 (схема защиты РЛС шестью ОИ.), где цифрой 1 обозначена РЛС, а цифрой 2 - ОИ. Группа ОИ располагается вокруг или в непосредственной близости от РЛС (фиг. 1 и 2) и создает единую управляемую пространственно-распределенную структуру радиолокационного поля, конфигурация которой определяется алгоритмами работы системы и количеством используемых ОИ. Для исключения возможности поражения РЛС за счет введения противником в ПРР, при условии-1 007797 разведки точек стояния РЛС и каждого из ОИ, специальных угловых ошибок, ОИ или РЛС могут менять места своего расположения или использовать работу с частичной конфигурацией. Для исключения селекции ОИ и РЛС головкой самонаведения ПРР, ОИ должны излучать сигналы идентичные сигналам защищаемой РЛС. Передающие устройства ОИ могут быть когерентными и некогерентными, а также излучать сигналы как на частоте РЛС, так и на частотах, несовпадающих с частотой РЛС. В состав устройства входят не менее двух ОИ и система приема-передачи телекодовой информации, а каждый ОИ состоит из передающего устройства с антенной системой, аппаратуры связи и устройства электроснабжения. Принцип функционирования устройства защиты РЛС от ПРР по предлагаемому способу состоит в следующем. К РЛС подключается аппаратура системы передачи телекодовой информации, через которую на аппаратуру каждого ОИ поступают команды управления и синхронизирующие импульсы, а с ОИ на РЛС информация о выполнении команд. По команде с РЛС, в соответствии со складывающейся боевой обстановкой, производится включение системы на излучение в полной или частичной конфигурации, что повышает боевую устойчивость системы в целом. Каждый ОИ реализует СВЧ импульсы в соответствии с записанными в нем алгоритмами. Импульсы РЛС, излучаемые по боковым лепесткам, маскируются среди импульсов, излучаемых ОИ. По мере уничтожения ОИ предлагаемое устройство изменяет алгоритмы своей работы и переходит на работу в имитирующем режиме, используя режимы временной вобуляции положения импульсов как ОИ, так и РЛС. Таким образом, группа ОИ создает управляемое энергетическое поле СВЧ сигналов, маскирующих РЛС, воздействие которого на ГСН ПРР приводит к смещению точки наведения (прицеливания) от РЛС к ОИ. Для обеспечения живучести ОИ их следует располагать в специально подготовленных укрытиях,обеспечивающих защиту всех элементов, за исключением антенных устройств. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ защиты радиолокационных станций от противорадиолокационных ракет, состоящий в излучении отвлекающих сигналов, отличающийся тем, что передающие устройства - отвлекатели имитирующие (ОИ) - имеют такие генерируемые мощности, пространственная концентрация которых рупорными антеннами ОИ создат уровни мощности излучения, которые превышают или не менее уровня мощности излучения боковых лепестков защищаемой радиолокационной станции (РЛС), а определенные ориентации направлений максимумов излучения рупорных антенн ОИ создают круговую защиту РЛС от противорадиолокационных ракет (ПРР), летящих с разных направлений. 2. Способ защиты радиолокационных станций от противорадиолокационных ракет по п.1, отличающийся тем, что отвлекатели имитирующие располагают друг от друга и от РЛС на расстоянии не менее двух и не более четырех радиусов зоны поражения боевой части ПРР. 3. Способ защиты радиолокационных станций от противорадиолокационных ракет по п.1, отличающийся тем, что группу ОИ располагают вокруг или в непосредственной близости от РЛС и создают единую управляемую пространственно-распределенную структуру радиолокационного поля, конфигурация которой определяется алгоритмами работы системы и количеством используемых ОИ. 4. Способ защиты радиолокационных станций от противорадиолокационных ракет по п.1, отличающийся тем, что по мере уничтожения ОИ производят изменение алгоритмов работы функционирующих ОИ и принципов защиты - от маскирования сигнала РЛС импульсами ОИ к имитации РЛС с использованием режимов временной вобуляции положения импульсов как ОИ, так и РЛС.
