Градирня

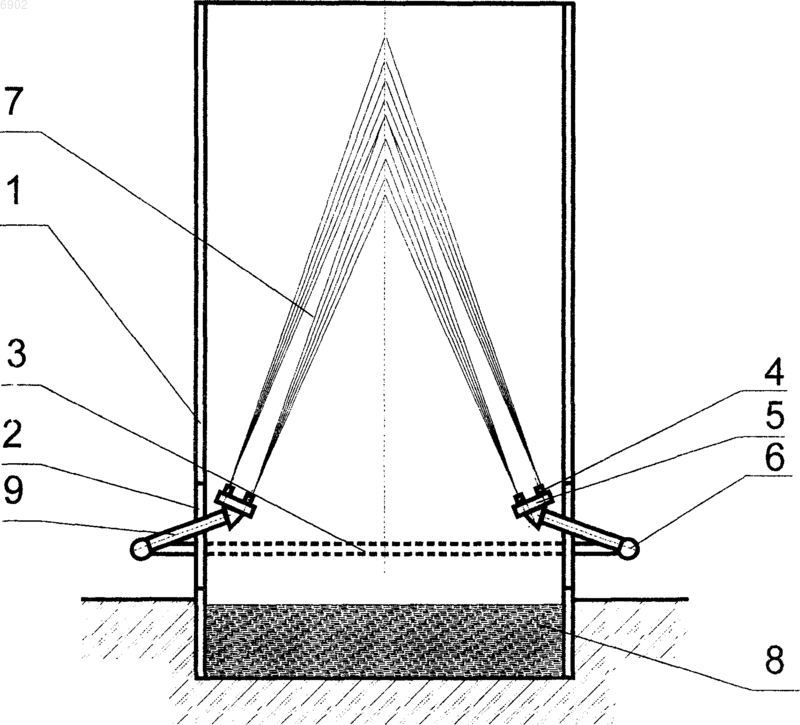

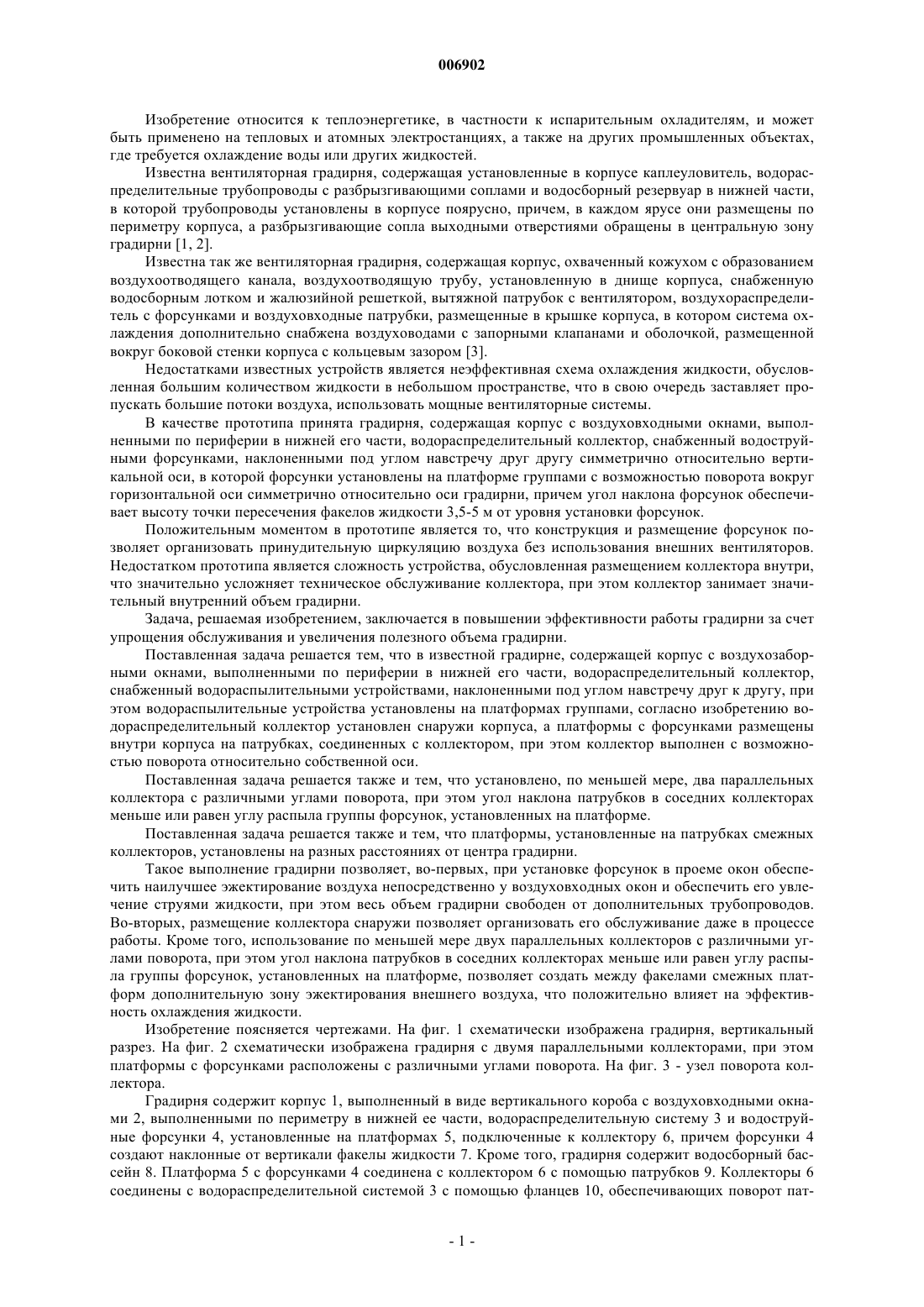

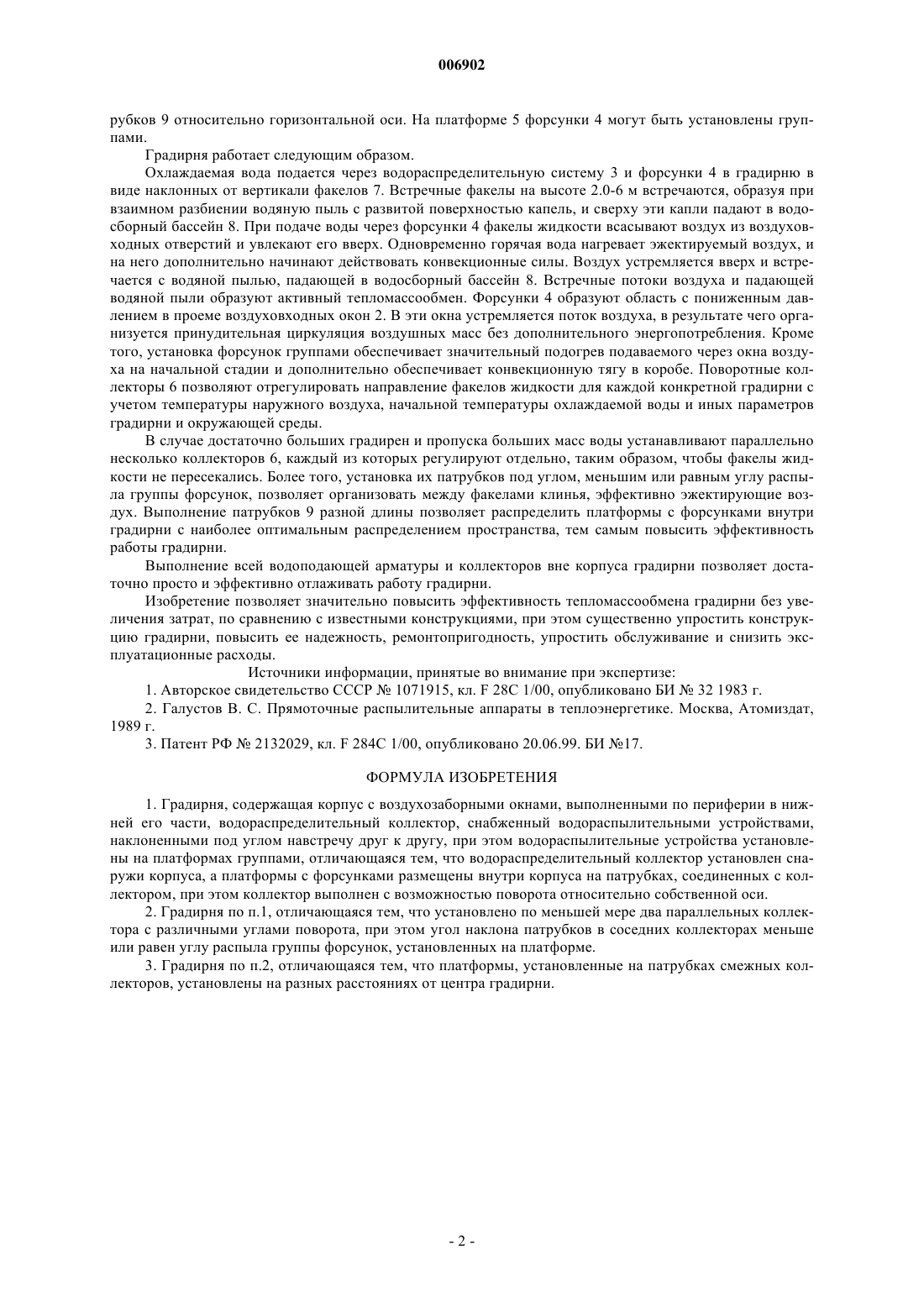

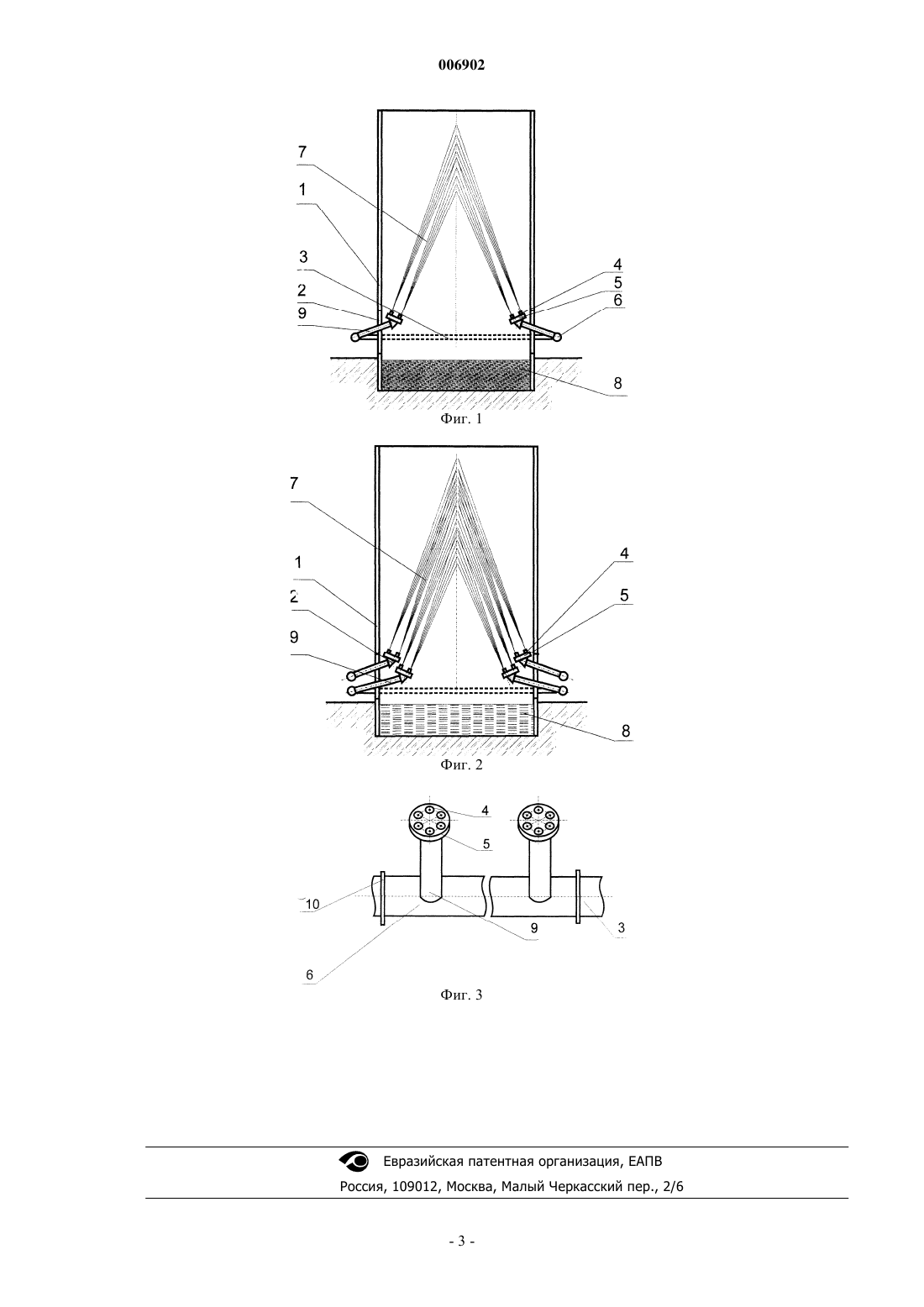

006902 Изобретение относится к теплоэнергетике, в частности к испарительным охладителям, и может быть применено на тепловых и атомных электростанциях, а также на других промышленных объектах,где требуется охлаждение воды или других жидкостей. Известна вентиляторная градирня, содержащая установленные в корпусе каплеуловитель, водораспределительные трубопроводы с разбрызгивающими соплами и водосборный резервуар в нижней части,в которой трубопроводы установлены в корпусе поярусно, причем, в каждом ярусе они размещены по периметру корпуса, а разбрызгивающие сопла выходными отверстиями обращены в центральную зону градирни [1, 2]. Известна так же вентиляторная градирня, содержащая корпус, охваченный кожухом с образованием воздухоотводящего канала, воздухоотводящую трубу, установленную в днище корпуса, снабженную водосборным лотком и жалюзийной решеткой, вытяжной патрубок с вентилятором, воздухораспределитель с форсунками и воздуховходные патрубки, размещенные в крышке корпуса, в котором система охлаждения дополнительно снабжена воздуховодами с запорными клапанами и оболочкой, размещенной вокруг боковой стенки корпуса с кольцевым зазором [3]. Недостатками известных устройств является неэффективная схема охлаждения жидкости, обусловленная большим количеством жидкости в небольшом пространстве, что в свою очередь заставляет пропускать большие потоки воздуха, использовать мощные вентиляторные системы. В качестве прототипа принята градирня, содержащая корпус с воздуховходными окнами, выполненными по периферии в нижней его части, водораспределительный коллектор, снабженный водоструйными форсунками, наклоненными под углом навстречу друг другу симметрично относительно вертикальной оси, в которой форсунки установлены на платформе группами с возможностью поворота вокруг горизонтальной оси симметрично относительно оси градирни, причем угол наклона форсунок обеспечивает высоту точки пересечения факелов жидкости 3,5-5 м от уровня установки форсунок. Положительным моментом в прототипе является то, что конструкция и размещение форсунок позволяет организовать принудительную циркуляцию воздуха без использования внешних вентиляторов. Недостатком прототипа является сложность устройства, обусловленная размещением коллектора внутри,что значительно усложняет техническое обслуживание коллектора, при этом коллектор занимает значительный внутренний объем градирни. Задача, решаемая изобретением, заключается в повышении эффективности работы градирни за счет упрощения обслуживания и увеличения полезного объема градирни. Поставленная задача решается тем, что в известной градирне, содержащей корпус с воздухозаборными окнами, выполненными по периферии в нижней его части, водораспределительный коллектор,снабженный водораспылительными устройствами, наклоненными под углом навстречу друг к другу, при этом водораспылительные устройства установлены на платформах группами, согласно изобретению водораспределительный коллектор установлен снаружи корпуса, а платформы с форсунками размещены внутри корпуса на патрубках, соединенных с коллектором, при этом коллектор выполнен с возможностью поворота относительно собственной оси. Поставленная задача решается также и тем, что установлено, по меньшей мере, два параллельных коллектора с различными углами поворота, при этом угол наклона патрубков в соседних коллекторах меньше или равен углу распыла группы форсунок, установленных на платформе. Поставленная задача решается также и тем, что платформы, установленные на патрубках смежных коллекторов, установлены на разных расстояниях от центра градирни. Такое выполнение градирни позволяет, во-первых, при установке форсунок в проеме окон обеспечить наилучшее эжектирование воздуха непосредственно у воздуховходных окон и обеспечить его увлечение струями жидкости, при этом весь объем градирни свободен от дополнительных трубопроводов. Во-вторых, размещение коллектора снаружи позволяет организовать его обслуживание даже в процессе работы. Кроме того, использование по меньшей мере двух параллельных коллекторов с различными углами поворота, при этом угол наклона патрубков в соседних коллекторах меньше или равен углу распыла группы форсунок, установленных на платформе, позволяет создать между факелами смежных платформ дополнительную зону эжектирования внешнего воздуха, что положительно влияет на эффективность охлаждения жидкости. Изобретение поясняется чертежами. На фиг. 1 схематически изображена градирня, вертикальный разрез. На фиг. 2 схематически изображена градирня с двумя параллельными коллекторами, при этом платформы с форсунками расположены с различными углами поворота. На фиг. 3 - узел поворота коллектора. Градирня содержит корпус 1, выполненный в виде вертикального короба с воздуховходными окнами 2, выполненными по периметру в нижней ее части, водораспределительную систему 3 и водоструйные форсунки 4, установленные на платформах 5, подключенные к коллектору 6, причем форсунки 4 создают наклонные от вертикали факелы жидкости 7. Кроме того, градирня содержит водосборный бассейн 8. Платформа 5 с форсунками 4 соединена с коллектором 6 с помощью патрубков 9. Коллекторы 6 соединены с водораспределительной системой 3 с помощью фланцев 10, обеспечивающих поворот пат-1 006902 рубков 9 относительно горизонтальной оси. На платформе 5 форсунки 4 могут быть установлены группами. Градирня работает следующим образом. Охлаждаемая вода подается через водораспределительную систему 3 и форсунки 4 в градирню в виде наклонных от вертикали факелов 7. Встречные факелы на высоте 2.0-6 м встречаются, образуя при взаимном разбиении водяную пыль с развитой поверхностью капель, и сверху эти капли падают в водосборный бассейн 8. При подаче воды через форсунки 4 факелы жидкости всасывают воздух из воздуховходных отверстий и увлекают его вверх. Одновременно горячая вода нагревает эжектируемый воздух, и на него дополнительно начинают действовать конвекционные силы. Воздух устремляется вверх и встречается с водяной пылью, падающей в водосборный бассейн 8. Встречные потоки воздуха и падающей водяной пыли образуют активный тепломассообмен. Форсунки 4 образуют область с пониженным давлением в проеме воздуховходных окон 2. В эти окна устремляется поток воздуха, в результате чего организуется принудительная циркуляция воздушных масс без дополнительного энергопотребления. Кроме того, установка форсунок группами обеспечивает значительный подогрев подаваемого через окна воздуха на начальной стадии и дополнительно обеспечивает конвекционную тягу в коробе. Поворотные коллекторы 6 позволяют отрегулировать направление факелов жидкости для каждой конкретной градирни с учетом температуры наружного воздуха, начальной температуры охлаждаемой воды и иных параметров градирни и окружающей среды. В случае достаточно больших градирен и пропуска больших масс воды устанавливают параллельно несколько коллекторов 6, каждый из которых регулируют отдельно, таким образом, чтобы факелы жидкости не пересекались. Более того, установка их патрубков под углом, меньшим или равным углу распыла группы форсунок, позволяет организовать между факелами клинья, эффективно эжектирующие воздух. Выполнение патрубков 9 разной длины позволяет распределить платформы с форсунками внутри градирни с наиболее оптимальным распределением пространства, тем самым повысить эффективность работы градирни. Выполнение всей водоподающей арматуры и коллекторов вне корпуса градирни позволяет достаточно просто и эффективно отлаживать работу градирни. Изобретение позволяет значительно повысить эффективность тепломассообмена градирни без увеличения затрат, по сравнению с известными конструкциями, при этом существенно упростить конструкцию градирни, повысить ее надежность, ремонтопригодность, упростить обслуживание и снизить эксплуатационные расходы. Источники информации, принятые во внимание при экспертизе: 1. Авторское свидетельство СССР 1071915, кл. F 28 С 1/00, опубликовано БИ 32 1983 г. 2. Галустов B. C. Прямоточные распылительные аппараты в теплоэнергетике. Москва, Атомиздат,1989 г. 3. Патент РФ 2132029, кл. F 284 С 1/00, опубликовано 20.06.99. БИ 17. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Градирня, содержащая корпус с воздухозаборными окнами, выполненными по периферии в нижней его части, водораспределительный коллектор, снабженный водораспылительными устройствами,наклоненными под углом навстречу друг к другу, при этом водораспылительные устройства установлены на платформах группами, отличающаяся тем, что водораспределительный коллектор установлен снаружи корпуса, а платформы с форсунками размещены внутри корпуса на патрубках, соединенных с коллектором, при этом коллектор выполнен с возможностью поворота относительно собственной оси. 2. Градирня по п.1, отличающаяся тем, что установлено по меньшей мере два параллельных коллектора с различными углами поворота, при этом угол наклона патрубков в соседних коллекторах меньше или равен углу распыла группы форсунок, установленных на платформе. 3. Градирня по п.2, отличающаяся тем, что платформы, установленные на патрубках смежных коллекторов, установлены на разных расстояниях от центра градирни.
