Наполняющее устройство

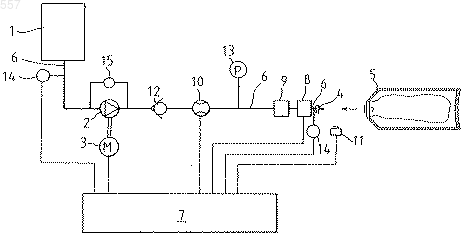

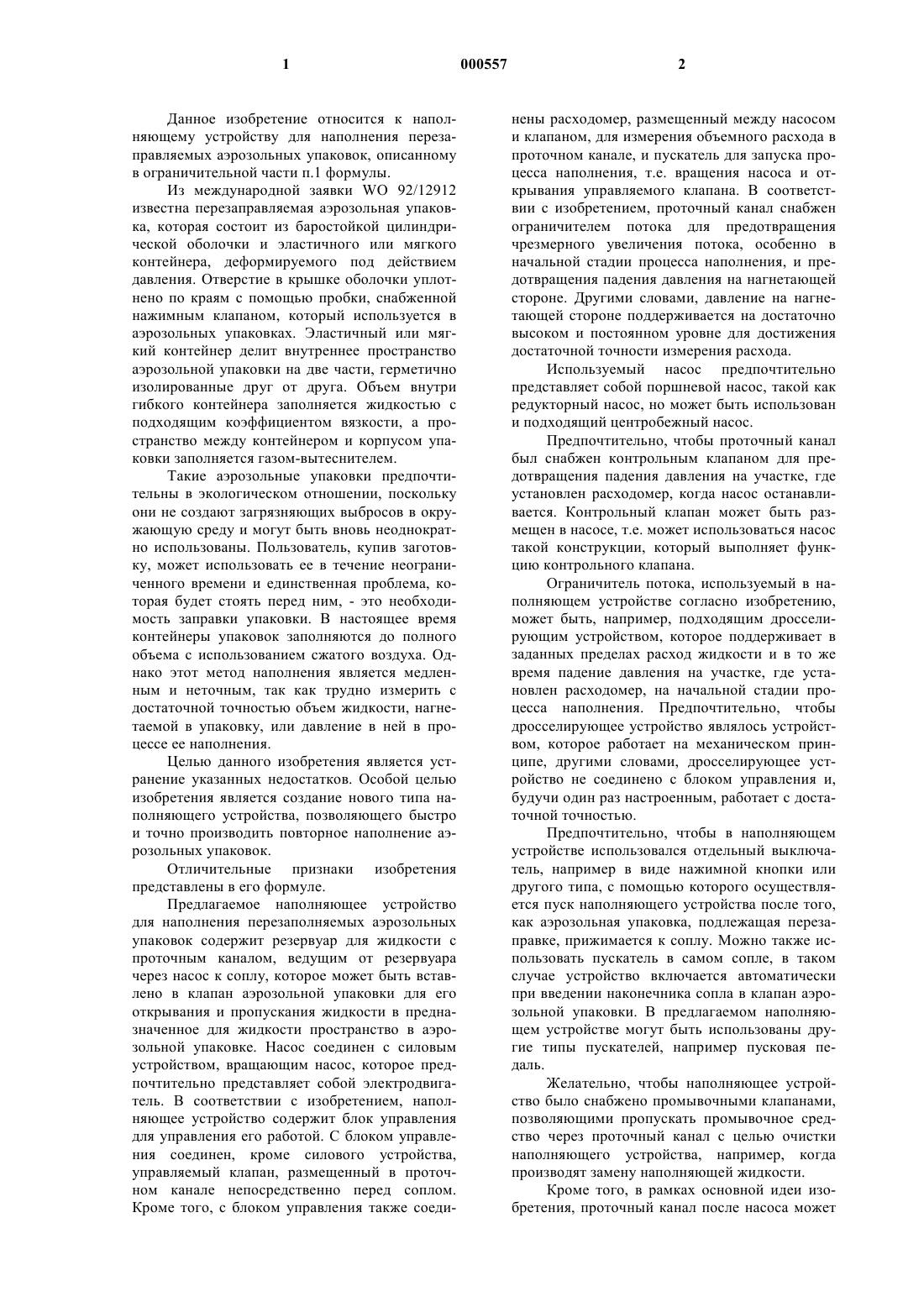

1 Данное изобретение относится к наполняющему устройству для наполнения перезаправляемых аэрозольных упаковок, описанному в ограничительной части п.1 формулы. Из международной заявки WO 92/12912 известна перезаправляемая аэрозольная упаковка, которая состоит из баростойкой цилиндрической оболочки и эластичного или мягкого контейнера, деформируемого под действием давления. Отверстие в крышке оболочки уплотнено по краям с помощью пробки, снабженной нажимным клапаном, который используется в аэрозольных упаковках. Эластичный или мягкий контейнер делит внутреннее пространство аэрозольной упаковки на две части, герметично изолированные друг от друга. Объем внутри гибкого контейнера заполняется жидкостью с подходящим коэффициентом вязкости, а пространство между контейнером и корпусом упаковки заполняется газом-вытеснителем. Такие аэрозольные упаковки предпочтительны в экологическом отношении, поскольку они не создают загрязняющих выбросов в окружающую среду и могут быть вновь неоднократно использованы. Пользователь, купив заготовку, может использовать ее в течение неограниченного времени и единственная проблема, которая будет стоять перед ним, - это необходимость заправки упаковки. В настоящее время контейнеры упаковок заполняются до полного объема с использованием сжатого воздуха. Однако этот метод наполнения является медленным и неточным, так как трудно измерить с достаточной точностью объем жидкости, нагнетаемой в упаковку, или давление в ней в процессе ее наполнения. Целью данного изобретения является устранение указанных недостатков. Особой целью изобретения является создание нового типа наполняющего устройства, позволяющего быстро и точно производить повторное наполнение аэрозольных упаковок. Отличительные признаки изобретения представлены в его формуле. Предлагаемое наполняющее устройство для наполнения перезаполняемых аэрозольных упаковок содержит резервуар для жидкости с проточным каналом, ведущим от резервуара через насос к соплу, которое может быть вставлено в клапан аэрозольной упаковки для его открывания и пропускания жидкости в предназначенное для жидкости пространство в аэрозольной упаковке. Насос соединен с силовым устройством, вращающим насос, которое предпочтительно представляет собой электродвигатель. В соответствии с изобретением, наполняющее устройство содержит блок управления для управления его работой. С блоком управления соединен, кроме силового устройства,управляемый клапан, размещенный в проточном канале непосредственно перед соплом. Кроме того, с блоком управления также соеди 000557 2 нены расходомер, размещенный между насосом и клапаном, для измерения объемного расхода в проточном канале, и пускатель для запуска процесса наполнения, т.е. вращения насоса и открывания управляемого клапана. В соответствии с изобретением, проточный канал снабжен ограничителем потока для предотвращения чрезмерного увеличения потока, особенно в начальной стадии процесса наполнения, и предотвращения падения давления на нагнетающей стороне. Другими словами, давление на нагнетающей стороне поддерживается на достаточно высоком и постоянном уровне для достижения достаточной точности измерения расхода. Используемый насос предпочтительно представляет собой поршневой насос, такой как редукторный насос, но может быть использован и подходящий центробежный насос. Предпочтительно, чтобы проточный канал был снабжен контрольным клапаном для предотвращения падения давления на участке, где установлен расходомер, когда насос останавливается. Контрольный клапан может быть размещен в насосе, т.е. может использоваться насос такой конструкции, который выполняет функцию контрольного клапана. Ограничитель потока, используемый в наполняющем устройстве согласно изобретению,может быть, например, подходящим дросселирующим устройством, которое поддерживает в заданных пределах расход жидкости и в то же время падение давления на участке, где установлен расходомер, на начальной стадии процесса наполнения. Предпочтительно, чтобы дросселирующее устройство являлось устройством, которое работает на механическом принципе, другими словами, дросселирующее устройство не соединено с блоком управления и,будучи один раз настроенным, работает с достаточной точностью. Предпочтительно, чтобы в наполняющем устройстве использовался отдельный выключатель, например в виде нажимной кнопки или другого типа, с помощью которого осуществляется пуск наполняющего устройства после того,как аэрозольная упаковка, подлежащая перезаправке, прижимается к соплу. Можно также использовать пускатель в самом сопле, в таком случае устройство включается автоматически при введении наконечника сопла в клапан аэрозольной упаковки. В предлагаемом наполняющем устройстве могут быть использованы другие типы пускателей, например пусковая педаль. Желательно, чтобы наполняющее устройство было снабжено промывочными клапанами,позволяющими пропускать промывочное средство через проточный канал с целью очистки наполняющего устройства, например, когда производят замену наполняющей жидкости. Кроме того, в рамках основной идеи изобретения, проточный канал после насоса может 3 быть разделен, по меньшей мере, на две ветви,управляемые раздельно блоком управления и ведущие к соплу. В этом случае те же самые резервуар для жидкости, насос и блок управления могут быть использованы для одновременного наполнения нескольких аэрозольных упаковок. Предпочтительно, чтобы наполняющее устройство было снабжено регулируемым устройством обратной связи, которое работает как устройство для сброса давления на нагнетающей стороне, так что при непрерывно работающем насосе давление в проточном канале между насосом и управляемым клапаном имеет постоянное максимальное значение. Поскольку давление в аэрозольных упаковках обычно составляет 8-9 бар и нет необходимости его изменять для каждой упаковки и каждой жидкости, то устройство для сброса давления, используемое в линии обратной связи, может являться механическим устройством, которое, будучи однажды настроенным, не требует дальнейшей регулировки. Наполняющее устройство согласно изобретению может быть ручным устройством, т.е. аэрозольную упаковку держат в руке и прижимают к соплу наполняющего устройства для перезаправки. Могут быть также использованы различные держатели и опоры, на которых размещают аэрозольную упаковку для заправки. Могут использоваться различные линии заправки, по которым упаковки перемещаются к наполняющему устройству и от него. Предлагаемое наполняющее устройство имеет значительные преимущества по сравнению с известными решениями. Оно дает возможность точно измерять количество жидкости,введенной в аэрозольную упаковку, в процессе наполнения, исключая, таким образом, необходимость проверки или взвешивания упаковки после наполнения. На практике точность измерения в устройстве составляет около 1%. Поэтому нет необходимости измерять давление заправляемых аэрозольных упаковок, так что наполнение может осуществляться очень быстро. В экспериментах, выполненных на опытном образце, потребовалось только 5 секунд для наполнения аэрозольной упаковки емкостью 200 мл. Предлагаемое наполняющее устройство делает возможным простое и экономичное повторное использование аэрозольных упаковок,например, если его выполнить в виде автомата,работающего от введения монет или карт, например, как на станциях обслуживания. Ниже изобретение описано более подробно со ссылками на чертеж, изображающий схему наполняющего устройства. Наполняющее устройство, изображенное на чертеже, содержит резервуар 1 для жидкости с проточным каналом 6, идущим от резервуара к редукторному насосу 2, который вращается электродвигателем 3. От насоса проточный канал идет к контрольному 4 клапану 12 и далее к расходомеру 10, за которым расположен манометр 13, подсоединенный к проточному каналу. За манометром в проточном канале расположен дроссель 9, за которым установлен магнитный клапан 8 с соплом 4,подсоединенным к нему так, что оно образует непосредственное продолжение клапана. Конструкция сопла может быть различной в зависимости от того, имеет ли аэрозольная упаковка,подлежащая заправке, клапан охватывающего или охватываемого типа. Кроме того, наполняющее устройство содержит пускатель 11 и промывочные клапаны 14, расположенные на обоих концах проточного канала 6. Наполняющее устройство управляется блоком 7 управления, с которым соединены электродвигатель 3, расходомер 10, магнитный клапан 8, пускатель 11 и оба промывочных клапана 14. Когда наполняющее устройство должно использоваться, дроссель 9 и устройство 15 для сброса давления настраиваются на заданные значения или они уже настроены на заданные значения и не требуют дальнейшей регулировки. После этого в блоке 7 управления программируется нужное количество или объем наполняющей жидкости, которая должна подаваться в аэрозольную упаковку от наполняющего устройства. Если резервуар 1 содержит достаточное количество наполняющей жидкости, то наполняющее устройство не требует дальнейшей регулировки и готово к наполнению аэрозольных упаковок следующим образом. Аэрозольную упаковку 5 прижимают к соплу, другими словами, наконечник сопла вставляют в клапан аэрозольной упаковки, после чего нажимают кнопку 11 пускателя. Затем под управлением блока 7 управления одновременно включают двигатель 3 и открывают магнитный клапан 8. Благодаря дросселю 9 давление, преобладающее в расходомере 10, не будет сильно изменяться даже при открытом клапане. Поэтому объем жидкости, протекающей через расходомер, может быть точно измерен. Это количество жидкости точно такое же, как количество жидкости, выпущенное из сопла в аэрозольную упаковку, поскольку участок между контрольным клапаном 12 и магнитным клапаном 8 всегда находится, по существу, под одним и тем же давлением, заполнен жидкостью и сразу же за магнитным клапаном переходит в сопло 4, объем жидкости в котором очень мал по сравнению с объемом аэрозольной упаковки и составляет доли процента. После того, как запрограммированный объем жидкости прошел через расходомер 10,блок управления закрывает магнитный клапан 8,и аэрозольная упаковка оказывается наполненной заданным количеством жидкости. Одновременно, как правило, останавливается электродвигатель 3, а избыток давления выводится через соединительное устройство 15 обратной связи обратно на всасывающую сторону насоса. Контрольный клапан 12 поддерживает давление на участке, где расположены расходомер 10 и дроссель 9, на постоянном уровне. После закрывания клапана 8 аэрозольную упаковку отсоединяют от сопла 4, к которому аналогичным образом может быть присоединена следующая упаковка, подлежащая наполнению. Когда наполняющее устройство используется непрерывно для наполнения большого количества аэрозольных упаковок, можно запрограммировать блок 7 управления таким образом,что электродвигатель 3 и насос 2 будут работать непрерывно, а блок управления будет управлять только магнитным клапаном 8 в момент начала наполнения, открывая его, как это требуется для прохождения потока, измеряемого расходомером 10. Как было указано выше, изобретение было описано только в качестве примера, иллюстрируемого приложенным чертежом, и возможны различные другие варианты его выполнения в пределах объема изобретения, определяемого формулой. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Наполняющее устройство для наполнения перезаправляемых аэрозольных упаковок,содержащее резервуар (1) для жидкости, насос(2) с силовым устройством (3), сопло (4) для прохода жидкости в аэрозольную упаковку (5) и проточный канал (6) для прохода жидкости из резервуара в сопло, отличающееся тем, что оно содержит блок (7) управления, с которым кроме силового устройства (3) соединены управляемый клапан (8), размещенный в проточном канале (6) перед соплом (4), расходомер (10), размещенный между насосом (2) и клапаном (8), и пускатель (11), причем проточный канал снабжен ограничителем (9) потока, установленным перед клапаном (8). 2. Наполняющее устройство по п.1, отличающееся тем, что проточный канал (6) снабжен контрольным клапаном (12), расположенным перед расходомером (10). 6 3. Наполняющее устройство по п.2, отличающееся тем, что контрольный клапан (12) расположен между насосом (2) и расходомером(10). 4. Наполняющее устройство по п.2, отличающееся тем, что контрольный клапан (12) расположен в насосе (2). 5. Наполняющее устройство по п.1, отличающееся тем, что параллельно насосу (2) установлено соединительное устройство (15) обратной связи, работающее как устройство для сброса давления. 6. Наполняющее устройство по п.1, отличающееся тем, что проточный канал снабжен манометром (13), расположенным между устройством (9) для сброса давления и контрольным клапаном (12). 7. Наполняющее устройство по п.1, отличающееся тем, что пускатель (11) представляет собой отдельный выключатель. 8. Наполняющее устройство по п.1, отличающееся тем, что пускатель (11) размещен в сопле и включается, когда аэрозольная упаковка прижимается к соплу. 9. Наполняющее устройство по п.1, отличающееся тем, что на концах проточного канала(6) установлены промывочные клапаны (14) для очистки проточного канала (6) в связи с заменой наполняющей жидкости. 10. Наполняющее устройство по п.1, отличающееся тем, что проточный канал (6) после насоса (2) разделен, по меньшей мере, на две одинаковые ветви для, по существу, одновременного наполнения, по меньшей мере, двух аэрозольных упаковок.
