Соломка для питья

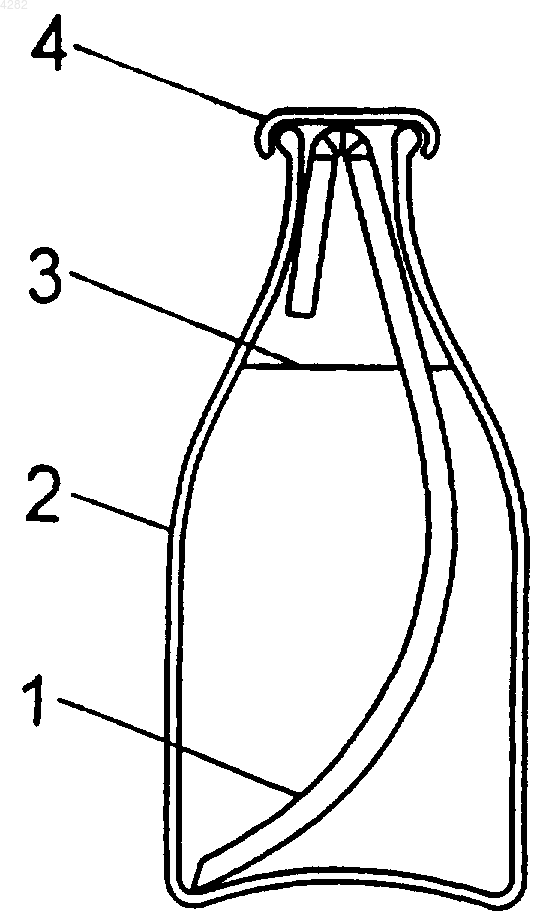

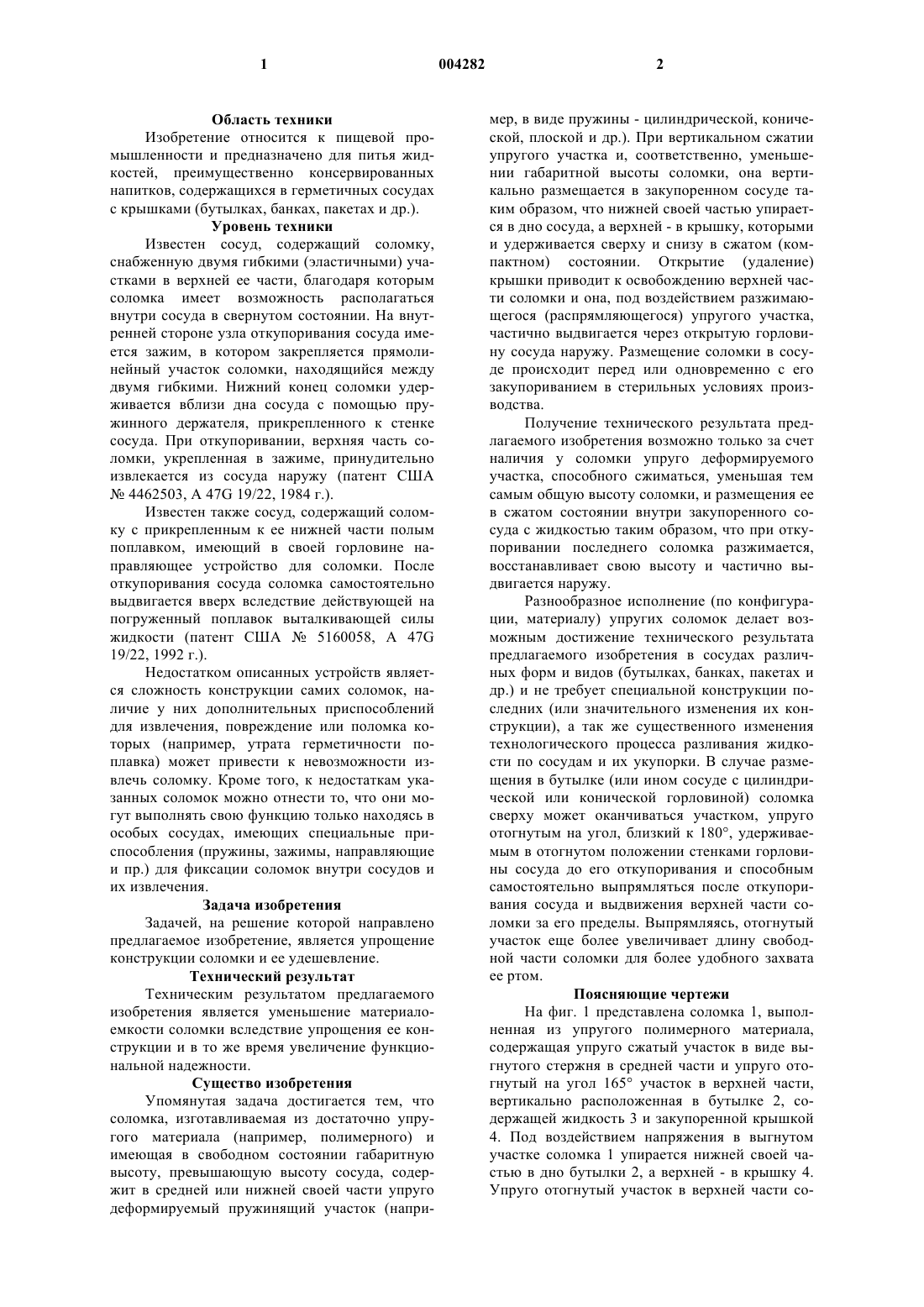

1 Область техники Изобретение относится к пищевой промышленности и предназначено для питья жидкостей, преимущественно консервированных напитков, содержащихся в герметичных сосудах с крышками (бутылках, банках, пакетах и др.). Уровень техники Известен сосуд, содержащий соломку,снабженную двумя гибкими (эластичными) участками в верхней ее части, благодаря которым соломка имеет возможность располагаться внутри сосуда в свернутом состоянии. На внутренней стороне узла откупоривания сосуда имеется зажим, в котором закрепляется прямолинейный участок соломки, находящийся между двумя гибкими. Нижний конец соломки удерживается вблизи дна сосуда с помощью пружинного держателя, прикрепленного к стенке сосуда. При откупоривании, верхняя часть соломки, укрепленная в зажиме, принудительно извлекается из сосуда наружу (патент США 4462503, A 47G 19/22, 1984 г.). Известен также сосуд, содержащий соломку с прикрепленным к ее нижней части полым поплавком, имеющий в своей горловине направляющее устройство для соломки. После откупоривания сосуда соломка самостоятельно выдвигается вверх вследствие действующей на погруженный поплавок выталкивающей силы жидкости (патент США 5160058, A 47G 19/22, 1992 г.). Недостатком описанных устройств является сложность конструкции самих соломок, наличие у них дополнительных приспособлений для извлечения, повреждение или поломка которых (например, утрата герметичности поплавка) может привести к невозможности извлечь соломку. Кроме того, к недостаткам указанных соломок можно отнести то, что они могут выполнять свою функцию только находясь в особых сосудах, имеющих специальные приспособления (пружины, зажимы, направляющие и пр.) для фиксации соломок внутри сосудов и их извлечения. Задача изобретения Задачей, на решение которой направлено предлагаемое изобретение, является упрощение конструкции соломки и ее удешевление. Технический результат Техническим результатом предлагаемого изобретения является уменьшение материалоемкости соломки вследствие упрощения ее конструкции и в то же время увеличение функциональной надежности. Существо изобретения Упомянутая задача достигается тем, что соломка, изготавливаемая из достаточно упругого материала (например, полимерного) и имеющая в свободном состоянии габаритную высоту, превышающую высоту сосуда, содержит в средней или нижней своей части упруго деформируемый пружинящий участок (напри 004282 2 мер, в виде пружины - цилиндрической, конической, плоской и др.). При вертикальном сжатии упругого участка и, соответственно, уменьшении габаритной высоты соломки, она вертикально размещается в закупоренном сосуде таким образом, что нижней своей частью упирается в дно сосуда, а верхней - в крышку, которыми и удерживается сверху и снизу в сжатом (компактном) состоянии. Открытие (удаление) крышки приводит к освобождению верхней части соломки и она, под воздействием разжимающегося (распрямляющегося) упругого участка,частично выдвигается через открытую горловину сосуда наружу. Размещение соломки в сосуде происходит перед или одновременно с его закупориванием в стерильных условиях производства. Получение технического результата предлагаемого изобретения возможно только за счет наличия у соломки упруго деформируемого участка, способного сжиматься, уменьшая тем самым общую высоту соломки, и размещения ее в сжатом состоянии внутри закупоренного сосуда с жидкостью таким образом, что при откупоривании последнего соломка разжимается,восстанавливает свою высоту и частично выдвигается наружу. Разнообразное исполнение (по конфигурации, материалу) упругих соломок делает возможным достижение технического результата предлагаемого изобретения в сосудах различных форм и видов (бутылках, банках, пакетах и др.) и не требует специальной конструкции последних (или значительного изменения их конструкции), а так же существенного изменения технологического процесса разливания жидкости по сосудам и их укупорки. В случае размещения в бутылке (или ином сосуде с цилиндрической или конической горловиной) соломка сверху может оканчиваться участком, упруго отогнутым на угол, близкий к 180, удерживаемым в отогнутом положении стенками горловины сосуда до его откупоривания и способным самостоятельно выпрямляться после откупоривания сосуда и выдвижения верхней части соломки за его пределы. Выпрямляясь, отогнутый участок еще более увеличивает длину свободной части соломки для более удобного захвата ее ртом. Поясняющие чертежи На фиг. 1 представлена соломка 1, выполненная из упругого полимерного материала,содержащая упруго сжатый участок в виде выгнутого стержня в средней части и упруго отогнутый на угол 165 участок в верхней части,вертикально расположенная в бутылке 2, содержащей жидкость 3 и закупоренной крышкой 4. Под воздействием напряжения в выгнутом участке соломка 1 упирается нижней своей частью в дно бутылки 2, а верхней - в крышку 4. Упруго отогнутый участок в верхней части со 3 ломки 1 удерживается от выпрямления стенками горловины бутылки 2. На фиг. 2 представлена та же соломка 1 в откупоренной бутылке 2. Не сдерживаемая крышкой 4 соломка 1 после распрямления выгнутого участка своей верхней частью выдвинута наружу через горловину бутылки 2. Отогнутый участок в верхней части соломки 1, не удерживаемый больше стенками горловины бутылки 2, выпрямлен. На фиг. 3 представлена соломка 1, выполненная из упругого полимерного материала,содержащая упруго сжатый участок в виде витой цилиндрической пружины в нижней части и прямолинейный участок в верхней части, вертикально расположенная в банке 2, содержащей жидкость 3 и имеющей узел откупоривания 4 в верхней стенке в виде окруженного зоной ослабленной прочности углубления с прикрепленным к нему ключом открывания. Под действием напряжения в сжатом пружинообразном участке соломка 1 упирается нижней своей частью в дно банки 2, а верхней - в углубление узла откупоривания 4 на верхней стенке банки 2. На фиг. 4 представлена соломка 1 в откупоренной банке 2. Пружинообразный участок соломки 1 разжат и ее верхняя часть выдвинута за пределы банки 2. Предлагаемая соломка используется следующим образом. В подготовленном к закупорке сосуде 2 с уже налитой жидкостью 3 размещается соломка 1 с пружинообразной частью, сжатой до необходимых размеров. Затем сосуд закупоривается крышкой 4. При этом соломка 1 в сосуде 2 ограничена от распрямления (релаксации) его дном и крышкой 4 и располагается таким образом, что нижней частью упирается в дно сосуда 2, а верхней - в крышку 4. Открывание (удаление) крышки 4 освобождает соломку 1 и ее сжатый (деформированный) пружинообразный участок разжимается (распрямляется), тем самым увеличивая габаритную высоту соломки 1 и выдвигая ее верхнюю часть за пределы сосуда 2 на величину, достаточную для захвата ртом. Вариантом использования соломки 1 может быть случай, когда сжатие ее пружинообразного элемента происходит параллельно с закупориванием сосуда 2 и передача сжимаю 004282 4 щего усилия на соломку 1 происходит непосредственно через крышку 4. Промышленное применение Возможность промышленной применимости предлагаемого изобретения не вызывает сомнений. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Соломка для питья жидкости, содержащейся в герметичном сосуде, оборудованном устройством откупоривания, представляющая собой вертикально ориентированную трубку из упругого материала (например, полимерного),имеющая в первоначальном свободном состоянии вертикальный габаритный размер, превышающий соответствующий размер сосуда, компактно размещаемая внутри закупоренного сосуда с жидкостью и способная при откупоривании сосуда выдвигаться своей верхней частью наружу, отличающаяся тем, что содержит по крайней мере один упруго деформируемый участок (например, спирально завитый в виде пружины), деформация которого позволяет соломке уменьшать свой вертикальный габаритный размер хотя бы до соответствующего внутреннего размера сосуда, при этом, находясь внутри сосуда в напряженном состоянии, соломка удерживается от релаксации снизу элементами корпуса сосуда (например, дном), а сверху - устройством закупоривания сосуда (например,крышкой), открытие (удаление) которого при откупоривании сосуда обеспечивает соломке возможность релаксации с полным или частичным восстановлением первоначальной формы. 2. Соломка по п.1, отличающаяся тем, что сверху оканчивается участком, способным упруго отгибаться на угол не менее 150 и удерживаемым в отогнутом положении стенками горловины сосуда до его откупоривания, а так же способным самостоятельно выпрямляться или по крайней мере уменьшать угол отгиба после откупоривания сосуда и выдвижения верхней части соломки за его пределы вследствие релаксации упруго деформированного участка. Источники информации: 1. Патент США 4462503, A 47G 19/22,1984 г. 2. Патент США 5 160 058, А 47G 19/22,1992 г.
