Циклон для очистки газового потока от слипающихся частиц

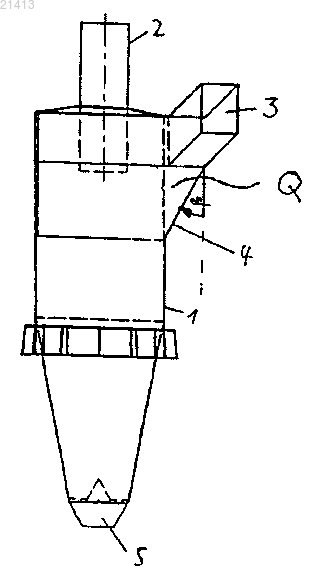

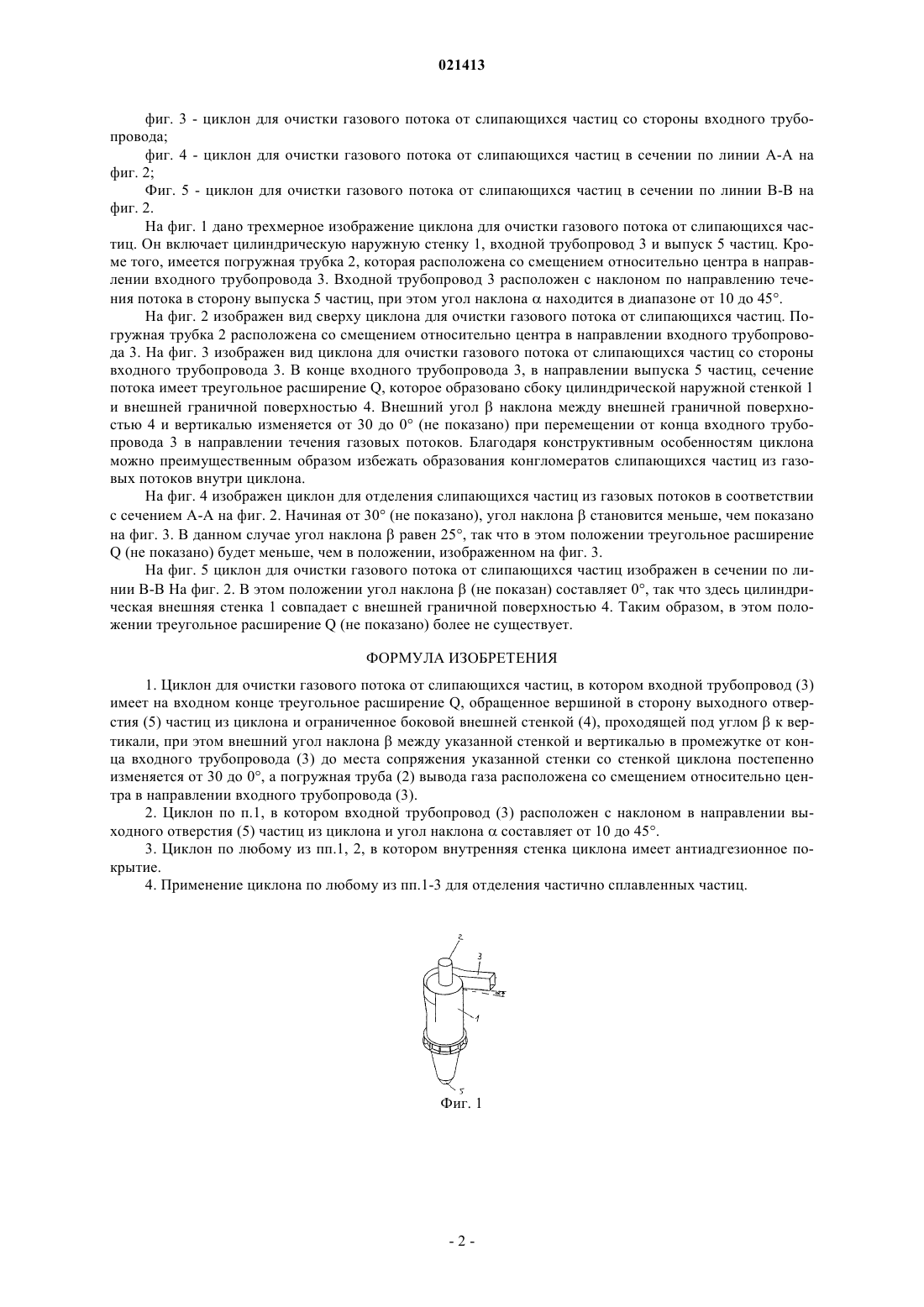

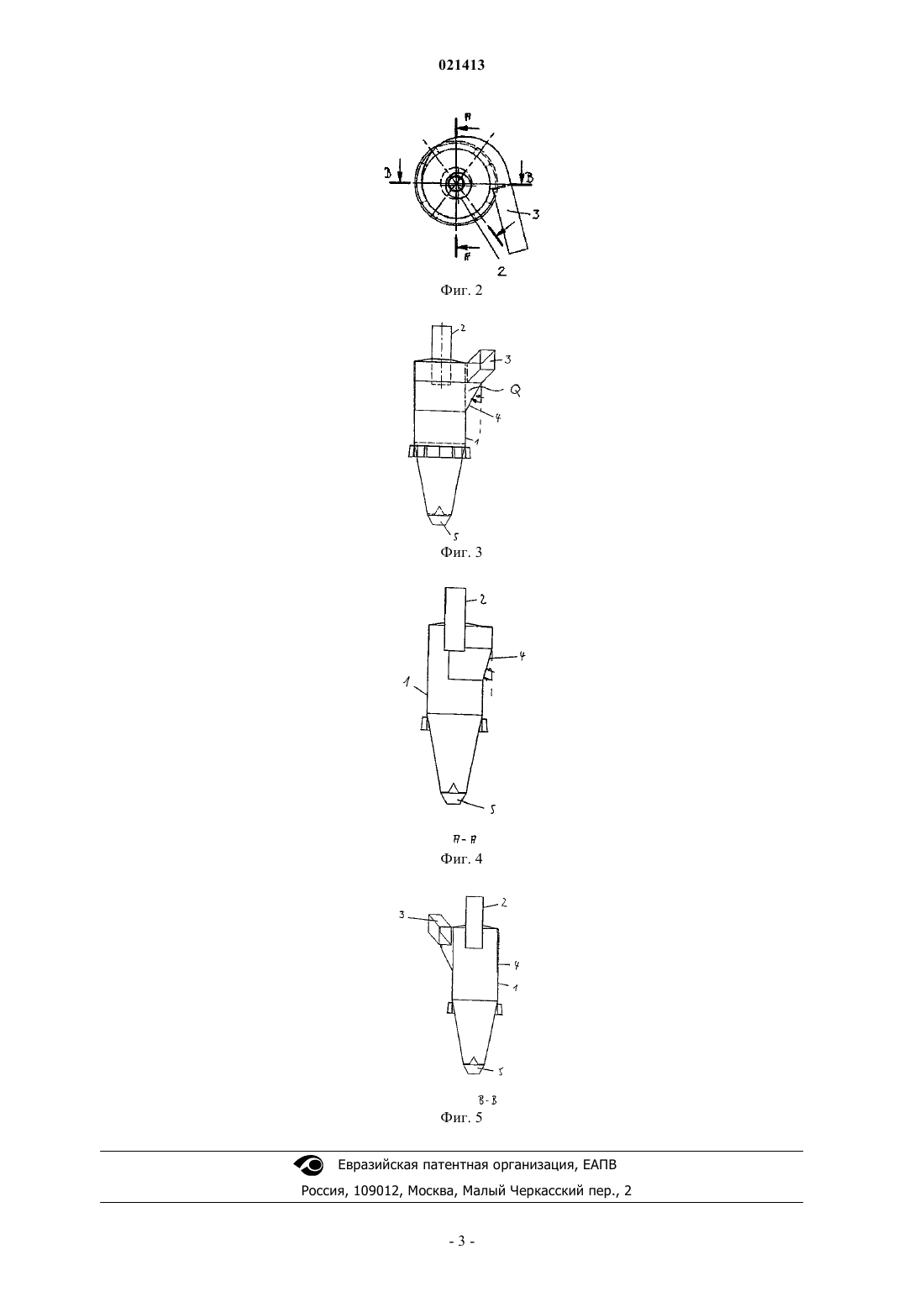

ЦИКЛОН ДЛЯ ОЧИСТКИ ГАЗОВОГО ПОТОКА ОТ СЛИПАЮЩИХСЯ ЧАСТИЦ Сечение потока во входном трубопроводе (3) на его конце, направленном в сторону выпуска (5) частиц, имеет треугольное расширение Q, которое образовано сбоку цилиндрической наружной стенкой (1) и внешней граничной поверхностью (4). Внешний угол наклонамежду внешней граничной поверхностью (4) и вертикалью, при перемещении от конца входного трубопровода (3),изменяется от 30 до 0 в направлении течения газовых потоков. Предметом данного изобретения также является применение этого циклона для очистки газового потока от слипающихся частиц. Данное изобретение относится к циклону для очистки газового потока от слипающихся частиц, а также к его применению. Известны центробежные сепараторы в форме циклонов. При очистке газа, например, они служат для отделения твердых частиц, которые содержатся в газах. Газы приводят во вращательное движение благодаря их собственной скорости течения и соответствующему конструктивному исполнению циклона. Центробежные силы, действующие на частицы, ускоряют их в радиальном направлении, от центра. Таким образом, их отделяют от газового потока, который проходит по направлению к центру, где и выходит. Однако если газ, который следует очистить, содержит слипающиеся частицы, то будет неблагоприятно, если внутри циклона образуются конгломераты частиц, что приводит к снижению эффективности разделения в циклоне. После этого газоочистка в циклоне должна быть прервана, с большими трудозатратами, и циклон должен быть освобожден от конгломератов, чтобы можно было снова повысить эффективность разделения циклона. Таким образом, задачей данного изобретения является создание циклона для очистки газового потока от слипающихся частиц, в котором можно практически полностью избежать образования внутри циклона конгломератов липких частиц. Кроме того, задачей данного изобретения является разработка применения такого циклона. Задача, лежащая в основе данного изобретения, решается с помощью циклона для очистки газового потока от слипающихся частиц, в котором поперечное сечение потока на конце входного трубопровода имеет треугольное расширение Q в направлении выпуска частиц, которое образовано сбоку цилиндрической наружной стенкой и внешней граничной поверхностью и у которого внешний угол наклонамежду внешней граничной поверхностью и вертикалью, при перемещении от конца входного трубопровода,изменяется от 30 до 0 в направлении течения газовых потоков. Слипающиеся частицы, как следует понимать, представляют собой частицы, которые отличаются адгезионной способностью. В общем, они обладают силами когезии, которые способствуют образованию конгломератов в технологических установках. Может существовать также и действительная липкость, например, из-за механических переплетений и образования поперечных связей в волокнистых поверхностных структурах. Если присутствуют частицы в нанометровом диапазоне размеров, липкость также возникает посредством сил атомного взаимодействия, например сил Ван-дер-Ваальса или водородных мостиковых связей. Угол наклонаизменяется в диапазоне от 30 до 0, что приводит к тому факту, что треугольное расширение Q становится все более узким, если смотреть в направлении движения газа, до тех пор, пока в итоге оно не перестает существовать при достижении угла наклонаравного 0 С. В этом случае внешняя граничная поверхность совпадает с цилиндрической наружной стенкой. Неожиданно было обнаружено, что можно почти полностью избежать образования конгломератов слипающихся частиц во внутренней части циклона путем соответственного формирования треугольного расширения Q. Можно благоприятным образом избежать резких переходов на кромках, которые в известном уровне техники инициируют образование конгломератов или способствуют ему. Предпочтительный аспект данного изобретения заключается в том, что входной трубопровод расположен с наклоном по направлению потока в сторону выпуска частиц и угол наклонасоставляет от 10 до 45. Таким способом благоприятным образом облегчается введение газовых потоков, которые содержат слипающиеся частицы, в верхнюю часть циклона, поскольку конгломераты практически не могут образоваться на переходе от входного трубопровода к треугольному расширению Q. В соответствии с дополнительным предпочтительным аспектом данного изобретения предложено,чтобы погружная трубка была расположена со смещением относительно центра в направлении входного трубопровода. Предпочтительнообеспечить, чтобы при введении потоков газа в циклон большинство липких частиц из газовых потоков не ударялись о погружную трубку и отчасти не прилипали к ней. Таким образом, основная часть липких частиц преимущественно проходит мимо погружной трубки и подвергается воздействию центробежных сил. Дополнительный предпочтительный аспект данного изобретения заключается в том, что внутренняя стенка циклона имеет антиадгезионное покрытие. Таким образом, дополнительно способствуют предотвращению образования конгломератов слипающихся частиц. В зависимости от методики процесса, в качестве антиадгезионного покрытия можно использовать различные материалы. Для некоторых областей применения весьма успешным было использование в качестве антиадгезионного покрытия политетрафторэтилена. Кроме того, предметом данного изобретения является применение циклона для отделения частично сплавленных частиц. Такие частично сплавленные частицы могут представлять собой, например, частицы пластика, которые следует транспортировать в относительно горячих потоках газа и которые следует отделить от них. Такие частично сплавленные частицы не слипаются друг с другом в циклоне, но достигают выходного отверстия для частиц без образования конгломератов внутри циклона. Далее изобретение будет подробно разъяснено посредством примера, со ссылкой на чертежи(фиг. 1-5), на которых изображено: фиг. 1 - трехмерное изображение циклона для очистки газового потока от слипающихся частиц; фиг. 2 - вид сверху циклона для очистки газового потока от слипающихся частиц; фиг. 3 - циклон для очистки газового потока от слипающихся частиц со стороны входного трубопровода; фиг. 4 - циклон для очистки газового потока от слипающихся частиц в сечении по линии А-А на фиг. 2; Фиг. 5 - циклон для очистки газового потока от слипающихся частиц в сечении по линии В-В на фиг. 2. На фиг. 1 дано трехмерное изображение циклона для очистки газового потока от слипающихся частиц. Он включает цилиндрическую наружную стенку 1, входной трубопровод 3 и выпуск 5 частиц. Кроме того, имеется погружная трубка 2, которая расположена со смещением относительно центра в направлении входного трубопровода 3. Входной трубопровод 3 расположен с наклоном по направлению течения потока в сторону выпуска 5 частиц, при этом угол наклонанаходится в диапазоне от 10 до 45. На фиг. 2 изображен вид сверху циклона для очистки газового потока от слипающихся частиц. Погружная трубка 2 расположена со смещением относительно центра в направлении входного трубопровода 3. На фиг. 3 изображен вид циклона для очистки газового потока от слипающихся частиц со стороны входного трубопровода 3. В конце входного трубопровода 3, в направлении выпуска 5 частиц, сечение потока имеет треугольное расширение Q, которое образовано сбоку цилиндрической наружной стенкой 1 и внешней граничной поверхностью 4. Внешний уголнаклона между внешней граничной поверхностью 4 и вертикалью изменяется от 30 до 0 (не показано) при перемещении от конца входного трубопровода 3 в направлении течения газовых потоков. Благодаря конструктивным особенностям циклона можно преимущественным образом избежать образования конгломератов слипающихся частиц из газовых потоков внутри циклона. На фиг. 4 изображен циклон для отделения слипающихся частиц из газовых потоков в соответствии с сечением А-А на фиг. 2. Начиная от 30 (не показано), угол наклонастановится меньше, чем показано на фиг. 3. В данном случае угол наклонаравен 25, так что в этом положении треугольное расширениеQ (не показано) будет меньше, чем в положении, изображенном на фиг. 3. На фиг. 5 циклон для очистки газового потока от слипающихся частиц изображен в сечении по линии В-В На фиг. 2. В этом положении угол наклона(не показан) составляет 0, так что здесь цилиндрическая внешняя стенка 1 совпадает с внешней граничной поверхностью 4. Таким образом, в этом положении треугольное расширение Q (не показано) более не существует. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Циклон для очистки газового потока от слипающихся частиц, в котором входной трубопровод (3) имеет на входном конце треугольное расширение Q, обращенное вершиной в сторону выходного отверстия (5) частиц из циклона и ограниченное боковой внешней стенкой (4), проходящей под угломк вертикали, при этом внешний угол наклонамежду указанной стенкой и вертикалью в промежутке от конца входного трубопровода (3) до места сопряжения указанной стенки со стенкой циклона постепенно изменяется от 30 до 0, а погружная труба (2) вывода газа расположена со смещением относительно центра в направлении входного трубопровода (3). 2. Циклон по п.1, в котором входной трубопровод (3) расположен с наклоном в направлении выходного отверстия (5) частиц из циклона и угол наклонасоставляет от 10 до 45. 3. Циклон по любому из пп.1, 2, в котором внутренняя стенка циклона имеет антиадгезионное покрытие. 4. Применение циклона по любому из пп.1-3 для отделения частично сплавленных частиц.
