Способ работы установки по производству кальцинированной глины

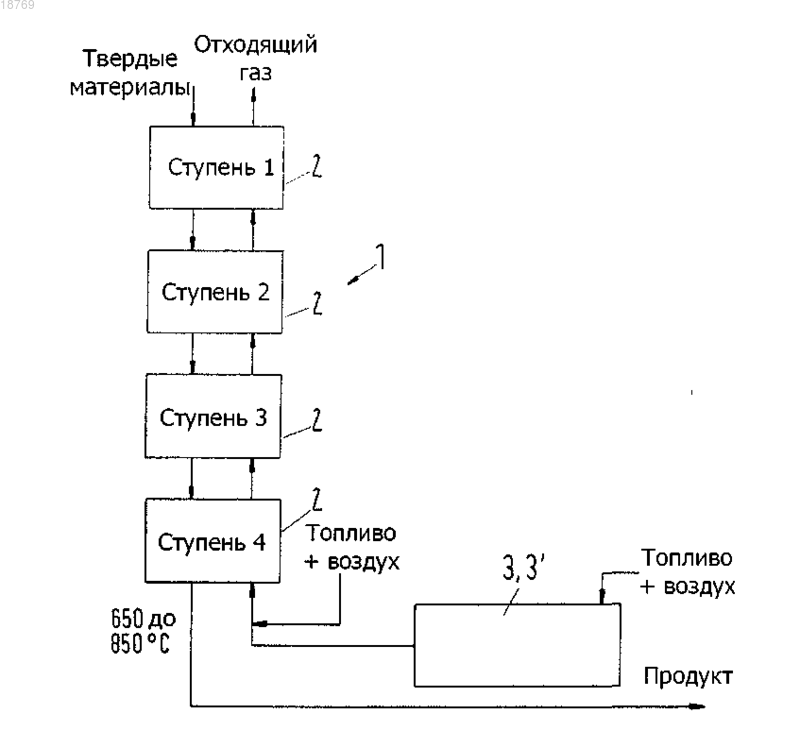

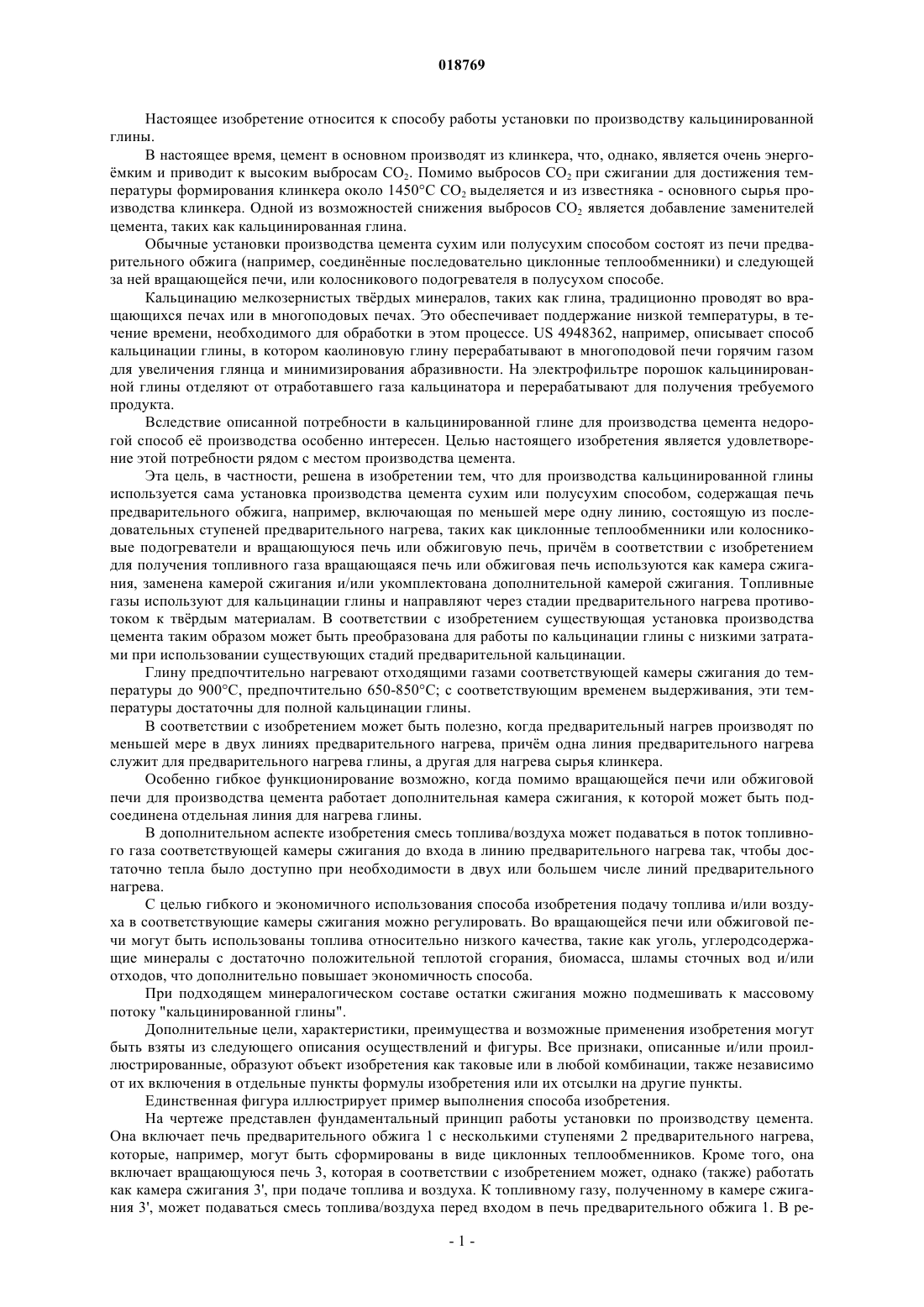

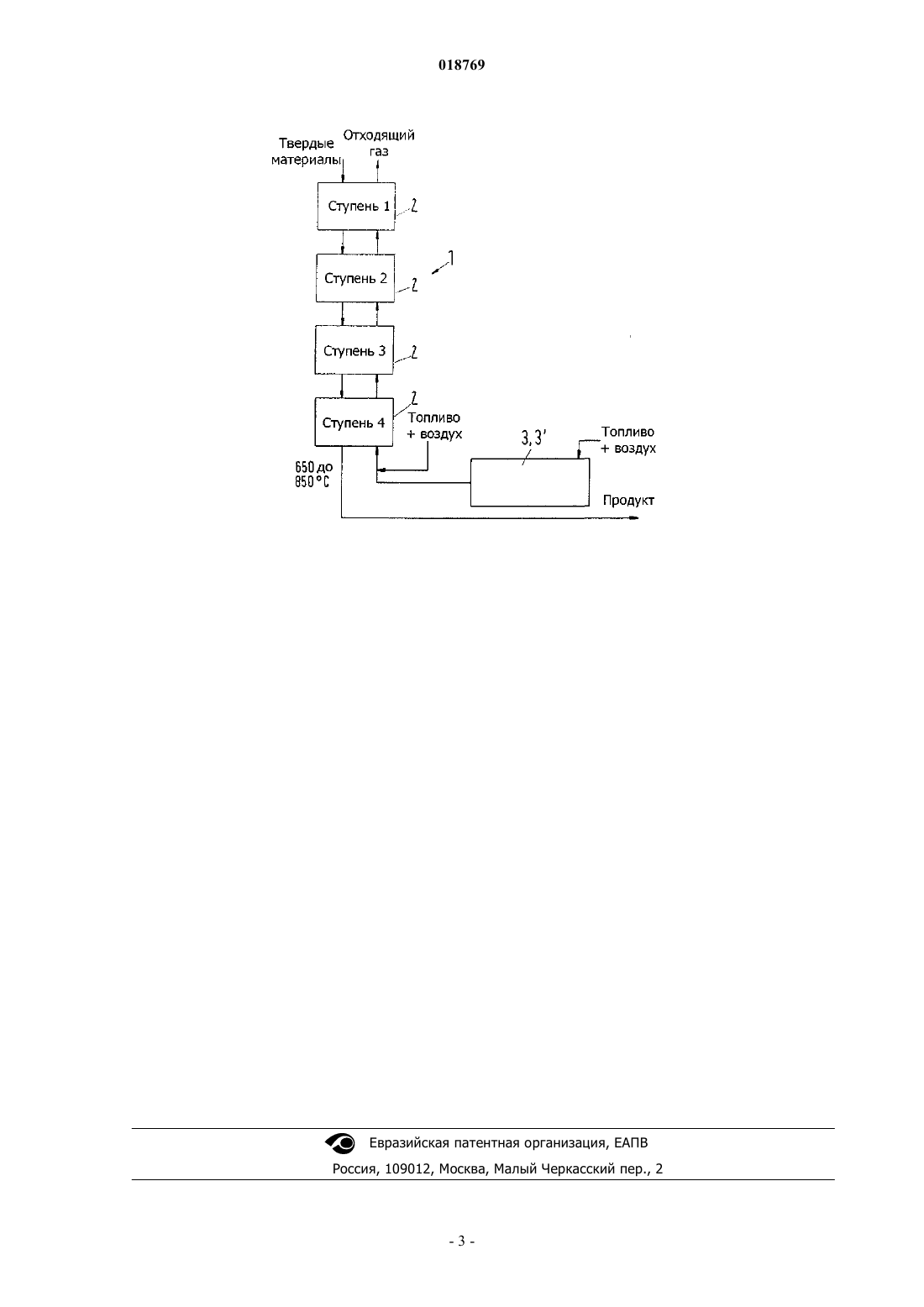

СПОСОБ РАБОТЫ УСТАНОВКИ ПО ПРОИЗВОДСТВУ КАЛЬЦИНИРОВАННОЙ ГЛИНЫ Кальцинированную глину получают с использованием известной установки производства цемента сухим или полусухим способом, включающей печь (1) предварительного обжига, включающую по меньшей мере одну линию предварительного нагрева, состоящую из последовательных ступеней (2) предварительного нагрева, таких как циклонные теплообменники или колосниковые подогреватели, и вращающуюся печь или обжиговую печь (3). В соответствии с изобретением для получения топливного газа вращающуюся печь или обжиговую печь (3) используют в качестве камеры сжигания (3'), заменяют камерой сжигания (3') и/или укомплектовывают дополнительной камерой сжигания (3'). Настоящее изобретение относится к способу работы установки по производству кальцинированной глины. В настоящее время, цемент в основном производят из клинкера, что, однако, является очень энергомким и приводит к высоким выбросам CO2. Помимо выбросов CO2 при сжигании для достижения температуры формирования клинкера около 1450C CO2 выделяется и из известняка - основного сырья производства клинкера. Одной из возможностей снижения выбросов CO2 является добавление заменителей цемента, таких как кальцинированная глина. Обычные установки производства цемента сухим или полусухим способом состоят из печи предварительного обжига (например, соединнные последовательно циклонные теплообменники) и следующей за ней вращающейся печи, или колосникового подогревателя в полусухом способе. Кальцинацию мелкозернистых тврдых минералов, таких как глина, традиционно проводят во вращающихся печах или в многоподовых печах. Это обеспечивает поддержание низкой температуры, в течение времени, необходимого для обработки в этом процессе. US 4948362, например, описывает способ кальцинации глины, в котором каолиновую глину перерабатывают в многоподовой печи горячим газом для увеличения глянца и минимизирования абразивности. На электрофильтре порошок кальцинированной глины отделяют от отработавшего газа кальцинатора и перерабатывают для получения требуемого продукта. Вследствие описанной потребности в кальцинированной глине для производства цемента недорогой способ е производства особенно интересен. Целью настоящего изобретения является удовлетворение этой потребности рядом с местом производства цемента. Эта цель, в частности, решена в изобретении тем, что для производства кальцинированной глины используется сама установка производства цемента сухим или полусухим способом, содержащая печь предварительного обжига, например, включающая по меньшей мере одну линию, состоящую из последовательных ступеней предварительного нагрева, таких как циклонные теплообменники или колосниковые подогреватели и вращающуюся печь или обжиговую печь, причм в соответствии с изобретением для получения топливного газа вращающаяся печь или обжиговая печь используются как камера сжигания, заменена камерой сжигания и/или укомплектована дополнительной камерой сжигания. Топливные газы используют для кальцинации глины и направляют через стадии предварительного нагрева противотоком к тврдым материалам. В соответствии с изобретением существующая установка производства цемента таким образом может быть преобразована для работы по кальцинации глины с низкими затратами при использовании существующих стадий предварительной кальцинации. Глину предпочтительно нагревают отходящими газами соответствующей камеры сжигания до температуры до 900C, предпочтительно 650-850C; с соответствующим временем выдерживания, эти температуры достаточны для полной кальцинации глины. В соответствии с изобретением может быть полезно, когда предварительный нагрев производят по меньшей мере в двух линиях предварительного нагрева, причм одна линия предварительного нагрева служит для предварительного нагрева глины, а другая для нагрева сырья клинкера. Особенно гибкое функционирование возможно, когда помимо вращающейся печи или обжиговой печи для производства цемента работает дополнительная камера сжигания, к которой может быть подсоединена отдельная линия для нагрева глины. В дополнительном аспекте изобретения смесь топлива/воздуха может подаваться в поток топливного газа соответствующей камеры сжигания до входа в линию предварительного нагрева так, чтобы достаточно тепла было доступно при необходимости в двух или большем числе линий предварительного нагрева. С целью гибкого и экономичного использования способа изобретения подачу топлива и/или воздуха в соответствующие камеры сжигания можно регулировать. Во вращающейся печи или обжиговой печи могут быть использованы топлива относительно низкого качества, такие как уголь, углеродсодержащие минералы с достаточно положительной теплотой сгорания, биомасса, шламы сточных вод и/или отходов, что дополнительно повышает экономичность способа. При подходящем минералогическом составе остатки сжигания можно подмешивать к массовому потоку "кальцинированной глины". Дополнительные цели, характеристики, преимущества и возможные применения изобретения могут быть взяты из следующего описания осуществлений и фигуры. Все признаки, описанные и/или проиллюстрированные, образуют объект изобретения как таковые или в любой комбинации, также независимо от их включения в отдельные пункты формулы изобретения или их отсылки на другие пункты. Единственная фигура иллюстрирует пример выполнения способа изобретения. На чертеже представлен фундаментальный принцип работы установки по производству цемента. Она включает печь предварительного обжига 1 с несколькими ступенями 2 предварительного нагрева,которые, например, могут быть сформированы в виде циклонных теплообменников. Кроме того, она включает вращающуюся печь 3, которая в соответствии с изобретением может, однако (также) работать как камера сжигания 3', при подаче топлива и воздуха. К топливному газу, полученному в камере сжигания 3', может подаваться смесь топлива/воздуха перед входом в печь предварительного обжига 1. В ре-1 018769 зультате, нагрев кальцинируемой глины, которую добавляют в виде тврдого материала противотоком к газовому топливу, может быть проведн до 900C, предпочтительно до 650-850C. Варианты способа, показанного на фиг. 1, в частности, состоят в том, что или к одной вращающейся печи 3 с одной линией предварительного нагрева дополнительно присоединена камера сжигания 3',или к одной вращающейся печи 3, работающей как камера сжигания 3', по меньшей мере, присоединены две линии предварительного нагрева, состоящие из ступеней 2 предварительного нагрева, в котором,например, в одной линии предварительного нагрева предварительно нагревают сырь клинкера и в другой линии предварительного нагрева предварительно нагревают кальцинируемую глину. Чтобы сделать этот способ более гибким, комбинации этих вариантов также могут быть использованы. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ производства кальцинированной глины в установке по производству цемента сухим или полусухим способом, содержащей:(i) печь (1) предварительного обжига, включающую по меньшей мере две линии предварительного нагрева, состоящие из последовательных ступеней (2) предварительного нагрева, таких как циклонные теплообменники или колосниковые подогреватели, причем одна линия предварительного нагрева служит для предварительного нагрева глины, а другая служит для нагрева сырья клинкера, и(ii) вращающуюся печь или обжиговую печь (3),в котором для получения топливного газа вращающуюся печь или обжиговую печь (3) используют в качестве камеры сжигания (3'), заменяют камерой сжигания (3') и/или укомплектовывают дополнительной камерой сжигания (3'); кальцинируемую глину пропускают через печь (1) предварительного обжига противотоком с топливным газом, подаваемым из камеры сжигания (3'), и нагревают топливным газом до температуры до 900C; сырье клинкера нагревают топливным газом из камеры сжигания (3') и остатки сгорания, полученные в камере сжигания, добавляют к кальцинированной глине. 2. Способ по п.1, в котором кальцинируемую глину нагревают до температуры от 650 до 850C. 3. Способ по п.1 или 2, в котором помимо вращающейся печи или обжиговой печи (3) для производства цемента дополнительно используют камеру сжигания (3'), к которой при необходимости присоединена отдельная линия предварительного нагрева глины. 4. Способ по любому из пп.1-3, в котором в поток топливного газа из соответствующей камеры сжигания (3') перед входом в соответствующую линию предварительного нагрева подают смесь топлива/воздуха. 5. Способ по любому из пп.1-4, в котором регулируют подачу топлива и/или воздуха в соответствующую камеру сжигания (3'). 6. Способ по любому из пп.1-5, в котором в соответствующей камере сжигания (3') сжигают уголь,углеродсодержащие минералы с достаточно положительной теплотой сгорания, биомассу, шламы сточных вод и/или отходы. 7. Установка для осуществления способа по любому из пп.1-6, включающая печь (1) предварительного обжига по меньшей мере с двумя линиями предварительного нагрева и вращающуюся печь и/или обжиговую печь (3), используемую как камеру сжигания (3'), и/или камеру сжигания (3') для получения топливного газа, причм одна линия предварительного нагрева служит для предварительного нагрева глины, а другая служит для нагрева сырья клинкера.
