Илосос

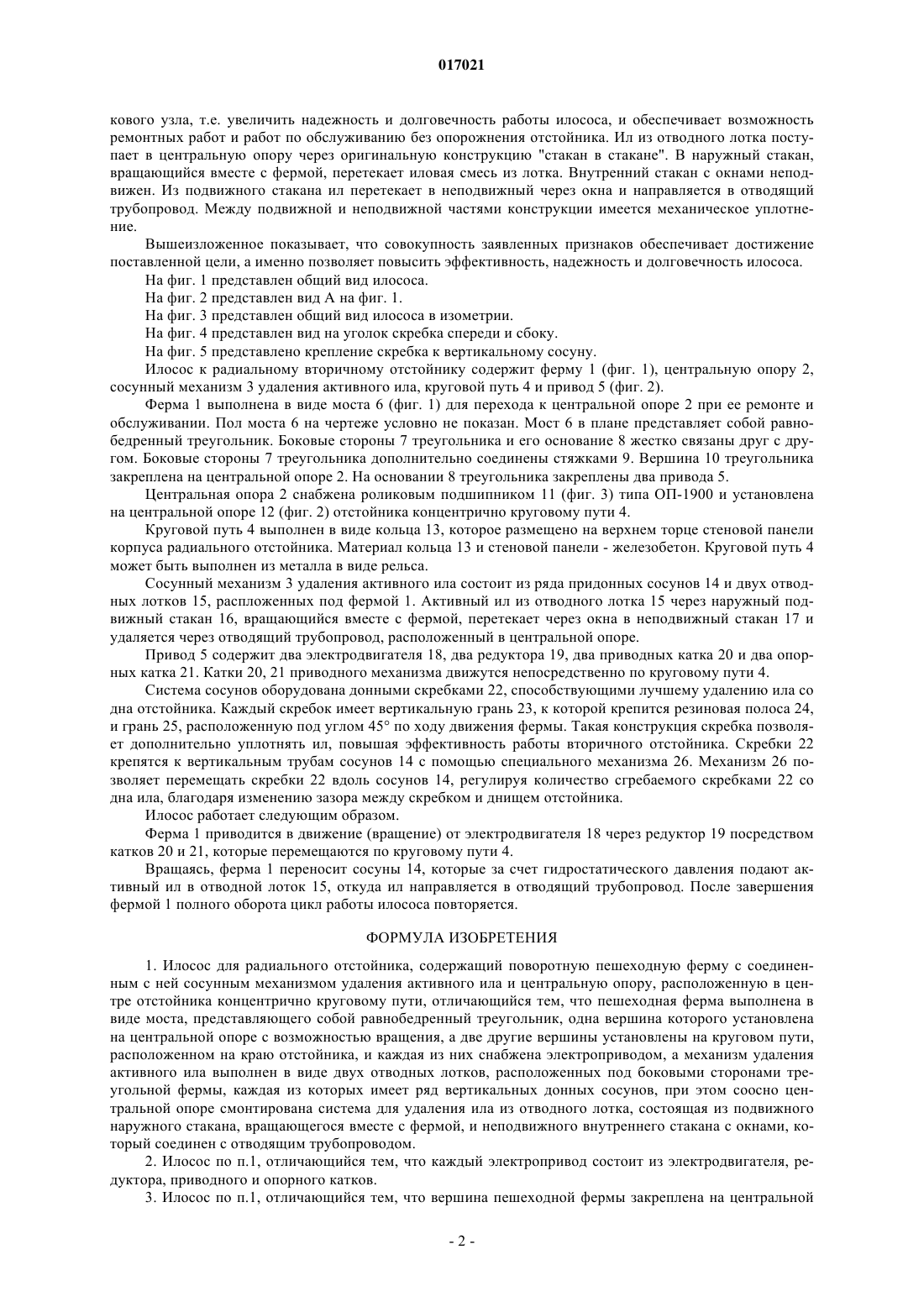

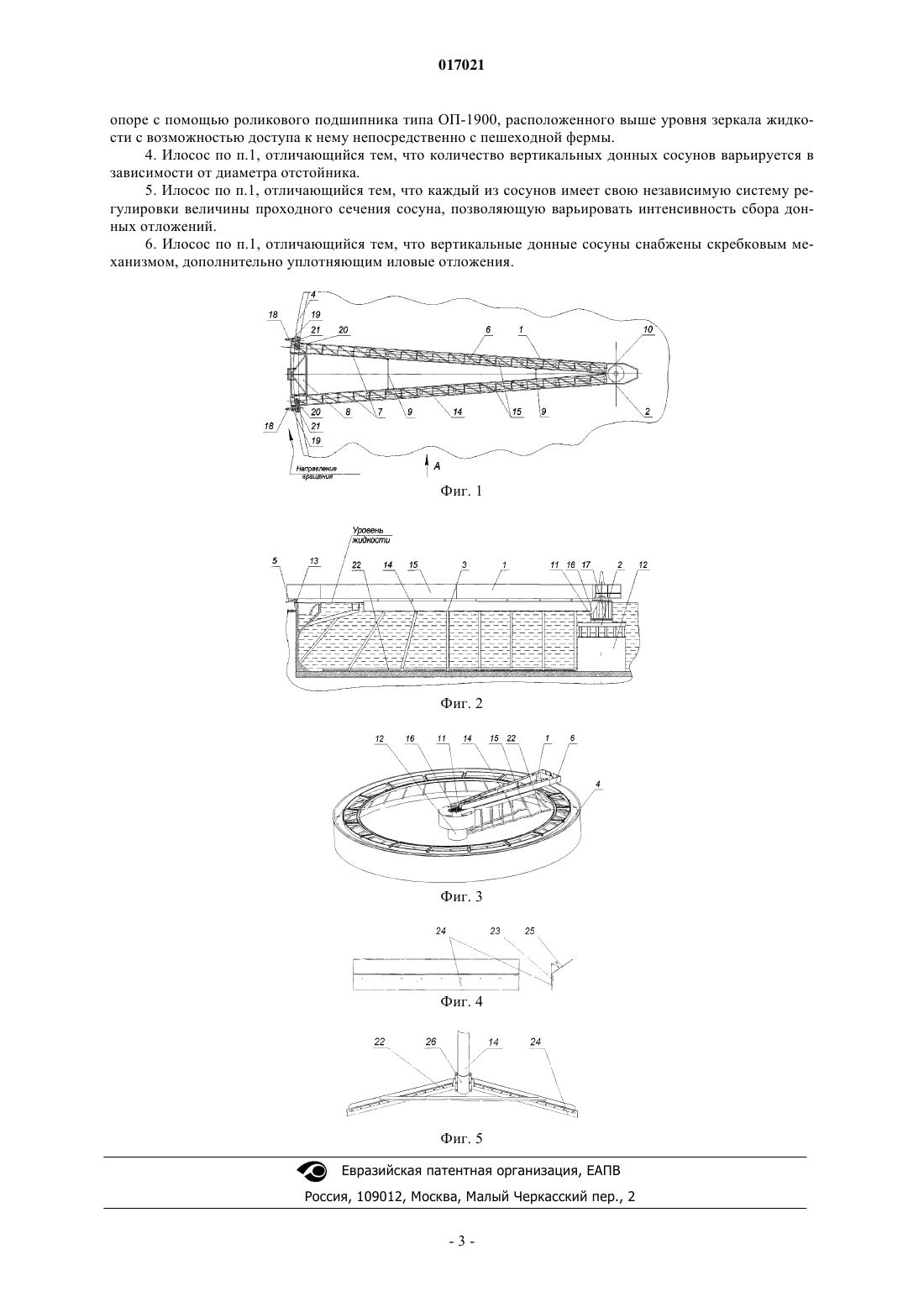

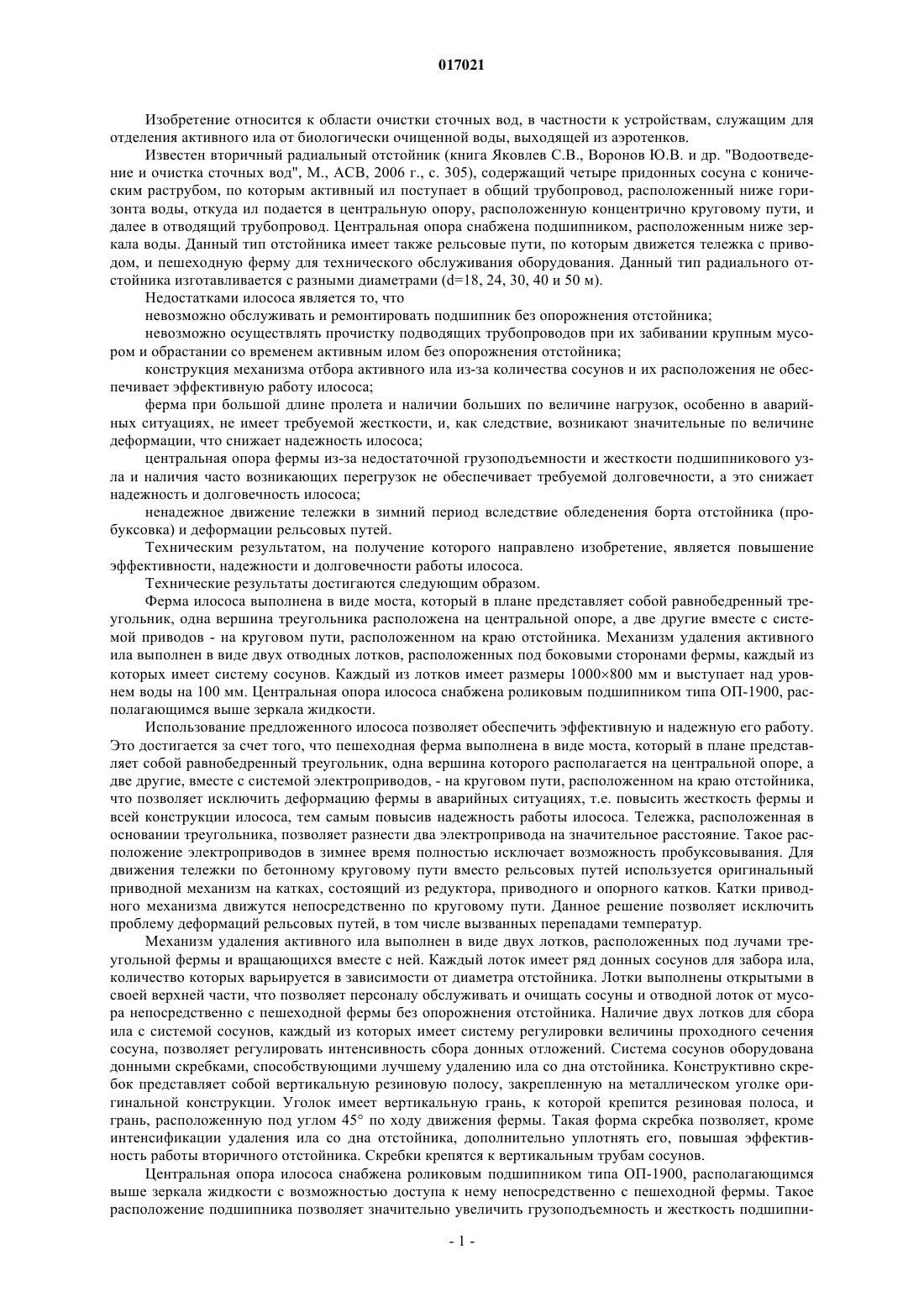

Изобретение относится к области очистки сточных вод, в частности к устройствам, служащим для очистки радиальных отстойников от активного ила. Илосос к радиальному отстойнику содержит ряд донных сосунов со скребковым механизмом, соединенных с двумя общими отводными лотками, расположенными выше уровня воды непосредственно под пешеходной фермой и вращающихся вместе с ней. Каждый из сосунов имеет свою независимую систему регулировки величины проходного сечения сосуна, позволяющую варьировать интенсивность сбора донных отложений. Скребковый механизм донных сосунов позволяет дополнительно уплотнять иловые отложения. Центральная опора снабжена роликовым подшипником, располагающимся выше зеркала жидкости с возможностью доступа к нему непосредственно с пешеходной фермы. Ил из отводного лотка поступает в центральную опору через конструкцию "стакан в стакане", состоящую из подвижного наружного стакана, вращающегося вместе с фермой, и неподвижного стакана с окнами. Ферма выполнена в виде моста, который в плане представляет собой равнобедренный треугольник, одна вершина которого располагается на центральной опоре, а две другие, вместе с системой электроприводов, на круговом пути, расположенном на краю отстойника. Тележка,расположенная в основании треугольника, позволяет разнести два электропривода на значительное расстояние, что полностью исключает возможность пробуксовывания в зимнее время. Для движения тележки по круговому пути используется приводной механизм на катках, состоящий из редуктора, приводного и опорного катков.US-A1-20050199555 АЛЕКСЕЕВИЧ; КУРЯТНИКОВ ЛЕОНИД АЛЕКСЕЕВИЧ (RU) 017021 Изобретение относится к области очистки сточных вод, в частности к устройствам, служащим для отделения активного ила от биологически очищенной воды, выходящей из аэротенков. Известен вторичный радиальный отстойник (книга Яковлев С.В., Воронов Ю.В. и др. "Водоотведение и очистка сточных вод", М., АСВ, 2006 г., с. 305), содержащий четыре придонных сосуна с коническим раструбом, по которым активный ил поступает в общий трубопровод, расположенный ниже горизонта воды, откуда ил подается в центральную опору, расположенную концентрично круговому пути, и далее в отводящий трубопровод. Центральная опора снабжена подшипником, расположенным ниже зеркала воды. Данный тип отстойника имеет также рельсовые пути, по которым движется тележка с приводом, и пешеходную ферму для технического обслуживания оборудования. Данный тип радиального отстойника изготавливается с разными диаметрами (d=18, 24, 30, 40 и 50 м). Недостатками илососа является то, что невозможно обслуживать и ремонтировать подшипник без опорожнения отстойника; невозможно осуществлять прочистку подводящих трубопроводов при их забивании крупным мусором и обрастании со временем активным илом без опорожнения отстойника; конструкция механизма отбора активного ила из-за количества сосунов и их расположения не обеспечивает эффективную работу илососа; ферма при большой длине пролета и наличии больших по величине нагрузок, особенно в аварийных ситуациях, не имеет требуемой жесткости, и, как следствие, возникают значительные по величине деформации, что снижает надежность илососа; центральная опора фермы из-за недостаточной грузоподъемности и жесткости подшипникового узла и наличия часто возникающих перегрузок не обеспечивает требуемой долговечности, а это снижает надежность и долговечность илососа; ненадежное движение тележки в зимний период вследствие обледенения борта отстойника (пробуксовка) и деформации рельсовых путей. Техническим результатом, на получение которого направлено изобретение, является повышение эффективности, надежности и долговечности работы илососа. Технические результаты достигаются следующим образом. Ферма илососа выполнена в виде моста, который в плане представляет собой равнобедренный треугольник, одна вершина треугольника расположена на центральной опоре, а две другие вместе с системой приводов - на круговом пути, расположенном на краю отстойника. Механизм удаления активного ила выполнен в виде двух отводных лотков, расположенных под боковыми сторонами фермы, каждый из которых имеет систему сосунов. Каждый из лотков имеет размеры 1000800 мм и выступает над уровнем воды на 100 мм. Центральная опора илососа снабжена роликовым подшипником типа ОП-1900, располагающимся выше зеркала жидкости. Использование предложенного илососа позволяет обеспечить эффективную и надежную его работу. Это достигается за счет того, что пешеходная ферма выполнена в виде моста, который в плане представляет собой равнобедренный треугольник, одна вершина которого располагается на центральной опоре, а две другие, вместе с системой электроприводов, - на круговом пути, расположенном на краю отстойника,что позволяет исключить деформацию фермы в аварийных ситуациях, т.е. повысить жесткость фермы и всей конструкции илососа, тем самым повысив надежность работы илососа. Тележка, расположенная в основании треугольника, позволяет разнести два электропривода на значительное расстояние. Такое расположение электроприводов в зимнее время полностью исключает возможность пробуксовывания. Для движения тележки по бетонному круговому пути вместо рельсовых путей используется оригинальный приводной механизм на катках, состоящий из редуктора, приводного и опорного катков. Катки приводного механизма движутся непосредственно по круговому пути. Данное решение позволяет исключить проблему деформаций рельсовых путей, в том числе вызванных перепадами температур. Механизм удаления активного ила выполнен в виде двух лотков, расположенных под лучами треугольной фермы и вращающихся вместе с ней. Каждый лоток имеет ряд донных сосунов для забора ила,количество которых варьируется в зависимости от диаметра отстойника. Лотки выполнены открытыми в своей верхней части, что позволяет персоналу обслуживать и очищать сосуны и отводной лоток от мусора непосредственно с пешеходной фермы без опорожнения отстойника. Наличие двух лотков для сбора ила с системой сосунов, каждый из которых имеет систему регулировки величины проходного сечения сосуна, позволяет регулировать интенсивность сбора донных отложений. Система сосунов оборудована донными скребками, способствующими лучшему удалению ила со дна отстойника. Конструктивно скребок представляет собой вертикальную резиновую полосу, закрепленную на металлическом уголке оригинальной конструкции. Уголок имеет вертикальную грань, к которой крепится резиновая полоса, и грань, расположенную под углом 45 по ходу движения фермы. Такая форма скребка позволяет, кроме интенсификации удаления ила со дна отстойника, дополнительно уплотнять его, повышая эффективность работы вторичного отстойника. Скребки крепятся к вертикальным трубам сосунов. Центральная опора илососа снабжена роликовым подшипником типа ОП-1900, располагающимся выше зеркала жидкости с возможностью доступа к нему непосредственно с пешеходной фермы. Такое расположение подшипника позволяет значительно увеличить грузоподъемность и жесткость подшипни-1 017021 кового узла, т.е. увеличить надежность и долговечность работы илососа, и обеспечивает возможность ремонтных работ и работ по обслуживанию без опорожнения отстойника. Ил из отводного лотка поступает в центральную опору через оригинальную конструкцию "стакан в стакане". В наружный стакан,вращающийся вместе с фермой, перетекает иловая смесь из лотка. Внутренний стакан с окнами неподвижен. Из подвижного стакана ил перетекает в неподвижный через окна и направляется в отводящий трубопровод. Между подвижной и неподвижной частями конструкции имеется механическое уплотнение. Вышеизложенное показывает, что совокупность заявленных признаков обеспечивает достижение поставленной цели, а именно позволяет повысить эффективность, надежность и долговечность илососа. На фиг. 1 представлен общий вид илососа. На фиг. 2 представлен вид А на фиг. 1. На фиг. 3 представлен общий вид илососа в изометрии. На фиг. 4 представлен вид на уголок скребка спереди и сбоку. На фиг. 5 представлено крепление скребка к вертикальному сосуну. Илосос к радиальному вторичному отстойнику содержит ферму 1 (фиг. 1), центральную опору 2,сосунный механизм 3 удаления активного ила, круговой путь 4 и привод 5 (фиг. 2). Ферма 1 выполнена в виде моста 6 (фиг. 1) для перехода к центральной опоре 2 при ее ремонте и обслуживании. Пол моста 6 на чертеже условно не показан. Мост 6 в плане представляет собой равнобедренный треугольник. Боковые стороны 7 треугольника и его основание 8 жестко связаны друг с другом. Боковые стороны 7 треугольника дополнительно соединены стяжками 9. Вершина 10 треугольника закреплена на центральной опоре 2. На основании 8 треугольника закреплены два привода 5. Центральная опора 2 снабжена роликовым подшипником 11 (фиг. 3) типа ОП-1900 и установлена на центральной опоре 12 (фиг. 2) отстойника концентрично круговому пути 4. Круговой путь 4 выполнен в виде кольца 13, которое размещено на верхнем торце стеновой панели корпуса радиального отстойника. Материал кольца 13 и стеновой панели - железобетон. Круговой путь 4 может быть выполнен из металла в виде рельса. Сосунный механизм 3 удаления активного ила состоит из ряда придонных сосунов 14 и двух отводных лотков 15, распложенных под фермой 1. Активный ил из отводного лотка 15 через наружный подвижный стакан 16, вращающийся вместе с фермой, перетекает через окна в неподвижный стакан 17 и удаляется через отводящий трубопровод, расположенный в центральной опоре. Привод 5 содержит два электродвигателя 18, два редуктора 19, два приводных катка 20 и два опорных катка 21. Катки 20, 21 приводного механизма движутся непосредственно по круговому пути 4. Система сосунов оборудована донными скребками 22, способствующими лучшему удалению ила со дна отстойника. Каждый скребок имеет вертикальную грань 23, к которой крепится резиновая полоса 24,и грань 25, расположенную под углом 45 по ходу движения фермы. Такая конструкция скребка позволяет дополнительно уплотнять ил, повышая эффективность работы вторичного отстойника. Скребки 22 крепятся к вертикальным трубам сосунов 14 с помощью специального механизма 26. Механизм 26 позволяет перемещать скребки 22 вдоль сосунов 14, регулируя количество сгребаемого скребками 22 со дна ила, благодаря изменению зазора между скребком и днищем отстойника. Илосос работает следующим образом. Ферма 1 приводится в движение (вращение) от электродвигателя 18 через редуктор 19 посредством катков 20 и 21, которые перемещаются по круговому пути 4. Вращаясь, ферма 1 переносит сосуны 14, которые за счет гидростатического давления подают активный ил в отводной лоток 15, откуда ил направляется в отводящий трубопровод. После завершения фермой 1 полного оборота цикл работы илососа повторяется. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Илосос для радиального отстойника, содержащий поворотную пешеходную ферму с соединенным с ней сосунным механизмом удаления активного ила и центральную опору, расположенную в центре отстойника концентрично круговому пути, отличающийся тем, что пешеходная ферма выполнена в виде моста, представляющего собой равнобедренный треугольник, одна вершина которого установлена на центральной опоре с возможностью вращения, а две другие вершины установлены на круговом пути,расположенном на краю отстойника, и каждая из них снабжена электроприводом, а механизм удаления активного ила выполнен в виде двух отводных лотков, расположенных под боковыми сторонами треугольной фермы, каждая из которых имеет ряд вертикальных донных сосунов, при этом соосно центральной опоре смонтирована система для удаления ила из отводного лотка, состоящая из подвижного наружного стакана, вращающегося вместе с фермой, и неподвижного внутреннего стакана с окнами, который соединен с отводящим трубопроводом. 2. Илосос по п.1, отличающийся тем, что каждый электропривод состоит из электродвигателя, редуктора, приводного и опорного катков. 3. Илосос по п.1, отличающийся тем, что вершина пешеходной фермы закреплена на центральной-2 017021 опоре с помощью роликового подшипника типа ОП-1900, расположенного выше уровня зеркала жидкости с возможностью доступа к нему непосредственно с пешеходной фермы. 4. Илосос по п.1, отличающийся тем, что количество вертикальных донных сосунов варьируется в зависимости от диаметра отстойника. 5. Илосос по п.1, отличающийся тем, что каждый из сосунов имеет свою независимую систему регулировки величины проходного сечения сосуна, позволяющую варьировать интенсивность сбора донных отложений. 6. Илосос по п.1, отличающийся тем, что вертикальные донные сосуны снабжены скребковым механизмом, дополнительно уплотняющим иловые отложения.
