Доильный стакан

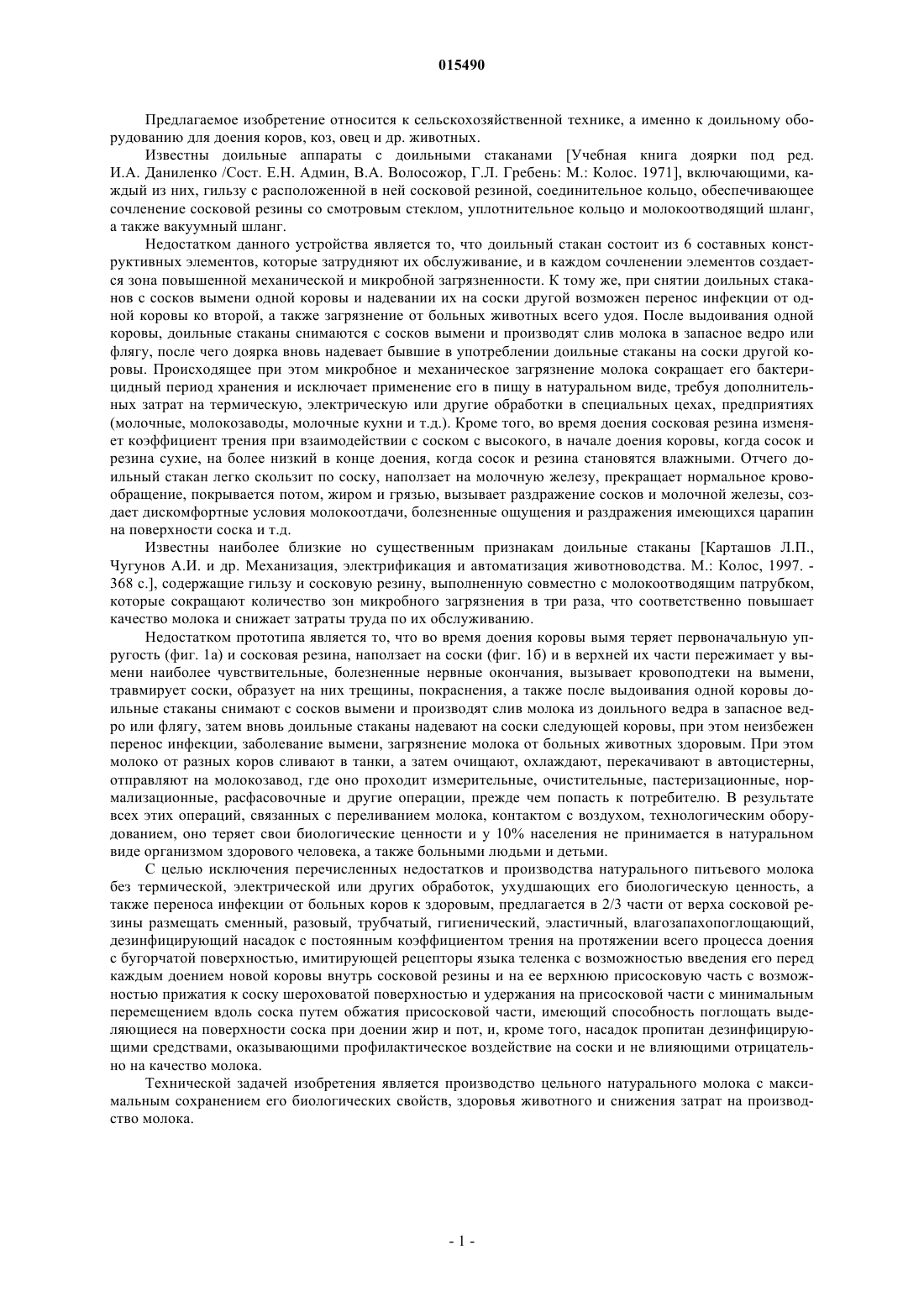

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ЕВРАЗИЙСКОМУ ПАТЕНТУ Дата публикации и выдачи патента Предлагаемое изобретение относится к сельскохозяйственной технике, а именно к доильному оборудованию для доения коров, коз, овец и др. животных. Доильный стакан, содержащий прочную гильзу с расположенной в ней эластичной сосковой резиной с присоском и молокоотводящий шланг, отличающийся тем, что в 2/3 части от верха сосковой резины размещается сменный,разовый, трубчатый, гигиенический, эластичный, влагозапахопоглощающий, дезинфицирующий насадок с бугорчатой поверхностью, имитирующей рецепторы языка теленка, имеющий способность поглощать выделяющиеся на поверхности соска при доении жир и пот и заворачиваться на присосковой части, удерживаясь на ней.(71)(73) Заявитель и патентовладелец: ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ "САРАТОВСКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ УНИВЕРСИТЕТ ИМЕНИ Н.И. ВАВИЛОВА" (RU) 015490 Предлагаемое изобретение относится к сельскохозяйственной технике, а именно к доильному оборудованию для доения коров, коз, овец и др. животных. Известны доильные аппараты с доильными стаканами [Учебная книга доярки под ред. И.А. Даниленко /Сост. Е.Н. Админ, В.А. Волосожор, Г.Л. Гребень: М.: Колос. 1971], включающими, каждый из них, гильзу с расположенной в ней сосковой резиной, соединительное кольцо, обеспечивающее сочленение сосковой резины со смотровым стеклом, уплотнительное кольцо и молокоотводящий шланг,а также вакуумный шланг. Недостатком данного устройства является то, что доильный стакан состоит из 6 составных конструктивных элементов, которые затрудняют их обслуживание, и в каждом сочленении элементов создается зона повышенной механической и микробной загрязненности. К тому же, при снятии доильных стаканов с сосков вымени одной коровы и надевании их на соски другой возможен перенос инфекции от одной коровы ко второй, а также загрязнение от больных животных всего удоя. После выдоивания одной коровы, доильные стаканы снимаются с сосков вымени и производят слив молока в запасное ведро или флягу, после чего доярка вновь надевает бывшие в употреблении доильные стаканы на соски другой коровы. Происходящее при этом микробное и механическое загрязнение молока сокращает его бактерицидный период хранения и исключает применение его в пищу в натуральном виде, требуя дополнительных затрат на термическую, электрическую или другие обработки в специальных цехах, предприятиях(молочные, молокозаводы, молочные кухни и т.д.). Кроме того, во время доения сосковая резина изменяет коэффициент трения при взаимодействии с соском с высокого, в начале доения коровы, когда сосок и резина сухие, на более низкий в конце доения, когда сосок и резина становятся влажными. Отчего доильный стакан легко скользит по соску, наползает на молочную железу, прекращает нормальное кровообращение, покрывается потом, жиром и грязью, вызывает раздражение сосков и молочной железы, создает дискомфортные условия молокоотдачи, болезненные ощущения и раздражения имеющихся царапин на поверхности соска и т.д. Известны наиболее близкие но существенным признакам доильные стаканы [Карташов Л.П.,Чугунов А.И. и др. Механизация, электрификация и автоматизация животноводства. М.: Колос, 1997. 368 с.], содержащие гильзу и сосковую резину, выполненную совместно с молокоотводящим патрубком,которые сокращают количество зон микробного загрязнения в три раза, что соответственно повышает качество молока и снижает затраты труда по их обслуживанию. Недостатком прототипа является то, что во время доения коровы вымя теряет первоначальную упругость (фиг. 1 а) и сосковая резина, наползает на соски (фиг. 1 б) и в верхней их части пережимает у вымени наиболее чувствительные, болезненные нервные окончания, вызывает кровоподтеки на вымени,травмирует соски, образует на них трещины, покраснения, а также после выдоивания одной коровы доильные стаканы снимают с сосков вымени и производят слив молока из доильного ведра в запасное ведро или флягу, затем вновь доильные стаканы надевают на соски следующей коровы, при этом неизбежен перенос инфекции, заболевание вымени, загрязнение молока от больных животных здоровым. При этом молоко от разных коров сливают в танки, а затем очищают, охлаждают, перекачивают в автоцистерны,отправляют на молокозавод, где оно проходит измерительные, очистительные, пастеризационные, нормализационные, расфасовочные и другие операции, прежде чем попасть к потребителю. В результате всех этих операций, связанных с переливанием молока, контактом с воздухом, технологическим оборудованием, оно теряет свои биологические ценности и у 10% населения не принимается в натуральном виде организмом здорового человека, а также больными людьми и детьми. С целью исключения перечисленных недостатков и производства натурального питьевого молока без термической, электрической или других обработок, ухудшающих его биологическую ценность, а также переноса инфекции от больных коров к здоровым, предлагается в 2/3 части от верха сосковой резины размещать сменный, разовый, трубчатый, гигиенический, эластичный, влагозапахопоглощающий,дезинфицирующий насадок с постоянным коэффициентом трения на протяжении всего процесса доения с бугорчатой поверхностью, имитирующей рецепторы языка теленка с возможностью введения его перед каждым доением новой коровы внутрь сосковой резины и на ее верхнюю присосковую часть с возможностью прижатия к соску шероховатой поверхностью и удержания на присосковой части с минимальным перемещением вдоль соска путем обжатия присосковой части, имеющий способность поглощать выделяющиеся на поверхности соска при доении жир и пот, и, кроме того, насадок пропитан дезинфицирующими средствами, оказывающими профилактическое воздействие на соски и не влияющими отрицательно на качество молока. Технической задачей изобретения является производство цельного натурального молока с максимальным сохранением его биологических свойств, здоровья животного и снижения затрат на производство молока.-1 015490 Поставленная задача достигается (фиг. 1-3) в доильный стакан, содержащий прочную гильзу, с расположенной в ней эластичной сосковой резиной с присоском и молокоотводящим патрубком, где согласно изобретению в 2/3 части от верха сосковой резины размещается сменный, разовый, трубчатый,гигиенический, эластичный, дезинфицирующий, влагозапахопоглощающий насадок с бугорчатой поверхностью, имитирующей рецепторы языка теленка, имеющий способность поглощать выделяющиеся на поверхности соска при доении жир и пот и заворачиваться на присосковой части, удерживаясь на ней. Оригинальность предлагаемого изобретения заключается в том, что в 2/3 части от верха сосковой резины размещается сменный, разовый, трубчатый, гигиенический, эластичный, влагозапахопоглощающий насадок с бугорчатой поверхностью, имитирующей рецепторы языка теленка, имеющий способность поглощать выделяющиеся на поверхности соска при доении жир и пот и заворачиваться на присосковой части, удерживаясь на ней. Перечень фигур На фиг. 1 представлена схема молочной железы коровы: а - перед доением; б - после доения. На фиг. 2 представлен насадок гигиенический: 1 - насадок в развернутой форме; 2 - оробка с комплектом гигиенических насадков. На фиг. 3 представлена схема подготовленного к работе гигиенического насадка: 1 - гигиенический насадок; 3 - сосковая резина; 4 - гильза доильного стакана; 5 - присосковая часть сосковой резины. Работа доильного стакана. Из коробки 2 (фиг. 2) берут гигиенический насадок 1 и вертикально вставляется внутрь сосковой резины 3 (фиг. 3) на 2/3 ее длины. Выступающую часть гигиенической насадки растягивают от отверстия и заворачивают на присосковую часть 5 сосковой резины. Собирают в руки четыре доильных стакана 4(на фиг. не показаны) и надевают на соски (фиг. 1 а) упругой молочной железы согласно принятой очередности. После окончания доения отключают вакуум и снимают с сосков одрябшего вымени (фиг. 1 б) доильные стаканы, сворачивают с присосковой части гигиенический насадок 1 к центру отверстия и вынимают оставшуюся его часть из сосковой резины 3. Отработанные насадки можно сбрасывать в навозный канал или при неблагополучном стаде утилизировать. Технико-экономическая оценка изобретения. В результате внедрения изобретения уменьшится заболевание молочной железы и сосков у животных, сократится выбраковка коров на 20-25 %, при этом повысится качество молока и снизятся затраты на его первичную обработку на 10-20%, что сделает производство молока конкурентоспособным, а животноводческие хозяйства прибыльными. ФОРМУЛА ИЗОБРЕТЕНИЯ Доильный стакан, содержащий корпус в виде прочной гильзы с расположенной в нем эластичной сосковой трубкой из резины с присоском сверху и молокоотводящим патрубком снизу, отличающийся тем, что внутри сосковой трубки размещен разовый, гигиенический, дезинфицирующий, влагозапахопоглощающий насадок в виде эластичного трубчатого участка с бугорчатой внутренней поверхностью,имитирующей рецепторы языка теленка, имеющий способность поглощать выделяющиеся на поверхности соска при доении жир и пот, при этом верхняя часть насадка завернута на присосковой части и удерживается на ней, причем насадок занимает 2/3 длины от верха сосковой трубки. Молочная железа (вымя) коровы: а - перед доением; б - после доения
