Гидравлический отключающий блок прямого действия, наделенный функцией принятия решения “по большинству”

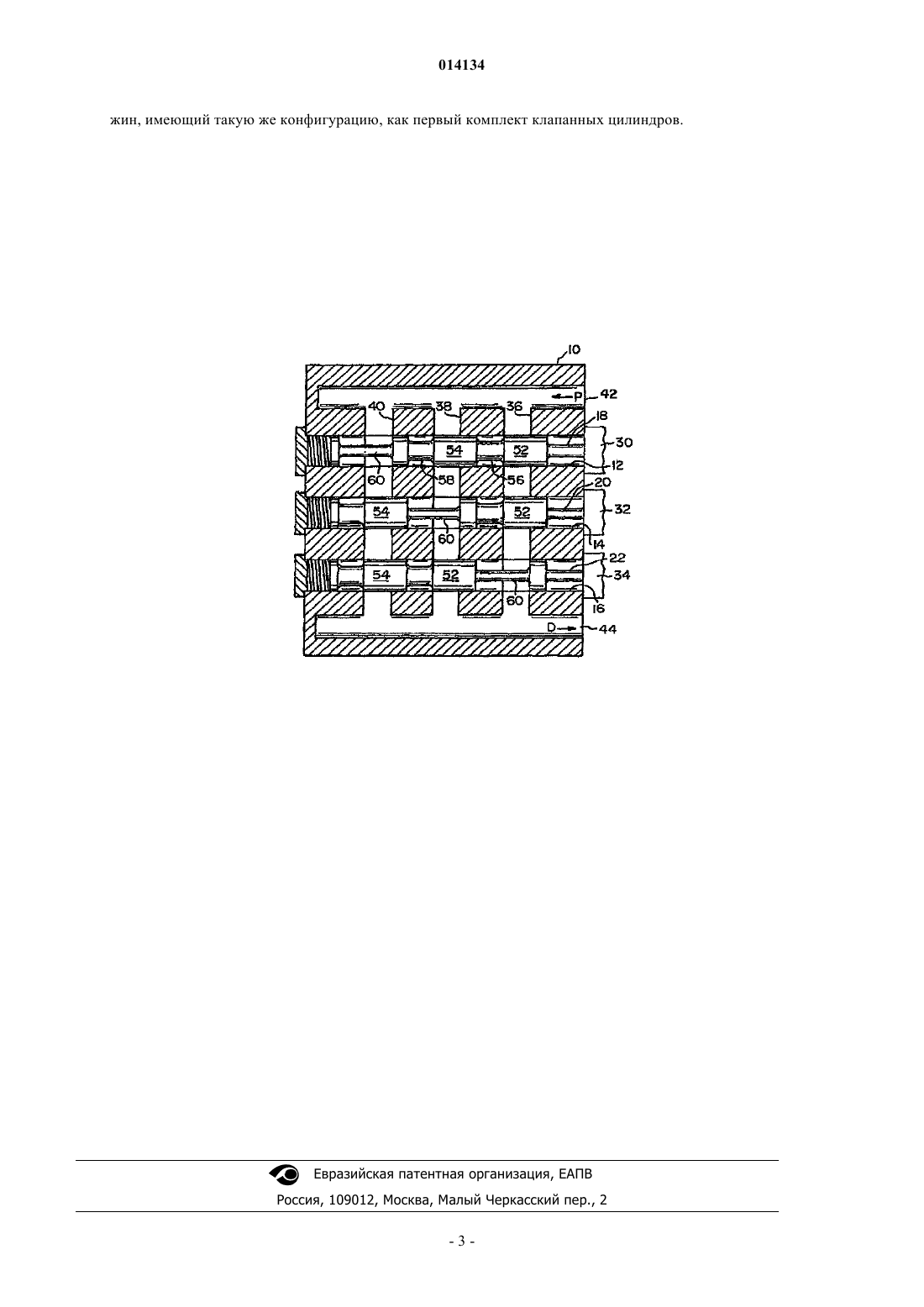

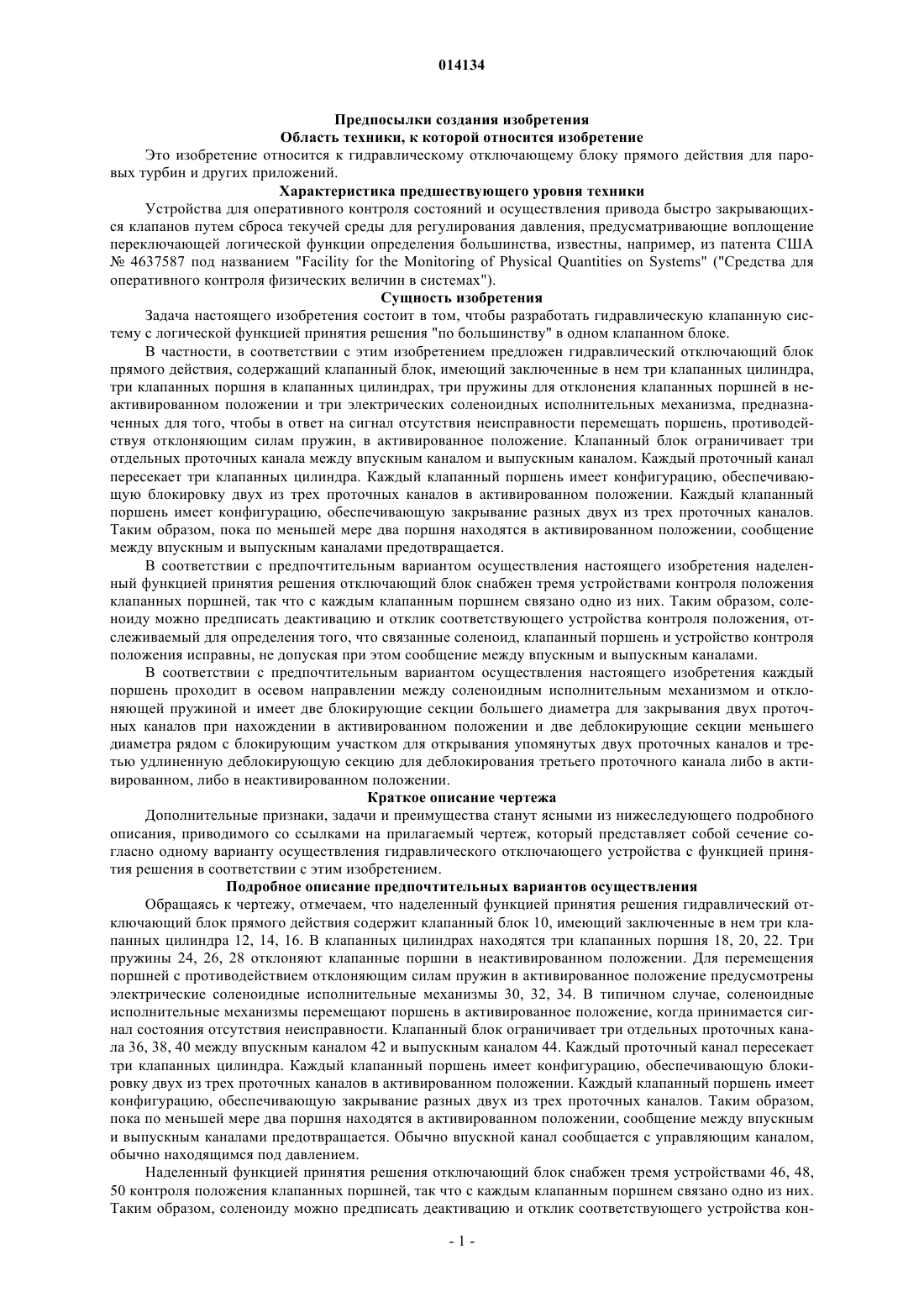

ГИДРАВЛИЧЕСКИЙ ОТКЛЮЧАЮЩИЙ БЛОК ПРЯМОГО ДЕЙСТВИЯ, НАДЕЛЕННЫЙ ФУНКЦИЕЙ ПРИНЯТИЯ РЕШЕНИЯ "ПО БОЛЬШИНСТВУ" В изобретении предложенный гидравлический отключающий блок прямого действия, наделенный функцией принятия решения, ограничивает три отдельных проточных канала между впускным каналом и выпускным каналом. Каждый проточный канал пересекается клапанным цилиндром. Клапанные поршни каждого клапанного цилиндра имеют конфигурации, обеспечивающие блокировку двух из трех проточных каналов в активированном положении. Пока по меньшей мере два поршня находятся в активированном положении, сообщение между впускным и выпускным каналами предотвращается, тем самым обеспечивая гидравлическую клапанную систему,наделенную логической функцией принятия решения по большинству. 014134 Предпосылки создания изобретения Область техники, к которой относится изобретение Это изобретение относится к гидравлическому отключающему блоку прямого действия для паровых турбин и других приложений. Характеристика предшествующего уровня техники Устройства для оперативного контроля состояний и осуществления привода быстро закрывающихся клапанов путем сброса текучей среды для регулирования давления, предусматривающие воплощение переключающей логической функции определения большинства, известны, например, из патента США 4637587 под названием "Facility for the Monitoring of Physical Quantities on Systems" ("Средства для оперативного контроля физических величин в системах"). Сущность изобретения Задача настоящего изобретения состоит в том, чтобы разработать гидравлическую клапанную систему с логической функцией принятия решения "по большинству" в одном клапанном блоке. В частности, в соответствии с этим изобретением предложен гидравлический отключающий блок прямого действия, содержащий клапанный блок, имеющий заключенные в нем три клапанных цилиндра,три клапанных поршня в клапанных цилиндрах, три пружины для отклонения клапанных поршней в неактивированном положении и три электрических соленоидных исполнительных механизма, предназначенных для того, чтобы в ответ на сигнал отсутствия неисправности перемещать поршень, противодействуя отклоняющим силам пружин, в активированное положение. Клапанный блок ограничивает три отдельных проточных канала между впускным каналом и выпускным каналом. Каждый проточный канал пересекает три клапанных цилиндра. Каждый клапанный поршень имеет конфигурацию, обеспечивающую блокировку двух из трех проточных каналов в активированном положении. Каждый клапанный поршень имеет конфигурацию, обеспечивающую закрывание разных двух из трех проточных каналов. Таким образом, пока по меньшей мере два поршня находятся в активированном положении, сообщение между впускным и выпускным каналами предотвращается. В соответствии с предпочтительным вариантом осуществления настоящего изобретения наделенный функцией принятия решения отключающий блок снабжен тремя устройствами контроля положения клапанных поршней, так что с каждым клапанным поршнем связано одно из них. Таким образом, соленоиду можно предписать деактивацию и отклик соответствующего устройства контроля положения, отслеживаемый для определения того, что связанные соленоид, клапанный поршень и устройство контроля положения исправны, не допуская при этом сообщение между впускным и выпускным каналами. В соответствии с предпочтительным вариантом осуществления настоящего изобретения каждый поршень проходит в осевом направлении между соленоидным исполнительным механизмом и отклоняющей пружиной и имеет две блокирующие секции большего диаметра для закрывания двух проточных каналов при нахождении в активированном положении и две деблокирующие секции меньшего диаметра рядом с блокирующим участком для открывания упомянутых двух проточных каналов и третью удлиненную деблокирующую секцию для деблокирования третьего проточного канала либо в активированном, либо в неактивированном положении. Краткое описание чертежа Дополнительные признаки, задачи и преимущества станут ясными из нижеследующего подробного описания, приводимого со ссылками на прилагаемый чертеж, который представляет собой сечение согласно одному варианту осуществления гидравлического отключающего устройства с функцией принятия решения в соответствии с этим изобретением. Подробное описание предпочтительных вариантов осуществления Обращаясь к чертежу, отмечаем, что наделенный функцией принятия решения гидравлический отключающий блок прямого действия содержит клапанный блок 10, имеющий заключенные в нем три клапанных цилиндра 12, 14, 16. В клапанных цилиндрах находятся три клапанных поршня 18, 20, 22. Три пружины 24, 26, 28 отклоняют клапанные поршни в неактивированном положении. Для перемещения поршней с противодействием отклоняющим силам пружин в активированное положение предусмотрены электрические соленоидные исполнительные механизмы 30, 32, 34. В типичном случае, соленоидные исполнительные механизмы перемещают поршень в активированное положение, когда принимается сигнал состояния отсутствия неисправности. Клапанный блок ограничивает три отдельных проточных канала 36, 38, 40 между впускным каналом 42 и выпускным каналом 44. Каждый проточный канал пересекает три клапанных цилиндра. Каждый клапанный поршень имеет конфигурацию, обеспечивающую блокировку двух из трех проточных каналов в активированном положении. Каждый клапанный поршень имеет конфигурацию, обеспечивающую закрывание разных двух из трех проточных каналов. Таким образом,пока по меньшей мере два поршня находятся в активированном положении, сообщение между впускным и выпускным каналами предотвращается. Обычно впускной канал сообщается с управляющим каналом,обычно находящимся под давлением. Наделенный функцией принятия решения отключающий блок снабжен тремя устройствами 46, 48,50 контроля положения клапанных поршней, так что с каждым клапанным поршнем связано одно из них. Таким образом, соленоиду можно предписать деактивацию и отклик соответствующего устройства кон-1 014134 троля положения, отслеживаемый для определения того, что связанные соленоид, клапанный поршень и устройство контроля положения исправны, не допуская при этом сообщение между впускным и выпускным каналами. Как показано на чертеже, каждый поршень 18, 20, 22 проходит в осевом направлении между соленоидным исполнительным механизмом и отклоняющей пружиной. Каждый поршень имеет две блокирующие секции 52, 54 большего диаметра для закрывания двух проточных каналов при нахождении в активированном положении и две деблокирующие секции 56, 58 меньшего диаметра рядом с блокирующим участком для открывания упомянутых двух проточных каналов и третью удлиненную деблокирующую секцию для деблокирования третьего проточного канала на другом активированном или неактивированном участке. Как показано на чертеже предпочтительного варианта осуществления, три клапанных цилиндра имеют параллельные оси, отстоящие друг от друга. Три проточных канала между впускным и выпускным каналами имеют участки, пересекающие клапанные цилиндры, которые имеют параллельные оси,отстоящие друг от друга. Оси клапанных цилиндров и проточных каналов между впускным и выпускным каналами перпендикулярны. Отклоняющие пружины находятся на противоположных осевых концах клапанных цилиндров. Соленоиды выровнены на одной грани клапанного блока. Подробно охарактеризовав свое изобретение в соответствии с конкретными требованиями патентного законодательства, авторы отмечают, что объем желаемой защиты патентом на изобретение определен в нижеследующей формуле изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Наделенный функцией принятия решения гидравлический отключающий блок прямого действия,содержащий клапанный блок, имеющий заключенные в нем три клапанных цилиндра,три клапанных поршня в клапанных цилиндрах,три пружины для отклонения клапанных поршней в неактивированном положении,три электрических соленоидных исполнительных механизма, предназначенных для того, чтобы в ответ на сигнал отсутствия неисправности перемещать поршень, противодействуя отклоняющим силам пружин, в активированное положение,при этом клапанный блок ограничивает три отдельных проточных канала между впускным каналом и выпускным каналом, а каждый проточный канал пересекает три клапанных цилиндра,при этом каждый клапанный поршень имеет конфигурацию, обеспечивающую блокировку двух из трех проточных каналов в активированном положении, а каждый клапанный поршень имеет конфигурацию, обеспечивающую закрывание разных двух из трех проточных каналов,вследствие чего, пока по меньшей мере два поршня находятся в активированном положении, сообщение между впускным и выпускным каналами предотвращается. 2. Блок по п.1, содержащий три устройства контроля положения клапанных поршней, так что с каждым клапанным поршнем связано одно из них, вследствие чего соленоиду можно предписать деактивацию и отклик соответствующего устройства контроля положения, отслеживаемый для определения того,что связанные соленоид, клапанный поршень и устройство контроля положения исправны, не допуская при этом сообщение между впускным и выпускным каналами. 3. Блок по п.1, в котором три клапанных цилиндра имеют параллельные оси, отстоящие друг от друга. 4. Блок по любому из пп.1-3, в котором три проточных канала между впускным и выпускным каналами имеют участки, пересекающие клапанные цилиндры, которые имеют параллельные оси, отстоящие друг от друга. 5. Блок по п.4, в котором оси клапанных цилиндров и проточных каналов между впускным и выпускным каналами перпендикулярны. 6. Блок по п.1, в котором отклоняющие пружины находятся на противоположных осевых концах клапанных цилиндров. 7. Блок по п.1, в котором соленоиды выровнены на одной грани клапанного блока. 8. Блок по п.1, в котором впускной канал сообщается с управляющим каналом, обычно находящимся под давлением. 9. Блок по п.1, в котором каждый поршень проходит в осевом направлении между соленоидным исполнительным механизмом и отклоняющей пружиной и имеет две блокирующие секции большего диаметра для закрывания двух проточных каналов при нахождении в активированном положении, две деблокирующие секции меньшего диаметра рядом с блокирующим участком для открывания упомянутых двух проточных каналов и третью удлиненную деблокирующую секцию для деблокирования третьего проточного канала либо в активированном, либо в неактивированном положении. 10. Блок по п.1, имеющий по меньшей мере один дополнительный комплект из трех клапанных цилиндров и связанных с ними поршней, соленоидных исполнительных механизмов и отклоняющих пру-2 014134 жин, имеющий такую же конфигурацию, как первый комплект клапанных цилиндров.
