Доильная установка

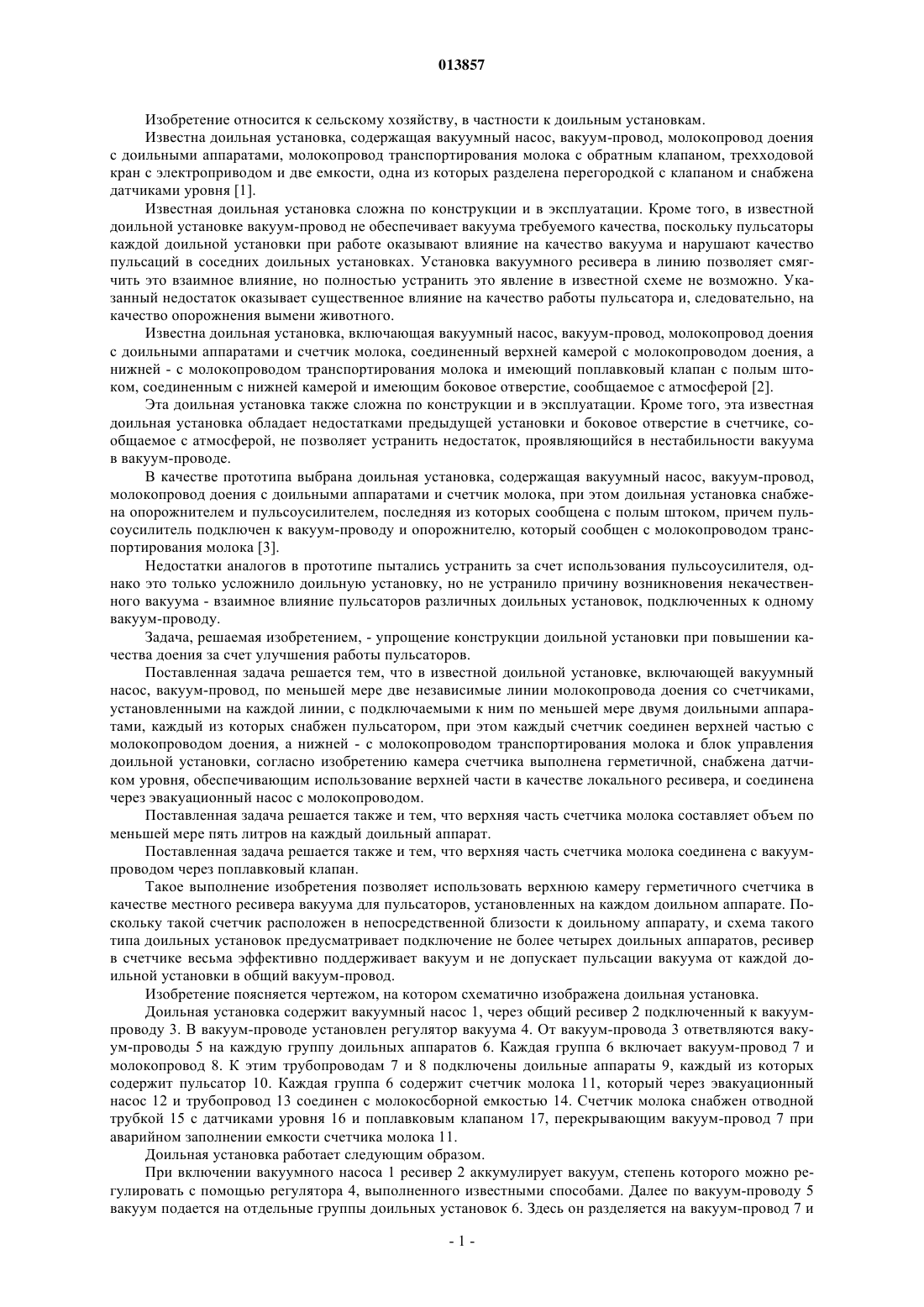

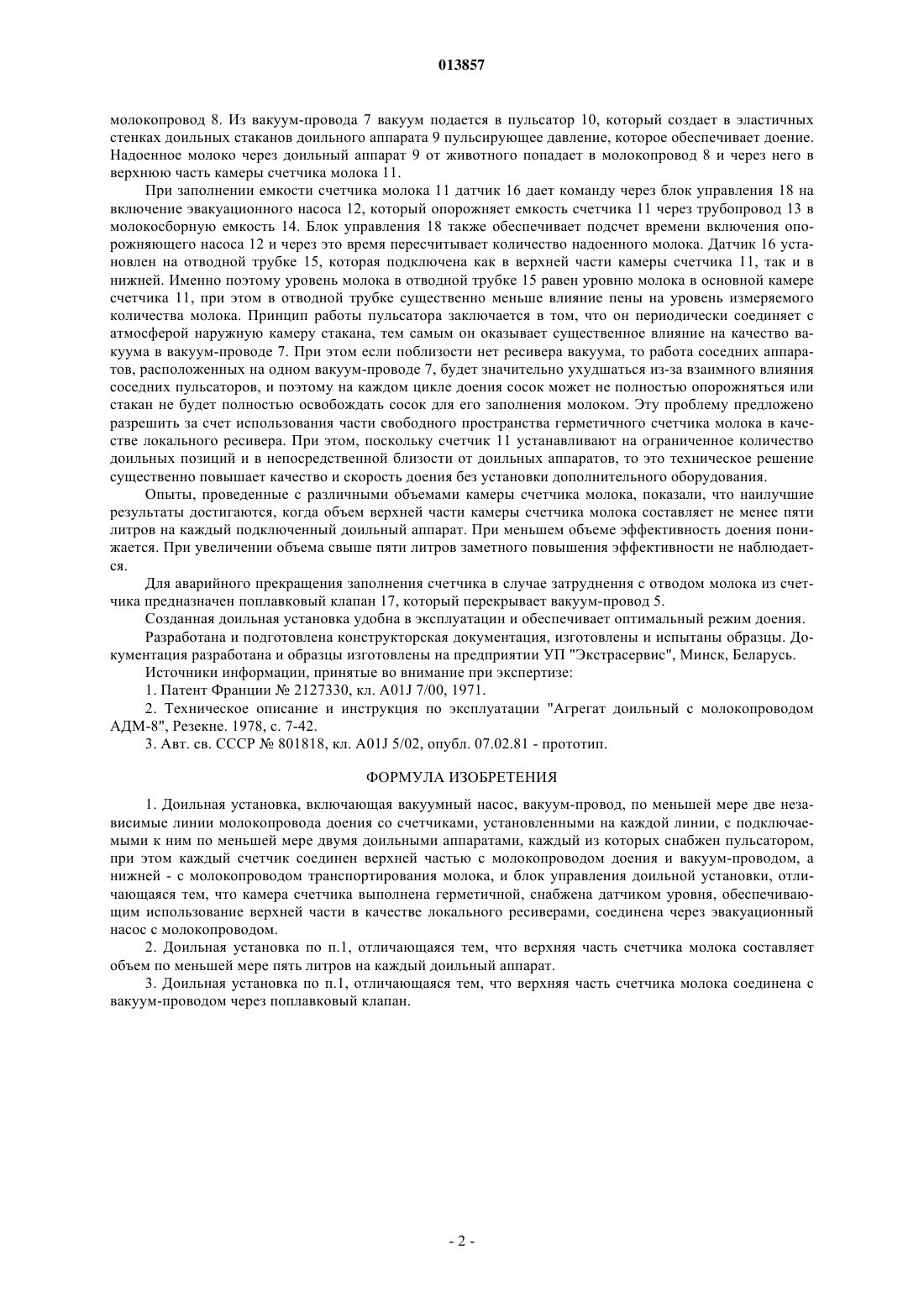

Астапенко Игорь Васильевич, Андреев Андрей Игоревич (BY) Изобретение относится к сельскому хозяйству, в частности к доильным установкам. Задача, решаемая изобретением - упрощение конструкции доильной установки при повышении качества доения за счет улучшения работы пульсаторов. Поставленная задача решается тем, что камера счетчика выполнена герметичной, снабжена датчиком уровня, обеспечивающим использование верхней части в качестве локального ресиверами, соединена через эвакуационный насос с молокопроводом. Имеются и другие отличия от прототипа. Созданная доильная установка удобна в эксплуатации и обеспечивает оптимальный режим доения. Разработана и подготовлена конструкторская документация, изготовлены и испытаны образцы. Документация разработана на предприятии УП Экстрасервис, Минск, Беларусь. 013857 Изобретение относится к сельскому хозяйству, в частности к доильным установкам. Известна доильная установка, содержащая вакуумный насос, вакуум-провод, молокопровод доения с доильными аппаратами, молокопровод транспортирования молока с обратным клапаном, трехходовой кран с электроприводом и две емкости, одна из которых разделена перегородкой с клапаном и снабжена датчиками уровня [1]. Известная доильная установка сложна по конструкции и в эксплуатации. Кроме того, в известной доильной установке вакуум-провод не обеспечивает вакуума требуемого качества, поскольку пульсаторы каждой доильной установки при работе оказывают влияние на качество вакуума и нарушают качество пульсаций в соседних доильных установках. Установка вакуумного ресивера в линию позволяет смягчить это взаимное влияние, но полностью устранить это явление в известной схеме не возможно. Указанный недостаток оказывает существенное влияние на качество работы пульсатора и, следовательно, на качество опорожнения вымени животного. Известна доильная установка, включающая вакуумный насос, вакуум-провод, молокопровод доения с доильными аппаратами и счетчик молока, соединенный верхней камерой с молокопроводом доения, а нижней - с молокопроводом транспортирования молока и имеющий поплавковый клапан с полым штоком, соединенным с нижней камерой и имеющим боковое отверстие, сообщаемое с атмосферой [2]. Эта доильная установка также сложна по конструкции и в эксплуатации. Кроме того, эта известная доильная установка обладает недостатками предыдущей установки и боковое отверстие в счетчике, сообщаемое с атмосферой, не позволяет устранить недостаток, проявляющийся в нестабильности вакуума в вакуум-проводе. В качестве прототипа выбрана доильная установка, содержащая вакуумный насос, вакуум-провод,молокопровод доения с доильными аппаратами и счетчик молока, при этом доильная установка снабжена опорожнителем и пульсоусилителем, последняя из которых сообщена с полым штоком, причем пульсоусилитель подключен к вакуум-проводу и опорожнителю, который сообщен с молокопроводом транспортирования молока [3]. Недостатки аналогов в прототипе пытались устранить за счет использования пульсоусилителя, однако это только усложнило доильную установку, но не устранило причину возникновения некачественного вакуума - взаимное влияние пульсаторов различных доильных установок, подключенных к одному вакуум-проводу. Задача, решаемая изобретением, - упрощение конструкции доильной установки при повышении качества доения за счет улучшения работы пульсаторов. Поставленная задача решается тем, что в известной доильной установке, включающей вакуумный насос, вакуум-провод, по меньшей мере две независимые линии молокопровода доения со счетчиками,установленными на каждой линии, с подключаемыми к ним по меньшей мере двумя доильными аппаратами, каждый из которых снабжен пульсатором, при этом каждый счетчик соединен верхней частью с молокопроводом доения, а нижней - с молокопроводом транспортирования молока и блок управления доильной установки, согласно изобретению камера счетчика выполнена герметичной, снабжена датчиком уровня, обеспечивающим использование верхней части в качестве локального ресивера, и соединена через эвакуационный насос с молокопроводом. Поставленная задача решается также и тем, что верхняя часть счетчика молока составляет объем по меньшей мере пять литров на каждый доильный аппарат. Поставленная задача решается также и тем, что верхняя часть счетчика молока соединена с вакуумпроводом через поплавковый клапан. Такое выполнение изобретения позволяет использовать верхнюю камеру герметичного счетчика в качестве местного ресивера вакуума для пульсаторов, установленных на каждом доильном аппарате. Поскольку такой счетчик расположен в непосредственной близости к доильному аппарату, и схема такого типа доильных установок предусматривает подключение не более четырех доильных аппаратов, ресивер в счетчике весьма эффективно поддерживает вакуум и не допускает пульсации вакуума от каждой доильной установки в общий вакуум-провод. Изобретение поясняется чертежом, на котором схематично изображена доильная установка. Доильная установка содержит вакуумный насос 1, через общий ресивер 2 подключенный к вакуумпроводу 3. В вакуум-проводе установлен регулятор вакуума 4. От вакуум-провода 3 ответвляются вакуум-проводы 5 на каждую группу доильных аппаратов 6. Каждая группа 6 включает вакуум-провод 7 и молокопровод 8. К этим трубопроводам 7 и 8 подключены доильные аппараты 9, каждый из которых содержит пульсатор 10. Каждая группа 6 содержит счетчик молока 11, который через эвакуационный насос 12 и трубопровод 13 соединен с молокосборной емкостью 14. Счетчик молока снабжен отводной трубкой 15 с датчиками уровня 16 и поплавковым клапаном 17, перекрывающим вакуум-провод 7 при аварийном заполнении емкости счетчика молока 11. Доильная установка работает следующим образом. При включении вакуумного насоса 1 ресивер 2 аккумулирует вакуум, степень которого можно регулировать с помощью регулятора 4, выполненного известными способами. Далее по вакуум-проводу 5 вакуум подается на отдельные группы доильных установок 6. Здесь он разделяется на вакуум-провод 7 и-1 013857 молокопровод 8. Из вакуум-провода 7 вакуум подается в пульсатор 10, который создает в эластичных стенках доильных стаканов доильного аппарата 9 пульсирующее давление, которое обеспечивает доение. Надоенное молоко через доильный аппарат 9 от животного попадает в молокопровод 8 и через него в верхнюю часть камеры счетчика молока 11. При заполнении емкости счетчика молока 11 датчик 16 дает команду через блок управления 18 на включение эвакуационного насоса 12, который опорожняет емкость счетчика 11 через трубопровод 13 в молокосборную емкость 14. Блок управления 18 также обеспечивает подсчет времени включения опорожняющего насоса 12 и через это время пересчитывает количество надоенного молока. Датчик 16 установлен на отводной трубке 15, которая подключена как в верхней части камеры счетчика 11, так и в нижней. Именно поэтому уровень молока в отводной трубке 15 равен уровню молока в основной камере счетчика 11, при этом в отводной трубке существенно меньше влияние пены на уровень измеряемого количества молока. Принцип работы пульсатора заключается в том, что он периодически соединяет с атмосферой наружную камеру стакана, тем самым он оказывает существенное влияние на качество вакуума в вакуум-проводе 7. При этом если поблизости нет ресивера вакуума, то работа соседних аппаратов, расположенных на одном вакуум-проводе 7, будет значительно ухудшаться из-за взаимного влияния соседних пульсаторов, и поэтому на каждом цикле доения сосок может не полностью опорожняться или стакан не будет полностью освобождать сосок для его заполнения молоком. Эту проблему предложено разрешить за счет использования части свободного пространства герметичного счетчика молока в качестве локального ресивера. При этом, поскольку счетчик 11 устанавливают на ограниченное количество доильных позиций и в непосредственной близости от доильных аппаратов, то это техническое решение существенно повышает качество и скорость доения без установки дополнительного оборудования. Опыты, проведенные с различными объемами камеры счетчика молока, показали, что наилучшие результаты достигаются, когда объем верхней части камеры счетчика молока составляет не менее пяти литров на каждый подключенный доильный аппарат. При меньшем объеме эффективность доения понижается. При увеличении объема свыше пяти литров заметного повышения эффективности не наблюдается. Для аварийного прекращения заполнения счетчика в случае затруднения с отводом молока из счетчика предназначен поплавковый клапан 17, который перекрывает вакуум-провод 5. Созданная доильная установка удобна в эксплуатации и обеспечивает оптимальный режим доения. Разработана и подготовлена конструкторская документация, изготовлены и испытаны образцы. Документация разработана и образцы изготовлены на предприятии УП "Экстрасервис", Минск, Беларусь. Источники информации, принятые во внимание при экспертизе: 1. Патент Франции 2127330, кл. А 01J 7/00, 1971. 2. Техническое описание и инструкция по эксплуатации "Агрегат доильный с молокопроводом АДМ-8", Резекне. 1978, с. 7-42. 3. Авт. св. СССР 801818, кл. A01J 5/02, опубл. 07.02.81 - прототип. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Доильная установка, включающая вакуумный насос, вакуум-провод, по меньшей мере две независимые линии молокопровода доения со счетчиками, установленными на каждой линии, с подключаемыми к ним по меньшей мере двумя доильными аппаратами, каждый из которых снабжен пульсатором,при этом каждый счетчик соединен верхней частью с молокопроводом доения и вакуум-проводом, а нижней - с молокопроводом транспортирования молока, и блок управления доильной установки, отличающаяся тем, что камера счетчика выполнена герметичной, снабжена датчиком уровня, обеспечивающим использование верхней части в качестве локального ресиверами, соединена через эвакуационный насос с молокопроводом. 2. Доильная установка по п.1, отличающаяся тем, что верхняя часть счетчика молока составляет объем по меньшей мере пять литров на каждый доильный аппарат. 3. Доильная установка по п.1, отличающаяся тем, что верхняя часть счетчика молока соединена с вакуум-проводом через поплавковый клапан.
