Ленточный отвалообразователь

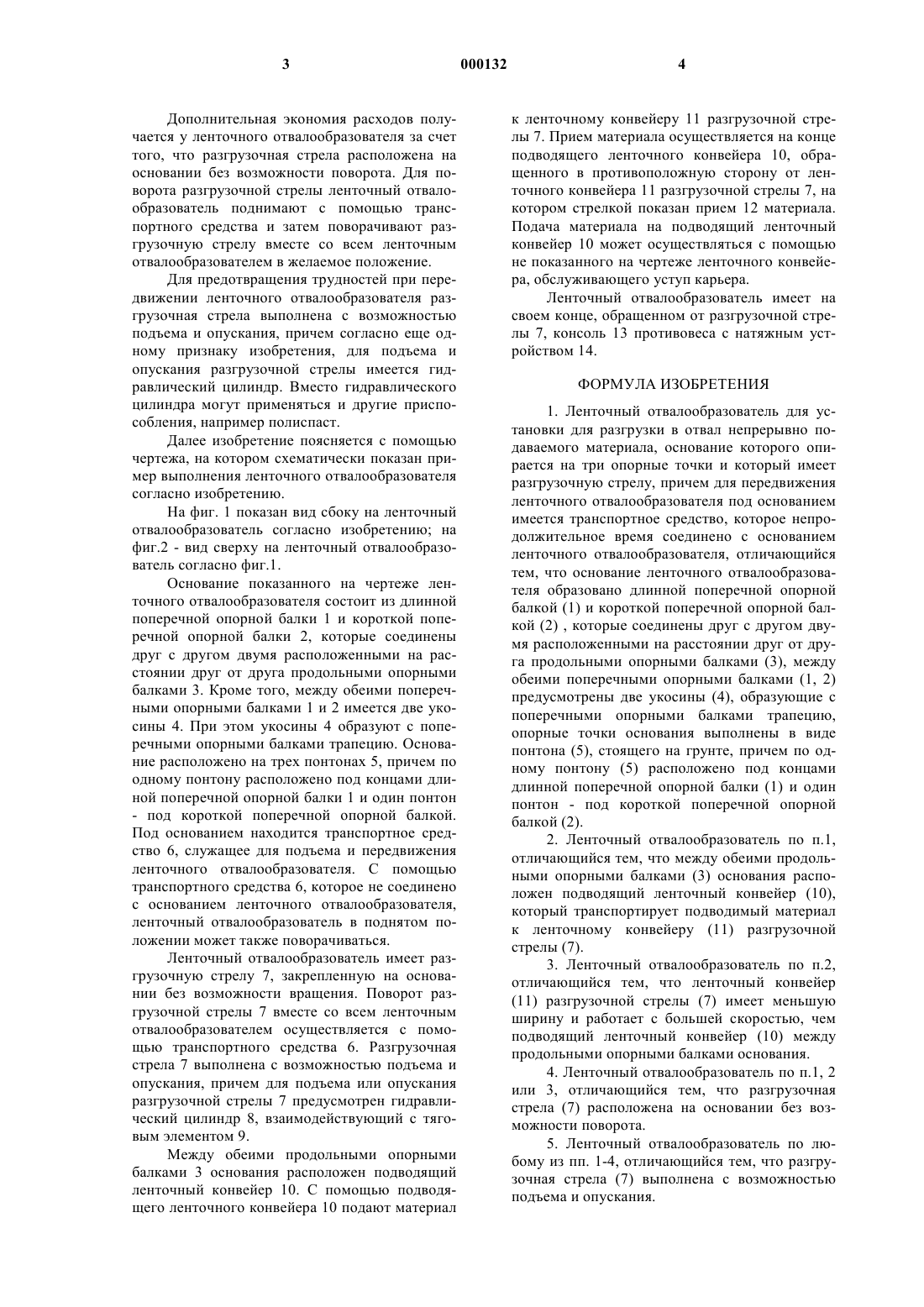

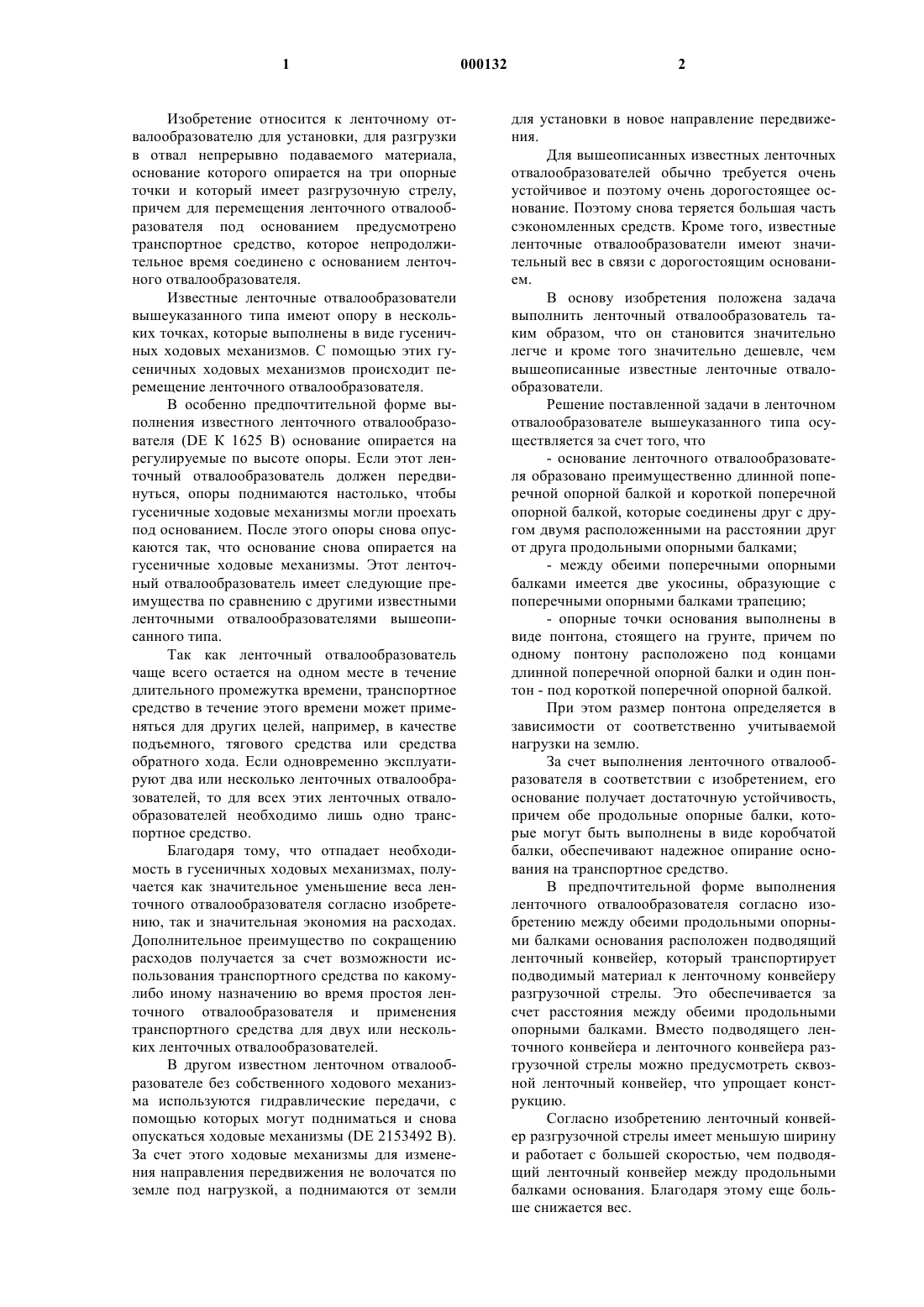

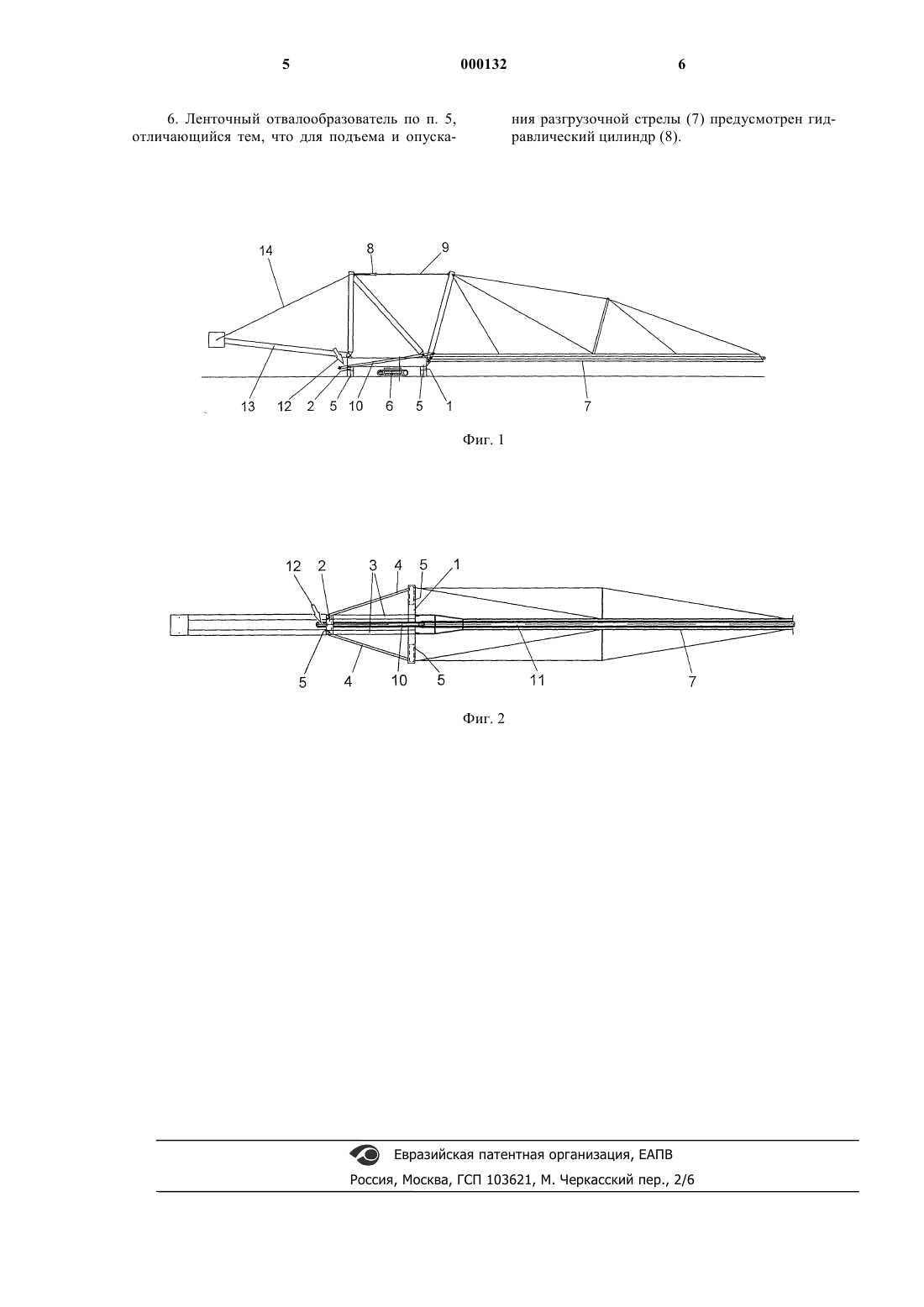

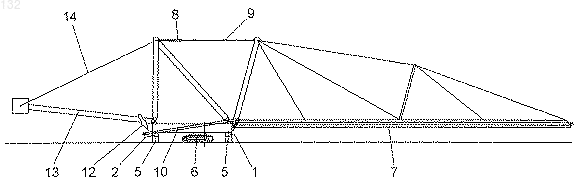

1 Изобретение относится к ленточному отвалообразователю для установки, для разгрузки в отвал непрерывно подаваемого материала,основание которого опирается на три опорные точки и который имеет разгрузочную стрелу,причем для перемещения ленточного отвалообразователя под основанием предусмотрено транспортное средство, которое непродолжительное время соединено с основанием ленточного отвалообразователя. Известные ленточные отвалообразователи вышеуказанного типа имеют опору в нескольких точках, которые выполнены в виде гусеничных ходовых механизмов. С помощью этих гусеничных ходовых механизмов происходит перемещение ленточного отвалообразователя. В особенно предпочтительной форме выполнения известного ленточного отвалообразователя (DE К 1625 В) основание опирается на регулируемые по высоте опоры. Если этот ленточный отвалообразователь должен передвинуться, опоры поднимаются настолько, чтобы гусеничные ходовые механизмы могли проехать под основанием. После этого опоры снова опускаются так, что основание снова опирается на гусеничные ходовые механизмы. Этот ленточный отвалообразователь имеет следующие преимущества по сравнению с другими известными ленточными отвалообразователями вышеописанного типа. Так как ленточный отвалообразователь чаще всего остается на одном месте в течение длительного промежутка времени, транспортное средство в течение этого времени может применяться для других целей, например, в качестве подъемного, тягового средства или средства обратного хода. Если одновременно эксплуатируют два или несколько ленточных отвалообразователей, то для всех этих ленточных отвалообразователей необходимо лишь одно транспортное средство. Благодаря тому, что отпадает необходимость в гусеничных ходовых механизмах, получается как значительное уменьшение веса ленточного отвалообразователя согласно изобретению, так и значительная экономия на расходах. Дополнительное преимущество по сокращению расходов получается за счет возможности использования транспортного средства по какомулибо иному назначению во время простоя ленточного отвалообразователя и применения транспортного средства для двух или нескольких ленточных отвалообразователей. В другом известном ленточном отвалообразователе без собственного ходового механизма используются гидравлические передачи, с помощью которых могут подниматься и снова опускаться ходовые механизмы (DE 2153492 В). За счет этого ходовые механизмы для изменения направления передвижения не волочатся по земле под нагрузкой, а поднимаются от земли 2 для установки в новое направление передвижения. Для вышеописанных известных ленточных отвалообразователей обычно требуется очень устойчивое и поэтому очень дорогостоящее основание. Поэтому снова теряется большая часть сэкономленных средств. Кроме того, известные ленточные отвалообразователи имеют значительный вес в связи с дорогостоящим основанием. В основу изобретения положена задача выполнить ленточный отвалообразователь таким образом, что он становится значительно легче и кроме того значительно дешевле, чем вышеописанные известные ленточные отвалообразователи. Решение поставленной задачи в ленточном отвалообразователе вышеуказанного типа осуществляется за счет того, что- основание ленточного отвалообразователя образовано преимущественно длинной поперечной опорной балкой и короткой поперечной опорной балкой, которые соединены друг с другом двумя расположенными на расстоянии друг от друга продольными опорными балками;- между обеими поперечными опорными балками имеется две укосины, образующие с поперечными опорными балками трапецию;- опорные точки основания выполнены в виде понтона, стоящего на грунте, причем по одному понтону расположено под концами длинной поперечной опорной балки и один понтон - под короткой поперечной опорной балкой. При этом размер понтона определяется в зависимости от соответственно учитываемой нагрузки на землю. За счет выполнения ленточного отвалообразователя в соответствии с изобретением, его основание получает достаточную устойчивость,причем обе продольные опорные балки, которые могут быть выполнены в виде коробчатой балки, обеспечивают надежное опирание основания на транспортное средство. В предпочтительной форме выполнения ленточного отвалообразователя согласно изобретению между обеими продольными опорными балками основания расположен подводящий ленточный конвейер, который транспортирует подводимый материал к ленточному конвейеру разгрузочной стрелы. Это обеспечивается за счет расстояния между обеими продольными опорными балками. Вместо подводящего ленточного конвейера и ленточного конвейера разгрузочной стрелы можно предусмотреть сквозной ленточный конвейер, что упрощает конструкцию. Согласно изобретению ленточный конвейер разгрузочной стрелы имеет меньшую ширину и работает с большей скоростью, чем подводящий ленточный конвейер между продольными балками основания. Благодаря этому еще больше снижается вес. 3 Дополнительная экономия расходов получается у ленточного отвалообразователя за счет того, что разгрузочная стрела расположена на основании без возможности поворота. Для поворота разгрузочной стрелы ленточный отвалообразователь поднимают с помощью транспортного средства и затем поворачивают разгрузочную стрелу вместе со всем ленточным отвалообразователем в желаемое положение. Для предотвращения трудностей при передвижении ленточного отвалообразователя разгрузочная стрела выполнена с возможностью подъема и опускания, причем согласно еще одному признаку изобретения, для подъема и опускания разгрузочной стрелы имеется гидравлический цилиндр. Вместо гидравлического цилиндра могут применяться и другие приспособления, например полиспаст. Далее изобретение поясняется с помощью чертежа, на котором схематически показан пример выполнения ленточного отвалообразователя согласно изобретению. На фиг. 1 показан вид сбоку на ленточный отвалообразователь согласно изобретению; на фиг.2 - вид сверху на ленточный отвалообразователь согласно фиг.1. Основание показанного на чертеже ленточного отвалообразователя состоит из длинной поперечной опорной балки 1 и короткой поперечной опорной балки 2, которые соединены друг с другом двумя расположенными на расстоянии друг от друга продольными опорными балками 3. Кроме того, между обеими поперечными опорными балками 1 и 2 имеется две укосины 4. При этом укосины 4 образуют с поперечными опорными балками трапецию. Основание расположено на трех понтонах 5, причем по одному понтону расположено под концами длиной поперечной опорной балки 1 и один понтон- под короткой поперечной опорной балкой. Под основанием находится транспортное средство 6, служащее для подъема и передвижения ленточного отвалообразователя. С помощью транспортного средства 6, которое не соединено с основанием ленточного отвалообразователя,ленточный отвалообразователь в поднятом положении может также поворачиваться. Ленточный отвалообразователь имеет разгрузочную стрелу 7, закрепленную на основании без возможности вращения. Поворот разгрузочной стрелы 7 вместе со всем ленточным отвалообразователем осуществляется с помощью транспортного средства 6. Разгрузочная стрела 7 выполнена с возможностью подъема и опускания, причем для подъема или опускания разгрузочной стрелы 7 предусмотрен гидравлический цилиндр 8, взаимодействующий с тяговым элементом 9. Между обеими продольными опорными балками 3 основания расположен подводящий ленточный конвейер 10. С помощью подводящего ленточного конвейера 10 подают материал 4 к ленточному конвейеру 11 разгрузочной стрелы 7. Прием материала осуществляется на конце подводящего ленточного конвейера 10, обращенного в противоположную сторону от ленточного конвейера 11 разгрузочной стрелы 7, на котором стрелкой показан прием 12 материала. Подача материала на подводящий ленточный конвейер 10 может осуществляться с помощью не показанного на чертеже ленточного конвейера, обслуживающего уступ карьера. Ленточный отвалообразователь имеет на своем конце, обращенном от разгрузочной стрелы 7, консоль 13 противовеса с натяжным устройством 14. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ленточный отвалообразователь для установки для разгрузки в отвал непрерывно подаваемого материала, основание которого опирается на три опорные точки и который имеет разгрузочную стрелу, причем для передвижения ленточного отвалообразователя под основанием имеется транспортное средство, которое непродолжительное время соединено с основанием ленточного отвалообразователя, отличающийся тем, что основание ленточного отвалообразователя образовано длинной поперечной опорной балкой (1) и короткой поперечной опорной балкой (2) , которые соединены друг с другом двумя расположенными на расстоянии друг от друга продольными опорными балками (3), между обеими поперечными опорными балками (1, 2) предусмотрены две укосины (4), образующие с поперечными опорными балками трапецию,опорные точки основания выполнены в виде понтона (5), стоящего на грунте, причем по одному понтону (5) расположено под концами длинной поперечной опорной балки (1) и один понтон - под короткой поперечной опорной балкой (2). 2. Ленточный отвалообразователь по п.1,отличающийся тем, что между обеими продольными опорными балками (3) основания расположен подводящий ленточный конвейер (10),который транспортирует подводимый материал к ленточному конвейеру (11) разгрузочной стрелы (7). 3. Ленточный отвалообразователь по п.2,отличающийся тем, что ленточный конвейер(11) разгрузочной стрелы (7) имеет меньшую ширину и работает с большей скоростью, чем подводящий ленточный конвейер (10) между продольными опорными балками основания. 4. Ленточный отвалообразователь по п.1, 2 или 3, отличающийся тем, что разгрузочная стрела (7) расположена на основании без возможности поворота. 5. Ленточный отвалообразователь по любому из пп. 1-4, отличающийся тем, что разгрузочная стрела (7) выполнена с возможностью подъема и опускания. 6. Ленточный отвалообразователь по п. 5,отличающийся тем, что для подъема и опуска 6 ния разгрузочной стрелы (7) предусмотрен гидравлический цилиндр (8).
