Способ отопления лестничного помещения

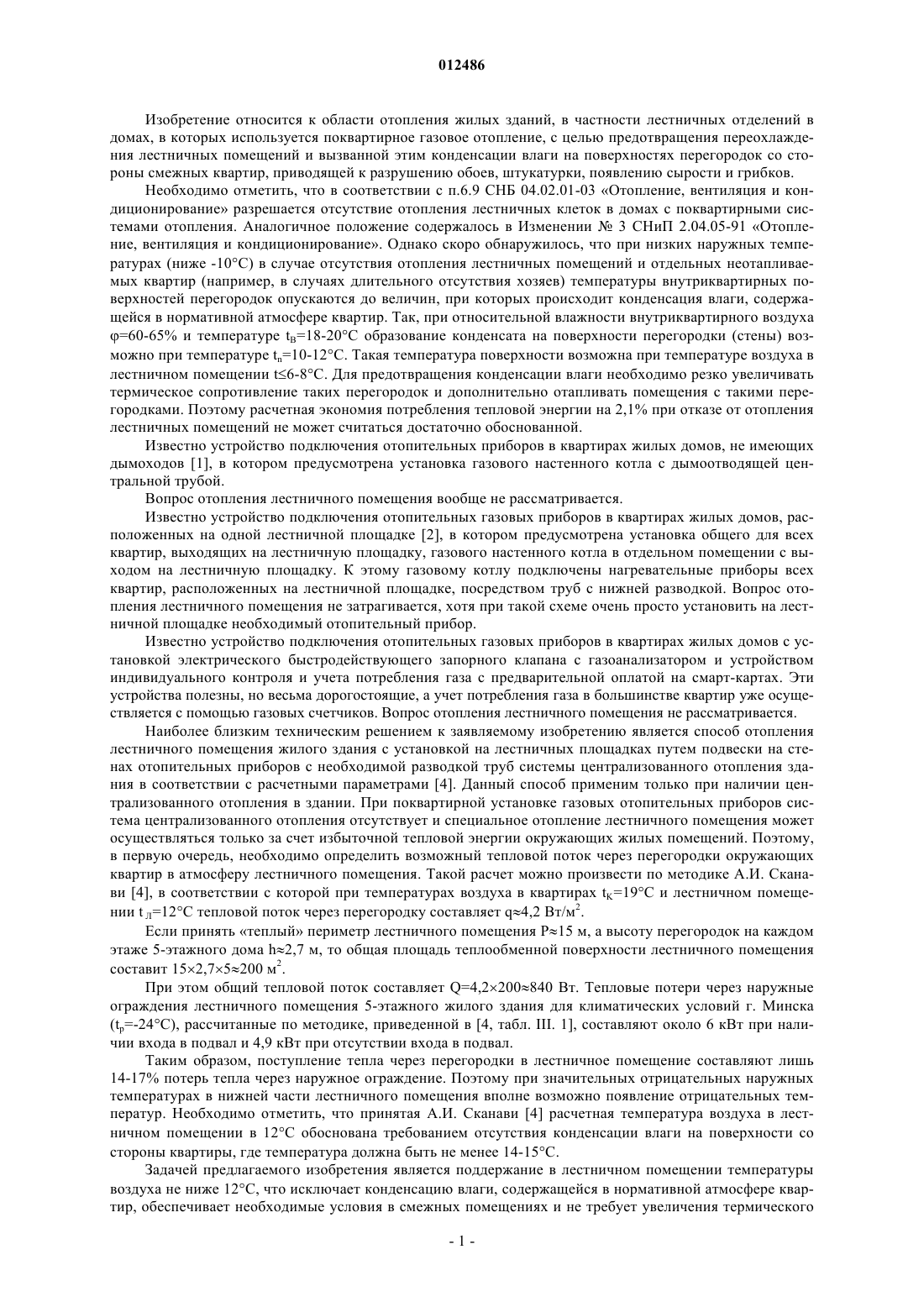

012486 Изобретение относится к области отопления жилых зданий, в частности лестничных отделений в домах, в которых используется поквартирное газовое отопление, с целью предотвращения переохлаждения лестничных помещений и вызванной этим конденсации влаги на поверхностях перегородок со стороны смежных квартир, приводящей к разрушению обоев, штукатурки, появлению сырости и грибков. Необходимо отметить, что в соответствии с п.6.9 СНБ 04.02.01-03 Отопление, вентиляция и кондиционирование разрешается отсутствие отопления лестничных клеток в домах с поквартирными системами отопления. Аналогичное положение содержалось в Изменении 3 СНиП 2.04.05-91 Отопление, вентиляция и кондиционирование. Однако скоро обнаружилось, что при низких наружных температурах (ниже -10 С) в случае отсутствия отопления лестничных помещений и отдельных неотапливаемых квартир (например, в случаях длительного отсутствия хозяев) температуры внутриквартирных поверхностей перегородок опускаются до величин, при которых происходит конденсация влаги, содержащейся в нормативной атмосфере квартир. Так, при относительной влажности внутриквартирного воздуха=60-65% и температуре tB=18-20 С образование конденсата на поверхности перегородки (стены) возможно при температуре tn=10-12 С. Такая температура поверхности возможна при температуре воздуха в лестничном помещении t6-8 С. Для предотвращения конденсации влаги необходимо резко увеличивать термическое сопротивление таких перегородок и дополнительно отапливать помещения с такими перегородками. Поэтому расчетная экономия потребления тепловой энергии на 2,1% при отказе от отопления лестничных помещений не может считаться достаточно обоснованной. Известно устройство подключения отопительных приборов в квартирах жилых домов, не имеющих дымоходов [1], в котором предусмотрена установка газового настенного котла с дымоотводящей центральной трубой. Вопрос отопления лестничного помещения вообще не рассматривается. Известно устройство подключения отопительных газовых приборов в квартирах жилых домов, расположенных на одной лестничной площадке [2], в котором предусмотрена установка общего для всех квартир, выходящих на лестничную площадку, газового настенного котла в отдельном помещении с выходом на лестничную площадку. К этому газовому котлу подключены нагревательные приборы всех квартир, расположенных на лестничной площадке, посредством труб с нижней разводкой. Вопрос отопления лестничного помещения не затрагивается, хотя при такой схеме очень просто установить на лестничной площадке необходимый отопительный прибор. Известно устройство подключения отопительных газовых приборов в квартирах жилых домов с установкой электрического быстродействующего запорного клапана с газоанализатором и устройством индивидуального контроля и учета потребления газа с предварительной оплатой на смарт-картах. Эти устройства полезны, но весьма дорогостоящие, а учет потребления газа в большинстве квартир уже осуществляется с помощью газовых счетчиков. Вопрос отопления лестничного помещения не рассматривается. Наиболее близким техническим решением к заявляемому изобретению является способ отопления лестничного помещения жилого здания с установкой на лестничных площадках путем подвески на стенах отопительных приборов с необходимой разводкой труб системы централизованного отопления здания в соответствии с расчетными параметрами [4]. Данный способ применим только при наличии централизованного отопления в здании. При поквартирной установке газовых отопительных приборов система централизованного отопления отсутствует и специальное отопление лестничного помещения может осуществляться только за счет избыточной тепловой энергии окружающих жилых помещений. Поэтому,в первую очередь, необходимо определить возможный тепловой поток через перегородки окружающих квартир в атмосферу лестничного помещения. Такой расчет можно произвести по методике А.И. Сканави [4], в соответствии с которой при температурах воздуха в квартирах tK=19 С и лестничном помещении t Л=12 С тепловой поток через перегородку составляет q4,2 Вт/м 2. Если принять теплый периметр лестничного помещения Р 15 м, а высоту перегородок на каждом этаже 5-этажного дома h2,7 м, то общая площадь теплообменной поверхности лестничного помещения составит 152,75200 м 2. При этом общий тепловой поток составляет Q=4,2200840 Вт. Тепловые потери через наружные ограждения лестничного помещения 5-этажного жилого здания для климатических условий г. Минска(tp=-24 С), рассчитанные по методике, приведенной в [4, табл. III. 1], составляют около 6 кВт при наличии входа в подвал и 4,9 кВт при отсутствии входа в подвал. Таким образом, поступление тепла через перегородки в лестничное помещение составляют лишь 14-17% потерь тепла через наружное ограждение. Поэтому при значительных отрицательных наружных температурах в нижней части лестничного помещения вполне возможно появление отрицательных температур. Необходимо отметить, что принятая А.И. Сканави [4] расчетная температура воздуха в лестничном помещении в 12 С обоснована требованием отсутствия конденсации влаги на поверхности со стороны квартиры, где температура должна быть не менее 14-15 С. Задачей предлагаемого изобретения является поддержание в лестничном помещении температуры воздуха не ниже 12 С, что исключает конденсацию влаги, содержащейся в нормативной атмосфере квартир, обеспечивает необходимые условия в смежных помещениях и не требует увеличения термического-1 012486 сопротивления перегородок при отсутствии отопительных приборов в лестничном помещении. Последнее объясняется повышенной опасностью замораживания системы квартирного отопления при поломке входных дверей в подъезд и неудобством расположения отопительных приборов, привязанных к геодезическому уровню системы отопления. Для достижения технического результата в соответствии с задачей изобретения авторами предлагается способ отопления лестничного помещения жилого здания, включающий установку квартирных отопительных газовых приборов с нижней разводкой труб, отличие которого в том, что дополнительно производят увеличение теплоотдачи с окружающих лестничное помещение поверхностей перегородок посредством их дополнительного обогрева. Для увеличения теплоотдачи с окружающих лестничное помещение поверхностей перегородок необходимо повысить температуру упомянутых перегородок, для чего производится их дополнительный обогрев. Под окружающими лестничное помещение поверхностями перегородок следует понимать те поверхности перегородок, которые обращены к лестничному помещению. Дополнительный обогрев перегородок производится преимущественно посредством использования квартирных отопительных газовых приборов, при этом производят повышение температуры либо всей обращенной к лестничному помещению поверхности перегородки между смежными квартирой и лестничным помещением, либо части поверхности упомянутой перегородки. Повышение температуры всей обращенной к лестничному помещению поверхности перегородки между смежными квартирой и лестничным помещением организуют за счет снижения термического сопротивления перегородки и повышения температуры воздуха в смежном квартирном помещении. Для повышения температуры части обращенной к лестничному помещению поверхности перегородки между смежными квартирой и лестничным помещением производят установку отопительных устройств путем их встраивания в контуры перегородки или размещения со стороны помещения квартиры. Соответственно применяются перегородочные отопительные панели, заменяющие часть перегородки между смежными квартирой и лестничной клеткой (встроенные в перегородку) или дополняющие упомянутую перегородку (примыкающие к ней). Практическая реализация предлагаемого способа поясняется при помощи фигуры, на которой представлены перегородочные примыкающие или встроенные бетонные отопительные панели с греющими элементами, соединенными либо по однотрубной схеме с замыкающим участком (а), либо по двухтрубной схеме (б), либо по бифилярной схеме (в). Применяемые перегородочные панели могут иметь как равную теплоотдачу в обе стороны - панели с двусторонней теплоотдачей, так и различную - панели с односторонней теплоотдачей. Для снижения термического сопротивления перегородки и нагревания всей упомянутой поверхности перегородки используют перегородочные панели с разной теплоотдачей в обе стороны [4], причем их обращают лицевой стороной к лестничному помещению. При этом лицевая сторона перегородочной панели определяет направление преобладающего теплового излучения - от квартиры в сторону смежного лестничного помещения. При расчетной максимальной температуре теплоносителя tT=85C, что характерно для настенных двухконтурных отопительных газовых аппаратов типа АОГВ 28 ЗП (с закрытой камерой сгорания) с номинальной тепловой мощностью до 28 кВт и КПД=92-93% [5], и температуре воздуха в лестничном помещении t Л=12 С лицевая теплоотдача панели размером 0,82=1,6 м 2 с учетом лучистого и конвективного теплообмена составляет примерно 1,1 кВт [4]. Для повышения температуры части обращенной к лестничному помещению поверхности перегородки между смежными квартирой и лестничным помещением организуют установку дополнительных отопительных устройств путем их встраивания в контуры перегородки по одной из схем на фигуре или размещения со стороны помещения квартиры, смежного с помещением лестничной клетки. Соответственно применяют один из следующих типов перегородочных отопительных панелей примыкающие или встроенные. Греющие элементы в упомянутых типах отопительных перегородочных панелей соединяют либо по однотрубной схеме с замыкающим участком (фиг. а), либо по двухтрубной схеме (фиг. б), либо по бифилярной схеме (фиг. в). Расположение перегородочных панелей лицевой стороной к лестничному помещению либо установка дополнительных отопительных устройств путем их встраивания в контуры перегородки, разделяющей помещения квартиры и лестничной клетки, или размещения со стороны помещения квартиры приводят к повышению температуры поверхностей перегородок, образующих лестничное помещение. Таким образом, увеличивается теплоотдача указанных перегородочных панелей и они служат отопительными панелями для упомянутых лестничных помещений. Учитывая определенный выше необходимый расход тепла (4,9-6,0 кВт) и естественную теплоотдачу перегородок в размере около 0,84 кВт, для поддержания необходимого теплового режима (+12 С) в лестничном помещении 5-этажного дома при минимальной наружной температуре достаточно 4 отопительных панелей. При этом 2 панели, присоединенные к системам отопления двух боковых квартир, располагают на 1-м этаже и 2 аналогичные панели - на 2-м этаже. Такое расположение отопительных панелей примерно совпадает с рекомендациями [6].-2 012486 Отопительные панели располагают на уровне нижней части перегородки относительно габаритов квартир, что обусловлено необходимостью обеспечения обогрева перегородки по всей высоте, уменьшения стратификации воздушной среды и нижней разводкой теплопроводов от газового отопительного прибора. Использование отработанного квартирного воздуха с температурой 18-20 С для отопления лестничного помещения не может быть рекомендовано по многим причинам, главной из которых является конденсация влаги на внутренних поверхностях наружных ограждений, межэтажных площадках, примыкающих к наружным стенам и т.п. Вопросы взаиморасчета жильцов за использованный для отопления лестничного помещения газ могут быть легко решены путем корректировки стоимости других услуг ЖКХ. Источники информации 1. Патент РФ 2001114802/06, МПК F24D 10/00 Устройство подключения отопительных газовых приборов в квартирах жилых домов, не имеющих дымоходов, 2001.05.29. Авт.: Сахаров В.И., Рябов Г.К. 2. Патент РФ 2001114881/06, МПК F24D 10/00 Устройство подключения отопительных газовых приборов в квартирах жилых домов, расположенных на одной лестничной площадке, 2001.05.30. Авт.: Сахаров В.И., Рябов Г.К. 3. Патент РФ 2001114879/06, МПК F24D 10/00 Устройство подключения отопительных газовых приборов в квартирах жилых домов, 2001.05.30. Авт.: Сахаров В.И., Рябов Г.К. 4. Сканави А.И. Отопление. М.: Стройиздат, 1988, 416 с. 5. Каталог компании Альфа-Калор. Мн., 2004, 16 с. 6. Щекин Р.В., Березовский В.А., Потапов В.А. Расчет систем центрального отопления. Киев: Вища школа, 1975, 216 с. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ отопления лестничного помещения жилого здания, включающий установку квартирных отопительных газовых приборов с нижней разводкой труб, отличающийся тем, что с целью дополнительного увеличения теплоотдачи от обращенной к лестничному помещению поверхности перегородки применяют либо перегородочные отопительные панели с разной теплоотдачей в обе стороны, причем их обращают стороной, определяющей направление преобладающего теплового излучения - от квартиры в сторону смежного лестничного помещения, либо устанавливают дополнительные отопительные устройства путем их встраивания в контуры перегородки или путем размещения со стороны помещения квартиры, смежного с помещением лестничной клетки. 2. Способ по п.1, отличающийся тем, что при увеличении теплоотдачи от обращенной к лестничному помещению поверхности перегородки применяют перегородочные отопительные панели, встроенные в указанную перегородку или примыкающие к ней. 3. Способ по п.1, отличающийся тем, что установку дополнительных отопительных устройств осуществляют посредством соединения греющих элементов либо по однотрубной схеме с замыкающим участком, либо по двухтрубной схеме, либо по бифилярной схеме. 4. Способ по п.1 или 2, отличающийся тем, что дополнительные перегородочные отопительные панели располагают на уровне нижней части перегородки со смежным лестничным помещением относительно габаритов квартир с целью обеспечения обогрева перегородки по всей высоте и уменьшения стратификации воздушной среды. 5. Способ по любому из пп.1-4, отличающийся тем, что расчет количества дополнительных отопительных панелей или устройств для лестничного помещения основывают на значениях тепловых потерь через наружные ограждения лестничного помещения и лицевой теплоотдачи одной отопительной перегородочной панели в зависимости от ее площади, мощности отопительного прибора и расчетной максимальной температуры его теплоносителя для конкретных климатических условий.
