Бон-сорбент

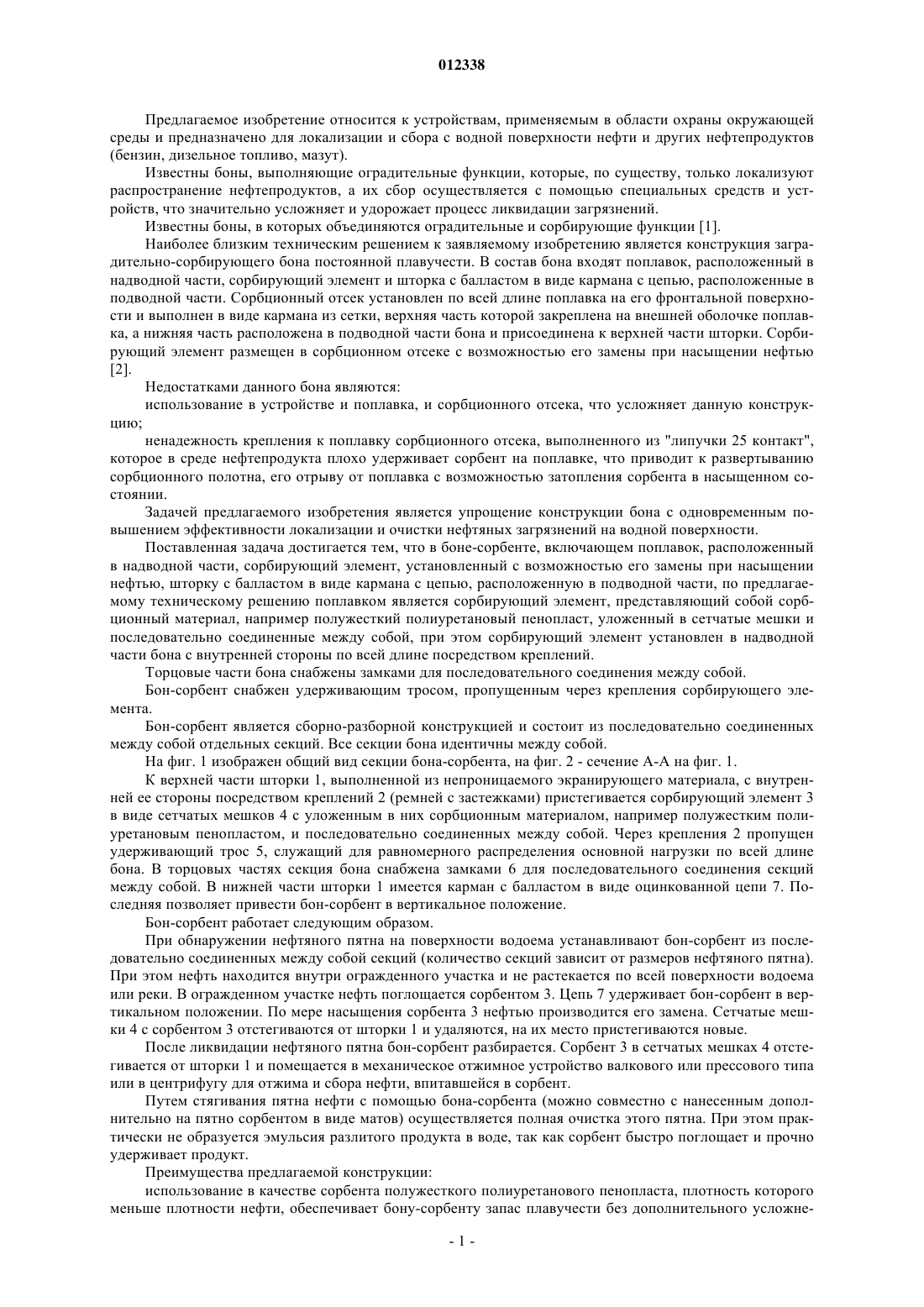

012338 Предлагаемое изобретение относится к устройствам, применяемым в области охраны окружающей среды и предназначено для локализации и сбора с водной поверхности нефти и других нефтепродуктов(бензин, дизельное топливо, мазут). Известны боны, выполняющие оградительные функции, которые, по существу, только локализуют распространение нефтепродуктов, а их сбор осуществляется с помощью специальных средств и устройств, что значительно усложняет и удорожает процесс ликвидации загрязнений. Известны боны, в которых объединяются оградительные и сорбирующие функции [1]. Наиболее близким техническим решением к заявляемому изобретению является конструкция заградительно-сорбирующего бона постоянной плавучести. В состав бона входят поплавок, расположенный в надводной части, сорбирующий элемент и шторка с балластом в виде кармана с цепью, расположенные в подводной части. Сорбционный отсек установлен по всей длине поплавка на его фронтальной поверхности и выполнен в виде кармана из сетки, верхняя часть которой закреплена на внешней оболочке поплавка, а нижняя часть расположена в подводной части бона и присоединена к верхней части шторки. Сорбирующий элемент размещен в сорбционном отсеке с возможностью его замены при насыщении нефтью[2]. Недостатками данного бона являются: использование в устройстве и поплавка, и сорбционного отсека, что усложняет данную конструкцию; ненадежность крепления к поплавку сорбционного отсека, выполненного из "липучки 25 контакт",которое в среде нефтепродукта плохо удерживает сорбент на поплавке, что приводит к развертыванию сорбционного полотна, его отрыву от поплавка с возможностью затопления сорбента в насыщенном состоянии. Задачей предлагаемого изобретения является упрощение конструкции бона с одновременным повышением эффективности локализации и очистки нефтяных загрязнений на водной поверхности. Поставленная задача достигается тем, что в боне-сорбенте, включающем поплавок, расположенный в надводной части, сорбирующий элемент, установленный с возможностью его замены при насыщении нефтью, шторку с балластом в виде кармана с цепью, расположенную в подводной части, по предлагаемому техническому решению поплавком является сорбирующий элемент, представляющий собой сорбционный материал, например полужесткий полиуретановый пенопласт, уложенный в сетчатые мешки и последовательно соединенные между собой, при этом сорбирующий элемент установлен в надводной части бона с внутренней стороны по всей длине посредством креплений. Торцовые части бона снабжены замками для последовательного соединения между собой. Бон-сорбент снабжен удерживающим тросом, пропущенным через крепления сорбирующего элемента. Бон-сорбент является сборно-разборной конструкцией и состоит из последовательно соединенных между собой отдельных секций. Все секции бона идентичны между собой. На фиг. 1 изображен общий вид секции бона-сорбента, на фиг. 2 - сечение А-А на фиг. 1. К верхней части шторки 1, выполненной из непроницаемого экранирующего материала, с внутренней ее стороны посредством креплений 2 (ремней с застежками) пристегивается сорбирующий элемент 3 в виде сетчатых мешков 4 с уложенным в них сорбционным материалом, например полужестким полиуретановым пенопластом, и последовательно соединенных между собой. Через крепления 2 пропущен удерживающий трос 5, служащий для равномерного распределения основной нагрузки по всей длине бона. В торцовых частях секция бона снабжена замками 6 для последовательного соединения секций между собой. В нижней части шторки 1 имеется карман с балластом в виде оцинкованной цепи 7. Последняя позволяет привести бон-сорбент в вертикальное положение. Бон-сорбент работает следующим образом. При обнаружении нефтяного пятна на поверхности водоема устанавливают бон-сорбент из последовательно соединенных между собой секций (количество секций зависит от размеров нефтяного пятна). При этом нефть находится внутри огражденного участка и не растекается по всей поверхности водоема или реки. В огражденном участке нефть поглощается сорбентом 3. Цепь 7 удерживает бон-сорбент в вертикальном положении. По мере насыщения сорбента 3 нефтью производится его замена. Сетчатые мешки 4 с сорбентом 3 отстегиваются от шторки 1 и удаляются, на их место пристегиваются новые. После ликвидации нефтяного пятна бон-сорбент разбирается. Сорбент 3 в сетчатых мешках 4 отстегивается от шторки 1 и помещается в механическое отжимное устройство валкового или прессового типа или в центрифугу для отжима и сбора нефти, впитавшейся в сорбент. Путем стягивания пятна нефти с помощью бона-сорбента (можно совместно с нанесенным дополнительно на пятно сорбентом в виде матов) осуществляется полная очистка этого пятна. При этом практически не образуется эмульсия разлитого продукта в воде, так как сорбент быстро поглощает и прочно удерживает продукт. Преимущества предлагаемой конструкции: использование в качестве сорбента полужесткого полиуретанового пенопласта, плотность которого меньше плотности нефти, обеспечивает бону-сорбенту запас плавучести без дополнительного усложне-1 012338 ния конструкции (использование поддерживающих поплавков и т.п. деталей); крепления бона-сорбента (ремни с застежками) позволяют оперативно и многократно заменять сорбент при насыщении его нефтью; надежное соединение (в виде замка) секций бона-сорбента полностью исключает проскок нефтяной пленки за пределы огражденной акватории при колебаниях бона на волнах водоема. Промышленная применимость изобретения обеспечивается простотой конструкции бона-сорбента,использованием в нем доступных материалов, удобством хранения и транспортировки бона к месту ликвидации разлива нефти из-за компактности его конструкции. Применение разработанного сорбирующего бона позволяет не только локализовать разлив нефти и нефтепродуктов, уменьшить площадь нефтяного пятна в водоемах или реках, но и очистить водную поверхность от нефтепродуктов до уровня ПДК. Опытные образцы бона-сорбента прошли натурные испытания в Минском городском управлении МЧС и ОАО ПМК-4 (г. Заславль). Источники информации 1. Каменщиков Ф.А., Богомольный Е.И. Нефтяные сорбенты. - Москва-Ижевск: НИЦ "Регулярная и хаотическая динамика", 2005. - С.35-39. 2. Патент RU 2217548, МПК 7 Е 02 В 15/00, опубл. 2003.11.27 (прототип). ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Бон-сорбент, включающий поплавок, расположенный в надводной части, сорбирующий элемент,установленный с возможностью его замены при насыщении нефтью, шторку с балластом в виде кармана с цепью, расположенную в подводной части, отличающийся тем, что поплавком является сорбирующий элемент, представляющий собой сорбционный материал, например полужесткий полиуретановый пенопласт, уложенный в сетчатые мешки, последовательно соединенные между собой, при этом сорбирующий элемент установлен в надводной части бона с внутренней стороны по всей длине посредством креплений. 2. Бон-сорбент по п.1, отличающийся тем, что его торцовые части снабжены замками для последовательного соединения между собой. 3. Бон-сорбент по п.1, отличающийся тем, что по всей длине он снабжен удерживающим тросом,пропущенным через крепления сорбирующего элемента.
