Система кондиционирования зданий

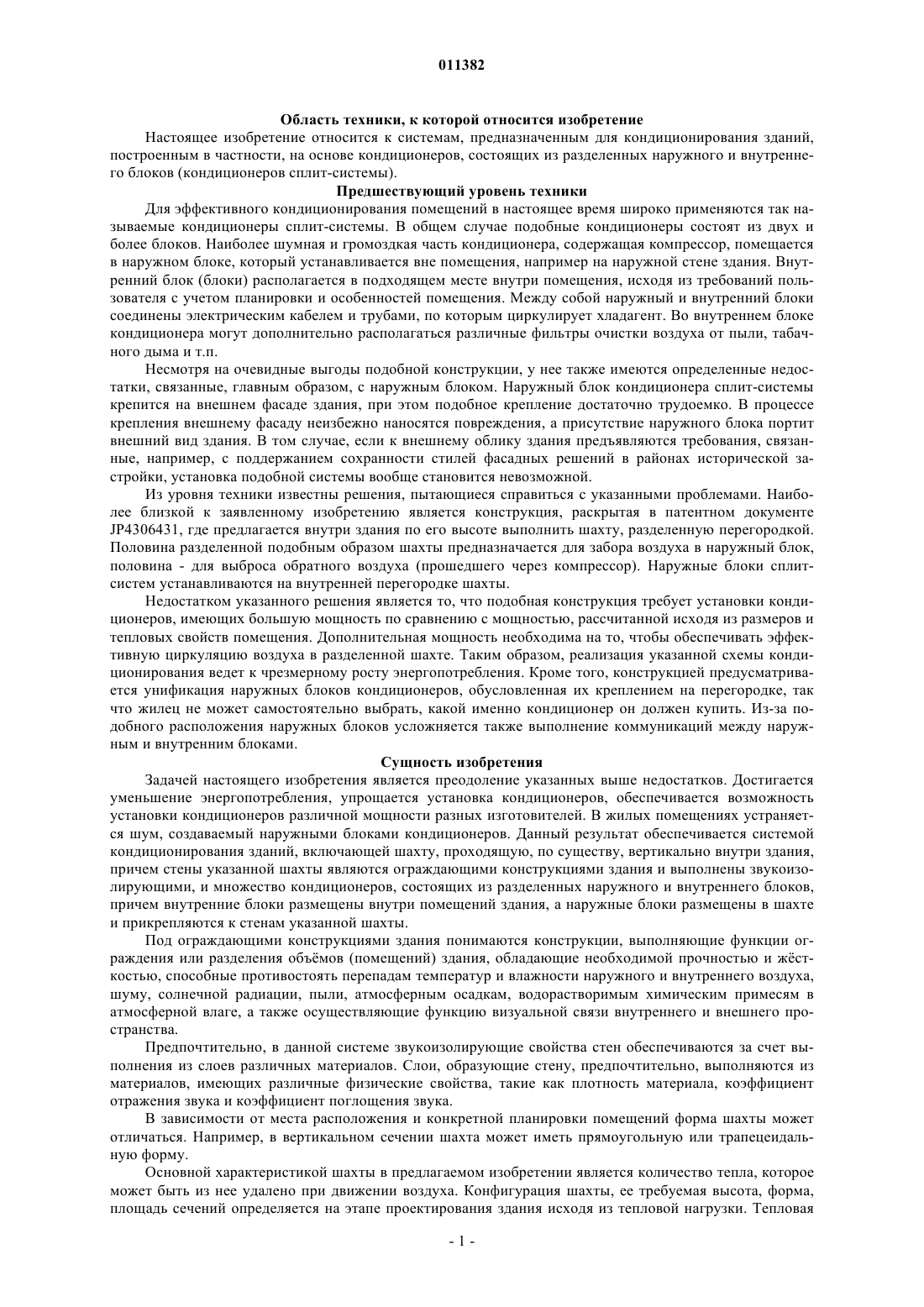

011382 Область техники, к которой относится изобретение Настоящее изобретение относится к системам, предназначенным для кондиционирования зданий,построенным в частности, на основе кондиционеров, состоящих из разделенных наружного и внутреннего блоков (кондиционеров сплит-системы). Предшествующий уровень техники Для эффективного кондиционирования помещений в настоящее время широко применяются так называемые кондиционеры сплит-системы. В общем случае подобные кондиционеры состоят из двух и более блоков. Наиболее шумная и громоздкая часть кондиционера, содержащая компрессор, помещается в наружном блоке, который устанавливается вне помещения, например на наружной стене здания. Внутренний блок (блоки) располагается в подходящем месте внутри помещения, исходя из требований пользователя с учетом планировки и особенностей помещения. Между собой наружный и внутренний блоки соединены электрическим кабелем и трубами, по которым циркулирует хладагент. Во внутреннем блоке кондиционера могут дополнительно располагаться различные фильтры очистки воздуха от пыли, табачного дыма и т.п. Несмотря на очевидные выгоды подобной конструкции, у нее также имеются определенные недостатки, связанные, главным образом, с наружным блоком. Наружный блок кондиционера сплит-системы крепится на внешнем фасаде здания, при этом подобное крепление достаточно трудоемко. В процессе крепления внешнему фасаду неизбежно наносятся повреждения, а присутствие наружного блока портит внешний вид здания. В том случае, если к внешнему облику здания предъявляются требования, связанные, например, с поддержанием сохранности стилей фасадных решений в районах исторической застройки, установка подобной системы вообще становится невозможной. Из уровня техники известны решения, пытающиеся справиться с указанными проблемами. Наиболее близкой к заявленному изобретению является конструкция, раскрытая в патентном документеJP4306431, где предлагается внутри здания по его высоте выполнить шахту, разделенную перегородкой. Половина разделенной подобным образом шахты предназначается для забора воздуха в наружный блок,половина - для выброса обратного воздуха (прошедшего через компрессор). Наружные блоки сплитсистем устанавливаются на внутренней перегородке шахты. Недостатком указанного решения является то, что подобная конструкция требует установки кондиционеров, имеющих большую мощность по сравнению с мощностью, рассчитанной исходя из размеров и тепловых свойств помещения. Дополнительная мощность необходима на то, чтобы обеспечивать эффективную циркуляцию воздуха в разделенной шахте. Таким образом, реализация указанной схемы кондиционирования ведет к чрезмерному росту энергопотребления. Кроме того, конструкцией предусматривается унификация наружных блоков кондиционеров, обусловленная их креплением на перегородке, так что жилец не может самостоятельно выбрать, какой именно кондиционер он должен купить. Из-за подобного расположения наружных блоков усложняется также выполнение коммуникаций между наружным и внутренним блоками. Сущность изобретения Задачей настоящего изобретения является преодоление указанных выше недостатков. Достигается уменьшение энергопотребления, упрощается установка кондиционеров, обеспечивается возможность установки кондиционеров различной мощности разных изготовителей. В жилых помещениях устраняется шум, создаваемый наружными блоками кондиционеров. Данный результат обеспечивается системой кондиционирования зданий, включающей шахту, проходящую, по существу, вертикально внутри здания,причем стены указанной шахты являются ограждающими конструкциями здания и выполнены звукоизолирующими, и множество кондиционеров, состоящих из разделенных наружного и внутреннего блоков,причем внутренние блоки размещены внутри помещений здания, а наружные блоки размещены в шахте и прикрепляются к стенам указанной шахты. Под ограждающими конструкциями здания понимаются конструкции, выполняющие функции ограждения или разделения объмов (помещений) здания, обладающие необходимой прочностью и жсткостью, способные противостоять перепадам температур и влажности наружного и внутреннего воздуха,шуму, солнечной радиации, пыли, атмосферным осадкам, водорастворимым химическим примесям в атмосферной влаге, а также осуществляющие функцию визуальной связи внутреннего и внешнего пространства. Предпочтительно, в данной системе звукоизолирующие свойства стен обеспечиваются за счет выполнения из слоев различных материалов. Слои, образующие стену, предпочтительно, выполняются из материалов, имеющих различные физические свойства, такие как плотность материала, коэффициент отражения звука и коэффициент поглощения звука. В зависимости от места расположения и конкретной планировки помещений форма шахты может отличаться. Например, в вертикальном сечении шахта может иметь прямоугольную или трапецеидальную форму. Основной характеристикой шахты в предлагаемом изобретении является количество тепла, которое может быть из нее удалено при движении воздуха. Конфигурация шахты, ее требуемая высота, форма,площадь сечений определяется на этапе проектирования здания исходя из тепловой нагрузки. Тепловая-1 011382 нагрузка рассчитывается на основе числа прилегающих к шахте помещений (жилых комнат прилегающих квартир) и определенной для этих помещений полезной тепловой нагрузки. Вентиляция воздуха в такой шахте происходит естественным путем за счет подъема нагретого кондиционерами воздуха. Эксплуатация предлагаемого изобретения предполагается в районах с относительно небольшим перепадом наружной и внутренней температуры. В таких условиях можно безболезненно смешивать прямой и обратный воздух. Температура получающейся смеси невысока, и воздух вполне пригоден для повторного использования. Количество поступающего наружного воздуха оказывается вполне достаточным для поддержания приемлемой общей температуры в шахте. Многослойные стены шахты в предлагаемом изобретении обеспечивают ее надежную звукоизоляцию, гася значительный шум, создаваемый наружными блоками кондиционеров. Перечень фигур чертежей На фиг. 1 схематично изображено сечение здания, иллюстрирующее пример осуществления данного изобретения; на фиг. 2 представлена схема выполнения стены шахты в соответствии с вариантом осуществления данного изобретения. Сведения, подтверждающие возможность осуществления изобретения На фиг. 1 приведен вариант воплощения системы по настоящему изобретению. В данном варианте шахта 2 имеет в вертикальном разрезе прямоугольную форму и проходит по всей высоте здания, сообщаясь верхним концом с атмосферой, предпочтительно, через верхнюю жалюзийную решетку 1, а нижним концом открываясь в пространство первого этажа здания. К стенам 7 шахты 2 изнутри крепятся наружные блоки 4 кондиционеров сплит-систем с помощью конструкций 3 крепления наружных блоков. На одном уровне с перекрытиями каждого этажа здания проложены балки 6, изготовленные, например,из железобетона. Такие балки выполняются с целью содействия монтажу наружных блоков кондиционеров и более легкого доступа для технического обслуживания. Воздух поступает в шахту на уровне первого этажа, предпочтительно, через нижнюю жалюзийную решетку 5. В процессе функционирования кондиционеров этот наружный воздух проходит через компрессор наружного блока 4, нагревается при контакте с нагретым хладагентом, и выбрасывается обратно в шахту 2, где смешивается с более холодным воздухом шахты. В среднем температура внутри шахты несколько выше наружной температуры из-за чего в шахте 2 происходит естественный подъем воздуха и его выход через открывающийся в атмосферу верхний конец шахты 2. Вариант выполнения стены 7 шахты 2 представлен на фиг. 2. Стена 7 выполнена из слоев различных материалов, при этом чередуются "жесткие" слои, из материала большой плотности с большим коэффициентом отражения звука, например, монолитного железобетона с плотностью 2500 кг/м 3, и "мягкие" слои из материалов с большим коэффициентом поглощения. В качестве таких материалов могут выступать, например, газобетон плотностью 500 кг/м 3 или плиты из минеральной ваты на синтетическом связующем марки РУФ БАТТС В с плотностью 190 кг/м 3, которые разработаны и выпускаются ЗАО Минеральная Вата (г. Железнодорожный, Россия). Плиты относятся к негорючим материалам по СНиП 21-01-97 (НГ по ГОСТ 30244) и представляют собой изделия из волокон минеральной ваты,скреплнных между собой отвержденным синтетическим связующим. В данном конкретном примере реализации стена образована внутренним слоем 10 газобетона толщиной порядка 100 мм, слоем 11 железобетона толщиной порядка 160 мм, слоем 12 пароизоляции. В данном примере указанный слой представляет собой слой пароизоляции ROCKbarrier. Это полиэтиленовая пароизоляционная плнка толщиной 200 мкм, которая изготавливается из сырья высокого качества с широким температурным диапазоном применения, минимальным коэффициентом паропроницаемости, с высокой прочностью на разрыв. Указанная плнка ROCKbarrier с одноименной торговой маркой изготавливается группой предприятий фирмы Fatra в Польше и Чехии. Далее в стене идет слой 13 утеплителя из минеральной ваты на синтетическом связующем марки РУФ БАТТС В толщиной 140 мм слой 14 воздушной прослойки толщиной 40 мм, слой 15 газобетона толщиной 100 мм и, наконец, слой 16 затирки, непосредственно примыкающий к шахте 2. Данный вариант приведен только в качестве примера, не исключен и иной подбор материалов и расположение слоев в зависимости от требуемых показателей. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система кондиционирования зданий, включающая шахту, проходящую, по существу, вертикально внутри здания, причем стены указанной шахты являются ограждающими конструкциями здания ивыполнены звукоизолирующими, и множество кондиционеров, состоящих из разделенных наружного и внутреннего блоков, причем внутренние блоки размещены внутри помещений здания, а наружные блоки размещены в шахте и прикреплены к стенам указанной шахты. 2. Система по п.1, отличающаяся тем, что звукоизолирующие свойства стен обеспечиваются их выполнением из слоев различных материалов. 3. Система по п.2, отличающаяся тем, что слои, образующие стену, выполнены из материалов,-2 011382 имеющих существенно различные физические свойства. 4. Система по п.3, отличающаяся тем, что указанные свойства включают плотность материала, коэффициент отражения звука и коэффициент поглощения звука.
