Ароматизированный фильтр с инкапсулированным адсорбентом

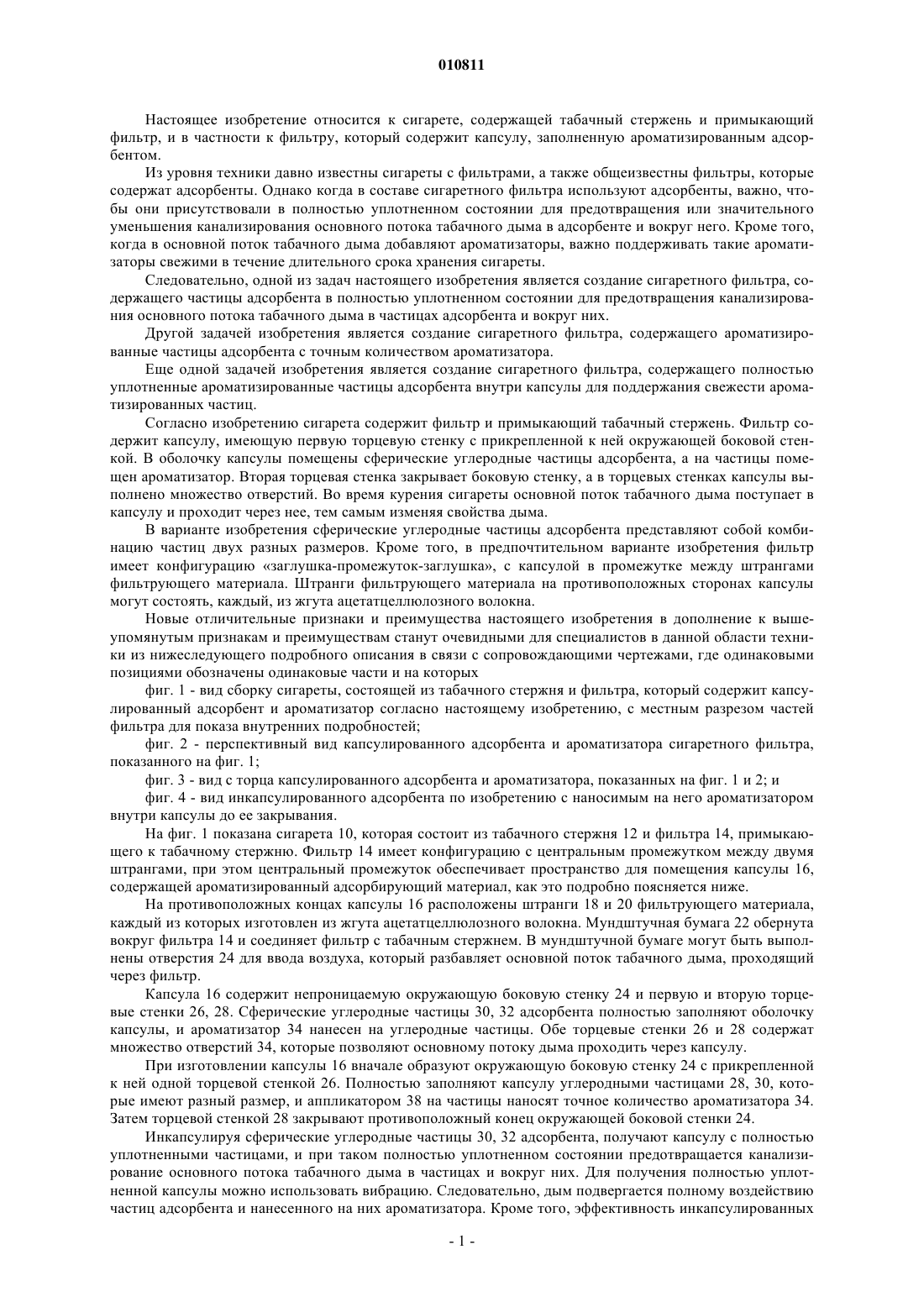

010811 Настоящее изобретение относится к сигарете, содержащей табачный стержень и примыкающий фильтр, и в частности к фильтру, который содержит капсулу, заполненную ароматизированным адсорбентом. Из уровня техники давно известны сигареты с фильтрами, а также общеизвестны фильтры, которые содержат адсорбенты. Однако когда в составе сигаретного фильтра используют адсорбенты, важно, чтобы они присутствовали в полностью уплотненном состоянии для предотвращения или значительного уменьшения канализирования основного потока табачного дыма в адсорбенте и вокруг него. Кроме того,когда в основной поток табачного дыма добавляют ароматизаторы, важно поддерживать такие ароматизаторы свежими в течение длительного срока хранения сигареты. Следовательно, одной из задач настоящего изобретения является создание сигаретного фильтра, содержащего частицы адсорбента в полностью уплотненном состоянии для предотвращения канализирования основного потока табачного дыма в частицах адсорбента и вокруг них. Другой задачей изобретения является создание сигаретного фильтра, содержащего ароматизированные частицы адсорбента с точным количеством ароматизатора. Еще одной задачей изобретения является создание сигаретного фильтра, содержащего полностью уплотненные ароматизированные частицы адсорбента внутри капсулы для поддержания свежести ароматизированных частиц. Согласно изобретению сигарета содержит фильтр и примыкающий табачный стержень. Фильтр содержит капсулу, имеющую первую торцевую стенку с прикрепленной к ней окружающей боковой стенкой. В оболочку капсулы помещены сферические углеродные частицы адсорбента, а на частицы помещен ароматизатор. Вторая торцевая стенка закрывает боковую стенку, а в торцевых стенках капсулы выполнено множество отверстий. Во время курения сигареты основной поток табачного дыма поступает в капсулу и проходит через нее, тем самым изменяя свойства дыма. В варианте изобретения сферические углеродные частицы адсорбента представляют собой комбинацию частиц двух разных размеров. Кроме того, в предпочтительном варианте изобретения фильтр имеет конфигурацию заглушка-промежуток-заглушка, с капсулой в промежутке между штрангами фильтрующего материала. Штранги фильтрующего материала на противоположных сторонах капсулы могут состоять, каждый, из жгута ацетатцеллюлозного волокна. Новые отличительные признаки и преимущества настоящего изобретения в дополнение к вышеупомянутым признакам и преимуществам станут очевидными для специалистов в данной области техники из нижеследующего подробного описания в связи с сопровождающими чертежами, где одинаковыми позициями обозначены одинаковые части и на которых фиг. 1 - вид сборку сигареты, состоящей из табачного стержня и фильтра, который содержит капсулированный адсорбент и ароматизатор согласно настоящему изобретению, с местным разрезом частей фильтра для показа внутренних подробностей; фиг. 2 - перспективный вид капсулированного адсорбента и ароматизатора сигаретного фильтра,показанного на фиг. 1; фиг. 3 - вид с торца капсулированного адсорбента и ароматизатора, показанных на фиг. 1 и 2; и фиг. 4 - вид инкапсулированного адсорбента по изобретению с наносимым на него ароматизатором внутри капсулы до ее закрывания. На фиг. 1 показана сигарета 10, которая состоит из табачного стержня 12 и фильтра 14, примыкающего к табачному стержню. Фильтр 14 имеет конфигурацию с центральным промежутком между двумя штрангами, при этом центральный промежуток обеспечивает пространство для помещения капсулы 16,содержащей ароматизированный адсорбирующий материал, как это подробно поясняется ниже. На противоположных концах капсулы 16 расположены штранги 18 и 20 фильтрующего материала,каждый из которых изготовлен из жгута ацетатцеллюлозного волокна. Мундштучная бумага 22 обернута вокруг фильтра 14 и соединяет фильтр с табачным стержнем. В мундштучной бумаге могут быть выполнены отверстия 24 для ввода воздуха, который разбавляет основной поток табачного дыма, проходящий через фильтр. Капсула 16 содержит непроницаемую окружающую боковую стенку 24 и первую и вторую торцевые стенки 26, 28. Сферические углеродные частицы 30, 32 адсорбента полностью заполняют оболочку капсулы, и ароматизатор 34 нанесен на углеродные частицы. Обе торцевые стенки 26 и 28 содержат множество отверстий 34, которые позволяют основному потоку дыма проходить через капсулу. При изготовлении капсулы 16 вначале образуют окружающую боковую стенку 24 с прикрепленной к ней одной торцевой стенкой 26. Полностью заполняют капсулу углеродными частицами 28, 30, которые имеют разный размер, и аппликатором 38 на частицы наносят точное количество ароматизатора 34. Затем торцевой стенкой 28 закрывают противоположный конец окружающей боковой стенки 24. Инкапсулируя сферические углеродные частицы 30, 32 адсорбента, получают капсулу с полностью уплотненными частицами, и при таком полностью уплотненном состоянии предотвращается канализирование основного потока табачного дыма в частицах и вокруг них. Для получения полностью уплотненной капсулы можно использовать вибрацию. Следовательно, дым подвергается полному воздействию частиц адсорбента и нанесенного на них ароматизатора. Кроме того, эффективность инкапсулированных-1 010811 частиц 28, 30 сохраняется в течение длительного периода, что значительно увеличивает срок годности при хранении сигаретных фильтров, изготовленных таким образом. В общем, капсула 16 позволяет более точно заполненить частицы 28, 30 адсорбента и лучше регулировать ароматизатор 34 на сигарету. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Капсула для помещения в сигаретный фильтр, содержащая оболочку, имеющую первую торцевую стенку с прикрепленной к ней окружающей боковой стенкой; углеродные частицы адсорбента, полностью заполняющие оболочку для предотвращения канализирования основного потока табачного дыма в частицах и вокруг них; ароматизатор на частицах; вторую торцевую стенку, закрывающую боковую стенку; и множество отверстий в торцевых стенках, так что когда капсула помещена в сигаретный фильтр, табачный дым проходит в и через капсулу, тем самым изменяя свойства дыма. 2. Капсула по п.1, в которой углеродные частицы являются сферическими. 3. Капсула по п.2, в которой сферические углеродные частицы адсорбента представляют собой комбинацию частиц двух разных размеров. 4. Сигарета, содержащая фильтр и табачный стержень, при этом фильтр содержит капсулу, имеющую первую торцевую стенку с прикрепленной к ней окружающей боковой стенкой; углеродные частицы адсорбента, полностью заполняющие капсулу для предотвращения канализирования основного потока табачного дыма в частицах и вокруг них; ароматизатор на частицах; вторую торцевую стенку, закрывающую боковую стенку; и множество отверстий в торцевых стенках, так что во время курения сигареты табачный дым проходит в и через капсулу, тем самым изменяя свойства дыма. 5. Сигарета по п.4, в которой углеродные частицы являются сферическими. 6. Сигарета по п.5, в которой сферические углеродные частицы адсорбента представляют собой комбинацию частиц двух разных размеров. 7. Сигарета по п.4, в которой фильтр имеет конфигурацию заглушка-промежуток-заглушка с капсулой в промежутке между двумя штрангами фильтрующего материала, причем штранги фильтрующего материала на противоположных концах капсулы состоят каждый из жгута ацетатцеллюлозного волокна. 8. Способ изготовления капсулы для помещения в сигаретный фильтр, предусматривающий стадии образования оболочки, имеющей первую торцевую стенку с прикрепленной к ней окружающей боковой стенкой; заполнения углеродных частиц адсорбента в оболочку; нанесения ароматизатора на углеродные частицы; закрывания боковой стенки второй торцевой стенкой и образования отверстий в торцевых стенках, так что когда капсула помещена в сигаретный фильтр, табачный дым проходит в и через капсулу, тем самым изменяя свойства дыма. 9. Способ по п.8, в котором углеродные частицы являются сферическими. 10. Способ по п.9, в котором сферические углеродные частицы представляют собой комбинацию частиц двух разных размеров. 11. Способ по п.8, включающий стадию помещения капсулы в промежуток внутри сигаретного фильтра. 12. Способ по п.11, включающий помещение ацетатцеллюлозных штранг фильтрующего материала на противоположных концах капсулы.
