Система беспроводной связи, устройство базовой станции, устройство мобильной станции и способ беспроводной связи

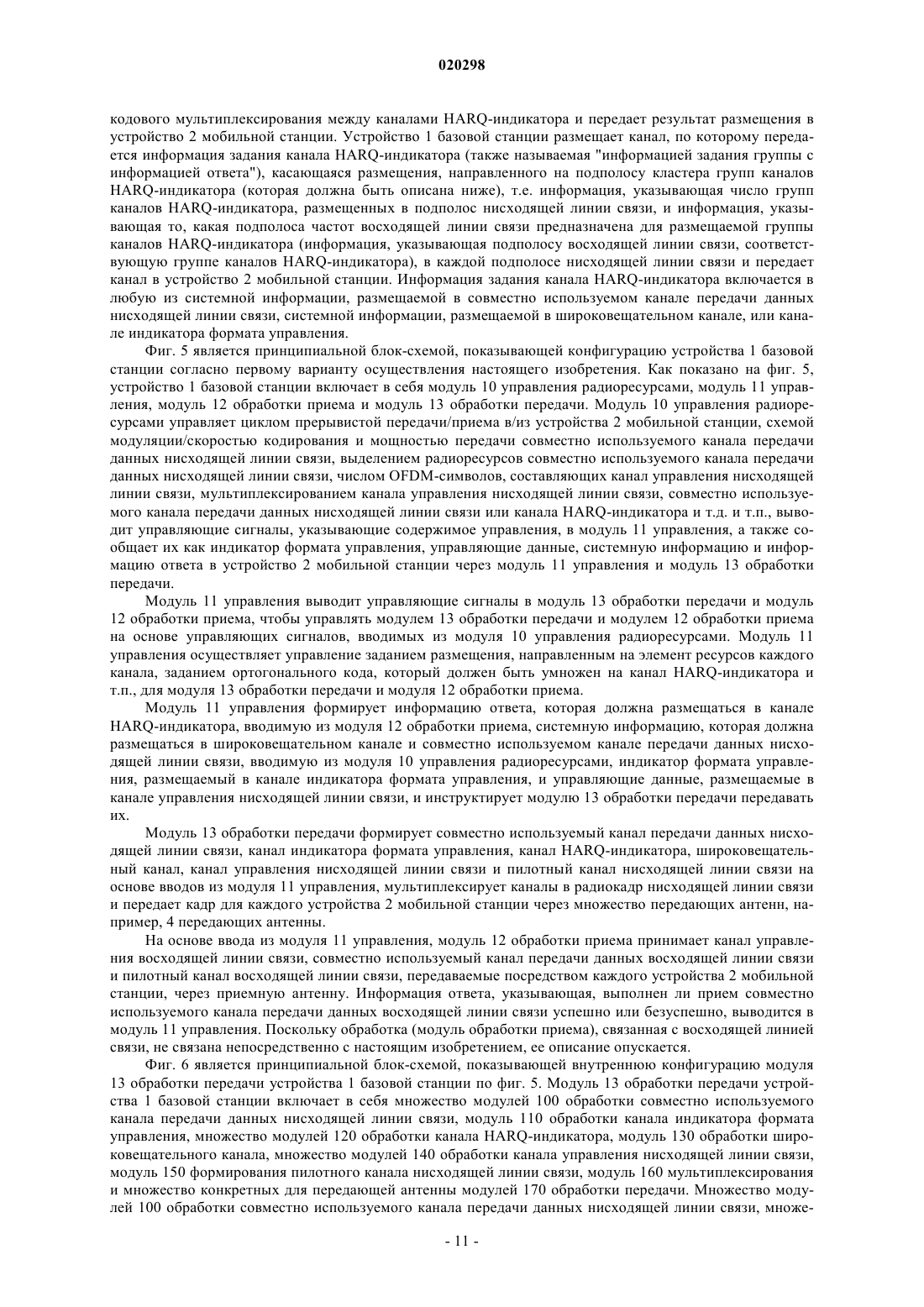

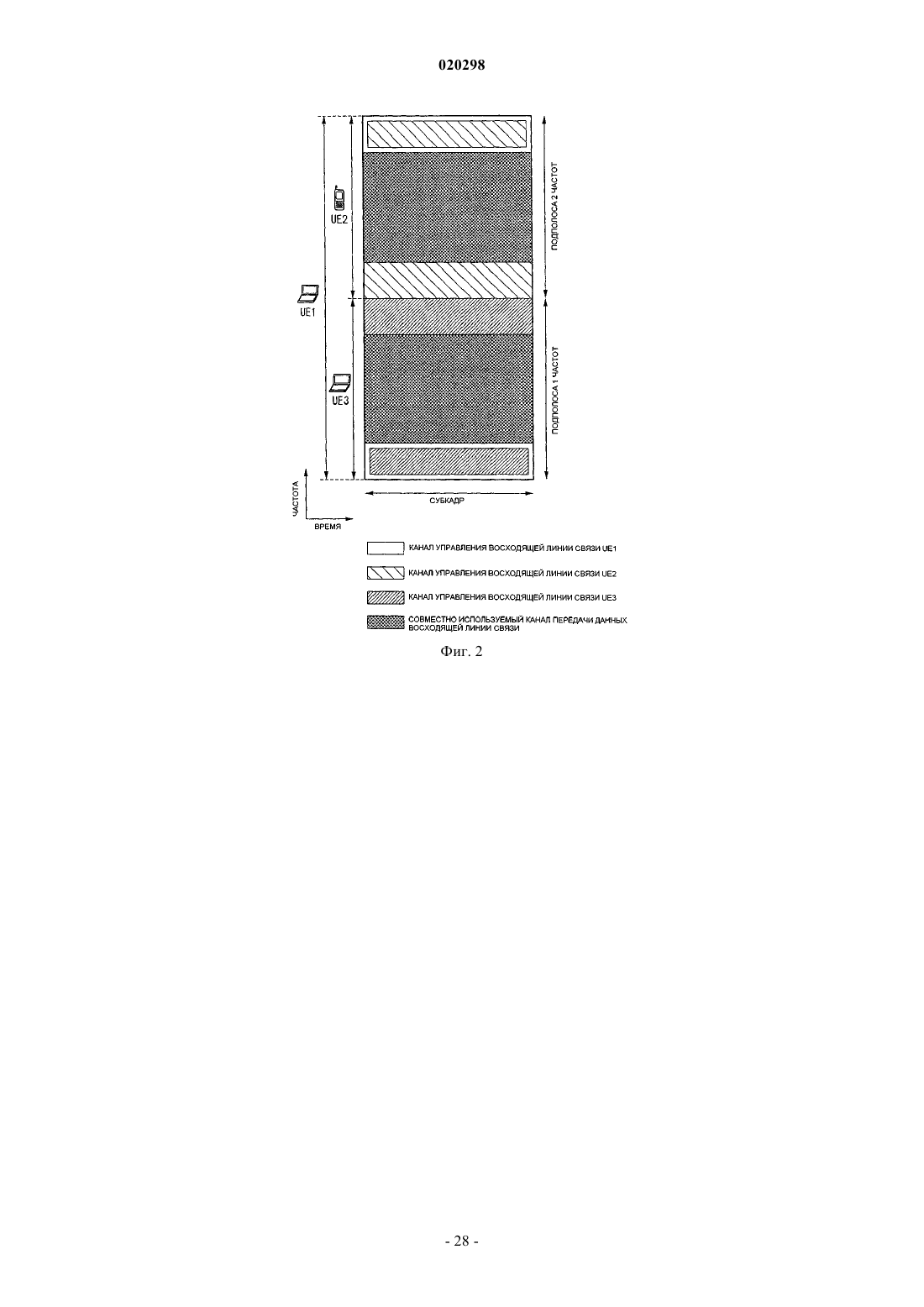

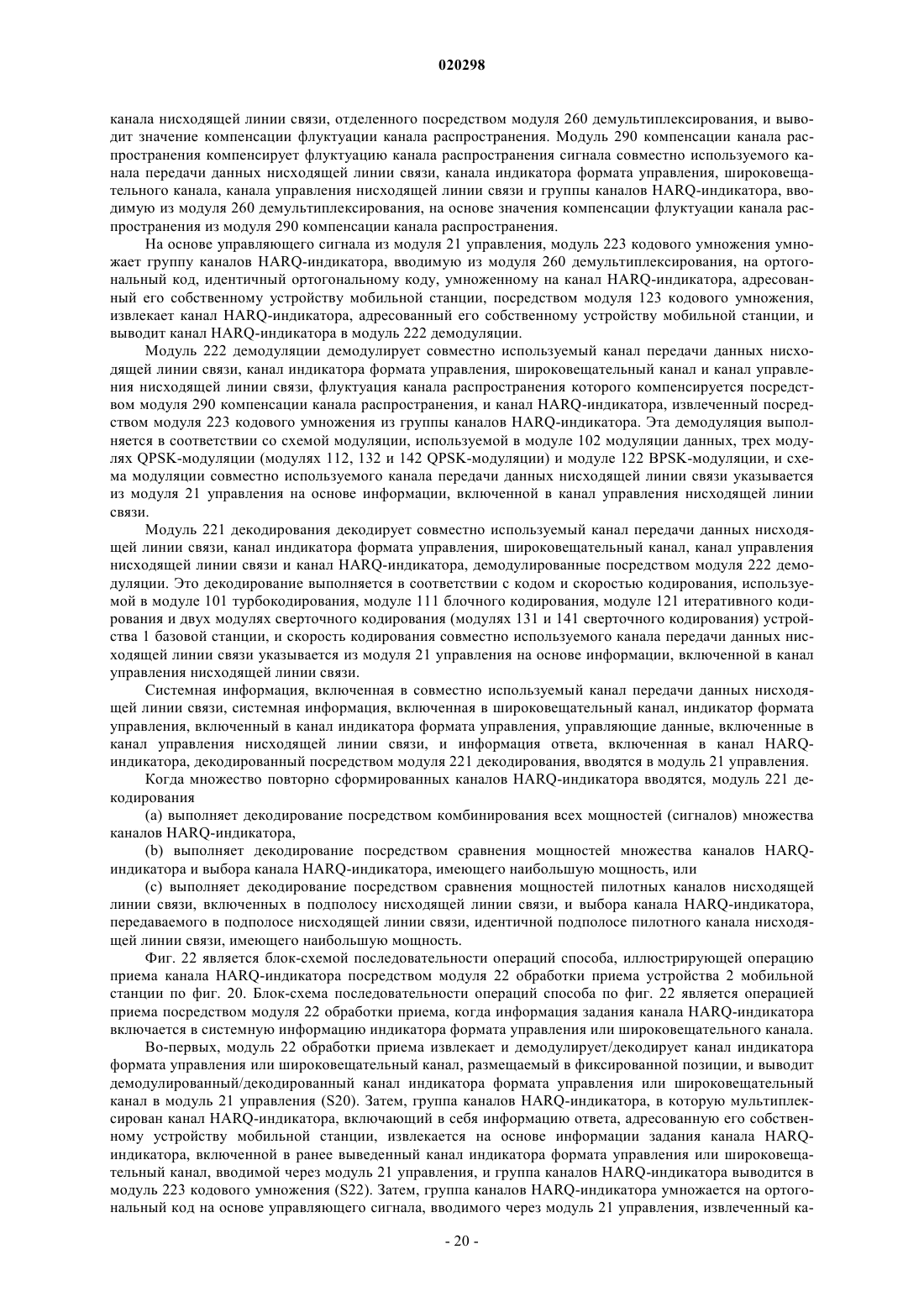

Устройство базовой станции, которое выделяет одну или более подполос каждой из восходящей линии связи и нисходящей линии связи для устройства мобильной станции и передает информацию ответа, которая указывает, приняты ли данные восходящей линии связи от устройства мобильной станции надлежащим образом, в устройство мобильной станции, причем устройство базовой станции включает в себя модуль (11) управления, который управляет размещением группы с информацией ответа, включающей в себя множество фрагментов информации ответа,направленным на подполосу нисходящей линии связи, выделенную устройству мобильной станции; и модуль (160) мультиплексирования, который собирает множество фрагментов информации ответа одного типа, чтобы конфигурировать группу с информацией ответа, и размещает сконфигурированную группу с информацией ответа в подполосе нисходящей линии связи на основе управления из модуля управления.(71)(73) Заявитель и патентовладелец: ШАРП КАБУСИКИ КАЙСЯ (JP) Область техники Настоящее изобретение относится к системе беспроводной связи, устройству базовой станции, устройству мобильной станции и способу беспроводной связи. Данная заявка испрашивает приоритет на основании заявки на патент Японии 2008-243207, поданной 22 сентября 2008 г., раскрытие сущности которой включено в данный документ по ссылке. Уровень техники Развитие схемы радиодоступа (усовершенствованного универсального наземного радиодоступа(далее называемого EUTRA третьего поколения (далее называемого 3G) и развитие 3G-сети (усовершенствованной сети универсального наземного радиодоступа (далее называемой EUTRAN сотовой мобильной связи исследуется в партнерском проекте по 3G (3GPP). В 3GPP инициировано исследование схемы радиодоступа (усовершенствованного EUTRA (далее называемого A-EUTRA четвертого поколения (далее называемого 4G) и 4G-сети (усовершенствованнойEUTRAN) сотовой мобильной связи. В A-EUTRA исследованы схема и сеть, соответствующие более широкой ширине полосы, чем ширина полосы EUTRA, и совместимость с EUTRA, и предложена связь устройства базовой станции A-EUTRA с устройством мобильной станции EUTRA с использованием части полосы частот A-EUTRA. Предложена схема многоуровневого множественного доступа с ортогональным частотным разделением (OFDMA), которая выполняет связь с использованием множества полос частот, которая является передачей с множеством несущих для нисходящей линии связи от устройства базовой станции в устройство мобильной станции в А-EUTRA. Кроме того, для восходящей линии связи от устройства мобильной станции в устройство базовой станции в A-EUTRA предложено переключение схемы множественного доступа с частотным разделением с одной несущей (SC-FDMA), которая является передачей с одной несущей, и OFDMA-схемы, которая является передачей с множеством несущих, а также связь с использованием множества полос частот, как в нисходящей линии связи (непатентный документ 1). На фиг. 27 показана схематичная структура каналов в EUTRA. Устройство BS1 базовой станции в беспроводном режиме обменивается данными с устройствами UE1, UE2 и UE3 мобильных станций. Нисходящая линия связи для беспроводной связи от устройства BS1 базовой станции EUTRA к устройствам UE1, UE2 и UE3 мобильных станций включает в себя пилотный канал нисходящей линии связи,канал синхронизации нисходящей линии связи, широковещательный канал, канал управления нисходящей линии связи, совместно используемый канал передачи данных нисходящей линии связи, канал индикатора формата управления, канал индикатора гибридного автоматического запроса на повторную передачу (HARQ) и многоадресный канал. В HARQ ошибка управляется посредством комбинирования автоматического запроса на повторную передачу (ARQ) с кодом коррекции ошибок турбокодирования и т.п. В HARQ с применением отслеживаемого комбинирования (СС) запрашивается повторная передача идентичного пакета, если ошибка обнаруживается из принимаемого пакета. Качество приема повышается посредством комбинирования двух принимаемых пакетов. В HARQ с применением нарастающей избыточности (IR) способность к коррекции ошибок повышается посредством понижения скорости кодирования, когда число повторных передач увеличивается, поскольку избыточные биты разделяются и последовательно повторно передаются побитово. Восходящая линия связи для беспроводной связи от устройств UE1, UE2 и UE3 мобильных станцийEUTRA к устройству BS1 базовой станции включает в себя пилотный канал восходящей линии связи,канал с произвольным доступом, канал управления восходящей линии связи и совместно используемый канал передачи данных восходящей линии связи. На фиг. 28 показана схематичная конфигурация радиокадра восходящей линии связи в EUTRA(раздел 5.2 непатентного документа 2). Например, фиг. 28 показывает схематичную конфигурацию субкадра радиокадра, когда канал управления восходящей линии связи и совместно используемый канал передачи данных восходящей линии связи частотно мультиплексируются. На фиг. 28 горизонтальная ось является временной осью, а вертикальная ось является частотной осью. Радиокадр восходящей линии связи включает в себя множество пар блоков физических ресурсов(PRB). PRB-пара является единицей выделения радиоресурсов и т.п. и включает в себя полосу частот(PRB-ширину полосы) и временную полосу (2 временных кванта=1 субкадр), которые имеют предварительно определенную ширину. В основном, 1 PRB-napa включает в себя 2 PRB (PRB-ширин полосвременные кванты), которые являются непрерывными во временной области. В субкадре восходящей линии связи 1 PRB включает в себя 12 поднесущих в частотной области и включает в себя 7 SC-FDMA-символов во временной области. Ширина полосы системы является шириной полосы линий связи устройства базовой станции. Во временной области предусмотрен временной квант, включающий в себя 7 SC-FDMA-символов, субкадр, включающий в себя 2 временных кванта, и радиокадр, включающий в себя 10 субкадров. Блок, включающий в себя 1 поднесущую и 1 SC-FDMAсимвол, упоминается как элемент ресурсов. В радиокадре восходящей линии связи множество PRB, соответствующих ширине полосы системы, размещаются в направлении частоты. В каждом субкадре восходящей линии связи размещается, по меньшей мере, совместно используемый канал передачи данных восходящей линии связи, который используется при передаче информаци-1 020298 онных данных, и канал управления восходящей линии связи, который используется при передаче управляющих данных. На фиг. 28 канал управления восходящей линии связи размещается в двух концах полосы частот системы, т.е. в первом PRB и последнем PRB при просмотре со стороны низких частот. Эти блоки ресурсов заштрихованы. Показан случай, когда совместно используемый канал передачи данных восходящей линии связи размещается в других PRB, но число PRB, в которых размещается канал управления восходящей линии связи, варьируется в блоке субкадра. Если канал управления восходящей линии связи размещается во множестве PRB-пар, канал управления восходящей линии связи размещается в порядке,начиная от двух концов полосы частот системы. Канал управления восходящей линии связи включает в себя индикатор качества канала, индикатор запроса на диспетчеризацию и т.п. Поскольку канал с произвольным доступом и пилотный канал восходящей линии связи не связаны с настоящим изобретением, их иллюстрация и описание опускаются. Фиг. 29 является схемой, показывающей схематичную конфигурацию радиокадра нисходящей линии связи в EUTRA (раздел 6.2 непатентного документа 2). Например, фиг. 29 показывает схематичную конфигурацию субкадра радиокадра, когда канал управления нисходящей линии связи и совместно используемый канал передачи данных нисходящей линии связи мультиплексируются во времени. Эти блоки ресурсов заштрихованы. На фиг. 29 горизонтальная ось является временной осью, а вертикальная ось является частотной осью. Радиокадр нисходящей линии связи включает в себя множество PRB-пар. PRB-пара является единицей выделения радиоресурсов и т.п. и включает в себя полосу частот (PRB-ширину полосы) и временную полосу (2 временных кванта = 1 субкадр), которые имеют предварительно определенную ширину. В основном, 1 PRB-пара включает в себя 2 PRB (PRB-ширин полосвременные кванты), которые являются непрерывными во временной области. В субкадре нисходящей линии связи 1 PRB включает в себя 12 поднесущих в частотной области и включает в себя 7 символов мультиплексирования с ортогональным частотным разделением (OFDM) во временной области. Ширина полосы системы является шириной полосы линий связи устройства базовой станции. Во временной области предусмотрен временной квант, включающий в себя 7 OFDM-символов,субкадр, включающий в себя 2 временных кванта, и радиокадр, включающий в себя 10 субкадров. Блок,включающий в себя 1 поднесущую и 1 OFDM-символ, упоминается как элемент ресурсов. В радиокадре нисходящей линии связи множество PRB, соответствующих ширине полосы системы, размещаются в направлении частоты. В каждом субкадре нисходящей линии связи размещается, по меньшей мере, совместно используемый канал передачи данных нисходящей линии связи, который используется при передаче информационных данных и системной информации, и канал управления нисходящей линии связи, который используется при передаче управляющих данных. Выделение радиоресурсов системной информации и информационных данных в рамках совместно используемого канала передачи данных нисходящей линии связи указывается посредством канала управления нисходящей линии связи. Широковещательный канал, который используется при передаче системной информации, не показан на фиг. 29, и его размещение описано ниже. Системная информация включает в себя информацию,необходимую для связи посредством устройства базовой станции и устройства мобильной станции, и периодически передается в определенное число устройств мобильной станции по широковещательному каналу и совместно используемому каналу передачи данных нисходящей линии связи. Элементы системной информации, размещаемой в широковещательном канале и совместно используемом канале передачи данных нисходящей линии связи, отличаются, и системная информация, размещаемая в широковещательном канале, включает в себя информацию, указывающую ширину полосы системы и числоOFDM-символов, размещенных в канале HARQ-индикатора, информацию для управления числом каналов HARQ-индикатора и т.п. Системная информация, размещаемая в совместно используемом канале передачи данных нисходящей линии связи, включает в себя информацию управления мощностью передачи по восходящей и нисходящей линии связи и т.п. Канал HARQ-индикатора, который используется при передаче информации ответа, указывающей то, выполнен ли прием совместно используемого канала передачи данных восходящей линии связи успешно или безуспешно, не показан на фиг. 29, и его размещение описано ниже. Хотя не показано на фиг. 29, пилотный канал нисходящей линии связи, который используется при оценке канала для совместно используемого канала передачи данных нисходящей линии связи, канала управления нисходящей линии связи и т.п., размещается в предварительно определенных позициях элементов ресурсов, распределенных в направлениях частоты и времени в блоке в 1 элемент ресурсов. Хотя не показано на фиг. 29, канал индикатора формата управления, указывающий число OFDMсимволов, составляющих канал управления нисходящей линии связи, размещается в предварительно определенной частотной позиции первого OFDM-символа. Фиг. 29 показывает случай, когда канал управления нисходящей линии связи размещается в первом,втором и третьем OFDM-символах субкадра, и совместно используемый канал передачи данных нисхо-2 020298 дящей линии связи размещается в других OFDM-символах, но OFDM-символы, в которых размещается канал управления нисходящей линии связи, варьируются в блоке субкадра, и канал управления нисходящей линии связи может размещаться только в первом OFDM-символе, размещаться в первом и второмOFDM-символах или размещаться в первом-третьем OFDM-символах. Канал управления нисходящей линии связи и совместно используемый канал передачи данных нисходящей линии связи не размещаются совместно в одном OFDM-символе. Канал управления нисходящей линии связи включает в себя множество фрагментов информации выделения радиоресурсов восходящей линии связи, информации выделения радиоресурсов нисходящей линии связи, информации команд мощности передачи и т.п. Фиг. 30 является схемой, иллюстрирующей размещение широковещательного канала в субкадре нисходящей линии связи EUTRA (раздел 6.6.4 непатентного документа 2). На фиг. 30 горизонтальная ось является временной осью, а вертикальная ось является частотной осью. Здесь, только совместно используемый канал передачи данных нисходящей линии связи и широковещательный канал показаны для упрощения описания, а канал управления нисходящей линии связи и другие каналы не показаны. Широковещательный канал размещается в первом-четвертом OFDM-символах второго временного кванта первого субкадра радиокадра во временной области и размещается по 72 поднесущим центра полосы частот системы, т.е. 6 PRB, в частотной области. Поскольку широковещательный канал размещается предварительно заданным образом по времени и частоте, устройство мобильной станции может принимать широковещательный канал перед инициированием связи с устройством базовой станции. Фиг. 31 является схемой, показывающей ортогональные коды, которые используются при кодовом мультиплексировании в частотной области для канала HARQ-индикатора (физического канала HARQиндикатора: PHICH) EUTRA (непатентный документ 2). Канал HARQ-индикатора является каналом, по которому передается информация ответа, указывающая, принимает или нет надлежащим образом устройство базовой станции совместно используемый канал передачи данных восходящей линии связи, передаваемый от устройства мобильной станции. Например, информация ответа выражается посредством 1 бита, при этом успешность указывается посредством "1", а ошибка указывается посредством "0". В канале HARQ-индикатора EUTRA бит информации ответа модулируется посредством двухпозиционной фазовой манипуляции (BPSK) и мультиплексируется с использованием кодов в частотной области с использованием ортогонального кода в сигнале модуляции, модулируемом посредством BPSK. На фиг. 31, например, длина последовательности составляет 4 ортогональных кода, ортогональные коды для кодов номера 1-4 являются ортогональными кодами, которые мультиплексируются с использованием кодов относительно вещественной оси, ортогональные коды для кодов номера 5-8 являются ортогональными кодами, которые мультиплексируются с использованием кодов относительно мнимой оси, и максимум 8 каналов HARQ-индикатора может быть мультиплексировано в частотной области с использованием всего 8 ортогональных кодов. В качестве длины последовательности ортогональных кодов, любая из "2" и "4" выбирается посредством длины циклического префикса, добавляемого к OFDM-символу. Фиг. 32 является схемой, иллюстрирующей соответствие совместно используемого канала передачи данных восходящей линии связи, который передается посредством устройства мобильной станции, и канала HARQ-индикатора, который передается посредством устройства базовой станции в EUTRA (непатентный документ 3). На фиг. 32 вертикальная ось представляет кодовый номер, используемый при кодовом мультиплексировании, а горизонтальная ось представляет номер группы каналов HARQ-индикатора (далее называемой "группой каналов HARQ-индикатора"), конфигурируемой посредством кодового мультиплексирования множества каналов HARQ-индикатора. Например, фиг. 32 показывает случай, когда число групп каналов HARQ-индикатора составляет 3, когда число кодов составляет 8. Число групп каналов HARQиндикатора задается посредством информации для управления числом PRB, включенных в полосу частот системы, и числом каналов HARQ-индикатора, предоставленных в широковещательном канале. Номер группы каналов HARQ-индикатора и кодовый номер, используемый, когда устройство базовой станции передает информацию ответа в совместно используемый канал передачи данных восходящей линии связи, передаваемый посредством устройства мобильной станции, ассоциированы со значением циклического сдвига пилотного канала восходящей линии связи, указанного посредством выделения радиоресурсов восходящей линии связи, которое передается посредством канала управления нисходящей линии связи, и наименьшим PRB-номером совместно используемого канала передачиданных восходящей линии связи, выделяемого устройству мобильной станции. Устройство мобильной станции распознает номер группы каналов HARQ-индикатора и кодовый номер, адресованный его собственному устройству мобильной станции, на основе информации, включенной в управляющую информацию нисходящей линии связи. В EUTRA предполагается, что одна полоса частот восходящей линии связи и одна полоса частот нисходящей линии связи, которые должны использоваться для связи, управляются посредством одного устройства базовой станции, и предполагается, что полоса частот восходящей линии связи, в которой размещается совместно используемый канал передачи данных восходящей линии связи, и полоса частот нисходящей линии связи, в которой размещается канал HARQ-индикатора, ассоциируются в отношении"один-к-одному". Фиг. 33 является схемой, иллюстрирующей размещение канала HARQ-индикатора EUTRA (непатентный документ 2). На фиг. 33 горизонтальная ось является временной осью, а вертикальная ось является частотной осью. Для удобства описания, на фиг. 33, частотная область представляет ширину полосы системы, а временная область представляет канал управления нисходящей линии связи, размещаемый в первом-третьем OFDM-символах субкадра. Фиг. 33 показывает случай, когда длина кодовой последовательности, используемой при кодовом мультиплексировании каналов HARQ-индикатора, составляет 4, а число групп каналов HARQ-индикатора составляет 2. Кроме того, фиг. 33 показывает случай, когда каждый канал HARQ-индикатора размещается по 3 OFDM-символам. Для упрощения описания канал индикатора формата управления и пилотный канал нисходящей линии связи не показаны. В первом OFDM-символе каналы HARQ-индикатора группы HARQ-индикаторов 1 размещаются в 4 элементах ресурсов в порядке от нижней стороны частотной области. Затем, каналы HARQ-индикатора группы каналов HARQ-индикатора 2 размещаются в 4 элементах ресурсов от элемента ресурсов рядом с элементами ресурсов, в которых размещаются каналы HARQиндикатора группы каналов HARQ-индикатора 1. Если подробнее, например, сигнал, полученный посредством умножения сигнала модуляции, в который BPSK-модулируется информация ответа, на каждый элемент кода для кода длины последовательности 4, размещается в каждом элементе ресурсов. Сигнал, идентичный сигналу, размещенному в первом OFDM-символе, размещается во втором и третьем OFDM-символах. Таким образом, идентичный сигнал мультиплексируется в направлении частоты. Тем не менее, когда размещение осуществляется во втором и третьем OFDM-символах, группа каналов HARQ-индикатора, которая должна размещаться итеративно, равномерно распределяется и размещается в направлении частоты. В дополнение к случаю, когда группа каналов HARQ-индикатора, которая должна итеративно размещаться, распределяется и размещается в 3 OFDM-символах, как показано на фиг. 33, предусмотрен случай, в котором группа каналов HARQ-индикатора, которая должна итеративно размещаться, размещается по центру только в первом OFDM-символе. Размещение, которое должно быть задано посредством устройства базовой станции, указывается с использованием информации, представляющей числоOFDM-символов, в которых размещается канал HARQ-индикатора, представленный в широковещательном канале. Поскольку многоадресный канал и канал синхронизации нисходящей линии связи не связаны с настоящим изобретением, их подробное описание опускается. Фиг. 34 является схемой, иллюстрирующей многоуровневый OFDMA, предложенный в качестве схемы радиодоступа в нисходящей линии связи A-EUTRA (непатентный документ 1). На фиг. 34 горизонтальная ось является временной осью, а вертикальная ось является частотной осью. Полоса частот системы многоуровневого OFDMA включает в себя множество непрерывных полос частот или множество прерывистых полос частот. Предложен случай, когда ситуация, в которой устройство базовой станции и устройство мобильной станции выполняют связь в 1 полосе, и ситуация, в которой устройство базовой станции и устройство мобильной станции выполняют связь одновременно во множестве полос частот, смешиваются в рамках полосы частот системы. С точки зрения устройств мобильной станции предложен случай, когда устройства мобильной станции, допускающие одновременный прием только 1 полосы частот, и устройства мобильной станции,допускающие одновременный прием множества полос частот, смешиваются. В дальнейшем в этом документе блок полосы частот, как описано выше, упоминается как подполоса частот или подполоса. Другими словами, подполоса частот является областью, выступающей в качестве блока (единицы), в которых частотная область, используемая при связи с устройством мобильной станции, выделяется из областей, на которые разделены радиоресурсы посредством устройства базовой станции в направлении частоты. Размеры подполос, составляющих полосу частот системы устройства базовой станции, могут отличаться, соответственно. На фиг. 34 устройству UE1 мобильной станции выделяются подполосы 1-5 частот, т.е. все полосы частот, устройству UE2 мобильной станции выделяется подполоса 5 частот, а устройству UE3 мобильной станции выделяются подполосы 1-3 частот. Поскольку каждое устройство мобильной станции допускает прием только выделенного сигнала(ов) подполосы, канал управления нисходящей линии связи для каждого устройства мобильной станции размещается в подполосе(ах) частот, выделяемой каждому устройству мобильной станции. Фиг. 35 является схемой, иллюстрирующей схему, предложенную в качестве схемы радиодоступа в восходящей линии связи A-EUTRA (непатентный документ 1). На фиг. 35 горизонтальная ось является временной осью, а вертикальная ось является частотной осью. На фиг. 35 показан случай, когда полоса частот системы восходящей линии связи включает в себя 2 подполосы, устройство UE1 мобильной станции допускает передачу подполос 1 и 2 частот, устройство UE2 мобильной станции допускает передачу подполосы 2 частот, а устройство UE3 мобильной станции допускает передачу подполосы 1 частот, если схемой радиодоступа в восходящей линии связи является SC-FDMA. В качестве другого примера, показан случай, когда устройству UE1 мобильной станции выделяется ресурс подполосы 1 частот, подполосы 2 частот или подполос 1 и 2 частот от устройства базовой станции, устройству UE2 мобильной станции выделяется только ресурс подполосы 2 частот от устройства базовой станции, а устройству UE3 мобильной станции выделяется только ресурс подполосы 1 частот от устройства базовой станции. Даже в восходящей линии связи, аналогично нисходящей линии связи, случай, когда использование полосы частот устройства мобильной станции ограничено, и устройство мобильной станции обменивается данными с устройством базовой станции только в ограниченной полосе,предложен. Непатентный документ 1. 3GPP TSG RAN1 53, Kansas City, USA, 5-9 мая 2008 г., R1-081948 "Proposals for LTE-Advanced Technologies". Непатентный документ 2. 3GPP TS36.211-v8.3.0 (2008-05), Physical Channels and Modulation (Release 8). Непатентный документ 3. 3GPP TS36.213-v8.3.0 (2008-05), Physical Layer Procedures (Release 8). Раскрытие изобретения Проблема, разрешаемая изобретением Тем не менее, в системе беспроводной связи, в которой устройство базовой станции и устройство мобильной станции выполняют связь с использованием подполос в восходящей линии связи и нисходящей линии связи, размещение канала HARQ-индикатора предшествующего уровня техники имеет проблему в том, что устройство мобильной станции, ограниченное по подполосе, может не принять каналHARQ-индикатора. Таким образом, возникает проблема, состоящая в том, что устройство мобильной станции, ограниченное по подполосе, допускает прием канала HARQ-индикатора, когда канал HARQиндикатора размещается в подполосе, допускающей использование посредством устройства мобильной станции, но не допускает прием канала HARQ-индикатора, когда канал HARQ-индикатора размещается в подполосе, не допускающей использование посредством устройства мобильной станции. В размещении канала HARQ-индикатора предшествующего уровня техники возникает проблема в том, что устройство мобильной станции, допускающее использование множества подполос нисходящей линии связи, может не принимать канал HARQ-индикатора, поскольку оно может не знать то, где размещается канал HARQ-индикатора в любой из множества подполос нисходящей линии связи, допускающих использование посредством устройства мобильной станции. Настоящее изобретение осуществлено с учетом вышеописанных обстоятельств, и цель изобретения заключается в том, чтобы предоставлять технологию, в которой устройство мобильной станции может надлежащим образом принимать информацию ответа в системе беспроводной связи, в которой устройство базовой станции обменивается данными с устройством мобильной станции с использованием подполос в восходящей линии связи и нисходящей линии связи. Средство решения проблемы Первым аспектом настоящего изобретения является система беспроводной связи, включающая в себя множество устройств мобильной станции и устройство базовой станции, которое выделяет одну или более подполос каждой из восходящей линии связи и нисходящей линии связи для устройства мобильной станции и передает информацию ответа, указывающую то, приняты или нет данные восходящей линии связи надлежащим образом от устройства мобильной станции, при этом устройство базовой станции включает в себя: модуль управления, который управляет размещением группы с информацией ответа,включающей в себя множество фрагментов информации ответа, направленным на подполосу нисходящей линии связи, выделенную устройству мобильной станции, и формирует информацию задания группы с информацией ответа, касающуюся размещения, направленного на подполосу группы с информацией ответа; и модуль мультиплексирования, который собирает множество фрагментов информации ответа одного типа, чтобы конфигурировать группу с информацией ответа, и размещает сконфигурированную группу с информацией ответа в подполосе нисходящей линии связи на основе управления из модуля управления, и устройство мобильной станции включает в себя: модуль управления, который распознает подполосу нисходящей линии связи, в которой размещается группа с информацией ответа, на основе информации задания группы с информацией ответа и управляет извлечением информации ответа, адресованной его собственному устройству мобильной станции, из распознанной подполосы; модуль демультиплексирования, который извлекает информацию ответа, адресованную его собственной мобильной станции, из подполосы нисходящей линии связи на основе управления из модуля управления; и модуль декодирования, который декодирует информацию ответа, адресованную его собственному устройству мобильной станции, извлеченную посредством модуля демультиплексирования. В системе беспроводной связи модуль мультиплексирования устройства базовой станции может конфигурировать группу с информацией ответа, соответствующую подполосе восходящей линии связи,посредством сбора множества фрагментов информации ответа, соответствующей множеству данных,размещенных в той же подполосе восходящей линии связи, что и множество фрагментов информации ответа одного типа. В системе беспроводной связи модуль управления устройства базовой станции может управлять модулем мультиплексирования, чтобы повторно формировать группу с информацией ответа, соответствующую одной подполосе восходящей линии связи, и размещать каждую повторно сформированную группу с информацией ответа в множестве подполос нисходящей линии связи. В системе беспроводной связи модуль управления устройства базовой станции может управлять модулем мультиплексирования, чтобы размещать множество групп с информацией ответа, соответствующих множеству подполос восходящей линии связи, в одной подполосе нисходящей линии связи. В системе беспроводной связи модуль управления устройства мобильной станции может управлять модулем демультиплексирования, чтобы распознавать множество подполос нисходящей линии связи и извлекать информацию ответа, адресованную его собственному устройству мобильной станции, из распознанных подполос, модуль демультиплексирования может извлекать информацию ответа, адресованную его собственному устройству мобильной станции, из каждой подполосы на основе управления из модуля управления, и модуль декодирования может выполнять декодирование с использованием всей информации ответа, адресованной его собственному устройству мобильной станции, извлеченной посредством модуля демультиплексирования. В системе беспроводной связи модуль управления устройства базовой станции может формировать информацию задания группы с информацией ответа, включающей в себя информацию, указывающую число групп с информацией ответа, размещенных в одной подполосе нисходящей линии связи, и информацию, указывающую подполосу восходящей линии связи, соответствующую каждой из множества групп с информацией ответа, и модуль управления устройства мобильной станции может распознавать число групп с информацией ответа и подполосу восходящей линии связи, соответствующую каждой из множества групп с информацией ответа, из информации задания группы с информацией ответа. В системе беспроводной связи модуль управления устройства базовой станции может управлять модулем мультиплексирования, чтобы размещать информацию задания группы с информацией ответа в канале, размещенном в фиксированном блоке из множества блоков, назначенных из частотной области и временной области, имеющих предварительно определенную ширину в рамках подполосы нисходящей линии связи. В системе беспроводной связи модуль управления устройства базовой станции может управлять модулем мультиплексирования, чтобы размещать информацию задания группы с информацией ответа в канале, размещенном в блоке, указанном посредством канала управления из множества блоков, назначенных из частотной области и временной области, имеющих предварительно определенную ширину в рамках подполосы нисходящей линии связи. В системе беспроводной связи модуль управления устройства базовой станции может управлять модулем мультиплексирования, чтобы размещать множество групп с информацией ответа, которые размещаются в одной подполосе нисходящей линии связи, в блоке, выбранном согласно предварительно определенному правилу из множества блоков, назначенных из частотной области и временной области,имеющих предварительно определенную ширину в рамках подполосы, и модуль управления устройства мобильной станции может управлять модулем демультиплексирования, чтобы извлекать множество групп с информацией ответа, размещенных в одной полосе нисходящей линии связи, согласно предварительно определенному правилу. В системе беспроводной связи модуль управления устройства базовой станции может управлять модулем мультиплексирования, чтобы размещать множество групп с информацией ответа, которые размещаются в одной подполосе нисходящей линии связи, в блоках, которые являются непрерывными в направлении частоты из множества блоков, назначенных из частотной области и временной области,имеющих предварительно определенную ширину в рамках подполосы. В системе беспроводной связи модуль управления устройства базовой станции может управлять модулем мультиплексирования, чтобы размещать множество групп с информацией ответа, которые размещаются в одной подполосе нисходящей линии связи, в блоке группы с информацией ответа в блоках,которые являются распределенными в направлении частоты из множества блоков, назначенных из частотной области и временной области, имеющих предварительно определенную ширину в рамках подполосы. В системе беспроводной связи модуль мультиплексирования устройства базовой станции может конфигурировать результат, полученный посредством кодового мультиплексирования множества фрагментов информации ответа, соответствующей множеству данных, размещенных в той же подполосе восходящей линии связи, что и группы с информацией ответа, и модуль управления устройства базовой станции может управлять модулем мультиплексирования, чтобы размещать множество групп с информацией ответа в блоках, которые являются непрерывными в направлении частоты из множества блоков,назначенных из частотной области и временной области, имеющих предварительно определенную ширину в рамках одной подполосы нисходящей линии связи. В системе беспроводной связи модуль управления устройства базовой станции может управлять модулем мультиплексирования, чтобы размещать информацию, которая является частью информации задания группы с информацией ответа, указывающей число групп с информацией ответа, которые размещаются в одной подполосе нисходящей линии связи, в фиксированном блоке из множества блоков,-6 020298 назначенных из частотной области и временной области, имеющих предварительно определенную ширину в рамках подполосы нисходящей линии связи, и может управлять модулем мультиплексирования,чтобы размещать информацию, которая является частью информации задания группы с информацией ответа, указывающей подполосу восходящей линии связи, соответствующую группе с информацией ответа, в канале, размещенном в блоке, указанном посредством канала управления из множества блоков. В системе беспроводной связи модуль управления устройства базовой станции может управлять модулем мультиплексирования, чтобы размещать группу с информацией ответа, соответствующей подполосе восходящей линии связи, в подполосе нисходящей линии связи согласно предварительно определенному правилу, и может формировать информацию, указывающую число групп с информацией ответа,которые размещаются в подполосе нисходящей линии связи, как информацию задания группы с информацией ответа. В системе беспроводной связи модуль управления устройства базовой станции может управлять модулем мультиплексирования, чтобы размещать предварительно определенное число фрагментов информации ответа в подполосе нисходящей линии связи, и может формировать информацию, указывающую подполосу восходящей линии связи, соответствующую каждой группе ответа, как информацию задания группы с информацией ответа. Вторым аспектом настоящего изобретения является устройство базовой станции, которое выделяет одну или более подполос каждой из восходящей линии связи и нисходящей линии связи для устройства мобильной станции и передает информацию ответа, которая указывает, приняты или нет данные восходящей линии связи от устройства мобильной станции надлежащим образом, в устройство мобильной станции, причем устройство базовой станции включает в себя модуль управления, который управляет размещением группы с информацией ответа, включающей в себя множество фрагментов информации ответа, направленным на подполосу нисходящей линии связи, выделенную устройству мобильной станции; и модуль мультиплексирования, который собирает множество фрагментов информации ответа одного типа, чтобы конфигурировать группу с информацией ответа, и размещает сконфигурированную группу с информацией ответа в подполосе нисходящей линии связи на основе управления из модуля управления. В устройстве базовой станции модуль управления дополнительно может формировать информацию задания группы с информацией ответа, касающуюся размещения группы с информацией ответа. Третьим аспектом настоящего изобретения является устройство мобильной станции, которое передает/принимает данные с использованием одной или более подполос, выделенных каждой из нисходящей линии связи и восходящей линии связи, и принимает информацию ответа, которая указывает, принимает или нет устройство базовой станции надлежащим образом данные восходящей линии связи, от устройства базовой станции, причем устройство мобильной станции включает в себя: модуль управления, который распознает подполосу нисходящей линии связи, в которой размещается группа с информацией ответа, на основе информации задания группы с информацией ответа, касающейся размещения группы с информацией ответа, включающей в себя множество фрагментов информации ответа, и управляет извлечением информации ответа, адресованной его собственному устройству мобильной станции,из распознанной подполосы; модуль демультиплексирования, который извлекает информацию ответа,адресованную его собственной мобильной станции, из подполосы нисходящей линии связи на основе управления из модуля управления; и модуль декодирования, который декодирует информацию ответа,адресованную его собственному устройству мобильной станции, извлеченную посредством модуля демультиплексирования. Четвертым аспектом настоящего изобретения является способ беспроводной связи для использования в устройстве базовой станции, которое выделяет одну или более подполос каждой из восходящей линии связи и нисходящей линии связи для устройства мобильной станции и передает информацию ответа, которая указывает, приняты или нет данные восходящей линии связи от устройства мобильной станции надлежащим образом, в устройство мобильной станции, причем способ беспроводной связи включает в себя: сбор множества фрагментов информации ответа одного типа, чтобы конфигурировать группу с информацией ответа; управление размещением группы с информацией ответа, конфигурируемой при сборе, направленным на подполосу нисходящей линии связи, выделенную устройству мобильной станции; и размещение группы с информацией ответа, конфигурируемой при сборе в подполосе нисходящей линии связи, на основе управления. Способ беспроводной связи дополнительно может включать в себя формирование информации задания группы с информацией ответа, касающейся размещения группы с информацией ответа. Пятым аспектом настоящего изобретения является способ беспроводной связи для использования в устройстве мобильной станции, которое передает/принимает данные с использованием одной или более подполос, выделенных каждой из нисходящей линии связи и восходящей линии связи, и принимает информацию ответа, которая указывает, принимает или нет устройство базовой станции надлежащим образом данные восходящей линии связи, от устройства базовой станции, причем способ беспроводной связи включает в себя: распознавание подполосы нисходящей линии связи, в которой размещается группа с информацией ответа, на основе информации задания группы с информацией ответа, касающейся разме-7 020298 щения группы с информацией ответа, включающей в себя множество фрагментов информации ответа; управление извлечением информации ответа, адресованной его собственному устройству мобильной станции, из подполосы, распознанной при распознавании; извлечение информации ответа, адресованной его собственной мобильной станции, из подполосы нисходящей линии связи на основе управления; и декодирование информации ответа, адресованной его собственному устройству мобильной станции, извлеченной при извлечении. Преимущество изобретения Согласно настоящему изобретению преимущество состоит в том, что устройство мобильной станции может надлежащим образом принимать информацию ответа (канал HARQ-индикатора) в системе беспроводной связи, в которой устройство базовой станции обменивается данными с устройством мобильной станции с использованием подполос в восходящей линии связи и нисходящей линии связи. Краткое описание чертежей Фиг. 1 является схемой, показывающей схематичную конфигурацию радиокадра восходящей линии связи согласно настоящему варианту осуществления. Фиг. 2 является схемой, иллюстрирующей выделение подполос радиокадра восходящей линии связи для устройств мобильной станции согласно настоящему варианту осуществления. Фиг. 3 является схемой, показывающей схематичную конфигурацию радиокадра нисходящей линии связи согласно настоящему варианту осуществления. Фиг. 4 является схемой, иллюстрирующей выделение подполос радиокадра нисходящей линии связи для устройств мобильной станции согласно настоящему варианту осуществления. Фиг. 5 является блок-схемой, показывающей конфигурацию устройства базовой станции согласно варианту осуществления настоящего изобретения. Фиг. 6 является принципиальной блок-схемой, показывающей внутреннюю конфигурацию модуля обработки (процессора) передачи устройства базовой станции по фиг. 5. Фиг. 7 является схемой, иллюстрирующей способ кодового мультиплексирования посредством модуля мультиплексирования по фиг. 6. Фиг. 8 является схемой, иллюстрирующей способ размещения кластеров групп каналов HARQиндикатора посредством модуля мультиплексирования по фиг. 6. Фиг. 9 является схемой, иллюстрирующей способ регенерации и размещения кластера групп каналов HARQ-индикатора. Фиг. 10 является схемой, иллюстрирующей другой способ регенерации и размещения кластера групп каналов HARQ-индикатора. Фиг. 11 является схемой, иллюстрирующей способ размещения множества кластеров групп каналовHARQ-индикатора в 1 подполосе нисходящей линии связи. Фиг. 12 является схемой, иллюстрирующей другой способ размещения множества кластеров групп каналов HARQ-индикатора в 1 подполосе нисходящей линии связи. Фиг. 13 является схемой, иллюстрирующей способ непрерывного размещения групп каналовHARQ-индикатора в направлении частоты. Фиг. 14 является схемой, иллюстрирующей другой способ непрерывного размещения групп каналов HARQ-индикатора в направлении частоты. Фиг. 15 является схемой, иллюстрирующей способ распределения и размещения множества компонентов канала HARQ-индикатора, составляющих канал HARQ-индикатора в направлении частоты. Фиг. 16 является схемой, иллюстрирующей способ распределения и размещения кластеров групп компонентов канала HARQ-индикатора, имеющих одинаковое порядковое число в кластерах групп каналов HARQ-индикатора подполос восходящей линии связи для фиг. 15. Фиг. 17 является схемой, иллюстрирующей информацию, которая задается как информация задания канала HARQ-индикатора. Фиг. 18 является схемой, иллюстрирующей размещение каждого канала, по которому передается информация задания канала HARQ-индикатора. Фиг. 19 является блок-схемой последовательности операций способа, иллюстрирующей операцию управления модулем обработки передачи посредством модуля управления устройства базовой станции по фиг. 5. Фиг. 20 является принципиальной блок-схемой, показывающей конфигурацию устройства мобильной станции согласно настоящему варианту осуществления. Фиг. 21 является принципиальной блок-схемой, показывающей внутреннюю конфигурацию модуля обработки приема устройства мобильной станции по фиг. 20. Фиг. 22 является блок-схемой последовательности операций способа, иллюстрирующей операцию приема канала HARQ-индикатора посредством модуля обработки приема устройства мобильной станции по фиг. 20. Фиг. 23 является блок-схемой последовательности операций способа, иллюстрирующей операцию приема канала HARQ-индикатора посредством модуля обработки приема устройства мобильной станции по фиг. 20. Фиг. 24 является блок-схемой последовательности операций способа, иллюстрирующей операцию передачи модуля обработки передачи устройства базовой станции по фиг. 5. Фиг. 25 является блок-схемой последовательности операций способа, иллюстрирующей операцию приема посредством модуля обработки приема устройства мобильной станции по фиг. 20. Фиг. 26 является схемой, иллюстрирующей способ размещения кластера групп каналов HARQиндикатора. Фиг. 27 является схемой, показывающей схематичную структуру канала в EUTRA. Фиг. 28 является схемой, показывающей схематичную конфигурацию радиокадра восходящей линии связи в EUTRA. Фиг. 29 является схемой, иллюстрирующей схематичную конфигурацию радиокадра нисходящей линии связи в EUTRA. Фиг. 30 является схемой, иллюстрирующей размещение широковещательного канала в субкадре нисходящей линии связи EUTRA. Фиг. 31 является схемой, показывающей ортогональные коды, используемые при кодовом мультиплексировании в частотной области канала HARQ-индикатора EUTRA. Фиг. 32 является схемой, иллюстрирующей соответствие совместно используемого канала передачи данных восходящей линии связи, который передается посредством устройства мобильной станции, и канала HARQ-индикатора, который передается посредством устройства базовой станции в EUTRA. Фиг. 33 является схемой, иллюстрирующей размещение канала HARQ-индикатора EUTRA. Фиг. 34 является схемой, иллюстрирующей многоуровневый OFDMA, предложенный в качестве схемы радиодоступа в нисходящей линии связи A-EUTRA. Фиг. 35 является схемой, иллюстрирующей схему, предложенную в качестве схемы радиодоступа в восходящей линии связи A-EUTRA. Осуществление изобретения Далее описываются варианты осуществления настоящего изобретения со ссылкой на чертежи. Согласно настоящему варианту осуществления система беспроводной связи включает в себя множество устройств 2 мобильных станций и устройство 1 базовой станции. Множество устройств 2 мобильных станций и устройство 1 базовой станции взаимно передают/принимают сигналы (информацию) посредством беспроводной связи. Нисходящая линия связи для беспроводной связи от устройства 1 базовой станции к устройству 2 мобильной станции включает в себя совместно используемый канал передачи данных нисходящей линии связи, канал индикатора формата управления, канал HARQ-индикатора, широковещательный канал, канал управления нисходящей линии связи и пилотный канал нисходящей линии связи. Восходящая линия связи для беспроводной связи от устройства 2 мобильной станции к устройству 1 базовой станции включает в себя канал управления восходящей линии связи, совместно используемый канал передачи данных восходящей линии связи и пилотный канал восходящей линии связи. Фиг. 1 является схемой, показывающей схематичную конфигурацию радиокадра (радиоресурса) восходящей линии связи согласно настоящему варианту осуществления. На фиг. 1 горизонтальная ось является временной осью, а вертикальная ось является частотной осью. Радиокадр восходящей линии связи является единицей выделения радиоресурсов и т.п. для каждого устройства 2 мобильной станции и включает в себя PRB-пару, имеющую полосу частот и временную полосу, которые имеют предварительно определенную ширину. В основном, 1 PRB-пара включает в себя 2 PRB, которые являются непрерывными во временной области. Один PRB включает в себя 12 поднесущих в частотной области и включает в себя 7 SC-FDMAсимволов во временной области. Ширина полосы системы является шириной полосы линий связи устройства 1 базовой станции. В ответ на ширину полосы системы множество PRB размещаются в радиокадре восходящей линии связи. Во временной области предусмотрен временной квант, включающий в себя 7 SC-FDMA-символов, субкадр, включающий в себя 2 временных кванта, и радиокадр, включающий в себя 10 субкадров. В радиокадре восходящей линии связи множество PRB размещаются в ответ на ширину полосы системы. В каждом субкадре размещается, по меньшей мере, совместно используемый канал передачи данных восходящей линии связи, который используется при передаче информационных данных, и канал управления восходящей линии связи, который используется при передаче управляющих данных. Пилотный канал восходящей линии связи, который используется при оценке канала совместно используемого канала передачи данных восходящей линии связи и канала управления восходящей линии связи, также размещается, но его иллюстрация опускается на фиг. 1 для упрощения описания. Фиг. 1 показывает случай, когда канал управления восходящей линии связи размещается в первом PRB и последнем PRB ширины полосы системы, и совместно используемый канал передачи данных восходящей линии связи размещается в других PRB, но число PRB, в которых размещается канал управления восходящей линии связи, управляется посредством системной информации широковещательного канала устройства 1 базовой станции. Канал управления восходящей линии связи включает в себя индикатор качества канала, индикатор запроса на диспетчеризацию и т.п. Фиг. 2 является схемой, иллюстрирующей выделение подполос радиокадра (радиоресурса) восходящей линии связи для устройств 2 мобильной станции согласно настоящему варианту осуществления. На фиг. 2 горизонтальная ось является временной осью, а вертикальная ось является частотной осью. На фиг. 2 ширина полосы системы радиокадра восходящей линии связи включает в себя 2 подполосы. Подполосы пронумерованы в порядке от подполосы низких частот. На фиг. 2 устройству UE1 мобильной станции выделяются подполосы 1 и 2 частот, устройству UE2 мобильной станции выделяется подполоса 2 частот, а устройству UE3 мобильной станции выделяется подполоса 1 частот. Фиг. 3 является схемой, показывающей схематичную конфигурацию радиокадра нисходящей линии связи согласно настоящему варианту осуществления. На фиг. 3 горизонтальная ось является временной осью, а вертикальная ось является частотной осью. Радиокадр нисходящей линии связи включает в себяPRB-пары, идентичные радиокадру восходящей линии связи. В основном, 1 PRB-пара включает в себя 2PRB, которые являются непрерывными во временной области. В радиокадре нисходящей линии связи 1 PRB включает в себя 12 поднесущих в частотной области и включает в себя 7 OFDM-символов во временной области. Ширина полосы системы является шириной полосы линий связи устройства 1 базовой станции. Во временной области предусмотрен временной квант, включающий в себя 7 OFDM-символов, субкадр, включающий в себя 2 временных кванта, и радиокадр, включающий в себя 10 субкадров. Блок, включающий в себя 1 поднесущую и 1 OFDM-символ,упоминается как элемент ресурсов. В радиокадре нисходящей линии связи множество PRB размещаются в ответ на ширину полосы системы. В каждом субкадре размещается, по меньшей мере, совместно используемый канал передачи данных нисходящей линии связи, который используется при передаче информационных данных и системной информации, и канал управления нисходящей линии связи, который используется при передаче управляющих данных. Размещение системной информации информационных данных и системной информации в рамках совместно используемого канала передачи данных нисходящей линии связи указывается посредством канала управления нисходящей линии связи. Широковещательный канал, который используется при передаче системной информации, не показан на фиг. 3, и его размещение описано ниже. Системная информация включает в себя информацию,необходимую для связи посредством устройства 1 базовой станции и устройства 2 мобильной станции,периодически передается в множество устройств 2 мобильной станции по широковещательному каналу и совместно используемому каналу передачи данных нисходящей линии связи. Системная информация,размещаемая в широковещательном канале и совместно используемом канале передачи данных нисходящей линии связи, отличается. Канал HARQ-индикатора, который используется при передаче информации ответа, указывающей,выполнен ли прием совместно используемого канала передачи данных восходящей линии связи посредством устройства 2 мобильной станции успешно или безуспешно, не показан на фиг. 3, и его размещение описано ниже. Пилотный канал нисходящей линии связи, который используется при оценке канала совместно используемого канала передачи данных нисходящей линии связи и канала управления нисходящей линии связи, не показан на фиг. 3 для упрощения описания. Хотя не показано на фиг. 3 для упрощения описания, канал индикатора формата управления, указывающий число OFDM-символов, составляющих канал управления нисходящей линии связи, размещается в предварительно определенной позиции частоты первого OFDM-символа для каждого субкадра. Фиг. 3 показывает случай, когда канал управления нисходящей линии связи размещается в первом, втором и третьем OFDM-символах субкадра, и совместно используемый канал передачи данных нисходящей линии связи размещается в других OFDM-символах, но OFDM-символы, в которых размещается канал управления нисходящей линии связи, варьируются в блоке субкадра. Канал управления нисходящей линии связи и совместно используемый канал передачи данных нисходящей линии связи не размещаются совместно в одном OFDM-символе. Канал управления нисходящей линии связи включает в себя множество фрагментов информации выделения радиоресурсов восходящей линии связи, информации выделения радиоресурсов нисходящей линии связи, информации команд мощности передачи и т.п. Фиг. 4 является схемой, иллюстрирующей выделение подполос радиокадра (радиоресурса) нисходящей линии связи для устройств 2 мобильной станции. На фиг. 4 горизонтальная ось является временной осью, а вертикальная ось является частотной осью. На фиг. 4 ширина полосы системы радиокадра нисходящей линии связи включает в себя 5 подполос. Подполосы пронумерованы в порядке от подполосы низких частот. На фиг. 4 устройству UE1 мобильной станции выделяются подполосы 1-5 частот, т.е. все подполосы, устройству UE2 мобильной станции выделяется подполоса 5 частот, а устройству UE3 мобильной станции выделяются подполосы 1-3 частот. Каждое устройство 2 мобильной станции принимает канал управления нисходящей линии связи, совместно используемый канал передачи данных нисходящей линии связи и т.п., включенные в выделенную подполосу(ы) частот. Устройство 1 базовой станции настоящего варианта осуществления частотно мультиплексирует канал HARQ-индикатора с каналом управления нисходящей линии связи, чтобы размещать частотно мультиплексированные каналы, осуществляет размещение посредством частотного мультиплексирования и кодового мультиплексирования между каналами HARQ-индикатора и передает результат размещения в устройство 2 мобильной станции. Устройство 1 базовой станции размещает канал, по которому передается информация задания канала HARQ-индикатора (также называемая "информацией задания группы с информацией ответа"), касающаяся размещения, направленного на подполосу кластера групп каналовHARQ-индикатора (которая должна быть описана ниже), т.е. информация, указывающая число групп каналов HARQ-индикатора, размещенных в подполос нисходящей линии связи, и информация, указывающая то, какая подполоса частот восходящей линии связи предназначена для размещаемой группы каналов HARQ-индикатора (информация, указывающая подполосу восходящей линии связи, соответствующую группе каналов HARQ-индикатора), в каждой подполосе нисходящей линии связи и передает канал в устройство 2 мобильной станции. Информация задания канала HARQ-индикатора включается в любую из системной информации, размещаемой в совместно используемом канале передачи данных нисходящей линии связи, системной информации, размещаемой в широковещательном канале, или канале индикатора формата управления. Фиг. 5 является принципиальной блок-схемой, показывающей конфигурацию устройства 1 базовой станции согласно первому варианту осуществления настоящего изобретения. Как показано на фиг. 5,устройство 1 базовой станции включает в себя модуль 10 управления радиоресурсами, модуль 11 управления, модуль 12 обработки приема и модуль 13 обработки передачи. Модуль 10 управления радиоресурсами управляет циклом прерывистой передачи/приема в/из устройства 2 мобильной станции, схемой модуляции/скоростью кодирования и мощностью передачи совместно используемого канала передачи данных нисходящей линии связи, выделением радиоресурсов совместно используемого канала передачи данных нисходящей линии связи, числом OFDM-символов, составляющих канал управления нисходящей линии связи, мультиплексированием канала управления нисходящей линии связи, совместно используемого канала передачи данных нисходящей линии связи или канала HARQ-индикатора и т.д. и т.п., выводит управляющие сигналы, указывающие содержимое управления, в модуль 11 управления, а также сообщает их как индикатор формата управления, управляющие данные, системную информацию и информацию ответа в устройство 2 мобильной станции через модуль 11 управления и модуль 13 обработки передачи. Модуль 11 управления выводит управляющие сигналы в модуль 13 обработки передачи и модуль 12 обработки приема, чтобы управлять модулем 13 обработки передачи и модулем 12 обработки приема на основе управляющих сигналов, вводимых из модуля 10 управления радиоресурсами. Модуль 11 управления осуществляет управление заданием размещения, направленным на элемент ресурсов каждого канала, заданием ортогонального кода, который должен быть умножен на канал HARQ-индикатора и т.п., для модуля 13 обработки передачи и модуля 12 обработки приема. Модуль 11 управления формирует информацию ответа, которая должна размещаться в каналеHARQ-индикатора, вводимую из модуля 12 обработки приема, системную информацию, которая должна размещаться в широковещательном канале и совместно используемом канале передачи данных нисходящей линии связи, вводимую из модуля 10 управления радиоресурсами, индикатор формата управления, размещаемый в канале индикатора формата управления, и управляющие данные, размещаемые в канале управления нисходящей линии связи, и инструктирует модулю 13 обработки передачи передавать их. Модуль 13 обработки передачи формирует совместно используемый канал передачи данных нисходящей линии связи, канал индикатора формата управления, канал HARQ-индикатора, широковещательный канал, канал управления нисходящей линии связи и пилотный канал нисходящей линии связи на основе вводов из модуля 11 управления, мультиплексирует каналы в радиокадр нисходящей линии связи и передает кадр для каждого устройства 2 мобильной станции через множество передающих антенн, например, 4 передающих антенны. На основе ввода из модуля 11 управления, модуль 12 обработки приема принимает канал управления восходящей линии связи, совместно используемый канал передачи данных восходящей линии связи и пилотный канал восходящей линии связи, передаваемые посредством каждого устройства 2 мобильной станции, через приемную антенну. Информация ответа, указывающая, выполнен ли прием совместно используемого канала передачи данных восходящей линии связи успешно или безуспешно, выводится в модуль 11 управления. Поскольку обработка (модуль обработки приема), связанная с восходящей линией связи, не связана непосредственно с настоящим изобретением, ее описание опускается. Фиг. 6 является принципиальной блок-схемой, показывающей внутреннюю конфигурацию модуля 13 обработки передачи устройства 1 базовой станции по фиг. 5. Модуль 13 обработки передачи устройства 1 базовой станции включает в себя множество модулей 100 обработки совместно используемого канала передачи данных нисходящей линии связи, модуль 110 обработки канала индикатора формата управления, множество модулей 120 обработки канала HARQ-индикатора, модуль 130 обработки широковещательного канала, множество модулей 140 обработки канала управления нисходящей линии связи,модуль 150 формирования пилотного канала нисходящей линии связи, модуль 160 мультиплексирования и множество конкретных для передающей антенны модулей 170 обработки передачи. Множество модулей 100 обработки совместно используемого канала передачи данных нисходящей линии связи, множе- 11020298 ство модулей 120 обработки канала HARQ-индикатора и множество конкретных для передающей антенны модулей 170 обработки передачи, соответственно, имеют идентичную конфигурацию и функцию. Каждый канальный модуль обработки выполняет обработку каждого канала для информационных данных, вводимых извне, и системная информация, информация ответа и т.п. вводятся из модуля 11 управления. Таким образом, каждый канальный модуль обработки принимает информацию, передаваемую по каналу, кодирует и модулирует информацию и формирует сигнал, адресованный соответствующему устройству 2 мобильной станции, или сигнал, адресованный определенному числу других устройств 2 мобильной станции, которые не распознаются. Каждый канальный модуль обработки включает в себя модуль кодирования, который выполняет кодирование для сигналов, и модуль модуляции, который выполняет модуляцию данных для сигналов. Код, который должен использоваться в схеме кодирования и модуляции, которая должна использоваться при модуляции данных, отличается согласно каждому канальному модулю обработки. Каждый из конкретных для передающей антенны модулей 170 обработки передачи передает сигнал,мультиплексированный посредством модуля 160 мультиплексирования для каждой передающей антенны, через каждую передающую антенну. Каждый из конкретных для передающей антенны модулей 17 0 обработки передачи включает в себя модуль 171 IFFT (обратного быстрого преобразования Фурье), модуль 172 вставки GI (защитных интервалов), модуль 173 цифроаналогового (D/A) преобразования и радиочастотный (RF) передающий модуль 174. Функции IFFT-модуля 171, модуля 172 вставки GI, D/Aмодуля 173 и передающего RF-модуля 174 описаны ниже. Каждый из модулей 100 обработки совместно используемого канала передачи данных нисходящей линии связи выполняет обработку в полосе модулирующих частот для передачи информационных данных, вводимых извне, и системной информации, вводимой из модуля 11 управления (в дальнейшем в этом документе информационные данные и системная информация совместно упоминаются как "данные"), в OFDM-схеме. Таким образом, модуль 101 турбокодирования модуля 100 обработки совместно используемого канала передачи данных нисходящей линии связи выполняет кодирование с коррекцией ошибок посредством турбокода для повышения устойчивости к ошибкам входных данных. Модуль 102 модуляции данных формирует символ модуляции посредством модуляции данных, кодированных с коррекцией ошибок посредством модуля 101 турбокодирования в схеме модуляции, такой как QPSK, 16 позиционная квадратурная амплитудная модуляция (16QAM) или 64-позиционная квадратурная амплитудная модуляция (64QAM), на основе управляющего сигнала из модуля 11 управления, и выводит символ модуляции в модуль 160 мультиплексирования. Модуль 110 обработки канала индикатора формата управления выполняет обработку в полосе модулирующих частот для передачи индикатора формата управления, вводимого из модуля 11 управления,в OFDM-схеме. Таким образом, модуль 111 блочного кодирования модуля 110 обработки канала индикатора формата управления выполняет кодирование ошибок посредством блочного кода для повышения устойчивости к ошибкам входного индикатора формата управления. Модуль 112 QPSK-модуляции выполняет QPSK-модуляцию для индикатора формата управления, кодированного с коррекцией ошибок посредством модуля 111 блочного кодирования, в схеме QPSK-модуляции, формирует символ модуляции и выводит символ модуляции в модуль 160 мультиплексирования. Каждый из модулей 120 обработки канала HARQ-индикатора выполняет обработку в полосе модулирующих частот для передачи информации ответа, вводимой из модуля 11 управления, в OFDM-схеме. Таким образом, модуль 121 итеративного кодирования модуля 120 обработки канала HARQ-индикатора выполняет кодирование с коррекцией ошибок посредством итеративного кода для повышения устойчивости к ошибкам входного канала HARQ-индикатора. Модуль 122 BPSK-модуляции BPSK-модулирует данные, кодированные с коррекцией ошибок посредством модуля 121 итеративного кодирования, в схеме BPSK-модуляции. Модуль 123 кодового умножения умножает BPSK-модулированную информацию ответа на ортогональный код, формирует символ модуляции и выводит символ модуляции в модуль 160 мультиплексирования. Модуль 130 обработки широковещательного канала выполняет обработку в полосе модулирующих частот для передачи системной информации, вводимой из модуля 11 управления, в OFDM-схеме. Таким образом, модуль 131 сверточного кодирования модуля 130 обработки широковещательного канала выполняет кодирование с коррекцией ошибок посредством сверточного кода для повышения устойчивости к ошибкам входной системной информации. Модуль 132 QPSK-модуляции формирует символ модуляции посредством модуляция системной информации, кодированной с коррекцией ошибок посредством модуля 131 сверточного кодирования модуля 130 обработки широковещательного канала, в схеме QPSKмодуляции, и выводит символ модуляции в модуль 160 мультиплексирования. Каждый из модулей 140 обработки канала управления нисходящей линии связи выполняет обработку в полосе модулирующих частот для передачи управляющих данных, вводимых из модуля 11 управления, в OFDM-схеме. Таким образом, модуль 141 сверточного кодирования модуля 140 обработки канала управления нисходящей линии связи выполняет кодирование с коррекцией ошибок посредством сверточного кода для повышения устойчивости к ошибкам входной системной информации. Модуль 142QPSK-модуляции формирует символ модуляции посредством модуляции управляющих данных, кодиро- 12020298 ванных с коррекцией ошибок посредством модуля 141 сверточного кодирования, в QPSK-модуляции, и выводит символ модуляции в модуль 160 мультиплексирования. Модуль 150 формирования пилотного канала нисходящей линии связи формирует пилотный символ нисходящей линии связи, который должен использоваться при оценке канала распространения/компенсации канала распространения канала управления нисходящей линии связи, совместно используемого канала передачи данных нисходящей линии связи и т.п., передаваемых посредством каждой передающей антенны устройства 1 базовой станции по пилотному каналу нисходящей линии связи, и выводит пилотный символ нисходящей линии связи в модуль 160 мультиплексирования. На основе управляющего сигнала из модуля 11 управления модуль 160 мультиплексирования размещает символы модуляции данных, индикатор формата управления, информацию ответа, системную информацию и управляющие данные, обработанные посредством кодирования, модуляции и т.п. и выводимые посредством канальных модулей обработки, и пилотный символ нисходящей линии связи в элементах ресурсов для каждой передающей антенны. Конкретные способы размещения, направленные на элементы ресурсов совместно используемого канала передачи данных нисходящей линии связи, канала индикатора формата управления, канала HARQ-индикатора, широковещательного канала и канала управления нисходящей линии связи, описываются ниже.IFFT-модуль 171 выполняет модуляцию OFDM-схемы посредством выполнения IFFT для сигнала, в котором символы модуляции и пилотный символ нисходящей линии связи размещаются в элементах ресурсов для каждой передающей антенны посредством модуля 160 мультиплексирования. Модуль 172 вставки GI формирует OFDM-символ посредством добавления GI к сигналу, модулируемому с помощьюOFDM посредством IFFT-модуля 171, и формирует цифровой сигнал в полосе модулирующих частот. GI получается посредством известного способа копирования части заголовка или хвоста символа, который должен быть передан. D/A-модуль 173 преобразует цифровой сигнал в полосе модулирующих частот,вводимый из модуля 172 вставки GI, в аналоговый сигнал. Передающий RF-модуль 174 формирует синфазный компонент и квадратурный компонент промежуточной частоты из аналогового сигнала, вводимого из D/A-модуля 173, удаляет дополнительный частотный компонент для промежуточной полосы частот, преобразует (преобразует с повышением частоты) промежуточный частотный сигнал в высокочастотный сигнал, удаляет дополнительный частотный компонент, усиливает мощность и передает сигнал посредством вывода сигнала в соответствующую передающую антенну. Устройство 1 базовой станции включает в себя конкретные для передающей антенны модули 170 обработки передачи, число которых соответствует числу передающих антенн, которые должны использоваться при передаче, например, 4 конкретных для передающей антенны модуля 170 обработки передачи в настоящем варианте осуществления. Каждый из конкретных для передающей антенны модулей 170 обработки передачи обрабатывает сигнал для соответствующей передающей антенны из сигналов для передающих антенн, выводимых посредством модуля 160 мультиплексирования. Фиг. 7 иллюстрирует способ кодового мультиплексирования каналов HARQ-индикатора посредством модуля 160 мультиплексирования по фиг. 6. На фиг. 7, 8 каналов HARQ-индикатора мультиплексируются с использованием кодов посредством ортогонального кода и составляют группу каналов HARQиндикатора (группу с информацией ответа). Если устройство 1 базовой станции принимает совместно используемый канал передачи данных восходящей линии связи, переданный посредством устройства 2 мобильной станции, группа каналов HARQ-индикатора, которой принадлежит канал HARQ-индикатора,по которому передается информация ответа в совместно используемый канал передачи данных восходящей линии связи, и ортогональный код, используемый при кодовом мультиплексировании, ассоциируются с PRB с наименьшей частотой, выделяемым совместно используемому каналу передачи данных восходящей линии связи. Набор из множества групп каналов HARQ-индикатора упоминается как кластер групп каналовHARQ-индикатора (группа с информацией ответа). Примером кластера групп каналов HARQ-индикатора является набор групп каналов HARQ-индикатора, соответствующих множеству данных, размещенных в одной подполосе восходящей линии связи. Фиг. 8 является схемой, иллюстрирующей способ размещения кластеров групп каналов HARQиндикатора посредством модуля 160 мультиплексирования по фиг. 6. На фиг. 8 горизонтальная ось является временной осью, вертикальная ось является частотной осью, полоса частот системы нисходящей линии связи включает в себя 5 подполос, и полоса частот системы восходящей линии связи включает в себя 2 подполосы. Кластер групп каналов HARQ-индикатора, соответствующий подполосе 1 частот восходящей линии связи, размещается в подполосе 1 частот нисходящей линии связи, а кластер групп каналов HARQ-индикатора, соответствующий подполосе 2 частот восходящей линии связи, размещается в подполосе 5 частот нисходящей линии связи. Таким образом, канал HARQ-индикатора выделяется подполосе нисходящей линии связи в блоке кластера групп каналов HARQ-индикатора, соответствующего подполосе восходящей линии связи. Кластер групп каналов HARQ-индикатора размещается посредством частотного мультиплексирования с OFDM-символом, в котором размещается канал управления нисходящей линии связи, подполоса частот восходящей линии связи выделяется устройству 2 мобильной станции, и также подполоса частот нисходящей линии связи выделяется так, что кластер групп каналовHARQ-индикатора, соответствующий подполосе восходящей линии связи, может приниматься. На фиг. 8 устройству UE1 мобильной станции выделяются подполосы 1 и 2 частот в восходящей линии связи и подполосы 1-5 частот в нисходящей линии связи. Устройство UE1 мобильной станции может принимать кластер групп каналов HARQ-индикатора, соответствующий подполосе 1 частот восходящей линии связи, в подполосе 1 частот нисходящей линии связи, и принимать кластер групп каналовHARQ-индикатора, соответствующий подполосе 2 частот восходящей линии связи, в подполосе 5 частот нисходящей линии связи. Устройству UE2 мобильной станции выделяется подполоса 2 частот в восходящей линии связи и подполоса 5 частот в нисходящей линии связи. Устройство UE2 мобильной станции может принимать кластер групп каналов HARQ-индикатора, соответствующий подполосе 2 частот восходящей линии связи, в подполосе 5 частот нисходящей линии связи. Устройству UE3 мобильной станции выделяется подполоса 1 частот в восходящей линии связи и подполосы 1-3 частот в нисходящей линии связи. Устройство UE3 мобильной станции может принимать кластер групп каналов HARQ-индикатора, соответствующий подполосе 1 частот восходящей линии связи, в подполосе 1 частот нисходящей линии связи. Модуль 160 мультиплексирования может повторно формировать кластер групп каналов HARQиндикатора и размещать результат регенерации в множестве подполос нисходящей линии связи. Фиг. 9 является схемой, иллюстрирующей способ регенерации и размещения кластера групп каналов HARQиндикатора. На фиг. 9 кластер групп каналов HARQ-индикатора, соответствующий подполосе 2 частот восходящей линии связи, повторно формируется и размещается в подполосе 2 частот нисходящей линии связи в дополнение к размещению кластеров групп каналов HARQ-индикатора по фиг .8. В примере, показанном на фиг. 9, кластер групп каналов HARQ-индикатора, соответствующий подполосе 1 частот восходящей линии связи, размещается в подполосе 1 частот нисходящей линии связи, и кластер групп каналов HARQ-индикатора, соответствующий подполосе 2 частот восходящей линии связи, размещается в подполосах 2 и 5 частот нисходящей линии связи. На фиг. 9 устройству UE3 мобильной станции выделяются подполосы 1 и 2 частот в восходящей линии связи и подполосы 1-3 частот в нисходящей линии связи. Устройство UE3 мобильной станции может принимать кластер групп каналов HARQ-индикатора, соответствующий подполосе 1 частот восходящей линии связи, в подполосе 1 частот нисходящей линии связи, и принимать кластер групп каналовHARQ-индикатора, соответствующий подполосе 2 частот восходящей линии связи, в подполосе 2 частот нисходящей линии связи. Модуль 160 мультиплексирования может размещать кластеры групп каналов HARQ-индикатора,соответствующие различным подполосам восходящей линии связи, в одной подполосе нисходящей линии связи. Фиг. 10 является схемой, иллюстрирующей другой способ регенерации и размещения кластера групп каналов HARQ-индикатора. На фиг. 10 кластер групп каналов HARQ-индикатора, соответствующий подполосе 2 частот восходящей линии связи, повторно формируется и размещается в подполосе 1 частот нисходящей линии связи в дополнение к размещению кластеров групп каналов HARQиндикатора по фиг. 8. В примере, показанном на фиг. 10, кластер групп каналов HARQ-индикатора, соответствующий подполосе 1 частот восходящей линии связи, и кластер групп каналов HARQиндикатора, соответствующий подполосе 2 частот, размещаются в подполосе 1 частот нисходящей линии связи, и кластер групп каналов HARQ-индикатора, соответствующий подполосе 2 частот восходящей линии связи, размещается в подполосе 5 частот нисходящей линии связи. На фиг. 10 устройству UE3 мобильной станции выделяются подполосы 1 и 2 частот в восходящей линии связи и подполосы 1-3 частот в нисходящей линии связи. Устройство UE3 мобильной станции может принимать кластер групп каналов HARQ-индикатора, соответствующий подполосе 1 частот восходящей линии связи, и кластер групп каналов HARQ-индикатора, соответствующий подполосе 2 частот восходящей линии связи, в подполосе 1 частот нисходящей линии связи. Способ регенерации и размещения кластера групп каналов HARQ-индикатора описан на фиг. 9 и 10. Тем не менее, кластер групп каналов HARQ-индикатора может состоять только из каналов HARQиндикатора для устройства 2 мобильной станции, допускающего прием подполосы нисходящей линии связи, в которой размещается кластер групп каналов HARQ-индикатора. Например, на фиг. 9 кластер групп каналов HARQ-индикатора, соответствующий подполосе 2 частот восходящей линии связи, размещаемый в подполосе 2 частот нисходящей линии связи, может составлять группу каналов HARQиндикатора и кластер групп каналов HARQ-индикатора из каналов HARQ-индикатора, соответствующих множеству данных, размещенных в подполосе 2 частот восходящей линии связи посредством множества устройств 2 мобильной станции, таких как устройства UE1 и UE3 мобильных станций, допускающие прием подполосы 2 частот нисходящей линии связи. Другими словами, канал HARQ-индикатора, соответствующий данным, размещенных в подполосе 2 частот восходящей линии связи посредством устройства 2 мобильной станции, неспособного к приему подполосы 2 частот нисходящей линии связи, такого как устройство UE2 мобильной станции, не включен в кластер групп каналов HARQ-индикатора подполосы 2 частот нисходящей линии связи. Фиг. 11 и 12 иллюстрируют множества кластеров групп каналов HARQ-индикатора в одной подпо- 14020298 лосе нисходящей линии связи. На фиг. 11 и 12 множество кластеров групп каналов HARQ-индикатора размещаются в одной подполосе нисходящей линии связи. На фиг. 11 и 12 горизонтальная ось является временной осью, вертикальная ось является частотной осью. Только 1 субкадр во временной области и 1 подполоса частот в частотной области показаны, и только канал управления нисходящей линии связи,совместно используемый канал передачи данных нисходящей линии связи и кластеры групп каналовHARQ-индикатора показаны для упрощения описания. Фиг. 11 и 12 являются примерами, в которых предполагается, что существуют 4 подполосы восходящей линии связи, и два из кластера групп каналовHARQ-индикатора, соответствующего подполосе 1 частот восходящей линии связи, и кластера групп каналов HARQ-индикатора, соответствующего подполосе 3 частот, размещаются в 1 подполосе нисходящей линии связи. Фиг. 11 и 12 являются примерами, в которых кластеры групп каналов HARQ-индикатора, соответствующие подполосам восходящей линии связи, непрерывно размещаются в направлении частоты в порядке возрастания соответствующих номеров подполос восходящей линии связи. На фиг. 11 кластер групп каналов HARQ-индикатора, соответствующий подполосе 1 частот восходящей линии связи, размещается от предварительно определенной позиции в качестве позиции, в которой кластер групп каналов HARQ-индикатора размещается, например, нижняя частота первого OFDM-символа и кластера групп каналов HARQ-индикатора, соответствующего подполосе 3 частот восходящей линии связи, размещается в последующей частоте. Таким образом, кластеры групп каналов HARQ-индикатора, которые должны размещаться, фактически непрерывно размещаются в направлении частоты в порядке возрастания соответствующих номеров подполос восходящей линии связи. На фиг. 12 кластер групп каналов HARQ-индикатора, соответствующий подполосе 1 частот восходящей линии связи, размещается от предварительно определенной позиции в качестве позиции, в которой размещается кластер групп каналов HARQ-индикатора, соответствующий подполосе 1 частот восходящей линии связи, например, нижняя частота первого OFDM-символа, и кластер групп каналов HARQиндикатора, соответствующий подполосе 3 частот восходящей линии связи, размещается в предварительно определенной позиции в качестве позиции, в которой размещается кластер групп каналов HARQиндикатора, соответствующий подполосе 3 частот. Таким образом, позиции, в которых размещаются кластеры групп каналов HARQ-индикатора, соответствующие 4 подполосам восходящей линии связи,предварительно определяются, и кластеры групп каналов HARQ-индикатора, которые должны размещаться, фактически размещаются в соответствующих позициях. В это время другие каналы, такие как канал управления нисходящей линии связи и т.п., могут быть многократно использованы в элементах ресурсов, резервируемых, чтобы размещать кластеры групп каналов HARQ-индикатора, соответствующие подполосам 2 и 4 частот восходящей линии связи. Выше описан способ размещения сигнала в блоке кластера групп каналов HARQ-индикатора, который является набором групп каналов HARQ-индикатора, но сигнал может размещаться в блоке группы каналов HARQ-индикатора. Фиг. 13 и 14 являются схемами, иллюстрирующими способ непрерывного размещения групп каналов HARQ-индикатора в направлении частоты. На фиг. 13 и 14 горизонтальная ось является временной осью, вертикальная ось является частотной осью. Показаны только 1 субкадр во временной области и 1 подполоса частот в частотной области, и для упрощения описания, показаны только канал управления нисходящей линии связи, совместно используемый канал передачи данных нисходящей линии связи и группы каналов HARQ-индикатора. Фиг. 13 и 14 являются примерами, в которых предполагается, что существуют 3 подполосы восходящей линии связи, и кластер групп каналов HARQ-индикатора, соответствующий каждой подполосе восходящей линии связи, включает в себя 2 группы каналов HARQиндикатора, и три из кластера групп каналов HARQ-индикатора, соответствующего подполосе 1 частот восходящей линии связи, кластера групп каналов HARQ-индикатора, соответствующего подполосе 2 частот восходящей линии связи, и кластера групп каналов HARQ-индикатора, соответствующего подполосе 3 частот, размещаются в подполосе нисходящей линии связи. В порядке от нижней частоты первого OFDM-символа субкадра на фиг. 13 размещается первая группа каналов HARQ-индикатора, соответствующая подполосе 1 частот восходящей линии связи, размещается первая группа каналов HARQ-индикатора, соответствующая следующей подполосе 2 частот восходящей линии связи, и размещается первая группа каналов HARQ-индикатора, соответствующая следующей подполосе 3 частот восходящей линии связи. Если все первые группы каналов HARQиндикатора, соответствующие подполосам восходящей линии связи, размещаются, как описано выше,вторые группы каналов HARQ-индикатора, соответствующие подполосам восходящей линии связи, также размещаются таким же образом. Таким образом, группы каналов HARQ-индикатора, соответствующие различным подполосам восходящей линии связи, размещаются попеременно. В порядке от нижней частоты первого OFDM-символа субкадра на фиг. 14 осуществляется непрерывное размещение от первой группы каналов HARQ-индикатора до второй группы каналов HARQиндикатора, соответствующей подполосе 1 частот восходящей линии связи, осуществляется размещение от первой группы каналов HARQ-индикатора до второй группы каналов HARQ-индикатора, соответствующей следующей подполосе 2 частот восходящей линии связи, и осуществляется размещение от пер- 15020298 вой группы каналов HARQ-индикатора до второй группы каналов HARQ-индикатора, соответствующей последней подполосе 3 частот восходящей линии связи. Таким образом, группы каналов HARQиндикатора, соответствующие одной подполосе восходящей линии связи, размещаются по центру. Соответственно, если способ размещения группы каналов HARQ-индикатора предварительно определяется, и устройство 2 мобильной станции сохраняет способ размещения, устройство 2 мобильной станции может распознавать позицию, в которой размещается требуемая группа каналов HARQиндикатора, из числа кластеров групп каналов HARQ-индикатора, включенных в подполосу нисходящей линии связи. В настоящем варианте осуществления канал HARQ-индикатора умножается на ортогональный код после выполнения итеративного кодирования, которое многократно выполняет итерации бита, имеющего значение, идентичное значению входного бита, и мультиплексируется с использованием кодов. Для 1 канала HARQ-индикатора группа сигналов (далее называемая "компонентом канала HARQиндикатора"), имеющая длину, идентичную длине последовательности ортогональных кодов, многократно обрабатывается с помощью итераций. Множество компонентов канала HARQ-индикатора распределяются и размещаются в направлении частоты. Фиг. 15 иллюстрирует способ распределения и размещения множества компонентов канала HARQиндикатора, составляющих канал HARQ-индикатора в направлении частоты. На фиг. 15 распределяются и размещаются множество компонентов канала HARQ-индикатора, составляющих 1 канал HARQиндикатора на фиг. 11. На фиг. 15 горизонтальная ось является временной осью, вертикальная ось является частотной осью. Показаны только 1 субкадр во временной области и 1 подполоса частот в частотной области, и только канал управления нисходящей линии связи, совместно используемый канал передачи данных нисходящей линии связи и кластер групп каналов HARQ-индикатора показаны для упрощения описания. Фиг. 15 является примером, в котором кластер групп каналов HARQ-индикатора, соответствующий подполосе 1 частот восходящей линии связи, и кластер групп каналов HARQ-индикатора, соответствующий подполосе 3 частот восходящей линии связи, размещаются в подполосе нисходящей линии связи, кластер групп каналов HARQ-индикатора, соответствующий каждой подполосе восходящей линии связи, включает в себя 2 группы каналов HARQ-индикатора, и каждый канал HARQ-индикатора группы каналов HARQ-индикатора включает в себя 3 компонента канала HARQ-индикатора. На фиг. 15 прямоугольник "1-1" указывает объект (далее называемый "группой компонентов каналаHARQ-индикатора"), полученный посредством кодового мультиплексирования компонентов каналаHARQ-индикатора, составляющих каналы HARQ-индикатора, составляющие группу каналов HARQиндикатора 1, соответствующую подполосе 1 частот восходящей линии связи, а прямоугольник "1-2" указывает группу компонентов канала HARQ-индикатора, полученную посредством кодового мультиплексирования компонентов канала HARQ-индикатора, составляющих каналы HARQ-индикатора, составляющие группу каналов HARQ-индикатора 2, соответствующую подполосе 1 частот восходящей линии связи. То же применимо к прямоугольникам "3-1" и "3-2". Блоки прямоугольников "1" и "3" указывают группы (далее называемые "кластерами групп компонентов канала HARQ-индикатора"), включающие в себя группы компонентов канала HARQ-индикатора, соответствующие подполосам 1 и 3 частот восходящей линии связи, итеративно размещенных. Таким образом, на фиг. 15 6 кластеров групп компонентов канала HARQ-индикатора существуют в подполосе, каждый кластер групп компонентов канала HARQиндикатора включает в себя 2 группы компонентов канала HARQ-индикатора, и каждая группа компонентов канала HARQ-индикатора включает в себя множество компонентов канала HARQ-индикатора. В примере по фиг. 15 3 кластера групп компонентов канала HARQ-индикатора размещаются в разделенных позициях в направлении частоты. Группы компонентов канала HARQ-индикатора кластера групп каналов HARQ-индикатора подполосы 1 частот восходящей линии связи в качестве первого кластера групп компонентов канала HARQ-индикатора размещаются один за другим в порядке от нижней частоты первого OFDM-символа. Затем группы компонентов канала HARQ-индикатора кластера групп каналов HARQ-индикатора подполосы 3 частот восходящей линии связи последовательно размещаются один за другим, чтобы быть непрерывными в направлении частоты. Помимо этого, второй кластер групп компонентов канала HARQ-индикатора размещается в позиции, отделенной от частоты, в которой размещается первый кластер групп компонентов канала HARQиндикатора, таким же образом. Помимо этого, третий кластер групп компонентов канала HARQиндикатора размещается в позиции, отделенной от частоты, в которой размещается второй кластер групп компонентов канала HARQ-индикатора, таким же образом. Фиг. 16 является схемой, иллюстрирующей способ распределения и размещения кластеров групп компонентов канала HARQ-индикатора, имеющих одинаковое порядковое число в кластерах групп каналов HARQ-индикатора подполос восходящей линии связи для фиг. 15. На фиг. 16 кластеры групп компонентов канала HARQ-индикатора, имеющие одинаковое порядковое число в кластерах групп каналовHARQ-индикатора подполос восходящей линии связи, не являются непрерывными в направлении частоты, а распределяются и размещаются. Это имеет смысл, идентичный тому, что кластеры групп каналовHARQ-индикатора подполос восходящей линии связи распределяются и размещаются в направлении частоты. Чтобы принимать канал HARQ-индикатора, устройство 2 мобильной станции должно распознавать размещение кластера групп каналов HARQ-индикатора и тип кластера групп каналов HARQ-индикатора,т.е. номер подполосы восходящей линии связи, соответствующий кластеру групп каналов HARQиндикатора. Здесь, устройство 1 базовой станции передает информацию задания канала HARQиндикатора, включающую в себя информацию, указывающую число кластеров групп каналов HARQиндикатора, размещенных в каждой подполосе нисходящей линии связи, и информацию (соответствующий номер подполосы восходящей линии связи), указывающую, какая подполоса частот восходящей линии связи предназначена для размещаемого кластера групп каналов HARQ-индикатора, в устройство 2 мобильной станции. В настоящем варианте осуществления информация задания канала HARQиндикатора размещается в каждой подполосе нисходящей линии связи. На фиг. 9, поскольку требуется максимальное число кластеров групп каналов HARQ-индикатора(2), допускающих соответствие 2 битам для указания числа размещенных кластеров групп каналовHARQ-индикатора (от 0 до 2) и 1 биту для указания подполосы 1 или 2 частот восходящей линии связи,соответствующей размещенному кластеру групп каналов HARQ-индикатора, всего 4 бита требуется для каждой подполосы нисходящей линии связи (полное гибкое размещение, в котором имеется степень свободы в ассоциировании с числом размещенных кластеров групп каналов HARQ-индикатора и подполосой частот восходящей линии связи). Фиг. 17 иллюстрирует информацию, которая задается как информация задания канала HARQиндикатора. На фиг. 17 битовая последовательность информации задания канала HARQ-индикатора ассоциирована с числом кластеров групп каналов HARQ-индикатора, размещенных в 1 подполосе нисходящей линии связи, и информацией, касающейся того, какое число субкадра восходящей линии связи соответствует кластеру групп каналов HARQ-индикатора. Устройство 2 мобильной станции заранее сохраняет ассоциирование таблицы по фиг. 17. Число битов информации задания канала HARQиндикатора может быть уменьшено, если ссылаются на информацию задания канала HARQ-индикатора. На фиг. 17 информация задания канала HARQ-индикатора составляет 3 бита. Информация, необходимая для информации задания канала HARQ-индикатора, может быть сокращена посредством ограничения числа кластеров групп каналов HARQ-индикатора, допускающих размещение в подполосе нисходящей линии связи, до 1 и т.п., хотя степень свободы в размещении кластеров групп каналов HARQ-индикатора является низкой (полугибкое размещение, в котором имеется степень свободы только в ассоциировании с подполосой частот восходящей линии связи). Информация задания канала HARQ-индикатора передается с использованием любого из широковещательного канала или канала индикатора формата управления, в котором предварительно определяется позиция, которая должна размещаться, и совместно используемого канала передачи данных нисходящей линии связи, при этом размещение указывается посредством канала управления нисходящей линии связи. Фиг. 18 является схемой, иллюстрирующей размещение каждого канала, по которому передается информация задания канала HARQ-индикатора. На фиг. 18 горизонтальная ось является временной осью,вертикальная ось является частотной осью, и показаны только 1 субкадр во временной области и 1 подполоса частот в частотной области. Идентичное размещение канала задается даже в других подполосах. Широковещательный канал размещается в 72 поднесущих центра в частотной области и в первомчетвертом OFDM-символах второго временного кванта субкадра во временной области в каждом фиксированном цикле, например, каждые 40 субкадров. Канал индикатора формата управления передается в предварительно определенной позиции в частотной области первого OFDM-символа субкадра в каждом субкадре. Совместно используемый канал передачи данных нисходящей линии связи размещается в каждом субкадре, но системная информация, включающая в себя информацию задания канала HARQиндикатора, передается по совместно используемому каналу передачи данных нисходящей линии связи в каждом фиксированном цикле, например, каждые 40 субкадров, и размещение системной информации в рамках совместно используемого канала передачи данных нисходящей линии связи указывается посредством канала управления нисходящей линии связи. Фиг. 19 является блок-схемой последовательности операций способа, иллюстрирующей операцию управления модулем 13 обработки передачи посредством модуля 11 управления устройства 1 базовой станции по фиг. 5. Во-первых, модуль 11 управления определяет размещение, направленное на элементы ресурсов совместно используемого канала передачи данных нисходящей линии связи, канала индикатора формата управления, канала HARQ-индикатора, широковещательного канала и канала управления нисходящей линии связи, направленного на элементы ресурсов субкадра текущей цели обработки (S10). Затем модуль 11 управления формирует системную информацию, информацию ответа, управляющие данные и индикатор формата управления. В это время информация задания канала HARQиндикатора, указывающая размещение, направленное на элемент ресурсов канала HARQ-индикатора,включается в системную информацию или индикатор формата управления (S12). Затем модуль 11 управления выводит системную информацию в модуль 100 обработки совместно используемого канала передачи данных нисходящей линии связи и модуль 130 обработки широковещательного канала модуля 13 обработки передачи, выводит информацию ответа в модуль 120 обработки канала HARQ-индикатора модуля 13 обработки передачи, выводит управляющие данные в модуль 140 обработки канала управления нисходящей линии связи модуля 13 обработки передачи и выводит индикатор формата управления в модуль 110 обработки канала индикатора формата управления модуля 13 обработки передачи (S14). Затем модуль 11 управления выводит управляющий сигнал, который дает инструкцию для размещения, направленного на элементы ресурсов пилотного канала нисходящей линии связи, широковещательного канала, совместно используемого канала передачи данных нисходящей линии связи, канала индикатора формата управления и канала HARQ-индикатора, в модуль 160 мультиплексирования модуля 13 обработки передачи (S16). Устройство 2 мобильной станции настоящего варианта осуществления извлекает и демодулирует/декодирует канал HARQ-индикатора согласно информации задания канала HARQ-индикатора, передаваемой в каждой подполосе нисходящей линии связи от устройства 1 базовой станции. Если каналHARQ-индикатора повторно формируется, и множество идентичных каналов HARQ-индикатора передаются, декодирование выполняется с использованием всего множества повторно сформированных каналов HARQ-индикатора. Фиг. 20 является принципиальной блок-схемой, показывающей конфигурацию устройства 2 мобильной станции согласно настоящему варианту осуществления. Как показано на фиг. 20, устройство 2 мобильной станции имеет модуль 21 управления, модуль 22 обработки приема и модуль 23 обработки передачи. Модуль 22 обработки приема выполняет обработку приема для канала управления нисходящей линии связи, совместно используемого канала передачи данных нисходящей линии связи, пилотного канала нисходящей линии связи, канала индикатора формата управления, широковещательного канала и канала HARQ-индикатора, принимаемых от устройства 1 базовой станции через приемную антенну, и выводит информационные данные, обнаруживаемые посредством обработки приема, наружу. Кроме того, модуль 22 обработки приема выводит управляющие данные, сообщаемые с использованием канала управления нисходящей линии связи, системную информацию, сообщаемую с использованием совместно используемого канала передачи данных нисходящей линии связи и широковещательного канала, индикатор формата управления, сообщаемый с использованием канала индикатора формата управления, и информацию ответа, сообщаемую с использованием канала HARQ-индикатора, в модуль 21 управления. Модуль 21 управления управляет модулем 23 обработки передачи и модулем 22 обработки приема на основе управляющих данных, сообщаемых с использованием канала управления нисходящей линии связи, системной информации, сообщаемой с использованием совместно используемого канала передачи данных нисходящей линии связи и широковещательного канала, индикатора формата управления, сообщаемого с использованием канала индикатора формата управления, и информации ответа, сообщаемой с использованием канала HARQ-индикатора от устройства 1 базовой станции. Кроме того, модуль 21 управления распознает элемент ресурсов, в котором размещается каналHARQ-индикатора, и подполосу восходящей линии связи, соответствующую информации ответа, включенной в канал HARQ-индикатора, из информации задания канала HARQ-индикатора, дополнительно распознает группу каналов HARQ-индикатора, в которую канал HARQ-индикатора, адресованный его собственному устройству мобильной станции, и ортогональный код, на который канал HARQиндикатора, адресованный его собственному устройству мобильной станции, умножается, в устройстве 1 базовой станции от PRB с наименьшей частотой, используемого посредством модуля 23 обработки передачи, чтобы передавать совместно используемый канал передачи данных восходящей линии связи,управляет модулем 260 демультиплексирования (который должен быть описан ниже) модуля 22 обработки приема, чтобы извлекать группу каналов HARQ-индикатора, и управляет модулем 223 кодового умножения (который должен быть описан ниже) модуля 22 обработки приема, чтобы умножать ортогональный код. Модуль 23 обработки передачи передает информационные данные, вводимые извне, и управляющие данные, вводимые из модуля 21 управления, через передающую антенну с использованием канала управления восходящей линии связи, совместно используемого канала передачи данных восходящей линии связи и пилотного канала восходящей линии связи, на основе ввода из модуля 21 управления. Фиг. 21 является принципиальной блок-схемой, показывающей внутреннюю конфигурацию модуля 22 обработки приема устройства 2 мобильной станции по фиг. 20. Модуль 22 обработки приема устройства 2 мобильной станции включает в себя приемный модуль 270, включающий в себя приемный RFмодуль 274, модуль 273 аналого-цифрового (A/D) преобразования, модуль 272 удаления GI и FFTмодуль 271, модуль 260 демультиплексирования, модуль 280 оценки канала распространения, модуль 290 компенсации канала распространения, модуль 222 демодуляции, модуль 221 декодирования и модуль 223 кодового умножения. В настоящем варианте осуществления приемный RF-модуль 274, A/Dмодуль 273, модуль 272 удаления GI и FFT-модуль 271 выступают в качестве приемного модуля 270. Приемный RF-модуль 274 усиливает сигнал, принимаемый через приемную антенну, преобразует(преобразует с понижением частоты) усиленный сигнал в промежуточную частоту, удаляет необязательный частотный компонент, управляет уровнем усиления так, что уровень сигнала надлежащим образом поддерживается, и выполняет квадратурную демодуляцию на основе синфазного компонента и квадра- 18020298 турного компонента принимаемого сигнала. A/D-модуль 273 преобразует аналоговый сигнал, квадратурно демодулированный посредством приемного RF-модуля 274, в цифровой сигнал. Модуль 272 удаленияGI удаляет часть, соответствующую GI, из цифрового сигнала, выводимого посредством A/D-модуля 273. FFT-модуль 271 выполняет FFT для сигнала, вводимого из модуля 272 удаления GI, и выполняет демодуляцию OFDM-схемы. На основе инструкции из модуля 21 управления, модуль 260 демультиплексирования извлекает и выводит пилотный канал нисходящей линии связи, совместно используемый канал передачи данных нисходящей линии связи, канал индикатора формата управления, широковещательный канал, канал управления нисходящей линии связи и группу каналов HARQ-индикатора из размещенных элементов ресурсов из сигнала, для которого FFT выполняется посредством FFT-модуля 271, т.е. принимаемого сигнала, демодулированного посредством OFDM-схемы. В частности, модуль 260 демультиплексирования извлекает пилотный канал нисходящей линии связи, канал индикатора формата управления и широковещательный канал, имеющие фиксированное размещение, выводит пилотный канал нисходящей линии связи в модуль 280 оценки канала распространения и выводит канал индикатора формата управления и широковещательный канал в модуль 290 компенсации канала распространения. Процедура извлечения группы каналов HARQ-индикатора из совместно используемого канала передачи данных нисходящей линии связи и канала управления нисходящей линии связи отличается посредством (1) передачи информации задания HARQ-индикатора по каналу индикатора формата управления или широковещательному каналу, имеющему фиксированное размещение, или (2) передачи информации задания канала HARQ-индикатора по совместно используемому каналу передачи данных нисходящей линии связи, при этом размещение указывается посредством канала управления нисходящей линии связи.(1) Если информация задания канала HARQ-индикатора включается в канал индикатора формата управления или широковещательный канал, модуль 260 демультиплексирования дополнительно извлекает группу каналов HARQ-индикатора, включающую в себя информацию ответа, адресованную его собственному устройству мобильной станции, на основе информации задания канала HARQ-индикатора,вводимой через модуль 21 управления, и выводит группу каналов HARQ-индикатора в модуль 223 кодового умножения. Помимо этого, модуль 260 демультиплексирования извлекает канал управления нисходящей линии связи на основе индикатора формата управления и информации задания канала HARQиндикатора, включенной в канал индикатора формата управления, ранее выведенный в модуль 290 компенсации канала распространения, вводимой через модуль 21 управления, и выводит канал управления нисходящей линии связи в модуль 290 компенсации канала распространения. Помимо этого, модуль 260 демультиплексирования извлекает совместно используемый канал передачи данных нисходящей линии связи на основе информации выделения радиоресурсов, включенной в канал управления нисходящей линии связи, ранее выведенный в модуль 290 компенсации канала распространения, вводимой через модуль 21 управления, и выводит совместно используемый канал передачи данных нисходящей линии связи в модуль 290 компенсации канала распространения.(2) Если информация задания канала HARQ-индикатора включается в совместно используемый канал передачи данных нисходящей линии связи, модуль 260 демультиплексирования дополнительно извлекает канал управления нисходящей линии связи на основе индикатора формата управления, включенного в канал индикатора формата управления, ранее выведенный в модуль 290 компенсации канала распространения, вводимого через модуль 21 управления, и выводит канал управления нисходящей линии связи в модуль 290 компенсации канала распространения. Поскольку канал HARQ-индикатора и канал управления нисходящей линии связи частотно мультиплексируются, канал управления нисходящей линии связи не допускает надлежащее декодирование без распознавания размещения канала HARQиндикатора, так что канал управления нисходящей линии связи декодируется до тех пор, пока декодирование не выполняется успешно посредством допущения всех возможных размещений канала HARQиндикатора. Помимо этого, если канал управления нисходящей линии связи успешно декодируется, модуль 260 демультиплексирования извлекает системную информацию, включенную в совместно используемый канал передачи данных нисходящей линии связи, на основе информации выделения радиоресурсов, включенной в канал управления нисходящей линии связи, ранее выведенный в модуль 290 компенсации канала распространения, вводимой через модуль 21 управления, и выводит системную информацию в модуль 290 компенсации канала распространения. Помимо этого, модуль 260 демультиплексирования извлекает группу каналов HARQ-индикатора,включающую в себя информацию ответа, адресованную его собственному устройству мобильной станции, на основе информации задания канала HARQ-индикатора, передаваемой в системной информации,включенной в совместно используемый канал передачи данных нисходящей линии связи, ранее выведенный в модуль 290 компенсации канала распространения, вводимой через модуль 21 управления, и выводит группу каналов HARQ-индикатора в модуль 223 кодового умножения. Модуль 280 оценки канала распространения оценивает флуктуацию канала распространения для каждой из передающих антенн устройства 1 базовой станции на основе результата приема пилотного канала нисходящей линии связи, отделенного посредством модуля 260 демультиплексирования, и выводит значение компенсации флуктуации канала распространения. Модуль 290 компенсации канала распространения компенсирует флуктуацию канала распространения сигнала совместно используемого канала передачи данных нисходящей линии связи, канала индикатора формата управления, широковещательного канала, канала управления нисходящей линии связи и группы каналов HARQ-индикатора, вводимую из модуля 260 демультиплексирования, на основе значения компенсации флуктуации канала распространения из модуля 290 компенсации канала распространения. На основе управляющего сигнала из модуля 21 управления, модуль 223 кодового умножения умножает группу каналов HARQ-индикатора, вводимую из модуля 260 демультиплексирования, на ортогональный код, идентичный ортогональному коду, умноженному на канал HARQ-индикатора, адресованный его собственному устройству мобильной станции, посредством модуля 123 кодового умножения,извлекает канал HARQ-индикатора, адресованный его собственному устройству мобильной станции, и выводит канал HARQ-индикатора в модуль 222 демодуляции. Модуль 222 демодуляции демодулирует совместно используемый канал передачи данных нисходящей линии связи, канал индикатора формата управления, широковещательный канал и канал управления нисходящей линии связи, флуктуация канала распространения которого компенсируется посредством модуля 290 компенсации канала распространения, и канал HARQ-индикатора, извлеченный посредством модуля 223 кодового умножения из группы каналов HARQ-индикатора. Эта демодуляция выполняется в соответствии со схемой модуляции, используемой в модуле 102 модуляции данных, трех модулях QPSK-модуляции (модулях 112, 132 и 142 QPSK-модуляции) и модуле 122 BPSK-модуляции, и схема модуляции совместно используемого канала передачи данных нисходящей линии связи указывается из модуля 21 управления на основе информации, включенной в канал управления нисходящей линии связи. Модуль 221 декодирования декодирует совместно используемый канал передачи данных нисходящей линии связи, канал индикатора формата управления, широковещательный канал, канал управления нисходящей линии связи и канал HARQ-индикатора, демодулированные посредством модуля 222 демодуляции. Это декодирование выполняется в соответствии с кодом и скоростью кодирования, используемой в модуле 101 турбокодирования, модуле 111 блочного кодирования, модуле 121 итеративного кодирования и двух модулях сверточного кодирования (модулях 131 и 141 сверточного кодирования) устройства 1 базовой станции, и скорость кодирования совместно используемого канала передачи данных нисходящей линии связи указывается из модуля 21 управления на основе информации, включенной в канал управления нисходящей линии связи. Системная информация, включенная в совместно используемый канал передачи данных нисходящей линии связи, системная информация, включенная в широковещательный канал, индикатор формата управления, включенный в канал индикатора формата управления, управляющие данные, включенные в канал управления нисходящей линии связи, и информация ответа, включенная в канал HARQиндикатора, декодированный посредством модуля 221 декодирования, вводятся в модуль 21 управления. Когда множество повторно сформированных каналов HARQ-индикатора вводятся, модуль 221 декодирования(a) выполняет декодирование посредством комбинирования всех мощностей (сигналов) множества каналов HARQ-индикатора,(b) выполняет декодирование посредством сравнения мощностей множества каналов HARQиндикатора и выбора канала HARQ-индикатора, имеющего наибольшую мощность, или(c) выполняет декодирование посредством сравнения мощностей пилотных каналов нисходящей линии связи, включенных в подполосу нисходящей линии связи, и выбора канала HARQ-индикатора,передаваемого в подполосе нисходящей линии связи, идентичной подполосе пилотного канала нисходящей линии связи, имеющего наибольшую мощность. Фиг. 22 является блок-схемой последовательности операций способа, иллюстрирующей операцию приема канала HARQ-индикатора посредством модуля 22 обработки приема устройства 2 мобильной станции по фиг. 20. Блок-схема последовательности операций способа по фиг. 22 является операцией приема посредством модуля 22 обработки приема, когда информация задания канала HARQ-индикатора включается в системную информацию индикатора формата управления или широковещательного канала. Во-первых, модуль 22 обработки приема извлекает и демодулирует/декодирует канал индикатора формата управления или широковещательный канал, размещаемый в фиксированной позиции, и выводит демодулированный/декодированный канал индикатора формата управления или широковещательный канал в модуль 21 управления (S20). Затем, группа каналов HARQ-индикатора, в которую мультиплексирован канал HARQ-индикатора, включающий в себя информацию ответа, адресованную его собственному устройству мобильной станции, извлекается на основе информации задания канала HARQиндикатора, включенной в ранее выведенный канал индикатора формата управления или широковещательный канал, вводимой через модуль 21 управления, и группа каналов HARQ-индикатора выводится в модуль 223 кодового умножения (S22). Затем, группа каналов HARQ-индикатора умножается на ортогональный код на основе управляющего сигнала, вводимого через модуль 21 управления, извлеченный ка- 20020298 нал HARQ-индикатора демодулируется/декодируется, и информация ответа выводится в модуль управления (S24). Фиг. 23 является блок-схемой последовательности операций способа, иллюстрирующей операцию приема канала HARQ-индикатора посредством модуля 22 обработки приема устройства 2 мобильной станции по фиг. 20. Блок-схема последовательности операций способа по фиг. 23 является операцией приема посредством модуля 22 обработки приема, когда информация задания канала HARQ-индикатора включается в системную информацию совместно используемого канала передачи данных нисходящей линии связи. Во-первых, модуль 22 обработки приема демодулирует/декодирует индикатор формата управления из канала индикатора формата управления, размещаемого в фиксированной позиции, и выводит демодулированный/декодированный индикатор формата управления в модуль 21 управления (S30). Затем,OFDM-символ, в котором размещается канал управления нисходящей линии связи, распознается из ранее выведенного индикатора формата управления, вводимого через модуль 21 управления (S32). Затем,одно размещение кластера групп каналов HARQ-индикатора выбирается и задается (S34). Затем, декодирование канала управления нисходящей линии связи, указывающего размещение системной информации, включенной в совместно используемый канал передачи данных нисходящей линии связи, предпринимается (S36). Затем, определяется то, декодирован или нет успешно канал управления нисходящей линии связи, указывающий размещение системной информации, включенной в совместно используемый канал передачи данных нисходящей линии связи (S38). Если определено, что канал управления нисходящей линии связи, указывающий размещение системной информации, включенной в совместно используемый канал передачи данных нисходящей линии связи, успешно декодирован (этап S38: Да), системная информация извлекается и демодулируется/декодируется из совместно используемого канала передачи данных нисходящей линии связи, и демодулированная/декодированная системная информация выводится в модуль 21 управления (S42). Затем,группа каналов HARQ-индикатора, в которую мультиплексирован канал HARQ-индикатора, включающий в себя информацию ответа, адресованную его собственному устройству мобильной станции, извлекается на основе информации задания канала HARQ-индикатора, включенной в ранее выведенную системную информацию, вводимую через модуль 21 управления, и группа каналов HARQ-индикатора выводится в модуль кодового умножения (S44). Затем, группа каналов HARQ-индикатора умножается на ортогональный код на основе управляющего сигнала, вводимого через модуль 21 управления, извлеченный канал HARQ-индикатора демодулируется/декодируется, и информация ответа выводится в модуль 21 управления (S46). С другой стороны, если определено, что канал управления нисходящей линии связи, указывающий размещение системной информации, включенной в совместно используемый канал передачи данных нисходящей линии связи, не декодирован успешно (этап S38: Нет), размещение канала HARQиндикатора, для которого еще не предпринята попытка, выбирается и задается (S40), и обработка из этапа S36, чтобы пытаться декодировать канал управления нисходящей линии связи, выполняется с помощью итераций. Случай, когда информация задания канала HARQ-индикатора, показанная в каждой подполосе нисходящей линии связи, включает в себя информацию только для подполосы нисходящей линии связи, в которой размещается канал, включающий в себя информацию задания канала HARQ-индикатора, описан в настоящем варианте осуществления, но информация задания канала HARQ-индикатора для всех подполос нисходящей линии связи может передаваться совместно. Когда информация задания канала HARQ-индикатора для всех подполос нисходящей линии связи передается совместно, можно пропускать обработку этапов S34, S36, S38 и S40, чтобы декодировать каналы управления нисходящей линии связи других подполос нисходящей линии связи, если информация задания канала HARQ-индикатора в одной подполосе нисходящей линии связи успешно принимается в случае (2), когда информация задания канала HARQ-индикатора включается в системную информацию совместно используемого канала передачи данных нисходящей линии связи. Процедура приема канала HARQ-индикатора становится простой, если информация задания каналаHARQ-индикатора передается по каналу, размещенному в фиксированной позиции, к примеру, каналу индикатора формата управления или широковещательному каналу, а не каналу, в котором размещение указывается посредством канала управления нисходящей линии связи, к примеру, совместно используемому каналу передачи данных нисходящей линии связи. Если информация задания канала HARQ-индикатора передается по совместно используемому каналу передачи данных нисходящей линии связи, а не по широковещательному каналу или каналу индикатора формата управления, скорость кодирования, схема модуляции, количество размещенных элементов ресурсов и т.п. может адаптивно управляться, и больше информации может эффективно передаваться. Способ передачи информации задания канала HARQ-индикатора с использованием одного типа канала в каждой подполосе нисходящей линии связи описан выше со ссылкой на чертежи, но устройство 1 базовой станции может передавать информацию, указывающую число кластеров групп каналов HARQиндикатора, размещенных в подполосе нисходящей линии связи, и информацию, указывающую то, какая подполоса частот восходящей линии связи предназначена для размещаемого кластера групп каналовHARQ-индикатора, с использованием различных типов каналов. Информация, указывающая число кластеров групп каналов HARQ-индикатора, размещенных в подполосе нисходящей линии связи, может быть передана в каждой подполосе нисходящей линии связи. Различное число кластеров групп каналовHARQ-индикатора может размещаться в каждой подполосе нисходящей линии связи. Фиг. 24 является блок-схемой последовательности операций способа, иллюстрирующей операцию передачи модуля 13 обработки передачи устройства 1 базовой станции по фиг. 5. Блок-схема последовательности операций способа по фиг. 24 иллюстрирует операцию, когда информация, указывающая число кластеров групп каналов HARQ-индикатора, включенных в соответствующую подполосу, для каждой подполосы нисходящей линии связи передается по каналу фиксированного размещения, и информация,указывающая то, какая подполоса частот восходящей линии связи предназначена для кластера групп каналов HARQ-индикатора, передается по каналу, при этом размещение указывается посредством канала управления нисходящей линии связи. Модуль 13 обработки передачи устройства 1 базовой станции передает информацию, указывающую число кластеров групп каналов HARQ-индикатора, включенных в соответствующую подполосу, для каждой подполосы нисходящей линии связи по широковещательному каналу или каналу индикатора формата управления (S50). Затем, информация, указывающая то, какая подполоса частот предназначена для кластера групп каналов HARQ-индикатора, передается в системной информации одного совместно используемого канала передачи данных нисходящей линии связи, интегрированного для всех подполос нисходящей линии связи (S52). Фиг. 25 является блок-схемой последовательности операций способа, иллюстрирующей операцию приема посредством модуля 22 обработки приема устройства 2 мобильной станции по фиг. 20. Блоксхема последовательности операций способа по фиг. 25 иллюстрирует операцию модуля 22 обработки приема, когда модуль 13 обработки передачи устройства 1 базовой станции передает информацию задания канала HARQ-индикатора согласно блок-схеме последовательности операций способа по фиг. 24. Модуль 22 обработки приема устройства 2 базовой станции извлекает и демодулирует/декодирует канал индикатора формата управления или широковещательный канал, размещаемый в фиксированной позиции, и выводит дсмодулированный/декодированный канал индикатора формата управления или широковещательный канал в модуль 21 управления (S60). Затем, канал управления нисходящей линии связи, указывающий размещение системной информации, включенной в совместно используемый канал передачи данных нисходящей линии связи, демодулируется/декодируется на основе информации, указывающей число кластеров групп каналов HARQ-индикатора, включенных в подполосу нисходящей линии связи, включенную в ранее выведенный канал индикатора формата управления или широковещательный канал, и индикатора формата управления, включенного в канал индикатора формата управления, вводимый через модуль 21 управления, и демодулированный/декодированный канал управления нисходящей линии связи выводится в модуль 21 управления (S62). Затем, системная информация, включенная в совместно используемый канал передачи данных нисходящей линии связи, извлекается и демодулируется/декодируется на основе ранее выведенного канала управления нисходящей линии связи, вводимого через модуль 21 управления, и демодулированная/декодированная системная информация выводится в модуль 21 управления (S64). Затем, группа каналов HARQ-индикатора, в которую мультиплексируется с использованием кодов канал HARQ-индикатора, включающий в себя информацию ответа, адресованную его собственному устройству мобильной станции, извлекается на основе информации, указывающей число кластеров групп каналов HARQ-индикатора, включенных в подполосу нисходящей линии связи,включенную в ранее выведенный канал индикатора формата управления или широковещательный канал,и информации, указывающей то, какая подполоса частот восходящей линии связи предназначена для кластера групп каналов HARQ-индикатора, включенного в системную информацию, вводимую через модуль 21 управления, и выводится в модуль кодового умножения (S66). Затем, группа каналов HARQиндикатора умножается на ортогональный код на основе управляющего сигнала, вводимого через модуль 21 управления, и канал HARQ-индикатора извлекается и демодулируется/декодируется, и информация ответа выводится в модуль 21 управления (S68). Вариант осуществления, в котором устройство 1 базовой станции передает информацию, указывающую число каналов HARQ-индикатора, размещенных в подполосе нисходящей линии связи, и информацию, указывающую то, какая подполоса частот предназначена для кластера групп каналов HARQиндикатора, описан выше со ссылкой на чертежи, но может использоваться вариант осуществления, в котором информация, указывающая число кластеров групп каналов HARQ-индикатора для каждой подполосы нисходящей линии связи, интегрируется и размещается в каждой подполосе, и соответствие канала HARQ-индикатора и подполосы восходящей линии связи распознается посредством предварительно определенного способа. В варианте осуществления степень свободы в размещении кластера групп каналов HARQ-индикатора уменьшается, но объем информации, который должен быть передан посредством устройства 1 базовой станции, также может уменьшаться. Таким образом, информация, указывающая то, какая подполоса частот предназначена для кластера групп каналов HARQ-индикатора, является необязательной в информации задания канала HARQ-индикатора. Фиг. 26 является схемой, иллюстрирующей способ размещения кластера групп каналов HARQиндикатора. На фиг. 26 горизонтальная ось является временной осью, вертикальная ось является частотной осью, полоса частот системы в частотной области показывается, и только 1 подполоса частот во временной области показывается. На фиг. 26 предполагается, что число подполос нисходящей линии связи составляет 5, а число подполос восходящей линии связи составляет 3. Информация, указывающая число каналов HARQ-индикатора для каждой подполосы нисходящей линии связи, интегрируется и указывается посредством широковещательного канала, канала индикатора формата управления или совместно используемого канала передачи данных нисходящей линии связи каждой подполосы. Два кластера групп каналов HARQ-индикатора размещаются в подполосе 1 частот нисходящей линии связи, один кластер групп каналов HARQ-индикатора размещается в подполосах 2, 3 и 5 частот, и кластеры групп каналовHARQ-индикатора не размещаются в подполосе 4 частот. Подполосы восходящей линии связи, соответствующие кластерам групп каналов HARQ-индикатора, выполнены с возможностью соответствовать подполосам 2 и 3 частот в порядке от подполосы 1 частот восходящей линии связи в порядке от кластера групп каналов HARQ-индикатора, размещаемого в нижней частоте во всей полосе системы. Если все подполосы восходящей линии связи выполнены с возможностью соответствовать кластерам групп каналов HARQ-индикатора в одном способе, последовательные кластеры групп каналов HARQ-индикатора выполнены с возможностью соответствовать подполос восходящей линии связи в порядке от подполосы 1 частот восходящей линии связи. Если подполосы 2 и 3 частот нисходящей линии связи выделяются устройству 2 мобильной станции на фиг. 26, то либо подполоса 1 или 3 частот восходящей линии связи, либо обе из подполос 1 и 3 частот восходящей линии связи могут выделяться устройству 2 мобильной станции, поскольку устройство 2 мобильной станции может принимать кластер групп каналов HARQ-индикатора, соответствующий подполосе 3 частот восходящей линии связи, в подполосе 2 частот нисходящей линии связи, и принимать кластер групп каналов HARQ-индикатора, соответствующий подполосе 1 частот восходящей линии связи, в подполосе 3 частот нисходящей линии связи. Тем не менее, если устройство 2 мобильной станции не может принимать 2 непрерывных подполосы, разделенные подполосы, к примеру, подполосы 1 и 3 частот восходящей линии связи, не могут выделяться. Здесь, в момент, когда кластер групп каналов HARQ-индикатора побуждается соответствовать подполосе восходящей линии связи, соответствие всем подполосам восходящей линии связи устанавливается посредством увеличения соответствующего порядка подполосы восходящей линии связи как 1, 2 и 3,и следующее соответствие подполосам задается в обратном порядке как 3, 2 и 1. Таким образом, если число подполос восходящей линии связи составляет 3, устройство 2 мобильной станции не принимает кластеры групп каналов HARQ-индикатора подполос, разделенных в направлении частоты восходящей линии связи посредством ассоциирования в порядке 1232123. В качестве порядка ассоциирования подполос восходящей линии связи предусмотрены следующие другие порядки. Предусмотрено 12312, 23123, 31231 и т.п. Порядок ассоциирования кластера групп каналов HARQ-индикатора с подполосой частот восходящей линии связи может предварительно определяться 2 или 3 способами, и устройство 1 базовой станции может сигнализировать любое используемое упорядочение в устройство 2 мобильной станции. В варианте осуществления число кластеров групп каналов HARQ-индикатора, размещенных в подполосе нисходящей линии связи, может быть фиксированным. В варианте осуществления объем информации, который должен быть передан посредством устройства 1 базовой станции, может уменьшаться,хотя степень свободы в размещении кластера групп каналов HARQ-индикатора уменьшается. Таким образом, информация, указывающая число каналов HARQ-индикатора, является необязательной в информации задания канала HARQ-индикатора. Например, когда 1 кластер групп каналов HARQ-индикатора обязательно размещается в подполосе нисходящей линии связи, предпочтительно, чтобы информация задания канала HARQ-индикатора указывала только информацию, указывающую, какая подполоса частот предназначена для кластера групп каналов HARQ-индикатора, размещаемого в каждой подполосе. Программой, которая работает в устройстве 2 мобильной станции и устройстве 1 базовой станции согласно настоящему изобретению, является программа, которая управляет центральным процессором(CPU) и т.п. (программа, которая инструктирует компьютеру функционировать), так что функция вышеописанного варианта осуществления согласно настоящему изобретению реализуется. Информация, которая должна обрабатываться в этих устройствах, временно накапливается в оперативном запоминающем устройстве (RAM) после обработки. После этого информация сохраняется в различных типах ROM, к примеру, в постоянном запоминающем устройстве (ROM) на основе флэш-памяти или на жестком диске(HDD) и считывается и корректируется/записывается посредством CPU в случае необходимости. Машиночитаемый носитель записи записывает программу для реализации функций модуля 10 управления радиоресурсами и модуля 11 управления по фиг. 5, модуля 100 обработки совместно используемого канала передачи данных нисходящей линии связи, модуля 110 обработки канала индикатора формата управления, модуля 120 обработки канала HARQ-индикатора, модуля 130 обработки широковещательного канала, модуля 140 обработки канала управления нисходящей линии связи, модуля 150 формирования пилотного канала нисходящей линии связи, модуля 160 мультиплексирования, IFFTмодуля 171, модуля 172 вставки GI, D/A-модуля 173 и передающего RF-модуля 174 по фиг. 6, модуля 21 управления по фиг. 20 и приемного RF-модуля 274, A/D-модуля 273, модуля 272 удаления GI, FFTмодуля 271, модуля 260 демультиплексирования, модуля 280 оценки канала распространения, модуля 290 компенсации канала распространения, модуля 223 кодового умножения, модуля 222 демодуляции и модуля 221 декодирования по фиг. 21. Обработка каждого модуля может выполняться посредством предоставления возможности компьютерной системе считывать и выполнять программу, записанную на носителе записи. "Компьютерная система", используемая в данном документе, включает в себя ОС и аппаратные средства, такие как периферийные устройства."Машиночитаемый носитель записи" является портативным носителем, таким как гибкий диск,магнитооптический диск, ROM и CD-ROM, и устройством хранения данных, таким как жесткий диск,встроенный в компьютерную систему. Помимо этого, "машиночитаемый носитель записи" также может включать в себя передающую среду, которая динамически сохраняет программу в течение короткого периода времени, к примеру, линию связи, когда программа передается через сеть, такую как Интернет,или сеть связи, такую как телефонная сеть, и носитель, который сохраняет программу в течение фиксированного периода времени, такой как энергозависимое запоминающее устройство в компьютерной системе, выступающей в качестве сервера или клиента в вышеприведенном случае. Программа может быть предназначена для реализации части вышеприведенных функций, или вышеприведенные функции могут реализовываться в комбинации с программой, уже записанной в компьютерную систему. Варианты осуществления настоящего изобретения подробно описаны со ссылками на чертежи. Тем не менее, конкретные конфигурации не ограничены этими вариантами осуществления и могут включать любую схему в объем изобретения без отклонения от сущности настоящего изобретения. Промышленная применимость Система беспроводной связи настоящего изобретения применима к устройству мобильной станции и устройству базовой станции системы мобильной связи мобильного телефона и т.п. Номера ссылок 1 устройство базовой станции 2 устройство мобильной станции 10 модуль обработки радиоресурсов 11 модуль управления устройства базовой станции 12 модуль обработки приема устройства базовой станции 13 модуль обработки передачи устройства базовой станции 21 модуль управления устройства мобильной станции 22 модуль обработки приема устройства мобильной станции 23 модуль обработки передачи устройства мобильной станции 100 модуль обработки совместно используемого канала передачи данных нисходящей линии связи 101 модуль турбокодирования 102 модуль модуляции данных 110 модуль обработки канала индикатора формата управления 111 модуль блочного кодирования 112 модуль QPSK-модуляции 120 модуль обработки канала HARQ-индикатора 121 модуль итеративного кодирования 122 модуль BPSK-модуляции 123 модуль кодового умножения 130 модуль обработки широковещательного канала 131 модуль сверточного кодирования 132 модуль QPSK-модуляции 140 модуль обработки канала управления нисходящей линии связи 141 модуль сверточного кодирования 142 модуль QPSK-модуляции 150 модуль формирования пилотного канала нисходящей линии связи 160 модуль мультиплексирования 170 конкретный для передающей антенны модуль обработки передачи 171 IFFT-модуль 172 модуль вставки GI 173 D/A-модуль 174 передающий RF-модуль 221 модуль декодирования 222 модуль демодуляции 223 модуль кодового умножения 260 модуль демультиплексирования 270 приемный модуль 271 FFT-модуль 272 модуль удаления GI 273 A/D-модуль 274 приемный RF-модуль 280 модуль оценки канала распространения 290 модуль компенсации канала распространения ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство мобильной станции, которому соответственно выделены устройством базовой станции множество подполос восходящей линии связи и нисходящей линии связи, причем устройство мобильной станции выполнено с возможностью осуществлять связь с устройством базовой станции, и устройство мобильной станции содержит модуль управления, выполненный с возможностью управлять модулем обработки передачи и модулем обработки приема, причем модуль обработки передачи выполнен с возможностью передавать данные к устройству базовой станции с использованием первой и второй подполос восходящей линии связи, включенных в множество выделенных подполос восходящей линии связи, в соответствии с управлением модуля управления и модуль обработки приема выполнен с возможностью соответственно принимать от устройства базовой станции информацию ответа для данных, переданных с использованием первой и второй подполос восходящей линии связи, причем информация ответа принимается с использованием одной подполосы нисходящей линии связи, включенной в множество выделенных подполос нисходящей линии связи, в соответствии с управлением модуля управления. 2. Устройство мобильной станции по п.1, в котором информация ответа указывает, приняло ли устройство базовой станции корректным образом данные от устройства мобильной станции или нет, причем информация ответа передается с использованием канала HARQ-индикатора. 3. Устройство мобильной станции по п.1, в котором модуль обработки приема выполнен с возможностью принимать от устройства базовой станции канал(ы) данных и канал(ы) управления с использованием множества выделенных подполос нисходящей линии связи и модуль обработки передачи выполнен с возможностью передавать к устройству базовой станции канал(ы) данных и канал(ы) управления с использованием множества выделенных подполос восходящей линии связи. 4. Устройство мобильной станции по п.1, в котором подполоса является единицей полосы частот,которую устройство базовой станции выделяет для связи устройству мобильной станции, причем подполоса содержит множество блоков физических ресурсов. 5. Устройство базовой станции, которое выполнено с возможностью соответственно выделять множество подполос восходящей линии связи и нисходящей линии связи устройству мобильной станции,причем устройство мобильной станции выполнено с возможностью осуществлять связь с устройством базовой станции, при этом устройство базовой станции содержит модуль управления, выполненный с возможностью управлять модулем обработки передачи и модулем обработки приема, причем модуль обработки приема выполнен с возможностью принимать данные от устройства мобильной станции с использованием первой и второй подполос восходящей линии связи, включенных в множество выделенных подполос восходящей линии связи, в соответствии с управлением модуля управления и модуль обработки передачи выполнен с возможностью соответственно передавать к устройству мобильной станции информацию ответа для данных, переданных с использованием первой и второй подполос восходящей линии связи, причем информация ответа передается с использованием одной подполосы нисходящей линии связи, включенной в множество выделенных подполос нисходящей линии связи, в соответствии с управлением модуля управления. 6. Устройство базовой станции по п.5, в котором информация ответа указывает, приняло ли устройство базовой станции корректным образом данные от устройства мобильной станции или нет, причем информация ответа передается с использованием канала HARQ-индикатора. 7. Устройство базовой станции по п.6, в котором модуль обработки передачи выполнен с возможностью передавать к устройству мобильной станции канал(ы) данных и канал(ы) управления с использованием множества выделенных подполос нисходящей линии связи, которые выделены устройству мобильной станции, и модуль обработки приема выполнен с возможностью принимать от устройства мобильной станции канал(ы) данных и канал(ы) управления с использованием множества выделенных подполос восходящей линии связи, которые выделены устройству мобильной станции. 8. Устройство базовой станции, которое соответственно выделяет одну или множество подполос восходящей линии связи и одну или множество подполос нисходящей линии связи множеству устройств мобильных станций, причем устройство базовой станции выполнено с возможностью осуществлять связь с множеством устройств мобильных станций и содержит модуль управления, выполненный с возможно- 25020298 стью управлять модулем обработки передачи и модулем обработки приема, причем модуль обработки приема выполнен с возможностью соответственно принимать данные от множества устройств мобильных станций с использованием одной подполосы восходящей линии связи, включенной в множество выделенных подполос восходящей линии связи, в соответствии с управлением модуля управления и модуль обработки передачи выполнен с возможностью передавать информацию ответа для данных, принятых от двух устройств мобильных станций из множества устройств мобильных станций, причем информация ответа передается с использованием различных подполос нисходящей линии связи, в соответствии с управлением модуля управления. 9. Способ беспроводной связи, выполняемый устройством мобильной станции, выполненным с возможностью осуществлять связь с устройством базовой станции, причем устройство базовой станции выполнено с возможностью соответственно выделять множество подполос восходящей линии связи и нисходящей линии связи устройству мобильной станции, причем способ беспроводной связи содержит этапы, на которых передают данные к устройству базовой станции с использованием первой и второй подполос восходящей линии связи, включенных в множество выделенных подполос восходящей линии связи, и принимают от устройства базовой станции информацию ответа для данных, переданных с использованием первой и второй подполос восходящей линии связи, причем информация ответа принимается с использованием одной подполосы нисходящей линии связи, включенной в множество выделенных подполос нисходящей линии связи. 10. Способ беспроводной связи, выполняемый устройством базовой станции, выполненным с возможностью осуществлять связь с устройством мобильной станции, причем способ беспроводной связи содержит этапы, на которых выделяют множество подполос восходящей линии связи и нисходящей линии связи устройству мобильной станции,принимают данные от устройства мобильной станции с использованием первой и второй подполос восходящей линии связи, включенных в множество выделенных подполос восходящей линии связи, и передают к устройству мобильной станции информацию ответа для данных, переданных с использованием первой и второй подполос восходящей линии связи, причем информация ответа принимается с использованием одной подполосы нисходящей линии связи, включенной в множество выделенных подполос нисходящей линии связи. 11. Способ беспроводной связи, выполняемый устройством базовой станции, выполненным с возможностью осуществлять связь с множеством устройств мобильных станций, причем способ беспроводной связи содержит этапы, на которых выделяют одну или множество подполос восходящей линии связи и одну или множество подполос нисходящей линии связи множеству устройств мобильных станций,принимают данные от множества устройств мобильных станций с использованием одной подполосы восходящей линии связи, включенной в множество выделенных подполос восходящей линии связи, и передают информацию ответа для данных, принятых от двух устройств мобильных станций из множества устройств мобильных станций, причем информация ответа передается с использованием различных подполос нисходящей линии связи. 12. Система беспроводной связи, содержащая устройство мобильной станции и устройство базовой станции, причем устройство базовой станции соответственно выполнено с возможностью выделять множество подполос восходящей линии связи и нисходящей линии связи устройству мобильной станции и устройство базовой станции выполнено с возможностью осуществлять связь с устройством мобильной станции, причем устройство базовой станции выполнено с возможностью принимать данные от устройства мобильной станции с использованием первой и второй подполос восходящей линии связи, включенных в множество выделенных подполос восходящей линии связи,устройство базовой станции выполнено с возможностью соответственно передавать к устройству мобильной станции информацию ответа для данных, переданных с использованием первой и второй подполос восходящей линии связи, причем информация ответа передается с использованием одной подполосы нисходящей линии связи, включенной в множество выделенных подполос нисходящей линии связи, и устройство мобильной станции выполнено с возможностью принимать от устройства базовой станции информацию ответа с использованием одной подполосы нисходящей линии связи. 13. Система беспроводной связи, содержащая устройство базовой станции и множество устройств мобильных станций, причем устройство базовой станции соответственно выполнено с возможностью выделять одну или множество подполос восходящей линии связи и одну или множество подполос нисходящей линии связи множеству устройств мобильных станций и устройство базовой станции выполнено с возможностью осуществлять связь с множеством устройств мобильных станций, при этом устройство базовой станции выполнено с возможностью соответственно принимать данные от множества устройств мобильных станций с использованием одной подполосы восходящей линии связи,- 26020298 включенной в множество выделенных подполос восходящей линии связи, и устройство базовой станции выполнено с возможностью передавать информацию ответа для данных, принятых от двух устройств мобильных станций из множества устройств мобильных станций, причем информация ответа передается с использованием различных подполос нисходящей линии связи, и два устройства мобильных станций выполнены с возможностью соответственно принимать от устройства базовой станции информацию ответа.
