Комплектная трансформаторная подстанция многоблочная

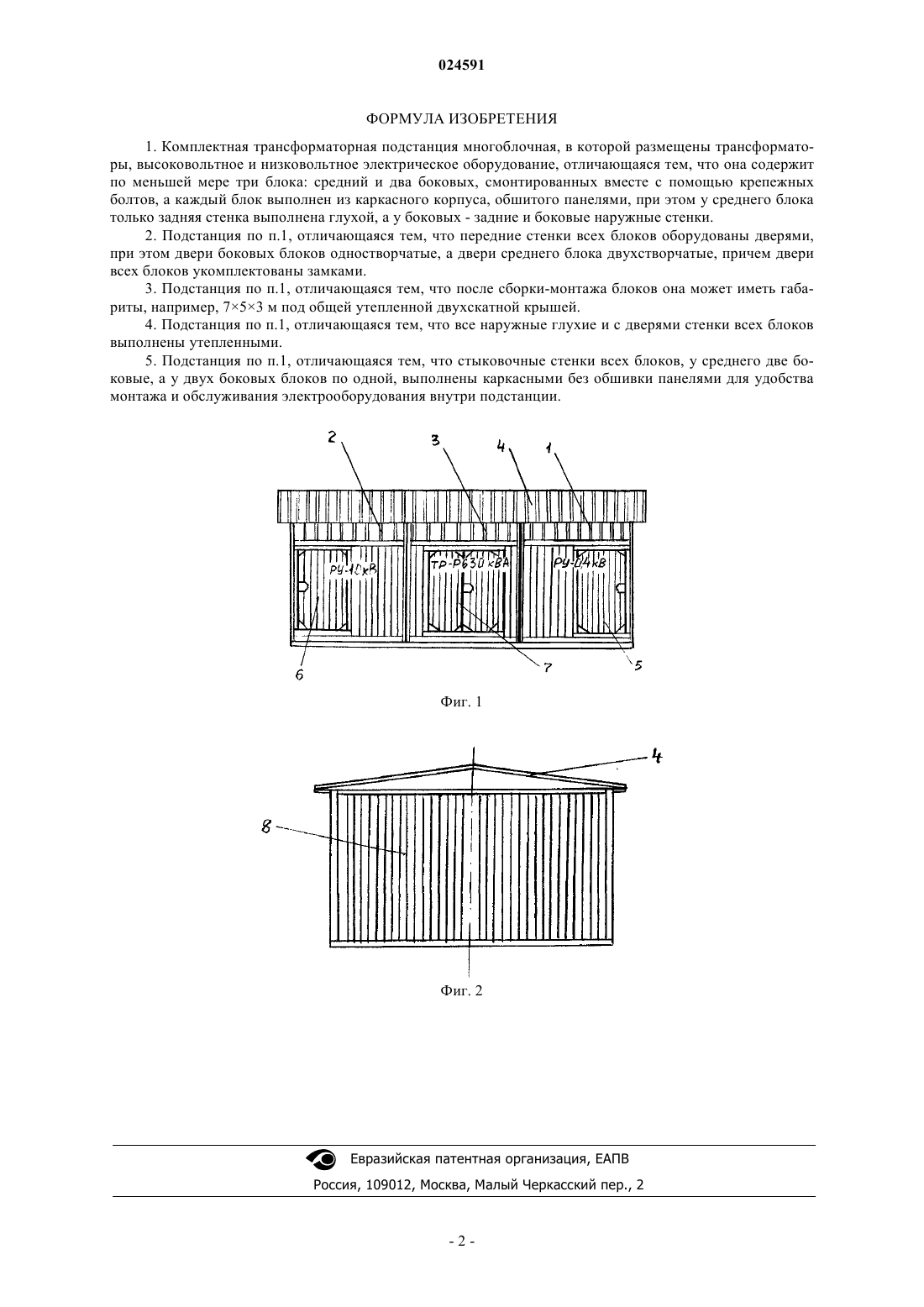

КОМПЛЕКТНАЯ ТРАНСФОРМАТОРНАЯ ПОДСТАНЦИЯ МНОГОБЛОЧНАЯ Изобретение относится к электротехнике, к объектам энергетики, линиям электропередачи и может быть использовано при производстве трансформаторных подстанций. Сущность изобретения заключается в том, что комплектная трансформаторная подстанция, в которой размещены трансформаторы, высоковольтное и низковольтное электрическое оборудование, содержит три блока: средний и два боковых, смонтированных вместе с помощью крепежных болтов. Каждый блок выполнен из каркасного корпуса, обшитого панелями. Стенки выполнены глухими, у среднего блока только задняя, а у боковых - задние и боковые наружные. Передние стенки всех блоков оборудованы дверями, одностворчатыми у боковых блоков и двухстворчатыми у среднего блока. Подстанция после монтажа блоков может иметь габаритные размеры 753 м под общей утепленной двухскатной крышей. Все наружные глухие и с дверями стенки всех блоков выполнены утепленными. Стыковочные стенки всех блоков, у среднего две боковые, а у двух боковых блоков по одной, выполнены каркасными без обшивки панелями, для удобства монтажа и обслуживания электрооборудования внутри подстанции. Никитюк Николай Николаевич (RU) Елистратов Ю.П. (RU) Изобретение относится к электротехнике, к объектам энергетики, линиям электропередачи и может быть использовано при производстве трансформаторных подстанций. Известен импульсный трансформатор, содержащий первичную обмотку, состоящую из нескольких одинаковых секций, расположенных на отдельных тороидальных магнитопроводах, которые размещены на цилиндрических металлических стержнях, образующих вторичную обмотку (авт. св. СССР 1705894 по кл. H01F19/08 от 01.11.1989 г.). Вторичная обмотка выполнена в виде нескольких одновитковых стержневых секций, расположенных и соединенных параллельно. Все секции первичной обмотки также соединены параллельно. Недостатком известного трансформатора является то, что он ориентирован на применение дополнительных устройств и приспособлений для задействования его в работу. Известен многофункциональный трансформатор по патенту RU 2124776 кл. H01F38/00 от 16.04.1997 г. Он содержит два магнитопровода, первичную, вторичную обмотки и ортоганально расположенную им обмотку подмагничивания. Два магнитопровода расположены параллельно, первичная и вторичная обмотки охватывают стержни обоих магнитопроводов. Обмотка дросселя расположена между двумя параллельными магнитопроводами ортогонально первичной и вторичной обмоткам. Однако такой трансформатор рассчитан на малое функционирование, малоэффективен. По патенту RU 2279747 кл. НС 2 В 5/00 от 17.08.2004 г. известна комплектная трансформаторная подстанция, содержащая корпус, снабженный дверями, силовой трансформатор, устройство высокого напряжения и распределительное устройство низкого напряжения. Корпус снабжен двумя внутренними перегородками, разделяющими его на три расположенных в ряд отсека: трансформаторный отсек, в котором размещен силовой трансформатор, высоковольтный отсек с устройством высокого напряжения и низковольтный отсек с распределительным устройством низкого напряжения. Каждый из отсеков выполнен имеющим наружную дверь корпуса. Дверь отсека с силовым трансформатором выполнена двухстворчатой и расположена на торцевой стороне корпуса. Двери высоковольтного и низковольтного отсеков выполнены на боковой стороне корпуса. Одна боковая сторона корпуса выполнена глухой стенкой,вдоль которой в высоковольтном отсеке расположено устройство высокого напряжения. В низковольтном отсеке установлен ящик собственных нужд. Корпус представляет собой каркасную конструкцию,обшитую панелями, и выполнен утепленным. Подстанция снабжена устройством включения резерва,установленного в низковольтном отсеке. Сам корпус подстанции выполнен с возможностью комплектования его вторым корпусом трансформаторной подстанции, образуя комплектную двухтрансформаторную подстанцию с общей боковой стенкой, разделяющей трансформаторные и высоковольтные отсеки корпусов. К недостаткам известной трансформаторной подстанции относится то, что при комплектовании ее вторым корпусом она получается разделенной на две подстанции. Задачей изобретения является упрощение конструкции и транспортировки к месту монтажа. Технический результат при использовании изобретения заключается в создании трансформаторной подстанции многоблочной компактной, удобной для эксплуатации. Указанный технический результат достигается тем, что комплектная трансформаторная подстанция, в которой размещены трансформаторы, высоковольтное и низковольтное электрическое оборудование, содержит три блока: средний и два боковых, смонтированных вместе с помощью крепежных болтов. Каждый блок выполнен из каркасного корпуса, обшитого панелями. У среднего блока только задняя стенка выполнена глухой, а у боковых блоков - задние и боковые наружные стенки. Передние стенки всех блоков оборудованы дверями, одностворчатыми у боковых блоков и двухстворчатыми у среднего блока. Подстанция после монтажа блоков может иметь габаритные размеры 753 м под общей утепленной двухскатной крышей. Все наружные глухие и с дверями стенки всех блоков выполнены утепленными. Стыковочные стенки всех блоков, у среднего две боковые, а у двух боковых блоков по одной, выполнены каркасными без обшивки панелями, для удобства монтажа и обслуживания электрооборудования внутри подстанции. На фиг. 1 упрощенно изображен общий вид комплектной трансформаторной подстанции многоблочной, вид спереди; на фиг. 2 - то же, вид сбоку. Комплектная трансформаторная подстанция многоблочная содержит боковые блоки 1 и 2 - правый и левый, средний блок 3 и общую двухскатную крышу 4. Передняя стенка правого блока оборудована одностворчатой дверью 5, а левого блока - дверями 6. Средний блок 3 с лицевой стороны оборудован двухстворчатой дверью 7. Боковые стенки 8 подстанции, как и задние каждого блока, выполнены глухими, утепленными. Общая крыша 4 также утеплена. Для работы по назначению в комплектной трансформаторной подстанции многоблочной размещают в левом блоке 2, например, трансформатор высоковольтный РУ-10 кВ, в среднем блоке ТР-Р 630-КВА и ТР-Р-Р 2, а в правом боковом блоке - низковольтное оборудование, например РУ-04 кВ. К месту монтажа подстанции транспортируют отдельно каждый блок 1, 2, 3; это обеспечивает удобство. За счет того, что между блоками 1, 2 и 3 внутри нет глухих стенок, эксплуатация электрооборудования получается также удобной. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Комплектная трансформаторная подстанция многоблочная, в которой размещены трансформаторы, высоковольтное и низковольтное электрическое оборудование, отличающаяся тем, что она содержит по меньшей мере три блока: средний и два боковых, смонтированных вместе с помощью крепежных болтов, а каждый блок выполнен из каркасного корпуса, обшитого панелями, при этом у среднего блока только задняя стенка выполнена глухой, а у боковых - задние и боковые наружные стенки. 2. Подстанция по п.1, отличающаяся тем, что передние стенки всех блоков оборудованы дверями,при этом двери боковых блоков одностворчатые, а двери среднего блока двухстворчатые, причем двери всех блоков укомплектованы замками. 3. Подстанция по п.1, отличающаяся тем, что после сборки-монтажа блоков она может иметь габариты, например, 753 м под общей утепленной двухскатной крышей. 4. Подстанция по п.1, отличающаяся тем, что все наружные глухие и с дверями стенки всех блоков выполнены утепленными. 5. Подстанция по п.1, отличающаяся тем, что стыковочные стенки всех блоков, у среднего две боковые, а у двух боковых блоков по одной, выполнены каркасными без обшивки панелями для удобства монтажа и обслуживания электрооборудования внутри подстанции.
