Штукатурный маяк

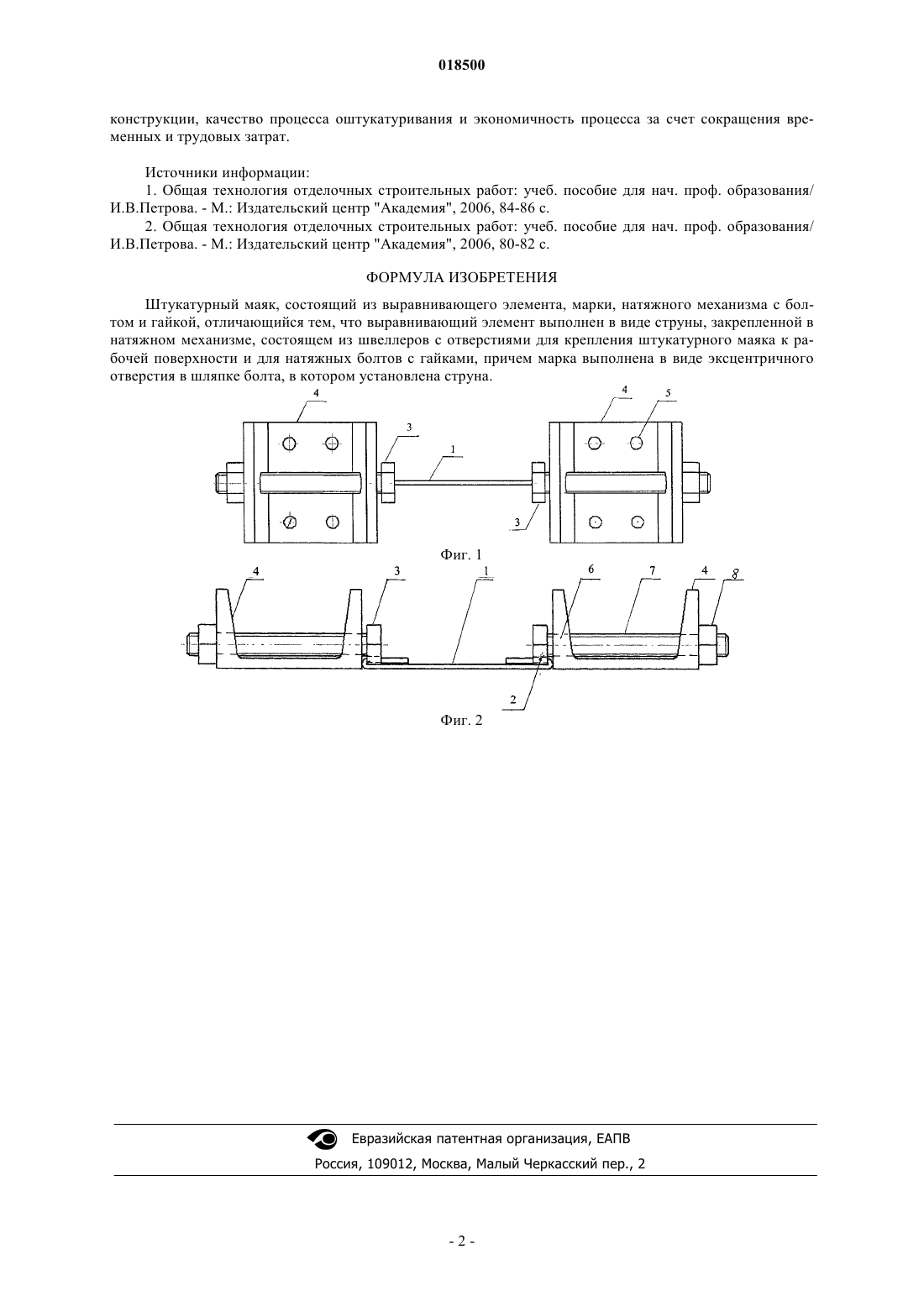

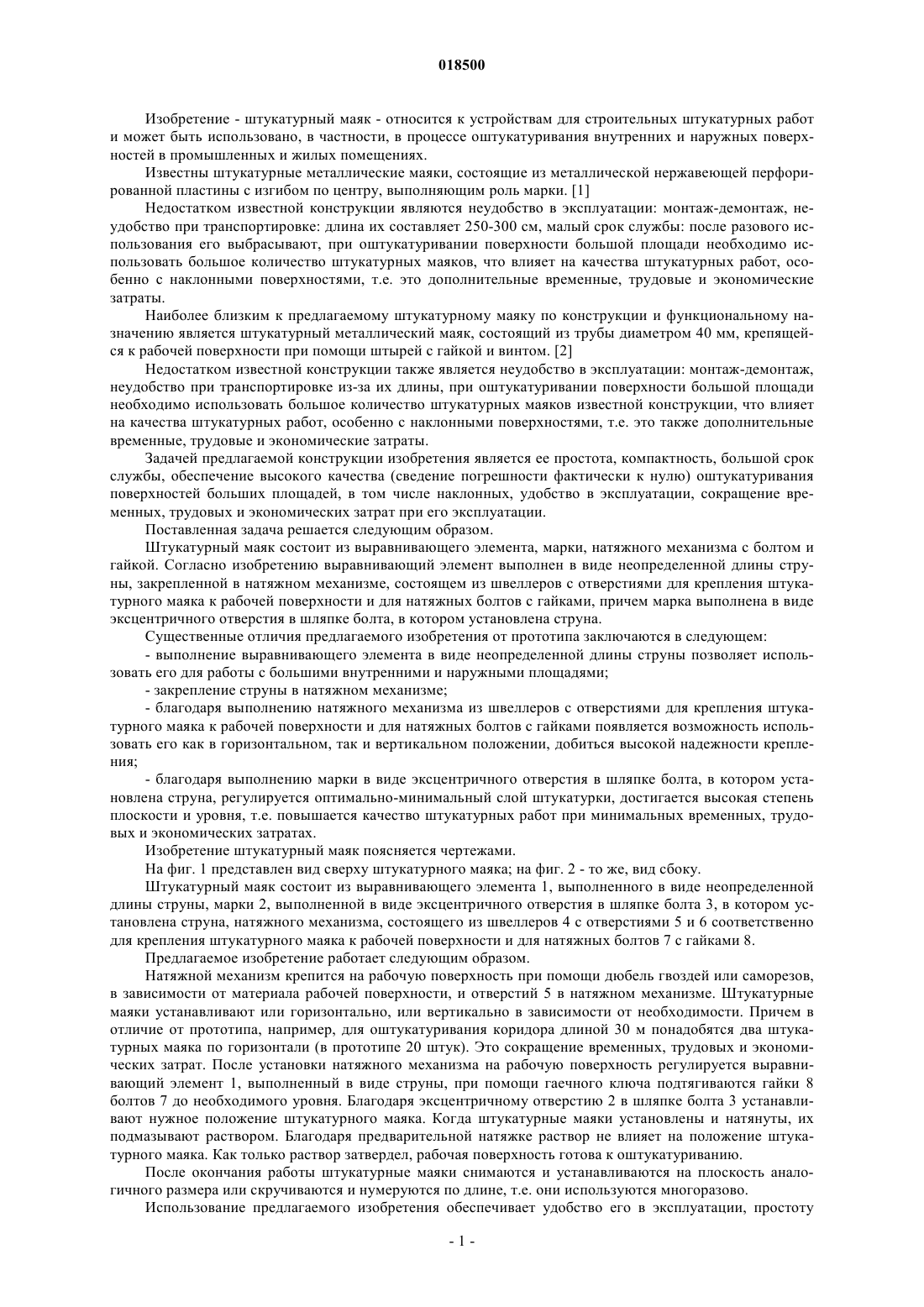

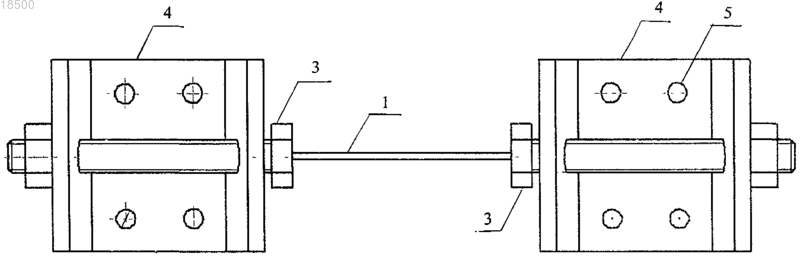

Изобретение относится к устройствам для строительных штукатурных работ - штукатурным маякам, и может быть использовано, в частности, в процессе оштукатуривания внутренних и наружных поверхностей в промышленных и жилых помещениях. Штукатурный маяк состоит из выравнивающего элемента 1, выполненного в виде неопределенной длины струны, марки 2, выполненной в виде эксцентричного отверстия в шляпке болта 3, в котором установлена струна, натяжного механизма, состоящего из швеллеров 4 с отверстиями 5 и 6 соответственно для крепления штукатурного маяка к рабочей поверхности и для натяжных болтов 7 с гайками 8. Изобретение - штукатурный маяк - относится к устройствам для строительных штукатурных работ и может быть использовано, в частности, в процессе оштукатуривания внутренних и наружных поверхностей в промышленных и жилых помещениях. Известны штукатурные металлические маяки, состоящие из металлической нержавеющей перфорированной пластины с изгибом по центру, выполняющим роль марки. [1] Недостатком известной конструкции являются неудобство в эксплуатации: монтаж-демонтаж, неудобство при транспортировке: длина их составляет 250-300 см, малый срок службы: после разового использования его выбрасывают, при оштукатуривании поверхности большой площади необходимо использовать большое количество штукатурных маяков, что влияет на качества штукатурных работ, особенно с наклонными поверхностями, т.е. это дополнительные временные, трудовые и экономические затраты. Наиболее близким к предлагаемому штукатурному маяку по конструкции и функциональному назначению является штукатурный металлический маяк, состоящий из трубы диаметром 40 мм, крепящейся к рабочей поверхности при помощи штырей с гайкой и винтом. [2] Недостатком известной конструкции также является неудобство в эксплуатации: монтаж-демонтаж,неудобство при транспортировке из-за их длины, при оштукатуривании поверхности большой площади необходимо использовать большое количество штукатурных маяков известной конструкции, что влияет на качества штукатурных работ, особенно с наклонными поверхностями, т.е. это также дополнительные временные, трудовые и экономические затраты. Задачей предлагаемой конструкции изобретения является ее простота, компактность, большой срок службы, обеспечение высокого качества (сведение погрешности фактически к нулю) оштукатуривания поверхностей больших площадей, в том числе наклонных, удобство в эксплуатации, сокращение временных, трудовых и экономических затрат при его эксплуатации. Поставленная задача решается следующим образом. Штукатурный маяк состоит из выравнивающего элемента, марки, натяжного механизма с болтом и гайкой. Согласно изобретению выравнивающий элемент выполнен в виде неопределенной длины струны, закрепленной в натяжном механизме, состоящем из швеллеров с отверстиями для крепления штукатурного маяка к рабочей поверхности и для натяжных болтов с гайками, причем марка выполнена в виде эксцентричного отверстия в шляпке болта, в котором установлена струна. Существенные отличия предлагаемого изобретения от прототипа заключаются в следующем:- выполнение выравнивающего элемента в виде неопределенной длины струны позволяет использовать его для работы с большими внутренними и наружными площадями;- благодаря выполнению натяжного механизма из швеллеров с отверстиями для крепления штукатурного маяка к рабочей поверхности и для натяжных болтов с гайками появляется возможность использовать его как в горизонтальном, так и вертикальном положении, добиться высокой надежности крепления;- благодаря выполнению марки в виде эксцентричного отверстия в шляпке болта, в котором установлена струна, регулируется оптимально-минимальный слой штукатурки, достигается высокая степень плоскости и уровня, т.е. повышается качество штукатурных работ при минимальных временных, трудовых и экономических затратах. Изобретение штукатурный маяк поясняется чертежами. На фиг. 1 представлен вид сверху штукатурного маяка; на фиг. 2 - то же, вид сбоку. Штукатурный маяк состоит из выравнивающего элемента 1, выполненного в виде неопределенной длины струны, марки 2, выполненной в виде эксцентричного отверстия в шляпке болта 3, в котором установлена струна, натяжного механизма, состоящего из швеллеров 4 с отверстиями 5 и 6 соответственно для крепления штукатурного маяка к рабочей поверхности и для натяжных болтов 7 с гайками 8. Предлагаемое изобретение работает следующим образом. Натяжной механизм крепится на рабочую поверхность при помощи дюбель гвоздей или саморезов,в зависимости от материала рабочей поверхности, и отверстий 5 в натяжном механизме. Штукатурные маяки устанавливают или горизонтально, или вертикально в зависимости от необходимости. Причем в отличие от прототипа, например, для оштукатуривания коридора длиной 30 м понадобятся два штукатурных маяка по горизонтали (в прототипе 20 штук). Это сокращение временных, трудовых и экономических затрат. После установки натяжного механизма на рабочую поверхность регулируется выравнивающий элемент 1, выполненный в виде струны, при помощи гаечного ключа подтягиваются гайки 8 болтов 7 до необходимого уровня. Благодаря эксцентричному отверстию 2 в шляпке болта 3 устанавливают нужное положение штукатурного маяка. Когда штукатурные маяки установлены и натянуты, их подмазывают раствором. Благодаря предварительной натяжке раствор не влияет на положение штукатурного маяка. Как только раствор затвердел, рабочая поверхность готова к оштукатуриванию. После окончания работы штукатурные маяки снимаются и устанавливаются на плоскость аналогичного размера или скручиваются и нумеруются по длине, т.е. они используются многоразово. Использование предлагаемого изобретения обеспечивает удобство его в эксплуатации, простоту конструкции, качество процесса оштукатуривания и экономичность процесса за счет сокращения временных и трудовых затрат. Источники информации: 1. Общая технология отделочных строительных работ: учеб. пособие для нач. проф. образования/ И.В.Петрова. - М.: Издательский центр "Академия", 2006, 84-86 с. 2. Общая технология отделочных строительных работ: учеб. пособие для нач. проф. образования/ И.В.Петрова. - М.: Издательский центр "Академия", 2006, 80-82 с. ФОРМУЛА ИЗОБРЕТЕНИЯ Штукатурный маяк, состоящий из выравнивающего элемента, марки, натяжного механизма с болтом и гайкой, отличающийся тем, что выравнивающий элемент выполнен в виде струны, закрепленной в натяжном механизме, состоящем из швеллеров с отверстиями для крепления штукатурного маяка к рабочей поверхности и для натяжных болтов с гайками, причем марка выполнена в виде эксцентричного отверстия в шляпке болта, в котором установлена струна.
