Система отображения информации

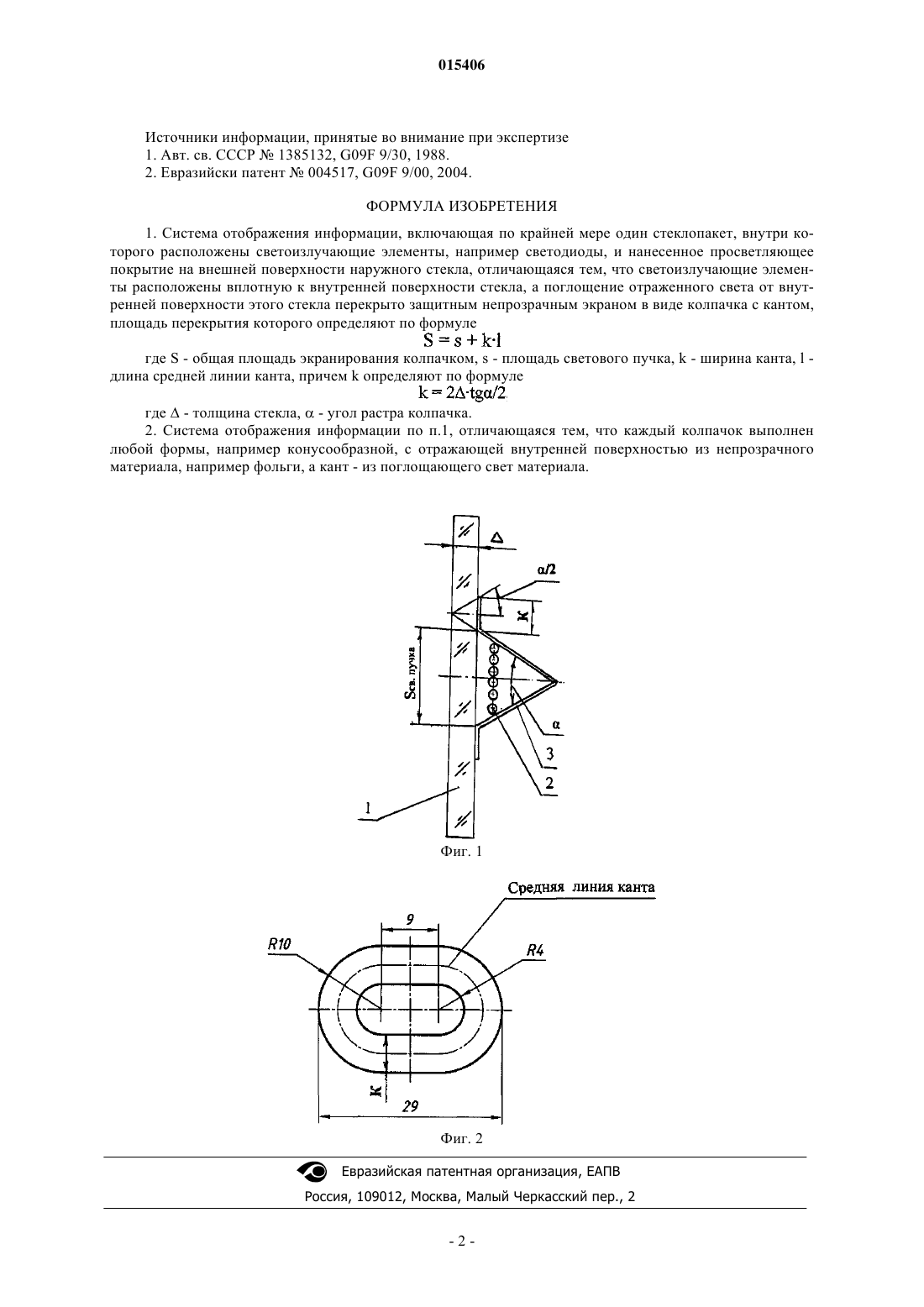

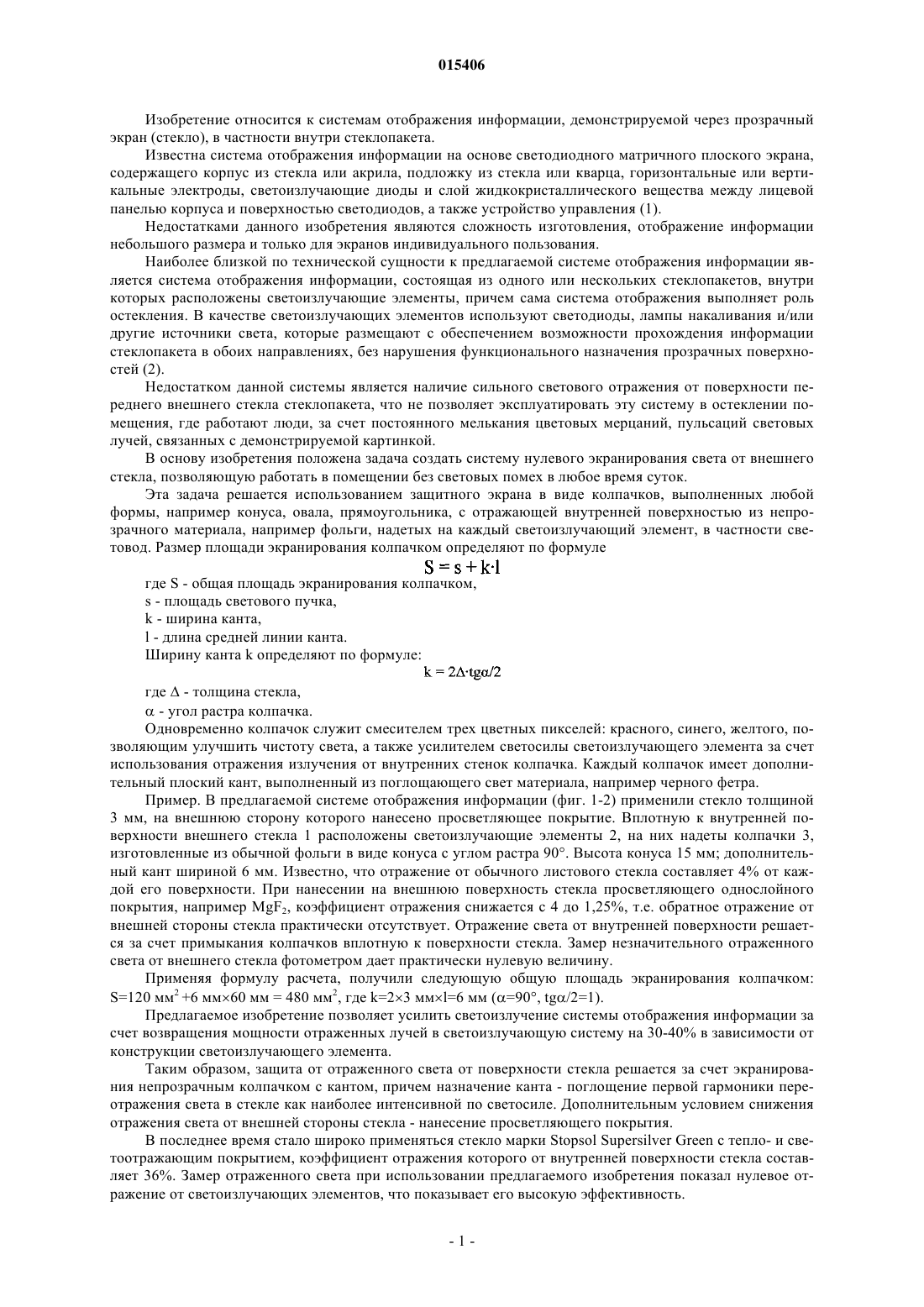

где S - общая площадь экранирования колпачком, s - площадь светового пучка, k - ширина канта,l - длина средней линии канта, причем k определяют по формуле где- толщина стекла,- угол растра колпачка. Предлагаемая система отображения информации позволяет усилить светоизлучение системы отображения информации за счет возвращения мощности отраженных лучей в светоизлучающую систему на 30-40% в зависимости от конструкции светоизлучающего элемента. Изобретение относится к системам отображения информации, демонстрируемой через прозрачный экран (стекло), в частности, внутри стеклопакета. Сущность изобретения состоит в том, что в системе отображения информации, включающей по крайней мере один стеклопакет,внутри которого расположены светоизлучающие элементы, например светодиоды, и нанесенное просветляющее покрытие на внешней поверхности наружного стекла, светоизлучающие элементы расположены вплотную к внутренней поверхности стекла, а поглощение отраженного света от внутренней поверхности этого стекла перекрыто защитным непрозрачным экраном в виде колпачка, надетого на каждый светоизлучающий элемент. Каждый колпачок, выполнен любой формы, например конусообразной, с отражающей внутренней поверхностью из непрозрачного материала, например фольги; кроме этого, колпачок имеет кант, изготовленный из поглощающего свет материала, например черного фетра. Назначение канта - поглощение первой гармоники переотражения света в стекле как наиболее интенсивной по светосиле. Площадь экранирования колпачком определяют по формуле 015406 Изобретение относится к системам отображения информации, демонстрируемой через прозрачный экран (стекло), в частности внутри стеклопакета. Известна система отображения информации на основе светодиодного матричного плоского экрана,содержащего корпус из стекла или акрила, подложку из стекла или кварца, горизонтальные или вертикальные электроды, светоизлучающие диоды и слой жидкокристаллического вещества между лицевой панелью корпуса и поверхностью светодиодов, а также устройство управления (1). Недостатками данного изобретения являются сложность изготовления, отображение информации небольшого размера и только для экранов индивидуального пользования. Наиболее близкой по технической сущности к предлагаемой системе отображения информации является система отображения информации, состоящая из одного или нескольких стеклопакетов, внутри которых расположены светоизлучающие элементы, причем сама система отображения выполняет роль остекления. В качестве светоизлучающих элементов используют светодиоды, лампы накаливания и/или другие источники света, которые размещают с обеспечением возможности прохождения информации стеклопакета в обоих направлениях, без нарушения функционального назначения прозрачных поверхностей (2). Недостатком данной системы является наличие сильного светового отражения от поверхности переднего внешнего стекла стеклопакета, что не позволяет эксплуатировать эту систему в остеклении помещения, где работают люди, за счет постоянного мелькания цветовых мерцаний, пульсаций световых лучей, связанных с демонстрируемой картинкой. В основу изобретения положена задача создать систему нулевого экранирования света от внешнего стекла, позволяющую работать в помещении без световых помех в любое время суток. Эта задача решается использованием защитного экрана в виде колпачков, выполненных любой формы, например конуса, овала, прямоугольника, с отражающей внутренней поверхностью из непрозрачного материала, например фольги, надетых на каждый светоизлучающий элемент, в частности световод. Размер площади экранирования колпачком определяют по формуле где S - общая площадь экранирования колпачком,s - площадь светового пучка,k - ширина канта,l - длина средней линии канта. Ширину канта k определяют по формуле: где- толщина стекла, - угол растра колпачка. Одновременно колпачок служит смесителем трех цветных пикселей: красного, синего, желтого, позволяющим улучшить чистоту света, а также усилителем светосилы светоизлучающего элемента за счет использования отражения излучения от внутренних стенок колпачка. Каждый колпачок имеет дополнительный плоский кант, выполненный из поглощающего свет материала, например черного фетра. Пример. В предлагаемой системе отображения информации (фиг. 1-2) применили стекло толщиной 3 мм, на внешнюю сторону которого нанесено просветляющее покрытие. Вплотную к внутренней поверхности внешнего стекла 1 расположены светоизлучающие элементы 2, на них надеты колпачки 3,изготовленные из обычной фольги в виде конуса с углом растра 90. Высота конуса 15 мм; дополнительный кант шириной 6 мм. Известно, что отражение от обычного листового стекла составляет 4% от каждой его поверхности. При нанесении на внешнюю поверхность стекла просветляющего однослойного покрытия, например MgF2, коэффициент отражения снижается с 4 до 1,25%, т.е. обратное отражение от внешней стороны стекла практически отсутствует. Отражение света от внутренней поверхности решается за счет примыкания колпачков вплотную к поверхности стекла. Замер незначительного отраженного света от внешнего стекла фотометром дает практически нулевую величину. Применяя формулу расчета, получили следующую общую площадь экранирования колпачком:S=120 мм 2 +6 мм 60 мм = 480 мм 2, где k=23 ммl=6 мм (=90, tg/2=1). Предлагаемое изобретение позволяет усилить светоизлучение системы отображения информации за счет возвращения мощности отраженных лучей в светоизлучающую систему на 30-40% в зависимости от конструкции светоизлучающего элемента. Таким образом, защита от отраженного света от поверхности стекла решается за счет экранирования непрозрачным колпачком с кантом, причем назначение канта - поглощение первой гармоники переотражения света в стекле как наиболее интенсивной по светосиле. Дополнительным условием снижения отражения света от внешней стороны стекла - нанесение просветляющего покрытия. В последнее время стало широко применяться стекло марки Stopsol Supersilver Green с тепло- и светоотражающим покрытием, коэффициент отражения которого от внутренней поверхности стекла составляет 36%. Замер отраженного света при использовании предлагаемого изобретения показал нулевое отражение от светоизлучающих элементов, что показывает его высокую эффективность. Источники информации, принятые во внимание при экспертизе 1. Авт. св. СССР 1385132, G09F 9/30, 1988. 2. Евразийски патент 004517, G09F 9/00, 2004. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система отображения информации, включающая по крайней мере один стеклопакет, внутри которого расположены светоизлучающие элементы, например светодиоды, и нанесенное просветляющее покрытие на внешней поверхности наружного стекла, отличающаяся тем, что светоизлучающие элементы расположены вплотную к внутренней поверхности стекла, а поглощение отраженного света от внутренней поверхности этого стекла перекрыто защитным непрозрачным экраном в виде колпачка с кантом,площадь перекрытия которого определяют по формуле где S - общая площадь экранирования колпачком, s - площадь светового пучка, k - ширина канта, l длина средней линии канта, причем k определяют по формуле где- толщина стекла,- угол растра колпачка. 2. Система отображения информации по п.1, отличающаяся тем, что каждый колпачок выполнен любой формы, например конусообразной, с отражающей внутренней поверхностью из непрозрачного материала, например фольги, а кант - из поглощающего свет материала.
